CZF-3型水平垂直燃烧仪使用操作说明指导

期
4.13.4当按下按钮“余燃停止”时,余燃定时器自动结束计时
4.14计数器的时间继电器的设置和预置方式
4.14.1计数器设置和预置:(详细请阅览计数器说明书,请不要随意更改内部参数)
4.14.2时间设置:按<向左箭头选择位数,再按▲向上或▼向下选择所需个数即可。

5.注意事项
5.1使用不同气体时,因气体的压力大小不同,从而影响点火效果,此时,须调节燃烧座底下的
气压调节阀的控制量,同时与气体流量调节开关配合调整,以得到标准火焰。

5.2该设备的夹具、本生灯的移动部份都是用直线轴承承载,因此,轴承杆要求保持清洁,并定
期用带有机油的擦布去擦,以使得直线轴承正常工作,移动自如;
5.3实验结束后扭紧液化气罐安全气阀,待气管内的残留气体用完后,才能最后关闭电源。

6.示意图
燃烧区：定位夹具及点火头
计数区及时
间设置区
控制区：开关，
前进，返回，
上升，下降，
点火，电源
燃气压
力调节
燃气压
力观察
表
燃气流
量调节
燃气流量
观察表。

垂直水平燃烧试验机安全操作及保养规程垂直水平燃烧试验机是一种常用的实验仪器，用于测试材料燃烧性能，为保证试验过程的安全和仪器的正常运行，必须遵守以下操作规程和保养规程。

安全操作规程1. 前置准备在开始操作试验机之前，必须进行以下前置准备：•确保试验机处于停止状态，关掉电源，并断开电源线。

•检查试验机是否放置在水平地面上，确保试验台稳定。

•检查试验机的多功能控制面板，确保所有控制按钮和指示灯处于正常状态。

•根据所需的燃烧试验标准，配置所需的附件和配件。

•检查试验样品是否符合试验标准要求，并对样品进行标记和记录。

2. 启动操作在进行启动操作之前，必须确保已经完成前置准备，并进行以下操作：•检查试验机的液位，确保油量充足。

•打开电源，并根据试验要求输入所需控制参数。

•按下启动按钮，开始试验。

3. 操作注意事项在使用试验机过程中，必须注意以下事项：•严格遵守试验标准要求，按照标准要求进行操作。

•在试验过程中，禁止任何人员进入试验区域。

•试验机启动后，禁止在试验机周围进行任何移动和活动。

•发现样品燃烧状态异常时，立即停止试验，并进行必要的处理措施。

•在试验结束后，及时关闭试验机电源，并对试验机进行清洁和维护。

保养规程为了保证试验机的正常运行和延长其使用寿命，必须对试验机进行定期的保养和维护。

1. 正常使用在试验机正常使用过程中，应该注意以下事项：•对试验机进行定期检查和清洁，保持试验机的清洁和无尘状态。

•根据试验机的使用频率和试验类型，定期更换试验机的耗材和易损件。

•严格遵守试验机的使用操作规程，确保试验机安全可靠。

2. 定期维护除了正常使用外，还需要进行定期的维护保养，主要包括以下内容：•每年对试验机进行一次全面检查和维护。

•定期更换试验机的润滑油和液压油。

•对试验机的电气系统进行检查和维护，确保电气设备的正常运行。

•定期更换试验机的过滤器和加热管。

结束语以上是垂直水平燃烧试验机的安全操作规程和保养规程，希望能够对使用者提供帮助，确保试验机的安全和正常运行。

垂直燃烧测试仪操作作业指导书1、目的规范水平-垂直燃烧测试仪的操作方法及注意事项，保证水平-垂直燃烧测试仪试测试结果的精度及准确性。

为生产提供合格的成型原料。

文章来源：中国网印特印网（）2、适用范围适用于本公司内塑料、吸塑片材检测。

3、工作原理：1、本设备提供一个有焰燃烧源，手动操作火焰施加时间、余焰时间、余灼时间。

2、在预设的施焰、余焰、余灼时间下，通过燃烧测试仪对材料燃烧，材料在施焰、余焰、余灼三阶段的时间点来判定材料的UL等级。

4、试验样品要求：HB级防火试验样品要求：1)片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：长×宽：125±5mm×13.0±0.5mm，需要提供测试的最小厚度样品和3mm(-0.0,0.2)厚度样品，若样品最小厚度大于3mm或者最大厚度小于3mm，则可以不用提供3mm样品;样品最大厚度不超13mm，最大宽度不超过13.5mm，角半径不大于1.3mmV级防火试验（VerticalBurningTest,V-0/V-1/V-2）样品要求：1)片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：长×宽：125±5mm×13.0±0.5mm，需要提供测试的最小厚度样品和最大厚度样品；样品最大厚度不超过13mm，如果最小厚度样品和最大厚度样品测试得出的结果不一致，则还需提供中间尺寸的样品，中间尺寸厚度跨度不超过3.2mm；角半径不大于1.3mm5V级防火试验（500W125mmVerticalBurningTest,5VA/5VB）样品要求：1)片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：条状样品，长×宽：125±5mm×13.0±0.5mm，提供最小厚度的样品；块状样品，150±5mm×150±5mm提供最小厚度的样品；厚一点的样品也需要提供，以防测试结果不一致，样品最大厚度不超过13mm，角半径不超过1.3mm。

水平垂直燃烧测定仪安全操作及保养规程1. 引言水平垂直燃烧测定仪是一种用于测定材料的燃烧性能的仪器。

为了确保使用过程中的安全性和仪器的正常运行，本文档详细介绍了水平垂直燃烧测定仪的安全操作规程和保养规程。

2. 安全操作规程2.1 使用前的准备在开始使用水平垂直燃烧测定仪之前，必须进行以下准备工作：•确保工作环境通风良好，远离易燃物品和其他危险物品。

•检查仪器是否处于稳定状态，在安全设备正常运行的情况下方可使用。

•确保所有操作人员都熟悉仪器的使用方法和相关的安全操作规程。

2.2 操作过程中的安全措施在操作水平垂直燃烧测定仪时，必须遵循以下安全措施：•使用适当的个人防护装备，如防火服、防护眼镜和手套，确保操作人员的安全。

•仅允许专业人员操作仪器，不得让未经培训的人员接触仪器。

•严禁在操作过程中吸烟、点火或接近易燃物品。

•严格遵守操作步骤，不得擅自修改或跳过任何步骤。

•在进行试验前，先将仪器进行彻底清洁，以确保试验结果的准确性。

•定期检查仪器的使用情况，确保所有零部件的正常工作和连接。

•发现异常情况时，立即停止使用仪器并向专业维修人员报告。

2.3 应急处理措施在使用水平垂直燃烧测定仪过程中，有可能发生突发情况。

在这种情况下，应立即采取以下措施：•发生火灾时，立即关闭仪器，并使用灭火器或其他合适的方法扑灭火源。

•如出现人身伤害，应立即拨打急救电话并向医护人员提供必要的帮助。

•在处理火灾或其他紧急情况过程中，要保持冷静和清醒的头脑，避免引起更大的灾害。

•如有必要，紧急疏散人员，并等待专业维修人员的进一步指示。

3. 保养规程3.1 日常保养为了保持水平垂直燃烧测定仪的正常运行和延长其使用寿命，需要进行日常保养工作，包括：•定期清洁仪器的外部表面，使用干净的软布擦拭，不得使用腐蚀性或磨蚀性的化学物品。

•定期清洗和更换使用过的试验设备和配件，确保其正常工作和精确度。

•检查仪器的电源线和传感器连接是否牢固，如有松动或损坏应及时修复或更换。

GLM-CZF3型触摸屏控制款水平垂直燃烧测定仪使用说明书武汉格莱莫检测设备有限公司产品保修单尊敬的用户：您好!承蒙您惠购使用本公司产品，谨致谢意!在以后的日子里，我们会为您提供优良的售后服务，尽力确保及时解决您的问题。

为了保护您的合法权益，免除您的后顾之忧，我公司特向您作出下述说明：1、产品保证开箱合格，购买后一周内（凭发票日期）发现严重质量问题，经本公司技术部门或授权经销商机构确认后可提供免费更换。

2、设备箱体上产品标签请妥善保存。

设备出厂一年内实行免费保修(易损件除外)，一年后，我们仍免费为您维修维护设备，如下更换零配件只需收取成本费用。

3、产品出现故障时，请将故障现象及参数详细记录，并传真(或电话)至本部服务部门，本部将在二十四小时内答复您并确认后续的服务进程。

安全警告尊敬的用户：您在使用仪器的过程中可能涉及以下项目请注意：一、请务必阅读相关标准和设备使用说明书后再使用设备!二、使用规定的电压，仪器用电应有接地线。

三、测试样品时，某些材料会释放有毒有害气体。

建议检测应在通风橱内进行，并做好人体防护。

四、严禁接入与设备不相符的其他任何气体!!!使用液化气、天然气、煤气等燃气源时，各管路接口不应漏气，通气管老化应及时更换。

五、试验室严禁出现试验所需以外的易燃易爆品！六、试验时操作人员不能离开试验现场。

七、试验时，试验人员请注意防止高温烫伤！八、计算机控制的设备应防止病毒的侵袭。

九、实验室需配备灭火器材。

十、试验结束时应关闭所有电源、气源。

十一、试验结束后请务必清理试验残留或滴落物!以免残留或滴落物累积造成意外！一、概述GLM-CZF3型触摸屏控制款水平垂直燃烧测定仪，是根据标准GB-T2408-1996而研制的，适用于塑料以及以塑料为原材料的非金属复合材料的燃烧性能试验，与专用的式样支架配合可在同一台仪器进行塑料水平燃烧和垂直燃烧两种方法的试验。

（GLM-CZF5是升级款，请看武汉格莱莫GLM-CZF5款使用说明，另有GLM-CZF6全自动款垂直燃烧仪）。

水平垂直燃烧试验仪的操作注意事项1.每次试验水平垂直燃烧试验仪之前当喷火管垂直且喷灯远离试样时，要检验气体火焰以保证其总高度为20±1mm，如校准时建立的那样。

如果不改变设定，火焰从蓝色变亮，这表示气罐燃气耗尽和某些供应商会添加到气罐中的浓度枯竭指示材料（例如丙烷）在燃烧。

在这种情况下，气罐应标上空的标志，然后退回重新装气。

如果不改变设定，总的火焰是蓝色的，蓝色的内焰高度不是20±1mm，气罐中的燃气可能压力过低。

供气表上的压力达到0.065~0.138MP 证明为足够维持所需的火焰。

如果气罐在室温下不能保持上述范围内的压力，则该气罐不能使用。

2..转子流量计在每次实验结束后，需将其旋钮转到最小，以防止下次启动燃气时转子迅速跳动从而影响其寿命。

3. 排风机在试验和校准期间不可启动。

每次校准和试验后，立即打开玻璃门和排风机以便清除试验室中所有的烟气。

4.甲烷（至少98．0%纯度），具有标称热值100Btu（热化学能）每立方英尺或37．3MJ/m3）或8．9千卡（热化学能）每立方米。

提供试验火焰的气体可以是甲烷，丙烷，丁烷，这些可燃气体可以提供燃烧器所需火焰是可以互相替换的。

丙烷的技术等级要有至少98%的纯，要有至少94+/-1MJ/m3(在25℃)热量值,丁烷的技术等级要有至少99%的纯度, 要有120+/-3MJ/m3(在25℃)热量值。

无论何种情况，燃气应为使得试验火焰可校准的等级。

5.至少每30天一次和罐装甲烷气换罐或任何燃气设备改变时，应对喷灯的火焰进行校准。

如果使用的燃气不是标准所要求甲烷等级．每天即将试验前应校准喷灯火焰。

6.试验结束后应关掉水平垂直燃烧试验仪电源开关和气瓶总阀，确认无燃烧物冒火，才可离开现场。

水平垂直燃烧试验机安全操作及保养规程1. 引言水平垂直燃烧试验机是一种用于测试材料的阻燃性能的设备。

在使用水平垂直燃烧试验机时，必须严格遵守安全操作规程，以确保操作人员的安全，并保持设备的正常运行。

本文档将介绍水平垂直燃烧试验机的安全操作和保养规程。

2. 设备安全操作2.1 设备检查在每次使用水平垂直燃烧试验机之前，操作人员应该进行以下设备检查：•检查试验机的电源线是否完好无损；•检查试验机的控制面板是否正常工作；•检查试验机的燃烧室是否完好，并清理室内杂物；•检查试验机的排气系统是否通畅。

2.2 操作步骤当进行水平垂直燃烧实验时，请按照以下步骤操作：1.将待测试样品放置在试验机的燃烧室中并关闭燃烧室门；2.打开试验机的排气系统；3.设置试验机的相关参数，如点火时间、氧气流量等；4.开启试验机的点火系统，并迅速远离试验机；5.观察样品燃烧过程，记录相关数据；6.实验结束后，关闭试验机的排气系统，并等待燃烧室内冷却后方可打开燃烧室门。

2.3 安全注意事项在操作水平垂直燃烧试验机时，务必遵循以下安全注意事项：•操作人员应穿着适当的防护服，并戴上眼镜和手套；•不得在试验机运行时将手或其他物体伸入燃烧室；•使用试验机时，应保持周围环境整洁无阻，防止触碰到试验机的电源线；•燃烧室内禁止放置易燃物品；•禁止将水或其他液体倒入试验机的控制面板或其他部件；•在紧急情况下，应立即切断试验机的电源。

3. 设备保养规程为了保持水平垂直燃烧试验机的正常运行和延长设备寿命，操作人员应按以下保养规程进行：3.1 每日保养每天使用水平垂直燃烧试验机后，操作人员应进行以下保养措施：•清洁燃烧室内的残留物；•清洁排气系统；•检查燃烧室门和密封件是否完好。

3.2 定期保养定期保养是为了确保设备的长期正常运行。

操作人员应按照以下计划进行定期保养：•每3个月清洁燃烧室内部，包括燃烧室壁板、排气系统等；•每6个月对试验机进行检查和维护，包括控制面板、电源线等；•每年更换试验机的燃烧室门密封件。

XX市产品质量监督检验所受控：QZJ/ZY-QG01-XXXX
水平垂直燃烧测定仪操作规程
1．1面板顺排列八位数显示，第一位显示为试验次数五个试样分别用A、B、C、
D、E五个符号来表示，选用垂直法时，在试验或读出的过程中，该数码右
下角的亮点分别表示施加火焰的次数。

该点暗时，表示对某个试样第一次施加火焰，此时只记录有焰燃烧时间。

该点亮时，表示对某个试样第二次施加火焰，此时既要记录有焰燃烧时间，又要记无焰燃烧时间。

1．2时间记录器由2、3、4三个数码管组成，在垂直燃烧实验时用以显示本次试验的有焰燃烧时间，显示时间的单位为秒（精度0.1秒）。

1．3时间计数器分别由5、6、7、8四个数码管组成在垂直燃烧试验时，用以显示诸次有焰燃烧的积累时间；与无焰燃指示灯配合，用以显示无焰燃烧时间；在水平燃烧试验时，用以显示测量的时间；在两种试验方法施加火焰时，均采用倒计数的方式显示施焰的剩余时间，（精度0.1秒）。

1．4键盘及开关
1．4．1[复位]：复位键。

1．4．2[返回]：返回键，按此键使仪器返回到初始状态“P”。

1．4．3[清零]：清零键，该键只有在数码显示器上显示“P”的初始状态时，才能起到清零的作用。

显示为其它状态时，该键起不到清零的作用。

1．4．4[运行]：运行键，按此键显示出垂直或水平符号时，以确定某种方式。

2．1当一组试验结束后，仪器显示End，这时可用[读出]键连续地读出各试样的试验参数。

在各试样试验参数读出并加经记录之前，禁止按[清零]键，以免数据的丢失。

起草人：XXX批准人：XXX
日期：XXXX.10.10。

垂直燃烧测试仪操作作业指导书1、目的规范水平-垂直燃烧测试仪的操作方法及注意事项，保证水平-垂直燃烧测试仪试测试结果的精度及准确性。

为生产提供合格的成型原料。

文章来源：中国网印特印网()2、适用范围适用于本公司内塑料、吸塑片材检测。

3、工作原理：1、本设备提供一个有焰燃烧源，手动操作火焰施加时间、余焰时间、余灼时间。

2、在预设的施焰、余焰、余灼时间下，通过燃烧测试仪对材料燃烧，材料在施焰、余焰、余灼三阶段的时间点来判定材料的UL等级。

4、试验样品要求：HB级防火试验样品要求：1)片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：长X宽：125±5mmX13.0±0.5mni,需要提供测试的最小厚度样品和3mm(-0. 0, 0. 2)厚度样品,若样品最小厚度大于3mm或者最大厚度小于3mm, 则可以不用提供3mm样品；样品最大片度不超13mm,最大宽度不超过13. 5mm,角半径不大于1. 3mmV 级防火试验(VerticdlBurningTest, V-0/VT/V-2)样品要求：1)片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：长X宽：125±5mmX13.0±0.5mm,需要提供测试的最小厚度样品和最大疗度样品；样品最大耳度不超过13mm,如果最小片度样品和最大片度样品测试得出的结果不一致，则还需提供中间尺寸的样品，中间尺寸厚度跨度不超过3. 2mm；角半径不大于1.3mm3V 级防火试验(500W125mmVertica 1 BurningTest, 5VA/5VB)样品要求：1) 片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：条状样品，长X宽：125±5mmX13.0±0.5mni,提供最小厚度的样品；块状样品，130±5mmX150±5min提供最小厚度的样品；厚一点的样品也需要提供，以防测试结果不一致,样品最大厚度不超过13mm,角半径不超过1. 3mm。

CZF-3型水平垂直燃烧测定仪使用说明书南京市江宁区分析仪器厂安全警告尊敬的用户：你们在使用仪器的过程中可能涉及以下项目请注意：一、使用规定的电压，仪器用电应有接地线。

二、测试样品时，某些材料会释放有毒有害气体，建议检测应在通风橱内进行，并做好人体防护。

三、使用液化气、天然气、煤气等燃气源时，各管路接口不应漏气，通气管老化应及时更换。

四、试验时操作人员不能离开试验现场。

五、计算机控制的设备应防止病毒的侵袭。

六、配备灭火器材。

七、试验结束时应关闭所有电源、气源。

1概述CZF-3型水平垂直燃烧测定仪，是根据国家标准GB/T2408《塑料燃烧性能试验方法－水平法和垂直法》而研制的，完全满足国家标准规定的技术要求。

可在同一台仪器进行塑料水平燃烧和垂直燃烧二种方法的试验，自动记录试验时间并可保存。

与国外同类仪器相比，具有自动化程度高，记时准确，自动显示测试结果等优点，与专用的试样支架配合，也可用于GB/T5455《纺织织物－阻燃性能测试－垂直法》试验。

并符合UL94标准要求。

该仪器规定了在实验室内对水平和垂直方向放置的试样用小火焰点火源点燃后，测定试样的燃烧速度，有焰燃烧和无焰燃烧时间。

2仪器工作条件及主要技术指标。

2.1环境温度：-10℃-30℃。

2.2相对湿度：≤85%。

2.3供电电压和功率：220V±10%、50HZ，功率小于100W。

2.4本生灯自动点火时间分为：10s、12s、30s。

2.5本生灯内径9.5mm±0.5mm。

2.6本生灯对试样施加火焰时间结束时有提示声。

2.7仪器具有记录储存试样的有焰和无焰燃烧时间的功能。

2.8气源：液化石油气。

2.9仪器重量约：40Kg。

2.10仪器外形尺寸约：890 mm×370 mm×1000 mm。

2.11脱脂棉。

2.12试样尺寸列下表：3仪器面板介绍3.1第一个数码管为试验次数显示位置，分别用A、B、C、D、E五个字母符号来表示五个试样。

仪器名称：垂直度检查仪仪器特征参数目录一，垂直度检查仪特征表二，垂直度检查仪附件清单三，垂直度检查仪配备工具清单四，垂直度检查仪技术资料清单五，垂直度检查仪权限管理垂直度检查仪垂直度检查仪技术资料清单篇二：czf-3型塑料水平垂直燃烧测试仪使用说明书czf-3型水平垂直燃烧测定仪使用说明书安全警告尊敬的用户：您在使用仪器的过程中可能涉及以下项目请注意：一、使用规定的电压，仪器用电应有接地线。

二、测试样品时，某些材料会释放有毒有害气体。

建议检测应在通风橱内进行，并做好人体防护。

三、使用液化气、天然气、煤气等燃气源时，各管路接口不应漏气，通气管老化应及时更换。

四、试验时操作人员不能离开试验现场。

五、计算机控制的设备应防止病毒的侵袭。

六、配备灭火器材。

七、试验结束时应关闭所有电源、气源。

一、概述czf-3型水平垂直燃烧测定仪，是根据国家标准gb2408《塑料燃烧性能试验方法--水平法和垂直法》而研制的，完全满足国家标准gb/t2408规定的技术要求。

可在同一台仪器进行塑料水平燃烧和垂直燃烧两种方法的试验，自动记录试验时间并可保存。

与国外同类仪器相比，具有自动化程度高，记时准确，自动显试结果等优点，与专用的式样支架配合，同样用于gb/t5455-1997《纺织织物—阻燃性能测定—垂直法》试验。

本仪器规定了在实验室内对水平和垂直方向放置的式样用小火焰火源点燃后，测定式样的燃烧速度，有焰燃烧和无焰燃烧时间。

二、仪器工作条件及主要技术指标 1.环境温度：-10℃～30℃ 2.相对湿度：≤85％3.供电电压和功率：220v±10％ 50hz 功率小于100w4.单片机控制，数显自动计时5.自动点火本生灯施加火焰时间0-99m99s，可任意设定，精度±0.01s6.余焰、余辉时间 :最长0-99m99s7.本生灯内径：9.5mm±0.3mm，管长100mm8.本生灯可在0-45°范围内(每5°一档分8档)倾斜9.本生灯蓝色火焰高度：15mm-175mm可任意调节，配有火焰高度标尺10.试样夹最大夹指厚度：≤13mm11.试样夹垂直方向调整距离：≤100mm 水平方向调整距离：≤70mm12.水平试样夹可90°收放纺织品试样夹（选配） 13.本生灯自动点火时间：任意设定14.气源：液化石油气 15.仪器重量约：40kg 16.仪器外型尺寸约：700mm×360mm×860mm17.可燃气源： 98%甲烷、天然气、液化石油气、煤气三、试样制作要求式样尺寸列表四、燃烧箱介绍（见图二）4.1.风量调节器螺母：本生灯点着后，调节风量螺母至蓝色火焰。

标准集团（香港）有限公司
Standard International Group(HK) Limited
标准集团（香港）有限公司

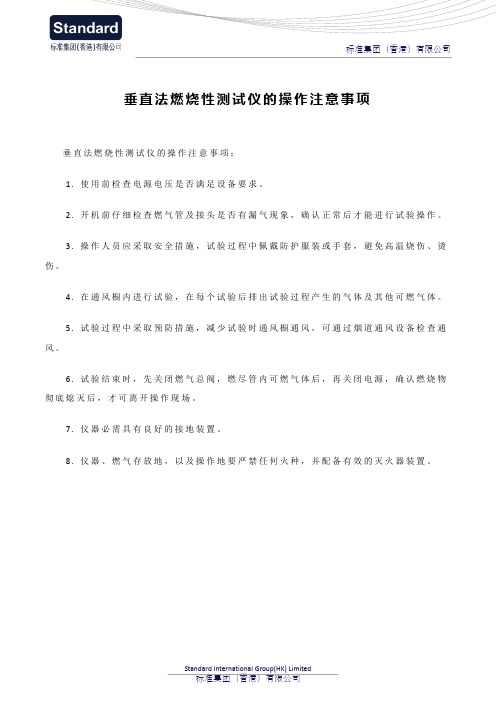

垂直法燃烧性测试仪的操作注意事项
垂直法燃烧性测试仪的操作注意事项：
1. 使用前检查电源电压是否满足设备要求。

2. 开机前仔细检查燃气管及接头是否有漏气现象，确认正常后才能进行试验操作。

3. 操作人员应采取安全措施，试验过程中佩戴防护服装或手套，避免高温烧伤、烫伤。

4. 在通风橱内进行试验，在每个试验后排出试验过程产生的气体及其他可燃气体。

5. 试验过程中采取预防措施，减少试验时通风橱通风，可通过烟道通风设备检查通风。

6. 试验结束时，先关闭燃气总阀，燃尽管内可燃气体后，再关闭电源，确认燃烧物彻底熄灭后，才可离开操作现场。

7. 仪器必需具有良好的接地装置。

8. 仪器、燃气存放地，以及操作地要严禁任何火种，并配备有效的灭火器装置。

垂直燃烧性测试仪安全操作及保养规程一、引言垂直燃烧性测试仪是一种常用于测试材料燃烧性能的设备。

它的使用需要遵守一定的规则和标准，以确保测试结果的准确性，并避免潜在的安全隐患。

本文旨在介绍垂直燃烧性测试仪的安全操作及保养规程，以供用户参考。

二、安全操作规程2.1 设备检查在使用垂直燃烧性测试仪之前，应进行设备检查。

检查内容应包括但不限于以下几点：1.电源是否连接正常；2.测量系统是否校准准确；3.燃烧室是否清洁干净，紫外灯是否正常照射。

2.2 实验准备在进行实验之前，应进行以下实验准备工作：1.安装测试样品；2.打开数据采集软件，并确认数据采集是否正常；3.将电脑接入网络，以便远程监控和数据传输。

2.3 实验过程在进行实验过程中，应注意以下事项：1.不要让火给其他物品所接触，以避免火灾；2.不要将其他物品放置在实验区域内，以免影响数据采集；3.实验时应保持设备稳定，避免震动和碰撞。

2.4 实验结束实验结束后，应按以下步骤进行：1.关闭电源，断开电源线；2.关闭数据采集软件，保存数据；3.清理实验区域。

三、保养规程3.1 日常保养日常保养应注意以下几点：1.定期清洁燃烧室内的杂物和残留物；2.定期清洁紫外灯的污垢；3.定期检查电源线和插头是否损坏。

3.2 定期维护定期维护应由专业人员进行，主要内容包括但不限于：1.检查测量系统是否正常；2.检查紫外灯和风扇是否正常；3.检查数据采集软件是否更新。

四、结论使用和维护垂直燃烧性测试仪需要严格遵守操作规程和保养规程，以确保测试结果的准确性，同时避免潜在的安全隐患。

希望本文能为您提供参考和指导。

水平垂直燃烧试验仪操作规程
×××建设工程质量检测有限公司
电料检测试验室
文件编号SSJJY-BG-041-06-2011
标题：
水平垂直燃烧试验仪操作规程修改记录第0次修订
修改日期2011年06月15日页码共一页，第一页
水平垂直燃烧试验仪操作规程
一、垂直燃烧
1．按“施焰时间”表头，设置施焰时间为60秒；
2．按“实验次数”表头，设置实验次数为1次；
3．将实验角度设为45°，在夹头上装好试品，调整试品与铁丝网的距离为10mm；
4．按“左行”键，待燃烧器倾斜角度45°，调整试品和燃烧器位置，再按“右行”键，将燃烧器退回至垂直位置。

5．打开气源，按“供气点火”键，按照点火和火焰调节方法调节至标准要求。

6．按“启动”键开始试验。

火焰烧到试品第一标线时，使用秒表开始计时，同时将燃烧器后退远离试品。

施加时间到后火焰自动熄灭。

火焰烧到试品第二标线时，秒表停止计时。

7．试验完毕按“复位”和“持焰清零”键，即可开始新的试验。

8. 试验完毕后，切断电源，整理仪器。

责任人：。

垂直燃烧试验仪操作说明青岛众邦仪器有限公司技术支持阻燃服阻燃性能的检测一般用符合标准GB/T 5455《纺织品燃烧性能试验垂直法》的垂直法阻燃性能测试仪来进行检测，本方法可用于阻燃防护服衣料时间、阴燃时间、损毁长度的测定。

一、阻燃服检测设备1.垂直燃烧仪的试验箱长方形不锈钢箱体，箱内尺寸为329 mm X 329 mm X 767 mm，箱顶有均匀排列的16个内径为12. 5 mm的排气孔。

为防止箱外气流的影响，距箱顶外30 mm 处加装顶一块，箱两侧下部各开有6个内径为12. 5 mm的通风孔。

箱顶配有支架可承挂试样夹，使试样夹与前门垂直并位于试验箱中心，试样夹的底部位于点火器管口最高点之上17 mm。

2.点火器：采用TedeTal型内径为：11mm；倾斜角：＞50 。

3.试样夹：用以固定试样，防止卷曲并保持试样于垂直位置。

试样夹由两块厚2.0mm、内框尺寸为356 mm、宽89 mm的U型不锈钢板组成。

4.使用气体：丙烷、丁烷、石油液化气5. 重锤（砝码）：附挂钩，可将砝码挂在测试后试样一侧的下端，用以测定损毁长度。

砝码由5个不同质量的组成，根据被测式样本身质量不同选择使用，质量选择如下表：6.控制部分：电源开关、点火器启动开关、试样点燃时间设定计、续燃时间计、续燃时间计量停止开关、气体调节阀等组成。

二、准备试样1.将式样裁剪成大小为300 mm×80 mm，长的一边要与织物经向或纬向平行。

2.每一组测试样品，一般要取10个试样，5个经向试样及5个纬向试样，经向试样不能取自同一经纱，纬向试样不能取自同一纬纱。

3.试样在试验前要在温度(20±2)℃、相对湿度为(65±2)%的标准大气中平衡放置8～24h(视织物厚度而定，薄织物8h已可，厚织物需24 h)。

然后取出放人密封容器内。

也可按有关各方商定的条件进行处理，如在105℃，通风烘燥th以上，在干燥器内冷却0，5h等。

固体建材燃烧性能测试实验一、实验目的测定固体建材试样的燃烧速度，有焰燃烧和无焰燃烧时间。

二、实验原理CZF-3型水平垂直燃烧测定仪，是根据国家标准GB/T2408《塑料燃烧性能试验方法－水平法和垂直法》而研制的，完全满足国家标准规定的技术要求。

可自动记录试验时间并可保存。

三、主要仪器设备器件、材料1.气源：液化石油气一罐；2.CZF-3型水平垂直燃烧测定仪一台；3材料（木材）尺寸：长×宽×高=125×13.0×3.0 mm。

4.点火器一个。

四、实验内容及步骤1.在试样一端的25 mm和100 mm处, 垂直于长轴划两条标线。

使试样与纵轴平行, 与横轴倾斜45度位置夹住标记的另一终端。

2.在试样下部约300 mm处放一个滴落盘，逆时针打开仪器面板上的“燃气调节”，用明火点着长明灯。

3.调节“燃气调节”点着本生灯并调节本生灯下端的滚花螺母，使灯管在垂直位置时产生20 mm高的蓝色火焰，然后将本生灯倾斜45度。

4.开电源：P。

5.F?”(用水平法吗？)。

按运行，选择水平法。

6.当准备工作完成后,，本生灯自动移至试样一端对试样施加火焰。

显示“A、SyXXX、X”表示正在施焰，并以倒计数的方式显示施焰剩余时间。

此时可能出现以下两种情况：情况1：当施焰时间剩余3s时，蜂鸣器响，提醒操作者做好下一步的准备。

施焰时间结束，本生灯自动退回显示A、d-b？（火焰前沿到第一标线了吗？）。

这时可能出现两种选择：（1“b、dH”，表明A试样符合最好的标准；（2A、XXX、X”，开始计时，下面又可能有两种选择：①火焰在燃b、dH”计时停止，这时操作者应记录燃烧长b，dH”计时停止。

情况2：施加火焰时间未到30s灯退回，小于30s灯亮，时间计数器自动计数，显示“A、XXX、X”。

五、注意事项1.在各试样试验参数读出并加以记录之前，以免数据丢失；2.在点燃长明灯时，燃气调节旋钮不应过大；3.实验过程中，实验者不能离开仪器，并且在实验过程中，应关闭仪器门，以保证实验结果的准确性；4.实验完毕后，先关闭气源，让本生灯及长明灯自动熄灭，然后关闭电源。

东莞市杰卓曦碳纤维科技有限公司
标题水平-垂直燃烧试验仪操作规程编号WI-038 页次1/1
制订部门生产部版次A0 制订日期2015/09/01
1、将煤气管接至燃烧箱与燃气罐和压缩空气的气道上，并检查气道口，防止其漏气。

2、根据试验样品设置所需的施焰时间。

3、将样品夹好，按“左行”键使燃烧器倾斜至45O，调整夹具和样品使之于试验位置，然后按“右行”键使燃烧器复位（垂直位置）。

4、将空气及燃气流量调节阀调至最小，接通压缩空气气源并将压力调到0.1Mpa。

5、打开燃气罐主阀接通燃气气源，按“供气开/关”键，此时供气指示灯亮，同时用点火器进行点火并调节“燃气流量调节”阀及“空气流量调节”阀，使火焰达到标准要求。

点火时燃烧器应于垂直位置。

6、按试验启动键，燃烧器转动45O，开始试验，燃烧时间开始倒计时。

7、试验中观察样品燃烧情况，火焰施加时间到达后燃烧器会自动熄灭并退回垂直位置，同时持续燃烧时间计时器开始计时，注意观察及时按持燃停止键，记录持燃时间，按试验停止键，试验结束，关掉主阀各元件复位。

试验仪在使用中，如有任何异常声响或异常状况发生，请立即切断电源停止使用，并通知相关管理人员处理。
