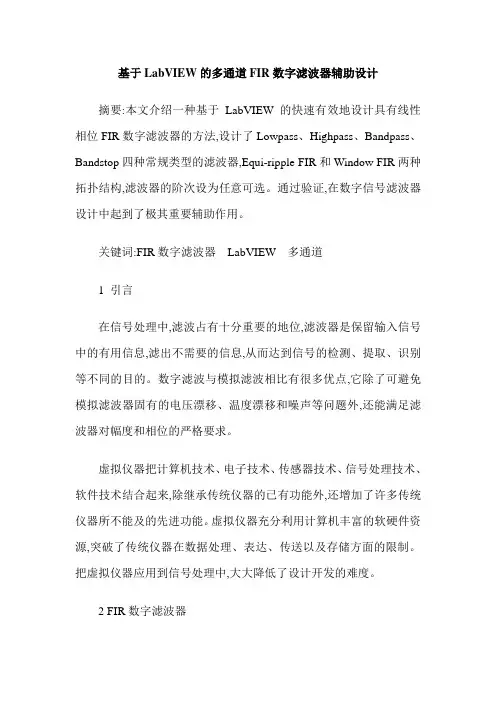

基于LabVIEW的多通道FIR数字滤波器辅助设计摘要:本文介绍一种基于LabVIEW的快速有效地设计具有线性相位FIR数字滤波器的方法,设计了Lowpass、Highpass、Bandpass、Bandstop四种常规类型的滤波器,Equi-ripple FIR和Window FIR两种拓扑结构,滤波器的阶次设为任意可选。
通过验证,在数字信号滤波器设计中起到了极其重要辅助作用。
关键词:FIR数字滤波器LabVIEW 多通道1 引言在信号处理中,滤波占有十分重要的地位,滤波器是保留输入信号中的有用信息,滤出不需要的信息,从而达到信号的检测、提取、识别等不同的目的。
数字滤波与模拟滤波相比有很多优点,它除了可避免模拟滤波器固有的电压漂移、温度漂移和噪声等问题外,还能满足滤波器对幅度和相位的严格要求。
虚拟仪器把计算机技术、电子技术、传感器技术、信号处理技术、软件技术结合起来,除继承传统仪器的已有功能外,还增加了许多传统仪器所不能及的先进功能。
虚拟仪器充分利用计算机丰富的软硬件资源,突破了传统仪器在数据处理、表达、传送以及存储方面的限制。
把虚拟仪器应用到信号处理中,大大降低了设计开发的难度。
2 FIR数字滤波器2.1 数字滤波器数字滤波器的功能是把输入序列通过一定的运算变换成输出序列数字滤波器,也就是对输入信号进行滤波,而不同的运算处理方法决定了滤波器的实现结构不同。
滤波器用N阶差分方程表示为2.2 虚拟仪器LabVIEW[1]作为目前国际上唯一的编译型图形化编程语言,把复杂、繁琐、费时的语言编程简化成用菜单或图标提示的方法选择功能,使用线条把各种功能连接起来的简单图形编程方式。
是指通过应用程序将计算机与功能化模块结合起来,用户可以通过友好的图形界面来操作这台计算机,就像在操作自己定义、自己设计的仪器一样,从而完成对被测量的采集、分析、处理、显示、存储和打印。
虚拟仪器的实质是利用计算机显示器的显示功能来模拟传统仪器的控制面板,以多种形式表达输出检测结果:利用计算机强大的软件功能实现信号运算、分析和处理;利用I/O接口设备完成信号的采集和与调试,从而完成各种测试功能的计算机测试系统。
LabVIEW滤波函数说明中文版翻译Tina2016年8月8日星期一利用有限脉冲响应（FIR）或者无线脉冲响应（IIR）过滤一个时间信号。
运用不同类型的滤波标准，过滤掉信号中不需要的成分。
要求输入连续的时间信号。
细节：Input Signals显示输入信号Autoscale amplitude自动调整图像的y轴幅值。
默认是启动自动调整Output Signals显示过滤够的信号Input输入信号Configuration配置Filter Specifications--Mode定义滤波器的模式●IIR filter无线脉冲响应的数字滤波器。
能够对当前或者历史输入和输出信号进行滤波处理。
IIR能够获得FIR相同的精度，但是运算参数减少。
所以运算更快更有效率。
●FIR filter有限脉冲响应的数字滤波器。
只能够计算当前或者历史的输入信号。
由于它不依靠与之前的输出信号，脉冲延时。
使用FIR要求线性相位响应。
-Type●低通：默认●高通●带通●带阻-Topology（当选定IIR滤波的情况下）●Off不过滤这个信号●Butterworth默认。
平滑的频率响应。
通道最平坦，阻带下降慢。
●Chebyshev比butterworth低阶滤波，速度快。
通带等纹波。
●Inverse Chebyshev●Elliptic更窄的过渡带宽和较小的阻带波动●Bessel具有最佳的线性相位特性。
幅频特性最差。
- Order定义IIR滤波器的阶次，必须大于0。
默认是2。
阶次越高，运算速度越慢。
- Number of taps定义FIR滤波器系数。
必须大于0.默认是49.- Cutoff (Hz针对低通或者高通的滤波器。
默认100hz。
定义截止频率- Low cutoff (Hz)针对带通，带阻滤波器。
默认100hz- High cutoff (Hz)默认200hz。
高截止频率必须大于低截止频率，遵循奈奎斯特定律- Filter Magnitude Response显示你选择的幅值响应如何选择滤波器针对特定的输入信号进行滤波。
LabVIEW中的信号处理和滤波技术信号处理和滤波技术在LabVIEW中的应用信号处理和滤波技术在实验室虚拟仪器工程环境（LabVIEW）中扮演着重要的角色。
LabVIEW是一种图形化编程语言，可以帮助工程师和科研人员对各种信号进行处理、分析和滤波。
本文将探讨LabVIEW 中的信号处理和滤波技术的应用。
一、信号处理技术信号处理是指对信号进行获取、采样、滤波、变换、特征提取等一系列处理的过程。
LabVIEW提供了丰富的信号处理工具和函数，使得信号处理变得简单易用。
下面将介绍一些常用的信号处理技术在LabVIEW中的应用示例。
1.1 时域分析在信号处理中，常常需要对信号在时间域上进行分析。
LabVIEW中的Waveform Graph工具可以用于实时显示和分析时域信号。
通过将波形数据输入Waveform Graph中，可以观察信号的幅值随时间的变化情况。
此外，LabVIEW还提供了一些时域分析的函数，如求平均值、求最大值、最小值等，方便用户进行进一步的分析和处理。
1.2 频域分析频域分析是对信号的频率和频谱进行分析。
FFT（Fast Fourier Transform）是一种常用的频域分析方法。
在LabVIEW中，用户可以使用FFT VI（Virtual Instrument）函数对信号进行频域变换。
通过将信号输入FFT VI中，用户可以获得信号的频域信息，如功率密度谱、频率分量等。
这些频域信息对于了解信号的频率组成和特性非常有帮助。
1.3 数字滤波数字滤波是对信号进行滤波处理的一种方法，可以去除噪声和不需要的频率分量，保留感兴趣的信号。
LabVIEW中提供了各种数字滤波器，如低通滤波器、高通滤波器、带通滤波器等。
用户可以根据实际需求选择合适的滤波器并设置相应的参数，对信号进行滤波处理。
二、LabVIEW中的滤波技术在信号处理领域，滤波技术是一种常用的方法，可以有效地去除信号中的噪声和干扰成分，提高信号的质量。
labview 滑动平均滤波算法什么是滑动平均滤波算法，如何在LabVIEW中实现滑动平均滤波，以及滑动平均滤波的应用场景和效果。
滑动平均滤波算法是数字信号处理中常用的一种算法，它是一种统计平均方法，通过对一段连续数据的平均值进行滑动计算，以达到减少信号噪声、平滑数据曲线的目的。
它最常用的应用场景是对传感器采集到的数据进行滤波处理。
在LabVIEW中，实现滑动平均滤波的方法有很多，下面介绍一种实现的方法。
首先，准备一个用于采集数据的数字端口（例如DAQmx VI），并将数据传入到一个循环结构中。
将循环的迭代次数设置为需要滤波的数据长度，即传入数据长度。
接下来，在循环的每次迭代中，将当前数据和前面几个数据的平均值作为新的数据输出。
为了计算当前数据和前面数据的平均值，需要创建一个数组，用于存储前面的数据值，以及一个计数器，用于记录滤波数据的个数（即数组中元素的个数）。
将当前数据添加到数组中，然后计算数组中所有元素的平均值，作为当前数据的输出。
每当数组中元素个数达到预设的窗口大小，就将数组中最前面的数据删除，以保持滑动窗口的大小不变。
在这个方法中，实现滑动平均滤波的核心部分是计算平均值的算法，这个算法可以使用LabVIEW中的求和和除法运算实现。
首先，在迭代次数为1的情况下，输出当前数据本身（即输出y0 = x0）。
然后，其他迭代中，按照以下公式计算平均值：yi = (y(i - 1) * N + xi - x(i - N)) / N其中，yi是第i次迭代的滤波结果，xi是第i次迭代的输入数据，y(i - 1)是上一次迭代的滤波结果，N是窗口大小，等于计数器的值。
使用滑动平均滤波算法的好处是可以平滑输入数据，同时减少噪声的影响。
这种方法比一些其它常见滤波算法（例如低通滤波算法和带通滤波算法）更容易实现，计算速度更快，适用于处理实时数据。
在数据采集和处理方面，滑动平均滤波算法应用广泛，特别是在传感器和仪器测量的实时数据处理中。
