板图课堂这样画地球的圈层结构
第8节·地球的圈层结构
曾庆阳
上节洋流板图课，大家下来练习了没呢？
留言中，许多老师想看地球圈层结构
这不，来了
[地球的圈层结构]
话不多说，往下看！
步骤一：先画出如下轮廓
步骤二：把顶部补充出海平面，山体，植被。
这样立体效果就出来了
步骤三：把莫霍面、古登堡面加上注意同一侧面的线条平行
步骤四：把其他圈层内容补充完整即可
若节省时间，可以画平面剖面图，是不是很简单呐。
绘图从不缺乏创意来吧，燥起来！
步骤一：画一个圆，把世界轮廓简单的画上去这样就有球体的效果
步骤二：在球面上画出一个正方形【注意线是曲线，画出线往中心汇集】这样就有洞的效果
步骤三：加上圈层结构示意图这样就有从地球里抽出来的效果。
世界地图简笔画世界地图简笔画世界地图是指描绘整个地球表面的地图，一般画有地形、经纬线等，并标注有地名等数据，使用者可以利用经纬线在世界地图上找出各个地方的具体位置，从而了解世界的全貌。
以下是店铺整理的世界地图简笔画，欢迎阅读！世界地图简笔画1世界地图简笔画2世界地图简笔画3世界地图简笔画资料国际上通行的世界地图有两种，一种是以大西洋上的经线为分割线的平洋格局的世界地图，也可称为“太平洋版世界地图”，它完整表达环太平洋地区的地理关系，将大西洋分割在图幅两边；另一种是以太平洋上的经线为分割线的大西洋格局的世界地图，也可称为“大西洋版世界地图”，它完整表达环大西洋地区的地理关系，将太平洋分割在图幅两边。
这两种版本的世界地图之所以成为世界通行版本，就在于它们遵循了编制世界地图的两个重要原则，即不切割或少切割陆地的原则和采用整15°经纬线划分图面的原则。
世界地图的表示比较重要的一点就是选定中央经线，中央经线既是投影到地图上的中心线，也是投影的对称轴。
世界地图上要表示整个球面的要素，相当于将球面沿一个方向切割后展开铺平。
中央经线选定后，其相隔180°的对应面即切割线也相应选定了，这个切割线就是地图上的图幅边线，因此，选中央经线时，不能单纯考虑要表示的重要内容分布在中央经线附近，使其变形最小，还要兼顾考虑其对应的切割线要不切割或尽量少切割陆地，以避免大块陆地被分割在图幅两边而影响阅读效果和图面的整体美。
“太平洋版世界地图”常以西经30°经线为切割线；“大西洋版世界地图”常以180°经线为切割线，当然，若以西经170°经线为切割线，则该图上的陆地可完全不切割，这样虽满足了编制世界地图的第一个原则，但表达时区时又会出现困难，因为世界时区是按照15°经线划分的。
纵观世界地理分布，毫无疑问，国际上通行的“太平洋版世界地图”和“大西洋版世界地图”，它们分别在大西洋和太平洋上的切割线，堪称黄金分割线。
小学地理学科的地图绘制方法地理学科是小学生的重要学科之一，其中地图绘制方法是地理学习的基础。
通过绘制地图，学生可以更好地理解地理概念和地理特征，培养空间感知能力和地理思维能力。
本文将介绍小学地理学科的地图绘制方法，帮助学生掌握准确的技巧和方法。
在开始绘制地图之前，学生首先需要了解地图的基本要素和符号。
地图是地球表面的缩影，它通过符号、比例尺和方向等元素来表达地理信息。
比例尺是地图上的线段，用来表示地图上物体的实际长度与地图上的长度之间的比例关系。
方向通常用北方向指向来表示，其他方向根据北方向逆时针依次确定。
在绘制地图时，学生可以先用铅笔勾勒地图的基本形状，然后使用黑色毛笔或细黑色笔在地图上绘制符号和标注。
下面是一些常见地图符号和标注的方法：1. 山脉：在地图上用连续的黑线或蓝线表示，线条的形状可以根据实际地理形态进行绘制。
2. 河流：用蓝色的线条表示，线条的宽度可以根据河流的大小而有所不同。
3. 湖泊：用蓝色填充表示，通常在湖中标注湖名。
4. 道路：用灰色线条表示，可以根据道路的宽度和类型选择不同的线条样式。
5. 城市：用红色方块或红点表示，可以在城市上方标注城市名。
6. 政治界线：用黑色线条表示，可以用划线和虚线表示不同的界线。
7. 海洋：可以用蓝色填充表示，也可以通过波浪线来表示海洋的边界。
以上只是一些基本的地图符号和标注方法，学生可以根据具体的地理特征和地图的规模进行适当的调整和创新。
在绘制地图时，学生还需要注意以下几点：1. 符号和标注的大小应该保持一致，以便识别和阅读。
2. 地图上的各个要素应该准确无误地表达地理实际情况，例如山脉应该按照实际地理位置和形态进行绘制。
3. 城市、河流和湖泊等地理要素的位置应该准确无误，可以根据地图尺度和比例尺进行精确绘制。
4. 使用不同的颜色和线条样式可以帮助学生更好地区分不同类型的地理要素。
绘制地图不仅可以帮助学生加深对地理知识的理解，还可以培养学生的观察力、空间想象力和创造力。

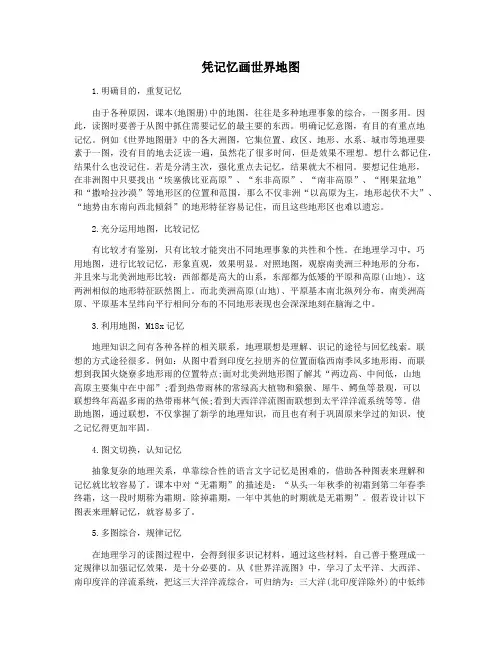

凭记忆画世界地图1.明确目的，重复记忆由于各种原因，课本(地图册)中的地图，往往是多种地理事象的综合，一图多用。
因此，读图时要善于从图中抓住需要记忆的最主要的东西。
明确记忆意图，有目的有重点地记忆。
例如《世界地图册》中的各大洲图，它集位置、政区、地形、水系、城市等地理要素于一图，没有目的地去泛读一遍，虽然花了很多时间，但是效果不理想。
想什么都记住，结果什么也没记住。
若是分清主次，强化重点去记忆，结果就大不相同。
要想记住地形，在非洲图中只要找出“埃塞俄比亚高原”、“东非高原”、“南非高原”、“刚果盆地”和“撒哈拉沙漠”等地形区的位置和范围，那么不仅非洲“以高原为主，地形起伏不大”、“地势由东南向西北倾斜”的地形特征容易记住，而且这些地形区也难以遗忘。
2.充分运用地图，比较记忆有比较才有鉴别，只有比较才能突出不同地理事象的共性和个性。
在地理学习中，巧用地图，进行比较记忆，形象直观，效果明显。
对照地图，观察南美洲三种地形的分布，并且来与北美洲地形比较：西部都是高大的山系，东部都为低矮的平原和高原(山地)，这两洲相似的地形特征跃然图上。
而北美洲高原(山地)、平原基本南北纵列分布，南美洲高原、平原基本呈纬向平行相间分布的不同地形表现也会深深地刻在脑海之中。
3.利用地图，M18x记忆地理知识之间有各种各样的相关联系，地理联想是理解、识记的途径与回忆线索。
联想的方式途径很多。
例如：从图中看到印度乞拉朋齐的位置面临西南季风多地形雨，而联想到我国火烧寮多地形雨的位置特点;面对北美洲地形图了解其“两边高、中间低，山地高原主要集中在中部”;看到热带雨林的常绿高大植物和猿猴、犀牛、鳄鱼等景观，可以联想终年高温多雨的热带雨林气候;看到大西洋洋流图而联想到太平洋洋流系统等等。
借助地图，通过联想，不仅掌握了新学的地理知识，而且也有利于巩固原来学过的知识，使之记忆得更加牢固。
4.图文切换，认知记忆抽象复杂的地理关系，单靠综合性的语言文字记忆是困难的，借助各种图表来理解和记忆就比较容易了。
绘制亚洲地形图简单的方法引言绘制地形图是地理学中重要的一部分，它能够帮助人们更好地理解地球上的地貌、形成原因以及地球的地理特征。
亚洲作为世界上最大的大陆之一，具有丰富多样的地形类型。
本文将介绍一些简单的方法，帮助读者绘制亚洲地形图。
准备工作在开始之前，您需要准备以下材料：1. 一张空白的地图背景。
可以从互联网上下载一张亚洲地图，确保它是高质量的，并且清晰显示国界和主要地理特征。
2. 针对地图的地理数据。
您可以使用地理信息系统（GIS）软件或在线地图服务获取这些数据。
3. 彩色铅笔或者绘图工具。
选择一组颜色明亮且易于区分的铅笔，以便您能够绘制不同的地形特征。
4. 图例。
为了确保您的地形图易于理解，您需要制作一个图例，以便读者可以理解地图上各种符号和颜色的含义。
步骤准备好了材料和数据之后，您可以按照以下步骤进行亚洲地形图的绘制：1. 绘制海洋和陆地首先，在地图上使用浅蓝色填充海洋区域。
确保您为地图上的每个岛屿和大陆绘制边界线，以便于识别。
使用适当的绿色或棕色填充陆地区域，以使其与海洋区域区分开来。
2. 绘制山脉和丘陵使用黑色或深绿色的铅笔勾勒山脉的轮廓。
根据数据，确认山脉的位置和形状，并绘制相应的山峰和峡谷。
使用较浅的绿色填充山脉的区域，以突出山地的特征。
对于丘陵，可以使用浅绿色的铅笔绘制小而平缓的山丘。
确保将丘陵与山脉和平原区域进行区分。
3. 绘制平原和高原使用黄色铅笔绘制平原和高原的轮廓。
平原一般是较低且平坦的区域，而高原则是较高且平坦的区域。
使用适当色调的黄色填充这些区域。
4. 绘制河流和湖泊使用蓝色铅笔绘制亚洲地图上的河流和湖泊。
确保将它们与海洋和陆地区域区分开来。
对于大河和长湖，您可以使用较宽的铅笔来绘制它们的轮廓，并使用深蓝色填充它们。
对于小河和湖泊，使用细铅笔绘制它们的轮廓并使用浅蓝色填充。
5. 添加其他地理特征根据需要，您可以绘制其他地理特征，如沙漠、盆地、小岛等。
根据地理数据，选择适当的颜色和符号来表示它们。

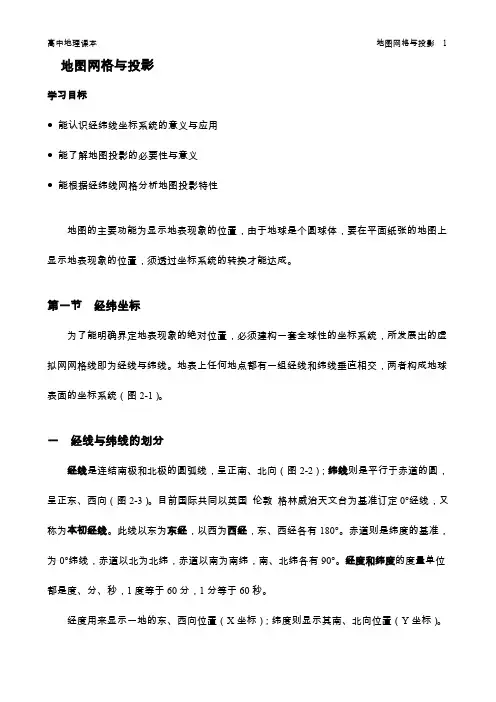

地图网格与投影学习目标●能认识经纬线坐标系统的意义与应用●能了解地图投影的必要性与意义●能根据经纬线网格分析地图投影特性地图的主要功能为显示地表现象的位置，由于地球是个圆球体，要在平面纸张的地图上显示地表现象的位置，须透过坐标系统的转换才能达成。
第一节经纬坐标为了能明确界定地表现象的绝对位置，必须建构一套全球性的坐标系统，所发展出的虚拟网网格线即为经线与纬线。
地表上任何地点都有一组经线和纬线垂直相交，两者构成地球表面的坐标系统（图2-1）。
一经线与纬线的划分经线是连结南极和北极的圆弧线，呈正南、北向（图2-2）；纬线则是平行于赤道的圆，呈正东、西向（图2-3）。
目前国际共同以英国 伦敦 格林威治天文台为基准订定0°经线，又称为本初经线。
此线以东为东经，以西为西经，东、西经各有180°。
赤道则是纬度的基准，为0°纬线，赤道以北为北纬，赤道以南为南纬，南、北纬各有90°。
经度和纬度的度量单位都是度、分、秒，1度等于60分，1分等于60秒。
经度用来显示一地的东、西向位置（X坐标）；纬度则显示其南、北向位置（Y坐标）。
地表上任一地点的绝对位置都可以用经度和纬度表示，例如︰台中火车站位置是（24°08'12"N ，120°41'05"E ）。
▲图2-1 经纬线网格。
经纬线网格是互相垂直的网线，可以用来界定地表任何一点的坐标位置。
▲图2-2 经线。
经线连结南、北极，为正南、北向，因此 B 点在 A 点的正南方。
▲图2-3 纬线。
纬线平行于赤道，呈正东、西向，因此D 点在C 点的正东方。
二 经线和纬线长度变化经线皆相交于南、北两极点，因此每条经线的长度大致相同，但由于地球的形状稍微扁平，因此不同纬度地区1°纬度间的经线弧长有些微差距，低纬地区较短，而高纬地区较长（表2-1、图2-4），平均约111公里。

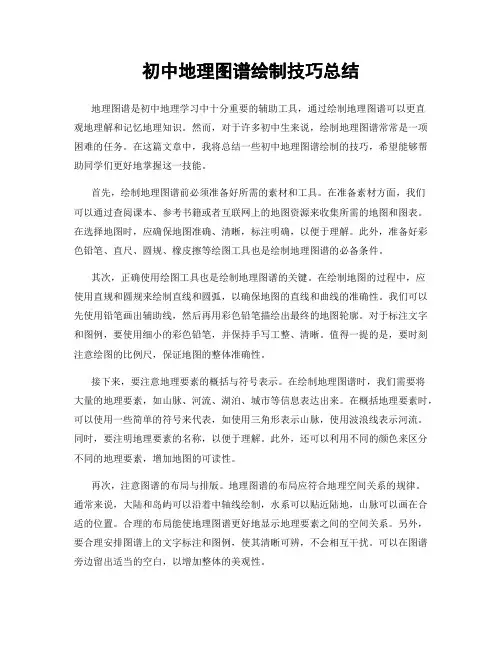

初中地理图谱绘制技巧总结地理图谱是初中地理学习中十分重要的辅助工具，通过绘制地理图谱可以更直观地理解和记忆地理知识。
然而，对于许多初中生来说，绘制地理图谱常常是一项困难的任务。
在这篇文章中，我将总结一些初中地理图谱绘制的技巧，希望能够帮助同学们更好地掌握这一技能。
首先，绘制地理图谱前必须准备好所需的素材和工具。
在准备素材方面，我们可以通过查阅课本、参考书籍或者互联网上的地图资源来收集所需的地图和图表。
在选择地图时，应确保地图准确、清晰，标注明确，以便于理解。
此外，准备好彩色铅笔、直尺、圆规、橡皮擦等绘图工具也是绘制地理图谱的必备条件。
其次，正确使用绘图工具也是绘制地理图谱的关键。
在绘制地图的过程中，应使用直规和圆规来绘制直线和圆弧，以确保地图的直线和曲线的准确性。
我们可以先使用铅笔画出辅助线，然后再用彩色铅笔描绘出最终的地图轮廓。
对于标注文字和图例，要使用细小的彩色铅笔，并保持手写工整、清晰。
值得一提的是，要时刻注意绘图的比例尺，保证地图的整体准确性。
接下来，要注意地理要素的概括与符号表示。
在绘制地理图谱时，我们需要将大量的地理要素，如山脉、河流、湖泊、城市等信息表达出来。
在概括地理要素时，可以使用一些简单的符号来代表，如使用三角形表示山脉，使用波浪线表示河流。
同时，要注明地理要素的名称，以便于理解。
此外，还可以利用不同的颜色来区分不同的地理要素，增加地图的可读性。
再次，注意图谱的布局与排版。
地理图谱的布局应符合地理空间关系的规律。
通常来说，大陆和岛屿可以沿着中轴线绘制，水系可以贴近陆地，山脉可以画在合适的位置。
合理的布局能使地理图谱更好地显示地理要素之间的空间关系。
另外，要合理安排图谱上的文字标注和图例，使其清晰可辨，不会相互干扰。
可以在图谱旁边留出适当的空白，以增加整体的美观性。
最后，要不断练习和反思，改进绘图技巧。
绘制地理图谱需要持续的练习和不断的积累，只有通过不断地反思和改进，才能不断提高绘图的水平。
简易地理板图（板画）绘画技巧地理板图又叫地理黑板图。
是地理教师在教学过程中，凭借自己的记忆和熟练技巧，用简单的工具（如各色粉笔）和简练的笔法，把复杂的地理事物和现象迅速描绘在黑板上的简略地理图画。
主要包括地理略图、形态图、剖面图和过程图等主要类型。
其中，后三种又被称为地理板画。
一、学习简易地理板图（板画）绘画的意义地理板图只取神似，不计细节，旨在抓住特征，突出重点，说明地理问题。
在地理教学中具有十分重要的作用。
所有教学技术手段都有自身的价值和存在的意义。
我们发展现代教学技术，并不是要抛弃一切传统的教学技术，而是要把现代教学技术和传统教学手段结合起来，努力挖掘所有教学技术手段的使用价值，积极促进各种技术手段之间的协同互补，从而促进教学技术体系整体协调发展。
二、简易地理板图（板画）速绘的基本要求简易地理板图的绘画具有三要素，即略、像、快。
评价地理板图的优劣，主要应从以下几个方面入手：1．板图形式简略、美观要求线条流畅、简练、清晰；色彩鲜明、爽目；富于表现性，使人看之悦目。
切忌支离破碎，随手乱画，为此必须做好原图的简化工作。
（图1、2）2．内容准确，重点突出讲求地理科学性，明确图上各种地理要素之间的关系；突出所要表达的主要地理事物和现象。
3．作图迅速，与语言同步要具有熟练的作图技巧，迅速成图；应与教学语言配合协调，同步进行。
切忌为作图而作图。
图1 澳大利亚略图图 2 五带的划分三、简易地理板图（板画）绘画技巧及训练地理板图的速绘历来都被看成是少数人的天赋，对多数人来说，是可望而不可及的。
传统的板图描绘技法大都落笔只画一点、一线，费时多、效率低，且技法难以掌握。
许多教师往往因画跟不上讲，影响教学进程而放弃。
近年来，随着教学改革的不断深入，有关专家已大胆地改革了传统的绘图方法，在作图速度上有很大突破，形成了简单易学的作图技巧。
归纳起来大致可包括绘图工具的制作、笔法的运用和作图要领等。
1．工具的制作简易板图绘画技巧大大提高了作图的速度，落笔成片，一笔多点、多线，从而使作图速度提高了几倍，乃至几十倍之多。
