图像计算题化学图像题：就是将化学变化过程中的某些量的变化以曲线、直线的形式表示的习题，这类题目形象直观、简明清晰、知识面广、综合性强等特点。

图像题的出现不仅能考查对化学基础知识的掌握程度，而且还能考查观察、想象、分析、综合应用知识的能力。

究其内容而言，主要有溶解度、溶液的稀释、溶液的导电性、沉淀量、化学反应过程等图像题；从形式上看，由单线图像题、多线图像题常见的类型为：反应过程与时间的关系、溶液与酸碱度的关系、固体与溶液反应不同量的变化关系、标签题等。

易错易混解题时要特别注意图像的“三点、一线、两坐标”的含义，三点为起点、最高点或最低点、转折点、一线为平行于坐标轴的直线及变化趋势、两坐标为坐标轴的含义。

练习11．某厂排放的废水中含有碳酸钠，易造成环境污染。

化学兴趣小组为该厂设计废水处理和利用的方案．讲行了如下实验：取过滤后的水样200 g，逐滴加入稀盐酸至恰好不再产生气体为止，反应过程中生成气体与所加稀盐酸的质量关系如图所示。

请回答下列问题(不考虑水样中杂质的影响)：（1）反应生成C02气体的质量是 g；（2）反应后生成氯化钠的质量是多少?(写出计算过程)（3）农业上常用10％一20％的氯化钠溶液来选种。

请通过列式计算判断：上述实验反应后所得溶液能否直接用于农业上选种?2．实验室欲测定一瓶标签破损的稀H2SO4的溶质质量分数。

现取10g稀硫酸样品，将5%的NaOH溶液逐滴加入到样品中，边加边搅拌，随着NaOH 溶段加入，溶液液的pH的变化如图所示。

试回答：（1）a点溶液中含有的离子有____________________________。

（2）当pH＝7时，消耗NaOH溶液中NaOH的质量为____________。

（3）计算稀H2SO4的溶质质量分数。

3．为测定锌铜合金中锌的含量，取该合金放入如图 14 盛有稀硫酸的锥形瓶中，发生反应： Zn+H2SO4=ZnSO4+H2↑。

多次实验后，取平均值所得数据如下表：若不考虑干燥剂吸收空气中的水蒸气，计算：（1）根据质量守恒定律求生成氢气的质量。

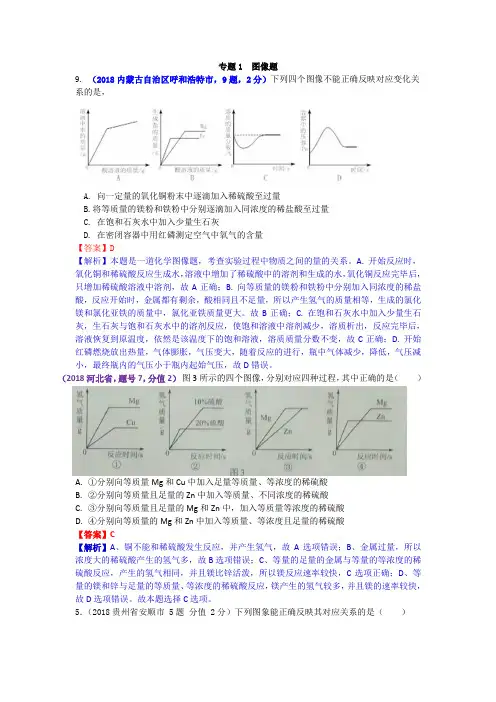

专题1 图像题9. （2018内蒙古自治区呼和浩特市，9题，2分）下列四个图像不能正确反映对应变化关系的是，A. 向一定量的氧化铜粉末中逐滴加入稀硫酸至过量B.将等质量的镁粉和铁粉中分别逐滴加入同浓度的稀盐酸至过量C. 在饱和石灰水中加入少量生石灰D. 在密闭容器中用红磷测定空气中氧气的含量【答案】D【解析】本题是一道化学图像题，考查实验过程中物质之间的量的关系。

A. 开始反应时，氧化铜和稀硫酸反应生成水，溶液中增加了稀硫酸中的溶剂和生成的水，氧化铜反应完毕后，只增加稀硫酸溶液中溶剂，故A正确；B. 向等质量的镁粉和铁粉中分别加入同浓度的稀盐酸，反应开始时，金属都有剩余，酸相同且不足量，所以产生氢气的质量相等，生成的氯化镁和氯化亚铁的质量中，氯化亚铁质量更大。

故B正确；C. 在饱和石灰水中加入少量生石灰，生石灰与饱和石灰水中的溶剂反应，使饱和溶液中溶剂减少，溶质析出，反应完毕后，溶液恢复到原温度，依然是该温度下的饱和溶液，溶质质量分数不变，故C正确；D. 开始红磷燃烧放出热量，气体膨胀，气压变大，随着反应的进行，瓶中气体减少，降低，气压减小，最终瓶内的气压小于瓶内起始气压，故D错误。

（2018河北省，题号7，分值2）图3所示的四个图像，分别对应四种过程，其中正确的是（）A.①分别向等质量Mg和Cu中加入足量等质量、等浓度的稀硫酸B.②分别向等质量且足量的Zn中加入等质量、不同浓度的稀硫酸C.③分别向等质量且足量的Mg和Zn中，加入等质量等浓度的稀硫酸D.④分别向等质量的Mg和Zn中加入等质量、等浓度且足量的稀硫酸【答案】C【解析】A、铜不能和稀硫酸发生反应，并产生氢气，故A选项错误；B、金属过量，所以浓度大的稀硫酸产生的氢气多，故B选项错误；C、等量的足量的金属与等量的等浓度的稀硫酸反应，产生的氢气相同，并且镁比锌活泼，所以镁反应速率较快，C选项正确；D、等量的镁和锌与足量的等质量、等浓度的稀硫酸反应，镁产生的氢气较多，并且镁的速率较快，故D选项错误。

专题一坐标图像题1．下列图像不能正确反映其对应变化关系的是( )2．下列图像与对应的实验操作不相符合的是( )3．下列图像中有关量的变化趋势与对应叙述关系正确的是( )( )4．下列图像能正确反映对应实验操作的是5．下列图像与相应操作过程不相符的是( )6．下列图像不能正确反映其变化过程的是( )7．下列图像不能正确反映其对应操作中各量变化关系的是( )8．下列各图像能正确反映其对应操作中各量变化关系的是( )9．下列图像与对应的叙述不相符合的是( )10．已知：Na 2CO 3＋H 2O ＋CO 2=== 2NaHCO 3将二氧化碳气体缓慢通入到一定质量的Na 2CO 3溶液中，测得变量y 随时间的变化趋势如图所示。

变量y 可表示的是( )A ．溶剂的质量B ．溶液中碳元素的质量C ．碳酸钠的质量分数D ．溶液中钠元素的质量 专题一 坐标图像题1．C2．A 【解析】A 项，向稀盐酸中加入碳酸钙粉末发生反应：CaCO 3＋2HCl=== CaCl 2＋H 2O ＋CO 2↑，每溶解100份质量的碳酸钙，产生44份质量的二氧化碳，故随着反应进行，溶液质量逐渐增大，反应结束后，溶液质量不再改变，图像与对应的实验操作不相符；B 项，甲烷在盛有足量空气的密闭容器中燃烧，空气中的氮气不参与反应，其质量不发生变化，图像与对应的实验操作相符；C 项，向等质量的锌、铁中滴加等质量分数的稀硫酸，起始时，稀硫酸完全反应，产生氢气的质量相等，曲线重合，随着反应的进行，锌先反应完，气体的质量不再改变，铁继续反应，最终铁反应产生氢气的质量大于锌，图像与对应的实验操作相符；D 项，加热混有MnO 2的KMnO 4制O 2，KMnO 4分解产生K 2MnO 4、MnO 2和O 2，随着反应的进行，MnO 2的质量逐渐增大，KMnO 4完全分解后，MnO 2的质量不再改变，由于KMnO 4中混有MnO 2，故起始时MnO 2的质量大于0，图像与对应的实验操作相符。

2018年人教版中考化学试题汇编：图像类试题1. （2018•湖北咸宁）下列图像正确反映对应变化关系的是( )A. 常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应B. 向一定量的氢氧化钠溶液中滴加pH＝3的稀盐酸C. 加热一定质量的高锰酸钾D. 氢气还原一定质量的氧化铜【答案】C【解析】A、常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应生成氢气的质量铁比锌多，故错误；B、最终溶液的pH 不可能低于3，故错误；C、开始时，高锰酸钾中含有锰元素，随着反应的进行，固体质量减小，锰元素的质量分数增加，当反应停止后，锰元素的质量分数不变，故正确；D、氢气还原一定质量的氧化铜有铜生成，故最终固体的质量不可能降低为0，故错误。

故选C。

2. （2018•陕西）氧化铜与稀盐酸发生反应时，容器中溶液总质量随时间的变化由线如图所示。

下列说法正确的是( )A. 该实验是将氧化铜逐渐加入稀盐酸中B. n点和m点对应溶液中铜元素质量不相等C. n点和m点对应溶液蒸发结晶后得到的固体成分相同D. 该曲线不能反映溶液中溶剂质量随时间的变化关系【答案】C【解析】由图可知，n点时，氧化铜与稀盐酸恰好完全反应，m点时稀盐酸过量。

A、该实验是将稀盐酸逐渐加入氧化铜中，错误；B、n点时，氧化铜与稀盐酸恰好完全反应，m点时稀盐酸过量，即n点之后，铜元素的质量不再增加，故n点和m点对应溶液中铜元素质量相等，错误；C、n点时，氧化铜与稀盐酸恰好完全反应，溶液中溶质是氯化铜；m点时，溶液中溶质是氯化铜和盐酸，故n点和m点对应溶液蒸发结晶后得到的固体都是氯化铜，成分相同，正确；D、n点时，氧化铜与稀盐酸恰好完全反应，m点时稀盐酸过量，该实验是将稀盐酸逐渐加入氧化铜中，该曲线能反映溶液中溶剂质量随时间的变化关系，错误。

故选C。

3. （2018•四川德阳）向一定质量的CaCl2和HCl的混合溶液中逐滴加入溶质质量分数为10.6%的Na2CO3溶液，实验过程中加入Na2CO3溶液的质量与产生沉淀或气体的质量关系如图所示。
