832微电子器件-电子科技大学2015硕士入学考试真题

电子科技大学2015年硕士入学考试复试成绩
（更新时间：2015年4月7日18:20）
说明：
1、学校将根据学院上报陆续公布学院复试成绩及意见，部分研究方向、导师等信息在4月底前确定。

2、未录取考生可参加院内调剂、校内调剂或校外调剂，详见《电子科技大学2015年硕士入学考试复试工作办法》。

3、考生对复试成绩、学院意见如有异议请向学院研究生科提出，如仍有异议再向研招办提出。

4、拟上报考生经公示、教育部录检合格后才确定为正式录取，正式录取以录取通知书为准。

5、考生信息核对网址：/ssfs，4月30日核对截止。

6、调档：录取类别为非定向或自筹的新生必须在9月1日前将个人档案调入学院，5月发放调档函，邮寄地址为学校硕士复试系统登记的考生通信地址。

委培协议：除强军计划、国防生外，其他录取类别为定向或委培的新生必须在新生报到入学时将委培协议书一式三份交“研究生院报到验证处”盖章（电子科技大学研招网“资料下载”，除研招办签字盖章留空外，其他内容均需如实填写完整并签字盖章）。

录取通知书：5月发放录取通知书，邮寄地址为学校硕士复试系统登记的考生通信地址。

考试科目：832 微电子器件一、填空题（共45分，每空1.5分）1、根据输运方程，载流子的（扩散）电流主要与载流子浓度梯度相关，而（漂移）电流主要与载流子浓度相关。

2、俄歇复合的逆过程是（碰撞电离）。

3、当PN结反偏时候，反向电流由（少子）扩散电流和势垒区（产生）电流构成。

4、在二极管的反向恢复过程中，中性区存储的非少子浓度降低有两个原因，一是（载流子复合），二是（反向电流抽取）。

5、薄基区二极管是指P区和N区中至少有一个区的长度远小于该区的（少子扩散长度）。

在其它条件相同的情况下，薄基区二极管的中性区宽度越（小），扩散电流越大。

6、（热击穿）又称为二次击穿，这种击穿通常是破坏性的。

7、双极型晶体管的基区少子渡越时间是指少子在基区内从发射结渡越到集电结的平均时间，等于（基区非平衡少子电荷）除以基区少子电流。

8、半导体薄层材料的方块电阻与材料的面积无关，而与（掺杂浓度）和（厚度）相关。

（备注：填电阻率和厚度也可以）。

9、双极型晶体管的电流放大系数具有（正）温度系数，双极型晶体管的反向截止电流具有（正）温度系数。

（填”正”，”负”或”零”）10、双极型晶体管用于数字电路时，其工作点设置在（截至）区和（饱和）区；MOSFET用于模拟电路时，其直流工作点设置在（饱和）区。

11、由于短沟道器件的沟道长度非常短，起源于漏区的电力线将有一部分贯穿沟道区终止于源区，造成源漏之间的（势垒高度）降低，从而造成漏极电流的（变大）。

（第二个空填”变大”，”变小”或”不变”）12、高频小信号电压是指信号电压是指信号电压的振幅小于（KT/q）；高频小信号通常是叠加在（直流偏置）上的。

13、MOSFET漏源击穿的机理有两种，一种是（漏极PN结击穿），一种是（沟道穿通）。

14、漏源交流短路的情况下，MOSFET的（沟道载流子）电荷随（栅极）电压的变化，定义为MOSFET的本征栅极电容。

15、长沟道MOSFET的跨导与沟道长度（成反比），与栅源电压（成正比），而发生速度饱和的短沟道MOSFET的跨导与沟道长度（无关）。

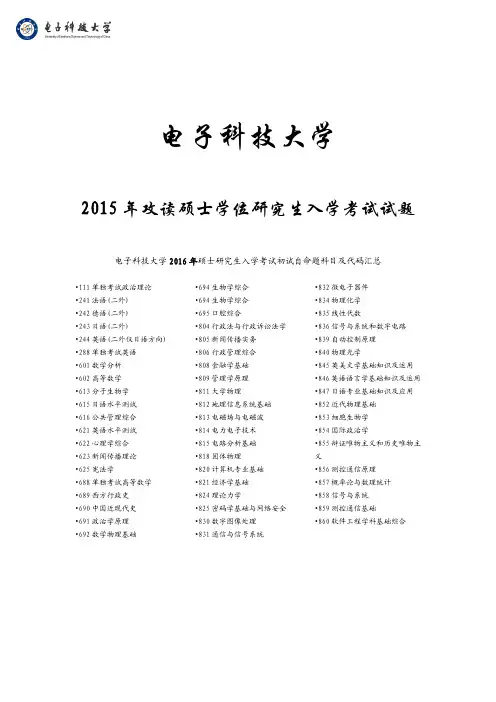

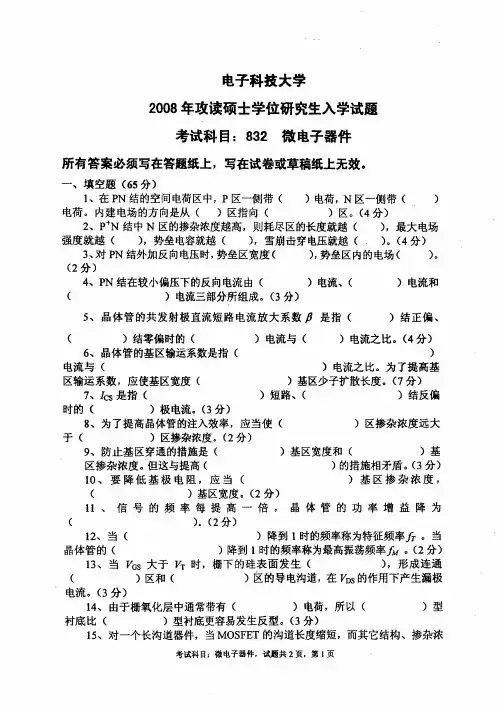

电子科技大学2015年攻读硕士学位研究生入学考试试题电子科技大学2016年硕士研究生入学考试初试自命题科目及代码汇总•111单独考试政治理论•241法语(二外)•242德语(二外)•243日语(二外)•244英语(二外仅日语方向) •288单独考试英语•601数学分析•602高等数学•613分子生物学•615日语水平测试•616公共管理综合•621英语水平测试•622心理学综合•623新闻传播理论•625宪法学•688单独考试高等数学•689西方行政史•690中国近现代史•691政治学原理•692数学物理基础•694生物学综合•694生物学综合•695口腔综合•804行政法与行政诉讼法学•805新闻传播实务•806行政管理综合•808金融学基础•809管理学原理•811大学物理•812地理信息系统基础•813电磁场与电磁波•814电力电子技术•815电路分析基础•818固体物理•820计算机专业基础•821经济学基础•824理论力学•825密码学基础与网络安全•830数字图像处理•831通信与信号系统•832微电子器件•834物理化学•835线性代数•836信号与系统和数字电路•839自动控制原理•840物理光学•845英美文学基础知识及运用•846英语语言学基础知识及运用•847日语专业基础知识及应用•852近代物理基础•853细胞生物学•854国际政治学•855辩证唯物主义和历史唯物主义•856测控通信原理•857概率论与数理统计•858信号与系统•859测控通信基础•860软件工程学科基础综合电子科技大学2015年攻读硕士学位研究生入学考试试题考试科目：832 微电子器件注：所有答案必须写在答题纸上，写在试卷或草稿纸上均无效。

一、填空题（共45分，每空1分）1、泊松方程的积分形式即是（）定理，它的物理意义是：流出一个闭合曲面的电通量等于该闭合曲面围成的体积内的（）。

2、PN结的扩散电容和势垒电容有很多不同之处。

“电磁场与电磁波”试题 共 3 页 第 1 页电子科技大学2015年攻读硕士学位研究生入学考试试题考试科目：813 电磁场与电磁波注：所有答案必须写在答题纸上，做在试卷或草稿纸上无效。

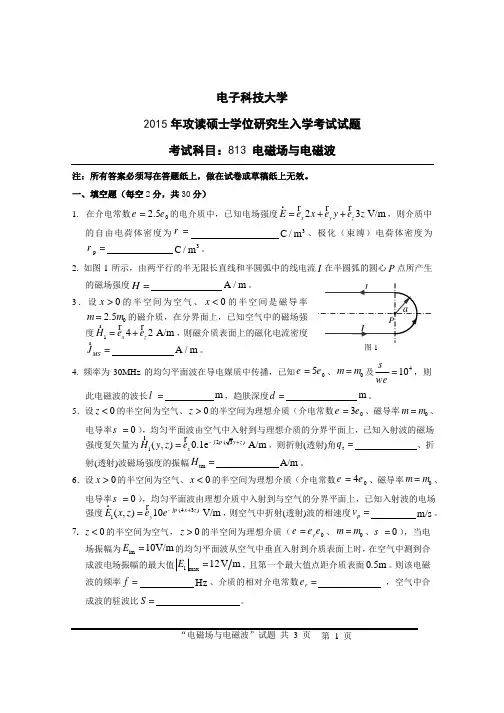

一、填空题（每空2分，共30分）1. 在介电常数02.5e e =的电介质中，已知电场强度23V/m x y z E e x e y e z =++r r r r，则介质中的自由电荷体密度为r = 3C /m 、极化（束缚）电荷体密度为p r = 3C /m 。

2. 如图1所示，由两平行的半无限长直线和半圆弧中的线电流I 在半圆弧的圆心P 点所产生的磁场强度H= A /m 。

3．设0>x 的半空间为空气、0<x 的半空间是磁导率02.5m m =的磁介质，在分界面上，已知空气中的磁场强度142A/m x z H e e =+r r r，则磁介质表面上的磁化电流密度MS J =rA /m 。

4. 频率为30MHz 的均匀平面波在导电媒质中传播，已知05e e =、0m m =及410swe=，则此电磁波的波长l = m ，趋肤深度d = m 。

5．设0z <的半空间为空气、0z >的半空间为理想介质（介电常数03e e =、磁导率0m m =、电导率0s =），均匀平面波由空气中入射到与理想介质的分界平面上，已知入射波的磁场强度复矢量为2)i (,)0.1e A/m j z x H y z e p -+=r r，则折射(透射)角t q = 、折射(透射)波磁场强度的振幅tm H = A/m 。

6．设0>x 的半空间为空气、0<x 的半空间为理想介质（介电常数04e e =、磁导率0m m =、电导率0s =），均匀平面波由理想介质中入射到与空气的分界平面上，已知入射波的电场强度(43)i (,)10V/m j x z y E x z e e p -+=r r ，则空气中折射(透射)波的相速度p v = m/s 。

主要考察学生掌握“微电子器件”的基本知识、基本理论的情况，以及用这些基本知识和基本理论分析问题和解决问题的能力。

二、内容
1．半导体器件基本方程
1）半导体器件基本方程的物理意义
2）一维形式的半导体器件基本方程
3）基本方程的主要简化形式
2．PN 结
1）突变结与线性缓变结的定义
2）PN 结空间电荷区的形成
3）耗尽近似与中性近似
4）耗尽区宽度、内建电场与内建电势的计算
5）正向及反向电压下 PN 结中的载流子运动情况
6）PN 结的能带图
7）PN 结的少子分布图
8)PN 结的直流伏安特性
9）PN 结反向饱和电流的计算及影响因素
10）薄基区二极管的特点
11）大注入效应
12）PN 结雪崩击穿的机理、雪崩击穿电压的计算及影响因素、齐纳击穿的机理及特点、热击穿的机理
13）PN 结势垒电容与扩散电容的定义、计算与特点
14）PN 结的交流小信号参数与等效电路
15）PN 结的开关特性与少子存储效应
3．双极型晶体管
1）双极型晶体管在四种工作状态下的少子分布图与能带图
2）基区输运系数与发射结注入效率的定义及计算
3）共基极与共发射极直流电流放大系数的定义及计算
4）基区渡越时间的概念及计算
5）缓变基区晶体管的特点
6）小电流时电流放大系数的下降
7）发射区重掺杂效应
8）晶体管的直流电流电压方程、晶体管的直流输出特性曲线图
9）基区宽度调变效应
10）晶体管各种反向电流的定义与测量
11）晶体管各种击穿电压的定义与测量、基区穿通效应
12）方块电阻的概念及计算
13）晶体管的小信号参数。

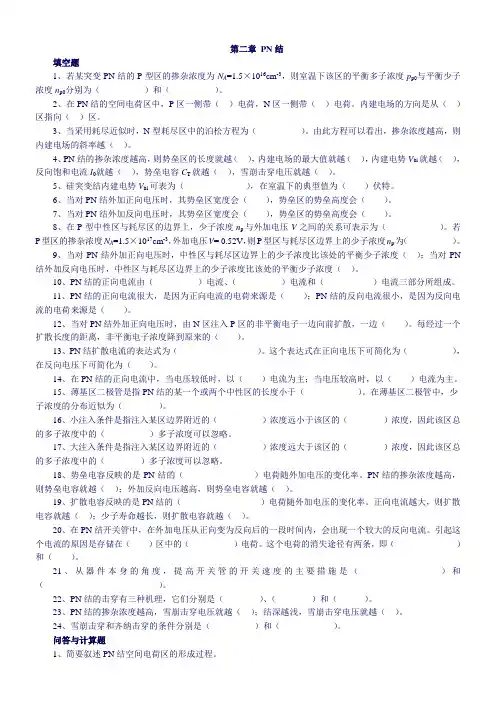

第二章PN结填空题1、若某突变PN结的P型区的掺杂浓度为N A=1.5×1016cm-3，则室温下该区的平衡多子浓度p p0与平衡少子浓度n p0分别为（）和（）。
