X射线射线在物质中的衰减规律分析X射线是一种电磁波，具有很高的穿透能力。
当X射线通过物质时，会发生衰减，其衰减规律可以通过对X射线的相互作用、吸收和散射进行分析得出。
X射线在物质中的衰减主要受以下几个因素的影响：1.光子能量：X射线的能量决定了它在物质中的穿透能力。
能量较高的X射线，其穿透能力更强，相对衰减较小。
2.物质的原子序数和密度：物质的原子序数越大，其与X射线的相互作用越强，吸收和散射的几率越大。
此外，物质的密度也会影响到X射线的穿透能力。
3.物质的厚度：物质的厚度越大，X射线在其中的衰减越明显。
衰减规律可以用贝尔-朗伯定律表示：通过一定厚度的物质的射线强度与初始射线强度之比等于e的负一次方。
4.材料的吸收特性：不同的物质对X射线的吸收情况不同，这取决于物质的化学组成和结构。
一些元素（如铅）对X射线有很强的吸收能力，可以用作防护材料。
在实际应用中，通过测量X射线透射或散射的强度，可以对物质进行成分分析和缺陷检测。
常见的X射线衰减规律有：1.能谱吸收规律：当X射线通过物质时，其能量光子被物质吸收，只有剩余能量光子透射。
吸收的能量与物质的厚度成正比。
根据具体的应用需求，可以通过测量透射X射线的能量谱进行物质成分和浓度的分析。
2.指数规律：当X射线通过物质时，其透射强度与物质的厚度呈指数关系。
例如，当X射线通过一定厚度的物质时，其透射强度为初始强度的1/10，再通过同样厚度的物质时，透射强度为初始强度的1/100，以此类推。
具体的指数衰减规律可以通过测量得到。
3.拉伯衰减规律：对于均匀介质，X射线透射强度与厚度的乘积成指数关系。
即透射强度与物质厚度的乘积等于e的负一次方。
这个规律适用于厚度比较小的样品，但不适用于厚度相对较大的样品。
需要注意的是，以上衰减规律是在理想条件下的近似描述，实际情况可能受到多种因素的影响，如能谱漂移、散射、复合效应等。
此外，物质的成分、结构和形态等因素也可能对X射线的吸收和散射产生影响，因此在具体的应用中需要进行更详细的分析和研究。

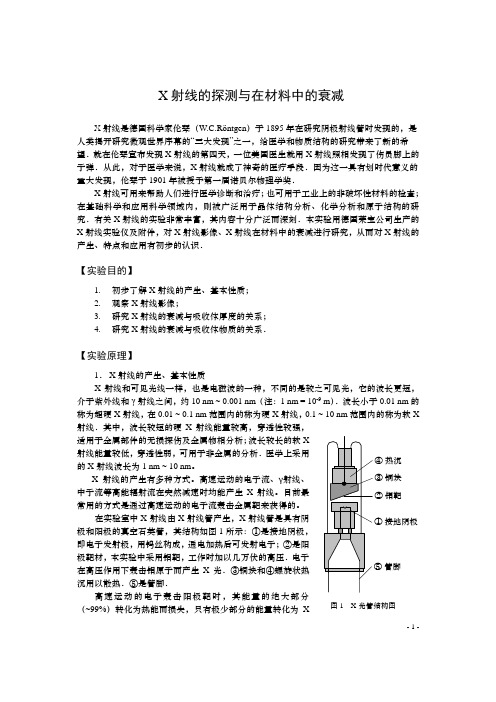

X射线的探测与在材料中的衰减X射线是德国科学家伦琴（W.C.Röntgen）于1895年在研究阴极射线管时发现的，是人类揭开研究微观世界序幕的“三大发现”之一，给医学和物质结构的研究带来了新的希望．就在伦琴宣布发现X射线的第四天，一位美国医生就用X射线照相发现了伤员脚上的子弹．从此，对于医学来说，X射线就成了神奇的医疗手段．因为这一具有划时代意义的重大发现，伦琴于1901年被授予第一届诺贝尔物理学奖．X射线可用来帮助人们进行医学诊断和治疗；也可用于工业上的非破坏性材料的检查；在基础科学和应用科学领域内，则被广泛用于晶体结构分析、化学分析和原子结构的研究．有关X射线的实验非常丰富，其内容十分广泛而深刻．本实验用德国莱宝公司生产的X射线实验仪及附件，对X射线影像、X射线在材料中的衰减进行研究，从而对X射线的产生、特点和应用有初步的认识．【实验目的】1.初步了解X射线的产生、基本性质；2.观察X射线影像；3.研究X射线的衰减与吸收体厚度的关系；4.研究X射线的衰减与吸收体物质的关系．【实验原理】1．X射线的产生、基本性质X射线和可见光线一样，也是电磁波的一种，不同的是较之可见光，它的波长更短，介于紫外线和γ射线之间，约10 nm ~ 0.001 nm（注：1 nm = 10-9 m）．波长小于0.01 nm的称为超硬X射线，在0.01 ~ 0.1 nm范围内的称为硬X射线，0.1 ~ 10 nm范围内的称为软X射线．其中，波长较短的硬X射线能量较高，穿透性较强，Array适用于金属部件的无损探伤及金属物相分析；波长较长的软X射线能量较低，穿透性弱，可用于非金属的分析．医学上采用的X射线波长为1 nm ~ 10 nm。
X射线的产生有多种方式。
高速运动的电子流、γ射线、中子流等高能辐射流在突然减速时均能产生X射线。
目前最常用的方式是通过高速运动的电子流轰击金属靶来获得的。
在实验室中X射线由X射线管产生，X射线管是具有阴极和阳极的真空石英管，其结构如图1所示：①是接地阴极，即电子发射极，用钨丝构成，通电加热后可发射电子；②是阳极靶材，本实验中采用钼靶，工作时加以几万伏的高压．电子在高压作用下轰击钼原子而产生X光．③铜块和④螺旋状热沉用以散热．⑤是管脚．高速运动的电子轰击阳极靶时，其能量的绝大部分（~99%）转化为热能而损失，只有极少部分的能量转化为X- 1 -- 2 - 图 2 X 射线管产生的X 射线的波长谱 射线。

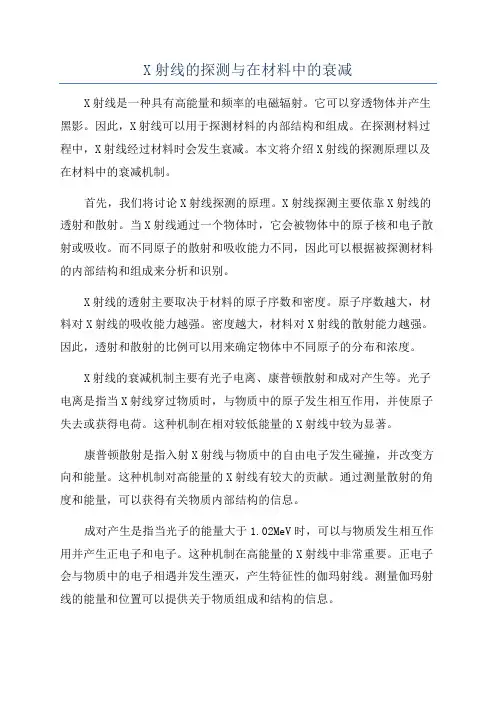

X射线的探测与在材料中的衰减X射线是一种具有高能量和频率的电磁辐射。
它可以穿透物体并产生黑影。
因此，X射线可以用于探测材料的内部结构和组成。
在探测材料过程中，X射线经过材料时会发生衰减。
本文将介绍X射线的探测原理以及在材料中的衰减机制。
首先，我们将讨论X射线探测的原理。
X射线探测主要依靠X射线的透射和散射。
当X射线通过一个物体时，它会被物体中的原子核和电子散射或吸收。
而不同原子的散射和吸收能力不同，因此可以根据被探测材料的内部结构和组成来分析和识别。
X射线的透射主要取决于材料的原子序数和密度。
原子序数越大，材料对X射线的吸收能力越强。
密度越大，材料对X射线的散射能力越强。
因此，透射和散射的比例可以用来确定物体中不同原子的分布和浓度。
X射线的衰减机制主要有光子电离、康普顿散射和成对产生等。
光子电离是指当X射线穿过物质时，与物质中的原子发生相互作用，并使原子失去或获得电荷。
这种机制在相对较低能量的X射线中较为显著。
康普顿散射是指入射X射线与物质中的自由电子发生碰撞，并改变方向和能量。
这种机制对高能量的X射线有较大的贡献。
通过测量散射的角度和能量，可以获得有关物质内部结构的信息。
成对产生是指当光子的能量大于1.02MeV时，可以与物质发生相互作用并产生正电子和电子。
这种机制在高能量的X射线中非常重要。
正电子会与物质中的电子相遇并发生湮灭，产生特征性的伽玛射线。
测量伽玛射线的能量和位置可以提供关于物质组成和结构的信息。
除了上述衰减机制，还有其他因素会影响X射线的衰减，如物质的厚度和密度、入射X射线的能量和强度等。
这些因素会影响X射线的穿透深度和能谱分布，并进一步影响探测结果的准确性和可靠性。
总之，X射线的探测依靠X射线的透射和散射。
通过分析和测量透射和散射的比例、角度和能量，可以获得关于被探测物体内部结构和组成的信息。
X射线的衰减主要取决于物质的原子序数、密度、厚度等因素，以及X射线的能量和强度。
了解X射线的探测原理和衰减机制可以帮助我们更好地理解和应用X射线技术。
X射线射线在物质中的衰减规律分析X(γ)射线是一种高能电磁波辐射，其在物质中的衰减规律可以通过质量吸收系数和线性吸收系数来描述。
具体分析如下：衰减规律分析是通过研究X(γ)射线在物质中的相互作用机制来揭示的。
当X(γ)射线穿过物质时，会与物质中的原子发生相互作用，包括散射、吸收等过程，从而导致射线强度的减弱。
质量吸收系数是用来描述物质对X(γ)射线的吸收能力的。
它定义为单位物质质量中吸收的X(γ)射线能量与入射射线能量之比。
质量吸收系数与物质密度、原子序数以及能量有关。
一般来说，质量吸收系数随着物质密度的增加而增加，随着能量的增加而减小。
在高能量区域，质量吸收系数主要受到光电效应、康普顿散射以及对电子对效应的贡献。
线性吸收系数是用来描述物质对X(γ)射线的吸收能力的另一个重要参数。
它定义为单位路径长度中吸收的射线光子数与入射射线光子数之比。
和质量吸收系数一样，线性吸收系数也与物质密度、原子序数以及能量有关。
线性吸收系数可以通过测量X(γ)射线的透射和吸收光强来确定，透射光强的衰减规律满足指数衰减的形式。
数学上可以用下式表示：I=I₀*e^(-μx)其中，I₀是入射X(γ)射线的强度，I是透射X(γ)射线的强度，μ是线性吸收系数，x是射线通过的物质厚度。
根据上述衰减规律，可以对X(γ)射线在物质中的衰减行为进行分析。
通过测量透射光强，可以确定线性吸收系数，从而了解物质对射线的吸收能力。
比较不同物质的线性吸收系数，可以评估不同物质对X(γ)射线的屏蔽能力，进而选择合适的材料来进行辐射防护。
此外，研究质量吸收系数的变化规律，可以揭示X(γ)射线与原子的相互作用机制，有助于深入理解X(γ)射线在物质中的传播过程。
总结来说，X(γ)射线在物质中的衰减规律可以通过质量吸收系数和线性吸收系数来描述。
通过测量透射光强，可以确定线性吸收系数，从而了解物质对射线的吸收能力。
研究衰减规律有助于评估不同物质的屏蔽能力，选择合适的材料进行辐射防护。

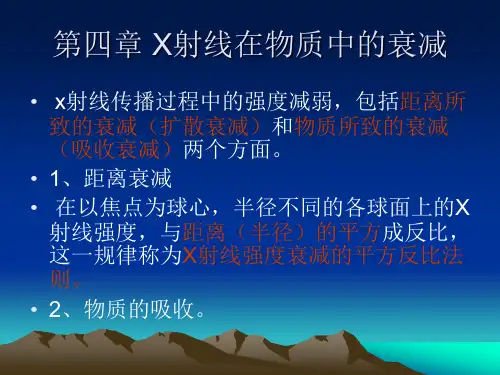

第四节X射线在物质中的衰减
扩散衰减
引起X 射线在物质内传播过程中的强度减弱，包括传播过程中扩散衰减和吸收衰减两方面
对于均匀介质中的X 射线源在空间各个方向辐射时，若不考虑介质的吸收，与普通点光源一样，在半径不同的球面上，X 射线的减弱遵守反平方规律即：
212221r
r I I 式中I 1，I 2分别为r 1和r 2的球面上X 射线的强度。
吸收衰减X 射线通过物质时，与物质发生相互作用过程中由于吸收和散射导致入射方向X 射线强度减少。
适用于真空
一、单能X 射线在物质中的衰减规律
单能窄束X 射线在物质中的衰减规律可表示为
0x
I I e μ-=X 射线强度衰减到其初始值一半时所需某种物质的衰减厚度定义为半价层（half-value layer, HVL).
1. 衰减规律
2. 半价层μ
693
.0=HVL 3. 宽束X 射线宽束X 射线就是指含有散射线成分的X 射线束。
线性衰减系数，不是一个常数，而是与吸收体的厚度，面积，形状，探测器和吸收体间的距离以及光子的能量有关。
是积累因子，描述了散射光子
对辐射衰减的影响
x e BI I μ-=01-34
n s s n n N N N N N N N B n +=+==1n
N 为物质中所考虑那一点的未经相互作用原射线光子计数率；1-35
物理意义：其大小反映了在考虑那一点散射光子对光子数的贡献。
对宽束而言B>1,理想窄束条件下B=1.
B 近似计算：
s N 为物质中所考虑那一点的散射线光子计数率；
1B x
μ=+
二、连续X 射线在物质中的衰减规律
一般情况下，X 射线束是由能量连续分布的光子组成。
当穿过一定厚度的物质时，各能量成分衰减的情况并不一样，它不遵守单一的指数衰减规律，因此连续X 射线的衰减规律比单能X 射线复杂的多。
理论上连续能谱窄束X 射线的衰减可由下式描述
12n
I I I I =+++ 1201020n x
x x n I e I e I e μμμ---=+++ 式中，I 1、I 2、……I n 表示各种能量X 射线束的透过强度；I 01、I 02、……I 0n 表示各种能量X 射线束的入射强度；
x 为吸收物质层的厚度。
1μ2μn μ、、……表示各种能量X 射线1. 连续X 射线的衰减规律
2. 连续X
射线在物质中的衰减特点
连续能谱的X射线束是能量从最小值到最大值之间的各种光子组成的混合线束，当连续X射线通过物质层时，其量和质
都变化。
连续能谱X 射线随吸收物质厚度的变化
特点：X 射线的强度降低；X 射线的平均能量提高；X 射线能谱的宽度变窄；特征X 射线没有变化。
管电压和虑过是决定X 射线线质的重要条件。
3. 决定X射线穿过物体时衰减程度的因素：
①X射线本身的性质
一般地讲，入射光子的能量越大，X射线的穿透能力就越强；
②物质的密度
吸收物质的密度对X射线的减弱影响是正比关系。
如物质密度加倍，则它对X射线的衰减也要加倍。
③原子序数
④每千克物质含有的电子数
X射线的衰减与一定厚度内的电子数有关。
每克电子数越多的物质比电子数少的物质更容易衰减X射线。
三、X射线的滤过
1. X射线滤过
在X射线管出口放置一定均匀厚度的金属，预先把X射线
束中的低能成分吸收掉，将X射线的平均能量提高，这
种过程就是所谓滤过。
X射线的滤过分为固有滤过和附加滤过。
2. 固有滤过
固有滤过是指X射线机设备本身的滤过，即从X射线管阳极靶到不可拆卸的滤过板之间滤过的总和，它包括X射线的管壁，绝缘油层，管套上的窗口和不可拆卸的滤过板。
一般用铝当量表示。
铝当量是指一定厚度的铝板与其他滤过材料相比较，对X
射线具有相同的衰减效果，则此铝板厚度就是该滤过材料
的铝当量。
单位mm Al。
固有滤过与附加滤过的总和称为总滤过。
附加滤过使X 射线的强度减小，但提高了X 射线的有效能量，线质变硬了。
4. 滤过板
在X 射线诊断中通常都用铝和铜作滤过板，铝对低能射线是很好的滤过物质，铜对高能物质是很好的滤过物质。
一般诊断中都是单一铝板作滤过板。
铜不能单独作滤过板，经常和铝结合为复合滤过板（包括两层或更多层的不同物质）。
X 射线离开出线口后，从不可拆卸的滤过板（不包括它本身）到诊视床面之间，包括用工具可拆卸的滤过板、附加滤过
板、遮光器等滤过的总和称为附加滤过。
3. 附加滤过
理想滤过板
5. 连续X射线的线质
对单能X射线，其线质可以用X射线光子的能量或半价层来表示。
一般情况下，不需严格的能谱分析时，连续X射线的线质可用半价层，有效能量等来表示。
有效能量：如果一连续X射线的半价层与某单能X射线的半价层相等，则可以认为他们等效，此时单能X射线的能量称为连续X射线的有效能量。
