耐火电缆绕包云母带的重量计算

电线电缆材料计算公式电线电缆材料计算公式：1．圆单线的面积： S= （d ：单线直径）2．圆单线的重量： W= ?ρ（ρ ：材料比重）3．塑料重量的计算公式： W=π（D+T）× T? ρ×L（D ：线芯直径T：包胶厚度L：长度）4．束丝的外径 D 和重量 W ： D=W= ?z k ρ（z ：单线总根数d：单线直径k ：绞入系数）5 ．成缆外径：圆形：成外=成缆系数×绝缘线芯外径圆形 3+1 芯：（D ：表示高度 a.b绝缘厚度 D.b大大线芯外径 D.a小小线芯外径) 6．绕包带重量： =π (D0+nt)nt?（n. 绕包层数 t. 带材厚度 1-k. 重叠绕包 1+k. 间隙绕包 )7．屏蔽重量计算公式： W= ?（ D0+2d）P?k? ρ（d. 金属芯直径 k. 编织时金属芯交叉增长系数 P . 每组金属芯的单向覆盖率）8 ．密度ρ: 铜芯 8.9 PVC 1.5 PE 1聚脂带1.4无纺布0.75钢带 7.85铜带8.9铝箔 2.7云母带 2.1玻璃丝 2.1电缆成缆工艺讲义一、成缆的目的电缆是用来传输电能或控制信号的。

电力设备用电多数是用多相电源，所以电力电缆是多芯的，常用三相电源的三芯电缆或四芯电缆（其中有一芯作为地线）。

控制电缆主要是用于控制设备的线路，控制电缆需要的根数一般很多，因此控制电缆往往做成多芯的。

这样不仅使用方便、经济，而且使用三相电源送电的三相电缆成缆在一起，可以使三相磁场抵消, 减少损耗。

因此，在成缆工序中，是将二芯、三芯，甚至是几十芯绞合在一起。

组成多芯电缆。

这种将绝缘线芯按一定的规则绞合在一起，包括绞合时线芯间空隙的填充和在成缆上的包带过程，叫做成缆。

成缆时，绝缘线芯的绞合形式是采用同心层正规绞合，绝缘线芯直径相同的成缆叫做对称成缆，绝缘线芯直径不同的成缆叫做非对称成缆。

虽然根据需要根数的绝缘线芯绞合在一起的电缆，使用方便经济，但有些电缆是不成缆的，如高压电缆等，这是为了避免结构太大而笨重和技术设备上的原因，制造成单芯电缆。

电缆重量计算方法电缆重量计算方法1. 前言电缆是电力传输和电气连接的重要组成部分，了解电缆的重量对于电力工程设计和施工至关重要。

本文将介绍一些常用的电缆重量计算方法，帮助读者更好地了解和掌握该领域的知识。

2. 常用电缆重量计算方法以下列举了几种常用的电缆重量计算方法，每一种方法都有其适用的场景和计算精度要求。

标称截面积法标称截面积法是电缆重量计算的常用方法之一。

它通过根据电缆材料的密度和标称截面积来估计电缆的重量。

具体步骤如下： - 第一步，确定电缆的标称截面积； - 第二步，查找对应电缆材料的密度表；- 第三步，将标称截面积乘以密度，即可得到电缆的重量。

导线线径法导线线径法是通过电缆导线的线径来估算电缆的重量。

具体步骤如下： - 第一步，测量电缆导线的线径； - 第二步，查找对应导线材料的密度表； - 第三步，将线径平方乘以π再乘以密度，即可得到导线的体积； - 第四步，将导线的体积乘以导线的个数，即可得到电缆的重量。

导线重量法导线重量法是通过直接测量电缆导线的重量来计算整个电缆的重量。

具体步骤如下： - 第一步，取得电缆导线的一段样品； - 第二步，使用天平或称重设备准确测量样品的重量； - 第三步，将样品的重量乘以电缆导线的个数，即可得到电缆的重量。

辅助计算法辅助计算法是通过电缆的其他特征参数间接计算电缆重量的方法。

具体步骤如下： - 第一步，根据电缆的材料、结构和规格，计算电缆的体积； - 第二步，查找对应电缆材料的密度表； - 第三步，将电缆的体积乘以密度，即可得到电缆的重量。

3. 结语电缆重量的准确计算是电力工程设计和施工过程中的重要一环。

本文介绍了几种常用的电缆重量计算方法，包括标称截面积法、导线线径法、导线重量法和辅助计算法。

读者可以根据具体情况选择适用的方法进行计算，以确保电缆工程的质量和安全。

4. 标称截面积法详解标称截面积法是一种简便的电缆重量计算方法，适用于电缆结构简单、线径规格统一的情况。

前言为了搞好我公司的成本核算、定额基础工作，使公司电线电缆结构重量计算具有准确性、统一性，特编订本文件。

凡在进行电线电缆结构重量计算时必须按本文件规定执行。

计算时，结构重量的所有计算值应修约到小数点后一位有效数字。

电线电缆结构重量常用计算方法1主题内容与适用范围规定了电线电缆结构重量的常用计算方法。

本计算方法适用于本公司电力电缆、控制电缆、计算机电线电缆的结构重量计算。

2参考资料电线电缆手册。

3导电线芯3.1单根导电线芯 3.1.1圆单线的重量L d W ⨯=ρπ24kg/km式中：d —圆单线直径，mm ；ρ—材料密度，g/cm 3。

L —长度，km3.1.2镀锡圆铜单线重量L 42⨯=ρπd W kg/km式中：d —镀锡铜线外径，mm ；ρ—铜密度，g/cm 3。

L —长度，km3.1.3锡层重量W ＝W 铜×k ×Lkg/km式中：W 铜—镀锡铜单线重量kg/km ； k —镀锡重量系数，见表1所示。

L —长度，km3.2.1普通绞线重量（非紧压含R 系列导体）ρm Zk d W 24=kg/km式中：d —单线直径，mm ；Z —单线总根数；k m —绞线的平均绞入系数； ρ—材料密度，g/cm 3；k m 取值：硬导体非紧压时取1.015，紧压导体用工艺规定截面中间值*密度 普通软导体（R ）系列束丝取1.02，束丝带复绞时取1.023特殊软导体（绞合节径比小），其束丝系数，复绞系数按照上表选取。

3.3紧压线芯重量W =ρ·S式中：W---导体重量kg/kmρ---导体材料密度铜取8.89 g/cm3；铝取2.7 g/cm3 S---导体截面取工艺控制截面的平均值mm 23.4多芯电缆导体重量W ＝W 单·N ·k式中：W 单—单芯电缆导体重量，kg/km ，参考3.1，3.2，3.3求得； N —电缆芯数；k —成缆绞入系数，见下表3注：c-对于单组计算机电缆只需取1.012或1.019c-对于8组及以下电缆成缆系数取1.024（硬结构）或1.038（软结构） 对于10组及以上电缆成缆系数取1.02（硬结构）或1.03（软结构） 4绝缘层挤包型绝缘层厚度按1.05倍的绝缘标称厚度进行计算。

电线电缆常用计算公式大全一、电线电缆材料用量铜的重量习惯的不用换算的计算方法：截面积*8.89=kg/km如120平方毫米计算：120*8.89=1066.8kg/km1、导体用量：（Kg/Km）=d^2 * 0.7854 * G * N * K1 * K2 * C /d=铜线径G=铜比重N=条数K1=铜线绞入率K2=芯线绞入率C=绝缘芯线根数2、绝缘用量：（Kg/Km）=（D^2 - d^2）* 0.7854 * G * C * K2D=绝缘外径d=导体外径G=绝缘比重K2=芯线绞入率C=绝缘芯线根数3、外被用量：（Kg/Km）= ( D1^2 - D^2 ) * 0.7854 * GD1=完成外径D=上过程外径G=绝缘比重4、包带用量：（Kg/Km）= D^2 * 0.7854 * t * G * ZD=上过程外径t=包带厚度G=包带比重Z=重叠率(1/4Lap = 1.25)5、缠绕用量：（Kg/Km）= d^2 * 0.7854 * G * N * Zd=铜线径N=条数G=比重Z=绞入率6、编织用量：（Kg/Km）= d^2 * 0.7854 * T * N * G / cosθθ = atan( 2 * 3.1416 * ( D + d * 2 )) * 目数/ 25.4 / Td=编织铜线径T=锭数N=每锭条数G=铜比重比重：铜-8.89；银-10.50；铝-2.70；锌-7.05；镍-8.90；锡-7.30；钢-7.80；铅-11.40；铝箔麦拉-1.80；纸-1.35；麦拉-1.37PVC-1.45；LDPE-0.92；HDPE-0.96；PEF（发泡）-0.65；FRPE-1.7；Teflon（FEP）2.2；Nylon-0.97；PP-0.97；PU-1.21棉布带-0.55；PP绳-0.55；棉纱线-0.48二、导体之外材料计算公式1.护套厚度：挤前外径×0.035+1（符合电力电缆,单芯电缆护套的标称厚度应不小于1.4mm，多芯电缆的标称厚度应不小于1.8mm）2.在线测量护套厚度：护套厚度＝(挤护套后的周长—挤护套前的周长)/2π或护套厚度＝(挤护套后的周长—挤护套前的周长)×0.15923.绝缘厚度最薄点：标称值×90%-0.14.单芯护套最薄点：标称值×85%-0.15.多芯护套最薄点：标称值×80%-0.26.钢丝铠装：根数=｛π×(内护套外径+钢丝直径)｝÷(钢丝直径×λ)重量=π×钢丝直径²×ρ×L×根数×λ7.绝缘及护套的重量=π×(挤前外径+厚度)×厚度×L×ρ8.钢带的重量=｛π×(绕包前的外径+2×厚度-1) ×2×厚度×ρ×L｝/(1+K)9.包带的重量=｛π×(绕包前的外径+层数×厚度)×层数×厚度×ρ×L｝/(1±K) 其中:K为重叠率或间隙率，如为重叠，则是1-K；如为间隙，则是1+K ρ为材料比重；L为电缆长度；λ绞入系数。

耐火电缆的云母带绕包要求--------------------------------------------------------------------------------------------1、绕包层数，一般应绕包两层搭压50%或绕包四层搭压5%。

2、选择正确的耐火云母带，按燃烧性能分析有如下几种型号。

双面合成云母带 耐火性能最好（耐火温度1000）重点工程推荐使用 单面合成云母带 耐火性能较好（耐火温度1000）重点工程推荐使用 双面金云母带 耐火性能略好（耐火温度800）普通工程推荐使用 单面金云母带 耐火性能略好（耐火温度800）普通工程推荐使用 单面金云母带 耐火性能略好（耐火温度800）普通工程推荐使用 因市场上的单膜云母带是电机用云母带，非电缆用，建议不要使用。

3、绕包过程也很重要，必须非常注意，谨慎操作。

耐火电线电缆生产本身并不复杂,但是想生产完全合格的也不简单,而且很多时候除了选择好云母带外,电缆厂家自己的绕包生产要控制好才行.给你点资料你看看,希望对你有帮助:c) 耐火云母带的绕包在生产耐火电缆中，绕包工序最为关键，绕包机按结构可分为立式机和卧式机两种，按速度又分可分为高速绕包机和低速绕包机，但是电缆生产厂很少有云母带的专用绕包机，多是利用现有的纸包机，成缆绞对机的绕包头加以适当改造而成。

不管采用什么设备都要求操作人员工作细心，认真负责。

操作人员在技术人员的指导下根据试验结果，调整，掌握好绕包张力、绕包角度，不得发生断带或漏包现象，使绕包后的绝缘线芯表面光滑平整，无云母脱落，并且要仔细处理好接头，为下道工序作好准备。

应该特别指出：绕制小截面导线，由于绕包曲率半径小，很容易造成云母脱落。

对于合成云母带即使不脱落，由于合成云母比金云母脆而容易造成云母断裂，故极易造成耐火电缆的耐火特性不合格，因此各电缆生产厂家要根据本厂工装设备的特点，依据试验情况，不断摸索经验，调整和改进。

电线电缆用耐火云母带技术规范
1kV，
盘卷的内径符合表1要求，同一型号规格、批号的云母带，每卷单独包装在严密的塑料袋或筒内，密封后用包装箱包装，在运输和贮存过程中不应损伤。

7 标志
7.1包装箱上应以色漆注明：
a）制造厂名称； b）产品型号、名称、规格；c）毛重；
d）每一包装件中和每叠或每卷的重量；e）“防潮”等字样。

7.2每箱均应附有产品检查合格证并标明：
a）制造厂名称；b）产品标准号； c）产品型号、名称、规格及批号；
d）制造日期；e）补强材料名称、定量。

8 附件
云母带交货时必须附有产品合格证和质量保证书。

9 贮存
云母带贮存期自生产之日起为6个月。

10 运输
在运输中，应防止机械损伤、受潮和日光直射。

电缆的重量计算公式量计算口诀电缆重量＝导体重量+绝缘重量。

导体重量=导体比重×截面积（其中铜导体比重为8.9g/cm3，铝为2.7g/cm3，截面积一般取标称截面如 1.5、2.5、4、6.....等绝缘层重量=3.14×（挤包前外径绝缘厚度）×绝缘厚度×绝缘料比重（其中PVC绝缘料比重为 1.5g/cm3 PE绝缘料比重为0.932g/cm3 ）。

1)裸扁线的截面和重量计算(1) 截面F=a*b - f=a*b-[(2R)2-πR2] = a*b - 0.358 R2 (mm2)(2) 周长C=2(a+b) - L=2(a+b)-(8R-2πR) =2(a+b) - 1.72R (mm)(3) 重量W1=F*r (kg/km)a—扁线厚度mm b—扁线宽度mmR—扁线的圆角半径mm r—方角一圆角截面的差数mm2L—方欠与圆角周长的差数mm F—扁线截面积mm2C—扁线的周长mm r—所用材料比重g/cm3双沟形电车线截面和重量计算双沟形是车线截面可用作图法分块计算,然后相加而得,或使用求积仪测得。

但在计算重量时可用标称截面计算。

(1) 铜电车线W=F*8.89 （kg/km) F—标称截面mm2(2) 铝合金电车线W=F*r (kg/km) r—铝合金比重g/cm3(3) 钢铝电车线W=W铜+W铝=F钢*r钢+F铝*r铝(kg/km)3)高压电缆用型线芯重量计算(1) 空心绞合线芯直径DD=D0+2(tz+t弓) (mm)(2) 重量W=(FZnZ+F弓n弓)*r*K (kg/km)tz、t弓—Z形及弓形线厚度mm D0 —油道直径mm FZ、F弓—Z形及弓形线厚度mm nZ、n弓—Z形及弓形线根数r —所用材料比重g/cm3 K—线芯绞入系数。

电线重量计算公式 及 每百米电线标准重量
1电线重量计算公式 及 每百米电线标准重量：
电线重量=导体重量+绝缘重量
导体重量=导体比重*截面积（铜比重8.9g/cm3,铝2.7g/cm3）
绝缘层重量=3.14*（挤包前外径 绝缘厚度）*绝缘厚度*绝缘料比重
（PVC绝缘料比重为1.5g/cm3, PE绝缘料比重为0.932g/cm3）
以上公式算出的重量为：千克/千米。

铜线=9*截面积
铝线=3*截面积
铁线=8*截面积
2按线径估算重量（kg/km）
铜线=6.98d2≈7d2
铝线=2.12d2≈2d2
铁线=6.12d2≈6d2
3估算线径和截面积
S=0.785d2
4怎么样选取导体截面
首先计算 负荷距=功率*长度
然后 根据铜线每千瓦公里用2.5mm2，铝线每千瓦公里用4.0mm2，。

电线重量计算公式及每百米矿用电缆电线标准重量一、电线重量计算公式及每百米电线标准重量一览；如何计算矿用电缆电线平方数？电线重量＝导体重量+绝缘重量导体重量=导体比重×截面积（其中铜导体比重为8.9g/cm3，铝为2.7g/cm3，截面积一般取标称截面如1.5、2.5、4、6.....等绝缘层重量=3.14×（挤包前外径绝缘厚度）×绝缘厚度×绝缘料比重（其中PVC绝缘料比重为1.5g/cm3 PE 绝缘料比重为0.932g/cm3 ）以上公式算出的重量单位均为：千克/千米二、什么是矿用电缆电线平方数？如何计算电缆平方数？几平方是国家标准规定的的一个标称值，几平方是用户根据电线电缆的负荷来选择电线电缆。

电线平方数是装修水电施工中的一个口头用语，常说的几平方电线是没加单位，即平方毫米。

电线的平方实际上标的是电线的横截面积，即电线圆形横截面的面积，单位为平方毫米。

一般来说，经验载电量是当电网电压是220V时候，每平方电线的经验载电量是一千瓦左右。

铜线每个平方可以载电1-1.5千瓦，铝线每个平方可载电0.6-1千瓦。

因此功率为1千瓦的电器只需用一平方的铜线就足够了。

具体到电流，短距送电时一般铜线每平方可载3A到5A的电流。

散热条件好取5A/平方毫米，不好取3A/平方毫米。

换算方法：知道电线的平方，计算电线的半径用求圆形面积的公式计算：电线平方数（平方毫米）＝圆周率（3.14）×电线半径（毫米）的平方知道电线的平方，计算线直径也是这样，如：2.5方电线的线直径是：2.5÷3.14 = 0.8，再开方得出0.9毫米，因此2.5方线的线直径是：2×0.9毫米＝1.8毫米。

知道电线的直径，计算电线的平方也用求圆形面积的公式来计算：电线的平方＝圆周率（3.14）×线直径的平方／4电缆大小也用平方标称，多股线就是每根导线截面积之和。

电缆截面积的计算公式：0.7854 ×电线半径（毫米）的平方×股数如48股（每股电线半径0.2毫米）1.5平方的线：0.7854 ×（0.2 × 0.2）× 48 = 1.5平方。

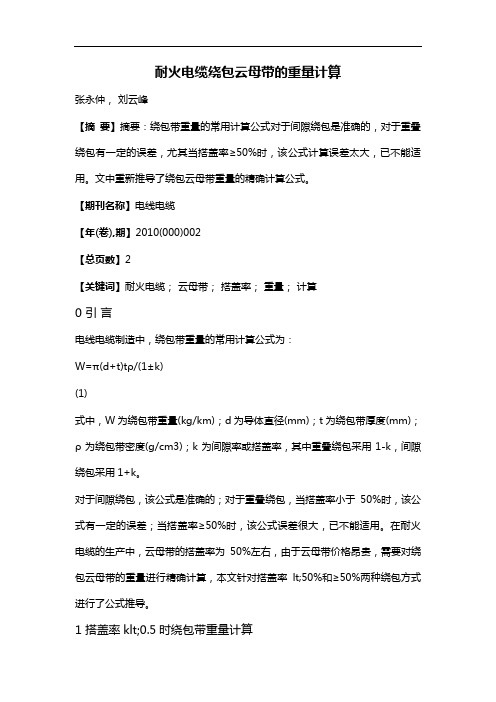

耐火电缆绕包云母带的重量计算张永仲，刘云峰【摘要】摘要：绕包带重量的常用计算公式对于间隙绕包是准确的，对于重叠绕包有一定的误差，尤其当搭盖率≥50%时，该公式计算误差太大，已不能适用。

文中重新推导了绕包云母带重量的精确计算公式。

【期刊名称】电线电缆【年(卷),期】2010(000)002【总页数】2【关键词】耐火电缆；云母带；搭盖率；重量；计算0 引言电线电缆制造中，绕包带重量的常用计算公式为：W=π(d+t)tρ/(1±k)(1)式中，W为绕包带重量(kg/km)；d为导体直径(mm)；t为绕包带厚度(mm)；ρ为绕包带密度(g/cm3)；k为间隙率或搭盖率，其中重叠绕包采用1-k，间隙绕包采用1+k。

对于间隙绕包，该公式是准确的；对于重叠绕包，当搭盖率小于50%时，该公式有一定的误差；当搭盖率≥50%时，该公式误差很大，已不能适用。

在耐火电缆的生产中，云母带的搭盖率为50%左右，由于云母带价格昂贵，需要对绕包云母带的重量进行精确计算，本文针对搭盖率lt;50%和≥50%两种绕包方式进行了公式推导。

1 搭盖率klt;0.5时绕包带重量计算图1为绕包层展开图。

图中，b为云母带沿电缆轴向的宽度。

当klt;0.5时，云母带的重量可看做由两部分组成：一层厚度为t的圆椎体，以及圆柱体上的搭盖部分。

圆柱体的重量W1可由下式计算：W1=π(d+t)tρ(2)由图1中可知，云母带绕包节距为(1-k)b，搭盖部分沿轴向的长度为kb，云母带在一个节距内有一次搭盖，因此搭盖部分的重量W2为：W2=π(d+2t+t)tρ(3)云母带的总重量W为：W=W1+W2=π[d+(2k+1)t]tρ/(1-k)(4)2 搭盖率k≥0.5时绕包带重量计算图2为绕包层展开图。

图中表示了开始绕包的前三圈的情况，“1层、2层、3层”分别是各处绕包带的层数，在“3层”处是我们要计算的搭盖部分的重量。

当搭盖率k≥0.5时，云母带的重量可看做由两部分组成：一层厚度为2t的圆柱体，以及圆柱体上的搭盖部分。

电线电缆材料用量计算公式1 。

导体用量：（Kg/Km）=d A2 * 0.7854 * G * N * K1 * K2 * Cd=铜线径G=铜比重N二条数K1 =铜线绞入率K2=芯线绞入率C= 绝缘芯线根数2。

绝缘用量：（Kg/Km ）=（DA2 - dA2 ）* 0.7854 * G * C * K2D=绝缘外径d=导体外径G=绝缘比重K2=芯线绞入率C=绝缘芯线根数3。

外被用量：（Kg/Km ）= （ D1A2 - DA2 ） * 0.7854 * GD1=完成外径D=上过程外径G=绝缘比重4。

包带用量：（Kg/Km ）= DA2 * 0.7854 * t * G * ZD=上过程外径t=包带厚度G=包带比重Z=重叠率(1/4Lap = 1.25)5。

缠绕用（Kg/Km ）= dA2 * 0.7854 * G * N * Zd=铜线径N=条数G=比重Z=绞入率6。

编织用（Kg/Km ）= dA2 * 0.7854 * T * N * G / cos 00 = atan（ 2 * 3.1416 * （ D + d * 2 ）） * 目数/ 25.4 / T d=编织铜线径T=锭数N=每锭条数G=铜比重比重：铜-8.89；银-10.50；铝-2.70；锌-7.05；镍-8.90；锡-7.30；钢-7.80；铅-11.40；铝箔麦拉-1.80；纸-1.35；麦拉-1.37PVC-1.45; LDPE-0.92 ; HDPE-0.96 ; PEF （发泡）-0.65; FRPE-1.7 ;Teflon （FEP）2.2；Nylon-0.97；PP-0.97；PU-1.21棉布带-0.55; PP 绳-0.55;棉纱线-0.48 （均为假比重）有关电缆线径、截面积、重量估算公式一、估算铜、铁、铝线的重量（kg/km ）重量二截面积址比重S我面积（mm2）1.铜线W=9S W= 重量（kg）2.铝线W=3S d=线径（mm）3.铁丝W=8S实际铜的比重8.9g/cm3、铝的比重2.7g/cm3、铁的比重7.8g/cm3二、按线径估算重量（kg/km ）1.铜线W=6.98d2〜7d22.铝线W=2.12d2〜2d23.铁丝W=6.12d2〜6d2三、估算线径和截面积S=0.785d2怎样选取导体截面首先计算负荷距（架空线）负荷距二功率X长度=PL P=功率（kw）L=长度（km）例：xx车间与配电房变压器相距200m,动力负荷200kw，问需要铜芯线多大平方？如改成铝芯线，需要多大平方？先计算负荷距=200X0.2=40kw/km因为根据铜线：每千瓦公里用2.5mm2，铝线：每千瓦公里用4mm2铜线40X2.5=100mm2 实际选用120mm2。

电线重量计算公式 及 每百米电线标准重量
1电线重量计算公式 及 每百米电线标准重量：
电线重量=导体重量+绝缘重量
导体重量=导体比重*截面积（铜比重8.9g/cm3,铝2.7g/cm3）
绝缘层重量=3.14*（挤包前外径 绝缘厚度）*绝缘厚度*绝缘料比重
（PVC绝缘料比重为1.5g/cm3, PE绝缘料比重为0.932g/cm3）
以上公式算出的重量为：千克/千米。

铜线=9*截面积
铝线=3*截面积
铁线=8*截面积
2按线径估算重量（kg/km）
铜线=6.98d2≈7d2
铝线=2.12d2≈2d2
铁线=6.12d2≈6d2
3估算线径和截面积
S=0.785d2
4怎么样选取导体截面
首先计算 负荷距=功率*长度
然后 根据铜线每千瓦公里用2.5mm2，铝线每千瓦公里用4.0mm2，。

电线电缆常用计算公式大全一电线电缆常用计算公式大全、电线电缆材料用量铜的重量习惯的不用换算的计算方法：截面积*8.89=kg/km如120平方毫米计算：120*8.89=1066.8kg/km1、导体用量：（Kg/Km）=d^2 * 0.7854 * G * N * K1 * K2 * C /d=铜线径G=铜比重N=条数K1=铜线绞入率K2=芯线绞入率C=绝缘芯线根数2、绝缘用量：（Kg/Km）=（D^2 - d^2）* 0.7854 * G * C * K2D=绝缘外径 d=导体外径 G=绝缘比重 K2=芯线绞入率 C=绝缘芯线根数3、外被用量：（Kg/Km）= ( D1^2 - D^2 ) * 0.7854 * GD1=完成外径 D=上过程外径 G=绝缘比重4、包带用量：（Kg/Km）= D^2 * 0.7854 * t * G * ZD=上过程外径t=包带厚度G=包带比重Z=重叠率(1/4Lap = 1.25)5、缠绕用量：（Kg/Km）= d^2 * 0.7854 * G * N * Zd=铜线径 N=条数 G=比重 Z=绞入率6、编织用量：（Kg/Km）= d^2 * 0.7854 * T * N * G / cosθθ = atan( 2 * 3.1416 * ( D + d * 2 )) * 目数 / 25.4 / Td=编织铜线径 T=锭数 N=每锭条数 G=铜比重比重：铜-8.89；银-10.50；铝-2.70；锌-7.05；镍-8.90；锡-7.30；钢-7.80；铅-11.40；铝箔麦拉-1.80；纸-1.35；麦拉-1.37PVC-1.45；LDPE-0.92；HDPE-0.96；PEF（发泡）-0.65；FRPE-1.7；Teflon（FEP）2.2；Nylon-0.97；PP-0.97；PU-1.21 棉布带-0.55；PP绳-0.55；棉纱线-0.48二、导体之外材料计算公式1.护套厚度：挤前外径×0.035+1（符合电力电缆,单芯电缆护套的标称厚度应不小于1.4mm，多芯电缆的标称厚度应不小于1.8mm）2.在线测量护套厚度：护套厚度＝(挤护套后的周长—挤护套前的周长)/2π或护套厚度＝(挤护套后的周长—挤护套前的周长)×0.15923.绝缘厚度最薄点：标称值×90%-0.14.单芯护套最薄点：标称值×85%-0.15.多芯护套最薄点：标称值×80%-0.26.钢丝铠装：根数=｛π×(内护套外径+钢丝直径)｝÷(钢丝直径×λ)重量=π×钢丝直径2×ρ×L×根数×λ7.绝缘及护套的重量=π×(挤前外径+厚度)×厚度×L×ρ8.钢带的重量=｛π×(绕包前的外径+2×厚度-1) ×2×厚度×ρ×L｝/(1+K)9.包带的重量=｛π×(绕包前的外径+层数×厚度)×层数×厚度×ρ×L｝/(1±K) 其中:K为重叠率或间隙率，如为重叠，则是1-K；如为间隙，则是1+Kρ为材料比重；L为电缆长度；λ绞入系数。

电线电缆材料用量计算公式1。

导体用量：（Kg/Km）=d^2 * 0.7854 * G * N * K1 * K2 * Cd=铜线径G=铜比重N=条数K1=铜线绞入率K2=芯线绞入率C=绝缘芯线根数2。

绝缘用量：（Kg/Km）=（D^2 - d^2）* 0.7854 * G * C * K2D=绝缘外径d=导体外径G=绝缘比重K2=芯线绞入率C=绝缘芯线根数3。

外被用量：（Kg/Km）= ( D1^2 - D^2 ) * 0.7854 * GD1=完成外径D=上过程外径G=绝缘比重4。

包带用量：（Kg/Km）= D^2 * 0.7854 * t * G * ZD=上过程外径t=包带厚度G=包带比重Z=重叠率(1/4Lap = 1.25)5。

缠绕用量：（Kg/Km）= d^2 * 0.7854 * G * N * Zd=铜线径N=条数G=比重Z=绞入率6。

编织用量：（Kg/Km）= d^2 * 0.7854 * T * N * G / cosθθ = atan( 2 * 3.1416 * ( D + d * 2 )) * 目数/ 25.4 / Td=编织铜线径T=锭数N=每锭条数G=铜比重比重：铜-8.89；银-10.50；铝-2.70；锌-7.05；镍-8.90；锡-7.30；钢-7.80；铅-11.40；铝箔麦拉-1.80；纸-1.35；麦拉-1.37PVC-1.45；LDPE-0.92；HDPE-0.96；PEF（发泡）-0.65；FRPE-1.7；Teflon（FEP）2.2；Nylon-0.97；PP-0.97；PU-1.21棉布带-0.55；PP绳-0.55；棉纱线-0.48 （均为假比重）有关电缆线径、截面积、重量估算公式一、估算铜、铁、铝线的重量（kg/km）重量=截面积×比重S=截面积（mm2）1. 铜线W=9S W=重量（kg）2. 铝线W=3S d=线径（mm）3. 铁丝W=8S实际铜的比重8.9g/cm3、铝的比重2.7g/cm3、铁的比重7.8g/cm3二、按线径估算重量（kg/km）1. 铜线W=6.98d2≈7d22. 铝线W=2.12d2≈2d23. 铁丝W=6.12d2≈6d2三、估算线径和截面积S=0.785d2怎样选取导体截面首先计算负荷距（架空线）负荷距=功率×长度=PL P=功率（kw）L=长度（km）例：xx车间与配电房变压器相距200m，动力负荷200kw，问需要铜芯线多大平方？如改成铝芯线，需要多大平方？先计算负荷距=200×0.2=40kw/km因为根据“铜线：每千瓦公里用2.5mm2，铝线：每千瓦公里用4mm2”铜线40×2.5=100mm2 实际选用120mm2。

电线重量计算公式及每百米电线标准重量一览；如何计算电线平方数？2009-07-09 10:14电线重量=导体重量+绝缘重量导体重量二导体比重X截面积（其中铜导体比重为8.9g/cm3，铝为2.7g/cm3，截面积一般取标称截面如1.5、2.5、4、6..…等绝缘层重量=3.14 X （挤包前外径绝缘厚度）瀝缘厚度瀝缘料比重（其中PVC绝缘料比重为1.5g/cm3 PE绝缘料比重为0.932g/cm3 ）以上公式算出的重量单位均为：千克/千米二、什么是电线平方数？如何计算电缆平方数?几平方是国家标准规定的的一个标称值，几平方是用户根据电线电缆的负荷来选择电线电缆。

电线平方数是装修水电施工中的一个口头用语，常说的几平方电线是没加单位，即平方毫米。

电线的平方实际上标的是电线的横截面积，即电线圆形横截面的面积，单位为平方毫米。

一般来说，经验载电量是当电网电压是220V时候，每平方电线的经验载电量是一千瓦左右。

铜线每个平方可以载电1-1.5千瓦，铝线每个平方可载电0.6-1千瓦。

因此功率为1千瓦的电器只需用一平方的铜线就足够了。

具体到电流，短距送电时一般铜线每平方可载3A到5A的电流。

散热条件好取5A/平方毫米，不好取3A/平方毫米。

换算方法：知道电线的平方，计算电线的半径用求圆形面积的公式计算：电线平方数（平方毫米）=圆周率（3.14）炖线半径（毫米）的平方知道电线的平方，计算线直径也是这样，如：2.5方电线的线直径是：2.5 +3.14 = 0.8，再开方得出0.9毫米，因此2.5方线的线直径是：2X）.9毫米=1.8毫米。

知道电线的直径，计算电线的平方也用求圆形面积的公式来计算：电线的平方=圆周率（3.14）X线直径的平方/ 4 电缆大小也用平方标称，多股线就是每根导线截面积之和。

电缆截面积的计算公式：0.7854 X电线半径（毫米）的平方X股数如48 股（每股电线半径0.2 毫米）1.5 平方的线：0.7854 X（0.2 X0.2）X48 = 1.5 平方。

一米电缆重量计算方式一米电缆重量是指一根长度为1米的电缆所拥有的重量，它是电缆工程中重要的计算参数。

对于电缆生产厂家和电缆工程师来说，了解如何计算一米电缆的重量是非常必要的。

下面，将围绕“一米电缆重量计算方式”展开阐述：第一步：确定电缆的构造电缆的构造是指电缆内部各个部分的材料和其排列方式，电缆的结构复杂多样，不同种类的电缆结构也会影响到它的重量计算。

因此，在计算一米电缆的重量时，首先需要确定电缆的构造。

第二步：计算电缆导体的重量电缆的导体是负责传输电流的部分，通常是由铜或铝制成的。

铜的密度大约是8.96克/立方厘米，铝的密度大约是2.7克/立方厘米。

因此，在计算导体重量时，我们需要知道导体的截面积和长度，并根据导体材料的密度进行计算。

第三步：计算电缆绝缘层的重量电缆的绝缘层是负责隔离导体和外部环境的部分，通常是由聚乙烯、聚氯乙烯等材料制成。

不同的绝缘材料密度不同，因此在计算绝缘层重量时，需要确定绝缘层的厚度、半径，并根据绝缘材料的密度进行计算。

第四步：计算电缆护套的重量电缆护套是负责保护电缆内部结构的部分，通常是由聚氯乙烯、交联聚乙烯等材料制成。

计算护套重量时，需要确定护套的厚度、半径，以及护套材料的密度。

第五步：综合计算电缆重量在确定电缆内部各个部分的重量后，我们需要将它们加起来，综合计算出一米电缆的重量。

计算公式可以表示为：W（重量）= Wc （导体重量）+ Wi （绝缘层重量）+ Wa （护套重量）需要注意的是，该公式的单位应该是克/米，因此在计算之前需要保证所有重量单位的统一。

需要说明的是，电缆重量的计算涉及到多种因素，例如电缆的长度、种类、规格、材料等等。

因此，计算一米电缆重量并不是一项简单的任务，需要有专业的电缆工程师进行计算，并根据实际情况进行修正。

总结一米电缆重量的计算是电缆工程中非常重要的环节，需要了解电缆的构造、材料、密度等多种因素。

在计算一米电缆重量时，首先需要确定电缆内部各个部分的重量，并进行综合计算。
