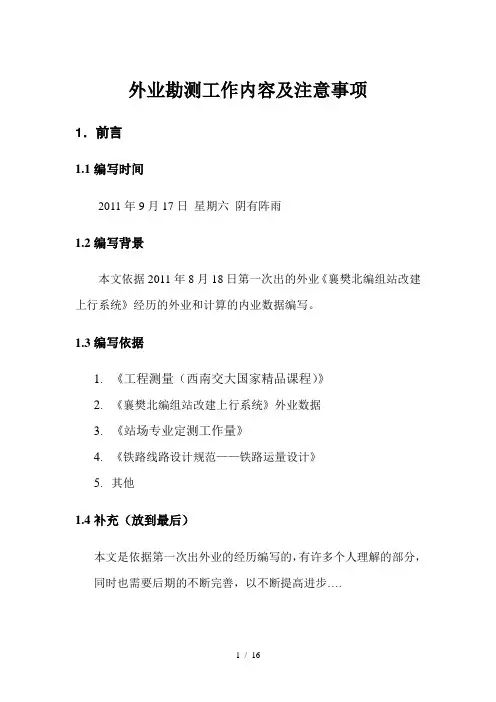

外业勘测工作内容及注意事项1．前言1.1编写时间2011年9月17日星期六阴有阵雨1.2编写背景本文依据2011年8月18日第一次出的外业《襄樊北编组站改建上行系统》经历的外业和计算的内业数据编写。
1.3编写依据1.《工程测量（西南交大国家精品课程）》2.《襄樊北编组站改建上行系统》外业数据3.《站场专业定测工作量》4.《铁路线路设计规范——铁路运量设计》5.其他1.4补充（放到最后）本文是依据第一次出外业的经历编写的，有许多个人理解的部分，同时也需要后期的不断完善，以不断提高进步….2．铁路线路测量概述本章主要是参考《工程测量（西南交大国家精品课程）》第十二章，如有不清楚详见那一章。
线路测量是指铁路线路在勘测、设计和施工等阶段中所进行的各种测量工作。
它主要包括：为选择、设计铁路线路中心线的位置的各种测绘工作；（测绘）1.为把设计的铁路线路中心线标定在地面上的测设工作；（测设）2.为进行路基、轨道、站场的设计和施工的测绘和测设工作。
（除了线路中心以外的路基、战场等的测绘和测设）2.1初测定测在设计阶段中的顺序1.先在小比例尺地形图上找出线路可行的方案和初步选定一些重要技术标准，形成可行性研究报告；（预可研然后是可研，如果项目比较小可直接进行到可研阶段，对于是否进行预可研的相关内容可观看《铁路线路设计规范——铁路运量设计》）。
2.然后经线路初测，通过初测提供沿线大比例尺带状地形图以及地质和水文资料，然后在内业做初步设计，在初测提供的带状地形图上选定线路中心线的位置，亦称纸上定线。
经过经济、技术比较提出一个推荐方案；同时要确定线路的主要技术标准，如线路等级、限制坡度、最小半径等；3.把初步设计报上级部门批准，批准之后进行定测，把已经上级部门批准的初步设计中所选定的线路中线测设到地面上去，并进行线路的纵断面和横断面测量；对个别工程还要测绘大比例尺的工点地形图。
4.定测之后进行施工图设计，施工技术设计（施工图）是根据定测所取得的资料，对线路全线和所有个体工程做出详细设计，并提供工程数量和工程预算。
表3
水平角测量记录表
场次-线路抽签号：观测日期：
测量（号）: 记录（号）：
注：角度的计算取位至1秒
观测日期： 记录（号）：
距离测量记录表
场次-线路抽签号： 测量（号）:
注： 距 离 平 均 值 的 计 算 取 位 至 1mm 。
精品文档
导线测量成果计算表
场次-线路抽签号: 计算者(号)：计算日期:
注：角度及改正数的计算取位至 1秒，距离、坐标及相关改正数的计算取位至1mm
精品文档
精品文档
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

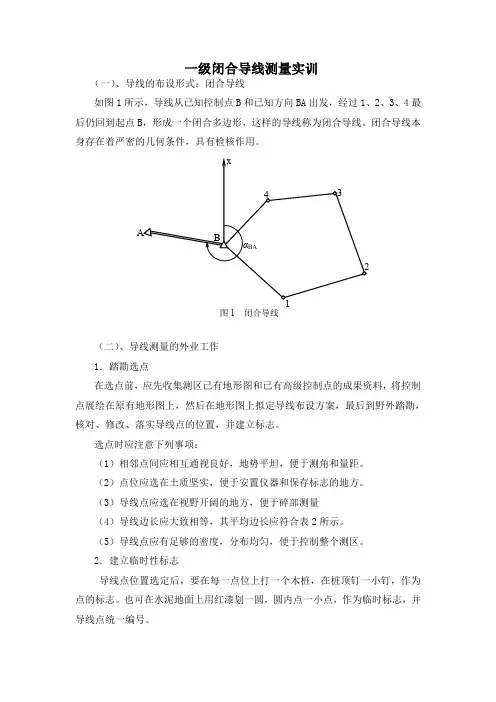

一级闭合导线测量实训（一）、导线的布设形式：闭合导线如图1所示，导线从已知控制点B和已知方向BA出发，经过1、2、3、4最后仍回到起点B，形成一个闭合多边形，这样的导线称为闭合导线。
闭合导线本身存在着严密的几何条件，具有检核作用。
图1 闭合导线（二）、导线测量的外业工作1．踏勘选点在选点前，应先收集测区已有地形图和已有高级控制点的成果资料，将控制点展绘在原有地形图上，然后在地形图上拟定导线布设方案，最后到野外踏勘，核对、修改、落实导线点的位置，并建立标志。
选点时应注意下列事项：（1）相邻点间应相互通视良好，地势平坦，便于测角和量距。
（2）点位应选在土质坚实，便于安置仪器和保存标志的地方。
（3）导线点应选在视野开阔的地方，便于碎部测量（4）导线边长应大致相等，其平均边长应符合表2所示。
（5）导线点应有足够的密度，分布均匀，便于控制整个测区。
2．建立临时性标志导线点位置选定后，要在每一点位上打一个木桩，在桩顶钉一小钉，作为点的标志。
也可在水泥地面上用红漆划一圆，圆内点一小点，作为临时标志，并导线点统一编号。
3．导线边长测量导线边长可用钢尺直接丈量，或用光电测距仪直接测定。
用钢尺丈量时，选用检定过的30m 或50m 的钢尺，导线边长应往返丈量各一次，往返丈量相对误差应满足表2的要求。
4．转折角测量导线转折角的测量一般采用测回法观测。
在附合导线中一般测左角；在闭合导线中，一般测内角；对于支导线，应分别观测左、右角。
不同等级导线的测角技术要求详见表2。
图根导线，一般用DJ6经纬仪测一测回，当盘左、盘右两半测回角值的较差不超过±35″时，取其平均值。
5．连接测量导线与高级控制点进行连接，以取得坐标和坐标方位角的起算数据，称为连接测量。
如图2所示，A 、B 为已知点，1～5为新布设的导线点，连接测量就是观测连接角βB 、β1和连接边DB1。
如果附近无高级控制点，则应用罗盘仪测定导线起始边的磁方位角，并假定起始点的坐标作为起算数据。
1、概况京石高速铁路客运专线已经于2006年2月通过了国家发改委审批，建设总工期4年，预计2012年全线通车。
设有六个站，北京西—涿州—徐水—保定—定州—石家庄东。
设计时速350公里/小时。
全长281 公里。
本单位承包工程量8公里。
1、本工程收集到国家GPS点4个点作为本工程平面控制起算点。
2、本工程收集到Ⅲ等水准点15个，系珠基高程系成果，作为本工程高程控制起算点。
2、控制点交接桩概述2.1地形踏勘2.2控制桩情况：1完好控制桩占90%，2丟损控制桩占4%，松动控制桩占6%3、作业队伍情况为确保本次复测的准确性和高效性，我院派出精兵强将，由项目长亲自挂帅，由较强作业能力的工程技术人员5名，辅助技术员4名组成复测小组，从事复测工作；由10名技术人员进行地形测量工作，工程处长带队，工程师1名，技术员3名，技术熟练的辅助工12名从事外业测量和内业整理工作。
此次作业于2006年8月进驻测区，共投入人员68人，全站仪6台，汽车3部，计算机8台，绘图仪1台。
2004开思软件8套。
4、仪器设备全站仪：Leica （徕卡），角度测量精确度± 2″，距离测量精确度± 2mm +2ppm（已检核），基座（经检核所有基座都满足要求），气象表，温度计，脚架，棱镜，手持GPS5、规范5．1城市测量规范（C118/99）5．2工程测量规范（GB50026/93）6、技术要求6.1 一级导线测量的技术要求光电测距导线的主要技术要求应符合表一二三的规定。
表一，光电测距导线的水平角技术要求注：n为测站数。
表二，光电测距导线的竖直角技术要求表三，光电测距导线的测距技术要求6.2每条边量测测站一端的气象数据。
温度取位至0.5℃，气压取位至100pa或1mmHg（所使用的气象仪器应在检定的使用有效期内）。
导线边长应进行加常数、乘常数、气象、倾斜改正以及高程归化和投影改化等各项改正计算。
导线边长通过两点间高差进行倾斜改正，按“城市规范”第2.4.10和2.4.11条执行。
