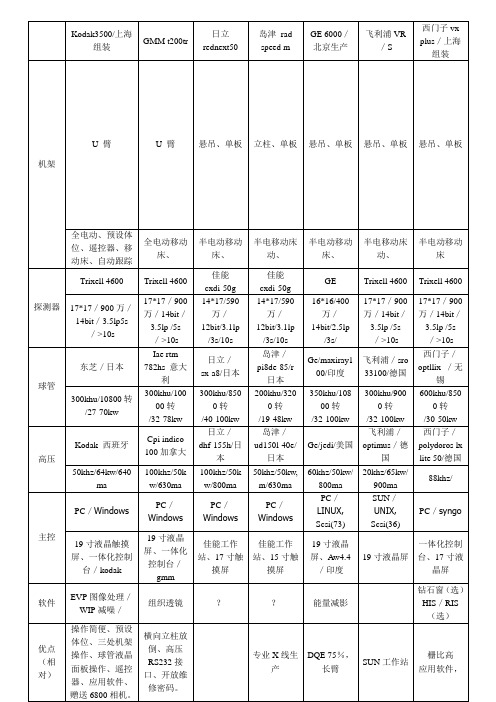

解读数字化X线摄影系统（DR）部分参数和指标解读数字化X线摄影系统（DR）部分参数和指标ZZF2008引进数字化X线摄影设备(DR)是放射科实现数字化的发展趋势，很多医院都在相继采购中。
在选择DR 时, 往往会听到众多厂家的扬长避短的宣传，会接触到很多的参数和指标。
我们应如何去认识和评定这些参数和指标，从这些参数和指标中分清哪些是重要的？哪些可忽略？这可能对大家买到一台称心如意的X 线摄影设备,提供一点帮助，而不至于被厂家的误导而走进误区：1：栅密度和栅比值是越大越好吗？本人接触到全国各地很多DR标书，其中发现一个奇怪问题: 标书中要求栅密度和栅比值是越大越好,笔者认为:这可能是受个别厂家的宣传和误导,认为栅密度和栅比值是越大越好。
其实大家都知道滤线栅有两种类型：一种是活动滤线栅；另一种是固定滤线栅。
在表1中列出几个主要影像厂家栅密度和栅比值，但我们从中看到两个现象，第一各厂家栅密度和栅比值是不一样的，第二活动滤线栅的栅密度值约是固定滤线栅的1/2还要多。
表1厂家PHILIPS GE SIEMENS类别活动固定固定栅密度N N:36 N:78 N:80栅比R R12 R12 R15各厂家在确认各自的栅密度和栅比值的同时，一般遵从如下三点：第一是考虑成本，而确定是采用活动滤线栅还是固定滤线栅。
第二要滤散乱射线理想值近似为零,保证噪声小、达到图像优质，第三在前两点基础上，曝光剂量还要尽可能小。
各厂家的栅密度和栅比值一旦确定，此栅密度和栅比值对该厂家来讲是最佳的。
所以引出一最新的概念：栅密度最佳值和栅比最佳值。
也就是说表1中的栅密度和栅比值对各厂家来说是最佳的。
有些同行认为栅密度和栅比值是越大越好,滤散乱射线效果越好，但忽略了栅密度值越大同时把有用的射线信号也滤掉了这一事实，导致平板探测器接收的射线信号少，导致图像差，弥补办法加大曝光剂量。
笔者认为：在栅密度和栅比值最佳值的相互比较中，栅密度和栅比值最佳值应越小越好。

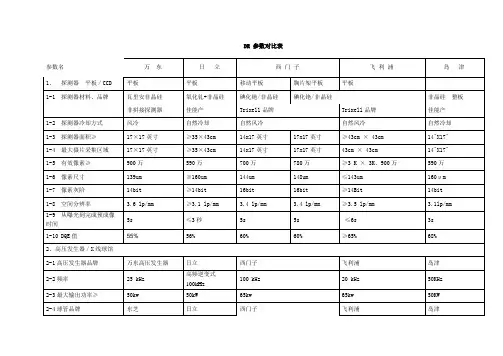

技术参数及要求1、数字化拍片床系统1.1 数字化平板探测器1.1.1 技术：数字化平板探测器1.1.2 探测器结构：碘化铯+非晶态硅或非晶态硒1.1.3 成像有效尺寸：≥43 X43cm1.1.4 像素尺寸≤150µm1.1.5 采集矩阵：≥3kx3k1.1.6 有效像素≥900万1.1.7 像素深度≥14bit1.1.8 分辨率≥35lp/mm1.1.9 从曝光至获得预示图像时间≤7s1.1.10从曝光至获得最终图像时间≤12s1.1.11量子捕获效率（DQE）：≥60%，@ 0 LP1.1.12 冷却方式：风冷1.2 卧位平床参数1.2.1 床面尺寸：≥2400 X750mm1.2.2床面采用浮动方式，移动范围：纵向≥1200mm，横向≥240mm1.2.3 床面最低高度：≤520mm1.2.4 床面升降范围：≥320mm1.2.5 摄影床采用电动升降1.2.8 活动滤线器：栅密度≥36lp/cm，栅比≥12：1，栅焦距≥110 cm1.2.9 活动滤线器采用可插拨结构3. X射线高压发生器及球管3.1 X线球管3.1.1 焦点尺寸：≤0.6/1.2mm，必须是原厂自己生产，并提供相关证明3.1.2 球管阳极：旋转阳极，转速≥9000转/分3.1.3 球管功率: 小焦点≥30KW,大焦点≥95KW3.1.4 阳极热容量≥300KHU3.1.5 阳极散热率≥100KHU/分3.1.6 球管安装方式：悬挂式3.1.7 纵向移动范围≥300cm3.1.8 横向移动范围≥140cm3.1.9 上下移动范围≥140 cm3.1.10沿水平轴旋转≥±125度3.1.11 沿垂直轴旋转≥±180度（45度有锁定）3.1.12 球管与平板自动跟踪功能，机械对中精度必须满足X投照系统的要求3.1.13 球管悬吊装置具备近台控制器，有技术参数显示3.1.14 X线自动遮光器调节：有电动和手动方式，可根据解剖位置（APR）自动设定3.1.15 具有X线滤片，可根据解剖位置（APR）自动设定3.1.16 具有激光线定位功能3.2 X射线高压发生器3.2.1 高频发生器：≥30KHz3.2.2 功率：≥65KW3.2.3 管电压可调范围：40KV---150KV3.2.4 最大管电流：≥900mA3.2.5 最大mAs≥850mAs3.2.6 最短曝光时间≤1ms3.2.7具备AEC自动曝光控制4. 系统操作工作台4.1 主计算机位数：64位4.2 采用UNIX操作系统4.3 内存≥1G4.4 硬盘存储容量≥ 36G4.5 显示器尺寸：≥19” 液晶，矩阵≥ 1kx1k4.6 病人身份及检查资料输入：键盘和RIS接口4.7 图像处理功能：局部放大观察功能、病人资料显示、窗宽窗位调整、动态范围调整、边缘增强、自动裁减、图像反转和漫游功能等4.8 图像标记功能：注解、测量，有曝光技术参数和剂量显示等4.9 DICOM3.0接口，支持DICOM存储、传输和打印等4.10 可从HIS/RIS系统获取病人资料信息，提供DICOM WORKLIST功能4.11 支持图像多格式显示及输出打印功能4.12 具有动态范围扩展或类似软件5 后处理医生诊断工作站5.1 主机：主频P4，2.8G5.2 1M专业竖屏LCD单色显示器5.3 内存≥1G5.4 硬盘≥160G5.5 图象处理软件5.6 DICOM3.0接口，支持DICOM存储、打印等。
数字摄影系统(DR)技术参数一、直接数字成像探测器：▲1.1探测器材料:非晶硅整板探测器▲1.2探测器尺寸：17”×17”1.3探测器像素：900万像素1.4像素矩阵：3K×3K▲1.5像素间距：小于140um1.6成像时间≤5s1.7极限分辨率≥3.6lp/mm二、高频高压发生装置:2.1功率：50kW2.2摄影kV：40-150kV2.3摄影mA：25-610mA2.4.mAs≥500mAs2.5具有故障自诊断功能，支持AEC、APR自动曝光▲2.6 具备曝光参数单元化菜单，直接通过采集软件调节曝光参数，无需单独曝光控制台操作▲2.7医生在控制室和检查室均可进行高压发生器的摄影部位和曝光条件操作，提供照片或相关证明文件。
▲2.8发生器参数状态可与采集图像集成显示三、Ｘ线管组件：(原装进口)3.1焦点尺寸：0.6mm／1.2mm3.2焦点功率：22／54kW3.3阳极热容量≥230kHU3.4阳极靶角：12°四、全身电动多功能摄影架系统▲4.1管球的支撑架结构：天轨悬吊式,一字型天轨。
▲4.2悬吊架采用触摸液晶屏控制。
4.2.1 液晶屏可显示并可选择曝光的mA，kV及时间；4.2.2 液晶屏可显示并可选择病人4种体型（胖、中、瘦、小孩）；4.2.3 液晶屏可显示并可选择3种电离室视野。
4.3．管球沿吊架水平运动，并可上下运动4.4 探测器沿立柱上下运动，电动控制，管球自动跟踪；可自动进行立/卧位转换4.5可投照体位：立位、水平卧位及斜投照。
4.6 X管球吊架运动范围：移动行程≥2200mm，沿天轨水平方向运动，4.7 X管球运动范围：垂直移动行程≥1200mm，机头旋转-110°~+110°。
4.8探测器运动范围：垂直移动行程≥1200mm4.9探测器旋转范围：旋转角度0°～+90°，任意角度可调。
4.10立位胶片距SID：300~2200mm4.11卧位胶片距SID：600～1100mm4.12患者床面可浮动运动：床面纵向移动范围≥800mm，横向移动范围≥120mm。

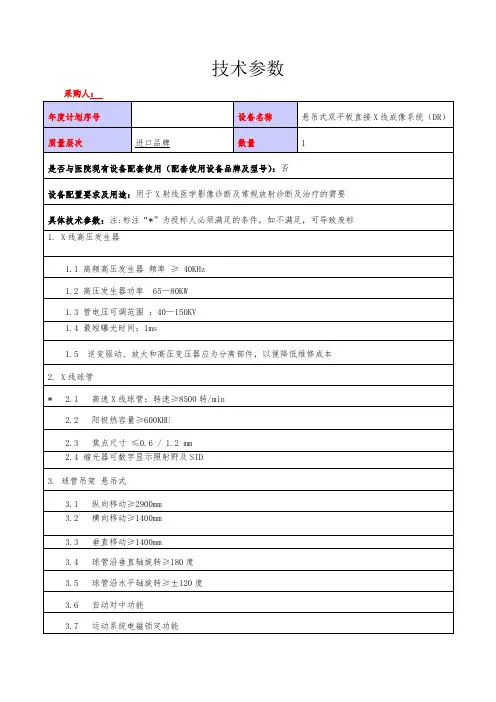

DR技术参数1、功能配置要求：1.1 单板多功能机，能够完成全身各部位、各体位、各角度的拍片检查且具有完善的图像后处理功能。
1.2 X光机、球管、高压发生器等主体为同一厂家生产。
1.3 需提供CE和FDA认证。
1.4 需提供用户（三甲医院以上）名单及安装报告原件、复印件（加盖公司公章确认）。
1.5 配置包括X光机、球管、高压发生器、数字平板探测器、胸片架、拍片床、图像采集处理工作站、图像诊断工作站及其附件等。
2、主要技术规格和要求2.1数字平板探测器*2.1.1材料组成：碘化铯/非晶硅。
2.1.2有效采集区域≥43x43cm，平板有效尺寸可以根据拍片部位进行调节。
2.1.3像素尺寸≤143微米，像素矩阵≥3000X3000像素。
2.1.4分辨率≥3.5线对/mm。
2.1.5灰阶深度≥14bit。
2.1.6量子检出效率≥60%。
*2.1.7冷却方式：自然冷却,无须额外特殊冷却。
2.1.8对工作环境温度、湿度无特殊要求。
2.2 X线球管2.2.1悬吊式X线球管。
*2.2.2阳极热容量≥300Khu。
2.2.3额定功率≥33/70KW。
2.2.4球管焦点≤0.6/1.2mm。
2.2.5可通过LCD显示缩光野的尺寸和源像距。
2.2.6电动球管架，具有自动部位跟踪功能。
2.2.7球管移动范围：能够满足全身检查需要。
2.2.8具备运动系统的电磁锁定功能。
2.3高压发生器2.3.1高频逆变发生器≥40KHz。
2.3.2输出功率≥65KW。
2.3.3最大毫安≥600mA。
2.3.4管电压可调范围40～150KV。
2.3.5最短曝光时间≤1ms。
2.3.6具备3电离室AEC自动曝光控制。
2.3.7发生器的操作与控制系统完全与主机集成，在主机工作站上控制曝光。
2.4胸片架2.4.1 可电机驱动，高度变化范围≥150cm。
2.4.2 源像距SID：100～180 cm。
2.4.3 探测器可行-20º～+90º倾斜,可在任意位置锁定。

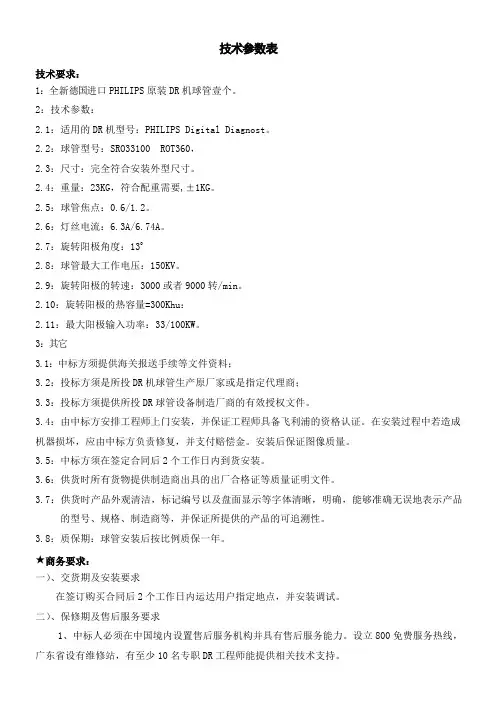

技术参数表技术要求：1：全新德国进口PHILIPS原装DR机球管壹个。

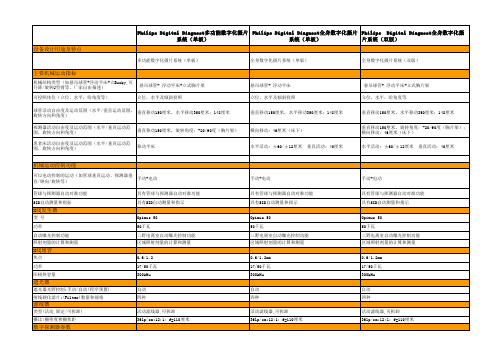

2：技术参数：2.1：适用的DR机型号：PHILIPS Digital Diagnost。
2.2：球管型号：SRO33100 ROT360，2.3：尺寸：完全符合安装外型尺寸。
2.4：重量：23KG，符合配重需要,±1KG。
2.5：球管焦点：0.6/1.2。
2.6：灯丝电流：6.3A/6.74A。
2.7：旋转阳极角度：1302.8：球管最大工作电压：150KV。
2.9：旋转阳极的转速：3000或者9000转/min。
2.10：旋转阳极的热容量=300Khu：2.11：最大阳极输入功率：33/100KW。
3：其它3.1：中标方须提供海关报送手续等文件资料；3.2：投标方须是所投DR机球管生产原厂家或是指定代理商；3.3：投标方须提供所投DR球管设备制造厂商的有效授权文件。
3.4：由中标方安排工程师上门安装，并保证工程师具备飞利浦的资格认证。
在安装过程中若造成机器损坏，应由中标方负责修复，并支付赔偿金。
安装后保证图像质量。
3.5：中标方须在签定合同后2个工作日内到货安装。
3.6：供货时所有货物提供制造商出具的出厂合格证等质量证明文件。
3.7：供货时产品外观清洁，标记编号以及盘面显示等字体清晰，明确，能够准确无误地表示产品的型号、规格、制造商等，并保证所提供的产品的可追溯性。
3.8：质保期：球管安装后按比例质保一年。
★商务要求：一）、交货期及安装要求在签订购买合同后2个工作日内运达用户指定地点，并安装调试。
二）、保修期及售后服务要求1、中标人必须在中国境内设置售后服务机构并具有售后服务能力。
设立800免费服务热线，广东省设有维修站，有至少10名专职DR工程师能提供相关技术支持。
2、维修响应时间：24小时内。
3、付款方式：球管安装验收后凭发票、维修单、合同，30日内一次性付款。
