一、牙科CT技术参数及要求(三合一CT)1.技术参数及要求(三合一C T)1.1X射线球管：锥形线束：1.1.1管电压：≥90kV1.1.2管电流：≥16mA；1.1.3焦点：≤0.5mm；1.1.4全景曝光时间：≤ 14秒1.1.5▲ CT曝光时间：≤5秒1.1.6头颅曝光时间：≤9秒1.1.7▲可自行选择脉冲X射线或连续X射线；1.1.8总过滤：≥2.5Al1.1.9曝光剂量：≤29μSv(21mAs,85kV) （ICRP 1990）1.1.10可视空间（FOV）：≥8cm×8cm1.1.11空间分辨率：0. 1mm1.1.12▲获取用于三维影像重建的独立投照影像：≥ 500幅1.1.13重建时间（从设备曝光到三维影像显现）：≤2min1.1.14控制面板：多功能彩色触摸屏1.1.15CT影像传感器：平板1.1.16全景/头颅影像传感器：CCD1.1.17全景像素：27微米1.1.18▲影像灰度分辨率：≥16bit1.1.19双向转动平面镜1.1.20成像技术：通过锥束投照技术,三维数据重建，可以在颌面部任意区域，形成矢状面、冠状面、横断面及3D影像1.1.21▲具备三维影像处理软件，可以实现曲面断层、头影测量、轴向断层、高解像度细节显示等临床诊断功能1.1.22▲具备原厂设计开发三维诊断软件，满足口腔颌面外科、牙体牙髓、牙周、修复科、专业正畸分析软件、配合种植与正畸模型扫描系统等各科临床诊断应用，具备原厂设计种植体虚拟设计软件，支持术前种植体虚拟设计，并支持原厂种植体手术导板制作；1.1.23▲支持原厂CAD/CAM图像导入，提供完整的种植治疗解决方案。
2.配套软件功能需求2.1软件图像界面能够显示以下各种影像：2.1.13D重组图像；2.1.2标准冠状面图像；2.1.3标准矢状面图像；2.1.4标准轴面图像；2.1.5多平面重组图像；2.2图像处理工具要求：2.2.12D图像编辑工具：移动，图像翻转，放大，对比度调节，亮度调节，图像信息；2.2.2测量工具：距离，连续距离，角度测量，骨密度测量，感兴趣区（ROI）3D影像值测量；2.2.3画图标注功能：可在图像上添加箭头，线图以及标注；2.2.43D影像调节（可还原软组织轮廓）；2.2.5▲系统标准配置软件功能：“容积数据”多平面重建功能，“容积数据”分析功能，3D容积测量功能，3D摘除切割功能；2.2.6多种图像后处理功能：容积再现（VR）、最大密度投影( MIP)、最小密度投影（minIP）、模拟X 线投照（X-Ray）2.2.7影像数据输出功能，可实现三维图像输出和打印，屏幕快照，另存。

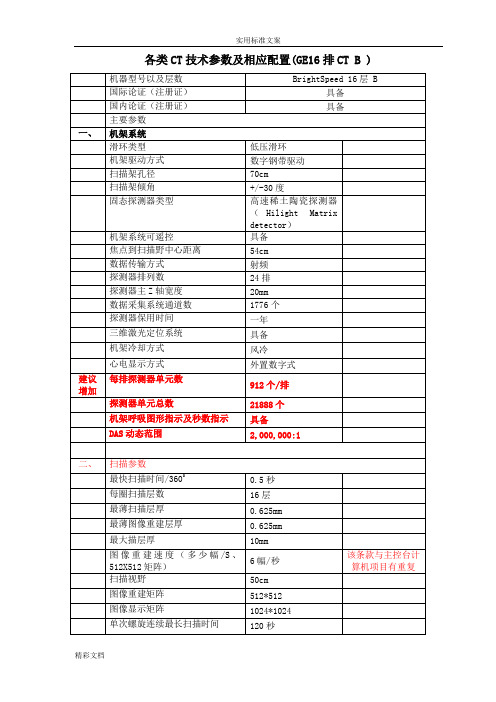

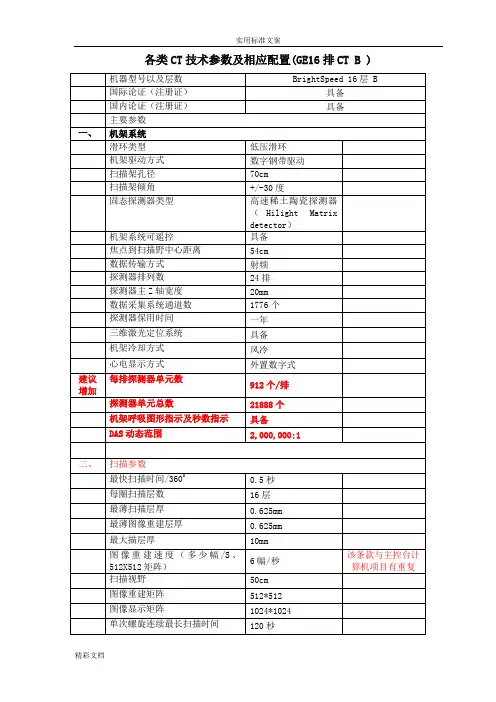

各类CT技术参数及相应配置(GE16排CT B )
备注：
如果需要修改以及添加在各大技术参数栏目中请用红字表示
如果是第三方的产品必须说明，并且注明第三方的产品、厂家以及型号等等用红字表示所有临床应用软件必须注明在操作台、工作站或同时完成用红字表示
国际论证、国内论证如果目前没有应该注明，如已经申报中也应该注明
本技术参数为一年有效，所有的软件以及功能必须全部补充到表中，如果没有填写在一年中不能够添加及修改。
球管保用方法是要求与以后购买球管保用方法于本条款一致。

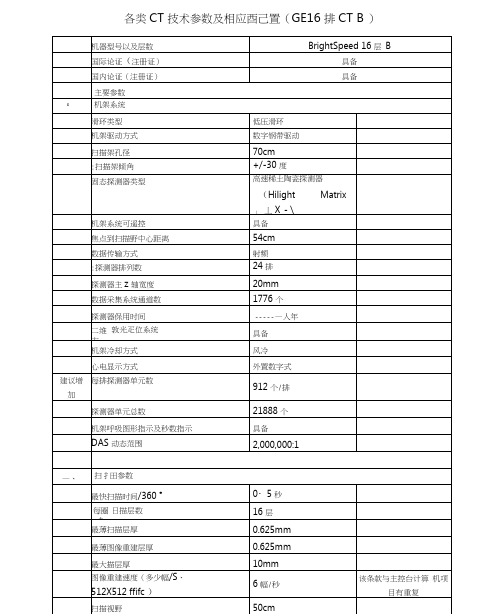

各类CT技术参数及相应配置(GE16排CT B )
备注：
如果需要修改以及添加在各大技术参数栏目中请用红字表示
如果是第三方的产品必须说明，并且注明第三方的产品、厂家以及型号等等用红字表示所有临床应用软件必须注明在操作台、工作站或同时完成用红字表示
国际论证、国内论证如果目前没有应该注明，如已经申报中也应该注明
本技术参数为一年有效，所有的软件以及功能必须全部补充到表中，如果没有填写在一年中不能够添加及修改。
球管保用方法是要求与以后购买球管保用方法于本条款一致。

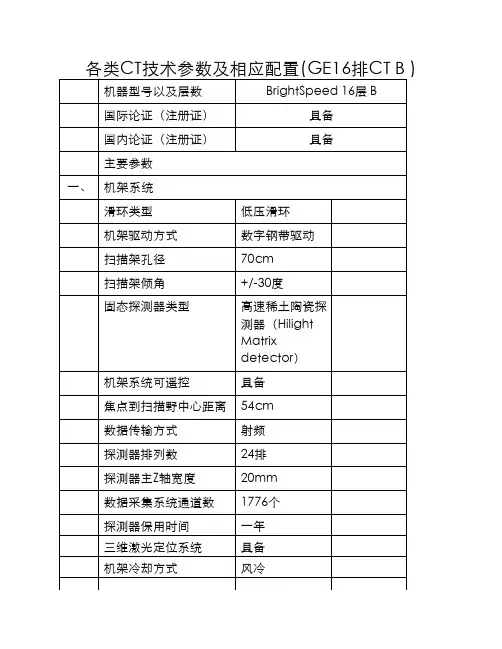

各类CT技术参数及相应酉己置（GE16排CT B ）
备注：
如果需要修改以及添加在各大技术参数栏目中请用红字表示
如果是第三方的产品必须说明，并且注明第三方的产品、厂家以及型号等等用红字表示所有临床应用软件必须注明在操作台、工作站或同时完成用红字表示
国际论证、国内论证如果目前没有应该注明，如已经申报中也应该注明
本技术参数为一年有效，所有的软件以及功能必须全部补充到表中，如果没有填写在一年中不能够添加及修改。
球管保用方法是要求与以后购买球管保用方法于本条款一致。

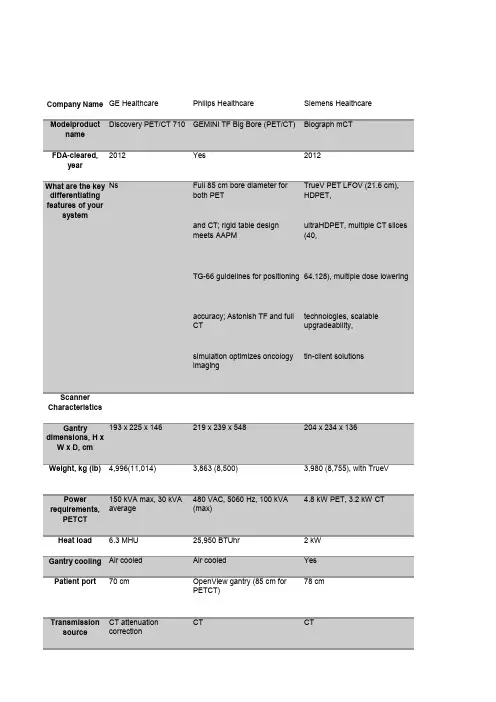

Company Name GE Healthcare Philips Healthcare Siemens Healthcare ModelproductnameDiscovery PET/CT 710 GEMINI TF Big Bore (PET/CT) Biograph mCTFDA-cleared,year2012 Yes 2012Full 85 cm bore diameter for both PET TrueV PET LFOV (21.6 cm), HDPET,and CT; rigid table design meets AAPM ultraHDPET, multiple CT slices (40,TG-66 guidelines for positioning64.128), multiple dose loweringaccuracy; Astonish TF and full CT technologies, scalable upgradeability,simulation optimizes oncologyimagingtin-client solutionsScannerCharacteristicsGantrydimensions, H xW x D, cm193 x 225 x 146 219 x 239 x 548 204 x 234 x 136 Weight, kg (lb)4,996(11,014) 3,863 (8,500) 3,980 (8,755), with TrueVPower requirements,PETCT 150 kVA max, 30 kVAaverage480 VAC, 5060 Hz, 100 kVA(max)4.8 kW PET, 3.2 kW CTHeat load 6.3 MHU 25,950 BTUhr 2 kW Gantry cooling Air cooled Air cooled Yes Patient port70 cm OpenView gantry (85 cm forPETCT)78 cmTransmission source CT attenuationcorrectionCT CTWhat are the key differentiating features of yoursystemNs12 days total: phase I = 7 daysmechnical and 5 days; phase 2= 5 dayscommissioningPatient HandlingSystem Vertical travel,cm 2.5 to 20.5 below isocenter47.153 - 96Patient scan range, cm Standard: 170; option:200 190 198, with TrueVHorizontal speed, mmsec100185 0 - 200Maximum patient weight, kg (lb)226 (500) 227 (500) 500 lbsPallet deflection NSComplies w AAPM TG-66requirementsNo differential deflectionGantry controls on front & back of gantry (yesno)Yes 4 sets of gantry controls, 2 each sideYes Sotware ProcessingWhole bodyacquisition time,with attenuation correction and processingPhysician preference Approx. 10 minutes < 8 min.Acquisition modes3-D, 4-D3-D, 4-D TOF (respiratory gating)3-DReconstruction time, 2-D mode,128 x 128,OSEM-IRNA NA NA3D VUE Point HD: 45sec; 4-D VUE Point < 1 min. bed with list mode TOF,HD: 3 minconcurrentReconstruction time, 3-D mode,128 x 128, Fore-IT-WLS<1 min. per bedInstall timeAprox. 10 business days8-10 daysEvent transferrate 2,460 Hz max samplerate158 MBytes sec 300 M events sec.Correction forcontrast inpatientYes Yes YesMeasured &automatedrandomscorrection(yesno)Yes Yes YesMeasured &automatedscattercorrection(yesno)Yes Yes YesSimultaneousacquisitionprocessing (yesno)Yes Yes YesAutomatedstandard uptakevalue creation(yesno)Yes Yes YesWeighted LeastSquare (WLS)reconstruction(yesno)Yes Yes YesAttenuationweightediterativereconstructionYes Yes YesOne-click wholebody PETprotocol (yesno)Yes Yes YesPET PhysicalAssemblyNumber ofdetectors24 28 pixelar modules 192, with TrueVNumber of imageplanes47 45 or 90 109, with TrueVPlane spacing,mm3.27 2 or 4 2Number ofcrystals13,824 28,336 32,448, with TrueVRing diameter 88.6 cm 90 cm 842 mm Number of PMTs 1,024 (256 quad-anode) 4204 per blockPhysical axial FOV, cm15.71816.2 (standard); 21.6wTrueV(optional)Effective axial FOV in whole body, cm - 3-D12.1 NS 12.6 wTrueVDetector material LBS LYSO LSO Stopping pwer for 511 keV photons 0.84HighHighHygroscopicNo No No Crystal size, mm 4.7 x 6.3 x 30 4 x 44 x 4 x 20PETPerformance6,700 cpsMBq @ 10 cm; >18,000 wtime offlightSystemsensitivity - 2-D,kcpsuCicc LLD (NEMA 2001)NA NANANEMA performance standards: 4.9 VUE Point HD: 4NEMA performance standards: 6.3; VUE Point HD: 4.5NEMA performancestandards: 5.6; VUE Point HD: 5Axial resolution @ 1 cm, mm(NEMA 2001)4.7 4.5Transverseresolution @ 1cm, mm (NEMA2001)4.7 4.4Transverseresolution @ 10cm, mm (NEMA2001)5.1 4.9Systemsensitivity - 3-D,kcpsuCicc LLD (NEMA 2001)7.5 cpskBq 9.5 435 keV with TrueVNEMA performance standards: 6.3; VUE Point HD: 5Peak noiseequivalent count rate, kcps (NEMA2001)130 kcps @ 29.5 KBqml90 kcps @ 14 kBqml > 240kcps wTOF NS2-D NA NA NA3-DYes90 kcps @ 14 kBqml >240 kcps wTOF175 Scatter fraction -2-D (NEMA 2001)NA NA NAScatter fraction -3-D (NEMA 2001)37% 0.26 < 34%CT Physical AssemblyType of detector Volara XT Digital DAS Solid State - GOS UltraFast Ceramic128 or 64 or 40 detectors, 736elementsrow, 1,472channelsrowGenerator output, kW 85 or 100 6080 - 100kV-RangemA-Range700 or 800 mA90 - 140 kVp 20 - 500 mA80 - 140 kVP 20 - 800 mAAnode heatstoragecoolingm in. 5.7 MJ and peak dissipation: 26 kW8 MHU1,608 kHUmin 0 MHU 5,000 kHUTube focal spot,mm0.9 x 0.7, 1.2 x 1.11 x 1 0.5 x 10.7 x 0.7 0.9 x 1.1 Gantrydimensions, cm 192 x 226.1 x 140 Integrated, see above204 x 234 x 136Gantry weight,kg (lb)Integrated, see above Integrated, see above 3,977 (8,750)CT Image QualityNumberelementschannelsfan beam58,368 19,584 (39,168 effective w DFS)Axial resolution @ 10 cm, mm (NEMA 2001)5.2 5.9LC resolution (20cmcatph.surface)5 mm @ 0.32% at 14.3mGy 4.0 mm @ 0.3%5 mm @ 3 HU @ 9.9 mGyCTDI (dose100mAs) B 16 cmphant.Axial head: 18mGy Axial Body: 8mGy10.17 mGy100 mAs 40, 64 slice: 9.3; 128 slice: 8.5Max HC resolution (2%MTF)17.1 lpcm @ 0% MTF 15.0 lpcm (at cutoff) 24 lpcm (option)Standard HC resolution (2%MTF)17.1 lpcm @ 0% MTF 12.0 lpcm (at cutoff) 22 lpcmCT Scan ParametersPartial 240 degree: 0.29, 0.33;Full:0.4, 0.5, 0.75, 1, 1.5, 2Scan field, cm 70 60 (up to 70 for CTAC) 78Number of slices 16, 64, 128 16 Slice thickness,mm0.6250.65 - 120.1 - 10Rotation speed Helical: 0.35 - 0.470.4, 0.5, 0.75, 1, 1.5, 2 s 0.3 - 1 sec.Topogramlength, mm1,700 or 2,000 190 cm128 - 2,048Reconstruction time: Std.High res.Topo16 FPS35 FPS Up to 20 imagessecUp to 40 imagessec.Scanmatrixdisplaymatrix1,024 x 1,024 512x512, 768x768, 1024x1024 512 x 512, 1,024 x 1,024 Max. spiralvolumemax.spiral scan time 40 mm coverageslice 190 cm 100 sec 198 cm 80 sec. ConsoleComputerStorageHost computer HP Z400technicalgraphics workstation Dell PC workstationWindowsUser interfacePETCT ConsoleBrilliance Workspace syngoScan times(partial)subsec(partial)Physician preference Partial: 0.22-0.72; full: 0.3-1Archival storage PACS CDDVD-R, DVD-RAM MOD CD-R DVD DICOM 3.0 PET Yes Yes YesDICOM 3.0 CT Yes Yes Yes85 cm bore, TG-66 compliant table 5-min. whole body PET CT imaging withdesigned for use of PETCT in radiation the highest NEMA resolution available;oncology. Astonish TF designed with 128-slice CT for advanced cardiac hybridfull list mode reconstruction forshortexams; syngo.via readyscan times and industry leadingimagequality.Special Features NS。
备注：
如果需要修改以及添加在各大技术参数栏目中请用红字表示
如果是第三方的产品必须说明，并且注明第三方的产品、厂家以及型号等等用红字表示所有临床应用软件必须注明在操作台、工作站或同时完成用红字表示
国际论证、国内论证如果目前没有应该注明，如已经申报中也应该注明
本技术参数为一年有效，所有的软件以及功能必须全部补充到表中，如果没有填写在一年中不能够添加及修改。
球管保用方法是要求与以后购买球管保用方法于本条款一致。

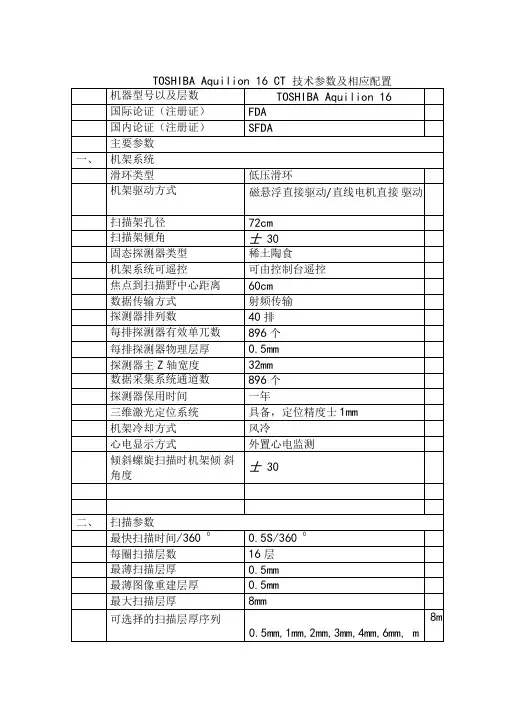

TOSHIBA Aquilion 16 CT 技术参数及相应配置
备注：
如果需要修改以及添加在各大技术参数栏目中请用红字表示
如果是第三方的产品必须说明，并且注明第三方的产品、厂家以及型号等等用红字表示
所有临床应用软件必须注明在操作台、工作站或同时完成用红字表示国际论证、国内论证如果目前没有应该注明，如已经申报中也应该注明
本技术参数为一年有效，所有的软件以及功能必须全部补充到表中, 如果没有填写在一年中不能够添加及修改。
球管保用方法是要求与以后购买球管保用方法于本条款一致。
能谱CT技术参数随着医疗技术的不断进步，能谱CT作为一项先进的技术，正在被越来越多的医疗机构所采用。
为了更好地了解和利用能谱CT，我们首先需要对其技术参数有一个清晰的认识。
本文将详细介绍能谱CT的技术参数，以期为相关人士提供参考。
一、设备简介能谱CT是一种先进的医疗影像技术，具有无创、无痛、无辐射等优点。
它通过采集人体不同组织在不同能量下的X线衰减数据，生成能谱图像，从而提供更丰富的诊断信息。
相较于传统的CT技术，能谱CT能够更好地鉴别不同组织之间的差异，提高诊断的准确性。
二、技术参数1. 扫描方式：能谱CT采用动态双能量扫描方式，可在短时间内完成全身扫描。
扫描过程中，X线管以不同的能量状态对同一部位进行多次扫描，获取大量数据。
2. 探测器类型：能谱CT采用高分辨率探测器，可实现多通道数据采集。
探测器通常由闪烁晶体和光电倍增管组成，能够将X线光子转换为电信号，进而转换为数字信号。
3. 扫描野：能谱CT的扫描野可根据实际需求进行调整，一般覆盖范围较广。
在全身扫描时，扫描野通常覆盖整个人体或特定部位。
4. 扫描时间：能谱CT的扫描时间较短，通常在数秒至数分钟内完成全身扫描。
这有助于减少患者因长时间保持固定姿势而产生的疲劳感。
5. 重建算法：能谱CT采用先进的重建算法，包括反投影算法、滤波反投影算法等。
这些算法能够根据采集到的原始数据进行图像重建，提高图像质量。
6. 图像显示：能谱CT的图像显示包括原始图像、单能量图像和能谱曲线等。
原始图像显示了人体组织的基本结构；单能量图像则可以展示不同组织在不同能量下的表现；能谱曲线则可以反映不同组织对X 线的吸收特性。
7. 定量分析：能谱CT可以进行定量分析，通过对不同组织在能谱曲线上的表现进行量化评估，提供更准确的诊断依据。
例如，通过测量碘含量、水含量等参数，可以对肿瘤、炎症等病变进行定量评估。
8. 伪彩色技术：能谱CT采用伪彩色技术对图像进行着色处理，使得不同组织在图像中呈现不同的颜色。
自从2001年6月，市场推出PET/CT以来，PET/CT有了突飞猛进的发展，美国NBC新闻报道说PET/CT的诞生使人类向对抗疾病迈出革命性的一步。
瑞典Zurich大学的研究结果表明，PET/CT较PET的诊断准确率提高20%。
Lason教授(全球最早使用PET/CT)认为PET/CT对头颈部肿瘤诊断、肺癌分期和诊断、肠癌、前列腺癌和其他盆腔肿瘤淋巴结转移的诊断有很大帮助。
PET/CT逐渐成为癌症早期诊断的重要手段。
一 PET/CT的主要技术参数PET/CT的主要设计参数分CT和PET两部分。
主要的技术参数有：(一)CT部分：(1)探测器排数、旋转速度、采集时间这些参数主要决定空间定位的速度，如果医院对心脏疾病的检查较多，对这些参数就要提出较高的要求。
一般需要16排以上的CT，旋转速度0.4s，采集100cm需要1.5s左右。
速度越快有利于消除扫描过程中由于病人呼吸等运动造成的伪影。
(2)球管热容量、管电流这些参数主要决定CT的扫描功率以及检查部位，参数越大适应范围越大，对于一些深度较大的部位诊断有一定的优势，而且图像质量相对较好。
(3)层厚、横向扫描野、孔径这些参数也是CT的重要参数，层厚越小成像越细，一般为0.6～10mm。
横向扫描野一般为45～50cm，孔径为70cm。
(二)PET部分：(1)晶体材料与尺寸晶体部分是PET的核心，PET主要依靠晶体接收正电子，正如摄像机的镜头一样，PET晶体就是PET的“眼睛”。
晶体材料有三种,即BGO、LSO和GSO。
它们对于采集511MeVγ光子的信息各具优势。
BGO具有较大的原子序数和密度,使得它对γ光子具有很好的拦截能力,有效增加其灵敏度。
它的主要缺点是余辉时间较长,不利于3D采集。
但其成本相对较低,因此在以2D为主的PET设备上广泛的应用。
LSO只有约40ns的余辉时间、高光输出量和仅比BGO低15倍的灵敏度,使得它成为非常适合3D采集的快速晶体。
