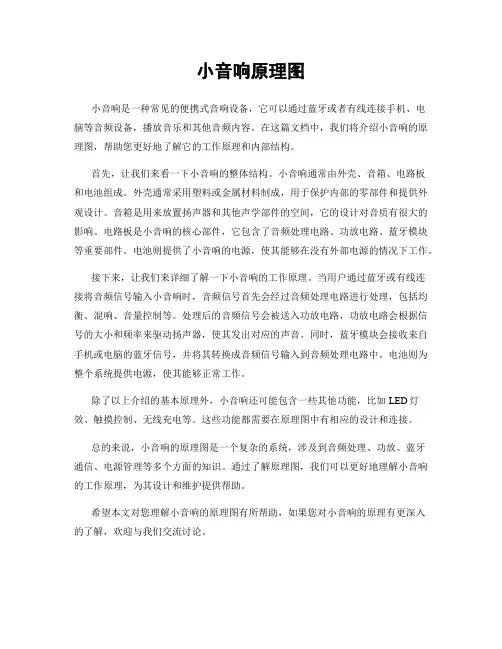

小音响原理图小音响是一种常见的便携式音响设备，它可以通过蓝牙或者有线连接手机、电脑等音频设备，播放音乐和其他音频内容。
在这篇文档中，我们将介绍小音响的原理图，帮助您更好地了解它的工作原理和内部结构。
首先，让我们来看一下小音响的整体结构。
小音响通常由外壳、音箱、电路板和电池组成。
外壳通常采用塑料或金属材料制成，用于保护内部的零部件和提供外观设计。
音箱是用来放置扬声器和其他声学部件的空间，它的设计对音质有很大的影响。
电路板是小音响的核心部件，它包含了音频处理电路、功放电路、蓝牙模块等重要部件。
电池则提供了小音响的电源，使其能够在没有外部电源的情况下工作。
接下来，让我们来详细了解一下小音响的工作原理。
当用户通过蓝牙或有线连接将音频信号输入小音响时，音频信号首先会经过音频处理电路进行处理，包括均衡、混响、音量控制等。
处理后的音频信号会被送入功放电路，功放电路会根据信号的大小和频率来驱动扬声器，使其发出对应的声音。
同时，蓝牙模块会接收来自手机或电脑的蓝牙信号，并将其转换成音频信号输入到音频处理电路中。
电池则为整个系统提供电源，使其能够正常工作。
除了以上介绍的基本原理外，小音响还可能包含一些其他功能，比如LED灯效、触摸控制、无线充电等。
这些功能都需要在原理图中有相应的设计和连接。
总的来说，小音响的原理图是一个复杂的系统，涉及到音频处理、功放、蓝牙通信、电源管理等多个方面的知识。
通过了解原理图，我们可以更好地理解小音响的工作原理，为其设计和维护提供帮助。
希望本文对您理解小音响的原理图有所帮助，如果您对小音响的原理有更深入的了解，欢迎与我们交流讨论。

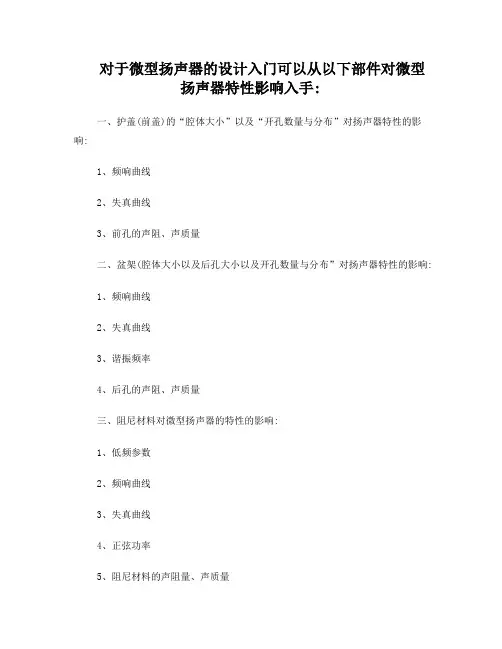

对于微型扬声器的设计入门可以从以下部件对微型
扬声器特性影响入手:
一、护盖(前盖)的“腔体大小”以及“开孔数量与分布”对扬声器特性的影
响:
1、频响曲线
2、失真曲线
3、前孔的声阻、声质量
二、盆架(腔体大小以及后孔大小以及开孔数量与分布”对扬声器特性的影响:
1、频响曲线
2、失真曲线
3、谐振频率
4、后孔的声阻、声质量
三、阻尼材料对微型扬声器的特性的影响:
1、低频参数
2、频响曲线
3、失真曲线
4、正弦功率
5、阻尼材料的声阻量、声质量
四、膜片对微型扬声器特性的影响:
1、等效顺性
2、形状系数
3、频响曲线
4、失真曲线
5、选材(材质、形状)
6、加强筋
五、音圈对微型扬声器特性的影响:
1、选材
2、线径
3、层数
4、磁路位置
5、失真
6、F0
7、灵敏度
六、磁路对微型扬声器特性的影响:
1、类型
2、高度分配优化
3、平面尺寸分配优化
4、磁间隙优化
5、Bl
6、THD
7、SPL
七、工艺对微型扬声器影响:
1. 胶黏剂(粘接强度,工艺时间,耐温性)
2. 线圈引出方式(悬浮线,爬胶线);以及引出的形状。
![微型扬声器系统_数字音频原理与检测技术_[共2页]](https://uimg.taocdn.com/79b8309ae518964bce847c34.webp)

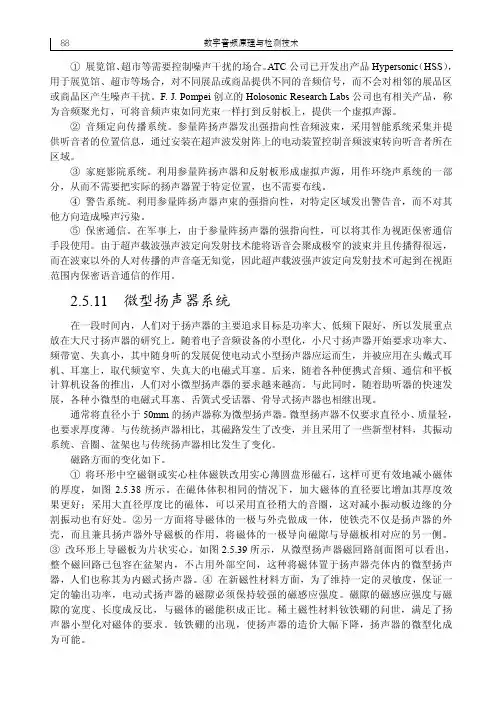

①展览馆、超市等需要控制噪声干扰的场合。
ATC公司已开发出产品Hypersonic（HSS），用于展览馆、超市等场合，对不同展品或商品提供不同的音频信号，而不会对相邻的展品区或商品区产生噪声干扰。
F. J. Pompei创立的Holosonic Research Labs公司也有相关产品，称为音频聚光灯，可将音频声束如同光束一样打到反射板上，提供一个虚拟声源。
②音频定向传播系统。
参量阵扬声器发出强指向性音频波束，采用智能系统采集并提供听音者的位置信息，通过安装在超声波发射阵上的电动装置控制音频波束转向听音者所在区域。
③家庭影院系统。
利用参量阵扬声器和反射板形成虚拟声源，用作环绕声系统的一部分，从而不需要把实际的扬声器置于特定位置，也不需要布线。
④警告系统。
利用参量阵扬声器声束的强指向性，对特定区域发出警告音，而不对其他方向造成噪声污染。
⑤保密通信。
在军事上，由于参量阵扬声器的强指向性，可以将其作为视距保密通信手段使用。
由于超声载波强声波定向发射技术能将语音会聚成极窄的波束并且传播得很远，而在波束以外的人对传播的声音毫无知觉，因此超声载波强声波定向发射技术可起到在视距范围内保密语音通信的作用。
2.5.11 微型扬声器系统在一段时间内，人们对于扬声器的主要追求目标是功率大、低频下限好，所以发展重点放在大尺寸扬声器的研究上。
随着电子音频设备的小型化，小尺寸扬声器开始要求功率大、频带宽、失真小，其中随身听的发展促使电动式小型扬声器应运而生，并被应用在头戴式耳机、耳塞上，取代频宽窄、失真大的电磁式耳塞。
后来，随着各种便携式音频、通信和平板计算机设备的推出，人们对小微型扬声器的要求越来越高。
与此同时，随着助听器的快速发展，各种小微型的电磁式耳塞、舌簧式受话器、骨导式扬声器也相继出现。
通常将直径小于50mm的扬声器称为微型扬声器。
微型扬声器不仅要求直径小、质量轻，也要求厚度薄。
与传统扬声器相比，其磁路发生了改变，并且采用了一些新型材料，其振动系统、音圈、盆架也与传统扬声器相比发生了变化。

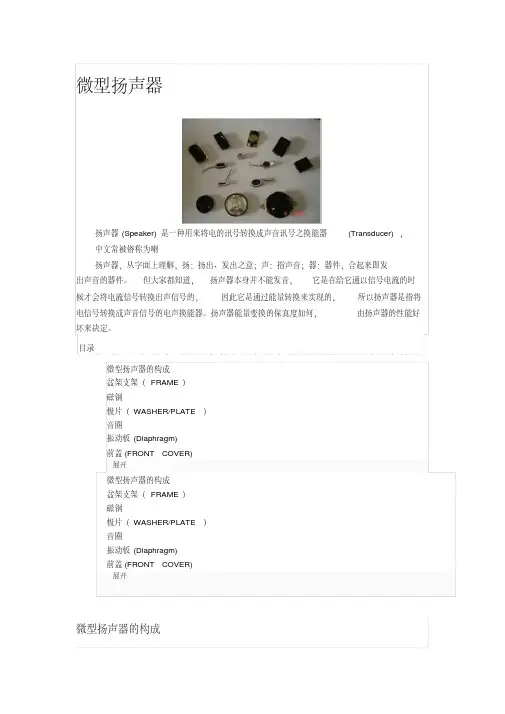

微型扬声器扬声器(Speaker)是一种用来将电的讯号转换成声音讯号之换能器(Transducer)，中文常被俗称为喇扬声器，从字面上理解，扬：扬出、发出之意；声：指声音；器：器件，合起来即发出声音的器件。
但大家都知道，扬声器本身并不能发音，它是在给它通以信号电流的时候才会将电流信号转换出声信号的，因此它是通过能量转换来实现的，所以扬声器是指将电信号转换成声音信号的电声换能器。
扬声器能量变换的保真度如何，由扬声器的性能好坏来决定。
目录微型扬声器的构成盆架支架（FRAME）磁钢极片（WASHER/PLATE）音圈振动板(Diaphragm)前盖(FRONT COVER)展开微型扬声器的构成盆架支架（FRAME）磁钢极片（WASHER/PLATE）音圈振动板(Diaphragm)前盖(FRONT COVER)展开微型扬声器的构成微型扬声器主要有盆架（支架）轭塑(Plastic Frame for Yoke)、磁钢、极片、音膜、音圈、前盖、接线板（端子）、阻尼布等构成。
盆架支架（FRAME）亦称BASKET，是安装振动部分零件，磁气回路和其它零件的母体。
小型SPK 的支架都是钢板，材质为SPCC（S：STEEL 钢铁P：板钢C：COLD 冷锻C：硬度区分）。
钢板的材质厚度为0.5~1.2MM 冲压成型，表面通常处理有五彩电镀，烤黑、电黑，加以防锈。
大口径的磁气回路特别强劲笨重，钢板材质会使用 1.0MM 甚至更厚。
但高级HI-FI SPK 也有用铝铸的支架，此外用塑料成型的支架亦很多, 防水喇叭及头机最常用。
塑料框的材质多为ABS 或ABS 加纤以增高耐热及强度。
有些游艇上使用的塑料框的材质为ASA 料，可以延长塑料框受紫外线照射而变颜色的时间。
铁框材质的厚度除对SPK 承受压力有影响外，同时对SPK 的安装后能否承受一定的振动不致变形亦有影响。
此外，SPK 工作频繁振动时，支架可能会在某些频率产生共振而影响音质。
