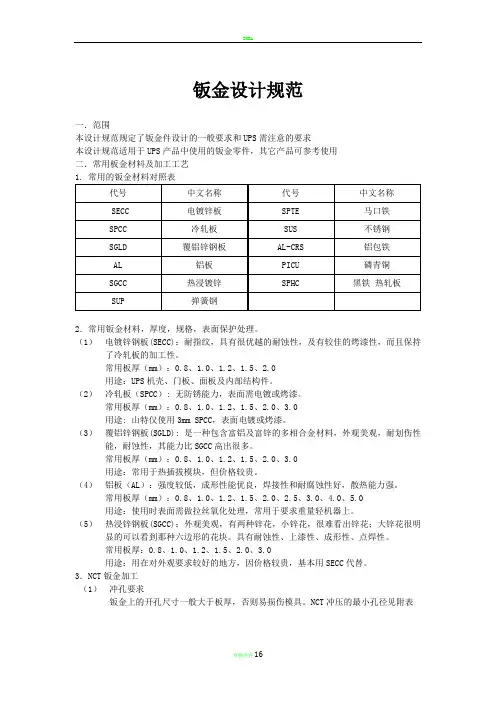

钣金设计规范一．范围本设计规范规定了钣金件设计的一般要求和UPS需注意的要求本设计规范适用于UPS产品中使用的钣金零件，其它产品可参考使用二．常用板金材料及加工工艺1. 常用的钣金材料对照表2．常用钣金材料，厚度，规格，表面保护处理。

（1）电镀锌钢板(SECC)：耐指纹，具有很优越的耐蚀性，及有较佳的烤漆性，而且保持了冷轧板的加工性。

常用板厚（mm）：0.8、1.0、1.2、1.5、2.0用途：UPS机壳、门板、面板及内部结构件。

（2）冷轧板（SPCC）: 无防锈能力，表面需电镀或烤漆。

常用板厚（mm）：0.8、1.0、1.2、1.5、2.0、3.0用途: 山特仅使用3mm SPCC，表面电镀或烤漆。

（3）覆铝锌钢板(SGLD): 是一种包含富铝及富锌的多相合金材料，外观美观，耐划伤性能，耐蚀性，其能力比SGCC高出很多。

常用板厚（mm）：0.8、1.0、1.2、1.5、2.0、3.0用途：常用于热插拔模块，但价格较贵。

（4）铝板（AL）：强度较低，成形性能优良，焊接性和耐腐蚀性好，散热能力强。

常用板厚（mm）：0.8、1.0、1.2、1.5、2.0、2.5、3.0、4.0、5.0用途：使用时表面需做拉丝氧化处理，常用于要求重量轻机器上。

（5）热浸锌钢板(SGCC)：外观美观，有两种锌花，小锌花，很难看出锌花；大锌花很明显的可以看到那种六边形的花块。

具有耐蚀性、上漆性、成形性、点焊性。

常用板厚：0.8、1.0、1.2、1.5、2.0、3.0用途：用在对外观要求较好的地方，因价格较贵，基本用SECC代替。

3．NCT钣金加工（1）冲孔要求钣金上的开孔尺寸一般大于板厚，否则易损伤模具。

NCT冲压的最小孔径见附表(2)孔距边缘的距离小于料厚时,冲方孔会导致边缘被翻起,方孔越大翻边越明显。

NCT冲(3)攻芽孔:由于直接攻芽会形成毛刺,因此在攻芽孔正反面加冲一小沙拉孔,可避免此现象的发生。

(4)NCT冲沙孔的成形深度一般不大于85%(T<2.5mm)(5)由于铝材比较软上下模间隙稍微偏大,则很容易产生毛刺,特别是在冲网孔时,可明显看出.(解决方法:减小上下模的间隙).(6)NCT冲半剪凸点的高度不超过0.6T,如大于0.6T则极易脱落。

钣金常用材料文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）品名：不锈钢板代号：SUS，STAINLESS STEEL常用型号：SUS304（18-8不锈钢，无磁性）SUS301（弹簧不锈钢，轻微磁性） SUS430（有磁性，较易生锈）抗拉强度：53kgf/mm2以上。

材料厚度：~。

以上材料较难买到。

材料宽度：最宽5’(1524mm)，一般为4’，即1219mm或1250mm，可依需要裁切小于1524mm之任意尺寸。

材料长度：可依需要裁切任意尺寸。

一般为8’，即2438mm或2500mm。

材料特性：1、金属白色光泽，表面不易生锈，依表面状态可分：雾面、亮面、镜面、拉丝面等。

为保护表面，经常贴上PVC保护膜。

2、一般不做表面处理。

如要烤漆须经特殊表面处理。

3、不适宜做电镀，可做电解。

4、适宜做冷冻、空调、家电、装饰结构件。

比重：重量计算：长（m）×宽（m）×厚（mm）×比重=公斤（kg）如：SUS304 ×1220×2440重量为：×××= 又如：SUS430 ×1000×2000重量为：1×1×2×=注：1、材料厚度一般公差＋0，－，亦即板厚实测可能只有。

2、量测材料厚度应使用测微器（micrometer），不要使用光标卡尺。

品名：冷轧钢板（COLD ROLLING STEEL）代号：SPCC、CRS (SPCD：抽拉用冷板，SPCE深抽用冷板。

)硬度：HRB 1/2H=74～89 1/4H=65～80 1/8H=50～71 H=89以上抗拉强度：28kgf/mm以上。

材料厚度：~3.2mm。

3.2mm以上材料必须订制材料宽度：最宽5’(1524mm)，一般为4’即1219mm或1250mm，可依需要裁切小于1524mm之任意尺寸。

品名：不锈钢板代号：SUS，STAINLESS STEEL常用型号：SUS304（18-8不锈钢，无磁性）SUS301（弹簧不锈钢，轻微磁性）SUS430（有磁性，较易生锈）抗拉强度：53kgf/mm2以上。

材料厚度：0.1~10.0mm。

10.0mm以上材料较难买到。

材料宽度：最宽5’(1524mm)，一般为4’，即1219mm或1250mm，可依需要裁切小于1524mm之任意尺寸。

材料长度：可依需要裁切任意尺寸。

一般为8’，即2438mm或2500mm。

材料特性：1、金属白色光泽，表面不易生锈，依表面状态可分：雾面、亮面、镜面、拉丝面等。

为保护表面，经常贴上PVC保护膜。

2、一般不做表面处理。

如要烤漆须经特殊表面处理。

3、不适宜做电镀，可做电解。

4、适宜做冷冻、空调、家电、装饰结构件。

比重：7.95重量计算：长（m）×宽（m）×厚（mm）×比重=公斤（kg）如：SUS304 2.0×1220×2440重量为：2.0×1.22×2.44×7.95=44.65kg 又如：SUS430 1.0×1000×2000重量为：1×1×2×7.95=15.9kg注：1、材料厚度一般公差＋0，－0.08，亦即板厚2.0mm实测可能只有1.92mm。

2、量测材料厚度应使用测微器（micrometer），不要使用光标卡尺。

品名：冷轧钢板（COLD ROLLING STEEL）代号：SPCC、CRS (SPCD：抽拉用冷板，SPCE深抽用冷板。

)硬度：HRB 1/2H=74～89 1/4H=65～80 1/8H=50～71 H=89以上抗拉强度：28kgf/mm以上。

材料厚度：0.25~3.2mm。

3.2mm以上材料必须订制材料宽度：最宽5’(1524mm)，一般为4’即1219mm或1250mm，可依需要裁切小于1524mm之任意尺寸。

钣金常用材料(总5页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除品名：不锈钢板代号：SUS，STAINLESS STEEL常用型号：SUS304（18-8不锈钢，无磁性）SUS301（弹簧不锈钢，轻微磁性）SUS430（有磁性，较易生锈）抗拉强度：53kgf/mm2以上。

材料厚度：~。

以上材料较难买到。

材料宽度：最宽5’(1524mm)，一般为4’，即1219mm或1250mm，可依需要裁切小于1524mm 之任意尺寸。

材料长度：可依需要裁切任意尺寸。

一般为8’，即2438mm或2500mm。

材料特性：1、金属白色光泽，表面不易生锈，依表面状态可分：雾面、亮面、镜面、拉丝面等。

为保护表面，经常贴上PVC保护膜。

2、一般不做表面处理。

如要烤漆须经特殊表面处理。

3、不适宜做电镀，可做电解。

4、适宜做冷冻、空调、家电、装饰结构件。

比重：重量计算：长（m）×宽（m）×厚（mm）×比重=公斤（kg）如：SUS304 ×1220×2440重量为：×××= 又如：SUS430 ×1000×2000重量为：1×1×2×=注：1、材料厚度一般公差＋0，－，亦即板厚实测可能只有。

2、量测材料厚度应使用测微器（micrometer），不要使用光标卡尺。

品名：冷轧钢板（COLD ROLLING STEEL）代号：SPCC、CRS (SPCD：抽拉用冷板，SPCE深抽用冷板。

)硬度：HRB 1/2H=74～89 1/4H=65～80 1/8H=50～71 H=89以上抗拉强度：28kgf/mm以上。

材料厚度：~。

以上材料必须订制材料宽度：最宽5’(1524mm)，一般为4’即1219mm或1250mm，可依需要裁切小于1524mm 之任意尺寸。

钣金常用材料 Last updated on the afternoon of January 3, 2021品名：不锈钢板代号：SUS，STAINLESS STEEL常用型号：SUS304（18-8不锈钢，无磁性）SUS301（弹簧不锈钢，轻微磁性）SUS430（有磁性，较易生锈）抗拉强度：53kgf/mm2以上。

材料厚度：~。

以上材料较难买到。

材料宽度：最宽5’(1524mm)，一般为4’，即1219mm或1250mm，可依需要裁切小于1524mm之任意尺寸。

材料长度：可依需要裁切任意尺寸。

一般为8’，即2438mm或2500mm。

材料特性：1、金属白色光泽，表面不易生锈，依表面状态可分：雾面、亮面、镜面、拉丝面等。

为保护表面，经常贴上PVC保护膜。

2、一般不做表面处理。

如要烤漆须经特殊表面处理。

3、不适宜做电镀，可做电解。

4、适宜做冷冻、空调、家电、装饰结构件。

比重：重量计算：长（m）×宽（m）×厚（mm）×比重=公斤（kg）如：SUS304 ×1220×2440重量为：×××= 又如：SUS430 ×1000×2000重量为：1×1×2×=注：1、材料厚度一般公差＋0，－，亦即板厚实测可能只有。

2、量测材料厚度应使用测微器（micrometer），不要使用光标卡尺。

品名：冷轧钢板（COLD ROLLING STEEL）代号：SPCC、CRS (SPCD：抽拉用冷板，SPCE深抽用冷板。

)硬度：HRB 1/2H=74～89 1/4H=65～80 1/8H=50～71 H=89以上抗拉强度：28kgf/mm以上。

材料厚度：~3.2mm。

3.2mm以上材料必须订制材料宽度：最宽5’(1524mm)，一般为4’即1219mm或1250mm，可依需要裁切小于1524mm之任意尺寸。

品名：不锈钢板代号：SUS，STAINLESS STEEL常用型号：SUS304（18-8不锈钢，无磁性）SUS301（弹簧不锈钢，轻微磁性）SUS430（有磁性，较易生锈）抗拉强度：53kgf/mm2以上。

材料厚度：0.1~10.0mm。

10.0mm以上材料较难买到。

材料宽度：最宽5’(1524mm)，一般为4’，即1219mm或1250mm，可依需要裁切小于1524mm之任意尺寸。

材料长度：可依需要裁切任意尺寸。

一般为8’，即2438mm或2500mm。

材料特性：1、金属白色光泽，表面不易生锈，依表面状态可分：雾面、亮面、镜面、拉丝面等。

为保护表面，经常贴上PVC保护膜。

2、一般不做表面处理。

如要烤漆须经特殊表面处理。

3、不适宜做电镀，可做电解。

4、适宜做冷冻、空调、家电、装饰结构件。

比重：7.95重量计算：长（m）×宽（m）×厚（mm）×比重=公斤（kg）如：SUS304 2.0×1220×2440重量为：2.0×1.22×2.44×7.95=44.65kg 又如：SUS430 1.0×1000×2000重量为：1×1×2×7.95=15.9kg注：1、材料厚度一般公差＋0，－0.08，亦即板厚2.0mm实测可能只有1.92mm。

2、量测材料厚度应使用测微器（micrometer），不要使用光标卡尺。

品名：冷轧钢板（COLD ROLLING STEEL）代号：SPCC、CRS (SPCD：抽拉用冷板，SPCE深抽用冷板。

)硬度：HRB 1/2H=74～89 1/4H=65～80 1/8H=50～71 H=89以上抗拉强度：28kgf/mm以上。

材料厚度：0.25~3.2mm。

3.2mm以上材料必须订制材料宽度：最宽5’(1524mm)，一般为4’即1219mm或1250mm，可依需要裁切小于1524mm之任意尺寸。

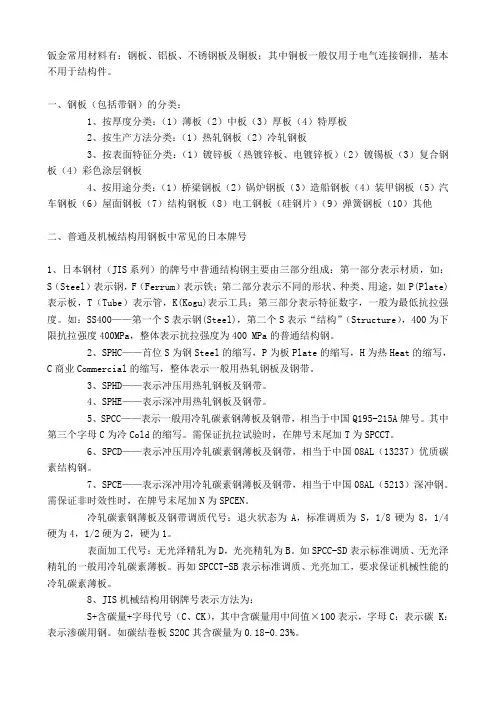

钣金常用材料有：钢板、铝板、不锈钢板及铜板；其中铜板一般仅用于电气连接铜排，基本不用于结构件。

一、钢板（包括带钢）的分类：1、按厚度分类：（1）薄板（2）中板（3）厚板（4）特厚板2、按生产方法分类：（1）热轧钢板（2）冷轧钢板3、按表面特征分类：（1）镀锌板（热镀锌板、电镀锌板）（2）镀锡板（3）复合钢板（4）彩色涂层钢板4、按用途分类：（1）桥梁钢板（2）锅炉钢板（3）造船钢板（4）装甲钢板（5）汽车钢板（6）屋面钢板（7）结构钢板（8）电工钢板（硅钢片）（9）弹簧钢板（10）其他二、普通及机械结构用钢板中常见的日本牌号1、日本钢材（JIS系列）的牌号中普通结构钢主要由三部分组成：第一部分表示材质，如：S（Steel）表示钢，F（Ferrum）表示铁；第二部分表示不同的形状、种类、用途，如P(Plate)表示板，T（Tube）表示管，K(Kogu)表示工具；第三部分表示特征数字，一般为最低抗拉强度。

如：SS400——第一个S表示钢(Steel)，第二个S表示“结构”（Structure），400为下限抗拉强度400MPa，整体表示抗拉强度为400 MPa的普通结构钢。

2、SPHC——首位S为钢Steel的缩写，P为板Plate的缩写，H为热Heat的缩写，C商业Commercial的缩写，整体表示一般用热轧钢板及钢带。

3、SPHD——表示冲压用热轧钢板及钢带。

4、SPHE——表示深冲用热轧钢板及钢带。

5、SPCC——表示一般用冷轧碳素钢薄板及钢带，相当于中国Q195-215A牌号。

其中第三个字母C为冷Cold的缩写。

需保证抗拉试验时，在牌号末尾加T为SPCCT。

6、SPCD——表示冲压用冷轧碳素钢薄板及钢带，相当于中国08AL（13237）优质碳素结构钢。

7、SPCE——表示深冲用冷轧碳素钢薄板及钢带，相当于中国08AL（5213）深冲钢。

需保证非时效性时，在牌号末尾加N为SPCEN。

冷轧碳素钢薄板及钢带调质代号：退火状态为A，标准调质为S，1/8硬为8，1/4硬为4，1/2硬为2，硬为1。

钣金常用材料品名：不锈钢板代号：SUS，STAINLESS STEEL常用型号：SUS304（18-8不锈钢，无磁性）SUS301（弹簧不锈钢，轻微磁性）SUS430（有磁性，较易生锈）抗拉强度：53kgf/mm2以上。

材料厚度：0.1~10.0mm。

10.0mm以上材料较难买到。

材料宽度：最宽5’(1524mm)，一般为4’，即1219mm或1250mm，可依需要裁切小于1524mm之任意尺寸。

材料长度：可依需要裁切任意尺寸。

一般为8’，即2438mm或2500mm。

材料特性：1、金属白色光泽，表面不易生锈，依表面状态可分：雾面、亮面、镜面、拉丝面等。

为保护表面，经常贴上PVC保护膜。

2、一般不做表面处理。

如要烤漆须经特殊表面处理。

3、不适宜做电镀，可做电解。

4、适宜做冷冻、空调、家电、装饰结构件。

比重：7.95重量计算：长（m）×宽（m）×厚（mm）×比重=公斤（kg）如：SUS304 2.0×1220×2440重量为：2.0×1.22×2.44×7.95=44.65kg 又如：SUS430 1.0×1000×2000重量为：1×1×2×7.95=15.9kg注：1、材料厚度一般公差＋0，－0.08，亦即板厚2.0mm实测可能只有1.92mm。

2、量测材料厚度应使用测微器（micrometer），不要使用光标卡尺。

品名：冷轧钢板（COLD ROLLING STEEL）代号：SPCC、CRS (SPCD：抽拉用冷板，SPCE深抽用冷板。

) 硬度：HRB 1/2H=74～89 1/4H=65～80 1/8H=50～71 H=89以上抗拉强度：28kgf/mm以上。

材料厚度：0.25~3.2mm。

3.2mm以上材料必须订制材料宽度：最宽5’(1524mm)，一般为4’即1219mm或1250mm，可依需要裁切小于1524mm之任意尺寸。

常见钣金件的材料选用和表面处理第一篇：常见钣金件的材料选用和表面处理常见钣金件的材料选用和表面处理一材料的选用冷轧钢SPCC，主要用于电镀和烤漆件，成本低，易成型，材料厚度为≤3.2mm。

热轧钢SHCC，材料T≥3.0mm，也是用电镀，烤漆件。

成本低，但难成型，主要用平板件。

镀锌板SECC，SGCC。

SECC电解板分N料，P料。

N料主要不作表面处理，成本高，P料用于喷涂件。

铜，主要用导电作用料件，其表面处理是镀镍，镀鉻，或不作处理，成本高。

铝板，一般用表面鉻酸盐（J11-A），氧化（导电氧化，化学氧化），成本高，有镀银，镀镍。

铝型材，截面结构复杂的料件，大量用于各种插箱中，表面处理同铝板。

不锈钢，不作任何表面处理，成本高。

二钣金常用的表面处理电镀，利用电解作用在机械制品上沉积出附着良好的、是性能基体材料不同的金属覆层的技术。

电镀层比热浸层均匀，一般都较薄，从几个微米到几十微米不等。

通过电镀，可以在机械制品上获得装饰保护性和各种功能性的表面层，还可以修复磨损和加工失误的工件。

此外，依各种电镀需求还有不同的作用。

举例如下：1）镀铜：打底用，增进电镀层附着能力，及抗蚀能力。

2）镀镍：打底用或做外观，增进抗蚀能力及耐磨能力，(其中化学镍为现代工艺中耐磨能力超过镀铬)。

3）镀金：改善导电接触阻抗，增进信号传输。

4）镀钯镍：改善导电接触阻抗，增进信号传输，耐磨性高于金。

5）镀锡铅：增进焊接能力，快被其他替物取代(因含铅现大部分改为镀亮锡及雾锡)。

喷粉1）一次涂装可以得到较厚的涂层，例如涂覆100～300μm的涂层，用一般普通的溶剂涂料，约需涂覆4～6次，而用粉末涂料则一次就可以达到该厚度。

涂层的耐腐性能很好。

2）粉末涂料不含溶剂，无三废公害，改善了劳动卫生条件。

3）采用粉末静电喷涂等新工艺，效率高，适用于自动流水线涂装；粉末利用率高，可回收使用。

4）除热固性的环氧、聚酯、丙烯酸外，尚有大量的热塑性耐脂可作为粉末涂料，如聚乙烯、聚丙烯、聚苯乙烯、氟化聚醚、尼龙、聚碳酸脂以及各类含氟树脂等。

品名：不锈钢板代号：SUS，STAINLESS STEEL常用型号：SUS304（18-8不锈钢，无磁性）SUS301（弹簧不锈钢，轻微磁性）SUS430（有磁性，较易生锈）抗拉强度：53kgf/mm2以上。

材料厚度：0.1~10.0mm。

10.0mm以上材料较难买到。

材料宽度：最宽5’(1524mm)，一般为4’，即1219mm或1250mm，可依需要裁切小于1524mm之任意尺寸。

材料长度：可依需要裁切任意尺寸。

一般为8’，即2438mm或2500mm。

材料特性：1、金属白色光泽，表面不易生锈，依表面状态可分：雾面、亮面、镜面、拉丝面等。

为保护表面，经常贴上PVC保护膜。

2、一般不做表面处理。

如要烤漆须经特殊表面处理。

3、不适宜做电镀，可做电解。

4、适宜做冷冻、空调、家电、装饰结构件。

比重：7.95重量计算：长（m）×宽（m）×厚（mm）×比重=公斤（kg）如：SUS304 2.0×1220×2440重量为：2.0×1.22×2.44×7.95=44.65kg 又如：SUS430 1.0×1000×2000重量为：1×1×2×7.95=15.9kg注：1、材料厚度一般公差＋0，－0.08，亦即板厚2.0mm实测可能只有1.92mm。

2、量测材料厚度应使用测微器（micrometer），不要使用光标卡尺。

品名：冷轧钢板（COLD ROLLING STEEL）代号：SPCC、CRS (SPCD：抽拉用冷板，SPCE深抽用冷板。

)硬度：HRB 1/2H=74～89 1/4H=65～80 1/8H=50～71 H=89以上抗拉强度：28kgf/mm以上。

材料厚度：0.25~3.2mm。

3.2mm以上材料必须订制材料宽度：最宽5’(1524mm)，一般为4’即1219mm或1250mm，可依需要裁切小于1524mm之任意尺寸。

品名：不锈钢板代号：SUS，STAINLESS STEEL常用型号：SUS304（18-8不锈钢，无磁性）SUS301（弹簧不锈钢，轻微磁性）SUS430（有磁性，较易生锈）抗拉强度：53kgf/mm2以上。

材料厚度：~。

以上材料较难买到。

材料宽度：最宽5’(1524mm)，一般为4’，即1219mm或1250mm，可依需要裁切小于1524mm之任意尺寸。

材料长度：可依需要裁切任意尺寸。

一般为8’，即2438mm或2500mm。

材料特性：1、金属白色光泽，表面不易生锈，依表面状态可分：雾面、亮面、镜面、拉丝面等。

为保护表面，经常贴上PVC保护膜。

2、一般不做表面处理。

如要烤漆须经特殊表面处理。

3、不适宜做电镀，可做电解。

4、适宜做冷冻、空调、家电、装饰结构件。

比重：重量计算：长（m）×宽（m）×厚（mm）×比重=公斤（kg）如：SUS304 ×1220×2440重量为：×××= 又如：SUS430 ×1000×2000重量为：1×1×2×=注：1、材料厚度一般公差＋0，－，亦即板厚实测可能只有。

2、量测材料厚度应使用测微器（micrometer），不要使用光标卡尺。

品名：冷轧钢板（COLD ROLLING STEEL）代号：SPCC、CRS (SPCD：抽拉用冷板，SPCE深抽用冷板。

)硬度：HRB 1/2H=74～89 1/4H=65～80 1/8H=50～71 H=89以上抗拉强度：28kgf/mm以上。

材料厚度：~3.2mm。

3.2mm以上材料必须订制材料宽度：最宽5’(1524mm)，一般为4’即1219mm或1250mm，可依需要裁切小于1524mm之任意尺寸。

材料长度：可依需要裁切任意尺寸。

一般为8’即2438mm或2500mm。

材料特性：1、铁灰色光泽，表面易刮伤、生锈，加工时须注意保护并快速转序。
