电力电缆生产工艺流程图64126

电力电缆生产工艺流程图仅供学习与交流，如有侵权请联系网站删除谢谢2电力电缆制作工艺流程示意图1非铠装型低压电力电缆2铠装型低压电力电缆单线-------- ►检验导电线芯—直流由阳试F 1--- 内衬层 ------ V -----------绝缘电阻试—亠成缆绞合、—绝缘挤出——■钢带铠装_LN 挤包外护套I J 电缆标识_ 1出厂电压试成品包装复绕出厂检单线 检验导电线芯直流电阻试I绝缘电阻试验缆芯绞合、句（带及埴绝缘挤出挤包外护套仅供学习与交流，如有侵权请联系网站删除 谢谢33低压变频电力电缆4耐火非铠装电力电缆出厂电压试验—------ ►复绕出厂检—---> —成品包装——5耐火铠装电力电缆检验 ------- T 绞制导F 直流电阻试验 ________________________1 绕包耐火层内衬层 ---- __绝缘线芯成缆、填充、包带 --- 挤包绝缘层铠装层 _______ ~~丨挤包外护套_~T 出厂电压试验j T 复绕出厂检验成品包装单线 检验导电线芯 直流电阻试总屏蔽层绝缘电阻试 成纟缆绞合、绝缘挤出挤包外护套 电缆标识检验挤包外: :户套F --*绕包耐 甘火层挤包绝缘层绞制导直流电阻试验 绝缘线芯成缆、填充、包带6高压非铠装电力电缆单线--------1检验* 导电线芯■ 直流电阳试* 挤包外护套—4--------成缆绞合、------1 --------[__金属屏蔽—4 -------内外屏绝缘三戻共电缆标识I ■丨出厂电压试I ■丨复绕出厂检I \ 成品包装7高压铠装电力电缆复绕出厂检挤包外护套电缆标识铠装层出厂电压试成品包装仅供学习与交流，如有侵权请联系网站删除谢谢4。

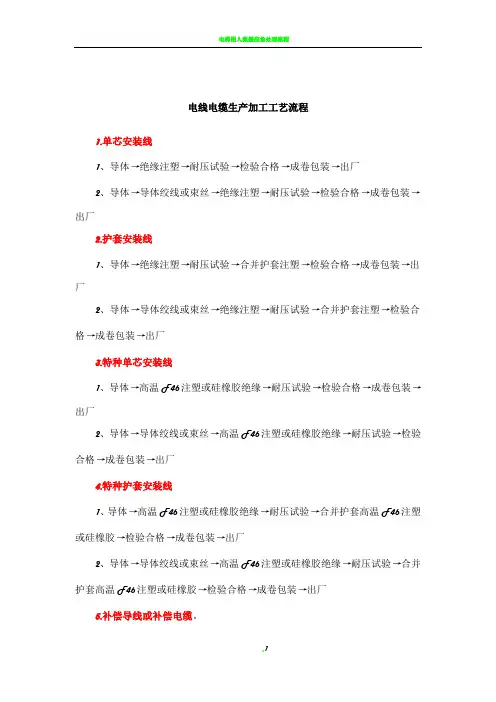

电线电缆生产加工工艺流程1.单芯安装线1、导体→绝缘注塑→耐压试验→检验合格→成卷包装→出厂2、导体→导体绞线或束丝→绝缘注塑→耐压试验→检验合格→成卷包装→出厂2.护套安装线1、导体→绝缘注塑→耐压试验→合并护套注塑→检验合格→成卷包装→出厂2、导体→导体绞线或束丝→绝缘注塑→耐压试验→合并护套注塑→检验合格→成卷包装→出厂3.特种单芯安装线1、导体→高温F46注塑或硅橡胶绝缘→耐压试验→检验合格→成卷包装→出厂2、导体→导体绞线或束丝→高温F46注塑或硅橡胶绝缘→耐压试验→检验合格→成卷包装→出厂4.特种护套安装线1、导体→高温F46注塑或硅橡胶绝缘→耐压试验→合并护套高温F46注塑或硅橡胶→检验合格→成卷包装→出厂2、导体→导体绞线或束丝→高温F46注塑或硅橡胶绝缘→耐压试验→合并护套高温F46注塑或硅橡胶→检验合格→成卷包装→出厂5.补偿导线或补偿电缆。

1、导体→绝缘注塑→耐压试验→合并护套注塑→检验合格→成卷包装→出厂2、导体→绝缘注塑→耐压试验→合并屏蔽编织→护套注塑→检验合格→成卷包装→出厂3、导体→高温F46注塑或硅橡胶绝缘→耐压试验→合并屏蔽编织→护套高温F46注塑或硅橡胶→检验合格→成卷包装→出厂6.电力电缆1、导体→绝缘注塑→耐压试验→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂2、导体→导体绞线→绝缘注塑→耐压试验→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂7.特种电力电缆1、导体→高温F46注塑或硅橡胶绝缘→耐压试验→成缆或加钢铠→护套高温F46注塑或硅橡胶→检验合格→成盘包装→出厂2、导体→高温F46注塑或硅橡胶绝缘→耐压试验→成缆或加钢铠→护套高温F46注塑或硅橡胶→检验合格→成盘包装→出厂8.高压电力电缆1、导体→高压交联三层共挤绝缘注塑→耐压试验→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂2、导体→导体绞线→高压交联三层共挤绝缘注塑→耐压试验→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂9.特种硅橡胶高压电缆导体→导体绞线→高压硅橡胶绝缘→耐压试验→成缆或加钢铠→硅橡胶护套→检验合格→成盘包装→出厂10.控制电缆导体→绝缘注塑→耐压试验→成缆或加屏蔽→护套注塑→检验合格→成盘包装→出厂11.特种控制电缆导体→高温F46注塑或硅橡胶绝缘→耐压试验→成缆或加屏蔽→护套高温F46注塑或硅橡胶→检验合格→成盘包装→出厂12.计算机电缆1、导体→绝缘注塑→耐压试验→对绞→成缆→总屏蔽→护套注塑→检验合格→成盘包装→出厂2、导体→绝缘注塑→耐压试验→对绞→分屏蔽→成缆→总屏蔽→护套注塑→检验合格→成盘包装→出厂13.特种计算机电缆1、导体→高温F46注塑或硅橡胶绝缘→耐压试验→对绞→成缆→总屏蔽→护套高温F46注塑或硅橡胶→检验合格→成盘包装→出厂2、导体→高温F46注塑或硅橡胶绝缘→耐压试验→对绞→分屏蔽→成缆→总屏蔽→护套高温F46注塑或硅橡胶→检验合格→成盘包装→出厂14.变频器电缆（特种）1、导体→绝缘注塑→耐压试验→屏蔽→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂2、导体→导体绞线→绝缘注塑→耐压试验→屏蔽→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂15.扁平电缆（特种）1、PVC扁平电缆导体→导体绞线或束丝→绝缘注塑→耐压试验→合并护套注塑→检验合格→成盘包装→出厂2、丁晴扁平电缆导体→导体绞线或束丝→丁晴绝缘注塑→耐压试验→合并丁晴护套注塑→检验合格→成盘包装→出厂3、硅橡胶扁平电缆导体→导体绞线或束丝→硅橡胶绝缘→耐压试验→合并硅橡胶护套→检验合格→成盘包装→出厂16.氧化镁矿物绝缘电缆（又名：特种耐火电缆）导体加镁管→灌装→加镁粉→打头→压缩→拉拔→气体保护连续退火→拉拔（反复）→气体保护连续退火（反复）→水压试验→电耐压试验→或加外护套→封口→再检验→包装→出厂。

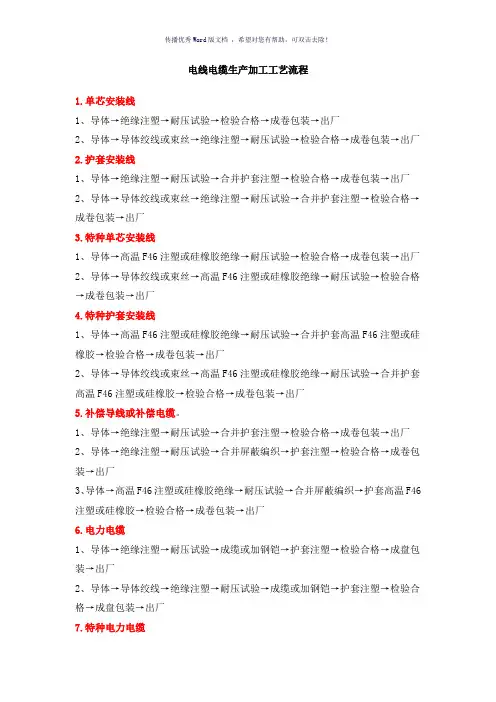

电线电缆生产加工工艺流程1.单芯安装线1、导体→绝缘注塑→耐压试验→检验合格→成卷包装→出厂2、导体→导体绞线或束丝→绝缘注塑→耐压试验→检验合格→成卷包装→出厂2.护套安装线1、导体→绝缘注塑→耐压试验→合并护套注塑→检验合格→成卷包装→出厂2、导体→导体绞线或束丝→绝缘注塑→耐压试验→合并护套注塑→检验合格→成卷包装→出厂3.特种单芯安装线1、导体→高温F46注塑或硅橡胶绝缘→耐压试验→检验合格→成卷包装→出厂2、导体→导体绞线或束丝→高温F46注塑或硅橡胶绝缘→耐压试验→检验合格→成卷包装→出厂4.特种护套安装线1、导体→高温F46注塑或硅橡胶绝缘→耐压试验→合并护套高温F46注塑或硅橡胶→检验合格→成卷包装→出厂2、导体→导体绞线或束丝→高温F46注塑或硅橡胶绝缘→耐压试验→合并护套高温F46注塑或硅橡胶→检验合格→成卷包装→出厂5.补偿导线或补偿电缆。

1、导体→绝缘注塑→耐压试验→合并护套注塑→检验合格→成卷包装→出厂2、导体→绝缘注塑→耐压试验→合并屏蔽编织→护套注塑→检验合格→成卷包装→出厂3、导体→高温F46注塑或硅橡胶绝缘→耐压试验→合并屏蔽编织→护套高温F46注塑或硅橡胶→检验合格→成卷包装→出厂6.电力电缆1、导体→绝缘注塑→耐压试验→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂2、导体→导体绞线→绝缘注塑→耐压试验→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂7.特种电力电缆1、导体→高温F46注塑或硅橡胶绝缘→耐压试验→成缆或加钢铠→护套高温F46注塑或硅橡胶→检验合格→成盘包装→出厂2、导体→高温F46注塑或硅橡胶绝缘→耐压试验→成缆或加钢铠→护套高温F46注塑或硅橡胶→检验合格→成盘包装→出厂8.高压电力电缆1、导体→高压交联三层共挤绝缘注塑→耐压试验→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂2、导体→导体绞线→高压交联三层共挤绝缘注塑→耐压试验→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂9.特种硅橡胶高压电缆导体→导体绞线→高压硅橡胶绝缘→耐压试验→成缆或加钢铠→硅橡胶护套→检验合格→成盘包装→出厂10.控制电缆导体→绝缘注塑→耐压试验→成缆或加屏蔽→护套注塑→检验合格→成盘包装→出厂11.特种控制电缆导体→高温F46注塑或硅橡胶绝缘→耐压试验→成缆或加屏蔽→护套高温F46注塑或硅橡胶→检验合格→成盘包装→出厂12.计算机电缆1、导体→绝缘注塑→耐压试验→对绞→成缆→总屏蔽→护套注塑→检验合格→成盘包装→出厂2、导体→绝缘注塑→耐压试验→对绞→分屏蔽→成缆→总屏蔽→护套注塑→检验合格→成盘包装→出厂13.特种计算机电缆1、导体→高温F46注塑或硅橡胶绝缘→耐压试验→对绞→成缆→总屏蔽→护套高温F46注塑或硅橡胶→检验合格→成盘包装→出厂2、导体→高温F46注塑或硅橡胶绝缘→耐压试验→对绞→分屏蔽→成缆→总屏蔽→护套高温F46注塑或硅橡胶→检验合格→成盘包装→出厂14.变频器电缆（特种）1、导体→绝缘注塑→耐压试验→屏蔽→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂2、导体→导体绞线→绝缘注塑→耐压试验→屏蔽→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂15.扁平电缆（特种）1、PVC扁平电缆导体→导体绞线或束丝→绝缘注塑→耐压试验→合并护套注塑→检验合格→成盘包装→出厂2、丁晴扁平电缆导体→导体绞线或束丝→丁晴绝缘注塑→耐压试验→合并丁晴护套注塑→检验合格→成盘包装→出厂3、硅橡胶扁平电缆导体→导体绞线或束丝→硅橡胶绝缘→耐压试验→合并硅橡胶护套→检验合格→成盘包装→出厂16.氧化镁矿物绝缘电缆（又名：特种耐火电缆）导体加镁管→灌装→加镁粉→打头→压缩→拉拔→气体保护连续退火→拉拔（反复）→气体保护连续退火（反复）→水压试验→电耐压试验→或加外护套→封口→再检验→包装→出厂。

电线电缆生产加工工艺流程集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]电线电缆生产加工工艺流程1.单芯安装线1、导体→绝缘注塑→耐压试验→检验合格→成卷包装→出厂2、导体→导体绞线或束丝→绝缘注塑→耐压试验→检验合格→成卷包装→出厂2.护套安装线1、导体→绝缘注塑→耐压试验→合并护套注塑→检验合格→成卷包装→出厂2、导体→导体绞线或束丝→绝缘注塑→耐压试验→合并护套注塑→检验合格→成卷包装→出厂3.特种单芯安装线1、导体→高温F46注塑或硅橡胶绝缘→耐压试验→检验合格→成卷包装→出厂2、导体→导体绞线或束丝→高温F46注塑或硅橡胶绝缘→耐压试验→检验合格→成卷包装→出厂4.特种护套安装线1、导体→高温F46注塑或硅橡胶绝缘→耐压试验→合并护套高温F46注塑或硅橡胶→检验合格→成卷包装→出厂2、导体→导体绞线或束丝→高温F46注塑或硅橡胶绝缘→耐压试验→合并护套高温F46注塑或硅橡胶→检验合格→成卷包装→出厂5.补偿导线或补偿电缆。

1、导体→绝缘注塑→耐压试验→合并护套注塑→检验合格→成卷包装→出厂2、导体→绝缘注塑→耐压试验→合并屏蔽编织→护套注塑→检验合格→成卷包装→出厂3、导体→高温F46注塑或硅橡胶绝缘→耐压试验→合并屏蔽编织→护套高温F46注塑或硅橡胶→检验合格→成卷包装→出厂6.电力电缆1、导体→绝缘注塑→耐压试验→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂2、导体→导体绞线→绝缘注塑→耐压试验→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂7.特种电力电缆1、导体→高温F46注塑或硅橡胶绝缘→耐压试验→成缆或加钢铠→护套高温F46注塑或硅橡胶→检验合格→成盘包装→出厂2、导体→高温F46注塑或硅橡胶绝缘→耐压试验→成缆或加钢铠→护套高温F46注塑或硅橡胶→检验合格→成盘包装→出厂8.高压电力电缆1、导体→高压交联三层共挤绝缘注塑→耐压试验→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂2、导体→导体绞线→高压交联三层共挤绝缘注塑→耐压试验→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂9.特种硅橡胶高压电缆导体→导体绞线→高压硅橡胶绝缘→耐压试验→成缆或加钢铠→硅橡胶护套→检验合格→成盘包装→出厂10.控制电缆导体→绝缘注塑→耐压试验→成缆或加屏蔽→护套注塑→检验合格→成盘包装→出厂11.特种控制电缆导体→高温F46注塑或硅橡胶绝缘→耐压试验→成缆或加屏蔽→护套高温F46注塑或硅橡胶→检验合格→成盘包装→出厂12.计算机电缆1、导体→绝缘注塑→耐压试验→对绞→成缆→总屏蔽→护套注塑→检验合格→成盘包装→出厂2、导体→绝缘注塑→耐压试验→对绞→分屏蔽→成缆→总屏蔽→护套注塑→检验合格→成盘包装→出厂13.特种计算机电缆1、导体→高温F46注塑或硅橡胶绝缘→耐压试验→对绞→成缆→总屏蔽→护套高温F46注塑或硅橡胶→检验合格→成盘包装→出厂2、导体→高温F46注塑或硅橡胶绝缘→耐压试验→对绞→分屏蔽→成缆→总屏蔽→护套高温F46注塑或硅橡胶→检验合格→成盘包装→出厂14.变频器电缆（特种）1、导体→绝缘注塑→耐压试验→屏蔽→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂2、导体→导体绞线→绝缘注塑→耐压试验→屏蔽→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂15.扁平电缆（特种）1、PVC扁平电缆?导体→导体绞线或束丝→绝缘注塑→耐压试验→合并护套注塑→检验合格→成盘包装→出厂2、丁晴扁平电缆?导体→导体绞线或束丝→丁晴绝缘注塑→耐压试验→合并丁晴护套注塑→检验合格→成盘包装→出厂3、硅橡胶扁平电缆?导体→导体绞线或束丝→硅橡胶绝缘→耐压试验→合并硅橡胶护套→检验合格→成盘包装→出厂16.氧化镁矿物绝缘电缆（又名：特种耐火电缆）导体加镁管→灌装→加镁粉→打头→压缩→拉拔→气体保护连续退火→拉拔（反复）→气体保护连续退火（反复）→水压试验→电耐压试验→或加外护套→封口→再检验→包装→出厂。

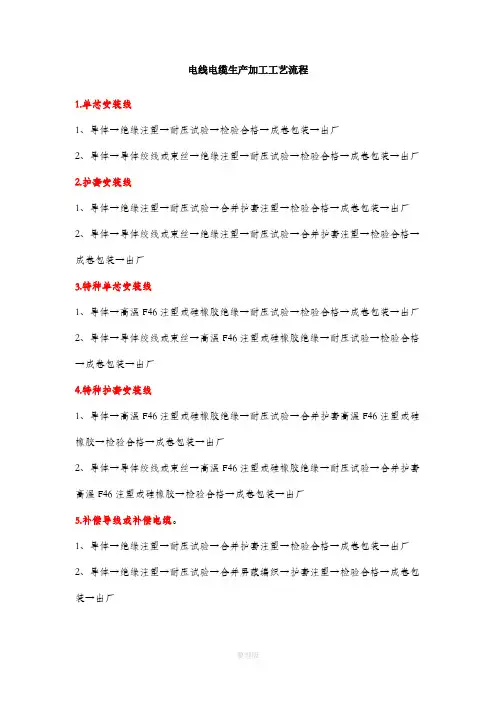

电线电缆生产加工工艺流程1.单芯安装线1、导体→绝缘注塑→耐压试验→检验合格→成卷包装→出厂2、导体→导体绞线或束丝→绝缘注塑→耐压试验→检验合格→成卷包装→出厂2.护套安装线1、导体→绝缘注塑→耐压试验→合并护套注塑→检验合格→成卷包装→出厂2、导体→导体绞线或束丝→绝缘注塑→耐压试验→合并护套注塑→检验合格→成卷包装→出厂3.特种单芯安装线1、导体→高温F46注塑或硅橡胶绝缘→耐压试验→检验合格→成卷包装→出厂2、导体→导体绞线或束丝→高温F46注塑或硅橡胶绝缘→耐压试验→检验合格→成卷包装→出厂4.特种护套安装线1、导体→高温F46注塑或硅橡胶绝缘→耐压试验→合并护套高温F46注塑或硅橡胶→检验合格→成卷包装→出厂2、导体→导体绞线或束丝→高温F46注塑或硅橡胶绝缘→耐压试验→合并护套高温F46注塑或硅橡胶→检验合格→成卷包装→出厂5.补偿导线或补偿电缆。

1、导体→绝缘注塑→耐压试验→合并护套注塑→检验合格→成卷包装→出厂2、导体→绝缘注塑→耐压试验→合并屏蔽编织→护套注塑→检验合格→成卷包装→出厂3、导体→高温F46注塑或硅橡胶绝缘→耐压试验→合并屏蔽编织→护套高温F46注塑或硅橡胶→检验合格→成卷包装→出厂6.电力电缆1、导体→绝缘注塑→耐压试验→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂2、导体→导体绞线→绝缘注塑→耐压试验→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂7.特种电力电缆1、导体→高温F46注塑或硅橡胶绝缘→耐压试验→成缆或加钢铠→护套高温F46注塑或硅橡胶→检验合格→成盘包装→出厂2、导体→高温F46注塑或硅橡胶绝缘→耐压试验→成缆或加钢铠→护套高温F46注塑或硅橡胶→检验合格→成盘包装→出厂8.高压电力电缆1、导体→高压交联三层共挤绝缘注塑→耐压试验→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂2、导体→导体绞线→高压交联三层共挤绝缘注塑→耐压试验→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂9.特种硅橡胶高压电缆导体→导体绞线→高压硅橡胶绝缘→耐压试验→成缆或加钢铠→硅橡胶护套→检验合格→成盘包装→出厂10.控制电缆导体→绝缘注塑→耐压试验→成缆或加屏蔽→护套注塑→检验合格→成盘包装→出厂11.特种控制电缆导体→高温F46注塑或硅橡胶绝缘→耐压试验→成缆或加屏蔽→护套高温F46注塑或硅橡胶→检验合格→成盘包装→出厂12.计算机电缆1、导体→绝缘注塑→耐压试验→对绞→成缆→总屏蔽→护套注塑→检验合格→成盘包装→出厂2、导体→绝缘注塑→耐压试验→对绞→分屏蔽→成缆→总屏蔽→护套注塑→检验合格→成盘包装→出厂13.特种计算机电缆1、导体→高温F46注塑或硅橡胶绝缘→耐压试验→对绞→成缆→总屏蔽→护套高温F46注塑或硅橡胶→检验合格→成盘包装→出厂2、导体→高温F46注塑或硅橡胶绝缘→耐压试验→对绞→分屏蔽→成缆→总屏蔽→护套高温F46注塑或硅橡胶→检验合格→成盘包装→出厂14.变频器电缆（特种）1、导体→绝缘注塑→耐压试验→屏蔽→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂2、导体→导体绞线→绝缘注塑→耐压试验→屏蔽→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂15.扁平电缆（特种）1、PVC扁平电缆导体→导体绞线或束丝→绝缘注塑→耐压试验→合并护套注塑→检验合格→成盘包装→出厂2、丁晴扁平电缆导体→导体绞线或束丝→丁晴绝缘注塑→耐压试验→合并丁晴护套注塑→检验合格→成盘包装→出厂3、硅橡胶扁平电缆导体→导体绞线或束丝→硅橡胶绝缘→耐压试验→合并硅橡胶护套→检验合格→成盘包装→出厂16.氧化镁矿物绝缘电缆（又名：特种耐火电缆）导体加镁管→灌装→加镁粉→打头→压缩→拉拔→气体保护连续退火→拉拔（反复）→气体保护连续退火（反复）→水压试验→电耐压试验→或加外护套→封口→再检验→包装→出厂---精心整理，希望对您有所帮助。
