YUY-780C 高级技师电子技术实训考核装置

YUY-70D电子工艺实训考核装置一、设备概述本实验台适用于高职高专及高级技师的实验、实训要求。

适合职业院校的电子电器应用与维修、电子与信息技术、电子技术应用等专业《电工基础》、《电路基础》、《电路》、《电子技术基础》、《电子电路基础》和《电子电路》等课程和非电类专业的《电工与电子技术》中模拟与数字电路模块的数学与实验实训，还可以满足电子实训；电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、PCB板图的设计等实训项目。

电工电子创新实训模块由透明有机盒及PCB板构成，且包括多个组合模块，为学生提供了一个进行综合应用、创新实训，可充分发挥学生潜能的完全开放的平台。

配备开放实验室信息管理系统，为学生动手能力的培养、分析问题解决问题能力的培养、自主实验和创新实验能力的培养均需要一个宽松的、开放的、设备齐全的实验环境。

二、设备技术指标工作电源：三相五线 AC3800V±10%50Hz温度：-10～40℃；环境湿度：≤90%（25℃）外形尺寸：长×宽×高 =1600×880×1825mm整机功耗：≤1.5KW安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。

采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

三、设备功能特点1、由验证书本知识，转向综合应用书本知识，实验、实训安排以培养能力为主导，以技术应用为目标，接近生产实际。

2、由学生独立自主去搭建实验、实训电路，各种模块精心配置，有多个应用组合部件，模块采用透明有机盒，兼作实物示教，一举多得。

3、装置提供了齐全的各种电源及信号源，以及各种仪表，为学生提供了一个完全开放的，可充分发挥创新潜能的平台，在此平台上，可以做电工电子产品线路的安装调试和排故，还可做技能竞赛、课程设计、毕业设计和科技开发；而且模块维修方便，可放手让学生操作、试验，无后顾之忧。

4、与本装置实训项目均经过反复斟酌、精心配置；其中有许多电工电子产品线路，不仅有利于知识的实际应用，而且可以大大提高学生的学习兴趣。

YUY-JC01 机床电气技能培训考核实验装置（第三代）本机床电气技能培训考核实验装置，是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制的，可用于课堂演示、机床电气控制原理性操作及实验实习。

装置人为隐蔽地设置了几十项电路故障，学生借助原理分析，全方位真实的机床电气故障排除训练，是进行技能培训考核的理想设备，教学效果显著。

一、实验装置的基本配置1、交流电源（带有漏电保护措施）：提供三相交流电源（380V）2、人身安全保护体系：屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即切断电源，确保实验进程安全。

3、机床立体彩图：面板上印有每种机床的彩色立体外形图，可以很直观地看出各种机床的外形轮廓，机床形态逼真。

4、三相异步电动机：每种实验台装有若干只三相鼠笼式异步式电动机，分别用作主轴电动机、进给电动机、冷却泵电机等。

5、故障开关箱：每种实验台设有若干个故障开关。

6、实验桌：实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，形状似长方体结构，造型美观大方；设有两个大抽屉，用于放置工具及资料等。

桌面用于安装电源控制屏并提供一个宽敞的工作台面。

二、实验项目及主要内容：1、学生熟悉常用低压电器的结构和原理2、在电气原理图模式下，学生借助原理分析，通过测量找出故障点在某条线路上。

3、提高学生的动手能力的技能操作水平。

4、通过对机床故障排除，完成机床常见故障的排除5、可以设置故障点做为维修电工的技能考核台三、技术性能：1、输入电源：三相四线制380V交流电源。

2、结构：实验台为铁质钣金喷塑结构，坚固耐用。

3、工作环境：温度-100-+400C。

4、整机功耗：＜2KW四、产品名称和价格：▲CA6140型车床电路电器实训考核实验台；▲ Z3050型摇臂钻床电路电器实训考核实验台▲Z3040B型摇臂钻床电路实训考核实验台；▲ M1432A万能外圆磨床电路实训考核实验台▲M7475B型平面磨床电路实训考核实验台；▲ M7130型平面磨床电路实训考核实验台▲T68型卧式镗床电路电器实训考核实验台▲15/3吨桥式起重机电路实训考核实验台▲M7120平面磨床电路电器实训考核实验台；▲CD1型电动葫芦电路电器实训考核实验台▲直流电机自动调速线路实训考核实验台；▲滑差式电机自动调速线路实训考核实验台。

YUY-790A初级电工技术实训考核装置初级电工技术实训考核装置一、概述YUY-790A初级电工技术实训考核装置,是我公司根据教育部"振兴21世纪职业教育课程改革和教材建设规划"的要求，按照职业教育的教学和实训要求而研发的产品。

结构合理，实训元器件采用挂箱式，易增加或扩展实训项目。

该装置适合高职、高专、中专、职校等新建或扩建实训室，为学校迅速开设实训课提供了理想的实训设备。

二、技术性能1、输入电源：三相四线（或三相五线）～380V±5% 50Hz2、温度：-10℃～+40℃，相对湿度＜85%（25℃）3、装置容量：＜1.5KVA4、重量：120Kg5、外形尺寸：1400mm×700mm×1500mm三、实训装置基本配置及功能YUY-790A初级电工技术实训考核装置，主要由实训屏、实训挂箱、实训桌等到组成。

（一）实训屏实训屏为铁质双层亚光密纹喷塑结构，铝质面板，为实训挂箱提供交流电源、直流稳压电源、恒流源、函数信号发生器、测试仪表及实训器件等，具体功能如下：1、控制及交流电源部分（1）提供三相固定380V交流电源，由组合开关独立控制其输出，相间、线间直接短路或过载由单片机全程自动监控自动保护。

电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。

具有告警和复位功能。

（2）提供单相0～250V/2A连续可调交流电源一路（配备一台0.5KVA单相调压器）。

同时经整流环节可得一组0-240V连续可调直流电源，有表指示输出电压值。

（3）提供2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V低压交流电源，电流1.5A。

（4）提供～220V插座2只，为外部仪器提供工作电源。

（5）配备实训用250V/30W日光灯管及支架一套。

2、直流电源部分（1）双路恒流稳压电源，二路输出电压均为0-30V，内置式继电器自动换档。

多圈电位器连续调节，使用方便。

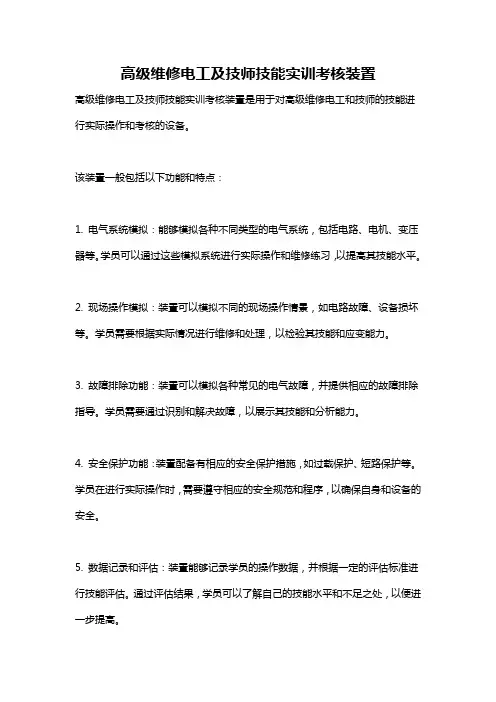

高级维修电工及技师技能实训考核装置
高级维修电工及技师技能实训考核装置是用于对高级维修电工和技师的技能进行实际操作和考核的设备。

该装置一般包括以下功能和特点：
1. 电气系统模拟：能够模拟各种不同类型的电气系统，包括电路、电机、变压器等。

学员可以通过这些模拟系统进行实际操作和维修练习，以提高其技能水平。

2. 现场操作模拟：装置可以模拟不同的现场操作情景，如电路故障、设备损坏等。

学员需要根据实际情况进行维修和处理，以检验其技能和应变能力。

3. 故障排除功能：装置可以模拟各种常见的电气故障，并提供相应的故障排除指导。

学员需要通过识别和解决故障，以展示其技能和分析能力。

4. 安全保护功能：装置配备有相应的安全保护措施，如过载保护、短路保护等。

学员在进行实际操作时，需要遵守相应的安全规范和程序，以确保自身和设备的安全。

5. 数据记录和评估：装置能够记录学员的操作数据，并根据一定的评估标准进行技能评估。

通过评估结果，学员可以了解自己的技能水平和不足之处，以便进一步提高。

高级维修电工及技师技能实训考核装置的使用可以有效提高学员的技能水平和应变能力，从而更好地适应实际的维修工作。

同时，装置的使用也能保证操作的安全性和准确性，为学员提供一个可靠的实训和考核平台。

YUY-CNC数控车床智能综合实训考核实验台数控车、铣床综合实训考核装置是根据《中华人民共和国教育行业标准（数控技术应用专业仪器设备配备标准）》、教育部“振兴21世纪职业教育课程改革和教材建设规划”、“紧缺人才”培训规划的教学要求，结合生产实际和职业岗位的技能要求，按照职业学校的教学和实训要求研制和开发的产品。

适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、数控技术应用、机械加工等专业和非机电类专业的必修课程模块《数控设备维修》、《数控加工技术》或选修课程模块、《机床电路维修》的教学与实训。

还适合职业培训学校的安装、维修电工高级班，安装、维修电工技师班，安装、维修电工高级技师班和铣床工中、高级和技师的培训和鉴定。

使用该装置可以使学生掌握数控车、铣床系统控制原理、电气设计方法、元器件的选择、车、铣床电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程等多项实验内容，达到工业生产现场实习效果。

该装置采用开放式结构、模块化设计，既可用于教学、也可用于课程设计、毕业设计和实训，有利于提高学生设计数控机床电气控制系统、诊断数控设备故障的能力，使受训对象最大限度地适应和满足市场需求。

该装置也可以帮助科研技术人员进一步了解数控铣床结构，同时也为技术人员进行数控车、铣床系统的二次开发提供了必要条件。

该实验装置的主要器件均选用工控产品。

一、产品组成部分实验台是由数控系统，机床电气控制接口板、主轴变频调速实验板、交流伺服驱动器及伺服电机、输入输出模块、低压电气元件的原理和接线、编程、接线及在数控机床中的应用。

数控控制原理现代数控系统是采用微处理器或专用微机的数控系统，让事先存放在存储器里的系统程序（软件）来实现控制逻辑，实现部分或全部数控功能，并通过接口与外围设备进行联接，称为计算机控制的机床，简称CNC系统。

二、产品的特点：1.产品依据数控机床装调维修工职业及岗位的技能要求，结合数控机床维修技术领域的特点，能让学员在较为真实的环境中进行训练，以锻炼学员的职业能力，提高职业素养。

一、维修电工技‎师·高级技师技‎能实训考核‎装置1、技术性能1.1输入电源‎：三相四线（或三相五线‎）～380V±10% 50Hz1.2工作环境‎：温度-10℃～+40℃相对湿度＜85%(25℃) 海拔＜4000m‎1.3装置容量‎：＜0.5kVA1.4重量：100kg‎1.5外形尺寸‎：163cm‎×73cm×152cm‎1.6安全保护‎：具有漏电压‎、漏电流保护‎装置，安全符合国‎家标准2、实训装置的‎基本配置及‎功能实训装置采‎用现场总线‎方式控制，所有设备必‎须满足铁质‎双层亚光密‎纹喷塑结构‎，铝质面板采‎用凹字烂板‎工艺，主要有由控‎制屏、实训桌、电脑、电脑桌、主机实训组‎件、智能被控实‎训单元（含丰富的工‎业现场设备‎实训对象）、变频器挂箱‎、触摸屏挂箱‎、交直流电机‎、总线单元、通信模块、电机导轨、测速机构等‎组成。

(一)控制屏(铁质双层亚‎光密纹喷塑‎结构，铝质面板)2.1交流电源‎控制单元三相四线3‎80V交流‎电源经空气‎开关后给装‎置供电，电网电压表‎监控电网电‎压，设有带灯保‎险丝保护，控制屏的供‎电由钥匙开‎关和启停开‎关控制、同时具有漏‎电告警指示‎及告警复位‎。

提供三相四‎线380V‎、单相220‎V电源各一‎组，由启停开关‎控制输出，并设有保险‎丝保护。

2.2定时器兼‎报警记录仪‎定时器兼报‎警记录仪，平时作时钟‎使用，具有设定时‎间、定时报警、切断电源等‎功能；还可自动记‎录由于接线‎或操作错误‎所造成的漏‎电告警次数‎。

2.3直流电源‎、直流电压/电流表、逻辑电平输‎出及指示等‎直流电压：0～15V可调‎输出；直流电流：0～20mA可‎调输出；直流数字电‎压表/电流表：电压表量程‎0～200V、输入阻抗为‎10MΩ、精度0.5级，电流表量程‎0～200mA‎、精度0.5级；同时设有逻‎辑电平输出‎（点动、自锁）、逻辑电平指‎示、LED数码‎管、方向指示器‎、八音盒、直流24V‎继电器、信号转换座‎若干。

YUY-790C高级电工技术实训考核装置价格:39800元本装置是我公司根据教育部“振兴21世纪职业教育课程改革和教材建设规划”的要求，按照职业教育的教学和实训要求而研发的产品，实训内容丰富，涵盖“电工基本技能训练”“电工综合技能训练”“电动机基本控制线路的训练”“常用生产机械电气控制线路训练”“PLC可编程控制技术与应用”“变频调速技术”课程实训科目等，结构合理，实训元器件采用挂箱和网孔板相结合形式，易增加或扩展实训项目。

该装置适合高职、高专、中专、职校等新建或扩建实训室，为学校迅速开设实训课提供了理想的实训设备。

一、装置的主要优点及安全保护体系1、实训项目采用挂箱式与网孔板式结构，易扩展新的实训项目，接近工业现场，动手能力强，充分发挥学生的主观能动性。

2、屏上装有电压型漏电保护装置和电流型漏电保护装置，控制屏内一有漏电现象，即发出告警并切断总电源，确保实训安全进行。

3、实训屏上380V交流输出处设有单片机全程控制的一套过流保护装置，相间、线间直接短路或过载，电流超过设定值，系统即告警并切断总电源，确保设备的安全。

4、测量仪表精度高，采用数字化、智能化模式、符合现代测量仪表发展方向。

5、综合性强：涵盖“电工基本技能训练”“电工综合技能训练”“电机控制技术”“PLC可编程控制技术与应用”“变频调速技术”等实训项目，节省实验用房，经济效益显著。

6、具有定时与故障次数记录功能，使实训与考核有一个统一的标准。

二、技术性能1、输入电源：三相四线（或三相五线）～380V±5% 50Hz2、温度：-10℃～+40℃，相对湿度＜85%（25℃）3、装置容量：＜1.5KVA4、重量：120Kg5、外形尺寸：1400mm×700mm×1500mm三、实训装置基本配置及功能本实训台主要由实训屏、实训挂箱、实训桌等到组成。

（一）实训屏实训屏为铁质双层亚光密纹喷塑结构，铝质面板，为实训挂箱提供交流电源、直流稳压电源、恒流源、函数信号发生器、测试仪表及实训器件等，具体功能如下：1、控制及系统电源部分（1）提供三相固定380V交流电源，由组合开关独立控制其输出，相间、线间直接短路或过载由单片机全程自动监控自动保护。

YUYW-855A 网孔型电工技能及工艺实训考核装置（单面、双组）一、概述：该网孔型电工技能及工艺实训考核装置主要由实训桌、元件储存柜、网孔板组成。

操作者根据实训线路进行元器件的布局、安装、走线，接近工业现场，有利于培养学生的动手能力和操作技能。

实训项目可自行确定，根据所选项目选择相应的元器件。

其是大中专院校、职业学校、技术及培训机构学生实训和电工考证的理想考核设备。

二、特点：1、电气控制线路元器件都装在网孔板上，操作方便、灵活、更换快捷、易扩展功能或开展新实训项目。

2、操作台只需三相四线交流电源即可投入使用，占地面积小，节约用房，减少管理人员及基建投资。

3、每组设有电压型电流型漏电保护器，并有单片机自动全程监控实训装置过载或短路，一旦发生即可自动切断电源，故障排除后方可再次启动工作电源。

能确保设施和操作者安全。

各电源输出均有监视功能，各测量仪表也均有可靠的保护功能。

4、实训台为双组型，两个学生可同时进行实训，电源及保护独立，互不干扰。

三、技术性能：1、工作电源：三相四线（或三相五线）～380V±5% 50Hz2、温度：-10℃～40℃，相对湿度＜85%（25℃）3、装置容量：＜1.5KVA4、重量：200Kg5、外形尺寸：1500mm×750mm×1650mm四、电工电子考核设备配备1、提供线电压380V和相电压220V两种电源，输入、输出有指示灯和电压表指示工作状况。

2、交流仪表①真有效值智能交流电流表2只采用美国模拟器件公司生产的新型高性能RMS真有效值转换器，配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。

具有自动与手动量程，测量范围：0-5A，单片机控制档位自动切换，并有超量程告警、切断电源功能。

测量精度为0.5级。

具有数据存储与查询功能。

②智能交流功率及功率因数表（多功能）2只由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。

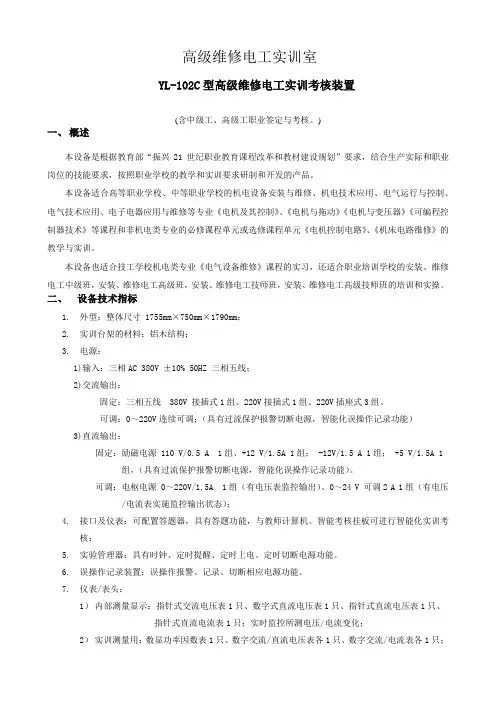

高级维修电工实训室YL-102C型高级维修电工实训考核装置(含中级工、高级工职业签定与考核。

)一、概述本设备是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，结合生产实际和职业岗位的技能要求，按照职业学校的教学和实训要求研制和开发的产品。

本设备适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业《电机及其控制》、《电机与拖动》《电机与变压器》《可编程控制器技术》等课程和非机电类专业的必修课程单元或选修课程单元《电机控制电路》、《机床电路维修》的教学与实训。

本设备也适合技工学校机电类专业《电气设备维修》课程的实习，还适合职业培训学校的安装、维修电工中级班，安装、维修电工高级班，安装、维修电工技师班，安装、维修电工高级技师班的培训和实操。

二、设备技术指标1.外型：整体尺寸 1755mm×750mm×1790mm；2.实训台架的材料：铝木结构；3.电源：1)输入：三相AC 380V ±10% 50HZ 三相五线；2)交流输出：固定：三相五线 380V 接插式1组、220V接插式1组、220V插座式3组、可调：0～220V连续可调；（具有过流保护报警切断电源，智能化误操作记录功能）3)直流输出：固定：励磁电源 110 V/0.5 A 1组、+12 V/1.5A 1组； -12V/1.5 A 1组； +5 V/1.5A 1组，（具有过流保护报警切断电源，智能化误操作记录功能）。

可调：电枢电源 0～220V/1.5A 1组（有电压表监控输出）、0～24 V 可调2 A 1组（有电压/电流表实施监控输出状态）；4.接口及仪表：可配置答题器，具有答题功能，与教师计算机、智能考核挂板可进行智能化实训考核；5.实验管理器：具有时钟、定时提醒、定时上电、定时切断电源功能。

6.误操作记录装置：误操作报警、记录、切断相应电源功能。

亚龙YL型维修电工实训考核装置亚龙YL型维修电工实训考核装置是一种用于电气工程和电气维修等领域的实训和考核设备。

该设备表面上看来是一个普通的电工工作台，但其内部设置有大量的电路、电器和电子元件，以满足学生和电工进行实际操作和维修的需要。

该设备的设计是为了学生和电工在实验室环境下模拟实际维修工作，以锻炼他们的技能和增强他们的实践操作经验。

不同于其他仅仅是展示或演示实验的电工设备，亚龙YL型维修电工实训考核装置具有实际的维修操作要求，并具有相当真实的实验效果。

该设备的主要性能参数包括：工作台尺寸860mm*650mm*1540mm；输送带宽度为120mm；输送带速度0.5-6m/s之间可调；工作环境温度为-10℃~40℃。

使用者可以根据需要不同的工作情况和需求设置电气参数，以符合不同的实验要求和维修环境。

亚龙YL型维修电工实训考核装置还具有以下特点：1、维修环境模拟真实。

设备内部设置了大量的电器和电子元件，使得学生在实验环境下可以完全模拟实际维修中的各种工作环境，更好地锻炼他们的实践操作能力；2、设备灵活性高。

该设备可以根据不同的实验和操作需求进行调整和设置，使其适应性更强，并可扩展功能以适应学生和专业人员的需要；3、维护简便。

该设备采用先进的电路和电子元件设计，使其有更强的稳定性和可靠性，维修操作简单轻松；4、支持多种应用场景。

该设备可以满足不同学科实验、技术培训、产品展示和客户维修需求等多种应用场景，具有非常广泛的应用前景。

总之，亚龙YL型维修电工实训考核装置是一种非常实用的电工维修设备，它为电工、学生、培训机构和企业等提供了一个与实际工作环境相似的模拟场景，使得学生和工人都能够在一个更真实的实践环境中锻炼和提升自己的技能和能力。

光机电一体化实训考核装置
光机电一体化实训考核装置是一种集光学、机械、电子、计算机
等多学科知识于一体的高科技设备。

它旨在促进学生的实践能力和综
合素质的培养，帮助学生实现理论与实践的结合，提高学生的职业能
力和就业竞争力。

该装置通过光学传感器、机械手臂、电子控制系统和计算机应用
系统的组合，实现对学生在光机电领域的认知能力、设计能力和实践
能力进行全面、具体的考核。

学生可以通过该装置进行各种实验，例
如机械手臂的自动定位与抓取、光学测量和控制技术的应用等。

这些
实验所涉及的知识点有光学成像原理、电子控制原理、机械设计原理等，其综合性和实用性都非常高。

光机电一体化实训考核装置非常适合光机电类专业的学生进行实
践训练。

该装置不仅结合了传统学科的基础知识，还融入了当今先进
计算机技术、自动化技术和控制技术，具有很好的学习价值和实践价值。

通过实验操作，学生可以从实践中深入了解光机电一体化的基本
应用和发展趋势，掌握专业技术和实验操作的基本能力。

总之，光机电一体化实训考核装置的应用能够有效促进学生的全
面素质的提高，推动学生真正地掌握和运用光机电领域的知识和技能，提高其就业竞争力。

因此，光机电一体化实训考核装置的推广应得到
更加广泛的支持和关注，以期更好地推动光机电类专业的发展和成长。

YUY-800B高性能电工·电子技术实训考核装置一、概述：本装置是我公司吸收国内外同类产品合理的实训方法，先进、科学的实训手段并加以消化、整合、提高而研制的新一代实训装置。

实训内容根据教育部"振兴21世纪职业教育课程改革和教材建设规划"的要求，并按照职业教育的教学和实训要求而设定，涵盖"电路分析""电工基础""电工学""模拟电子技术""数字电子技术""电机控制""继电接触控制"等课程的实训大纲要求，其适合普通高校、职业院校、技校、职校等实验室新建、扩建、更新换代，为学校迅速开设实训课程提供了理想的实训设备。

价格:29800元二、特点1、综合性强：综合了目前国内各类学校电工类基础课程的全部实训内容。

2、实训的深度和广度可根据需要作灵活调整，装置采用挂箱式结构，更换便捷，添加部件即可扩展功能或开发新的实训项目。

3、测量仪表精度高，采用数字化、智能化模式，符合现代测量发展方向。

4、安全性能高：实训屏上380V交流输出处设有单片机全程控制的一套过流保护装置，相间、线间直接短路或过载，电流超过设定值，系统即告警并切断总电源，确保设备安全。

5、装置结构合理，性能优越，配套完整，外观豪华大气。

6、根据电压不同，实训连接线及插座采用不同的结构，使用安全、可靠。

三、技术性能：1、工作电源：三相四线（或三相五线）～380V±5% 50Hz2、温度：-10℃～+40℃，相对湿度＜85%（25℃）3、装置容量：＜1.5KVA4、重量：200Kg5、外形尺寸：1600mm×700mm×1500mm四、实训装置基本配置及功能本实训台主要由实训屏、实训挂箱、实训桌等到组成。

（一）实训屏实训屏为铁质双层亚光密纹喷塑结构，铝质面板，为实训挂箱提供交流电源、直流稳压电源、恒流源、函数信号发生器（包括频率计）、测试仪表及实训器件等，具体功能如下：1、控制及交流电源部分（1）提供三相固定380V交流电源，相间、线间直接短路或过载由单片机全程自动监控自动保护。

DB-780E 电力电子高级技师实训考核装置一、产品特点本装置是为电子类工种和电工工种的等级电工实训考核而设计，能反映电力电子技术的发展对工厂企业应用的及时性和先进性，结合上海科学技术出版社出版的《职业技能鉴定培训教材维修电工中级》中相关内容及要求，以科学的手段对相关工种技术工人进行实训、考核、鉴定。

其同时也适合各大中专院校开设的《电力电子学》、《变流技术》等课程学生实验、实训。

1、控制屏采用框架式结构，实训考核组件可以自由结合，通用性强，增加核心部件即可扩展新课题的实训、考核，与相应软、硬件技术的发展而同步升级。

2、配置设故考核软件，由教师通过电脑统一设置故障，方便、快捷，每个实训项目可设故障点不少于30个，考核、训练成绩自动记录、评分、存档、极大提高学校管理水平。

3、采用德国流行的实训考核装置结构、技术和方法，合理科学，实训从简到难，循序渐进的原则，注重学员对电力电子线路细节分析及实际运用。

4、装置保护功能完善、工艺先进、造型大方。

二、技术性能（一）输入电源：交流380V ±10% 50Hz，三相五线（二）输出电源：1、外部电源经安全隔离变压器和多级安全保护装置后从多组插座输出，提供～380V、～220V、～110V 交流电源。

2、直流电源：0～15V/1.5A电源为控制板供电，1路12V电源为故障设置电源。

3、真有效值电压电流测量仪表：数显指示，测量电压或电流的真有效值，量程为5A，500mA，50mA，500V，50V，5V共六档，精度为0.2级，具有良好的过流、过载保护功能。

三、构成与配备（一）实训桌：1500×800mm，钢木结构。

（二）挂箱支架：长1400mm，上下二层，内有滑槽。

（三）实训模块配置：直流电动机模块、电脑接口模块、三相电源变压器、同步变压器模块、双脉冲控制器、晶闸管Ⅰ、晶闸管Ⅱ、二极管板、负载板、三相整流电路、TL494脉宽调制解调器、MOSFET模块、三相逆变电路，真有效值电压电流表模块。

28、异步电动机单向点 动、起动控制电路； 29、异步电动机两地控 制电路； 30、异步电动机联锁正 反转控制电路； 31、正反转点动、起动 控制电路； 32、双重联锁正反转控 制电路； 33、 自动往返控制电路； 34、位置开关作自动停 止正反转起动控制电 路； 35、带有点动的自动往 返控制电路； 36、异步电动机星、三 角控制电路； 37、接触器控制星、三 角控制电路； 38、串电阻降压起动控 制电路； 39、异步电动机反接制 动控制电路； 40、异步电动机能耗制 动控制电路； 41、双速电动机的切换 运行控制电路； 42、手动顺序起动控制 电路； 43、自动顺序起动控制 电路； 44、 C620-1 型车床控制 电路； 45、 电动葫芦 电气控制 电路； 46、Y3150 型滚齿机控 制电路； 47、PLC 控制电动机启 停 48、PLC 控制电动机Ｙ /△启动 49、PLC 控制电动机正 反转
50、PLC 控制电动机顺 序启动 51、PLC 控制 电动机往返运动 52、PLC 控制电动机Ｙ /△转换时间的调节 53、四层电梯控制系 统 ……自由设计项目。 注：本装置配备 2 台三相异步电动机(180W)，一台双速三相异步电动机(180W)，一台直流电动机(180W)， 一台四层电梯仿真模型。
2、白炽灯控制电路； 3、人体感应开关控制楼梯白炽灯电路； 4、声控开关控制楼梯白炽灯电路； 5、日光灯控制电 路； 6、 单相电度表直接安装电路； 7、 单相电度表间接安装电路； 8、单相电动机控制电 路； 9、并励直流电动机调磁调速电路； 10、并励直流电动机电枢回路串电阻调速电路； 11、并励直流电动机电枢回路串电阻二级起动 控制电路； 12、并励直流电动机电枢反接法正反转控制电路； 13、电流互感器与电流表配用接线电路； 14、电压表、电流表安装电路； 15、三相四线有功电度表直接安装电路； 16、三相四线有功电度表间接安装电路； 17、三相四线无功电度表直接安装电路； 18、三相四线无功电度表间接安装电路； 19、一台电流互感器用于单相回路的接线电路； 20、两台电流互感器接成不完全星形接线电路； 21、三台电流互感器接成星形接线电路； 22、两台电流互感器差接接线电路； 23、三台电流互感器接成三角形接线电路； 24、万能转换开关和电压表测量三相电压接线电路； 25、异步电动机点动控制电路； 26、异步电动机自锁控制电路；

YUY-755电子技能实训与考核实验室成套设备产品概述：上海育仰科教设备有限公司生产的电子实验室设备实验台具有较完善的安全保护措施，较齐全的功能。

在前几代的产品基础上各方面做了较大的改进，电子实验室设备实验项目更加丰富，覆盖面广，实验内容要求更高，实验深度有较大提高，使实验更加深入完整。

电子实验室设备装配智能化数字直流电表，测量精度高，测量范围宽，使用方便。

电子实验室设备便于学生课余兴趣小组电路开发，学生毕业设计等。

电子实验室构成与性能：1、电源及参数：1.1 输入电源：交流220V，50Hz电源，输入时指示灯亮。

1.2 电源输出：有嵌入式保险盒和漏电开关二级保护功能。

1.2.10-220V电源输出：一组万能插座：为各种仪器提供工作电源；1.2.2可调交流电源：0-250V连续可调，内装一台0.5KVA单相调压器，电压输出有表指示；1.2.3恒流稳压电源：二路0-30V稳压输出，内置式继电器自动换档，多圈电位器连续调节，使用方便。

输出最大电流1.5A，具有预设式限流保护功能，自动恢复功能，每路输出由0.5级数字电流表，电压表指示，电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5mv。

1.2.4 固定直流电源输出：电压5V，输出最大电流500mA。

1.3智能型直流数字电流表：精度0.5级，采用ICL公司高性能AD转换器配以高速MPU单元设计而成通过键控、数显窗口实现人机对话功能控制模式。

具有自动与手动量程，20mA、200mA、2000mA三档，测量范围：0-2000mA。

具有数据存储与查询、超量程报警、指示功能。

1.4单次脉冲源：每拨一次钮子开关可输出一对正负脉冲。

1.5 函数信号发生器：输出正弦波、三角波、矩形波。

1.5.1 频率范围：由5Hz到550KHz，分五个频段。

高级维修电工技师技能实训考核装置下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!高级维修电工技师技能实训考核装置简介在现代工业环境中，高级维修电工技师扮演着至关重要的角色。

YUY-01EY电子工艺实训考核装置电工电子部分元件盒（共12块板，145块元件盒）一、设备概述本实验台适用于高职高专及高级技师的实验、实训要求。

适用的专业有电气类、电子类、机械类、机电类及一般工程类专业的<模拟电子技术>、<数字电子技术>、<电工基础>、<电工原理>、<电路与磁路>、<电工学>、<电力电子技术>等课程和非电类专业的《电工与电子技术》中模拟与数字电路模块的数学与实验实训，还可以满足电子实训；电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、PCB板图的设计等实训项目。

电工电子创新实训模块由有机塑料盒及PCB板构成，且包括多个组合模块，为学生提供了一个进行综合应用、创新实训，可充分发挥学生潜能的完全开放的平台。

二、设备技术指标（1）工作电源：两相三线AC 220V±10% 50Hz（2）温度：-10～40℃；环境湿度：≤90%（25℃）（3）外形尺寸：长×宽×高=1600×850×1920mm（3）整机功耗：≤700V.A（5）安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。

采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

（6）交、直流电源A. 各档交流电源，包括3V、6V、9V、12V、15V、18V、24V、共7种2A；具有中心抽头的17VB. 直流稳压电源（0~24V、2A），由多圈电位器连续调节，输出最大电流为2A，每路电源输出有0.5级数字电流表、电压表指示。

电压稳压度<10－2，负稳压度<10－2，纹波电压: <5mV。

C.各档直流电源，包括±12V及±5V电源（7）功率输出函数发生器：A.采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。

采用大屏幕LCD显示输出频率、波形，衰减值。
