青海电网光伏电站自动有功/电压无功控制（AGC/AVC ）子站技术规范2013年6月目录1. 范围 (1)2. 规范性引用文件 (1)3. 术语和定义 (1)4. 总则 (3)5. 硬件配置 (3)6. 控制对象和通信接口 (4)6.1. 逆变器 (4)62 SVC/SVG装置 (5)6.3. 升压站监控系统 (6)64 调度主站 (7)7. 软件功能 (8)8. AGC控制策略 (8)9. AVC控制策略 (9)10. 安全闭锁 (10)10.1. 设备闭锁 (10)10.2. 全站闭锁 (10)11. 性能指标 (11)12. 附录 (12)12.1. 主站下发有功控制指令编码 (12)12.2. 主站下发电压控制命令编码 (12)1. 范围1.1本技术规范为接入青海电网的光伏电站实施自动有功/电压无功控制子站的相关技术规范，内容包括控制方式、设备配置、软件功能、接口方式等其它事项。
2. 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 19964-2012光伏发电站接入电力系统技术规定Q/GDW 617-2011光伏电站接入电网技术规定DL/T 634.5101 —2002远动设备及系统第5101部分：传输规约基本远动任务配套标准（IEC60870-5-101:2002 IDT ）DL/T 634.5104 —2002远动设备及系统第5104部分：传输规约采用标准传输协议子集的IEC60870-5-101 网络访问（IEC 60870-5-104:2000 IDT）DL 451 —91循环式远动规约SD 325 —89电力系统电压和无功电力技术导则DL 755 —2001电力系统安全稳定导则3. 术语和定义下列术语和定义适用于本规范。
3.1光伏发电站升压站（简称：升压站）在光伏发电站内，将一批逆变器发出的电能汇集后升压送出的变电站。
青海电网光伏电站自动有功/电压无功控制（AGC/A VC）子站技术规范2013年6月目录1.范围 (1)2.规范性引用文件 (1)3.术语和定义 (1)4.总则 (3)5.硬件配置 (4)6.控制对象和通信接口 (4)6.1.逆变器 (4)6.2.SVC/SVG装置 (5)6.3.升压站监控系统 (6)6.4.调度主站 (8)7.软件功能 (9)8.AGC控制策略 (10)9.AVC控制策略 (10)10.安全闭锁 (11)10.1.设备闭锁 (11)10.2.全站闭锁 (12)11.性能指标 (12)12.附录 (14)12.1.主站下发有功控制指令编码 (14)12.2.主站下发电压控制命令编码 (14)v1.0 可编辑可修改1.范围本技术规范为接入青海电网的光伏电站实施自动有功/电压无功控制子站的相关技术规范，内容包括控制方式、设备配置、软件功能、接口方式等其它事项。
2.规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 19964-2012 光伏发电站接入电力系统技术规定Q/GDW 617-2011 光伏电站接入电网技术规定DL/T — 2002 远动设备及系统第 5101 部分：传输规约基本远动任务配套标准（ IEC60870-5-101:2002 IDT ）DL/T — 2002 远动设备及系统第 5104 部分：传输规约采用标准传输协议子集的 IEC60870-5-101 网络访问（ IEC 60870-5-104:2000 IDT ）DL 451 — 91 循环式远动规约SD 325 — 89 电力系统电压和无功电力技术导则DL 755 — 2001 电力系统安全稳定导则3.术语和定义下列术语和定义适用于本规范。
光伏发电站升压站（简称：升压站）在光伏发电站内，将一批逆变器发出的电能汇集后升压送出的变电站。
AGC、AVC现场运⾏规程AGC、A VC现场运⾏规程⽬录⼀、概述我司RTU装置为上海惠安公司提供，分为主机屏和采集屏，且含AGC+A VC功能，主机屏在⽹控室，采集屏在机组保护室。
1、AGC⾃动装置:AGC是指⾃动、发电（负荷）、控制。
⾃动发电控制(AGC)是通过控制发电机有功出⼒来跟踪电⼒系统负荷变化，从⽽维持频率等于额定值，同时满⾜互联电⼒系统间按计划要求交换功率的⼀种控制技术。
基本⽬标包括使全系统的发电出⼒和负荷功率相匹配；将电⼒系统的频率偏差调节到零，保持系统频率为额定值；及控制区域间联络线的交换功率与计划值相等，实现各区域内有功功率的平衡。
2、A VC⾃动装置AVC是⾃动电压控制系统，通过控制机组励磁，实现电⽹电压、⽆功优化控制的专门装置。
在相关约束条件下，根据接受的⽬标电压指令，调节机组励磁，从⽽改变⾼压侧母线电压，达到控制⽬标。
⽬的是提⾼电⽹的可靠性和电⽹运⾏的经济性，该装置可实现本地和远⽅调度控制。
⼆、运⾏管理规定1、AGC投⼊、退出1.1、允许投⼊条件：在CCS模式下，AGC指令与实际功率偏差<30MW，且AGC指令⾮坏质量。
1.2、退出条件：允许投⼊条件消失，或AGC指令坏质量，或任意RB发⽣，或省调退出（脉冲），或运⾏⼈员退出。
1.3、投⼊过程：允许投⼊条件下，在画⾯点击“AGC请求”背景变红⾊，表⽰请求已经发出。
等省调投⼊（脉冲）信号⼀来，AGC已经投⼊。
1.4、闭锁AGC增：AGC模式下，负荷闭增或当前AGC指令⼤于负荷上限。
负荷闭增：⼦系统达到最⼤或机组负荷指令⼤于负荷上限或主汽压⼒偏差(PV-SP)低于-0.6MPa或负荷指令超过实际负荷20MW。
1.5、闭锁AGC减：AGC模式下，负荷闭减或当前AGC指令⼩于负荷下限。
1.6、负荷闭减：机组负荷指令⼩于负荷下限或主汽压⼒偏差(PV-SP)⾼于0.6MPa或负荷指令低于实际负荷20MW。
1.7、具体实现：通过10ADS (AUTOMAN)功能块，其输⼊为AGC指令，当AGC已投⼊信号即（请求已经发出且省调投⼊（脉冲）信号来）SETAUTO被置1，此时将⾃动接收省调的AGC指令。

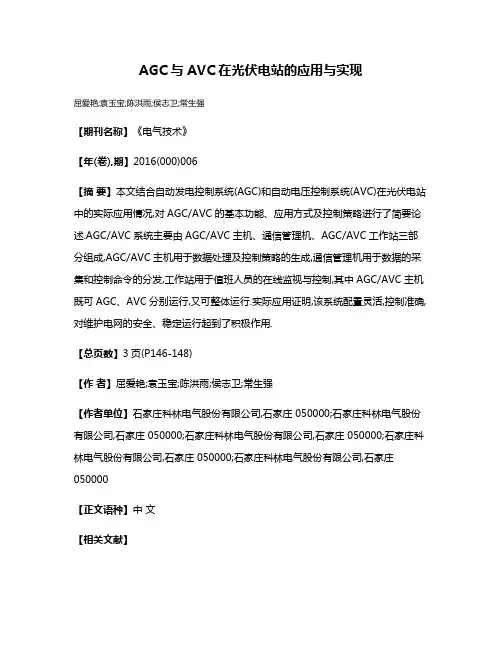

AGC与AVC在光伏电站的应用与实现
屈爱艳;袁玉宝;陈洪雨;侯志卫;常生强
【期刊名称】《电气技术》
【年(卷),期】2016(000)006
【摘要】本文结合自动发电控制系统(AGC)和自动电压控制系统(AVC)在光伏电站中的实际应用情况,对AGC/AVC的基本功能、应用方式及控制策略进行了简要论述.AGC/AVC系统主要由AGC/AVC主机、通信管理机、AGC/AVC工作站三部分组成,AGC/AVC主机用于数据处理及控制策略的生成,通信管理机用于数据的采集和控制命令的分发,工作站用于值班人员的在线监视与控制,其中AGC/AVC主机既可AGC、AVC分别运行,又可整体运行.实际应用证明,该系统配置灵活,控制准确,对维护电网的安全、稳定运行起到了积极作用.
【总页数】3页(P146-148)
【作者】屈爱艳;袁玉宝;陈洪雨;侯志卫;常生强
【作者单位】石家庄科林电气股份有限公司,石家庄 050000;石家庄科林电气股份有限公司,石家庄 050000;石家庄科林电气股份有限公司,石家庄 050000;石家庄科林电气股份有限公司,石家庄 050000;石家庄科林电气股份有限公司,石家庄050000
【正文语种】中文
【相关文献】
1.湖南永州19.8 MW分布式光伏电站AGC/AVC控制及应用 [J], 刘海;高春玉
2.小浪底水电厂AGC/AVC应用分析 [J], 张建生;刘定友
3.小浪底电厂AGC/AVC功能与实现 [J], 张建生;刘定友
4.AGC/AVC在光伏电站的应用 [J], 魏世贵;刘双
5.AVC系统在新能源光伏电站中的应用研究 [J], 孙莉;刘晓航
因版权原因，仅展示原文概要，查看原文内容请购买。
光伏电站有功功率、无功功率自动控制系统（AGC、AVC）V3.1.1111产品手册北京国能日新系统控制技术有限公司2015年7月目录第一章公司简介 (1)第二章产品背景 (2)第三章光伏新能源并网规范要求及遵循标准 (3)3.1 并网规范 (3)3.2 遵循标准 (3)3.3 系统设计原则 (4)第四章光伏电站有功和电压自动控制系统 (5)4.1 总体设计 (5)4.2、软件系统层次结构 (6)4.3 系统功能 (7)4.4 AGC控制策略 (14)4.5 AVC控制策略 (15)4.6 系统特点 (16)4.7 性能指标 (16)第五章生产进度计划及技术资料交付进度 (17)第六章项目管理与工程实施 (18)6.1 管理目标 (18)6.2 组织结构 (18)6.3 实施流程 (18)6.4 现场勘察 (18)6.5 实施力量 (19)6.6 系统验收 (19)第七章技术支持及售后服务 (20)7.1 现场服务人员 (20)7.2 技术支持及资料 (21)7.3 售后服务 (22)第八章技术培训 (23)8.1 培训原则 (23)8.2 培训内容 (23)8.3 现场培训 (23)第九章检验和验收 (24)第十章包装、运输和贮存 (25)第十一章产品业绩表（部分） (26)第一章公司简介北京国能日新系统控制技术有限公司（简称国能日新），是北京市高新技术企业。
公司自成立以来，在全体员工的不懈努力下，已经发展成一个各项资质齐全、拥有自主研发、生产制造和全方位营销等综合能力的高新技术企业。
专注于为新能源企业在并网自动化、生产运营、企业信息化等方面提供优质的解决方案，通过我们专业的技术产品及全面的服务体系为新能源企业的更优发展提供技术保障。
我们的发展目标是做新能源行业中领先的软件产品及服务提供商。
公司始终以人才为主体，不断加大技术研发的投入。
通过持续引进人才，拥有一批熟悉中国电力行业需求和特点的优秀技术开发人员和工程人员。
光伏电站C A V C子站技术规范VThis manuscript was revised on November 28, 2020青海电网光伏电站自动有功/电压无功控制（AGC/AVC）子站技术规范2013年6月目录1.范围1.1本技术规范为接入青海电网的光伏电站实施自动有功/电压无功控制子站的相关技术规范，内容包括控制方式、设备配置、软件功能、接口方式等其它事项。
2.规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T19964-2012光伏发电站接入电力系统技术规定Q/GDW617-2011光伏电站接入电网技术规定DL/T634.5101—2002远动设备及系统第5101部分：传输规约基本远动任务配套标准（IEC60870-5-101:2002IDT）DL/T634.5104—2002远动设备及系统第5104部分：传输规约采用标准传输协议子集的IEC60870-5-101网络访问（IEC60870-5-104:2000IDT）DL451—91循环式远动规约SD325—89电力系统电压和无功电力技术导则DL755—2001电力系统安全稳定导则3.术语和定义下列术语和定义适用于本规范。
3.1光伏发电站升压站（简称：升压站）在光伏发电站内，将一批逆变器发出的电能汇集后升压送出的变电站。
3.2光伏发电站集电线路（简称：集电线路）在光伏发电站内，连接逆变器的架空（电缆）线路。
一般为T接线路。
3.3SVC/SVG装置SVC是静止式动态无功补偿装置,能够输出感性和容性无功，在一定范围内连续可调；SVG是静止式无功发生器，采用全控型电力电子器件组成的桥式变流器来进行动态无功补偿的装置，可从感性到容性连续调节。
3.4自动发电控制AutomaticGenerationControl（AGC）自动发电控制（AutomaticGenerationControl,下简称AGC）指利用计算机系统、通信网络和可调控设备，根据电网实时运行工况在线计算控制策略，自动闭环控制发电设备的有功输出。

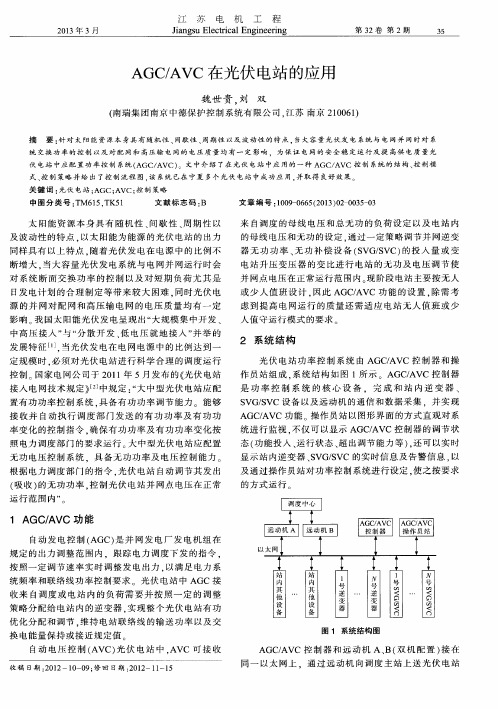

论文AGC/AVC在光伏电站的应用
AGC（Automatic Generation Control）和AVC（Automatic Voltage Control）是在光伏电站中应用的重要技术，用于实现电网的稳定性和可靠性。
1. AGC（自动发电控制）：AGC是一种控制系统，用于监测和调整电站的发电功率，以满足电网对功率平衡的需求。
在光伏电站中，由于太阳能发电的波动性，系统需要根据电网需求进行功率调整来保持电网的稳定。
AGC可以监测电网负荷、频率以及其他参考信号，并根据这些信息调整光伏电站的发电功率，使其与电网负荷需求保持匹配。
2. AVC（自动电压控制）：AVC是用于监测和维持电网电压稳定的控制系统。
在光伏电站中，电能注入电网会对电网的电压产生影响。
AVC可以监测电网电压的变化，并根据设定的电压范围进行调整和控制。
当电网电压过高或过低时，AVC可以通过控制光伏电站的发电功率调整电网电压，保持其在合理范围内。
通过应用AGC和AVC技术，光伏电站可以灵活地对电网要求进行响应，保持电网的稳定性和可靠性。
这有助于减少电网的暂态和稳态扰动，提高电网的品质和可调度性。
同时，AGC和AVC还可以支持电网的频率和电压调节功能，同时与其他电源进行协调，实现电网的平衡和稳定。
需要注意的是，AGC和AVC的具体实施方式可能因电网要求、光伏电站规模和技术特点而有所不同。
因此，在光伏电站中应用AGC和AVC技术时，需根据实际情况进行系统设计、参数设置和性能调试，确保其正常运行和达到预期的效果。
青海电网光伏电站自动有功/电压无功控制（AGC/A VC）子站技术规范2013年6月目录1.范围 (1)2.规范性引用文件 (1)3.术语和定义 (1)4.总则 (3)5.硬件配置 (3)6.控制对象和通信接口 (4)6.1.逆变器 (4)6.2.SVC/SVG装置 (5)6.3.升压站监控系统 (6)6.4.调度主站 (7)7.软件功能 (8)8.AGC控制策略 (8)9.AVC控制策略 (9)10.安全闭锁 (10)10.1.设备闭锁 (10)10.2.全站闭锁 (10)11.性能指标 (11)12.附录 (12)12.1.主站下发有功控制指令编码 (12)12.2.主站下发电压控制命令编码 (12)1.范围1.1本技术规范为接入青海电网的光伏电站实施自动有功/电压无功控制子站的相关技术规范，内容包括控制方式、设备配置、软件功能、接口方式等其它事项。
2.规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
➢GB/T 19964-2012 光伏发电站接入电力系统技术规定➢Q/GDW 617-2011 光伏电站接入电网技术规定➢DL/T 634.5101 — 2002 远动设备及系统第 5101 部分：传输规约基本远动任务配套标准（ IEC60870-5-101:2002 IDT ）➢DL/T 634.5104 — 2002 远动设备及系统第 5104 部分：传输规约采用标准传输协议子集的 IEC60870-5-101 网络访问（ IEC 60870-5-104:2000 IDT ）➢DL 451 — 91 循环式远动规约➢SD 325 — 89 电力系统电压和无功电力技术导则➢DL 755 — 2001 电力系统安全稳定导则3.术语和定义下列术语和定义适用于本规范。
3.1光伏发电站升压站（简称：升压站）在光伏发电站内，将一批逆变器发出的电能汇集后升压送出的变电站。
3.2光伏发电站集电线路（简称：集电线路）在光伏发电站内，连接逆变器的架空（电缆）线路。
一般为T接线路。
3.3 SVC/SVG装置SVC是静止式动态无功补偿装置,能够输出感性和容性无功，在一定范围内连续可调；SVG是静止式无功发生器，采用全控型电力电子器件组成的桥式变流器来进行动态无功补偿的装置，可从感性到容性连续调节。
3.4 自动发电控制 Automatic Generation Control （AGC）自动发电控制（ Automatic Generation Control, 下简称 AGC ）指利用计算机系统、通信网络和可调控设备，根据电网实时运行工况在线计算控制策略，自动闭环控制发电设备的有功输出。
3.5自动电压控制 Automatic Voltage Control （AVC）自动电压控制（ Automatic Voltage Control, 下简称 AVC ）指利用计算机系统、通信网络和可调控设备，根据电网实时运行工况在线计算控制策略，自动闭环控制无功和电压调节设备，以实现合理的无功电压分布。
3.6 光电功率预测Photovoltaic Power Forecasting以光伏发电站的历史功率、光照、温度、地形地貌以及数值天气预报、逆变器运行状态等数据建立光伏发电站输出功率的预测模型，以光照、温度等数值天气预报数据作为模型的输入，结合逆变器的设备状态及运行工况，得到光伏发电站未来的输出功率；预测时间尺度包括短期预测和超短期预测。
3.7 AGC/AVC 主站 AGC/AVC masterstation简称主站，指设置在调度（控制）中心，用于 AGC和AVC 分析计算并发出控制指令的计算机系统及软件。
3.8 光伏发电站AGC/AVC子站 AGC/AVC Slavestation光伏发电站AGC/ AVC子站(AGC/AVC Slavestation ,以下简称子站)，指运行在光伏发电站就地的控制装置或软件，用于接收、执行调度AGC/AVC主站的有功和电压控制指令，并向主站回馈信息。
3.9 逆变器监控系统 Inverter Control System在光伏发电站内对各逆变器进行监控的自动化系统，其可以采集各逆变器的运行状态和实时数据，并转发到AGC/AGC子站；同时可以接收AGC/AVC子站下发的有功无功控制指令，并发送到各逆变器。
4.总则4.1光伏发电站AGC/AVC子站安装在升压站内安全I区，与升压站监控系统、逆变器监控系统、SVC/SVG装置等设备通讯获取实时运行信息，从调度AGC/AVC主站接收有功和电压的调节指令，计算后向逆变器监控系统、SVC/SVG装置等发送控制指令。
4.2 光伏发电站AGC/AVC子站的控制设备对象主要包括：逆变器、SVC/SVG装置、独立并联电容器、独立并联电抗器、主变分接头。
4.3 光伏发电站AGC/AVC子站应为一体化集成设备，在同一套软硬件平台上实现光伏发电站内的AGC和AVC的自动控制功能；AGC与AVC控制功能应在逻辑上各自独立，可以分别投入或退出。
4.4 光伏发电站AGC控制功能以升压站送出线路总有功功率为控制目标，子站可以接收调度主站实时下发的总有功功率设定值，并应考虑光伏发电站内各逆变器有功出力的均衡合理。
4.5 光伏发电站AVC控制功能以升压站高压侧母线电压为控制目标，子站可以接收调度主站实时下发的高压侧母线电压设定值；子站应同时兼顾逆变器机端电压在正常范围内的控制目标，并应考虑光伏发电站内各种控制对象无功出力的均衡合理。
4.6 光伏发电站AVC控制功能应充分利用逆变器的无功出力，在满足电压控制要求的基础上，尽量保留SVC/SVG装置的动态无功储备。
4.5当光伏发电站子站正常接收调度主站下发的有功和电压控制目标时，能够自动控制光伏发电站内各种控制对象，追随调度主站下发的有功和电压控制目标；当子站与调度主站通信中断时，能够按照就地闭环的方式，按照预先给定的有功计划曲线和高压侧母线电压计划曲线进行自动控制。
5.硬件配置5.1AGC/AVC子站的硬件应遵循标准化和开放性的原则配置，子站应包括计算控制设备、历史存储设备、串口接入设备、网络交换机和人机工作站等设备，除人机工作站外，其他设备均应集中组屏。
5.2 计算控制设备应采用成熟可靠的服务器或工业嵌入计算机，应采用双机冗余配置，主机故障时自动切换到备机。
5.3 子站应配置千兆网络交换机，用于连接子站设备，并完成与其他站内其他系统的数据通信，以及子站与调度主站的数据通信。
5.4 串口接入设备用于与SVC/SVG装置进行通信，可以接入的串口类型应包括232/422/485，串口通信波特率等参数可设置。
5.5 人机工作站主要用于光伏发电站控制子站的运行监视和日常维护。
5.6 应配置历史数据存储设备，可以配置独立的历史存储设备，也可以在计算控制设备或人机工作站上存储历史数据。
5.7 配置的硬件设备应满足电力系统二次安全防护要求。
5.8 配置的硬件设备应满足光伏发电站已有规划的各期工程投产后，对全站进行自动控制的容量和性能要求。
6.控制对象和通信接口6.1. 逆变器6.1.1.控制模式子站对逆变器的有功/无功控制应支持以下2种方式：➢控制单台你逆变器的无功：控制方式包括设定逆变器无功的出力值或功率因数。
➢控制成组逆变器的无功：控制方式为设定成组逆变器的总有功、总无功出力值。
6.1.2.通信接口光伏发电站子站与1套或多套逆变器监控系统进行通信，通信接口应优先采用网络TCP/IP通信方式和104规约，至少具备网络MODBUS(TCP/IP)或OPC通信接口。
通信数据内容如下：a)子站下发设定值b)子站接收数据6.2. SVC/SVG装置6.2.1.控制模式子站向SVC/SVG等动态无功补充装置同时下发电压上、下限值和无功指令值，SVC/SVG装置应能够实现无功和电压的协调控制，控制模式如下：a)当采集母线的实时电压在下发的电压上下限范围之内时，SVC装置按照接收的无功指令进行无功出力调节；b)当采集母线的实时电压在下发的电压上下限范围之外时，SVC装置自主调节设备无功出力，把电压控制在上下限值范围内。
6.2.2.通信接口子站与SVC/SVG装置通信接口应优先采用网络TCP/IP通信方式，104规约。
至少具备232/485串口方式、CDT或Modbus规约，通信数据内容如下：a)子站下发数据b)子站接收数据6.3. 升压站监控系统6.3.1.电容器控制模式当光伏发电站配置独立于动态无功补偿装置的电容器或电抗器时,子站可以采用遥控分合电容/抗器开关的方式，进行控制。
6.3.2.分接头控制模式当光伏发电站升压站配置有载调压变压器时,子站可以采用遥控升/降分接头开关的方式，进行控制。
6.3.3.通信接口光伏发电站子站与升压站监控系统优先采用网络TCP/IP通信方式，104规约进行通信。
至少应具备232/485串口方式、101或CDT规约，通信数据内容如下。
a)风场子站下发控制命令b)升压站监控系统发送：6.4. 调度主站子站与调度主站通信的数据通过升压站监控系统进行转发，通信数据内容如下。
a)调度主站下发控制命令：b)子站上送数据除上述数据外，子站可以以文件方式接收调度主站下发的日有功计划曲线和日电压计划曲线。
当调度主站需要时，子站从逆变器监控系统、SVC/SVG装置所采集的数据，可以实时转发到调度主站。
7.软件功能1)全站监视功能：应能提供直观的图形化方法，对光伏发电站内包括各期逆变器、箱变、集电线、升压变在内的全部电气设备的运行状态进行监视。
2)人工设置功能：应提供软件界面支持运行人员输入送出线路总有功目标值、送出线路总有功计划曲线、高压侧母线电压目标值，高压侧母线电压计划曲线；具有人工投入/退出AGC/AVC子站的功能；具有人工修改各种控制参数的功能。
3)数据存储功能，可存储采集的数据点并形成历史数据库，用于绘制趋势曲线和形成报表，历史数据可存储一年以上。
4)运行监视功能，能方便地监视子站系统的运行工况，母线电压、逆变器有功功率/无功功率、开关状态、设备运行状态，监视子站与其他系统、调度主站的通信状态。
当出现异常时进行报警。
5)就地自动控制功能：应具备就地AGC/AVC自动控制功能。
当超过一定时间无法接收到主站下发的控制指令或主站指令通不过校验时，子站应报警应并自动切换到就地控制模式；当与主站通信恢复或主站指令恢复正常时，可以自动切换或人工切换为主站远方自动控制。
6)报警处理功能：子站系统运行异常或故障时能自动报警，停止指令下发，并存入事件记录。
7)计算统计功能：对遥测量进行最大值/最大时、最小值/最小时等统计，具有本地的有功/电压控制投入率和合格率统计功能。
