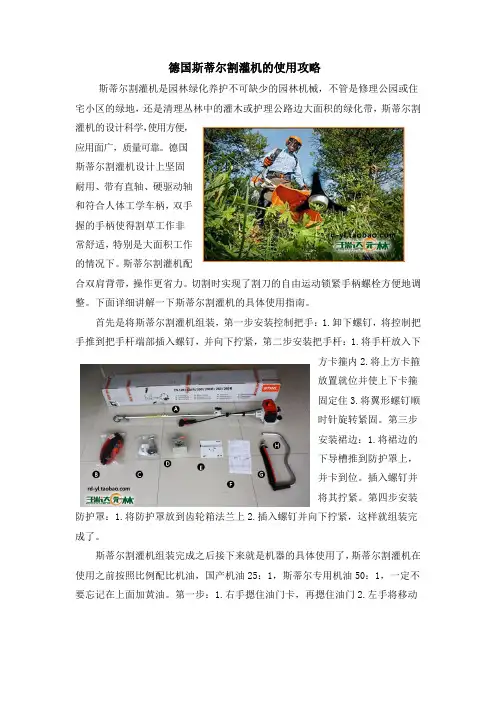

德国斯蒂尔割灌机的使用攻略斯蒂尔割灌机是园林绿化养护不可缺少的园林机械,不管是修理公园或住宅小区的绿地,还是清理丛林中的灌木或护理公路边大面积的绿化带,斯蒂尔割灌机的设计科学,使用方便,应用面广,质量可靠。
德国斯蒂尔割灌机设计上坚固耐用、带有直轴、硬驱动轴和符合人体工学车柄,双手握的手柄使得割草工作非常舒适,特别是大面积工作的情况下。
斯蒂尔割灌机配合双肩背带,操作更省力。
切割时实现了割刀的自由运动锁紧手柄螺栓方便地调整。
下面详细讲解一下斯蒂尔割灌机的具体使用指南。
首先是将斯蒂尔割灌机组装,第一步安装控制把手:1.卸下螺钉,将控制把手推到把手杆端部插入螺钉,并向下拧紧,第二步安装把手杆:1.将手杆放入下方卡箍内2.将上方卡箍放置就位并使上下卡箍固定住3.将翼形螺钉顺时针旋转紧固。
第三步安装裙边:1.将裙边的下导槽推到防护罩上,并卡到位。
插入螺钉并将其拧紧。
第四步安装防护罩:1.将防护罩放到齿轮箱法兰上2.插入螺钉并向下拧紧,这样就组装完成了。
斯蒂尔割灌机组装完成之后接下来就是机器的具体使用了,斯蒂尔割灌机在使用之前按照比例配比机油,国产机油25:1,斯蒂尔专用机油50:1,一定不要忘记在上面加黄油。
第一步:1.右手摁住油门卡,再摁住油门2.左手将移动开关推到 START3.最后先松开右手再松开左手。
第二步:1.将风门旋钮扭到下方,对准半关风门标志,反复按下泵油器,2-3次后发现有汽油迸出即可。
第三步:1.左手固定住割灌机2.右手垂直向上拉动启动器,手柄吃力后,再用大力向上拉动,第四步:1.垂直拉动,避免损坏启动绳2.轻轻往上拉动,感觉沉的时候再快速拉动3.启动后,要慢慢放回启动绳,避免损坏启动盘。
启动后,将风门打开,开关对准上方的风门开标志。
斯蒂尔割灌机使用方便简单快捷,让我们的工作更高效。

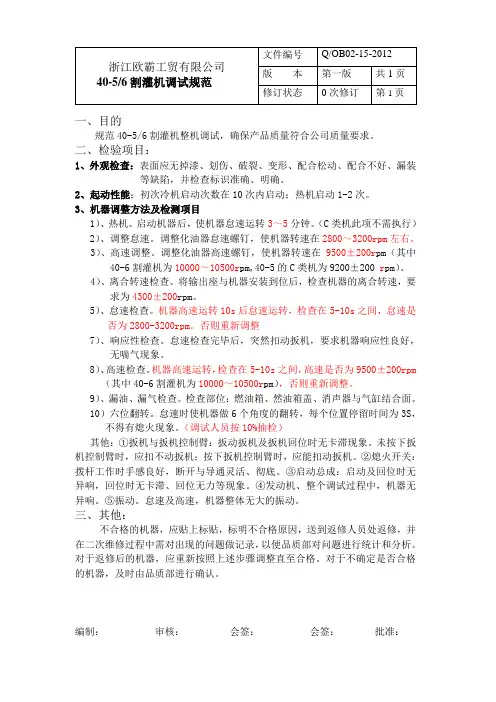

一、目的规范40-5/6割灌机整机调试,确保产品质量符合公司质量要求。
二、检验项目:1、外观检查:表面应无掉漆、划伤、破裂、变形、配合松动、配合不好、漏装等缺陷,并检查标识准确、明确。
2、起动性能:初次冷机启动次数在10次内启动;热机启动1-2次。
3、机器调整方法及检测项目1)、热机。
启动机器后,使机器怠速运转3~5分钟。
(C类机此项不需执行) 2)、调整怠速。
调整化油器怠速螺钉,使机器转速在2800~3200rpm左右。
3)、高速调整。
调整化油器高速螺钉,使机器转速在9500±200r pm(其中40-6割灌机为10000~10500r pm,40-5的C类机为9200±200 r pm)。
4)、离合转速检查。
将输出座与机器安装到位后,检查机器的离合转速,要求为4300±200rpm。
5)、怠速检查。
机器高速运转10s后怠速运转,检查在5-10s之间,怠速是否为2800-3200rpm。
否则重新调整7)、响应性检查。
怠速检查完毕后,突然扣动扳机,要求机器响应性良好,无喘气现象。
8)、高速检查。
机器高速运转,检查在5-10s之间,高速是否为9500±200rpm (其中40-6割灌机为10000~10500r pm),否则重新调整。
9)、漏油、漏气检查。
检查部位:燃油箱、然油箱盖、消声器与气缸结合面。
10)六位翻转。
怠速时使机器做6个角度的翻转,每个位置停留时间为3S,不得有熄火现象。
(调试人员按10%抽检)其他:①扳机与扳机控制臂:扳动扳机及扳机回位时无卡滞现象。
未按下扳机控制臂时,应扣不动扳机;按下扳机控制臂时,应能扣动扳机。
②熄火开关:拨杆工作时手感良好,断开与导通灵活、彻底。
③启动总成:启动及回位时无异响,回位时无卡滞、回位无力等现象。
④发动机、整个调试过程中,机器无异响。
⑤振动。
怠速及高速,机器整体无大的振动。
三、其他:不合格的机器,应贴上标贴,标明不合格原因,送到返修人员处返修,并在二次维修过程中需对出现的问题做记录,以便品质部对问题进行统计和分析。

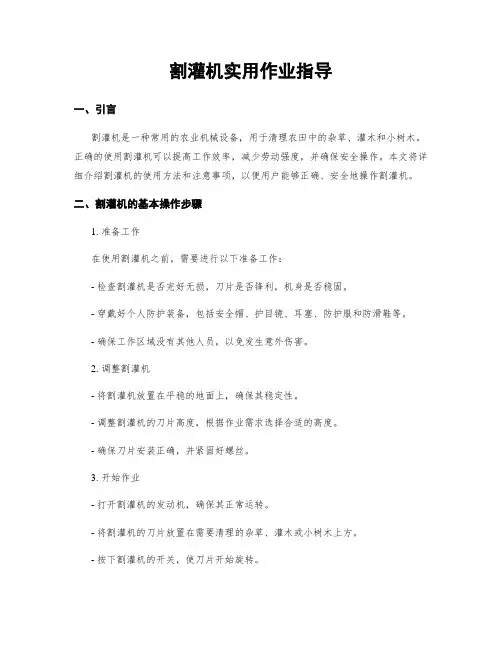

割灌机实用作业指导一、引言割灌机是一种常用的农业机械设备,用于清理农田中的杂草、灌木和小树木。
正确的使用割灌机可以提高工作效率,减少劳动强度,并确保安全操作。
本文将详细介绍割灌机的使用方法和注意事项,以便用户能够正确、安全地操作割灌机。
二、割灌机的基本操作步骤1. 准备工作在使用割灌机之前,需要进行以下准备工作:- 检查割灌机是否完好无损,刀片是否锋利,机身是否稳固。
- 穿戴好个人防护装备,包括安全帽、护目镜、耳塞、防护服和防滑鞋等。
- 确保工作区域没有其他人员,以免发生意外伤害。
2. 调整割灌机- 将割灌机放置在平稳的地面上,确保其稳定性。
- 调整割灌机的刀片高度,根据作业需求选择合适的高度。
- 确保刀片安装正确,并紧固好螺丝。
3. 开始作业- 打开割灌机的发动机,确保其正常运转。
- 将割灌机的刀片放置在需要清理的杂草、灌木或小树木上方。
- 按下割灌机的开关,使刀片开始旋转。
- 缓慢向下推动割灌机,将刀片与杂草、灌木或小树木接触。
- 注意保持割灌机的平稳运动,避免突然停止或冲击。
4. 完成作业- 当割灌机清理完目标区域后,松开开关,使刀片停止旋转。
- 关闭割灌机的发动机,确保其安全停止。
- 检查作业区域,确认是否彻底清理干净。
- 将割灌机放置在安全的地方,避免儿童或其他人员接触。
三、割灌机使用注意事项1. 安全第一- 在操作割灌机之前,务必穿戴好个人防护装备,包括安全帽、护目镜、耳塞、防护服和防滑鞋等。
- 避免将割灌机用于人员密集区域,以免发生意外伤害。
- 在使用割灌机时,要保持警惕,注意周围环境,避免发生意外。
2. 正确使用刀片- 在更换或安装刀片时,务必确保刀片安装正确,并紧固好螺丝。
- 使用割灌机时,刀片要保持锋利,以确保工作效率和安全性。
- 避免将割灌机的刀片用于除草以外的其他工作,以免损坏刀片或机器。
3. 注意工作区域- 在使用割灌机之前,清理工作区域,确保没有石块、树根或其他障碍物,以免损坏割灌机或发生意外。
割草机打草机割灌机正确使用方法割草机、打草机、割灌机正确使用方法1.环境准备1.1 检查工作区域:清除工作区域内的杂物和障碍物,确保安全操作。
1.2 检查天气状况:避免在雨天、强风等不利天气条件下使用割草机、打草机、割灌机。
2.设备准备2.1 检查设备:确保割草机、打草机、割灌机处于良好工作状态,没有损坏或松动的零件。
2.2 安装刀片或齿轮:根据设备的使用说明,正确安装刀片或齿轮。
3.使用方法3.1 割草机使用方法:3.1.1 调整割草高度:根据需要调整割草机的割草高度。
3.1.2 启动割草机:按照设备的启动方法启动割草机。
3.1.3 操作割草机:将割草机平稳地推行,让刀片接触地面进行割草。
3.1.4 清理割草残渣:及时清理被割下的草坪残渣,避免堵塞割草机。
3.2 打草机使用方法:3.2.1 调整操作杆角度:根据需要调整打草机操作杆的角度。
3.2.2 启动打草机:按照设备的启动方法启动打草机。
3.2.3 操作打草机:将打草机平稳地推行,保持一定的速度和角度进行打草。
3.2.4 清理打草残渣:及时清理被打下的草坪残渣,避免堵塞打草机。
3.3 割灌机使用方法:3.3.1 调整割灌高度:根据需要调整割灌机的割灌高度。
3.3.2 启动割灌机:按照设备的启动方法启动割灌机。
3.3.3 操作割灌机:将割灌机平稳地推行,让刀片接触到灌木进行割灌。
3.3.4 清理割灌残渣:及时清理被割下的灌木残渣,避免堵塞割灌机。
附件:本文档不涉及附件。
法律名词及注释:●割草机:一种用于割除草坪上的草的机械设备。
●打草机:一种用于打制、切割草坪上的草的机械设备。
●割灌机:一种用于割除灌木的机械设备。

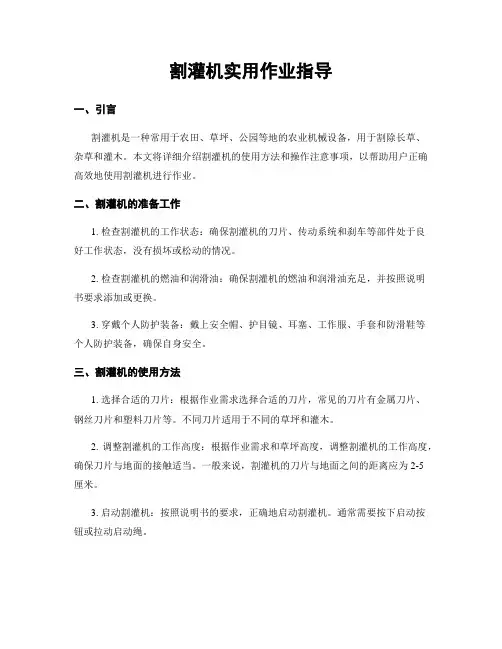

割灌机实用作业指导一、引言割灌机是一种常用于农田、草坪、公园等地的农业机械设备,用于割除长草、杂草和灌木。
本文将详细介绍割灌机的使用方法和操作注意事项,以帮助用户正确高效地使用割灌机进行作业。
二、割灌机的准备工作1. 检查割灌机的工作状态:确保割灌机的刀片、传动系统和刹车等部件处于良好工作状态,没有损坏或松动的情况。
2. 检查割灌机的燃油和润滑油:确保割灌机的燃油和润滑油充足,并按照说明书要求添加或更换。
3. 穿戴个人防护装备:戴上安全帽、护目镜、耳塞、工作服、手套和防滑鞋等个人防护装备,确保自身安全。
三、割灌机的使用方法1. 选择合适的刀片:根据作业需求选择合适的刀片,常见的刀片有金属刀片、钢丝刀片和塑料刀片等。
不同刀片适用于不同的草坪和灌木。
2. 调整割灌机的工作高度:根据作业需求和草坪高度,调整割灌机的工作高度,确保刀片与地面的接触适当。
一般来说,割灌机的刀片与地面之间的距离应为2-5厘米。
3. 启动割灌机:按照说明书的要求,正确地启动割灌机。
通常需要按下启动按钮或拉动启动绳。
4. 开始作业:将割灌机的刀片放在需要割除的草坪或灌木上方,保持适当的角度,向前推动割灌机。
在作业过程中,保持匀速、稳定的推动力度,确保刀片与草坪或灌木的充分接触。
5. 注意力度和速度:根据作业的需要,调整推动割灌机的力度和速度。
对于较高的草坪和灌木,可以适当增加力度和速度,但要注意不要过度施力,以免损坏割灌机或造成危险。
6. 定时清理割草残渣:在作业过程中,定时清理割草残渣,以免影响割灌机的正常工作。
可以使用竹竿或其他工具将残渣从刀片上清除。
7. 结束作业:在完成作业后,关闭割灌机,并将其存放在干燥、通风的地方。
清洁割灌机的表面和刀片,并进行必要的维护保养。
四、割灌机的安全注意事项1. 避免穿着宽松的衣物和长发:在使用割灌机时,应避免穿着宽松的衣物和长发,以免被刀片缠绕或卷入。
2. 注意周围环境:在作业过程中,要注意周围的环境,确保没有人员或其他物品靠近割灌机的作业范围。
割灌机实用作业指导一、引言割灌机是一种常用的农业机械设备,用于清理农田、道路、河道等地方的杂草和灌木。
本文将详细介绍割灌机的使用方法和注意事项,以确保安全高效地完成作业任务。
二、割灌机的基本原理和结构割灌机通过发动机驱动刀片旋转,以割断杂草和灌木。
其基本结构包括发动机、刀片、传动系统和手柄等部分。
在使用割灌机之前,需要确保各部件安装正确、运转正常,并进行必要的维护保养。
三、使用割灌机的步骤1. 穿戴个人防护装备:戴上安全帽、防护眼镜、耳塞、手套和防护服,确保自身安全。
2. 检查割灌机:检查刀片是否锋利,传动系统是否正常,油箱是否有足够的燃油等。
3. 启动割灌机:按照说明书的要求,正确操作发动机的启动开关,启动割灌机。
4. 调整工作高度:根据实际情况,调整割灌机的工作高度,确保刀片与地面接触良好。
5. 开始作业:将割灌机的刀片放置在需要清理的杂草或灌木上方,缓慢降低刀片,使其割断植物。
注意保持平稳的动作,避免过度施力或刀片卡住。
6. 定期清理刀片:在作业过程中,刀片可能会被杂草或灌木缠绕,导致工作效率下降。
因此,定期停机清理刀片是必要的。
7. 完成作业:当清理工作完成后,停止割灌机的运转,关闭发动机。
四、割灌机使用注意事项1. 安全第一:在使用割灌机之前,务必穿戴好个人防护装备,确保自身安全。
2. 熟悉操作说明:在使用割灌机之前,仔细阅读并理解操作说明书,熟悉割灌机的使用方法和注意事项。
3. 切勿穿插手或脚:在割灌机运转时,切勿将手或脚伸入刀片附近,以免发生意外伤害。
4. 注意周围环境:在作业过程中,要注意周围的环境,避免割断不应割断的植物或伤害到其他物体。
5. 定期维护保养:定期检查割灌机的各个部件,保持其运转正常,并按照说明书的要求进行维护保养。
6. 避免过度使用:过度使用割灌机可能会导致机器过热或损坏,因此在连续使用一段时间后,应让割灌机休息一段时间,以保持其正常运转。
五、割灌机的优势和应用范围割灌机具有高效、省力、灵活等优势,广泛应用于农田、道路、河道等地方的杂草和灌木清理工作。

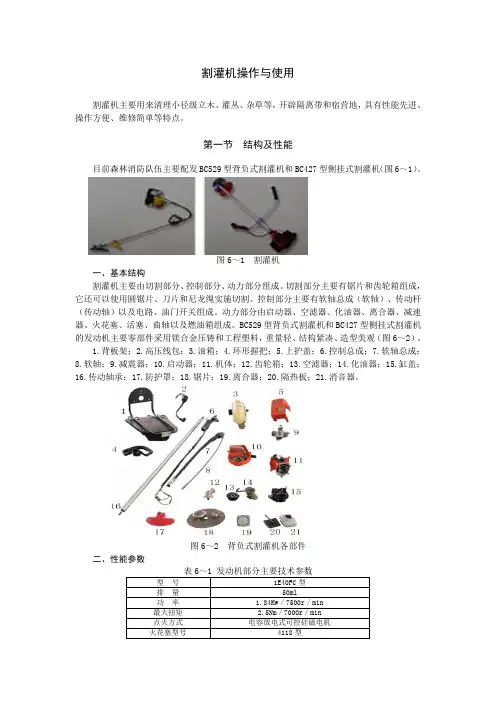

割灌机操作与使用割灌机主要用来清理小径级立木、灌丛、杂草等,开辟隔离带和宿营地,具有性能先进、操作方便、维修简单等特点。
第一节结构及性能目前森林消防队伍主要配发BC529型背负式割灌机和BC427型侧挂式割灌机(图6~1)。
图6~1 割灌机一、基本结构割灌机主要由切割部分、控制部分、动力部分组成。
切割部分主要有锯片和齿轮箱组成,它还可以使用圆锯片、刀片和尼龙绳实施切割。
控制部分主要有软轴总成(软轴)、传动杆(传动轴)以及电路、油门开关组成。
动力部分由启动器、空滤器、化油器、离合器、减速器、火花塞、活塞、曲轴以及燃油箱组成。
BC529型背负式割灌机和BC427型侧挂式割灌机的发动机主要零部件采用镁合金压铸和工程塑料,重量轻、结构紧凑、造型美观(图6~2)。
1.背板架;2.高压线包;3.油箱;4.环形握把;5.上护盖;6.控制总成;7.软轴总成;8.软轴;9.减震器;10.启动器;11.机体;12.齿轮箱;13.空滤器;14.化油器;15.缸盖;16.传动轴承;17.防护罩;18.锯片;19.离合器;20.隔热板;21.消音器。
图6~2 背负式割灌机各部件二、性能参数型号1E40FC型排量50ml功率 1.84Kw/7500r/min最大扭矩 2.5Nm/7000r/min点火方式电容放电式可控硅磁电机火花塞型号4118型燃油混合比20∶1(10#车用机油);40∶1(二冲程汽油机专用机油)启动方式手拉反冲启动携带部分背负式动力传递离心离合器→软轴→硬轴→减速器→锯片锯片直径250mm锯片旋转方向锯片旋转方向:逆时针外形尺寸2500mm×300mm×442mm净重量11.5kg一、作业准备(一)仔细检查外部各处螺钉有无松动、丢失或损坏,割刀是否拧紧,发现问题及时修复。
(二)戴好安全帽,穿好安全鞋及防护服。
衣服不得带有服饰,以免妨碍工作。
(三)刀片锋利且工作时转速高,在使用前一定要紧固牢靠。

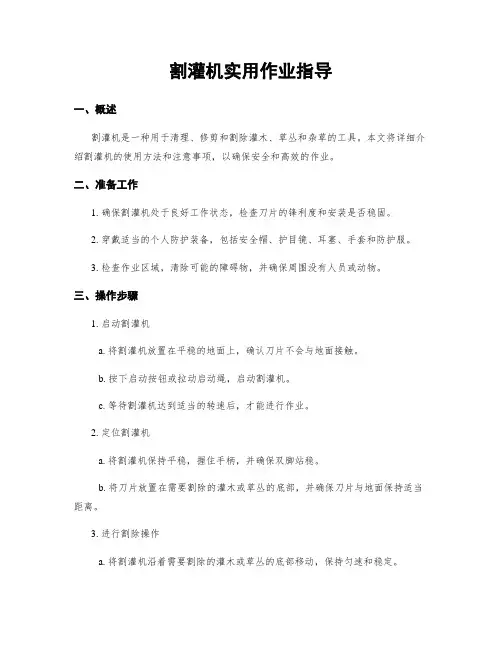

割灌机实用作业指导一、概述割灌机是一种用于清理、修剪和割除灌木、草丛和杂草的工具。
本文将详细介绍割灌机的使用方法和注意事项,以确保安全和高效的作业。
二、准备工作1. 确保割灌机处于良好工作状态,检查刀片的锋利度和安装是否稳固。
2. 穿戴适当的个人防护装备,包括安全帽、护目镜、耳塞、手套和防护服。
3. 检查作业区域,清除可能的障碍物,并确保周围没有人员或动物。
三、操作步骤1. 启动割灌机a. 将割灌机放置在平稳的地面上,确认刀片不会与地面接触。
b. 按下启动按钮或拉动启动绳,启动割灌机。
c. 等待割灌机达到适当的转速后,才能进行作业。
2. 定位割灌机a. 将割灌机保持平稳,握住手柄,并确保双脚站稳。
b. 将刀片放置在需要割除的灌木或草丛的底部,并确保刀片与地面保持适当距离。
3. 进行割除操作a. 将割灌机沿着需要割除的灌木或草丛的底部移动,保持匀速和稳定。
b. 利用割灌机的锋利刀片,将灌木或草丛从底部向上割除。
c. 如果遇到较大的灌木,可以采用逐层割除的方法,先从底部割除一部分,再逐渐向上割除。
4. 注意事项a. 在操作割灌机时,应保持警惕,注意周围环境和可能的障碍物。
b. 切勿将割灌机的刀片靠近自己或其他人员,以免发生意外伤害。
c. 当割灌机遇到较硬的物体时,应停止操作,检查刀片的状况,并清除障碍物后再继续作业。
d. 在割除高度较高的灌木时,应注意身体平衡,避免因失去平衡而摔倒或受伤。
e. 在作业结束后,应关闭割灌机,并将其放置在安全的地方,远离儿童和宠物。
四、维护保养1. 定期清洁割灌机的刀片和机身,以确保其正常运转。
2. 检查刀片的锋利度,如发现钝化或损坏,及时更换或修复。
3. 定期检查割灌机的各部件和连接件,确保其稳固可靠。
4. 存放割灌机时,应放置在干燥通风的地方,避免阳光直射和雨淋。
五、总结割灌机是一种非常实用的工具,可以帮助清理灌木、草丛和杂草。
在使用割灌机时,务必遵循操作步骤和注意事项,确保安全和高效的作业。

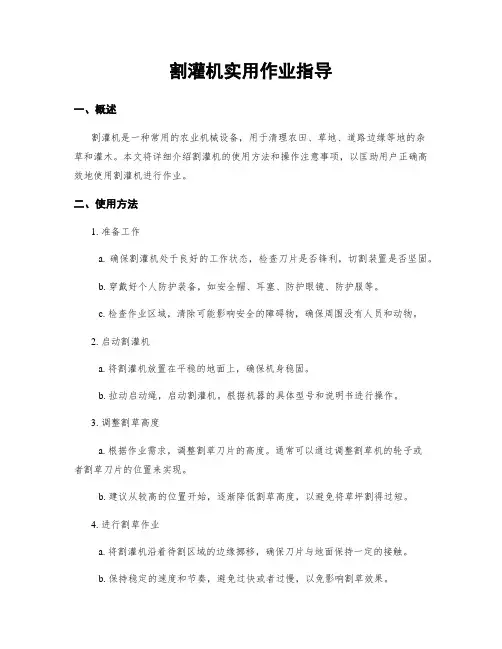

割灌机实用作业指导一、概述割灌机是一种常用的农业机械设备,用于清理农田、草地、道路边缘等地的杂草和灌木。
本文将详细介绍割灌机的使用方法和操作注意事项,以匡助用户正确高效地使用割灌机进行作业。
二、使用方法1. 准备工作a. 确保割灌机处于良好的工作状态,检查刀片是否锋利,切割装置是否坚固。
b. 穿戴好个人防护装备,如安全帽、耳塞、防护眼镜、防护服等。
c. 检查作业区域,清除可能影响安全的障碍物,确保周围没有人员和动物。
2. 启动割灌机a. 将割灌机放置在平稳的地面上,确保机身稳固。
b. 拉动启动绳,启动割灌机。
根据机器的具体型号和说明书进行操作。
3. 调整割草高度a. 根据作业需求,调整割草刀片的高度。
通常可以通过调整割草机的轮子或者割草刀片的位置来实现。
b. 建议从较高的位置开始,逐渐降低割草高度,以避免将草坪割得过短。
4. 进行割草作业a. 将割灌机沿着待割区域的边缘挪移,确保刀片与地面保持一定的接触。
b. 保持稳定的速度和节奏,避免过快或者过慢,以免影响割草效果。
c. 如果遇到较高的杂草或者灌木,可以多次重复割草操作,直到将其彻底割断。
5. 结束作业a. 在完成割草作业后,关闭割灌机的发动机。
b. 清理割灌机,将残留的草坪、杂草等清除干净。
c. 对割灌机进行日常维护,如清洁刀片、检查机器的各个部件是否正常等。
三、操作注意事项1. 安全第一:在操作割灌机时,务必佩戴个人防护装备,确保自身安全。
避免将手指或者其他身体部位挨近刀片区域,以免发生意外伤害。
2. 避免操作在潮湿的地面上:割灌机通常使用电力或者燃油作为动力源,因此在潮湿的地面上操作可能会导致电击或者发生火灾。
3. 避免长期连续使用:长期连续使用割灌机可能会导致机器过热,影响其性能和寿命。
适当进行歇息和冷却,以保证机器的正常运行。
4. 注意周围环境:在操作割灌机时,要注意周围的环境,避免损坏花坛、灌木等植物,以及与割灌机碰撞。
5. 注意电源线的使用:如果使用电动割灌机,应注意电源线的使用。

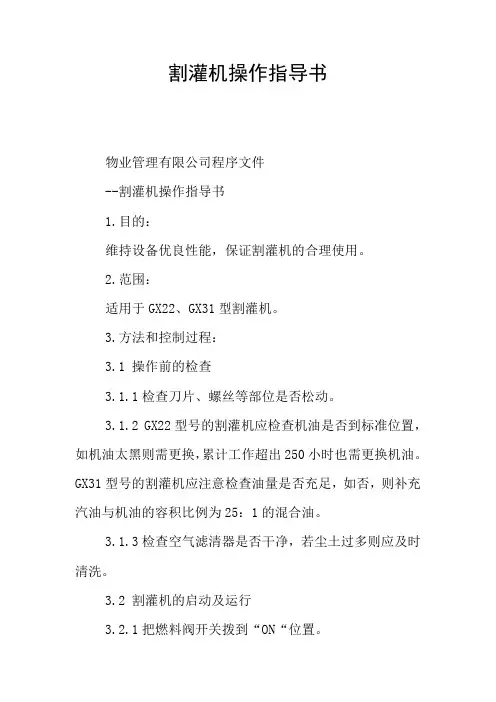

割灌机操作指导书物业管理有限公司程序文件--割灌机操作指导书1.目的:维持设备优良性能,保证割灌机的合理使用。
2.范围:适用于GX22、GX31型割灌机。
3.方法和控制过程:3.1 操作前的检查3.1.1检查刀片、螺丝等部位是否松动。
3.1.2 GX22型号的割灌机应检查机油是否到标准位置,如机油太黑则需更换,累计工作超出250小时也需更换机油。
GX31型号的割灌机应注意检查油量是否充足,如否,则补充汽油与机油的容积比例为25:1的混合油。
3.1.3检查空气滤清器是否干净,若尘土过多则应及时清洗。
3.2 割灌机的启动及运行3.2.1把燃料阀开关拨到“ON“位置。
3.2.2 把风门移到关闭位置。
3.2.3 按住油泵数次直到燃油回管中可以明显地看到油流。
3.2.4 先轻轻拉起动器手柄,直到感受到有阻力时再用力快速度拉。
3.2.5 启动发动机后,把风门移到打开位置。
3.2.6 将油门拨在适当位置,使发动机平稳运行。
3.3 割灌机的操作3.3.1 将油门调到适当位置,将割灌机背在身上,系紧背带,慢调油门,使刀片(绳带)转动。
3.3.2 顺着刀片(绳带)转动方向匀速移动。
3.3.3 修剪绿篱旁的草时,为防止割断枝条,应用绳带进行切割。
3.4 割灌机的停止3.4.1把油门打到最低位。
3.4.2按下停机钮。
3.4.3把燃料阀开关拨到“OFF“位置。
3.5 注意事项3.5.1 在修剪范围内要做好警示标识。
3.5.2 必须使用97#汽油。
3.5.3 发动机运行过程中严禁中途加油。
3.5.4 加油时不得过满溢出。
3.5.5 使用时操作人员应佩带保护镜和防护设施。
4.质量记录表格XXWY7.5.1-S01-01-F2 《设备/设施保养维修记录表》。

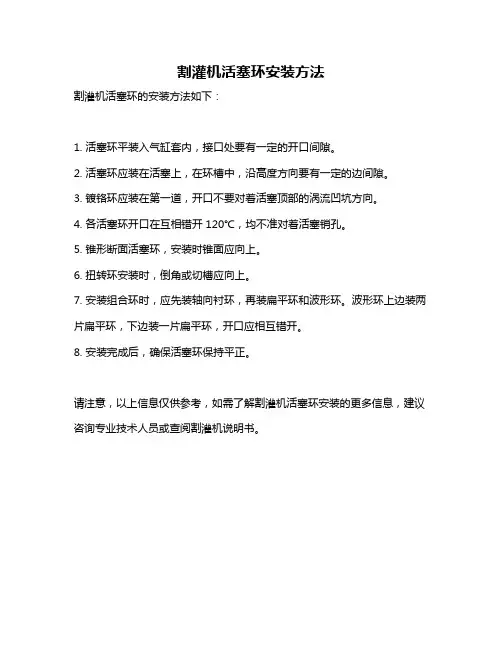

割灌机活塞环安装方法
割灌机活塞环的安装方法如下:
1. 活塞环平装入气缸套内,接口处要有一定的开口间隙。
2. 活塞环应装在活塞上,在环槽中,沿高度方向要有一定的边间隙。
3. 镀铬环应装在第一道,开口不要对着活塞顶部的涡流凹坑方向。
4. 各活塞环开口在互相错开120℃,均不准对着活塞销孔。
5. 锥形断面活塞环,安装时锥面应向上。
6. 扭转环安装时,倒角或切槽应向上。
7. 安装组合环时,应先装轴向衬环,再装扁平环和波形环。
波形环上边装两片扁平环,下边装一片扁平环,开口应相互错开。
8. 安装完成后,确保活塞环保持平正。
请注意,以上信息仅供参考,如需了解割灌机活塞环安装的更多信息,建议咨询专业技术人员或查阅割灌机说明书。
割灌机实用作业指导一、简介割灌机是一种专门用于割除草地、灌木丛和杂草的机械设备。
它具有高效、方便、快捷的特点,广泛应用于农田、园林、公园等地的草地维护和绿化工作中。
本文将详细介绍割灌机的使用方法和注意事项,以匡助用户正确、安全地操作割灌机。
二、割灌机的使用方法1. 准备工作在使用割灌机之前,需要进行一些准备工作:1.1 检查割灌机的机身和配件是否完好无损,如有损坏应及时更换或者修理。
1.2 确保割灌机的油箱中有足够的燃料,并检查机油是否充足。
1.3 穿戴好必要的防护装备,如手套、护目镜、耳塞等。
2. 启动割灌机2.1 将割灌机放置在平稳的地面上,确保机器不会滑动。
2.2 按下启动按钮或者拉动启动绳,启动割灌机。
2.3 等待割灌机达到正常工作转速后,即可开始操作。
3. 操作割灌机3.1 握住割灌机的手柄,保持平衡稳定的姿式。
3.2 将割灌机的刀片放置在需要割除的草地或者灌木丛上。
3.3 缓慢向前推动割灌机,使刀片与草地或者灌木丛接触,开始割除作业。
3.4 注意保持割灌机的刀片与地面保持一定的距离,以免损坏刀片或者机器。
4. 结束操作4.1 当需要住手割灌机时,松开手柄并将割灌机放置在平稳的地面上。
4.2 关闭割灌机的开关,住手发动机的运转。
4.3 清理割灌机上的残留物,如草屑、灌木碎片等。
4.4 将割灌机存放在干燥通风的地方,避免阳光直射和潮湿环境。
三、割灌机的注意事项1. 安全第一1.1 在操作割灌机时,务必佩戴好防护装备,如手套、护目镜、耳塞等,以防受伤。
1.2 确保周围没有人员或者动物,以免发生意外伤害。
1.3 避免长期连续使用割灌机,以免机器过热或者发生故障。
2. 注意环境2.1 在操作割灌机时,应注意周围环境,避免刀片接触到固体物体,以免损坏刀片或者机器。
2.2 避免在潮湿或者多雨的环境中使用割灌机,以免发生触电或者机器故障。
3. 维护保养3.1 定期检查割灌机的刀片是否磨损或者损坏,如有需要及时更换。
割灌机操作与维护一、安全注意事项1.使用割灌机是一种带有危险性的工作,操作者必须严格遵守安全规程。
2.操作者应佩戴必要的劳动保护用品,如安全帽、防尘眼镜、手套、防滑鞋。
3.刀片和绳轮式逆时针方向旋转,为避免切削飞出的碎削伤人,应尽量使用刀片的右边进行切削。
严禁“左右开弓”。
4.确认刀片没有崩刃、裂口、弯曲之后方可使用。
5.作业时要握紧把手,中断作业时要先把油门,手柄扳回到怠速位置再松手。
6.需要去除缠绕在刀片上的草或对刀片、机体进行检查时,先停机,待机片完全停止转动后再进行上述作业。
7.中断作业转移时,应停机。
走路时刀片朝前。
8.确认机具和地面无燃油后才可启动发动机,也不可在距燃油容器不足3米的地方启动发动机。
9.严禁酒后或吸烟操作10.动机在怠速运转时,离合器必须彻底脱离刀片不转动。
二、构造与使用(一)割灌机构造简图(二)主要零部件名称1.发动机;2.启动机;3.空气滤清器;4.脚架;5.发动机熄火开关;6.连接盘;7.提环;8.手柄;9.手柄托架;10.油门手柄;11.油门操纵线;12.外杆;13.安全挡板;14.齿轮箱;15.刀片。
(三)割灌机的安装和调试1.将传动杆连盘的止口插入发动机风扇罩的孔内,用4付M5×25内六角螺钉组合(平垫、弹簧)拧紧。
2.安装操作手把,用4付M6×20内六角螺钉组件。
手把在外杆上的位置可便试边调整,直到操作感到舒适为止。
3.安装安全挡板。
用2付M5×16盘螺钉组件。
如图4.安装油门操纵线。
用2付M6×20的盘头螺钉组件。
安装完毕后拆下空气滤清器盖,检查油门手柄转到极限位置时,化油器的油门是否正好开到最大,若不是,可用油门操纵线上调节螺钉进行,知道合适为止。
5.刀片和尼龙强轮的安装。
特别注意螺栓,螺母皆为左旋螺纹,工作部分安装完毕后,一定要检查全机的紧固件时候已拧紧,确认后方可作业,刀片安装图(1)尼龙强轮安装图(2)图(1)图(2)5.调试调试钱应检查所有紧固件是否都已拧紧,确认后再进行。
割灌机实用作业指导一、引言割灌机是一种常用的农业机械设备,用于清理农田、草地、道路等地方的杂草和灌木。
本文将详细介绍割灌机的使用方法、注意事项和维护保养等内容,以帮助用户正确、安全地操作割灌机,提高工作效率。
二、使用方法1. 准备工作a. 确保割灌机处于良好的工作状态,检查刀片和刀臂是否完好无损。
b. 穿戴合适的工作服和防护装备,包括安全帽、护目镜、耳塞、手套和防护鞋等。
c. 确保工作区域没有其他人员,并清除可能引起危险的物品。
2. 启动割灌机a. 将割灌机放置在平稳的地面上,确保机身稳定。
b. 检查燃油和润滑油的储量,确保充足。
c. 打开燃油开关,拉动启动绳,使割灌机启动。
d. 割灌机启动后,等待一段时间,让发动机达到正常工作温度。
3. 操作割灌机a. 将割灌机握稳,保持平衡。
注意不要将手指靠近刀片和刀臂。
b. 将刀片放在需要割除的杂草或灌木上,按下启动按钮,刀片开始旋转。
c. 沿着需要清理的区域缓慢移动割灌机,使刀片将杂草或灌木割除。
d. 注意观察工作区域,避免碰到地面上的障碍物,以免损坏刀片或机身。
4. 完成作业a. 当割灌机工作完毕后,松开启动按钮,刀片停止旋转。
b. 关闭燃油开关,将割灌机放置在安全的地方,等待冷却。
c. 清理割灌机上的杂草和灌木残留物,确保机身清洁。
d. 将割灌机存放在干燥通风的地方,避免阳光直射和雨水浸泡。
三、注意事项1. 安全第一:在操作割灌机时,务必穿戴防护装备,并确保工作区域没有其他人员。
2. 谨慎操作:操作割灌机时,要保持稳定的姿势,避免突然移动或扭动身体,以免发生意外伤害。
3. 避免过度使用:割灌机在高负荷工作时会产生过热,因此应避免连续使用时间过长,适当休息以降低机器的温度。
4. 防止刀片卡住:在使用过程中,如果刀片被杂草、灌木等卡住,应立即停止操作,关闭割灌机,清除卡住的物体后再继续使用。
5. 维护保养:定期检查割灌机的刀片、刀臂和传动部件,确保其完好无损。
便携式割灌机的调整及日常维护研究便携式割灌机主要由传动系统、控制系统和各工作部件组成,下面是的一篇关于便携式割灌机日常维护方法探讨的,供大家阅读参考。
割灌机主要应用于对草丛以及灌木的修整,便携式割灌机以其易携带、操作简单、实用性强等特点,广泛地被人们所使用。
2.1 便携式割灌机工作原理便携式割灌机主要由传动系统、控制系统和各工作部件组成[1].传统系统包括发动机、传动部件、变速器以及离合器等。
在割灌机工作时,发动机通过传送带将动能传送给各个工作部件。
当割灌机发动机启动一段时间后,离合器中的离心块会由于惯性作用逐渐向离合碟靠近,最后两者会结合在一起并驱动离合器的运行,工人通过离合器对发动机扭矩进行控制,实现割灌机的切割操作。
2.2 便携式割灌机使用根本常识根据发动机的类型不同,可以将便携式割灌机分为四冲程和二冲程两类,根据传动轴类型不同,可以将其划分为刚性轴传动和软轴传动两大类。
文章主要是针对二冲程便携式割灌机进行分析。
在使用过程中,应注意以下几点:(1)在使用设备之前,首先应仔细地阅读使用说明书,并对说明书中的考前须知等条目牢记在心。
同时,为了防止意外发生,第一次使用的时候,应该有专人指导操作[2].(2)制定工作方案。
在工人工作前,应根据工作时的天气和周围环境,制定合理的工作时间安排,防止长时间连续地使用割灌机导致发动机过热对工人造成的伤害。
(3)身穿平安作业服。
工作服是工人生命的保护罩,一旦出现事故,工作服会有效地防止设备对工人造成伤害。
在工作时,要防止皮肤露在外面,工作服的材料要选择耐火耐热耐高温的聚合材料,这样才会起到保护作用。
在高层建筑物周围作业时,还应佩戴平安帽和平安眼镜等设备,确保平安工作万无一失。
(4)保持平安作业距离。
在有多人作业的区域。
彼此之间应该保持 10m 左右的平安距离,以防止割灌机对彼此造成伤害,同时每隔一段时间就要对设备进行维护,加固切割轮周围的设备,防止切割轮飞出对作业人员造成伤害。
割灌机实用作业指导一、引言割灌机是一种常见的农业机械设备,广泛应用于农田、草地、园林等地的割灌作业。
本文将详细介绍割灌机的使用方法和注意事项,以匡助用户正确、安全地进行割灌作业。
二、割灌机的基本原理和结构1. 基本原理割灌机通过高速旋转的刀片或者链条切割植物,将植物割断并采集起来。
2. 结构组成割灌机主要由发动机、刀片或者链条、传动装置、手柄和底盘等部份组成。
其中,发动机提供动力,刀片或者链条进行切割,传动装置将动力传递给刀片或者链条,手柄用于操控割灌机的挪移方向,底盘支撑整个机器。
三、割灌机的使用方法1. 准备工作(1)检查机器:检查割灌机的各个部件是否正常运转,如发动机、刀片或者链条、传动装置等。
(2)穿戴防护装备:戴上安全帽、防护眼镜、耳塞和防护手套,确保个人安全。
2. 启动割灌机(1)检查燃油:确保割灌机的燃油充足,并按照说明书要求添加或者更换燃油。
(2)调整刀片或者链条:根据需要调整刀片或者链条的位置和张紧度。
(3)启动发动机:按照说明书要求启动割灌机的发动机,确保发动机正常运转。
3. 进行割灌作业(1)选择作业区域:根据需要选择割灌的区域,确保没有障碍物和危(wei)险物。
(2)调整割灌机的高度:根据植物的高度和密度,调整割灌机的工作高度,确保切割效果良好。
(3)握紧手柄:握紧割灌机的手柄,保持平衡并控制割灌机的挪移方向。
(4)开始割灌:启动割灌机,将刀片或者链条放置在植物的底部,从底部向上割断植物,挪移割灌机进行割灌作业。
(5)注意安全:在割灌作业过程中,注意周围环境,避免与人或者物体发生碰撞,确保人身安全。
四、割灌机的维护与保养1. 清洁割灌机:每次使用后,清洁割灌机的刀片或者链条,确保没有残留的植物和杂质。
2. 定期检查:定期检查割灌机的各个部件,如刀片或者链条的磨损情况、传动装置的润滑情况等,及时进行维修或者更换。
3. 存放与保养:将割灌机存放在干燥、通风的地方,避免阳光直射和雨淋,定期进行润滑和保养。
割灌机实用作业指导一、引言割灌机是一种常用的农业机械设备,用于割除农田、园林、道路等地方的杂草和灌木。
本文将详细介绍割灌机的使用方法和注意事项,以便用户能够正确、安全地操作割灌机,提高工作效率。
二、割灌机的基本结构割灌机由以下几个基本部分组成:1. 发动机:提供动力。
2. 刀片:用于割除杂草和灌木。
3. 手柄:用于操控割灌机的方向和速度。
4. 传动系统:将发动机的动力传递到刀片。
三、割灌机的使用方法1. 准备工作a. 确保割灌机的刀片尖锐且完好无损。
b. 检查割灌机的油箱中是否有足够的燃料。
c. 穿戴好必要的个人防护装备,如安全帽、护目镜、耳塞和防护服。
2. 启动割灌机a. 将割灌机放置在平稳的地面上。
b. 拉动启动绳,启动割灌机的发动机。
c. 等待一段时间,让发动机达到正常工作温度。
3. 操作割灌机a. 握住割灌机的手柄,保持平稳的姿势。
b. 调整割灌机的速度,根据需要选择高速或低速。
c. 将刀片放置在需要割除的杂草或灌木的底部。
d. 沿着需要割除的区域移动割灌机,保持均匀的速度和力度。
e. 注意观察周围环境,避免伤害到自己或他人。
4. 停止割灌机a. 当完成割除工作时,将割灌机的发动机关闭。
b. 等待刀片完全停止旋转后,再放置割灌机。
四、割灌机的注意事项1. 个人安全a. 在操作割灌机时,必须穿戴好个人防护装备,以防止意外伤害。
b. 不要将割灌机用于除草以外的其他用途,避免发生意外。
c. 注意周围环境,确保没有人或动物在割灌机的操作范围内。
2. 刀片安全a. 在更换或维修刀片时,务必将割灌机的发动机关闭,并断开电源。
b. 使用锋利的刀片,并定期检查刀片的磨损情况。
3. 维护保养a. 定期清洁割灌机的外部和内部部件,以保持其正常运行。
b. 检查割灌机的油箱和油滤器,确保有足够的燃料和清洁的油。
五、割灌机的常见故障及解决方法1. 发动机无法启动a. 检查燃油是否充足。
b. 检查火花塞是否干净并正常工作。
割灌机的组装和调试方法本页仅作为文档封面,使用时可以删除This document is for reference only-rar21year.March割灌机的组装和调试方法概述割灌机,又称打草机,其工作原理比较简单:由小型汽油机输出扭矩,经传动轴传递驱使刀片进行旋转,进而完成割草作业。
割灌机常用来割除林中的灌木、杂草以利林木的生长和行人的走动。
城市绿化的面积的扩大,割灌机也用来进行一些小草坪的修剪、树根周围等草坪修剪机达不到的地方的草坪修剪。
侧挂式割灌机的组装方法侧挂式割灌机具有结构简单,重量轻,维护方便的特点。
下面介绍下侧挂式割灌机的具体组装步骤:1、将传动杆离合碟插入发动机飞轮罩的孔内,用4付M6×20内六角螺钉组合(含平垫、弹簧)拧紧。
2、安装操纵手把,用4付M5×25内六角螺钉组合拧紧。
操纵手把在铝管上的位置可边试边调整,直到操作感到舒适为止。
3、安装安全挡板,用2付M5×16盘头螺钉组合拧紧。
4、把电路开关移动到断开为止。
注意,割灌机在闲置时,刀片不安装,待工作时再安装。
背负式割灌机与侧挂式割灌机的安装方法基本一样,软轴连接时注意方向即可。
割灌机的调试方法1.卸下火花塞,向气缸中倒入3-5ml二冲程汽油机专用机油,再将火花塞安上,拉动起动手把5-6次。
2.燃油配比。
二冲程汽油机所用燃油由汽油和二冲程汽油机专用机油按一定比例混合而成。
燃油混合比(按容积计算),新机前10个小时按20:1,正常使用为25:1。
3.调试。
调试前应检查所有紧固件是否都已拧紧,确认后再进行下述程序:a、加入适量燃油。
b、打开电路开关,按压泵油球至燃油经回油管(透明)进入燃油箱,全关阻风门,油门手把推到全开位置。
快速拉动起动手柄5-6次。
将阻风门开启1/3-1/2,快速拉动起动手柄就可顺利起动发动机。
c、发动机应在怠速下运转3-5分钟,再在中速运转2-3分钟,按下熄火开关,发动机熄火,调试程序完毕。
割灌机的组装和调试方法
概述
割灌机,又称打草机,其工作原理比较简单:由小型汽油机输出扭矩,经传动轴传递驱使刀片进行旋转,进而完成割草作业。
割灌机常用来割除林中的灌木、杂草以利林木的生长和行人的走动。
城市绿化的面积的扩大,割灌机也用来进行一些小草坪的修剪、树根周围等草坪修剪机达不到的地方的草坪修剪。
侧挂式割灌机的组装方法
侧挂式割灌机具有结构简单,重量轻,维护方便的特点。
下面介绍下侧挂式割灌机的具体组装步骤:
1、将传动杆离合碟插入发动机飞轮罩的孔内,用4付M6×20内六角螺钉组合(含平垫、弹簧)拧紧。
2、安装操纵手把,用4付M5×25内六角螺钉组合拧紧。
操纵手把在铝管上的位置可边试边调整,直到操作感到舒适为止。
3、安装安全挡板,用2付M5×16盘头螺钉组合拧紧。
4、把电路开关移动到断开为止。
注意,割灌机在闲置时,刀片不安装,待工作时再安装。
背负式割灌机与侧挂式割灌机的安装方法基本一样,软轴连接时注意方向即可。
割灌机的调试方法
1.卸下火花塞,向气缸中倒入3-5ml二冲程汽油机专用机油,再将火花塞安上,拉动起动手把5-6次。
2.燃油配比。
二冲程汽油机所用燃油由汽油和二冲程汽油机专用机油按一定比例混合而成。
燃油混合比(按容积计算),新机前10个小时按20:1,正常使用为25:1。
3.调试。
调试前应检查所有紧固件是否都已拧紧,确认后再进行下述程序:
a、加入适量燃油。
b、打开电路开关,按压泵油球至燃油经回油管(透明)进入燃油箱,全关阻风门,油
门手把推到全开位置。
快速拉动起动手柄5-6次。
将阻风门开启1/3-1/2,快速拉动起动手柄就可顺利起动发动机。
c、发动机应在怠速下运转3-5分钟,再在中速运转2-3分钟,按下熄火开关,发动机熄火,调试程序完毕。
割灌机的首次使用,需要磨合:怠速(或低速)运转2-3h。
4.安装工作部件
割灌机根据不同作业要求,可以安装打草头或(多齿)刀片,由左旋螺母固定。
工作部件安装完毕后,检查一下全机的紧固件是否已拧紧,确认后即可进行割草作业。
——奥斯顿园林机械。
