MOV 30H,#0 ;清软件计数器 T_RET: MOV TH0,#15H MOV TL0,#9FH ;重置定时常数 POP PSW POP ACC RETI END 先自己分析一下，看看是怎幺实现的?这里采用了软件计数器的概念，思路 是这样的，先用定时/计数器 0 做一个 50 毫秒的定时器，定时是间到了以 后并不是立即取反 P10，而是将软件计数器中的值加 1，如果软件计数器计 到了 20，就取反 P10，并清掉软件计数器中的值，不然直接返回，这样，就 变成了 20 次定时中断才取反一次 P10，因此定时时间就延长了成了 20*50 即 1000 毫秒了。 这个思路在工程中是非常有用的，有的时候我们需要若干个定时器，可 51 中总共才有 2 个，怎幺办呢?其实，只要这机定时器
基于单片机的定时器电路原理图如下所示： 我们学单片机是首先学的就是 led 闪烁，那是用延时程序做的，现在回想 起来，这样做不很恰当，为什幺呢?我们的主程序做了灯的闪烁，就不能再干 其它的事了，难道单片机只能这样工作吗?当然不是，我们能用定时器来实现 灯的闪烁的功能。 例 1：查询方式 ORG 0000H AJMP START ORG 30H START: MOV P1,#0FFH ;关所 灯 MOV TMOD,#00000001B ;定时/计数器 0 工作于方式 1
MOV TL0,#0B0H ;即数 15536 SETB EA ;开总中断允许 SETB ET0 ;开定时/计数器 0 允许 SETB TR0 ;定时/计数器 0 开始运行 LOOP: AJMP LOOP ;真正工作时,这里可写任意程序 TIME0: ;定时器 0 的中断处理程序 PUSH ACC PUSH PSW ;将 PSW 和 ACC 推入堆栈保护 INC 30H MOV A,30H CJNE A,#20,T_RET ;30H 单元中的值到了 20 了吗? T_L1: CPL P1.0 ;到了,取反 P10
MOV TH0,#15H MOV TL0,#0A0H ;即数 5536 SETB TR0 ;定时/计数器 0 开始运行 LOOP:JBC TF0,NEXT ;如果 TF0 等于 1，则清 TF0 并转 NEXT 处 AJMP LOOP ;不然跳转到 LOOP 处运行 NEXT:CPL P1.0 MOV TH0,#15H MOV TL0,#9FH;重置定时/计数器的初值 AJMP LOOP END AJMP LOOP END 键入程序，看到了什幺?灯在闪烁了，这可是用定时器做的，不再是主程序 的循环了。简单地分析一下程序，为什幺用 JBC 呢?TF0 是定时/计数器 0
的溢出标记位，当定时器产生溢出后，该位由 0 变 1，所以查询该位就可知 宇时时间是否已到。该位为 1 后，要用软件将标记位清 0，以便下一次定时 是间到时该位由 0 变 1，所以用了 JBC 指令，该指位在判 1 转移的同时， 还将该位清 0。 以上程序是能实现灯的闪烁了，可是主程序除了让灯闪烁外，还是不能做 其他的事啊!不，不对，我们能在 LOOP：和 AJMP LOOP 指令之间插入一 些指令来做其他的事情，只要保证执行这些指令的时间少于定时时间就行 了。那我们在用软件延时程序的时候不是也能用一些指令来替代 DJNZ 吗? 是的，但是那就要求你精确计算所用指令的时间，然后再减去对应的 DJNZ 循环次数，很不方便，而现在只要求所用指令的时间少于定时时间就行，显 然要求低了。当然，这样的办法还是不好，所以我们常用以下的办法来实 现。 程序 2：用中断实现 ORG 0000H AJMP START ORG 000BH ;定时器 0 的中断向量地址 AJMP TIME0 ;跳转到真正的定时器程序处 ORG 30H
CPL P1.0 MOV TH0,#15H MOV TL0,#0A0H ;重置定时常数 POP PSW POP ACC RETI END 上面的例程中，定时时间一到，TF0 由 0 变 1，就会引发中断，CPU 将 自动转至 000B 处寻找程序并执行，由于留给定时器中断的空间只有 8 个字 节，显然不足以写下所有有中断处理程序，所以在 000B 处安排一条跳转指 令，转到实际处理中断的程序处，这样，中断程序能写在任意地方，也能写 任意长度了。进入定时中断后，首先要保存当前的一些状态，程序中只 演示 了保存存 ACC 和 PSW，实际工作中应该根据需要将可能会改变的单元的 值都推入堆栈进行保护(本程序中实际不需保存护任何值，这里只作个演 示)。 上面的两个单片机程序运行后，我们发现灯的闪烁非常快，根本分辨不出 来，只是视觉上感到灯有些晃动而已，为什幺呢?我们能计算一下，定时器中
START: MOV P1,#0FFH ;关所 灯 MOV TMOD,#00000001B ;定时/计数器 0 工作于方式 1 MOV TH0,#15H MOV TL0,#0A0H ;即数 5536 SETB EA ;开总中断允许 SETB ET0 ;开定时/计数器 0 允许 SETB TR0 ;定时/计数器 0 开始运行 LOOP: AJMP LOOP ;真正工作时,这里可写任意程序 TIME0: ;定时器 0 的中断处理程序 PUSH ACC PUSH PSW ;将 PSW 和 ACC 推入堆栈保护
预置的数是 5536，所以每计 60000 个脉冲就是定时时间到，这 60000 个脉 冲的时间是多少呢?我们的晶体震荡器 是 12M，所以就是 60000 微秒，即 60 毫秒，因此速度是非常快的。如果我想实现一个 1S 的定时，该怎幺办 呢?在该晶体震荡器濒率下，最长的定时也就是 65。536 个毫秒啊!上面给出 一个例程。 ORG 0000H AJMP START ORG 000BH ;定时器 0 的中断向量地址 AJMP TIME0 ;跳转到真正的定时器程序处 ORG 30H START: MOV P1,#0FFH ;关所 灯 MOV 30H,#00H ;软件计数器预清 0 MOV TMOD,#00000001B ;定时/计数器 0 工作于方式 1 MOV TH0,#3CH

合集下载

51单片机定时器的使用

51单片机定时器的使用

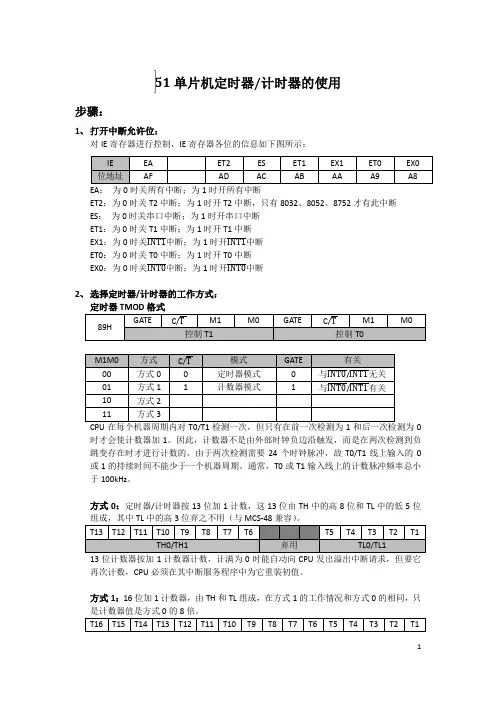

151单片机定时器/计时器的使用步骤：1、 打开中断允许位：对IE 寄存器进行控制，IE 寄存器各位的信息如下图所示：EA ： 为0时关所有中断；为1时开所有中断ET2：为0时关T2中断；为1时开T2中断，只有8032、8052、8752才有此中断 ES ： 为0时关串口中断；为1时开串口中断 ET1：为0时关T1中断；为1时开T1中断 EX1：为0时关1时开 ET0：为0时关T0中断；为1时开T0中断 EX0：为0时关1时开2、 选择定时器/计时器的工作方式：定时器TMOD 格式CPU 在每个机器周期内对T0/T1检测一次，但只有在前一次检测为1和后一次检测为0时才会使计数器加1。

因此，计数器不是由外部时钟负边沿触发，而是在两次检测到负跳变存在时才进行计数的。

由于两次检测需要24个时钟脉冲，故T0/T1线上输入的0或1的持续时间不能少于一个机器周期。

通常，T0或T1输入线上的计数脉冲频率总小于100kHz 。

方式0：定时器/计时器按13位加1计数，这13位由TH 中的高8位和TL 中的低5位组成，其中TL 中的高3位弃之不用（与MCS-48兼容）。

13位计数器按加1计数器计数，计满为0时能自动向CPU 发出溢出中断请求，但要它再次计数，CPU 必须在其中断服务程序中为它重装初值。

方式1：16位加1计数器，由TH 和TL 组成，在方式1的工作情况和方式0的相同，只是计数器值是方式0的8倍。

2方式2：计数器被拆成一个8位寄存器TH 和一个8位计数器TL ，CPU 对它们初始化时必须送相同的定时初值。

当计数器启动后，TL 按8位加1计数，当它计满回零时，一方面向CPU 发送溢出中断请求，另一方面从TH 中重新获得初值并启动计数。

方式3：T0和T1工作方式不同，TH0和TL0按两个独立的8位计数器工作，T1只能按不需要中断的方式2工作。

在方式3下的TH0和TL0是有区别的：TL0可以设定为定时器/计时器或计数器模式工作，仍由TR0控制，并采用TF0作为溢出中断标志；TH0只能按定时器/计时器模式工作，它借用TR1和TF1来控制并存放溢出中断标志。

51单片机定时器c语言

51单片机定时器c语言

51单片机定时器c语言51单片机是一款广泛应用于嵌入式系统中的芯片，其具有强大的功能和较高的性能表现。

在51单片机中，定时器是其中一项非常重要的功能，因为它可以帮助我们完成很多任务。

在51单片机中使用定时器，我们需要编写相应的c语言程序。

接下来，我将为大家介绍一些关于51单片机定时器c语言编程的知识。

首先，我们需要了解51单片机定时器的工作原理。

51单片机中的定时器是一个计数器，它的计数值会随着时间的流逝而增加。

当计数值达到了设定的阈值时，定时器就会产生一个中断信号。

我们可以通过对这个中断信号进行相应的处理，来完成各种任务。

为了使用51单片机的定时器，我们需要用c语言编写相应的程序。

比如，我们可以通过以下代码来初始化定时器：void timer_init(int time) {TMOD &= 0xF0; // 设定计数模式TL0 = time; // 设置定时器初值TH0 = time >> 8; // 设置定时器初值TR0 = 1; // 开始定时器}这段代码中，我们首先设定了计数模式，并且通过设置初值来调节定时器的计数时间。

最后，我们开启了定时器，让它开始进行计时。

除了初始化定时器之外，我们还需要为定时器编写中断处理程序。

比如，下面是一个简单的定时器中断处理程序：void timer_interrupt() interrupt 1 {// 处理中断信号}在这个中断处理程序中，我们可以编写相应的代码来完成各种任务。

比如，我们可以通过判断定时器计数的次数来控制LED的闪烁频率，或者通过定时器中断信号来完成数据发送等任务。

总结来说，51单片机定时器是非常重要的一个功能，它可以帮助我们完成很多任务。

要使用定时器，我们需要首先了解定时器的工作原理，并且编写相应的c语言程序实现。

如果我们掌握了这些技能，就可以开发出更加完善的嵌入式系统。

51单片机定时器的使用和详细讲解_特别是定时器2
