MAPGIS转换坐标步骤.pdf

MAPGIS经纬度坐标转换为大地坐标
1 打开MAPGIS【实用服务】-【投影变换】
2 【投影变换】-【P输入单点投影坐标】后，出现如下界面：
打开【P输入单点投影坐标】以西藏某点为例（15度带）
X:492791,Y:3707650为例（X转换为经度，Y为纬度）：
设置原始投影参数和结果投影参数：
原始投影参数：
结果投影参数：
修改后点击【投影点】，投影后如图所示：MAPGIS把经纬度坐标转换为大地坐标
投影变换下的【投影转换】菜单下【输入单点投影转换】。

设置“原始投影参数”和“结果投影参数”，并将已知点输进去“投影点”，影转换模块，投影转换菜单下，输入单点投影变换功能。

设置当前投影：地理坐标系，单位可以是度，分，秒或ddmmss格式。

根据数据决定。

如数据是98.78度，那么你的单位就是度，依次类推。

设置目的投影：投影平面直角坐标系，高斯投影，比例尺分母是1，单位是米，根据你的经度范围输入中央经度。

其他不用设置，点击投影点按钮，在右边就计算出该点的大地坐标。

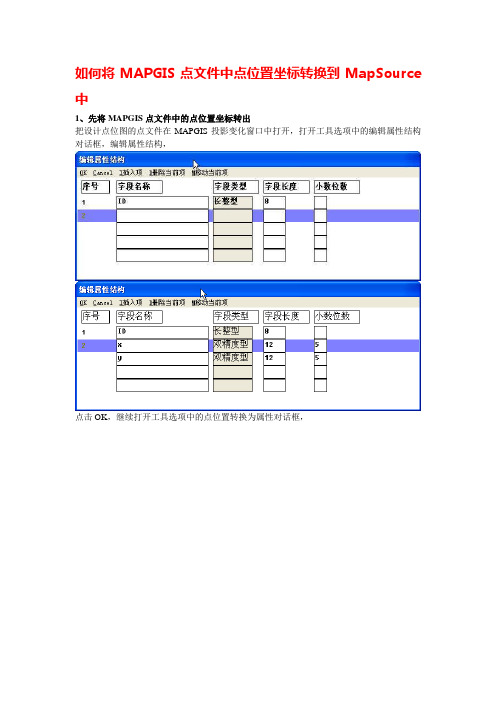

如何将MAPGIS点文件中点位置坐标转换到MapSource中1、先将MAPGIS点文件中的点位置坐标转出把设计点位图的点文件在MAPGIS投影变化窗口中打开，打开工具选项中的编辑属性结构对话框，编辑属性结构，点击OK，继续打开工具选项中的点位置转换为属性对话框，选择图元文件，点击转换，保存为换名的点文件。

把保存的点文件在MAPGIS投影变化窗口中打开，再打开工具选项中的属性生成文本文件对话框选择图元文件，设置生成文件名及路径，点击转换，确定，生成一个TXT文件，属性转换成功（见转换后的坐标值.txt文件）。

再将生成的TXT文件用EXCL打开，如果是50000的以米为单位的，X、Y同乘以50000或是50000的以毫米为单位的，X、Y同乘以50所得的值就是真实的公里网格坐标（见转换后根据比例尺计算后的值是坐标值.txt文件）。

2、再将坐标转换到MapSource中将转换后的真实的公里网格坐标的TXT文件用写字板打开，将Tab键替换为空格键（数字之间的分隔符）保存，再打开该文件删除第一行的ID、X、Y后保存，文件后缀改为.prn。

打开坐标转换程序COORD.exe点击坐标转换菜单，打开投影设置对话框，设置相应的参数确定，如下图：再打开坐标转换菜单，点击七参数设置对话框完成参数设置后点击确定。

然后返回到主界面，选择其参数转换，选择源坐标类型：平面坐标、北京－54；再选择目标坐标类型：大地坐标、WGS－84，点击文件转换如图：点击格式按钮，选择自定义格式，如图：设置好参数点击完成新建，再点击文件格式，点击确定，返回主界面。

点击浏览按钮，选择文件后缀名为.prn，单击＝＞按钮完成，生成一个后缀为.prn1的文件。

然后将该文件的格式改成与wwwSJ.wpt文件的格式完全一样，W后两个空格,后面必须是六个字符位置,如果是三位数，后面还要留三个空字符，最后将后缀.prn1该为.wpt，再用MapSource打开此文件即可。

大地坐标和经纬度之间的换算(整理实用)地质工作中常要对进行大地坐标转经纬度和经纬度换大地坐标,我写一下一般的过程,希望对大家有点帮助.一、大地座标-----→经纬度(地理坐标)1,输入大地坐标数据，格式为 Y空格X，输入到文本就行如下，原始的大地坐标由一8位的Y和一个7位的X组成，这组坐标数据中的Y的前两位为31，是分带号，一般使用的分带有三分带，六分带，这里的坐标是三分带的，记下Y前的这两位数，在原始数据中去除掉，现在数据变为，Y，6位，X，7位保存这个TXT的文本文件。

2，打开MAPGIS，启动坐标投影变形程序接下来选择投影转换>>>>用户文件投影转换点打开文件，打开刚才的大地坐标的文本文件，设置输入数据的格式，点击用户投影参数，并完成设置。

这里我们的大地座标为3度带的第31带，注意填好，坐标单位为米好了以为设置输出的格式，我们要求输出的是经纬度，点结果转换参数，完成以下设置我们输出的经纬度的单位应该是DDDMMMSS。

SS注意点写到文件，保存就大功告成了，（注意保存的文件一定要写上.TXT的后缀）下面是计算出的结果文件XP为经度，1234234.357就是123度42分34.357秒，YP为纬度，403950.225就是40度39分50.255秒（纬度没有最多90，所以没有三位数）~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ 二、经纬度——→大地座标输入文件格式如下，这里面的数据前面的为经度，格式为ＤＤＤＭＭＳＳ，后面的为纬度，格式为ＤＤＭＭＳＳ接下来的转换过程和大地坐标转换一样，只要将刚才的用户转换参数和结果转换参数交换即可，要注意分带号的确定，如果你不知道分带号，就应该先计算分带号，算法是经度／３得到的整数为三度带的分带号经度／６得到的整数为六度带的分带号计算所得的结果格式如下其中的ＸＰ为地图上的Ｙ坐标，记得在前面加上带号，其中的ＹＰ为地图上的Ｘ坐标三、如何计算当地的中央经线及带号？子午线GPS要设置北京54或者西安80坐标系的时候，除了五个Delta参数需要输入外，还有一个中央经线参数需要输入，与Delta参数不同，中央经线是可以自己计算的，计算方法如下：1、六度带中央经线经度的计算：当地中央经线经度＝６°×当地带号－３°，例如：地形图上的横坐标为２０３４５，其所处的六度带的中央经线经度为：６°×２０－３°＝１１７°（适用于１∶２．５万和１∶５万地形图2、三度带中央经线经度的计算：中央经线经度＝３°×当地带号（适用于１∶１万地形图）。

转换需要求的转换参数，而求转换参数需要公共控制点，所以在求之前必须先获得公共点至少三对。

1、启动“投影转换”模块:实用服务 →投影转换→坐标系转换，出现“转换坐标值”窗口，如图1 所示：图1 输入公共点前仍有公共点文献界（1）在“输入”一栏中，坐标系设置为“北京54 坐标系”，单位设置为“线类单位—米”；输入北京54 坐标系下一个公共点（x、y、z）；（2）在“输出”" 一栏中，坐标系设置为“西安80 坐标系”，单位设置为“线类单位—米”；输入西安80坐标系下对应的公共点（x、y、z）；（3）在“转换方法”一栏中，单击“公共点操作求系数”项； （4）在窗口左下角，单击“输入公共点”按钮，右边的数字变为1，表示输入了一个公共点对，如图1 所示；依照相同的方法，再输入另外的多个公共点对(至少3对)；（5）输入完公共点对后，保存公共点文件。

公共点文件→保存公共点文件(如：公共点.cpt)2、 求转换系数（1）在“转换方法”一栏中，单击“七参数布尔莎模型”项，将右边的转换系数项激活；（2）求转换系数→求转换系数，系统根据输入的多个公共点对坐标自动计算出7 个参数，如下图2 所示，将其记录下来；然后单击“确定”按钮；图2 利用布尔莎数的模型转换系数界面3、再次打开刚才的“转换坐标值”窗口，输入“北京54坐标系”坐标，输出“西安80坐标系”坐标。

转换可单个转换或成批转换:（1）单点转换；（2）文件转换。

在“类型”窗口中选“文件”，在“系数”窗口中选“未知”，在转换系数下输入刚才求的的转换参数，在“输入”窗口中打开输入文件54 坐标.TXT）（如图3），在输出窗口中输入输出文件名54→80 坐标.TXT)(如图4)，然后单击“转换”按钮，完成转换。

图3 转换后生成的西安80 坐标文件图4 编辑输入的北京54坐标文件。

MAPGIS 中坐标转换中七参数法京54坐标系和西安80坐标系之间的转换其实是两种不同的椭球参数之间的转换，一般而言比较严密的是用七参数布尔莎模型，即X 平移，丫平移，Z平移，X旋转（WX，丫旋转（WY，Z旋转（WY，尺度变化（DM。

若得七参数就需要在一个地区提供3个以上的公共点坐标对（即北京54坐标下x、y、z和西安80坐标系下x、y、z），可以向地方测绘局获取。

下面具体的步骤：启动“投影变换模块”，单击“文件”菜单下“打开文件”命令，将演示数据“演示数据_北京54.WT、“演示数据_北京54.WL、“演示数据—北京54.WP打开。

1、单击“投影转换” 菜单下“S坐标系转换”命令，系统弹出“转换坐标值” “话框⑴、在“输入”一栏中，坐标系设置为“北京54坐标系”，单位设置为“线类单位—米”；⑵、在“输出”一栏中，坐标系设置为“西安80坐标系”，单位设置为“线类单位—米”；⑶、在“转换方法”一栏中，单击“公共点操作求系数”项；⑷、在“输入”一栏中，输入北京54坐标系下一个公共点的（x、y、z）,如图2所示；⑸、在“输出”一栏中，输入西安80坐标系下对应的公共点的（x、y、z）, 如图2所示；⑹、在窗口右下角，单击“输入公共点”按钮，右边的数字变为1,表示输入了一个公共点对，如图2所示；⑺、依照相同的方法，再输入另外的2个公共点对；⑻、在“转换方法”一栏中，单击“七参数布尔莎模型”项，将右边的转换系数项激活；⑼、单击“求转换系数”菜单下“求转换系数”命令，系统根据输入的3个公共点对坐标自动计算出7个参数，如图3所示，将其记录下来；2、单击“投影转换”菜单下“编辑坐标转换参数”命令，系统弹出“不同地理坐标系转换参数设置”对话框，如图4所示；在“坐标系选项”一栏中，设置各项参数如下：源坐标系：北京54坐标系；目的坐标系：西安80坐标系；转换方法：七参数布尔莎模型；长度单位：米；角度单位：弧度；然后单击“添加项”按钮，则在窗口左边的“不同椭球间转换”列表中将该转换关系列出；在窗口下方的“参数设置”一栏中，将上一步得到的七个参数依次输入到相应的文本框中，如图4所示；单击“修改项”按钮，输入转换关系，并单击“确定”按钮；接下来就是文件投影的操作过程了。

MapGis坐标转换（转载）北京54坐标系和西安80坐标系其实是一种椭球参数的转换，作为这种转换在同一个椭球里的转换都是严密的，而在不同的椭球之间的转换是不严密，因此不存在一套转换参数可以全国通用的，在每个地方会不一样，因为他们是两个不同的椭球基准。

那么，两个椭球间的坐标转换，一般而言比较严密的是用七参数布尔莎模型，即X平移，Y平移，Z平移，X旋转（WX），Y旋转（WY），Z旋转（WY），尺度变化（DM）。

若求得七参数就需要在一个地区提供3个以上的公共点坐标对（即北京54坐标下x、y、z和西安80坐标系下x、y、z），如果区域范围不大，最远点间的距离不大于30km（经验值），这可以用三参数，即X平移，Y平移，Z平移，而将X旋转，Y旋转，Z旋转，尺度变化面DM视为0。

方法：第一步：向地方测绘局（或其他地方）找本区域三个公共点坐标对（即北京54坐标下x、y、z和西安80坐标系下x、y、z）；第二步：讲三个点的坐标对全部转换以弧度为单位。

（菜单：投影转换——输入单点投影转换，计算出这三个点的弧度值并记录下来）；第三步：求公共点操作系数（菜单：投影转换——坐标系转换）。

如果求出转换系数后，记录下来；第四步：编辑坐标转换系数（菜单：投影转换——编辑坐标转换系数），最后进行投影变换，“当前投影”输入80坐标系参数，“目的投影”输入54坐标系参数。

进行转换时系统会自动调用曾编辑过的坐标转换系数。

详细步骤如下：首先将MAPGIS平台的工作路径设置为“…..\北京54转西安80”文件夹下。

下面我们来讲解“北京54 坐标系”转“西安80坐标系”的转换方法和步骤。

一、数据说明北京54 坐标系和西安80 坐标系之间的转换其实是两种不同的椭球参数之间的转换，一般而言比较严密的是用七参数布尔莎模型，即X 平移，Y 平移，Z 平移，X 旋转（WX），Y 旋转（WY），Z 旋转（WY），尺度变化（DM）。

若得七参数就需要在一个地区提供3 个以上的公共点坐标对（即北京54 坐标下x、y、z 和西安80 坐标系下x、y、z），可以向地方测绘局获取。

经纬度与直角坐标转换㈠MAPGIS转换⒈实用服务——投影变换——P投影转换——P输入单点投影转换。

⒉原始投影参数设置：坐标系类型——大地坐标或地理坐标；比例尺分母——1；坐标单位：DDDMMSS.SS；椭球面高程、投影面高程、平移X、平移Y均为0。

⒊结果投影参数设置：坐标系类型——投影平面直角投影类型——5：高斯-克吕格[横切椭园柱等角]投影比例尺分母——1坐标单位——米椭球面高程、投影面高程、平移X、平移Y——0投影带类型——根据所给数据源图确定投影带序号——根据投影中心点经度所处的带号确定。

参见下表。

⒋输入格式：如经度119°16′，纬度32°08′，则输入格式为：1191600，320800。

⒌点“投影点”，则结果显示：X=713901.92712，Y=3558951.83797。

㈡利用坐标转换软件打开软件，点击最上部“坐标转换”——换带计算——选择3度或6度带，并在投影参数的中央子午线中填入相应数据（如117）。

选择源坐标类型——大地坐标——度：分：秒；椭球基准——北京54。

输入源坐标格式：如经度119°16′，纬度32°08′，则B=032：08：00，L=119：16：00。

选择目标坐标类型——平面坐标；椭球基准——北京-54坐标系点转换坐标：X=3558951.837925,Y=713901.927116。

3度分带表-----------------------------------------------------------投影区带号中央经度经度范围-----------------------------------------------------------1 3 1.5 -> 4.52 6 4.5 -> 7.53 9 7.5 -> 10.54 12 10.5 -> 13.55 15 13.5 -> 16.57 21 19.5 -> 22.58 24 22.5 -> 25.59 27 25.5 -> 28.510 30 28.5 -> 31.511 33 31.5 -> 34.512 36 34.5 -> 37.513 39 37.5 -> 40.514 42 40.5 -> 43.515 45 43.5 -> 46.516 48 46.5 -> 49.517 51 49.5 -> 52.518 54 52.5 -> 55.519 57 55.5 -> 58.520 60 58.5 -> 61.521 63 61.5 -> 64.522 66 64.5 -> 67.523 69 67.5 -> 70.524 72 70.5 -> 73.525 75 73.5 -> 76.526 78 76.5 -> 79.527 81 79.5 -> 82.528 84 82.5 -> 85.529 87 85.5 -> 88.530 90 88.5 -> 91.531 93 91.5 -> 94.532 96 94.5 -> 97.533 99 97.5 -> 100.534 102 100.5 -> 103.535 105 103.5 -> 106.536 108 106.5 -> 109.537 111 109.5 -> 112.538 114 112.5 -> 115.539 117 115.5 -> 118.540 120 118.5 -> 121.541 123 121.5 -> 124.542 126 124.5 -> 127.543 129 127.5 -> 130.544 132 130.5 -> 133.545 135 133.5 -> 136.546 138 136.5 -> 139.547 141 139.5 -> 142.548 144 142.5 -> 145.549 147 145.5 -> 148.551 153 151.5 -> 154.552 156 154.5 -> 157.553 159 157.5 -> 160.554 162 160.5 -> 163.555 165 163.5 -> 166.556 168 166.5 -> 169.557 171 169.5 -> 172.558 174 172.5 -> 175.559 177 175.5 -> 178.560 180 178.5 -> -178.561 -177 -178.5 -> -175.562 -174 -175.5 -> -172.563 -171 -172.5 -> -169.564 -168 -169.5 -> -166.565 -165 -166.5 -> -163.566 -162 -163.5 -> -160.567 -159 -160.5 -> -157.568 -156 -157.5 -> -154.569 -153 -154.5 -> -151.570 -150 -151.5 -> -148.571 -147 -148.5 -> -145.572 -144 -145.5 -> -142.573 -141 -142.5 -> -139.574 -138 -139.5 -> -136.575 -135 -136.5 -> -133.576 -132 -133.5 -> -130.577 -129 -130.5 -> -127.578 -126 -127.5 -> -124.579 -123 -124.5 -> -121.580 -120 -121.5 -> -118.581 -117 -118.5 -> -115.582 -114 -115.5 -> -112.583 -111 -112.5 -> -109.584 -108 -109.5 -> -106.585 -105 -106.5 -> -103.586 -102 -103.5 -> -100.587 - 99 -100.5 -> - 97.588 - 96 - 97.5 -> - 94.589 - 93 - 94.5 -> - 91.590 - 90 - 91.5 -> - 88.591 - 87 - 88.5 -> - 85.592 - 84 - 85.5 -> - 82.593 - 81 - 82.5 -> - 79.595 - 75 - 76.5 -> - 73.596 - 72 - 73.5 -> - 70.597 - 69 - 70.5 -> - 67.598 - 66 - 67.5 -> - 64.599 - 63 - 64.5 -> - 61.5 100 - 60 - 61.5 -> - 58.5 101 - 57 - 58.5 -> - 55.5 102 - 54 - 55.5 -> - 52.5 103 - 51 - 52.5 -> - 49.5 104 - 48 - 49.5 -> - 46.5 105 - 45 - 46.5 -> - 43.5 106 - 42 - 43.5 -> - 40.5 107 - 39 - 40.5 -> - 37.5 108 - 36 - 37.5 -> - 34.5 109 - 33 - 34.5 -> - 31.5 110 - 30 - 31.5 -> - 28.5 111 - 27 - 28.5 -> - 25.5112 - 24 - 25.5 -> - 22.5 113 - 21 - 22.5 -> - 19.5 114 - 18 - 19.5 -> - 16.5 115 - 15 - 16.5 -> - 13.5 116 - 12 - 13.5 -> - 10.5 117 - 9 - 10.5 -> - 7.5118 - 6 - 7.5 -> - 4.5119 - 3 - 4.5 -> - 1.5120 - 0 - 1.5 -> 1.56度分带表-----------------------------------------------------------投影区代号中央经度经度范围-----------------------------------------------------------1 3 0 -> 62 9 6 -> 123 15 12 -> 184 21 18 -> 245 27 24 -> 306 33 30 -> 367 39 36 -> 428 45 42 -> 489 51 48 -> 5411 63 60 -> 6612 69 66 -> 7213 75 72 -> 7814 81 78 -> 8415 87 84 -> 9016 93 90 -> 9617 99 96 -> 10218 105 102 -> 10819 111 108 -> 11420 117 114 -> 12021 123 120 -> 12622 129 126 -> 13223 135 132 -> 13824 141 138 -> 14425 147 144 -> 15026 153 150 -> 15627 159 156 -> 16228 165 162 -> 16829 171 168 -> 17430 177 174 -> 18031 -177 -180 -> -17432 -171 -174 -> -16833 -165 -168 -> -16234 -159 -162 -> -15635 -153 -156 -> -15036 -147 -150 -> -14437 -141 -144 -> -13838 -135 -138 -> -13239 -129 -132 -> -12640 -123 -126 -> -12041 -117 -120 -> -11442 -111 -114 -> -10843 -105 -108 -> -10244 -99 -102 -> -9645 -93 -96 -> -9046 -87 -90 -> -8447 -81 -84 -> -7848 -75 -78 -> -7249 -69 -72 -> -6650 -63 -66 -> -6051 -57 -60 -> -5452 -51 -54 -> -4853 -45 -48 -> -4255 -33 -36 -> -3056 -27 -30 -> -2457 -21 -24 -> -1858 -15 -18 -> -1259 -9 -12 -> -650 -3 -6 -> 0文件转换(经纬度转直角坐标)1、源文件转化为excel的csv 格式——将文件另存为Csv，保存类型：Csv逗号分隔。

如何在MAPGIS中将平面直角坐标转换成经纬度坐标
A、先设置MAPGIS工作目录
B、实用服务\投影变换\投影转换\成批文件投影转换
1、此处选择所要转换的所有文件（按Ctrl+A表示全选）
2、去掉此处的两个勾
3、点击“结果投影参数”，之后弹出对话框
1、此处选择坐标系类型地理坐标系（第1个）
2、此处选择椭球参数 1：北京54/克拉索夫斯基1940年椭球（第1个）
3、点击“确定”，之后点击“开始投影”，最后点击“确定”
将以上步骤重复一次
在没有熟练操作的情况下，转换完后请打开图件查看是否转换成功
1、打开图件，将光标放至图框右下
角标有经纬度的地方
2、再观察工作区下方显示的经纬
度，两者是否一致（看整数位即可）。

MAPGIS“北京54 坐标系”转“西安80坐标系”详细教程北京54坐标系和西安80坐标系其实是一种椭球参数的转换，作为这种转换在同一个椭球里的转换都是严密的，而在不同的椭球之间的转换是不严密，因此不存在一套转换参数可以全国通用的，在每个地方会不一样，因为他们是两个不同的椭球基准。

那么，两个椭球间的坐标转换，一般而言比较严密的是用七参数布尔莎模型，即X平移，Y平移，Z平移，X 旋转（WX），Y旋转（WY），Z旋转（WY），尺度变化（DM）。

若求得七参数就需要在一个地区提供3个以上的公共点坐标对（即北京54坐标下x、y、z和西安80坐标系下x、y、z），如果区域范围不大，最远点间的距离不大于30km（经验值），这可以用三参数，即X平移，Y平移，Z平移，而将X旋转，Y旋转，Z旋转，尺度变化面DM视为0。

方法：第一步：向地方测绘局（或其他地方）找本区域三个公共点坐标对（即北京54坐标下x、y、z和西安80坐标系下x、y、z）；第二步：讲三个点的坐标对全部转换以弧度为单位。

（菜单：投影转换——输入单点投影转换，计算出这三个点的弧度值并记录下来）；第三步：求公共点操作系数（菜单：投影转换——坐标系转换）。

如果求出转换系数后，记录下来；第四步：编辑坐标转换系数（菜单：投影转换——编辑坐标转换系数），最后进行投影变换，“当前投影”输入80坐标系参数，“目的投影”输入54坐标系参数。

进行转换时系统会自动调用曾编辑过的坐标转换系数。

详细步骤如下：首先将MAPGIS平台的工作路径设置为“…..\北京54转西安80”文件夹下。

下面我们来讲解“北京54 坐标系”转“西安80坐标系”的转换方法和步骤。

一、数据说明北京 54 坐标系和西安80 坐标系之间的转换其实是两种不同的椭球参数之间的转换，一般而言比较严密的是用七参数布尔莎模型，即X 平移，Y 平移，Z 平移，X 旋转（WX），Y 旋转（WY），Z 旋转（WY），尺度变化（DM）。
