MAPGIS跨带拼图方法
一、用绘制投影经纬网功能，设置好参数，生成跨带的两幅图。
18带图的坐
标为1074500-1080000；332100-334100。
19带图的坐标为1080000-1081500；
332100-334100。
二、投影转换：
1.在投影变换软件中打开要转换的文件，比如，现在要将19带的文件转换
到18带的坐标中，就打开19带的文件。
2.用工作区直接投影变换功能
选中要变换的文件，去掉TIC的勾选。
设置当前投影为19带的参数：
设置目标投影为18带的参数：
开始转换后，完成拼接。
三、将19带的点投影到18带
有一个公里坐标的点（19224000，3678000）要投影到18带，编辑一个CSV 或TXT等明码文本文件：
用“用户文件投影转换”功能，将该点投影到19带。
设置分隔符：
设置用户投影参数：
设置结果投影参数：
设置点图元参数：
复位窗口，应用工作区直接投影变换，将19带的点变换到18带：
当前投影：
目的投影
开始转换、确定、保存点文件，加入到工程文件中，结果：。
西安80坐标和北京54坐标相互换转也是经常用的，现在就mapgis6.7提供的转换功能做以下讲解。
拿点(39490223.77，2663880.71)为例。
在投影变换模块->投影转换->输入单点投影转换。
原始投影参数设置：如图1，椭球参数改成西安80(图1)原始数据输入:经度490223.77，纬度2663880.71。
说明下，带序号39不要了，因为在输入投影参数对话框里设置了(如上图1)。
结果投影参数：把按图1设置。
一切就绪，只需按‘投影点’，结果出来了^_^……用户文件投影批量投影点工作中我们很多时候要把GPS点批量投影点到图上，高效准确是我们的追求，庆幸Mapgis6.7用户文件投影转换可以完成此工作。
投影变换模块，投影转换->用户文件投影转换。
打开文件：保存有坐标的文本文件(.txt)用户投影参数：设置跟我们需要投影的点匹配，如图：结果投影参数：设置跟我们需要的投影结果匹配，如图：设置分隔符：点击进去，按照您的投影点文件数据之间的分隔符设置，确定即可。
设置用户文件选项：在这里可以选择生成点或者线，X,Y坐标位于的位置等。
（该例子X 位于1，Y位于2）到这里要强调关键一点，这点很重要。
鼠标要点击如下图的数据行，默认是第一行，否则就会多生成一个位于（0，0）坐标的点。
最后点‘投影变化’，‘确定’。
在投影变换模块中保存生成的文件mapgis6.7批量投影点同时可以根据我们的需要完成点的投影变换，但是有时候我们需要原本不变的把点投影到图上。
比如点(2655555,39666666)，就想让该点投到图上的坐标为(2655555,39666666)，一般的方法多多少少有点变化了。
在投影变换模块中选择用户文件投影，关键是，把用户投影参数和结果投影参数都设置成投影得到的文件直接添加到需要的工程，提示地图参数不匹配问你是否转换，就直接确定转换即可！详细的用户文件投影可参见用户文件投影批量投影点。
大地坐标和经纬度之间的换算(整理实用)地质工作中常要对进行大地坐标转经纬度和经纬度换大地坐标,我写一下一般的过程,希望对大家有点帮助.一、大地座标-----→经纬度(地理坐标)1,输入大地坐标数据，格式为 Y空格X，输入到文本就行如下，原始的大地坐标由一8位的Y和一个7位的X组成，这组坐标数据中的Y的前两位为31，是分带号，一般使用的分带有三分带，六分带，这里的坐标是三分带的，记下Y前的这两位数，在原始数据中去除掉，现在数据变为，Y，6位，X，7位保存这个TXT的文本文件。
2，打开MAPGIS，启动坐标投影变形程序接下来选择投影转换>>>>用户文件投影转换点打开文件，打开刚才的大地坐标的文本文件，设置输入数据的格式，点击用户投影参数，并完成设置。
这里我们的大地座标为3度带的第31带，注意填好，坐标单位为米好了以为设置输出的格式，我们要求输出的是经纬度，点结果转换参数，完成以下设置我们输出的经纬度的单位应该是DDDMMMSS。
SS注意点写到文件，保存就大功告成了，（注意保存的文件一定要写上.TXT的后缀）下面是计算出的结果文件XP为经度，1234234.357就是123度42分34.357秒，YP为纬度，403950.225就是40度39分50.255秒（纬度没有最多90，所以没有三位数）~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ 二、经纬度——→大地座标输入文件格式如下，这里面的数据前面的为经度，格式为ＤＤＤＭＭＳＳ，后面的为纬度，格式为ＤＤＭＭＳＳ接下来的转换过程和大地坐标转换一样，只要将刚才的用户转换参数和结果转换参数交换即可，要注意分带号的确定，如果你不知道分带号，就应该先计算分带号，算法是经度／３得到的整数为三度带的分带号经度／６得到的整数为六度带的分带号计算所得的结果格式如下其中的ＸＰ为地图上的Ｙ坐标，记得在前面加上带号，其中的ＹＰ为地图上的Ｘ坐标三、如何计算当地的中央经线及带号？子午线GPS要设置北京54或者西安80坐标系的时候，除了五个Delta参数需要输入外，还有一个中央经线参数需要输入，与Delta参数不同，中央经线是可以自己计算的，计算方法如下：1、六度带中央经线经度的计算：当地中央经线经度＝６°×当地带号－３°，例如：地形图上的横坐标为２０３４５，其所处的六度带的中央经线经度为：６°×２０－３°＝１１７°（适用于１∶２．５万和１∶５万地形图2、三度带中央经线经度的计算：中央经线经度＝３°×当地带号（适用于１∶１万地形图）。
MAPGIS是国家科技部和建设部推广的国产GIS软件，是国内优秀GIS平台之一，目前在城市勘测单位使用越来越广泛，很多单位用它来做矢量化、数据编辑、入库的平台。
但由于大部分城市勘测单位都是做1：500到1：2000的大比例尺地形图，对投影变换用的比较少，偶尔要用到地方坐标系和国家坐标系的转换，以及换带计算等就觉得非常困难，笔者经过大量的生产实践发现：巧用MAPGIS的投影变换不仅可以轻松解决各种坐标系之间的转换问题，还可以进行坐标展点及高斯坐标的正反算等，下面就对这些问题的参数设置、操作过程进行详细的说明。
在具体说明之前，先对几个关键词的含义进行说明。
地图投影即按某种数学规则将椭球球面上一点与地图平面上的一点相对应。
地图投影的参数有椭球的长半径，短半径，扁率，第一偏心率，第二偏心率。
数学规则有等角映射、等面积映射等。
我国地图制图普遍采用的是高斯-克吕格（GAUSS-KRUGER）投影，它是一种等角横切椭圆柱投影，该投影以中央经线和赤道投影后为坐标轴，为控制长度变形，一般采取分带投影。
我国1：2.5-1：50万的地形图均采用6度分带，1：1万及更大比例尺地形图采用3度分带。
MAPGIS的坐标系为数学坐标系，与投影平面直角坐标系中的X、Y坐标相反，即横坐标为X，纵坐标为Y，未经投影变化之前均为毫米表示。
MAPGIS的用户坐标系是指由用户指定的相对二维坐标系，一般与实际地物定位无关；地理坐标系是以经纬度表示的，经度的起点在格林威治，向东为正，纬度自赤道起，向北为正，常用来坐标定位；投影平面直角坐标系是将地球球面投影到平面后所设定的坐标系。
我们常说的1954年北京坐标系，1980年西安坐标系均为高斯投影的投影平面直角坐标系，只不过它们采用了不同的椭球参数；北京坐标系使用克拉索夫斯基椭球，西安坐标系采用IAG1975年推荐椭球。
TIC点为已知理论坐标的控制点，可以是三角点、导线点，也可以是方里网点，理论值可以是大地直角坐标，也可以是地理经纬度。

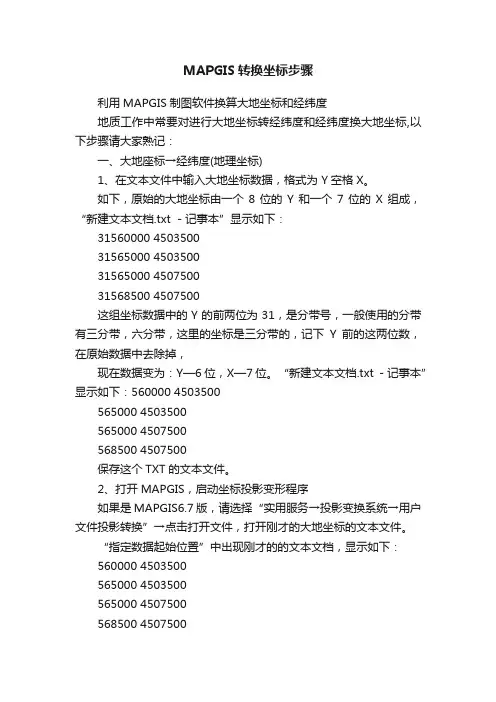

MAPGIS转换坐标步骤利用MAPGIS制图软件换算大地坐标和经纬度地质工作中常要对进行大地坐标转经纬度和经纬度换大地坐标,以下步骤请大家熟记：一、大地座标→经纬度(地理坐标)1、在文本文件中输入大地坐标数据，格式为 Y空格X。
如下，原始的大地坐标由一个8位的Y和一个7位的X组成，“新建文本文档.txt －记事本”显示如下：31560000 450350031565000 450350031565000 450750031568500 4507500这组坐标数据中的Y的前两位为31，是分带号，一般使用的分带有三分带，六分带，这里的坐标是三分带的，记下Y前的这两位数，在原始数据中去除掉，现在数据变为：Y—6位，X—7位。
“新建文本文档.txt －记事本”显示如下：560000 4503500565000 4503500565000 4507500568500 4507500保存这个TXT的文本文件。
2、打开MAPGIS，启动坐标投影变形程序如果是MAPGIS6.7版，请选择“实用服务→投影变换系统→用户文件投影转换”→点击打开文件，打开刚才的大地坐标的文本文件。
“指定数据起始位置”中出现刚才的的文本文档，显示如下：560000 4503500565000 4503500565000 4507500568500 4507500在设置用户文件选项中，一般选：按行读取数据，X→Y顺序，生成点。
最后点击确定。
3、设置输入数据的格式，点击用户投影参数，并完成设置。
坐标系类型——大地坐标系投影类型——5：高斯克吕格投影比例尺分母——1椭球面高程——0投影面高程——0投影带类型——3度带或6度带投影带序号——31X，Y的平移均设0这里我们的大地座标为3度带的第31带，注意填好，坐标单位为米接着为：设置输出的格式，我们要求输出的是经纬度，点结果转换参数，完成设置。
4、输入投影参数坐标系类型——地理坐标系我们输出的经纬度的单位应该是DDDMMMSS。

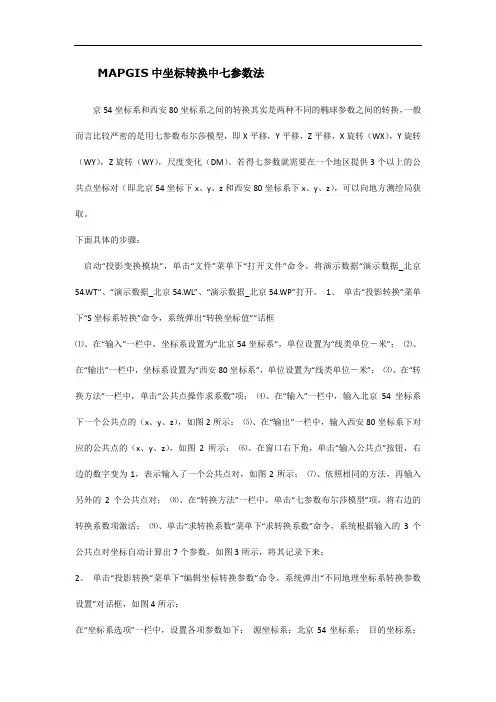

MAPGIS中坐标转换中七参数法京54坐标系和西安80坐标系之间的转换其实是两种不同的椭球参数之间的转换，一般而言比较严密的是用七参数布尔莎模型，即X平移，Y平移，Z平移，X旋转（WX），Y旋转（WY），Z旋转（WY），尺度变化（DM）。
若得七参数就需要在一个地区提供3个以上的公共点坐标对（即北京54坐标下x、y、z和西安80坐标系下x、y、z），可以向地方测绘局获取。
下面具体的步骤：启动“投影变换模块”，单击“文件”菜单下“打开文件”命令，将演示数据“演示数据_北京54.WT”、“演示数据_北京54.WL”、“演示数据_北京54.WP”打开。
1、单击“投影转换”菜单下“S坐标系转换”命令，系统弹出“转换坐标值”“话框⑴、在“输入”一栏中，坐标系设置为“北京54坐标系”，单位设置为“线类单位－米”；⑵、在“输出”一栏中，坐标系设置为“西安80坐标系”，单位设置为“线类单位－米”；⑶、在“转换方法”一栏中，单击“公共点操作求系数”项；⑷、在“输入”一栏中，输入北京54坐标系下一个公共点的（x、y、z），如图2所示；⑸、在“输出”一栏中，输入西安80坐标系下对应的公共点的（x、y、z），如图2所示；⑹、在窗口右下角，单击“输入公共点”按钮，右边的数字变为1，表示输入了一个公共点对，如图2所示；⑺、依照相同的方法，再输入另外的2个公共点对；⑻、在“转换方法”一栏中，单击“七参数布尔莎模型”项，将右边的转换系数项激活；⑼、单击“求转换系数”菜单下“求转换系数”命令，系统根据输入的3个公共点对坐标自动计算出7个参数，如图3所示，将其记录下来；2、单击“投影转换”菜单下“编辑坐标转换参数”命令，系统弹出“不同地理坐标系转换参数设置”对话框，如图4所示；在“坐标系选项”一栏中，设置各项参数如下：源坐标系：北京54坐标系；目的坐标系：西安80坐标系；转换方法：七参数布尔莎模型；长度单位：米；角度单位：弧度；然后单击“添加项”按钮，则在窗口左边的“不同椭球间转换”列表中将该转换关系列出；在窗口下方的“参数设置”一栏中，将上一步得到的七个参数依次输入到相应的文本框中，如图4所示；单击“修改项”按钮，输入转换关系，并单击“确定”按钮；接下来就是文件投影的操作过程了。
利用mapgis软件实现经纬度（地理坐标）与大地坐标间的转换MAPGIS的坐标系为数学坐标系，与投影平面直角坐标系中的X、Y坐标相反，即横坐标为X，纵坐标为Y，未经投影变化之前均为毫米表示。
MAPGIS的用户坐标系是指由用户指定的相对二维坐标系，一般与实际地物定位无关；地理坐标系是以经纬度表示的，经度的起点在格林威治，向东为正，纬度自赤道起，向北为正，常用来坐标定位；投影平面直角坐标系是将地球球面投影到平面后所设定的坐标系。
我们常说的1954年北京坐标系，1980年西安坐标系均为高斯投影的投影平面直角坐标系，只不过它们采用了不同的椭球参数；北京坐标系使用克拉索夫斯基椭球，西安坐标系采用IAG1975年推荐椭球。
一、大地坐标→经纬度(地理坐标)1、在文本文件中输入大地坐标数据，格式为Y空格X。
如下，原始的大地坐标由一个8位的Y和一个7位的X组成，“新建文本文档.txt －记事本”显示如下：31560000 450350031565000 450350031565000 450750031568500 4507500这组坐标数据中的Y的前两位为31，是分带号，一般使用的分带有三分带，六分带，这里的坐标是三分带的，记下Y前的这两位数，在原始数据中去除掉，现在数据变为：Y—6位，X—7位。
“新建文本文档.txt －记事本”显示如下：560000 4503500565000 4503500565000 4507500568500 4507500保存这个TXT的文本文件。
2、打开MAPGIS，启动坐标投影变形程序如果是MAPGIS6.7版，请选择“实用服务→投影变换系统→用户文件投影转换”→点击打开文件，打开刚才的大地坐标的文本文件。
“指定数据起始位置”中出现刚才的的文本文档，显示如下：560000 4503500565000 4503500565000 4507500568500 4507500在设置用户文件选项中，一般选：按行读取数据，X→Y顺序，生成点。
经纬度与直角坐标转换㈠MAPGIS转换⒈实用服务——投影变换——P投影转换——P输入单点投影转换。
⒉原始投影参数设置：坐标系类型——大地坐标或地理坐标；比例尺分母——1；坐标单位：DDDMMSS.SS；椭球面高程、投影面高程、平移X、平移Y均为0。
⒊结果投影参数设置：坐标系类型——投影平面直角投影类型——5：高斯-克吕格[横切椭园柱等角]投影比例尺分母——1坐标单位——米椭球面高程、投影面高程、平移X、平移Y——0投影带类型——根据所给数据源图确定投影带序号——根据投影中心点经度所处的带号确定。
参见下表。
⒋输入格式：如经度119°16′，纬度32°08′，则输入格式为：1191600，320800。
⒌点“投影点”，则结果显示：X=713901.92712，Y=3558951.83797。
㈡利用坐标转换软件打开软件，点击最上部“坐标转换”——换带计算——选择3度或6度带，并在投影参数的中央子午线中填入相应数据（如117）。
选择源坐标类型——大地坐标——度：分：秒；椭球基准——北京54。
输入源坐标格式：如经度119°16′，纬度32°08′，则B=032：08：00，L=119：16：00。
选择目标坐标类型——平面坐标；椭球基准——北京-54坐标系点转换坐标：X=3558951.837925,Y=713901.927116。
3度分带表-----------------------------------------------------------投影区带号中央经度经度范围-----------------------------------------------------------1 3 1.5 -> 4.52 6 4.5 -> 7.53 9 7.5 -> 10.54 12 10.5 -> 13.55 15 13.5 -> 16.57 21 19.5 -> 22.58 24 22.5 -> 25.59 27 25.5 -> 28.510 30 28.5 -> 31.511 33 31.5 -> 34.512 36 34.5 -> 37.513 39 37.5 -> 40.514 42 40.5 -> 43.515 45 43.5 -> 46.516 48 46.5 -> 49.517 51 49.5 -> 52.518 54 52.5 -> 55.519 57 55.5 -> 58.520 60 58.5 -> 61.521 63 61.5 -> 64.522 66 64.5 -> 67.523 69 67.5 -> 70.524 72 70.5 -> 73.525 75 73.5 -> 76.526 78 76.5 -> 79.527 81 79.5 -> 82.528 84 82.5 -> 85.529 87 85.5 -> 88.530 90 88.5 -> 91.531 93 91.5 -> 94.532 96 94.5 -> 97.533 99 97.5 -> 100.534 102 100.5 -> 103.535 105 103.5 -> 106.536 108 106.5 -> 109.537 111 109.5 -> 112.538 114 112.5 -> 115.539 117 115.5 -> 118.540 120 118.5 -> 121.541 123 121.5 -> 124.542 126 124.5 -> 127.543 129 127.5 -> 130.544 132 130.5 -> 133.545 135 133.5 -> 136.546 138 136.5 -> 139.547 141 139.5 -> 142.548 144 142.5 -> 145.549 147 145.5 -> 148.551 153 151.5 -> 154.552 156 154.5 -> 157.553 159 157.5 -> 160.554 162 160.5 -> 163.555 165 163.5 -> 166.556 168 166.5 -> 169.557 171 169.5 -> 172.558 174 172.5 -> 175.559 177 175.5 -> 178.560 180 178.5 -> -178.561 -177 -178.5 -> -175.562 -174 -175.5 -> -172.563 -171 -172.5 -> -169.564 -168 -169.5 -> -166.565 -165 -166.5 -> -163.566 -162 -163.5 -> -160.567 -159 -160.5 -> -157.568 -156 -157.5 -> -154.569 -153 -154.5 -> -151.570 -150 -151.5 -> -148.571 -147 -148.5 -> -145.572 -144 -145.5 -> -142.573 -141 -142.5 -> -139.574 -138 -139.5 -> -136.575 -135 -136.5 -> -133.576 -132 -133.5 -> -130.577 -129 -130.5 -> -127.578 -126 -127.5 -> -124.579 -123 -124.5 -> -121.580 -120 -121.5 -> -118.581 -117 -118.5 -> -115.582 -114 -115.5 -> -112.583 -111 -112.5 -> -109.584 -108 -109.5 -> -106.585 -105 -106.5 -> -103.586 -102 -103.5 -> -100.587 - 99 -100.5 -> - 97.588 - 96 - 97.5 -> - 94.589 - 93 - 94.5 -> - 91.590 - 90 - 91.5 -> - 88.591 - 87 - 88.5 -> - 85.592 - 84 - 85.5 -> - 82.593 - 81 - 82.5 -> - 79.595 - 75 - 76.5 -> - 73.596 - 72 - 73.5 -> - 70.597 - 69 - 70.5 -> - 67.598 - 66 - 67.5 -> - 64.599 - 63 - 64.5 -> - 61.5 100 - 60 - 61.5 -> - 58.5 101 - 57 - 58.5 -> - 55.5 102 - 54 - 55.5 -> - 52.5 103 - 51 - 52.5 -> - 49.5 104 - 48 - 49.5 -> - 46.5 105 - 45 - 46.5 -> - 43.5 106 - 42 - 43.5 -> - 40.5 107 - 39 - 40.5 -> - 37.5 108 - 36 - 37.5 -> - 34.5 109 - 33 - 34.5 -> - 31.5 110 - 30 - 31.5 -> - 28.5 111 - 27 - 28.5 -> - 25.5112 - 24 - 25.5 -> - 22.5 113 - 21 - 22.5 -> - 19.5 114 - 18 - 19.5 -> - 16.5 115 - 15 - 16.5 -> - 13.5 116 - 12 - 13.5 -> - 10.5 117 - 9 - 10.5 -> - 7.5118 - 6 - 7.5 -> - 4.5119 - 3 - 4.5 -> - 1.5120 - 0 - 1.5 -> 1.56度分带表-----------------------------------------------------------投影区代号中央经度经度范围-----------------------------------------------------------1 3 0 -> 62 9 6 -> 123 15 12 -> 184 21 18 -> 245 27 24 -> 306 33 30 -> 367 39 36 -> 428 45 42 -> 489 51 48 -> 5411 63 60 -> 6612 69 66 -> 7213 75 72 -> 7814 81 78 -> 8415 87 84 -> 9016 93 90 -> 9617 99 96 -> 10218 105 102 -> 10819 111 108 -> 11420 117 114 -> 12021 123 120 -> 12622 129 126 -> 13223 135 132 -> 13824 141 138 -> 14425 147 144 -> 15026 153 150 -> 15627 159 156 -> 16228 165 162 -> 16829 171 168 -> 17430 177 174 -> 18031 -177 -180 -> -17432 -171 -174 -> -16833 -165 -168 -> -16234 -159 -162 -> -15635 -153 -156 -> -15036 -147 -150 -> -14437 -141 -144 -> -13838 -135 -138 -> -13239 -129 -132 -> -12640 -123 -126 -> -12041 -117 -120 -> -11442 -111 -114 -> -10843 -105 -108 -> -10244 -99 -102 -> -9645 -93 -96 -> -9046 -87 -90 -> -8447 -81 -84 -> -7848 -75 -78 -> -7249 -69 -72 -> -6650 -63 -66 -> -6051 -57 -60 -> -5452 -51 -54 -> -4853 -45 -48 -> -4255 -33 -36 -> -3056 -27 -30 -> -2457 -21 -24 -> -1858 -15 -18 -> -1259 -9 -12 -> -650 -3 -6 -> 0文件转换(经纬度转直角坐标)1、源文件转化为excel的csv 格式——将文件另存为Csv，保存类型：Csv逗号分隔。

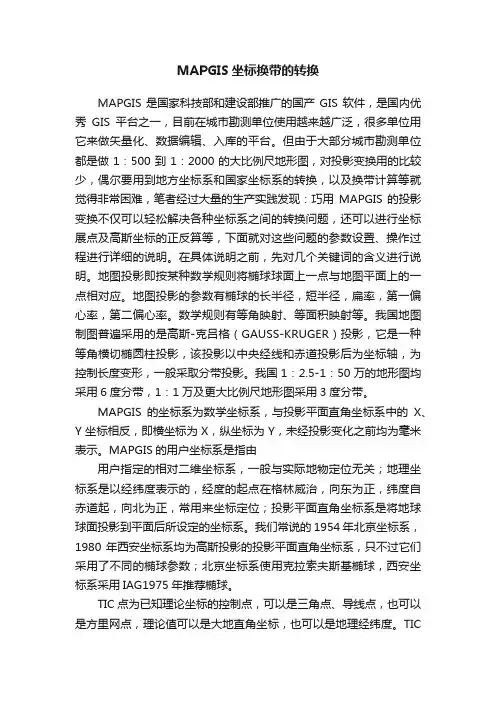

MAPGIS坐标换带的转换MAPGIS是国家科技部和建设部推广的国产GIS软件，是国内优秀GIS平台之一，目前在城市勘测单位使用越来越广泛，很多单位用它来做矢量化、数据编辑、入库的平台。
但由于大部分城市勘测单位都是做1：500到1：2000的大比例尺地形图，对投影变换用的比较少，偶尔要用到地方坐标系和国家坐标系的转换，以及换带计算等就觉得非常困难，笔者经过大量的生产实践发现：巧用MAPGIS的投影变换不仅可以轻松解决各种坐标系之间的转换问题，还可以进行坐标展点及高斯坐标的正反算等，下面就对这些问题的参数设置、操作过程进行详细的说明。
在具体说明之前，先对几个关键词的含义进行说明。
地图投影即按某种数学规则将椭球球面上一点与地图平面上的一点相对应。
地图投影的参数有椭球的长半径，短半径，扁率，第一偏心率，第二偏心率。
数学规则有等角映射、等面积映射等。
我国地图制图普遍采用的是高斯-克吕格（GAUSS-KRUGER）投影，它是一种等角横切椭圆柱投影，该投影以中央经线和赤道投影后为坐标轴，为控制长度变形，一般采取分带投影。
我国1：2.5-1：50万的地形图均采用6度分带，1：1万及更大比例尺地形图采用3度分带。
MAPGIS的坐标系为数学坐标系，与投影平面直角坐标系中的X、Y坐标相反，即横坐标为X，纵坐标为Y，未经投影变化之前均为毫米表示。
MAPGIS的用户坐标系是指由用户指定的相对二维坐标系，一般与实际地物定位无关；地理坐标系是以经纬度表示的，经度的起点在格林威治，向东为正，纬度自赤道起，向北为正，常用来坐标定位；投影平面直角坐标系是将地球球面投影到平面后所设定的坐标系。
我们常说的1954年北京坐标系，1980年西安坐标系均为高斯投影的投影平面直角坐标系，只不过它们采用了不同的椭球参数；北京坐标系使用克拉索夫斯基椭球，西安坐标系采用IAG1975年推荐椭球。
TIC点为已知理论坐标的控制点，可以是三角点、导线点，也可以是方里网点，理论值可以是大地直角坐标，也可以是地理经纬度。
MAPGIS是国家科技部和建设部推广的国产GIS软件，是国内优秀GIS平台之一，目前在城市勘测单位使用越来越广泛，很多单位用它来做矢量化、数据编辑、入库的平台。
但由于大部分城市勘测单位都是做1：500到1：2000的大比例尺地形图，对投影变换用的比较少，偶尔要用到地方坐标系和国家坐标系的转换，以及换带计算等就觉得非常困难，笔者经过大量的生产实践发现：巧用MAPGIS的投影变换不仅可以轻松解决各种坐标系之间的转换问题，还可以进行坐标展点及高斯坐标的正反算等，下面就对这些问题的参数设置、操作过程进行详细的说明。
在具体说明之前，先对几个关键词的含义进行说明。
地图投影即按某种数学规则将椭球球面上一点与地图平面上的一点相对应。
地图投影的参数有椭球的长半径，短半径，扁率，第一偏心率，第二偏心率。
数学规则有等角映射、等面积映射等。
我国地图制图普遍采用的是高斯-克吕格（GAUSS-KRUGER）投影，它是一种等角横切椭圆柱投影，该投影以中央经线和赤道投影后为坐标轴，为控制长度变形，一般采取分带投影。
我国1：2.5-1：50万的地形图均采用6度分带，1：1万及更大比例尺地形图采用3度分带。
MAPGIS的坐标系为数学坐标系，与投影平面直角坐标系中的X、Y坐标相反，即横坐标为X，纵坐标为Y，未经投影变化之前均为毫米表示。
MAPGIS的用户坐标系是指由用户指定的相对二维坐标系，一般与实际地物定位无关；地理坐标系是以经纬度表示的，经度的起点在格林威治，向东为正，纬度自赤道起，向北为正，常用来坐标定位；投影平面直角坐标系是将地球球面投影到平面后所设定的坐标系。
我们常说的1954年北京坐标系，1980年西安坐标系均为高斯投影的投影平面直角坐标系，只不过它们采用了不同的椭球参数；北京坐标系使用克拉索夫斯基椭球，西安坐标系采用IAG1975年推荐椭球。
TIC点为已知理论坐标的控制点，可以是三角点、导线点，也可以是方里网点，理论值可以是大地直角坐标，也可以是地理经纬度。
TIC点输入后即存当前的文件中。
(可以为点文件，也可以为线文件，在什么文件中采集的TlC点就保存在什么文件中。
) 标准分幅是指按国家规定的相应比例尺的经差和纬差所形成的图幅，因而一幅标准分幅的基本比例尺的地形图如果输入了西南角的经纬度和带号则相应的东北角的经纬度和中央经线的值即是确定的，不需要再输入。
在了解了上述关键词的含义后，下面分别对上述功能实现进行阐述。
1.换带计算以6度带换为3度带，经度为102°37′30″为例: （1）根据经度分别计算此幅留在6度带和3度带的带号N6和N3，N6=[经度/6]+1=18；N3=经度/3（四舍五入）=34；[]为取整符号。
（2）启动MAPGIS投影变化功能，选择P投影转换/ B成批文件转（3）设置“当前投影参数”，设置“当前投影参数”。
（4）参数设置好后，点开始投影，投影后生成的文件仍保存在所选择的目录中，如果你不确定，可以在编辑功能中装入点、线文件查看一下坐标即知文件已经转为3度带的坐标了。
这里有几点需要注意：进行投影转换的文件必须以米为单位（在编辑系统中装入点、线文件查看一下坐标的单位是否为米，投影变换系统中的单位显示是错的，即使坐标单位为米也会显示为毫米），如果坐标单位是毫米先要用投影变换将毫米变为米；坐标为全坐标，不能省略大数，Y坐标中不含带号；使用“批件覆盖，因此在变换之前需将原文件备份；凡使用以米为单位的投影平面直角坐标，比例尺1：10000。
2．高斯坐标正反算在工作中我们经常会遇到要将地理经纬度转为投影平面直角坐标或将投影平面直角坐标转为地理经纬度即高斯坐标正反算问题，我们可以用下面的办法解决。
以地理坐标（102°37′30″，24°55′00″）化为北京54坐标为例：（1）在投影功能中选择投影转换/输入单点投影转换。
（2）编辑转换前的参数，设置“原始投影参数”。
（3）设置转换后参数，编辑“结果投影参数”。
（4）在原始数据输入窗中输入要正算的经纬度，选择投影点,此时投影结果输出窗中就显示出该点的直角坐标值。
对于坐标反算，重复上面的过程，将原始投影参数和结果投影参数互换一下即可。
3．北京54系与西安80系互相换算以地理坐标（102°37′30″，24°55′00″）的北京54系与西安80系坐标为例。
（1）西安80坐标→北京54坐标选择投影转换单点投影，设置原始投影参数如下：坐标系类型：投影平面直角坐标。
椭球参数：2．西安80/1975 。
投影类型：5．高斯－克吕格。
比例尺分母：1 。
坐标单位：米。
投影带类型：6度带（根据图纸情况输6度带或3度带）。
投影带序号：18 。
设置结果投影参数如下：坐标系类型：投影平面直角坐标。
椭球参数：1．北京54。
投影类型：5．高斯－克吕格。
比例尺分母：1 。
坐标单位：米。
投影带类型：6度带（根据图纸情况输6度带或3度带）。
投影带序号：18 。
在原始数据输入窗中输入要转换的西安80坐标，选择投影点，此时投影结果输出窗中就显示出该点的北京54坐标值。
（2）北京54坐标西安80坐标影参数和结果投影将上面的原始投参数互换一下即可。
对于整幅图的转换，可以将图中的所有TIC点的北京54系、西安80系的坐标对算出米，将其中一个值作为TIC点的理论值进行投影或误差校正即可。
4．地方坐标系与北京54系、西安80系互相转换地方坐标系与北京54第、西安80系的转换有两种方式：一种是误差校正的方式，一种是投影方式。
(1)误差校正方式这种方式要用户用自己的程序将图形文件中的TIC点的北京54系坐标或西安80系的坐标计算出来，利用Mapgis误差校正功能，在采集TIC的实际值（此时为用户坐标）时将相应的北京54系坐标或西安80系的坐标作为理论值输入，进行误差校正变换即可。
(2)投影方式利用两套坐标系中公共点求坐标转换系数，用投影转换S坐标系转换功能做为使转换精确，控制点一般选等级较高的点，低等级的点用来检验转换的正确性。
5．坐标展点在工作中我们常遇到要将一些坐标点展绘到图纸上，当然可以用坐标输入的办法在各种GIS软件或绘图软件中输入这些点，但对于批量的眯这样做既麻烦又易出错，这时可以用“用户投影”来做。
（1）按下列格式将坐标点输入到“记事本”中。
在下列文件中：第一列为点号，第二列为X坐标值，第三列为Y坐标值。
列与列之间用逗号隔开。
输入完毕以后，保存文件并起名（2）进入MAPGIS主菜单→实用服务→投影变换（3）单击“投影变换”在下拉菜单中选择“用户文件投影转换”（4）单击“打开文件”（5）在弹出的下列对话框中选择保存后的的文本文件，然后打开。
（6）选择“按指定分隔符”→设置分隔符。
（7）分隔符号选择“逗号”→属性名称所在行选择“dh,x,y”,然后点击“确定”（8）设置X位于：？列 Y位于：？列（“？”可在“指定数据起始位置”下面的窗口中看到。
）→选择“不需要投影”→点击“数据生成”。
(9)在窗口的任意位置单击右键，在下拉菜单中选择“复位窗口”小结：灵活应用Mapgis的功能是可以解决很多问题的，由于Mapgis的说明书写得不够详细，有的功能没有提到，有些功能可以综合起来完成某种应用，笔者将自己的经验总结出来，希望给Mapgis的用户一点启发。
利用MAPGIS制图软件换算大地坐标和经纬度地质工作中常要对进行大地坐标转经纬度和经纬度换大地坐标,以下步骤请大家熟记：一、大地座标→经纬度(地理坐标)1、在文本文件中输入大地坐标数据，格式为 Y空格X。
如下，原始的大地坐标由一个8位的Y和一个7位的X组成，“新建文本文档.txt －记事本”显示如下：31560000 450350031565000 450350031565000 450750031568500 4507500这组坐标数据中的Y的前两位为31，是分带号，一般使用的分带有三分带，六分带，这里的坐标是三分带的，记下Y 前的这两位数，在原始数据中去除掉，现在数据变为：Y—6位，X—7位。
“新建文本文档.txt －记事本”显示如下：560000 4503500565000 4503500565000 4507500568500 4507500保存这个TXT的文本文件。
2、打开MAPGIS，启动坐标投影变形程序如果是MAPGIS6.7版，请选择“实用服务→投影变换系统→用户文件投影转换”→点击打开文件，打开刚才的大地坐标的文本文件。
“指定数据起始位置”中出现刚才的的文本文档，显示如下：560000 4503500565000 4503500565000 4507500568500 4507500在设置用户文件选项中，一般选：按行读取数据，X→Y顺序，生成点。
最后点击确定。
3、设置输入数据的格式，点击用户投影参数，并完成设置。
坐标系类型——大地坐标系投影类型——5：高斯克吕格投影比例尺分母——1椭球面高程——0投影面高程——0投影带类型——3度带或6度带投影带序号——31X，Y的平移均设0这里我们的大地座标为3度带的第31带，注意填好，坐标单位为米接着为：设置输出的格式，我们要求输出的是经纬度，点结果转换参数，完成设置。
4、输入投影参数坐标系类型——地理坐标系我们输出的经纬度的单位应该是DDDMMMSS。
SS注意点写到文件，保存就大功告成了，注意：保存的文件要写上.TXT 的后缀最后，在文本文件中计算出的结果如下：x= 560000.000 y=4503500.000 xp= 934234.357 yp= 403950.255x= 565000.000 y=4503500.000 xp= 934607.202 yp= 403948.893x= 565000.000 y=4507500.000 xp= 934608.692 yp= 404158.555x= 568500.000 y=4507500.000 xp= 934837.762 yp=404157.535xp为经度，934234。
357就是93度42分34。
357秒，YP为纬度，403950。
225就是40度39分50。
255秒（纬度没有最多90，所以没有三位数）二、经纬度→大地座标同样，输入文本文件格式如下，934234 403950934607 403948934608 404158934837 403157这里面的数据前面的为经度，格式为ＤＤＤＭＭＳＳ，后面的为纬度，格式为ＤＤＭＭＳＳ接下来的转换过程和大地坐标转换一样，只要将刚才的用户转换参数和结果转换参数交换即可，要注意分带号的确定，如果你不知道分带号，就应该先计算分带号，算法是经度／３得到的整数为三度带的分带号经度／６得到的整数为六度带的分带号计算所得的结果格式如下x= 934234.000 y= 403950.000 xp= 559992.662 yp=4503569.573x= 934607.000 y= 403948.000 xp= 564996.549 yp=4503549.933x= 934608.000 y= 404158.000 xp= 564984.958 yp=4507560.321x= 934837.000 y= 404157.000 xp= 568483.383 yp=4507560.911其中的xp为地图上的y坐标，记得在前面加上带号，其中的yp为地图上的x坐标。
