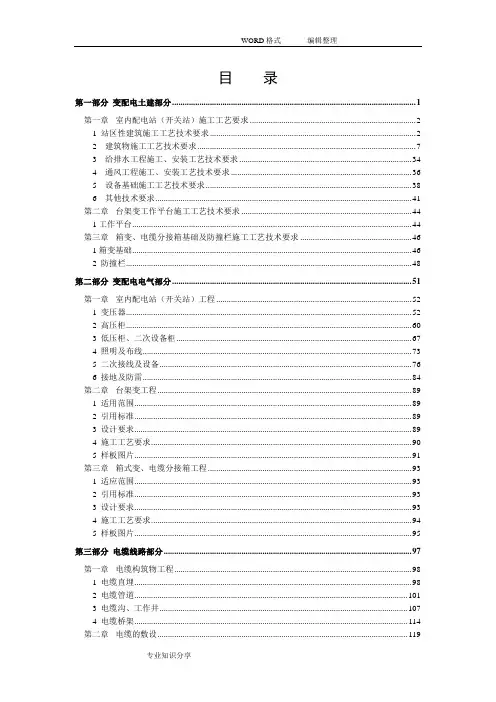

目录第一部分变配电土建部分 (1)第一章室内配电站（开关站）施工工艺要求 (2)1 站区性建筑施工工艺技术要求 (2)2 建筑物施工工艺技术要求 (7)3 给排水工程施工、安装工艺技术要求 (34)4 通风工程施工、安装工艺技术要求 (36)5 设备基础施工工艺技术要求 (38)6 其他技术要求 (41)第二章台架变工作平台施工工艺技术要求 (44)1工作平台 (44)第三章箱变、电缆分接箱基础及防撞栏施工工艺技术要求 (46)1箱变基础 (46)2 防撞栏 (48)第二部分变配电电气部分 (51)第一章室内配电站（开关站）工程 (52)1 变压器 (52)2 高压柜 (60)3 低压柜、二次设备柜 (67)4 照明及布线 (73)5 二次接线及设备 (76)6 接地及防雷 (84)第二章台架变工程 (89)1 适用范围 (89)2 引用标准 (89)3 设计要求 (89)4 施工工艺要求 (90)5 样板图片 (91)第三章箱式变、电缆分接箱工程 (93)1 适应范围 (93)2 引用标准 (93)3 设计要求 (93)4 施工工艺要求 (94)5 样板图片 (95)第三部分电缆线路部分 (97)第一章电缆构筑物工程 (98)1 电缆直埋 (98)2 电缆管道 (101)3 电缆沟、工作井 (107)4 电缆桥架 (114)第二章电缆的敷设 (119)1 电缆直埋敷设 (119)2电缆排管敷设 (124)3电缆沟敷设 (126)4电缆桥架敷设 (129)第三章电缆附件设计施工工艺 (132)1电缆终端 (132)2电缆中间接头 (137)第四章电缆阻火分隔 (144)1电缆孔洞防火封堵 (144)2电缆沟阻火墙 (148)第四部分架空线路部分 (153)第一章杆塔基础工程 (154)1 水泥杆基础 (154)2现浇基础 (156)第二章杆塔组立工程 (164)1 钢管杆、铁塔组立 (164)2混凝土杆组立 (168)3拉线制作与安装 (171)第三章架线工程 (177)1横担、金具及绝缘子安装 (177)1.5 样板图片 (178)2 跨越设施搭设 (180)3放线 (184)3.5 样板图片 (186)4 导线连接 (187)5紧线及附件连接 (191)第四章接地工程 (197)1 适用范围 (197)2 引用标准 (197)3 设计要求 (197)4施工工艺要点 (198)5 样板图片 (199)第五章架空线路上的电气设备 (202)1隔离开关 (202)2 负荷开关和断路器 (204)3 避雷器 (207)4 线路故障指示器 (209)第一部分变配电土建部分变配电土建部分针对10kV配网变配电新建工程中的室内配电站工程、开关站工程、台架变工程、箱式变以及电缆分支箱工程，提出了土建施工技术要求及措施，具体包括：（1）站区性建筑施工工艺技术要求，包括：护坡和挡土墙等；（2）建筑物施工工艺技术要求，包括：墙体、抹灰、门窗、内装修、外装修、屋面、楼梯及栏杆、电缆沟等；（3）排水工程施工、安装工艺技术要求，包括：建筑雨水立管和室外排水明沟等；（4）通风工程施工、安装工艺技术要求，包括：通风机和风口等；（5）设备基础施工工艺技术要求；（6）台架变工作平台施工工艺技术要求；（7）箱变基础及防撞栏施工工艺技术要求；（8）其他要求，如灭火装置、防虫网和防鼠板等。

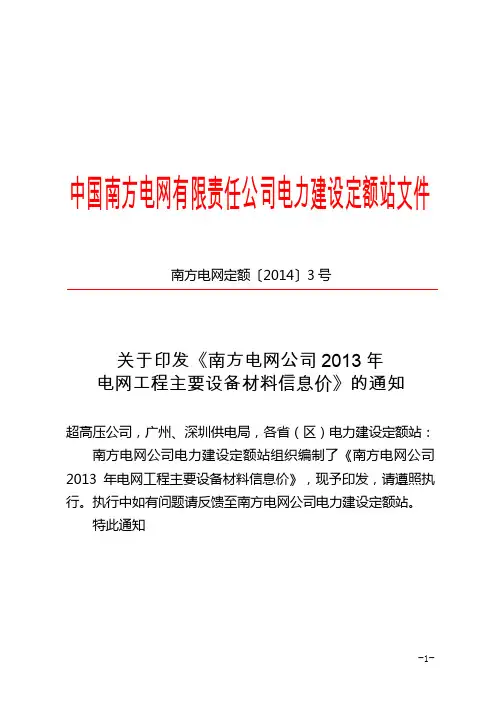

中国南方电网有限责任公司电力建设定额站文件
南方电网定额〔2014〕3号
关于印发《南方电网公司2013年电网工程主要设备材料信息价》的通知
超高压公司，广州、深圳供电局，各省（区）电力建设定额站：南方电网公司电力建设定额站组织编制了《南方电网公司2013年电网工程主要设备材料信息价》，现予印发，请遵照执行。
执行中如有问题请反馈至南方电网公司电力建设定额站。
特此通知
-1-
附件：南方电网公司2013年电网工程主要设备材料信息价（另附）
南方电网公司电力建设定额站
2014年3月20日
抄送：公司计划部、财务部、物资部、农电部。
中国南方电网有限责任公司行政部2014年3月24日印发-2-。
否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是否是是运维部是是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部是是运维部。
南方电网公司全面精简配网设备品类统一技术规范针对历史遗留的配网设备型式型号繁杂、互用互换难、技术门槛低、供货厂家多、质量良莠不齐等问题，南方电网公司历经18个月攻坚，全面精简配网设备品类，统一配网设备技术规范，并相继完成配网典型设计方案适应性修正工作，公司配网设备标准化提升专项工作圆满完成，为资产全生命周期管理体系的落地生根奠定坚实基础。
以问题为导向精简设备品类统一技术标准“配网设备标准化提升专项工作必须以问题为导向，也就是要瞄准设备型号繁杂、标准化程度低、互用互换难等基层难点痛点，有的放矢开展工作。
”公司生技部副总经理李锐说。
对此，公司针对配网设备品类繁多的问题，深入调研100多家主流供应商，对标国行标及同行物资管控品类，同时根据近3年公司配网设备采购实际情况，将配网设备优化为21大类241种设备品类，同比减少3个大类102个品类，降幅约30%。
“品类的精简规范，不仅有利于降低公司设备采购、调配、维护等环节的综合成本，也有利于倡导企业做好技术引领和设备选型。
”“中国配电先锋人物”获得者、南网科研院配电所所长袁智勇说，例如体积庞大、安装运维不方便的配网移开式开关柜，就在此次删除的品类行列。
如今，公司完成了针对配电变压器、箱变、中压开关柜、低压开关柜、自动化设备等19大类设备共计72本技术规范书的制订修订，以及配网典型设计方案V3.0修编工作，几乎覆盖了配网全品类设备，首次统一规范了全品类设备的外形尺寸、结构外观、安装接口、布置方式和操作工具等，重点解决配网设备标准化程度低、互用互换难等问题。
同时，针对配网设备运行中的典型故障缺陷，公司提高了设备制造工艺、材质选型、品控试验等技术要求，如将感应耐压试验、雷电冲击试验、温升试验、短时过负载试验等项目纳入配电变压器到货抽检的必选项目，有效提高设备关键功能性能指标及质量品控水平。
“通过配网设备标准化提升配网设备质量装备水平，一方面可有效减少设备故障的几率，降低基层班组人员的运维负担；另一方面可有效降低用户停电时间，让供电更可靠。
2011年版基建一体化管理配网示范工程精细化设计施工工艺标准(变配电工程电气分册)前言为进一步推进广东电网公司开展2011年度基建一体化管理示范工程建设工作程创建活动，提高配电站、开关站、台架变、箱式变以及电缆分接箱样板工程的施工质量，树立典型、以点带面，全面提升配网工程建设水平，广东电网公司组织相关单位，在提炼南网10kV 配网标准设计运用与配网施工作业指导书实施情况的基础上，历经策划、收资、编写、讨论、审查、修改、审定等环节，完成此《基建一体化管理配网示范工程精细化设计施工工艺标准》。
本施工工艺标准针对10kV示范配网变配电新建工程中的室内配电站工程、开关站工程、台架变工程、箱式变以及电缆分支箱工程，提出了电气施工技术要求及措施，具体包括：（1）各类主要电气设备安装要求，包括设备本体安装、设备本体引至其他设备的电缆敷设及母线连接、设备本体接地线的引接等；（2）照明灯具安装和布线；（3）二次线缆敷设要求；（4）二次设备安装要求，包括配电站（开关站）内配网自动化设备的安装要求等。
（5）防雷及接地装置。
本精细化设计、施工工艺标准针对上述范围各施工工艺的不同特点，从设计及施工角度，分设计要求、施工工艺要点和样板图片等内容，采用图文并茂的方式，对配网变配电工程各工艺提出相应的建设标准及要求，目的在于提升广东电网公司10kV配网变配电工程设计精细化程度，提高施工工艺水平，统一变配电工程建成后的感观效果，进一步实现设计、施工工艺的统一化、规范化和标准化。
目录第一章室内配电站（开关站）工程 (1)1变压器 (1)1.1适用范围 (1)1.2引用标准 (1)1.4 施工工艺要点 (3)1.5 样板图片 (4)2高压柜 (1)2.1 适用范围 (1)2.2 主要引用标准 (1)2.3 设计要求 (1)2.4 施工工艺要点 (4)2.5 样板图片 (4)3低压柜、二次设备柜 (9)3.1 适用范围 (9)3.2 引用标准 (9)3.3 设计要求 (9)3.4 施工工艺要点 (11)3.5 样板图片 (11)4照明及布线 (15)4.1适用范围 (15)4.2 引用标准 (15)4.3 设计要求 (15)4.4 施工工艺要点 (16)4. 5 样板图片 (17)5二次接线及设备 (19)5.1 二次接线 (19)5.2 二次设备 (23)6接地及防雷 (27)6.1 适用范围 (27)6.2 引用标准 (27)6.4 施工工艺要点 (29)6.5 样板图片 (29)第二章台架变工程 (33)1适用范围 (33)2引用标准 (33)3设计要求 (33)4施工工艺要求 (34)5样板图片 (35)第三章箱式变、电缆分接箱工程 (38)1适应范围 (38)2引用标准 (38)3设计要求 (38)3.1箱式变 (38)3.2 电缆分接箱 (38)4施工工艺要求 (39)4.1欧式、美式箱变 (39)4.2 电缆分接箱 (40)5样板图片 (40)第一章室内配电站（开关站）工程1变压器1.1适用范围本节内容适用于配网工程中室内变压器的安装。
《中国南方电网有限责任公司电网建设施工作业指导书（配网部分）》编写工作小组组长：副组长：成员：编写人员：组长单位：目录：钢管杆、铁塔组立安装作业指导书 (3)钢筋混凝土杆组立安装作业指导书 (13)杆、塔拉线安装作业指导书 (27)横担、金具及绝缘子安装作业指导书 (38)跨越设施安装与拆除作业指导书 (48)导、地线展放作业指导书 (62)导、地线连接作业指导书 (74)紧线作业指导书 (84)金具及附件连接安装作业指导书 (95)工程名称:钢管杆、铁塔组立安装作业指导书年月日签名页第一章杆塔安装工程第一节、钢管杆、铁塔组立安装3. 作业流程图4.作业内容10kV钢管杆、铁塔组立工作前安全风险辨析及措施表施工单位检查人：监理单位检查人：日期：日期：注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”,不存在风险则填写“―”，未检查项空白。
工程名称: 220kV椹北变电站10kV北站线新建后坑村#2配电台区工程钢筋混凝土杆组立安装作业指导书编码：DLGT-022014年 10月 29日签名页第二节钢筋混凝土杆组立安装1．适用范围2. 依据及引用文件3．作业流程图：4．作业内容4．1本工序作业前施工条件4．2施工准备4．3主要作业内容4．4质量检验10kV钢筋混凝土杆组立安装工作前安全风险辨析及措施表施工单位检查人：监理单位检查人：日期：日期：注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”,不存在风险则填写“―”，未检查项空白。
工程名称:杆、塔拉线安装作业指导书编码：DLGT-03年月日签名页第三节杆、塔拉线制作与安装3．作业流程图：4．作业内容4．1本工序作业前施工条件10kV杆、塔拉线制作与安装工作前安全风险辨析及措施表施工单位检查人：监理单位检查人：日期：日期：注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”,不存在风险则填写“―”，未检查项空白。
南方电网设备〔2013〕23号附件技术标准大纲（新能源通信技术规范）一. 项目名称及计划编号项目名称：《南方电网新能源通信技术规范》计划编号：技标2013-024二. 编制目的随着新能源的不断发展，新能源已经开始在南方电网公司范围内逐步推广应用，未来太阳能、燃料电池、光伏能源等新的分布式能源也将逐渐投入使用，需要电力通信为新能源与电网的协同工作提供信息交换的通道。
本技术规范研究编制适用于南方电网在新能源中各项业务应用通信技术标准，提供了关于新能源的通信技术规范，指导南方电网新能源通信网络的规划、设计、运行维护以及网络管理，为南方电网公司新能源接入的监视、控制应用提供稳定、可靠、高效运行的通信平台，提高电网稳定运行水平和经济运行水平。
三. 编制依据（1）《光传送网体系设备的功能块特性》（GB/T 20187-2006）；（2）《继电保护与安全自动装置技术规程》（GB14285-2006）（3）《电力装置的继电保护和自动装置设计规范》（GB 50062-2008）（4）《光纤通道传输保护信息通用技术条件》（DL/T 364-2010）（5）《同步数字体系（SDH）光缆线路系统进网要求》（GB/T 15941-95）（6）《220～500千伏电网继电保护装置运行整定原则》（DL/T 559-94）（7）《电力调度自动化系统运行管理规程》（DL/T516-2006）（8）《基于SDH的多业务传送节点技术要求》（YD/T 1238-2002）（9）《接入网技术要求-基于以太网技术的宽带接入网》（YD/T 1160-2001）（10）《IP网络技术要求-网络性能参数与指标》（YD/T1171-2001）（11）《电力二次系统安全防护总体方案》（2006年11月）国家电监会[2006]34号（12）《电力二次系统安全防护规定》（国家电力监管委员会第5号）（13）《中国南方电网电力调度管理规程》（Q.CSG 2 1003-2008）（14）《中国南方电网电力调度管理规程》（Q/CSG212045-2011）（15）《南网总调直调系统线路保护及其通道命名管理规定》/CSG212020-2011）（16）国家能源部分布式发电管理暂行办法（17）风电场接入电力系统技术规定GB/T 19963-2011（18）大型风电场并网设计技术规范NBT 31003-2011（19）光伏系统并网技术要求GBT 19939-2005（20）电力光纤通信工程验收规范DL/T 5344-2006（21）电力系统通信设计技术规定DL/T 5391-2007（22）电力系统通信站过电压防护规程DL/T 548-2012（23）南方电网应用公网通信技术规范Q/CSG 110005-2011（24）南方电网风电场接入电网技术规范Q/CSG 110008-2011（25）广东电网公司通信管理办法四. 编制原则本标准按照《中国南方电网有限责任公司技术标准管理规定》、《中国南方电网有限责任公司标准化工作管理办法》的有关要求开展编写工作，遵循《电力行业标准化管理办法》、《企业标准化管理办法》，与我国现行法律、法规、政策及相关行业、国家标准相协调。
10kV及以下农村配电网设计指南（2013年版）前言南网标设V1.0版已经发布并应用，为了更好地应用好新版南网标设，修订了《10kV及以下农村配电网设计指南》。
为了加快电网建设，适应当前项目建设管理，在修订本指南时，尽量减少设备、材料的品种，进一步明确和细化南网标设的应用，在“快”和“准”上把握好大的原则和方向。
本设计指南适用于柳州网区乡镇（不包括县城）配电网的建设。
一、10kV网架结构1、10kV配电网10kV配电网应实行分区分片供电。
乡镇所在地采用环网型供电，农村地区采用辐射型供电方式，村屯台区可采用树干型供电方式。
2、低压配电网低压配电线路实行分区供电，要明确供电范围，避免配变之间交叉供电。
低压配电系统采用TN—C系统接线方式，中性线应与相线等截面，并按设计规范要求进行多点重复接地。
低压主干线：一般采用以配电变压器为中心向两侧以树干式放射供电方式。
城区负荷密度大的供电半径控制在200—250m以内，其它负荷密度较小的供电区域可适当增加供电半径。
低压主干线尽可能与10kV线路共杆架设，低压配电线路主干线一次建成。
对接户线、进户线的线径选择要有一定的裕度，便于今后的发展。
二、台区改造原则1、配电变压器应按“小容量、多布点”的原则进行配置。
农村住户分散地区，无动力用户时宜采用单相变压器。
2、台区改造，首先考虑分割台区（供电半径过大、台区过大、台区自然分片、变压器台无法进入负荷中心等情况应分割台区）、减少供电半径，无法分割台区时再考虑更换变压器。
3、乡镇所在地和农村的公用配电变压器单台选用50kVA 、100 kVA、200 kVA、315kVA、500kVA。
单相变压器单台选用10kVA、20 kVA、30 kVA。
4、低压导线截面选择：100kVA及以下主干线选120mm ²，200kVA及以上主干线240mm²，主干线架设范围约为整个供电半径的一半，3户以下16mm²，4～5户35mm²。
南方电网公司基建项目造价信息化规约（2013年版定额）二〇一四年四月1.前言基建项目造价管理涉及的数据多、信息量大，传统的手工管理，造价管理人员工作效率低、工作量大、出错率高，因此有必要制定造价信息化规约，统一造价成果文件格式，方便造价数据导入基建一体化信息系统，真正实现造价信息化、智能化管理，提高造价管理效率，提升造价管理水平。
本规约对费用编码、概（预）算、投标限价（投标报价）、工程结算文件格式进行了规范，包括基建项目划分费用编码、概（预）算规约、投标限价（投标报价）规约、工程结算规约四部分。
2.背景基于目前《电网工程建设预算编制与计算规定（2013年版）》（下文简称“新版规范”）及配套定额已颁布实施，而新版规范中对于工程项目划分类型，项目划分层级结构均进行了大幅调整，目前已执行的南网规约报表已无法适用新版规范的要求，也无法满足公司对于输变电工程各阶段数据收集和上报的要求，故公司决定依据新版规范编制配套的南网规约（2013年版定额）报表格式。
3.使用说明基建项目划分费用编码是基建工程所涵盖的项目对应的唯一费用编码。
本套规约对概（预）算、投标限价（投标报价）、工程结算费用编码进行了统一，编制概（预）算、投标限价（投标报价）、工程结算时各费用应根据编码规则附带编码，输出成果文件应严格执行规约格式（带编码）并包含规约内容，在基建一体化信息系统通过统一的成果文件格式及编码实现造价数据的导入和后期造价信息的自动统计、分析和处理。
本规约适用于采用2013年版定额编制的35kV及以上电网基建工程各阶段数据上报工作。
4.基建项目划分费用编码4.1.参考标准及资料《电网工程建设预算编制与计算规定》（2013年版）《南方电网公司电网工程造价数据处理与统计指导书》《南方电网公司电网工程实施过程造价管理工作指导书》《南方电网公司电网工程结算审核及总结算编制指导书》《南方电网公司电网工程费用与财务科目对接指导书》4.2.编码规则基于南方电网公司工程造价管理工作要求，特制定工程造价文件标准格式，要求在日常工程造价管理当中予以应用，并作为南方电网公司系统内造价编制软件、应用软件、造价类系统对于造价编制、管理的统一标准化数据结构规范。
目录第一部分变配电土建部分 0第一章室内配电站（开关站）施工工艺要求 (1)1 站区性建筑施工工艺技术要求 (1)2 建筑物施工工艺技术要求 (6)3 给排水工程施工、安装工艺技术要求 (33)4 通风工程施工、安装工艺技术要求 (35)5 设备基础施工工艺技术要求 (37)6 其他技术要求 (40)第二章台架变工作平台施工工艺技术要求 (43)1工作平台 (43)第三章箱变、电缆分接箱基础及防撞栏施工工艺技术要求 (45)1箱变基础 (45)2 防撞栏 (47)第二部分变配电电气部分 (50)第一章室内配电站（开关站）工程 (51)1 变压器 (51)2 高压柜 (59)3 低压柜、二次设备柜 (66)4 照明及布线 (72)5 二次接线及设备 (75)6 接地及防雷 (83)第二章台架变工程 (88)1 适用范围 (88)2 引用标准 (88)3 设计要求 (88)4 施工工艺要求 (89)5 样板图片 (90)第三章箱式变、电缆分接箱工程 (92)1 适应范围 (92)2 引用标准 (92)3 设计要求 (92)4 施工工艺要求 (93)5 样板图片 (94)第三部分电缆线路部分 (96)第一章电缆构筑物工程 (97)1 电缆直埋 (97)2 电缆管道 (100)3 电缆沟、工作井 (106)4 电缆桥架 (113)第二章电缆的敷设 (118)1 电缆直埋敷设 (118)2电缆排管敷设 (123)3电缆沟敷设 (125)4电缆桥架敷设 (128)第三章电缆附件设计施工工艺 (131)1电缆终端 (131)2电缆中间接头 (136)第四章电缆阻火分隔 (143)1电缆孔洞防火封堵 (143)2电缆沟阻火墙 (147)第四部分架空线路部分 (152)第一章杆塔基础工程 (153)1 水泥杆基础 (153)2现浇基础 (155)第二章杆塔组立工程 (163)1 钢管杆、铁塔组立 (163)2混凝土杆组立 (167)3拉线制作与安装 (170)第三章架线工程 (176)1横担、金具及绝缘子安装 (176)1.5 样板图片 (177)2 跨越设施搭设 (179)3放线 (183)3.5 样板图片 (185)4 导线连接 (186)5紧线及附件连接 (190)第四章接地工程 (196)1 适用范围 (196)2 引用标准 (196)3 设计要求 (196)4施工工艺要点 (197)5 样板图片 (198)第五章架空线路上的电气设备 (201)1隔离开关 (201)2 负荷开关和断路器 (203)3 避雷器 (206)4 线路故障指示器 (208)第一部分变配电土建部分变配电土建部分针对10kV配网变配电新建工程中的室内配电站工程、开关站工程、台架变工程、箱式变以及电缆分支箱工程，提出了土建施工技术要求及措施，具体包括：（1）站区性建筑施工工艺技术要求，包括：护坡和挡土墙等；（2）建筑物施工工艺技术要求，包括：墙体、抹灰、门窗、内装修、外装修、屋面、楼梯及栏杆、电缆沟等；（3）排水工程施工、安装工艺技术要求，包括：建筑雨水立管和室外排水明沟等；（4）通风工程施工、安装工艺技术要求，包括：通风机和风口等；（5）设备基础施工工艺技术要求；（6）台架变工作平台施工工艺技术要求；（7）箱变基础及防撞栏施工工艺技术要求；（8）其他要求，如灭火装置、防虫网和防鼠板等。
第一章室内配电站（开关站）施工工艺要求1 站区性建筑施工工艺技术要求1.1 护坡1.1.1 设计要求（1）挖、填方边坡采用浆砌片石护坡、浆砌片石骨架内铺草皮护坡、铺草皮护坡或三维植被网喷播植草护坡，其中人字形浆砌片石骨架内铺草皮护坡和铺草皮护坡做法见图2-1和图2-2：图1-1-1人字型浆砌片石骨架内铺草皮护坡图1-1-2 铺草皮护坡（2）边坡要做好排水措施，防止雨水冲刷边坡，截水沟按设计图纸要求设置。
（3）浆砌片石采用M5水泥砂浆、MU30片石砌筑。
（4）护坡高度超过8m时，应分级放坡，两级护坡之间需设置1.5~2.0m宽的平台。
（5）浆砌片石护坡在上下左右每隔2m设置泄水孔，呈梅花形交错布置，最下层一排距地面高度不小于300mm，泄水孔进水口处设置不小500X500的反滤层，进水口侧采用碎石或粗砾，外侧采用砂砾或石屑，反滤层外包土工布。
（6）护坡砌石部分每20米设一道伸缩缝，缝宽20mm，由底至顶分企缝，以泡沫塑料板两面浇热沥青隔缝，内外侧为焦油麻刀嵌缝，深40mm。
（7）骨架表面与草皮表面要平顺，骨架应嵌入坡面内，使草皮与骨架密贴，防止地表水沿接缝处渗入使草皮受损。
（8）边坡施工完成应及时完善边坡的排水沟、截洪沟等排水系统，并立即铺设草皮，防止降雨对坡面冲刷造成水土流失、影响边坡的稳定。
（9）三维植被网采用NSS塑料三维土工网，其纵横向拉伸强度不得低于4kN/m，抗光老化等级应达到Ⅲ级。
雨季施工时，应加盖无纺布防护。
1.1.2 施工工艺要点（1）砌石尽量用石块自然形状，保证各轮顶顺交替，上下错缝砌筑，严格保证砂浆水灰比符合要求，填缝紧密，灰浆饱满，砌石面用1:3水泥砂浆勾缝，排水沟侧壁及沟底勾平缝。
（2）草皮最好在春秋或雨季中进行，不宜在冬季施工。
在气候干燥季节，新铺草皮后，应注意浇水至草皮成活为止。
（3）草皮宽20～30cm，长30～50cm，厚5～10cm。
（4）边坡做成台阶状再覆种植土，草皮用木（竹）尖桩钉固，桩长20～30cm，桩粗1～2cm，桩露出表面不小于2cm，每块草皮设4根尖桩固定，距草皮边5cm。
（5）三维植被网埋入边坡平台顶面以下120mm，埋入长度不小于200mm，埋入坡脚土内300mm。
1.1.3 样板图片骨架应有栏水线，流水面与草皮表面平顺图1-1-3 人字型浆砌片石骨架内铺草皮护坡效果图坡脚设浆砌石护脚及排水沟图1-1-4 三维土工网喷播护坡效果图1.2 挡土墙1.2.1 设计要求（1）浆砌块石挡土墙墙身采用MU30毛石砌体，用M7.5水泥砂浆砌结，外墙及墙顶应用1:2水泥砂浆勾凸缝和抹平。
（2）挡土墙一般每隔10~20m设一道变形缝，缝宽20~30mm，缝内沿墙的内、外、顶三面填塞沥青麻丝或涂沥青木板，塞入深度不小于200mm。
（3）不同尺寸挡土墙相接时，墙正面齐平，墙顶面同一标高，水平轴线直通，墙背面则有凹凸，此处应设置变形缝。
（4）挡土墙高低基础相接时，应将地基做成阶梯形，梯级高度不大于0.5m、宽度不小于1m；挡墙底可做成人为的凹凸不平，以提高抗滑稳定性。
（4）挡土墙分段处开挖处理如图：图1-1-5 挡土墙分段处基础处理（5）挡土墙填土应先填墙趾，后填墙背，并应分层夯实，要求每30cm压实为20cm，挡土墙砂浆强度达到70%方能填土。
1.2.2 施工工艺要点（1）毛石过分凸出的尖角部分应用锤打掉；斧刃石(刀口石)必须加工后,方可砌筑。
（2）应将大小不同的石块搭配使用，不得将大石块全部砌在外面，而墙心用小石块填充。
（3）毛石砌体宜分层卧砌，各层石块应利用自然形状经修凿使能与先砌石块错缝搭砌。
（4）砌筑毛石挡墙时，毛石宜平砌，不宜立砌。
每一石块要与左右、上下的石块有叠靠，与前后的石块有交搭，砌缝要错开，使每一石块既稳定又与其四周的其他石块交错搭接，不能有松动、孤立的石块。
（5）毛石砌体必须设置拉结石。
拉结石应均匀分布,相互错开,每0.7m2墙面至少设置一块,且同层内的中距不应大于2m。
拉结石的长度,当墙厚≤400mm，时，应与墙厚相等，当墙厚大于400mm，,可用两块拉结石内外搭接，搭接长度不应小于150mm，且其中一块长度不应小于墙厚的2/3。
（6）毛石墙的第一层及转角处、交接处和洞口处，应用较大的平毛石砌筑。
（7）石砌体所用石块应质地坚实,无风化剥落和裂纹。
石块表面的泥垢和影响粘结的水锈等杂质应清除干净。
（8）石砌体应采用座浆法砌筑。
不准采用层铺法或干砌灌浆法施工。
（9）料石砌筑不准用先铺浆后加垫，即先按灰缝厚度铺上砂浆，再砌石块，最后用垫片来调整石块的位置。
也不得采用先加垫后塞砂浆的砌法，即先用垫片按灰缝厚度将料石垫平，再将砂浆塞入灰缝内。
（10）立缝和石块之间的空隙须用砂浆填捣密实，大的空隙应采用小片石填塞，以确保石块完全被密实砂浆包裹。
（11）砌筑砂浆凝固后，不得再移动或碰撞已砌筑的石块。
如必须移动，再砌筑时，应将原砂浆清理干净，应重新铺砂浆。
（12）毛石砌体每日的砌筑高度不应超过1.2m。
（13）砌筑挡土墙应按设计要求留设泄水孔。
泄水孔应高出地面至少30cm，墙高时可在墙上部加设一排或几排泄水孔。
确保泄水孔的横坡度，以利排水，并随时检查泄水孔是否畅通，若出现堵塞，应及时疏通或返修。
（14）墙后回填土中，应在泄水孔口及附近范围作反滤层，反滤材料的级配应符合设计要求，防止泥土流入。
（15）挡土墙顶土面应有适当坡度，使地表水流向挡土墙外侧面。
1.2.3样板图片外墙采用1:2水泥砂浆勾缝，上下左右每隔2m设泄水孔图1-1-6 挡土墙照片2 建筑物施工工艺技术要求2.1 墙体2.1.1 设计要求（1）墙体砌块材料的强度等级不应低于MU10，不得采用空心砖、多孔砖；墙体砌筑砂浆强度等级不低于M5的混合砂浆，地面以下砌体砌筑砂浆强度不低于M10。
（2）墙体在平面和竖向的布置，宜均匀对称，宜避免形成薄弱层或短柱。
（3）墙体应沿框架柱全高每隔500mm设置2φ6拉筋，拉筋伸入墙内的长度，抗震设防烈度6、7度时不应小于墙长的1/5且不小于700mm，抗震设防烈度8、9度时宜沿墙全长贯通。
（4）墙长大于5m时，墙顶与梁宜有拉结；墙长超过层高2倍时，宜设置钢筋混凝土构造柱；墙高超过4m时，墙体半高宜设置与柱连接且沿墙全长贯通的钢筋混凝土水平系梁。
2.1.2 施工工艺要点（1）墙体砌筑前应检查基础、防潮层或楼板等基层，砌筑位置表面平整、清洁，不得有污染和杂物。
混凝土基体表面凿毛或在表面洒水湿润后涂刷1︰1水泥砂浆（加适量胶粘剂或界面剂）。
（2）墙体砌至距离梁或楼板底部约200mm高时，余下的墙体，至少需隔7日，待下部砌体稳定后再用砖斜砌挤紧，斜砌砖与水平方向夹角宜大于60o。
（3）常温施工时，砌砖前1d应将砖浇水湿润，砖以水浸入表面下10～20mm 深为宜；雨天作业不得使用含水率饱和状态的砖。
（4）砌体一般采用一顺一丁、梅花丁或三顺一丁砌法。
（5）根据弹好的门窗洞口位置线，认真核对窗间墙、垛尺寸，其长度是否符合排砖模数；如不符合模数时，可将门窗口的位置左右移动。
（6）砌砖前应先盘角，每次盘角不要超过五层，新盘的大角及时进行吊、靠，如有偏差要及时调整。
（7）砌体表面平整度：墙体小于等于3m时最大允许偏差5mm，墙体大于3m时最大允许偏差10mm。
（8）砌筑灰缝应横平竖直、砂浆饱满、均匀密实。
