高频感应加热设备应用中的高效节能措施

超高频感应加热设备原理超高频感应加热是一种现代化的加工技术，广泛应用于工业生产中。

它利用高频电流在导体中产生的涡流损耗和焦耳热来实现加热目标物体。

本文将介绍超高频感应加热设备的原理及其应用。

一、超高频感应加热设备的基本原理超高频感应加热设备是由发生器、感应线圈、电容器、传输电缆以及加热工作台等组成。

其基本工作原理是通过感应线圈在高频交流电磁场中产生涡流，并将电能转化为热能。

涡流产生的能量主要用于加热金属或其它导电材料。

具体而言，当高频电流通过感应线圈时，感应线圈内部产生高频交流电磁场。

当被加热的目标物体进入感应线圈的磁场内时，目标物体中的电子会受到磁场的影响，进而引发电子的运动。

根据法拉第电磁感应定律，运动的电子会在导体内产生涡流。

由于涡流的阻力，电能会被转化为热能，从而使目标物体产生加热效应。

二、超高频感应加热设备的优点和应用超高频感应加热设备具有以下几个优点：1. 高效加热：超高频感应加热设备加热速度快，加热效率高。

因为其主要通过涡流损耗和焦耳热产生加热效应，能够迅速将能量传递到目标物体中，无需预热过程，大大提高了生产效率。

2. 精确控制：超高频感应加热设备可以根据需要精确控制加热温度和时间。

通过调节发生器的频率和功率，可以实现对加热过程的精确控制，确保产品的质量和稳定性。

3. 环保节能：超高频感应加热设备使用电能进行加热，无燃烧产生的废气、废水和废渣等污染物，相比传统的燃烧加热方式更加环保。

由于加热速度快，没有能量损失，能够有效节约能源。

超高频感应加热设备在工业生产中有广泛应用，例如：1. 金属加工：超高频感应加热设备可用于金属熔炼、锻造和淬火等工艺。

它可以实现快速加热和精确控制，提高金属加工的效率和质量。

2. 焊接和烧结：超高频感应加热设备可用于焊接和烧结工艺。

它能够实现局部加热和快速加热，可将热量集中在焊接接头或烧结颗粒上，提高焊接或烧结的质量和强度。

3. 粉末冶金：超高频感应加热设备可用于粉末冶金工艺。

高频感应加热炉安全操作规程一、前言高频感应加热炉在工业生产中广泛应用，因其高效、节能、环保等优势，是许多企业的首选加热设备。

然而，由于高频电磁波的特殊性质，高频感应加热炉的安全问题也备受关注。

为了确保设备和人身安全，本文将介绍高频感应加热炉的安全操作规程。

二、设备安装前的准备工作1. 安装地点须平稳坚实，离墙、管道等障碍物应符合规定距离，以确保设备不会倾斜或吸附电磁波而造成损坏。

2. 高频感应加热炉应安装在排风系统完备的房间内，以便排除烟气、废气等产生的废气及热量。

3. 设备的安装位置应保证操作方便，维护及更换零件时不会造成阻碍或危险。

4. 在设备周围应设置阻挡栏等措施，以避免接近设备时受到电磁辐射的损害。

5. 高频感应加热炉所连接的电源电线、电磁线圈及水、气管路的内外壁，应符合安全标准，设备内壁必须采用不易吸附废气的材质，如304、316不锈钢等，以确保设备的安全性能。

6. 设备室内应安装有灭火器材，以应对突发火灾的情况。

三、设备操作时的安全注意事项1. 在使用前请先检查所有电气设备、水、气管路是否已接好并处于正常工作状态。

2. 开始加热前应确保被加热物位于炉内中心位置，以保证热传递均匀，避免局部超温损坏。

3. 当设备工作时，请勿触摸电磁圈和被加热物，以防电磁波对人体产生危害。

4. 高频感应加热炉的工作台面及底部禁止放入磁性物品，以防止磁物质在高频电场中磁化而对设备造成损坏。

5. 对于工作时出现的异常情况，如：电气故障、水、气泵停止或异常等，请及时切断电源并联系专业维修人员进行检修。

6. 工作结束后，请清理工作面，关闭炉内水、气路阀门、切断电源。

如需长期停机，请清理设备内壁并排出炉内水，以防生锈损坏。

四、维护及保养1. 每加热工作小时后，请清理设备内壁和水路，保证工作环境的卫生。

2. 定期清洗电气控制及电磁部件，保持其良好的工作状态。

3. 定期检查电气接线、水、气管路，如有发现异常情况，请及时通知专业维修人员进行处理。

中频感应加热炉设备简介及使用注意事项设备简介中频感应加热炉是一种将工频50HZ交流电转变为中频（300HZ以上至20K HZ）的电源装置，把三相工频交流电，整流后变成直流电，再把直流电变为可调节的中频电流，供给由电容和感应线圈里流过的中频交变电流，在感应圈中产生高密度的磁力线，并切割感应圈里盛放的金属材料，在金属材料中产生很大的涡流。

这种涡流同样具有中频电流的一些性质，即，金属自身的自由电子在有电阻的金属体里流动要产生热量。

例如，把一根金属圆柱体放在有交变中频电流的感应圈里，金属圆柱体没有与感应线圈直接接触，通电线圈本身温度已很低，可是圆柱体表面被加热到发红，甚至熔化，而且这种发红和熔化的速度只要调节频率大小和电流的强弱就能实现。

如果圆柱体放在线圈中心，那么圆柱体周边的温度是一样的，圆柱体加热和熔化也没有产生有害气体、强光污染环境。

中频电炉广泛用于有色金属的熔炼，主要用在熔炼钢、合金钢、特种钢、铸铁等黑色金属材料以及不锈钢、锌等有色金属材料的熔炼，也可用于铜、铝等有色金属的熔炼和升温，保温，并能和高炉进行双联运行。

锻造加热用于棒料、圆钢，方钢，钢板的透热，补温，兰淬下料在线加热，局部加热，金属材料在线锻造（如齿轮、半轴连杆、轴承等精锻）、挤压、热轧、剪切前的加热、喷涂加热、热装配以及金属材料整体的调质、退火、回火等。

热处理主要供轴类（直轴、变径轴，凸轮轴、曲轴、齿轮轴等）；齿轮类；套、圈、盘类；机床丝杠；导轨；平面；球头；五金工具等多种机械（汽车、摩托车）零件的表面热处理及金属材料整体的调质、退火、回火等。

中频感应加热炉是一种将工频50HZ交流电转变为中频（300HZ以上至1000HZ）的电源装置，把三相工频交流电，整流后变成直流电，再把直流电变为可调节的中频电流，供给由电容和感应线圈里流过的中频交变电流，在感应圈中产生高密度的磁力线，并切割感应圈里盛放的金属材料，在金属材料中产生很大的涡流。

由于中频感应加热的原理为电磁感应，其热量在工件内自身产生，普通工人用中频电炉上班后十分钟即可进行锻造任务的连续工作，不需烧炉专业工人提前进行烧炉和封炉工作。

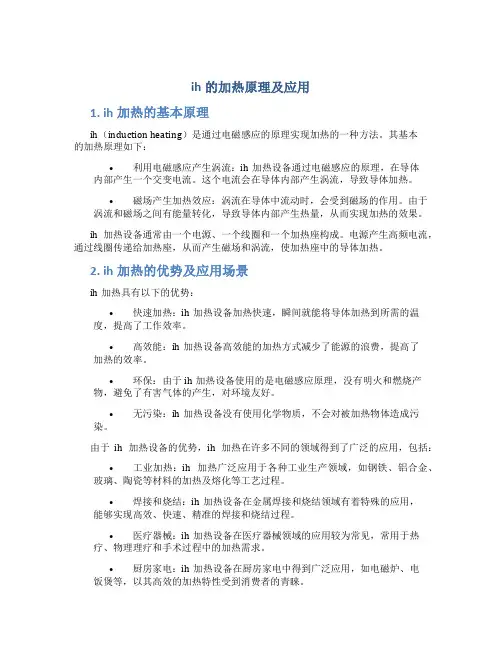

ih的加热原理及应用1. ih加热的基本原理ih（induction heating）是通过电磁感应的原理实现加热的一种方法。

其基本的加热原理如下：•利用电磁感应产生涡流：ih加热设备通过电磁感应的原理，在导体内部产生一个交变电流。

这个电流会在导体内部产生涡流，导致导体加热。

•磁场产生加热效应：涡流在导体中流动时，会受到磁场的作用。

由于涡流和磁场之间有能量转化，导致导体内部产生热量，从而实现加热的效果。

ih加热设备通常由一个电源、一个线圈和一个加热座构成。

电源产生高频电流，通过线圈传递给加热座，从而产生磁场和涡流，使加热座中的导体加热。

2. ih加热的优势及应用场景ih加热具有以下的优势：•快速加热：ih加热设备加热快速，瞬间就能将导体加热到所需的温度，提高了工作效率。

•高效能：ih加热设备高效能的加热方式减少了能源的浪费，提高了加热的效率。

•环保：由于ih加热设备使用的是电磁感应原理，没有明火和燃烧产物，避免了有害气体的产生，对环境友好。

•无污染：ih加热设备没有使用化学物质，不会对被加热物体造成污染。

由于ih加热设备的优势，ih加热在许多不同的领域得到了广泛的应用，包括：•工业加热：ih加热广泛应用于各种工业生产领域，如钢铁、铝合金、玻璃、陶瓷等材料的加热及熔化等工艺过程。

•焊接和烧结：ih加热设备在金属焊接和烧结领域有着特殊的应用，能够实现高效、快速、精准的焊接和烧结过程。

•医疗器械：ih加热设备在医疗器械领域的应用较为常见，常用于热疗、物理理疗和手术过程中的加热需求。

•厨房家电：ih加热设备在厨房家电中得到广泛应用，如电磁炉、电饭煲等，以其高效的加热特性受到消费者的青睐。

•汽车制造：ih加热设备在汽车制造领域应用广泛，用于汽车零部件的加热和焊接，提高了生产效率和产品质量。

3. ih加热的发展趋势随着工业技术的不断发展，ih加热设备也在不断改进和创新。

未来的发展趋势如下：•精确控温：ih加热设备将更加注重对加热温度的精确控制，通过先进的传感器和控制系统实现加热温度的自动调节。

高频感应加热机操作说明高频感应加热机是一种利用电磁感应原理将电能转化为热能的设备。

它具有加热速度快、效率高、操作简便等特点，在工业生产中得到广泛应用。

本文将详细介绍高频感应加热机的操作步骤和注意事项，以确保正常使用和安全操作。

一、设备准备1. 确保电源供应符合设备要求，并与电源接线正常。

2. 检查加热线圈和工作台面，确保无杂质和损坏。

3. 打开机箱，检查内部排线的牢固性，排除电缆松动或损坏的情况。

二、设备操作1. 打开高频感应加热机主机电源开关，待主机指示灯亮起后，说明设备已处于待机状态。

2. 将待加热工件放置在加热线圈中央，确保工件与线圈之间的距离适当。

3. 调节设备控制面板上的参数，包括加热时间、功率和温度等，根据实际需求进行设置。

4. 确认参数无误后，按下开始按钮，设备开始工作，加热过程开始。

5. 在加热过程中，可通过控制面板上的显示屏实时监控温度、功率等参数变化。

6. 加热完成后，设备会自动停止工作，此时可以关闭设备电源开关。

三、操作注意事项1. 在操作设备之前，必须穿戴好个人防护用具，如工作服、手套、护目镜等。

2. 使用高频感应加热机时，应避免长时间开启设备，以免过热造成设备损坏或不必要的能源浪费。

3. 操作过程中不可将金属物品、磁性物体等放置在加热线圈附近，以防止干扰设备正常工作或发生意外事故。

4. 加热过程中，不可随意触摸加热线圈和工作台面，以免造成烫伤。

5. 设备使用完毕后，及时清理工作台面和加热线圈，确保设备整洁干净。

6. 如遇设备故障或异常情况，应立即停止使用，并通知相关维修人员进行检修或维护。

四、安全防护措施1. 本设备必须由专业人员操作，并按照规定使用。

2. 请勿将易燃、易爆或有害物质放置在设备附近。

3. 在使用设备时，应保持室内通风良好，防止积聚的气体引起不必要的危险。

4. 严禁在设备运行过程中打开机箱或触摸内部零部件，以免触电或其他意外事故发生。

5. 设备故障时，应及时切断电源，并请专业人员进行维修。

中频感应加热炉毕业设计1. 引言中频感应加热炉是一种高效能、节能、环保的加热设备，广泛应用于冶金、机械、汽车、电子等行业。

本文将介绍中频感应加热炉的毕业设计方案，包括设计目标、设计原理、关键技术及实施方案等。

2. 设计目标本毕业设计的主要目标是设计一个中频感应加热炉，能够快速、均匀地加热金属材料，并实现温度控制，以满足生产工艺要求。

具体设计目标如下： - 定时定温功能：能够按照设定的时间和温度参数进行加热控制； - 高效能加热：能够快速将金属材料加热至设定温度，提高生产效率； - 温度控制精度：能够实现对加热过程中温度的精确控制，保证产品的质量； - 环保节能：通过合理的设计，减少能源消耗和二氧化碳排放。

3. 设计原理中频感应加热炉的加热原理是利用交流电产生的磁场感应金属材料内部的涡流，从而使金属材料发生加热。

具体的设计原理如下： - 电源系统：使用中频交流电作为电源，通过电流传感器感应电流大小，进而通过控制器控制电源输出功率； - 磁场产生系统：通过感应线圈产生强磁场，使金属材料内部发生涡流，从而实现加热； - 温度控制系统：通过热电偶或红外测温器测量加热物体的温度，并通过控制器控制功率大小，以实现温度的控制。

4. 关键技术为了实现设计目标，需要掌握以下关键技术： - 中频功率控制技术：通过控制电源输出功率的大小，实现加热过程中温度的控制； - 磁场感应技术：设计合理的感应线圈，使金属材料内部产生均匀的涡流，以实现均匀加热； - 温度测量与控制技术：使用热电偶或红外测温器对加热物体的温度进行实时测量，并通过控制器调节功率以实现温度的控制； - 故障诊断与保护技术：通过故障诊断技术对设备进行监测和检修，确保设备的正常运行，并通过保护措施保护设备免受过压、过流等异常情况的影响。

5. 实施方案基于以上设计目标和关键技术，本文提出以下实施方案：1. 设计一个中频感应加热炉的整体结构，包括电源系统、磁场产生系统和温度控制系统； 2. 选择合适的电源系统，包括中频交流电源和相应的电流传感器； 3. 设计感应线圈，并进行磁场分析和优化，确保金属材料内部涡流均匀； 4. 选择合适的温度测量与控制技术，包括热电偶或红外测温器，并设计相应的控制器； 5. 设计故障诊断与保护系统，包括故障监测和保护措施，确保设备的安全运行； 6. 进行实验验证，测试设备的加热效果和温度控制精度，进行性能评估和优化。

高频感应炉是一种先进的加热设备，其原理主要是利用高频电磁场在金属中产生涡流，从而对金属进行加热。

以下是高频感应炉原理的详细解析：一、工作原理高频感应炉由电源、感应器和控制系统等组成。

电源提供高频交流电，通过感应器产生高频电磁场。

当金属材料放入该电磁场中时，金属材料内部将产生涡流，从而使金属材料迅速加热。

控制系统的任务是根据实际需要调节电源的频率和功率，以达到所需的加热效果。

高频感应炉的工作原理主要基于电磁感应原理。

以下是其工作过程的详细描述：高频感应炉通常由电源、感应器（加热线圈）和控制系统组成。

电源提供高频交流电，这个交流电通过感应器，感应器通常是用紫铜管绕制成环状或其它形状的加热线圈。

在线圈内，交流电产生一个极性瞬间变化的强磁束。

当被加热的金属材料（如金、银、铜、铁、铝等）被放置在这个强磁束中时，磁束会贯通整个被加热物体。

在被加热物体的内部，与加热电流相反的方向上会产生相对应的很大涡电流，这是由于电磁感应作用导致的。

被加热物体内存在的电阻使得涡电流在流动过程中产生大量的焦耳热，从而使得物体自身的温度迅速上升。

通过控制系统，可以根据实际需要调节电源的频率和功率，以达到所需的加热效果。

高频感应炉的加热方式具有高效、快速、非接触式加热等优点，因此在金属熔炼、焊接、表面淬火等加工和热处理过程中得到广泛应用。

在热处理过程中，高频感应炉可用于各种金属的局部或整体淬火、退火、回火、透热等处理。

在热成型过程中，可用于整件锻打、局部锻打、热镦、热轧等操作。

在焊接过程中，可用于各种金属制品的钎焊、刀具刀片、锯片锯齿的焊接以及同种或异种金属的焊接。

在金属熔炼过程中，高频感应炉可用于金、银、铜、铁、铝等金属的熔炼和铸造。

总的来说，高频感应炉通过电磁感应原理实现对金属材料的快速、高效、非接触式加热，是一种理想的加热工艺设备。

二、优点高效节能：由于高频感应炉采用电磁场直接加热金属，避免了传统热传导方式中的热量散失，因此能源利用率极高，可达到90%以上。

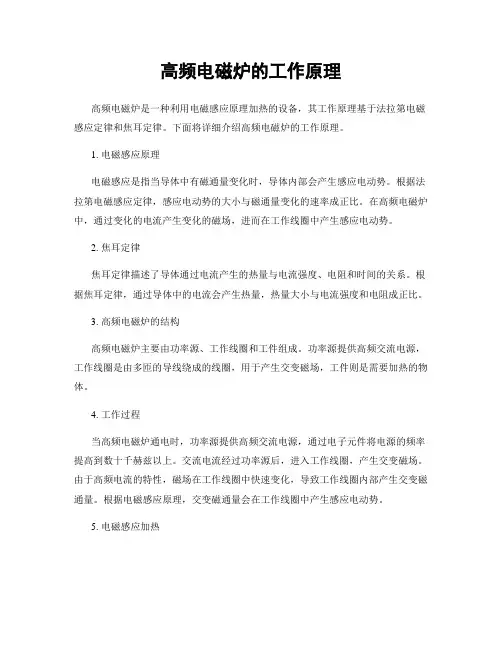

高频电磁炉的工作原理高频电磁炉是一种利用电磁感应原理加热的设备，其工作原理基于法拉第电磁感应定律和焦耳定律。

下面将详细介绍高频电磁炉的工作原理。

1. 电磁感应原理电磁感应是指当导体中有磁通量变化时，导体内部会产生感应电动势。

根据法拉第电磁感应定律，感应电动势的大小与磁通量变化的速率成正比。

在高频电磁炉中，通过变化的电流产生变化的磁场，进而在工作线圈中产生感应电动势。

2. 焦耳定律焦耳定律描述了导体通过电流产生的热量与电流强度、电阻和时间的关系。

根据焦耳定律，通过导体中的电流会产生热量，热量大小与电流强度和电阻成正比。

3. 高频电磁炉的结构高频电磁炉主要由功率源、工作线圈和工件组成。

功率源提供高频交流电源，工作线圈是由多匝的导线绕成的线圈，用于产生交变磁场，工件则是需要加热的物体。

4. 工作过程当高频电磁炉通电时，功率源提供高频交流电源，通过电子元件将电源的频率提高到数十千赫兹以上。

交流电流经过功率源后，进入工作线圈，产生交变磁场。

由于高频电流的特性，磁场在工作线圈中快速变化，导致工作线圈内部产生交变磁通量。

根据电磁感应原理，交变磁通量会在工作线圈中产生感应电动势。

5. 电磁感应加热感应电动势会在工件中产生涡流，涡流会在导体内部产生电阻，根据焦耳定律，电阻产生的热量会使工件温度升高。

涡流的大小与工作线圈的磁场强度和频率成正比，电阻的大小与工件的材料和形状有关。

6. 加热效果高频电磁炉的加热效果主要取决于以下因素：- 工作线圈的设计：线圈的匝数、形状和布局会影响磁场的分布和强度，从而影响加热效果。

- 工作频率：高频电磁炉的工作频率通常在数十千赫兹以上，频率越高，涡流产生的热量越大。

- 工件的特性：工件的材料、形状和尺寸会影响电磁感应加热的效果。

7. 优点和应用领域高频电磁炉具有以下优点：- 快速加热：高频电磁炉的加热速度快，能够在短期内将工件加热到所需温度。

- 高效节能：由于电磁感应加热的特性，高频电磁炉的能量利用率高，能够节约能源。

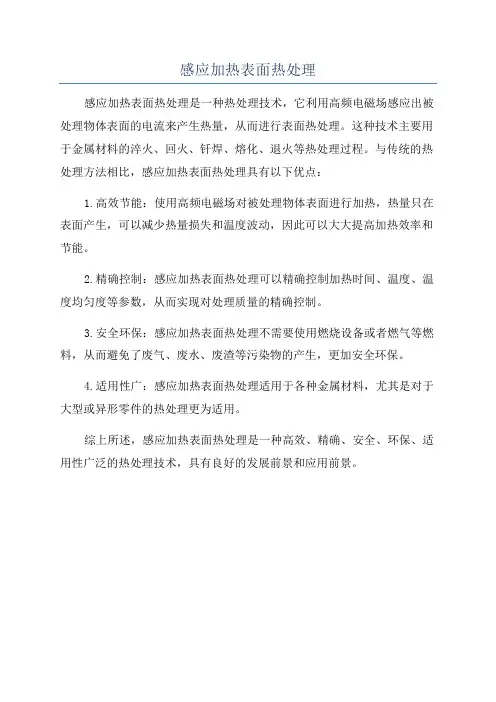

感应加热表面热处理
感应加热表面热处理是一种热处理技术，它利用高频电磁场感应出被处理物体表面的电流来产生热量，从而进行表面热处理。

这种技术主要用于金属材料的淬火、回火、钎焊、熔化、退火等热处理过程。

与传统的热处理方法相比，感应加热表面热处理具有以下优点：
1.高效节能：使用高频电磁场对被处理物体表面进行加热，热量只在表面产生，可以减少热量损失和温度波动，因此可以大大提高加热效率和节能。

2.精确控制：感应加热表面热处理可以精确控制加热时间、温度、温度均匀度等参数，从而实现对处理质量的精确控制。

3.安全环保：感应加热表面热处理不需要使用燃烧设备或者燃气等燃料，从而避免了废气、废水、废渣等污染物的产生，更加安全环保。

4.适用性广：感应加热表面热处理适用于各种金属材料，尤其是对于大型或异形零件的热处理更为适用。

综上所述，感应加热表面热处理是一种高效、精确、安全、环保、适用性广泛的热处理技术，具有良好的发展前景和应用前景。

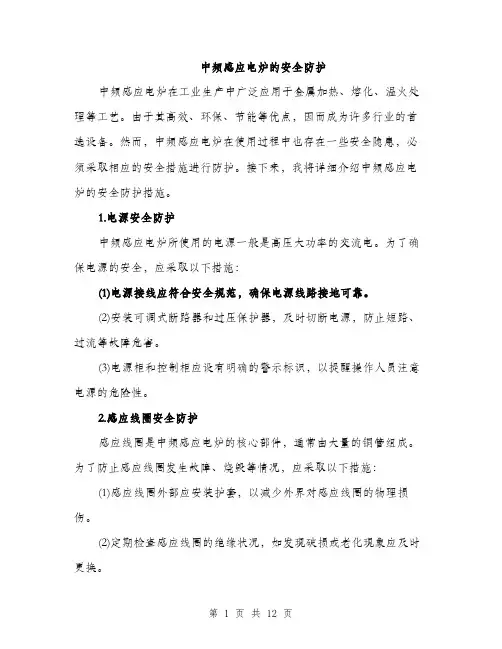

中频感应电炉的安全防护中频感应电炉在工业生产中广泛应用于金属加热、熔化、温火处理等工艺。

由于其高效、环保、节能等优点，因而成为许多行业的首选设备。

然而，中频感应电炉在使用过程中也存在一些安全隐患，必须采取相应的安全措施进行防护。

接下来，我将详细介绍中频感应电炉的安全防护措施。

1.电源安全防护中频感应电炉所使用的电源一般是高压大功率的交流电。

为了确保电源的安全，应采取以下措施：(1)电源接线应符合安全规范，确保电源线路接地可靠。

(2)安装可调式断路器和过压保护器，及时切断电源，防止短路、过流等故障危害。

(3)电源柜和控制柜应设有明确的警示标识，以提醒操作人员注意电源的危险性。

2.感应线圈安全防护感应线圈是中频感应电炉的核心部件，通常由大量的铜管组成。

为了防止感应线圈发生故障、烧毁等情况，应采取以下措施：(1)感应线圈外部应安装护套，以减少外界对感应线圈的物理损伤。

(2)定期检查感应线圈的绝缘状况，如发现破损或老化现象应及时更换。

(3)感应线圈两端应连接可靠的接头，以方便维修和更换。

3.冷却系统安全防护中频感应电炉使用高功率的电源，在工作过程中会产生大量的热量。

为了保证电炉正常运行，必须采取有效的冷却措施。

以下是一些常用的冷却系统安全防护方法：(1)冷却水供应应符合要求，不能超过设备所允许的最高温度和压力。

(2)冷却水的流量应能满足电炉的冷却需求，定期检查冷却水管道的通畅性，如发现堵塞应及时清理。

(3)冷却水系统应安装过压保护器和温度保护器，及时切断电源，防止冷却水温度过高导致设备损坏。

4.安全警报和报警系统为了防止中频感应电炉在工作过程中发生事故，应设置相应的安全警报和报警系统，如：(1)安装温度传感器，当温度过高时，发出警报并切断电源。

(2)安装过流保护器，当电流过大时，发出警报并切断电源。

(3)安装烟雾探测器，当发生烟雾或火灾时，发出警报并切断电源。

5.操作人员安全防护中频感应电炉的操作人员在操作过程中应特别注意安全，需要采取以下安全防护措施：(1)穿戴防护服和防护手套，以防止触电、热烫伤等事故。
