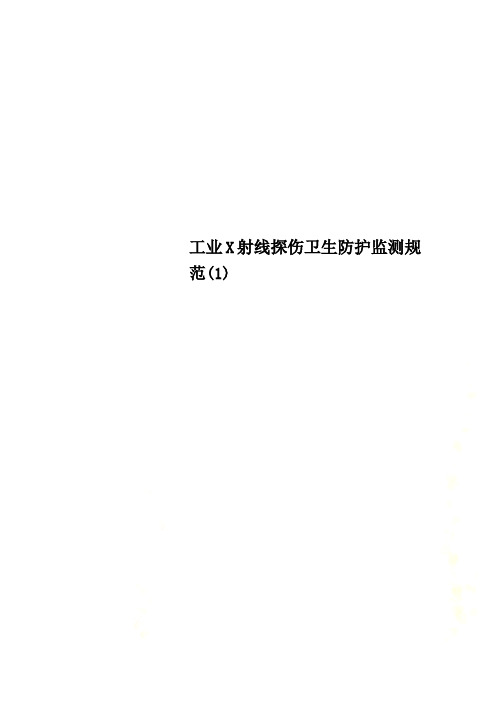

工业X射线探伤卫生防护监测规范(1)工业X射线探伤卫生防护监测规范Radiological protection monitoring procedure for industrial X-raydetectionGBZ150-2002前言根据《中华人民共和国职业病防治法》制定本标准。
原标准GB/T17150-1997与本标准不一致的，以本标准为准。
为准确实施国家职业卫生标准GBZ117-2002《工业X射线探伤卫生防护标准》，保障X射线探伤卫生防护工作人员及探伤场所相关联人员的健康与安全，起草了这一工业X射线探伤的放射卫生防护监测规范，以便统一监测的项目、方法和周期，成为上述放射卫生防护标准的配套技术规范。
本标准的附录A、附录B是资料性附录，附录C、附录D规范性是附录。
本标准由中华人民共和国卫生部提出并归口。
本标准起草单位:上海市疾病预防控制中心。
本标准主要起草人:朱永康。
本标准由中华人民共和国卫生部负责解释。
1 范围本标准规定了工业X射线探伤装置及探伤作业场所的放射卫生防护监测方法。
本标准适用于生产和使用500kV以下工业X射线探伤装置的放射卫生防护监测。
2 引用标准下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版木。
凡不注日期的引用文件，其最新版本适用于本标准。
GBZ117 工业X射线探伤卫生防护标准3 总则3.1 监测目的本标准根据GBZ117的要求，确定了工业X射线探伤的放射卫生防护监测和有关检查的项目、方法和周期，并对结果进行评价。
3.2 监测仪器3.2.1 监测仪器检定用于工业X射线探伤装置放射防护监测的仪器，每年至少由法定计量部门检定一次，并取得合格使用证明书。
有效期内的监测仪器经可能涉及计量刻度的重大维修后，必须重新进行检定。
3.2.2 监测仪器性能要求用于监测散漏辐射的仪器应具备下列主要性能:a)最小量程0～10μGy·h-1;b)能量响应30～500keV±30%;c)读数响应时间小于15s。

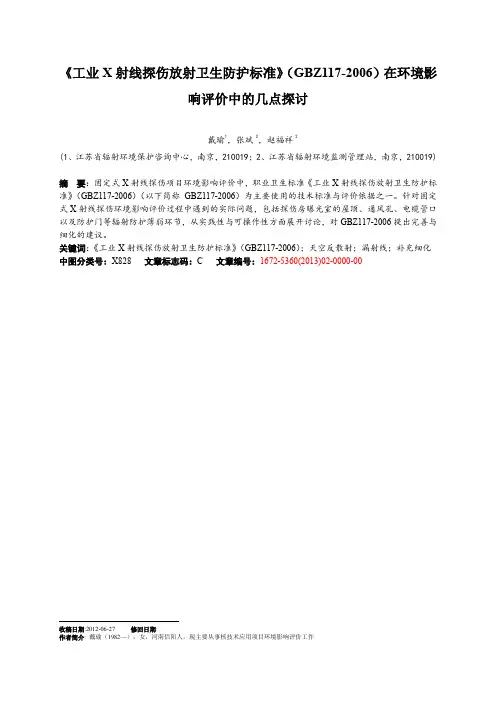

《工业X射线探伤放射卫生防护标准》（GBZ117-2006）在环境影响评价中的几点探讨戴瑜1，张斌2，赵福祥2(1、江苏省辐射环境保护咨询中心，南京，210019；2、江苏省辐射环境监测管理站，南京，210019)摘要：固定式X射线探伤项目环境影响评价中，职业卫生标准《工业X射线探伤放射卫生防护标准》（GBZ117-2006）（以下简称GBZ117-2006）为主要使用的技术标准与评价依据之一。
针对固定式X射线探伤环境影响评价过程中遇到的实际问题，包括探伤房曝光室的屋顶、通风孔、电缆管口以及防护门等辐射防护薄弱环节，从实践性与可操作性方面展开讨论，对GBZ117-2006提出完善与细化的建议。
关键词：《工业X射线探伤放射卫生防护标准》（GBZ117-2006）；天空反散射；漏射线；补充细化中图分类号：X828文章标志码：C 文章编号：1672-5360(2013)02-0000-00收稿日期:2012-06-27 修回日期:作者简介: 戴瑜（1982—），女，河南信阳人，现主要从事核技术应用项目环境影响评价工作1工业X射线探伤的环境影响评价概述江苏省是核技术应用项目大省，随着经济的高速发展，辐射工作单位每年也以近10%的速度递增[1]。
核技术应用项目环境影响评价旨在通过分析核技术应用项目建成运行后可能对环境产生的影响，提出辐射污染防治对策和措施[2]。
通过对核技术应用项目开展环境影响评价，有助于加强辐射管理，保证核技术应用项目选址和布局的合理性，预防放射性污染，减少辐射事故，消除辐射环境的潜在危害以及保障人体健康、改善辐射环境质量状况[3]。
工业X射线探伤为Ⅱ类射线装置中应用最广泛的项目类型之一，在锅炉压力容器及石油化工等行业中属不可或缺的检测手段，从业人员数量也较多。
基于以上原因，工业X射线探伤的辐射环境影响评价也是核技术应用项目环境影响评价中最常见的项目。
根据探伤的场所，工业X射线探伤分为固定式X射线探伤和移动式X 射线探伤。

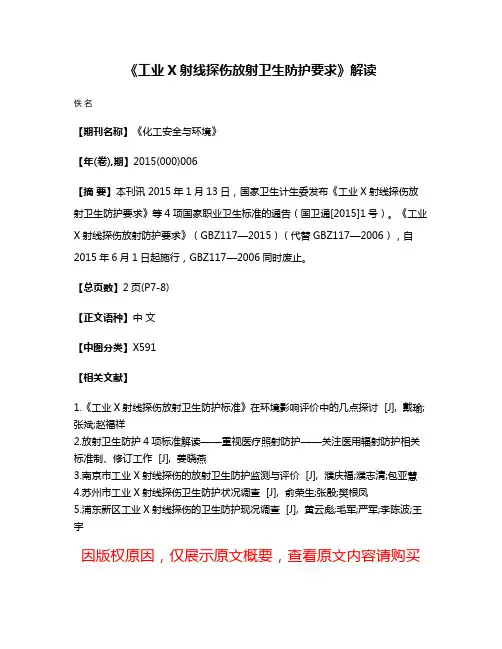

《工业X射线探伤放射卫生防护要求》解读
佚名
【期刊名称】《化工安全与环境》
【年(卷),期】2015(000)006
【摘要】本刊讯2015年1月13日，国家卫生计生委发布《工业X射线探伤放射卫生防护要求》等4项国家职业卫生标准的通告（国卫通[2015]1号）。
《工业X射线探伤放射防护要求》（GBZ117—2015）（代替GBZ117—2006），自2015年6月1日起施行，GBZ117—2006同时废止。
【总页数】2页(P7-8)
【正文语种】中文
【中图分类】X591
【相关文献】
1.《工业X射线探伤放射卫生防护标准》在环境影响评价中的几点探讨 [J], 戴瑜;张斌;赵福祥
2.放射卫生防护4项标准解读——重视医疗照射防护——关注医用辐射防护相关标准制、修订工作 [J], 姜晓燕
3.南京市工业X射线探伤的放射卫生防护监测与评价 [J], 濮庆福;濮志清;包亚慧
4.苏州市工业X射线探伤卫生防护状况调查 [J], 俞荣生;张殷;樊根凤
5.浦东新区工业X射线探伤的卫生防护现况调查 [J], 黄云彪;毛军;严军;李陈波;王宇
因版权原因，仅展示原文概要，查看原文内容请购买。

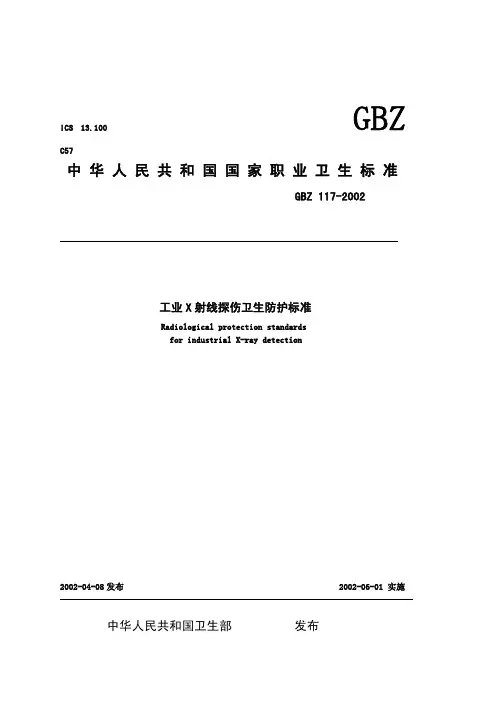

ICS 13.100 GBZ C57中 华 人 民 共 和 国 国 家 职 业 卫 生 标 准GBZ 117-2002工业X射线探伤卫生防护标准Radiological protection standardsfor industrial X-ray detection2002-04-08发布 2002-06-01 实施 中华人民共和国卫生部 发布目 次前言1 范围2 规范性引用文件3 术语和定义4 X射线探伤装置的放射卫生防护要求5 X射线探伤作业场所的放射卫生防护要求6 放射防护监测附录A（资料性附录） X射线防护材料半值层附录B（规范性附录） X射线现场作业控制区与管理区的确定前 言根据《中华人民共和国职业病防治法》制定本标准。
原标准GB16357-1996与本标准不一致的，以本标准为准。
本标准第4～6章和附录B是强制性内容，其余为推荐性内容。
本标准的附录A是资料性附录，附录B是规范性附录。
本标准由卫生部提出并归口。
本标准起草单位：山东省医学科学院放射医学研究所、丹东仪表研究所。
本标准主要起草人：苏协铭、贺国栋、邓大平、邱玉会等。
本标准由卫生部负责解释。
GBZ 117-2002工业X射线探伤卫生防护标准1范围本标准规定了工业X射线探伤装置和探伤作业场所及有关人员的放射卫生防护要求。
本标准适用于500kV以下的工业X射线探伤装置（以下简称X射线装置）的生产和使用。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡不注日期的引用文件，其最新版本适用于本标准。
GB 8703 辐射防护规定3术语和定义下列术语和定义适用于本标准。
3.1X射线专用探伤室探伤X-ray defect detecting in the room for special use在专用探伤室对物体内部缺陷进行X射线透照检查的工作过程。
工业x射线探伤防护标准
工业X射线探伤防护标准。
工业X射线探伤是一种常见的无损检测方法，广泛应用于工业制造领域。
在进行X射线探伤时，我们必须要重视防护标准，以确保工作人员和周围环境的安全。
本文将介绍工业X射线探伤防护标准的相关内容，希望能够对相关人员有所帮助。
首先，工业X射线探伤防护标准的制定是基于国家相关法律法规和标准的要求，旨在保障工作人员的健康和安全。
根据《辐射防护管理条例》等相关法规，工业X 射线探伤必须符合一定的防护标准，包括设备防护、场所防护、个人防护等方面的要求。
其次，对于X射线探伤设备的防护，我们需要确保设备的辐射剂量符合国家标准，并且设备必须经过定期的检测和维护。
在使用过程中，操作人员必须严格遵守操作规程，确保设备的安全运行。
此外，对于X射线探伤场所的防护也是至关重要的。
工作场所必须设置明显的辐射警示标识，并且必须定期进行辐射环境监测。
对于工作场所的布局和防护措施也有严格的规定，以确保周围环境和其他工作人员不会受到辐射的影响。
在个人防护方面，操作人员必须配备符合国家标准的防护用具，包括防护服、
手套、护目镜等。
在操作过程中，必须严格按照操作规程进行，并且定期接受相关的辐射防护培训，以提高对辐射防护的意识和能力。
总的来说，工业X射线探伤防护标准是确保工作人员和周围环境安全的重要保障措施。
只有严格遵守相关的防护标准和规定，才能有效地预防辐射对人体和环境造成的危害。
希望相关人员能够重视工业X射线探伤防护标准，确保工作过程中
的安全和健康。
工业x射线探伤放射卫生防护标准下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!工业X射线探伤放射卫生防护标准导言工业X射线探伤技术在现代制造业中发挥着不可或缺的作用，但其应用也伴随着一定的辐射危害。
工业x射线探伤放射卫生防护标准工业X射线探伤放射卫生防护标准。
工业X射线探伤是一种常见的无损检测方法，广泛应用于航空航天、核工业、汽车制造、管道建设等领域。
然而，X射线具有一定的放射危害性，因此在进行X 射线探伤时，必须严格遵守相关的放射卫生防护标准，以确保操作人员和周围环境的安全。
首先，对于从事工业X射线探伤的操作人员，必须接受专业的放射卫生防护培训，并持有相应的资质证书。
在操作过程中，操作人员必须穿戴符合标准的防护服和防护眼镜，以减少X射线对人体的直接照射。
另外，操作人员还应定期接受放射卫生检测，确保身体健康状况符合相关标准。
其次，工业X射线探伤设备必须经过定期的安全检测和维护，确保设备的辐射剂量符合国家标准，并且设备本身不会存在辐射泄漏的风险。
在进行X射线探伤时，必须设置专门的辐射区域，并采取有效的屏蔽措施，以防止辐射对周围人员造成伤害。
另外，工业X射线探伤场所必须设置明显的辐射警示标识，警示周围人员注意辐射风险，并且限制未经授权人员的进入。
对于周围环境，必须进行定期的环境辐射监测，确保X射线探伤不会对环境造成污染和危害。
此外，工业X射线探伤放射卫生防护还需要注意辐射剂量的监测和记录。
对于每次X射线探伤作业，必须记录操作人员接受的辐射剂量，以便及时评估操作人员的辐射暴露情况。
同时，还需要对探伤设备的辐射剂量进行监测和记录，确保设备的辐射剂量不会超出安全标准。
总的来说，工业X射线探伤放射卫生防护标准是保障X射线探伤作业安全的重要保障。
只有严格遵守相关标准和规定，才能有效地保护操作人员和周围环境的安全，确保X射线探伤作业的顺利进行。
希望所有从事工业X射线探伤的人员都能充分认识到放射卫生防护的重要性，做好相关的防护措施，共同维护好工作环境的安全和稳定。

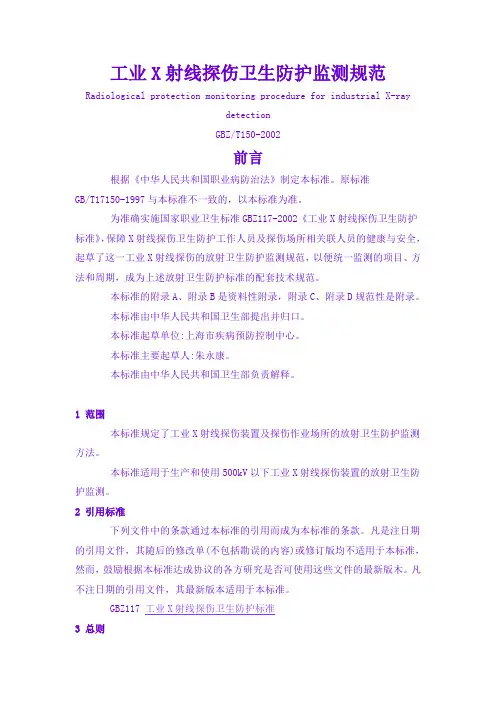

工业X射线探伤卫生防护监测规范Radiological protection monitoring procedure for industrial X-raydetectionGBZ/T150-2002前言根据《中华人民共和国职业病防治法》制定本标准。
原标准GB/T17150-1997与本标准不一致的，以本标准为准。
为准确实施国家职业卫生标准GBZ117-2002《工业X射线探伤卫生防护标准》，保障X射线探伤卫生防护工作人员及探伤场所相关联人员的健康与安全，起草了这一工业X射线探伤的放射卫生防护监测规范，以便统一监测的项目、方法和周期，成为上述放射卫生防护标准的配套技术规范。
本标准的附录A、附录B是资料性附录，附录C、附录D规范性是附录。
本标准由中华人民共和国卫生部提出并归口。
本标准起草单位:上海市疾病预防控制中心。
本标准主要起草人:朱永康。
本标准由中华人民共和国卫生部负责解释。
1 范围本标准规定了工业X射线探伤装置及探伤作业场所的放射卫生防护监测方法。
本标准适用于生产和使用500kV以下工业X射线探伤装置的放射卫生防护监测。
2 引用标准下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版木。
凡不注日期的引用文件，其最新版本适用于本标准。
GBZ117 工业X射线探伤卫生防护标准3 总则3.1 监测目的本标准根据GBZ117的要求，确定了工业X射线探伤的放射卫生防护监测和有关检查的项目、方法和周期，并对结果进行评价。
3.2 监测仪器3.2.1 监测仪器检定用于工业X射线探伤装置放射防护监测的仪器，每年至少由法定计量部门检定一次，并取得合格使用证明书。
有效期内的监测仪器经可能涉及计量刻度的重大维修后，必须重新进行检定。
3.2.2 监测仪器性能要求用于监测散漏辐射的仪器应具备下列主要性能:a)最小量程0～10μGy·h-1;b)能量响应30～500keV±30%;c)读数响应时间小于15s。
工业X射线探伤放射卫生防护标准GB 16357—1996
1 主题内容与适用范围
本标准规定了工业X射线探伤装置和探伤作业场所及有关人员的放射卫生防护要求。
本标准适用于500kV以下的工业X射线探伤装置(以下简称X射线装置)的生产和使用。
2 引用标准
GB 4792 放射卫生防护基本标准
3 术语
3.1 X射线专用探伤室探伤(以下简称探伤室探伤)
在专用探伤室对物体内部缺陷进行X射线透照检查的工作过程。
3.2 X射线现场探伤(以下简称现场探伤)
在室外、生产车间或安装现场使用移动式或携带式X射线探伤装置对物体内部缺陷进行X 射线透照检查的工作过程。
3.3 探伤室
放置X射线装置和被检物体进行X射线透照检查并具有一定屏蔽射线作用的照射室。
4 X射线探伤装置的放射卫生防护要求
4.1 防护技术要求
4.1.1 X射线管头
4.1.1.1 移动式或固定式的X射线装置管头组装体应能固定在任何需要的位置上加以锁紧。
4.1.1.2 X射线管头应安装有限束装置。
4.1.1.3 X射线管头窗口孔径不得大于额定最大有用线束射出所需尺寸。
4.1.1.4 X射线管头必须具有如下标志：
a.制造厂名称或商标；
b.型号及顺序编号；
c.X射线管的额定管电压、额定管电流；
d.焦点的位置；
e.出厂日期。
4.1.2 漏射线空气比释动能率
X射线装置在额定工作条件下，距X射线管焦点1m处的漏射线空气比释动能率应符合如下要求：
4.1.3 控制器
4.1.3.1 控制器必须安设X射线管电压的通或断、X射线管电压与管电流和照射时间显示装置。
4.1.3.2 工作在固定的管电压或固定的管电流的X射线装置必须在控制器上安设标明管电压或管电流的数值。
4.1.3.3 控制器必须安设高压接通的外部报警或指示装置。
4.1.4 连接电缆
移动式或携带式X射线装置，控制器与X射线管头或高压发生器的连接电缆不得短于20m。
4.1.5 产品说明书
产品说明书应注明X射线装置的型号、规格和主要技术指标与防护性能。
4.2 漏射线空气比释动能率的测试条件
a.X射线管头窗口的最大有用线束截面积用10个半值层的吸收材料进行屏蔽〔参见附录B(参考件)〕;
b.在额定工作条件下，用剂量率仪测定以焦点为球心半径1m球面上的空气比释动能率，应是100cm(上标始)2(上标终)面积上的平均测量值；
c.漏射线监测误差应小于30％。
4.3 验收规则
4.3.1 X射线装置的防护性能是否符合本标准的要求，应由生产单位检验部门进行检验，放射卫生防护监督部门抽验。
4.3.2 在下列情况下，应进行型式试验(按本标准规定的项目进行检查)。
a.新产品或老产品转厂投产前；
b.连续生产中的产品，每年应不少于一次；
c.间隔一年以上再投产时；
d.产品的设计、工艺或材料有改变，可能影响产品的防护性能时。
a与d型式试验应有所在地省级卫生行政部门指定的放射卫生防护监督机构参加。
型式试验结果均应送该机构备案。
5 X射线探伤作业场所的放射卫生防护要求
5.1 X射线专用探伤室探伤
5.1.1 专用探伤室的设置必须充分考虑周围的放射安全，探伤室必须与操作室分开。
5.1.2 探伤室屏蔽设计应充分考虑有用线束照射的方向和范围、装置的工作负荷及室外情况，确保室外人员放射防护达到GB 4792要求。
5.1.3 探伤室门的防护性能应与同侧墙的防护性能相同，并安装门－机联锁安全装置和照射信号指示器，必须在门关闭后X射线装置才能进行透照检查。
5.1.4 探伤室的窗口必须避开有用线束的照射方向，并应具有同侧墙的屏蔽防护性能。
5.2 X射线现场探伤作业
5.2.1 进行透照检查时，必须考虑控制器与X射线管和被检物体的距离、照射方向、时间和屏蔽条件等因素，以保证探伤作业人员的受照剂量低于剂量限值，并应达到可以合理做到尽可能低的水平。
5.2.2 进行透照检查时，可将被检物体周围的空气比释动能率在40μGy·h(上标始)－1(上标终)以上的范围内划为控制区〔特殊情况参见附录A(补充件)〕，在其边界上必须悬挂清晰可见的“禁止进入X射线区”标牌，探伤作业人员应在控制区边界外操作，否则必须采取防护措施。
5.2.3 进行透照检查时，控制区边界外空气比释动能率在4μGy·h(上标始)－1(上标终)以上的范围内可划为管理区，在其边界上必须设警戒标志，如信号灯、铃、警戒绳，并悬挂清晰可见的“无关人员禁止入内”警告牌，必要时设专人警戒。
尚应注意控制在管理区边界附近不应有经常停留的公众成员。
6 放射防护监测
6.1 必须加强对现场探伤作业人员进行个人剂量监测。
6.2 专用探伤室建成后必须进行验收监测，当工作条件变动时应注意进行场所监测。
6.3 现场探伤的工作条件和现场变动时，必须进行场所监测，并验证确定的控制区和管理区。
附录A
X射线现场探伤作业控制区与管理区的确定
(补充件)
A1 把控制区边界空气比释动能率定为40μGy·h(上标始)－1(上标终)是按放射工作人员年个
人剂量当量限值的十分之三(15mSv)和每周实际开机时间为7.5h推算的。
如果每周实际开机时间t大于7.5h，控制区边界空气比释动能率应按下式计算：
式中：K——控制区边界空气比释动能率，μGy·h(上标始)－1(上标终)；
t——每周实际开机时间，h。
同时，管理区边界空气比释动能率也相应改变。
附录B
X射线防护材料半值层
(参考件)
B1 宽X射线束屏蔽材料的近似半值层
见表B1。
表B1 铅和混凝土的宽X射线束的近似半值层
附加说明：
本标准由中华人民共和国卫生部提出。
标准由山东省医学科学院放射医学研究所和丹东仪表研究所负责起草。
本标准主要起草人苏协铭、贺国栋、邓大平等。
本标准由卫生部委托技术归口单位卫生部工业卫生实验所负责解释。
