第一篇电气控制技术第一章常用低压电器一、教学目的1.掌握开关电器、主令电器、接触器、继电器、断路器、熔断器的作用、结构、工作原理。

2.掌握保护电器和控制电器的使用。

3.了解每种电器规定的技术参数和使用范围。

4.了解常用低压电器新旧图形符号和文字符号。

二、教学内容1.绪论2.常用低压电器的基本知识3.开关电器4.接触器5.继电器6.熔断器7.主令电器三、教学重点和难点重点：每种电器作用、结构、工作原理。

难点：保护电器和控制电器的使用四、教学方法板书与多媒体相结合，并用实物图片来演示低压电气及其图形符号的教学方法，形象地介绍常用的开关电器、主令电器、接触器、继电器、断路器、熔断器的作用、结构、工作原理、主要参数及图形符号。

绪论1.电气控制技术与PLC的发展19世纪末到20世纪初为生产机械电力拖动的初期；继电器接触器控制产生于20世纪20－30年代；60年代出现了顺序控制器；70年代，一种新型工业控制器—可编程控制器（PLC）问世。

2.《电气控制与PLC应用技术》课程的性质和任务课程的主要内容是以电动机或其它执行电器为控制对象，介绍电气控制的基本原理、控制线路及设计方法，同时着重介绍可编程控制器（PLC）的功能、指令系统、编程方法和应用技术。

一、低压电器的分类1.按电器的动作性质分2.按电器的性能和用途分3.按有无触点分4.按工作原理分：二、电磁式电器电磁式电器类型很多，从结构上看大都由两个基本部分组成，即：感测部分和执行部分。

1.电磁机构电磁机构又称为磁路系统，其主要作用是将电磁能转换为机械能并带动触头动作从而接通或断开电路。

图1.11 电磁机构的结构形式(a)、(d)螺管式(c)、(f)、(g)转动式(b)、(e)直动式2.吸引线圈吸引线圈的作用是将电能转化为磁场能。

按线圈的接线形式分为电压线圈和电流线圈；单向交流电磁机构上短路环的作用是消除振动。

图1.12 交流电磁铁的短路环1-衔铁2-铁芯3-线圈4-断路环三、电器的触头系统触头是有触点电器的执行部分，通过触头的闭合、断开控制电路通、断。

《工厂供配电》参考复习资料仅供参考一、填空1.三相交流电力系统中,作为供电电源的发电机和变压器的中性点有三种运行方式:一种是电源中性点，一种是中性点，再有一种是中性点。

我国220/380V低压配电系统广泛采用中性点运行方式。

2.经济截面是指。

3.雷电过电压的基本形式有，，。

4．电力系统故障断路器跳闸后，为了迅速恢复供电，系统往往采用装置。

5.发电机额定电压规定高于。

当变压器直接与发电机相连时,其一次绕组额定电压应 ,当变压器连接在线路上时,其一次绕组额定电压应。

6.工厂供电系统的过电流保护装置有，，。

7.变配电的任务是。

8.高压线路的接线方式，，。

9.电力负荷按供电的可靠性分为、、。

10.继电保护装置的任务是，当发生发出报警信号，当发生短路故障时。

11.10KV高压变电所由、和组成。

12．常用的气体放电电光源有，和等。

13.电力变压器按相数分有和两大类，工厂变电所常采用。

14.一级负荷中特别重要的负荷，除两个独立电源供电外，尚应增设，并严禁其他负荷接入。

15.隔离开关只能通断一定的电流，负荷开关能通断电流，断路器能通断电流。

16.表示工厂变配电所的电能输送和分配路线的电路图，称为或电路图。

17.年最大负荷Pmax就是。

18. 电气上的“地”或“大地”是指。

19.保护接地的型式有，。

20.接地体就是。

接地线就是。

接地装置就是。

21.低压配电系统按保护接地形式分为，，。

22.并联电容器在供电系统中的装设位置有，，三种方式。

23.低压动力线路按选择，再进行，校验。

24.经济运行方式指。

25.电力系统是由、和组成。

26.常用低压控制电器有、、等。

27．供电质量是指、、。

28.电气装置的接地分为、和三种。

29.高压隔离开关的主要作用是、造成一个，以保护检修人员的。

30.工厂电力线路的导线和电缆截面的选择必须满足下列条件：、、、。

31.电能质量的基本指标是、和，我国采用的工业频率是 HZ。

32.单相设备接于相电压时的等效三相设备容量Pe是。

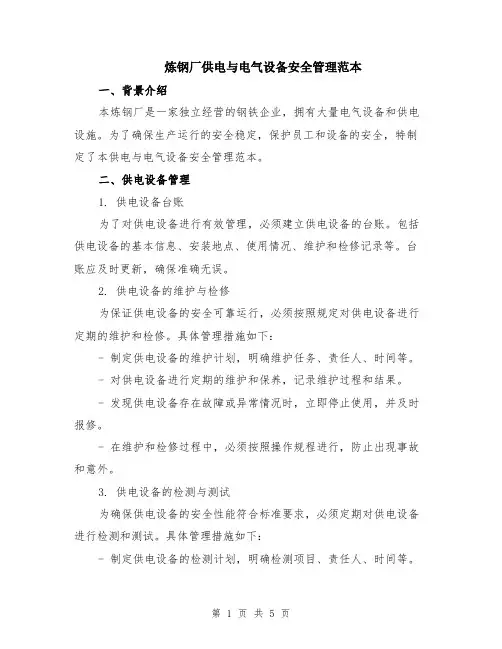

炼钢厂供电与电气设备安全管理范本一、背景介绍本炼钢厂是一家独立经营的钢铁企业，拥有大量电气设备和供电设施。

为了确保生产运行的安全稳定，保护员工和设备的安全，特制定了本供电与电气设备安全管理范本。

二、供电设备管理1. 供电设备台账为了对供电设备进行有效管理，必须建立供电设备的台账。

包括供电设备的基本信息、安装地点、使用情况、维护和检修记录等。

台账应及时更新，确保准确无误。

2. 供电设备的维护与检修为保证供电设备的安全可靠运行，必须按照规定对供电设备进行定期的维护和检修。

具体管理措施如下：- 制定供电设备的维护计划，明确维护任务、责任人、时间等。

- 对供电设备进行定期的维护和保养，记录维护过程和结果。

- 发现供电设备存在故障或异常情况时，立即停止使用，并及时报修。

- 在维护和检修过程中，必须按照操作规程进行，防止出现事故和意外。

3. 供电设备的检测与测试为确保供电设备的安全性能符合标准要求，必须定期对供电设备进行检测和测试。

具体管理措施如下：- 制定供电设备的检测计划，明确检测项目、责任人、时间等。

- 检测和测试应由具备相应资质的专业人员进行，确保操作正确、结果准确。

- 检测和测试结果应及时记录，并按照结果采取相应的措施。

4. 供电设备的运行监控为保证供电设备的安全运行，必须建立运行监控机制。

具体管理措施如下：- 配备专职的设备运行监控人员，负责对供电设备进行实时监控。

- 建立设备运行监控系统，对供电设备的运行状态、电流、电压等进行监测。

- 对于运行异常、故障报警等情况，及时采取相应措施，保证生产运行的安全稳定。

三、电气设备管理1. 电气设备的安装与调试为确保电气设备的安全使用，必须按照规定对电气设备进行安装和调试。

具体管理措施如下：- 制定电气设备的安装和调试方案，明确安装和调试的内容、方法、责任人等。

- 由具备相应资质的专业人员进行电气设备的安装和调试。

- 在安装和调试过程中，必须严格按照相关规定和操作规程进行，确保安全。

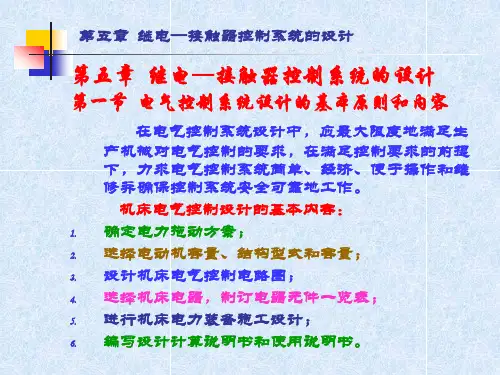

工厂电气系统安装项目1 工厂电气动力系统安装3.1.1施工技术准备1.识图1）设计说明（1）设计依据按照国家标准GB50052～95 《供配电系统设计规范》、GB50053—94《10kV及以下变电所设计规范》、GB50054—95《低压配电设计规范》等的规定，进行工厂供电设计必须遵循以下一般设计原则：a遵守规程、执行政策必须遵守国家的有关规程和标准，执行国家的有关方针政策，包括节约能源、节约有色金属等技术经济政策。

b安全可靠、先进合理应做到保障人身和设备的安全，供电可靠，电能质量合格，技术先进和经济合理，采用效率高、能耗低和性能较先进的电气产品。

c近期为主、考虑发展应根据工程特点、规模和发展规划，正确处理近期建设与远期发展的关系，做到远、近期结合，以近期为主，适当考虑扩建的可能性。

d全局出发、统筹兼顾必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件等，合理确定设计方案。

（2）设计范围工厂供电设计包括变配电所设计、配电线路设计和电气照明等。

a变配电所设计无论工厂总降压变电所或车间变电所，设计的内容都基本相同。

工厂高压配电所，则除了没有主变压器的选择外，其余的设计内容也与变电所设计基本相同。

变配电所的设计内容应包括：变配电所负荷的计算和无功功率的补偿，变配电所所址的选择，变电所主变压器台数和容量、型式的确定，变配电所主结线方案的选择，进出线的选择，短路计算及开关设备的选择，二次回路方案的确定及继电保护的选择与整定，防雷保护与接地和接零的设计，变配电所电气照明的设计等。

最后需编制设计说明书、设备材料清单及工程概(预)算，绘制变配电所主电路图、平剖面图、二次回路图及其它施工图纸。

b配电线路设计工厂配电线路设计分厂区配电线路设计和车间配电线路设计。

厂区配电线路设计，包括厂区高压供配电线路设计及车间外部低压配电线路的设计。

其设计内容应包括：配电线路路径及线路结构型式的确定，负荷的计算，导线或电缆及配电设备和保护设备的选择，架空线路杆位的确定及电杆与绝缘子、金具的选择，防雷保护与接地和接零的设计等。

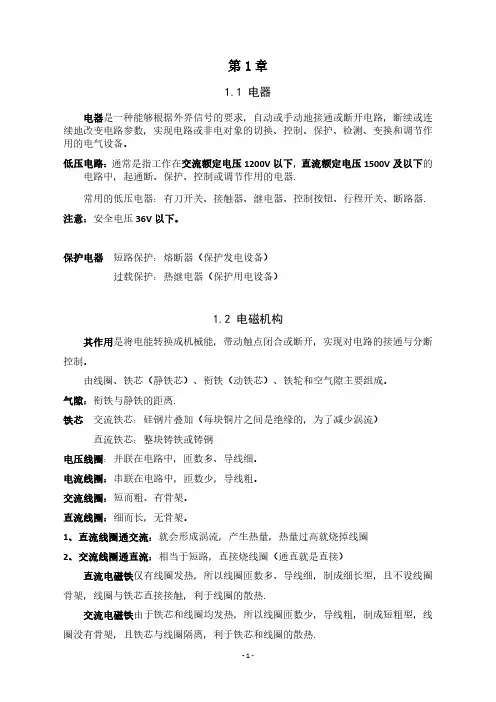

第1章1.1电器电器是一种能够根据外界信号的要求，自动或手动地接通或断开电路，断续或连续地改变电路参数，实现电路或非电对象的切换、控制、保护、检测、变换和调节作用的电气设备。
