第1篇一、项目背景变压器是电力系统中重要的电气设备，其安全稳定运行对整个电力系统的安全稳定运行至关重要。

为了确保变压器的安全稳定运行，定期进行预防性实验是必不可少的。

本方案旨在制定一套科学、合理的变压器预防性实验施工方案，以提高变压器运行的安全性、可靠性和经济性。

二、项目目标1. 确保变压器预防性实验的准确性和可靠性；2. 提高变压器运行的安全性、稳定性和经济性；3. 优化变压器预防性实验流程，提高工作效率；4. 降低变压器故障率，减少维修成本。

三、施工范围1. 变压器本体；2. 变压器油系统；3. 变压器冷却系统；4. 变压器保护装置；5. 变压器附属设备。

四、施工准备1. 人员准备：组织具有丰富经验的电气工程师、试验人员、施工人员等组成施工队伍。

2. 设备准备：准备变压器预防性实验所需的设备，如绝缘电阻表、直流电阻测试仪、介质损耗测试仪、油中溶解气体分析器、超声波探伤仪等。

3. 工具准备：准备必要的工具，如扳手、螺丝刀、万用表、绝缘棒等。

4. 材料准备：准备实验所需的材料，如绝缘油、试验用油、绝缘纸等。

5. 施工方案准备：制定详细的变压器预防性实验施工方案，明确施工步骤、注意事项等。

五、施工步骤1. 实验前准备（1）核对变压器型号、规格、额定参数等信息，确保实验设备与变压器匹配；（2）检查实验设备是否完好，仪器校准是否合格；（3）准备实验所需的材料、工具等；（4）通知相关人员，确保实验期间设备安全运行。

2. 变压器本体实验（1）绝缘电阻测试：按照规定测试变压器的绕组绝缘电阻，判断绝缘状况；（2）直流电阻测试：测试变压器绕组的直流电阻，判断绕组是否存在短路、断路等故障；（3）介质损耗角正切值测试：测试变压器绝缘材料的介质损耗角正切值，判断绝缘材料性能；（4）油中溶解气体分析：分析变压器油中的溶解气体，判断变压器内部是否存在故障。

3. 变压器油系统实验（1）油中溶解气体分析：按照规定分析变压器油中的溶解气体，判断变压器内部是否存在故障；（2）油质分析：测试变压器油酸值、水分、杂质等指标，判断变压器油品质；（3）油中水分测试：测试变压器油中的水分含量，判断变压器绝缘状况。

防雷检测收费标准防雷检测收费标准附件一:防雷检测收费项目和收费标准表序号收费项目计费单位收费标准备注一防雷技术评价一、仅对信息系统防雷装置、移动通信基站防雷装新建建(构)筑物平方米置进行专项防雷技术评价防雷装置设计方案(建筑面0.15元的，按防雷装置投资总额技术评价积)1%收费。

按主体建筑费的二雷击风险评估0.8‰二、雷击风险评估由业主三雷电灾害调查鉴定双方协商委托，评估范围限于一、防雷装置竣工验收四二类防雷新建建(构)筑检测物。

一类防雷1.25新建建(构)筑物平方米元，二类防雷三、竣工验收检测包含防1 防雷装置竣工验收(建筑面1.15元，三类防雷隐蔽工程分段跟踪检检测积) 雷1.05元测。

信息系统防雷装置2 竣工验收检测四、新建建(构)筑物?15机房面积，20平方层的，超高部分另加收取(1) 个200元米高层建筑物防侧击雷装置竣工验收检测费0.15元/机房面积20 -40平(2) 个 350元平方米。

方米机房面积41 -70平(3) 个 500元五、不能按面积计收费用方米的新建、改建、扩建建(构)机房面积71 -100(4) 个 800元筑物，按国家防雷技术规平方米范规定计测点收费。

机房面积101 -150(5) 个 1100元平方米六、检测单位接受委托到机房面积，150平与检测项目所在地相隔30(6) 个 1500元方米公里(含)以远开展检测(7) 无线市话基站个 150元业务的，其交通等差旅费由双方协商议定。

七、防雷类别认定按《建筑物防雷设计规范》(8) 移动通信基站个 600元 (GB50057-1994)等防雷技术规范执行。

防雷装置定期安全一、电梯接地电阻检测、五检测土壤电阻率测试、防雷电一类防雷建筑物检波侵入检测、SPD劣化检1 测点90元测测收费参照防雷电感应(静电)装置检测标准收二类防雷建筑物检2 测点 80元取。

测三类防雷建筑物检3 测点 70元二、接地网按面积(每平测方米)收费，参照新建建烟囱、水塔防雷检4 测点 100元 (构)筑物防雷装置竣工测验收检测收费。

变压器防雷保护的原理变压器防雷保护的原理主要包括以下几个方面：1. 雷电的形成和特点：雷电是一种高能量、高电压、高电流的自然现象，诱发雷电的主要因素有电荷分离、电场强度、空间倾斜等。

雷电具有爆发性、瞬态性和高频性的特点，可能导致设备损坏、火灾和人员伤亡。

2. 变压器的特点：变压器是电能传输和变换的重要设备，主要由高压线圈、低压线圈和铁芯组成。

当雷电击中变压器时，可能导致线圈绝缘破坏、瞬态电压过高、电涌等问题，从而对设备造成严重损坏。

3. 防雷保护的原则：变压器的防雷保护主要遵循两个原则，一是尽量减小雷电对变压器的直接冲击，二是将雷电产生的过电压和过电流引导到接地或绝缘地。

4. 防雷保护装置：为了实现变压器的防雷保护，通常会采用以下装置：（1）避雷针：避雷针是用于引导雷电放电的导体杆状物，通常安装在变压器上方的高处。

避雷针通过尖端放电，将雷电引导到地面，从而减小雷电直接击中变压器的可能性。

（2）避雷器：避雷器是一种用于限制过电压的装置，主要由外壳、电极和电阻组成。

当过电压到达设定值时，避雷器会自动分流，将过电压引入地线，从而保护变压器不受损。

（3）避雷接地：避雷接地是将过电压引入地线的过程，通常通过铜棒或铜带将避雷器接地。

合理的接地系统可以提供低阻抗路径，将过电压平稳地导入地下，从而降低雷电对变压器的伤害。

（4）电涌保护装置：电涌保护装置主要用于限制过电流，通常通过金属氧化物压敏电阻等元件实现。

当电涌产生时，电涌保护装置会迅速导通，将电涌分流到地线，保护变压器免受电涌损害。

5. 防雷保护系统的建立：为了实现变压器的全面防雷保护，需要建立完整的防雷保护系统。

这个系统包括避雷针、避雷器、避雷接地系统、电涌保护装置等组成，通过合理的布局和接地设计，将雷电产生的过电压和过电流有效地引导到地下。

总结起来，变压器防雷保护的原理是通过引导和限制雷电产生的过电压和过电流，以减小雷电对变压器的直接冲击。

通过合理的布局和接地系统的建立，可以提供低阻抗路径，将雷电平稳地导入地下，从而保护变压器免受雷电的损害。

变压器防雷接地标准变压器在电力系统中扮演着至关重要的角色，它们用于改变电压的大小，以便在输电过程中能够有效地传输电能。

然而，由于电力系统所处的环境和条件的复杂性，变压器往往会受到雷击的影响，因此需要采取一定的防雷措施，其中接地标准就显得尤为重要。

首先，变压器的防雷接地标准需要符合国家规定的相关标准，比如《变压器防雷接地技术规范》（GB 50150-2006）等文件。

这些标准规定了变压器防雷接地的具体要求，包括接地电阻的要求、接地装置的选用、接地导体的敷设等方面。

只有严格按照这些标准进行设计和施工，才能保证变压器在雷电天气下的安全运行。

其次，变压器防雷接地标准需要考虑到实际的使用环境和条件。

不同地区的雷电活动频率和强度都有所不同，因此在设计防雷接地系统时，需要根据当地的气候条件和雷电活动情况进行合理的选择和设计。

同时，还需要考虑到变压器所处的地理位置、土壤电阻率、接地极的数量和布局等因素，以确保接地系统的有效性和可靠性。

此外，变压器防雷接地标准还需要注重接地系统的维护和检测。

接地系统一旦建成投运，就需要定期进行检测和维护，以确保其良好的接地状态。

定期测量接地电阻，及时清除接地装置周围的杂草和杂物，保证接地导体的通畅性，都是非常重要的工作。

只有做好了这些工作，才能保证变压器在雷电天气下的安全运行。

总的来说，变压器防雷接地标准是保证变压器在雷电天气下安全运行的重要保障。

只有严格按照国家规定的标准进行设计、施工和维护，才能有效地保护变压器免受雷击的影响，确保电力系统的安全稳定运行。

因此，在变压器的设计、建设和运行过程中，必须高度重视防雷接地标准的执行，确保其符合国家规定并能够满足实际的使用需求。

防雷设备解析变压器的防雷接地装置要求广西新全通电子技术有限公司跟大家分享解析变压器的防雷接地装置要求变压器利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁心（磁芯）。

在电器设备和无线电路中，常用作升降电压、匹配阻抗，安全隔离等。

变压器按用途可以分为：配电变压器、电力变压器、全密封变压器、组合式变压器、干式变压器、单相变压器、电炉变压器、整流变压器、电抗器、抗干扰变压器、防雷变压器、箱式变电器、试验变压器、转角变压器、大电流变压器、励磁变压器。

正确设置避雷器。

配电变压器上可能出现正、逆变换波的过电压，为了防止雷击10kV线路造成变压器损坏，对Y／Y0或Y ／Y接线的配电变压器，均应在其高低压侧各装设一组阀型避雷器。

实践证明，避雷器越靠近配电变压器，防雷效果越好。

挂接地线是一项重要的电气安全技术措施，其操作过程应该严肃、认真、符合技术规范要求，千万不可马虎大意。

工作之前必须检查接地线。

软铜线是否断头，螺丝连接处有无松动，线钩的弹力是否正常，不符合要求应及时调换或修好后再使用。

在工作地点两段两端悬挂接地线，以免用户倒送电、感应电的可能，在打接地桩时，要拨能借地体能快速疏通事故大电流，保证接地质量。

要爱护接地线。

接地线在使用过程中不得扭花，不用时应将软铜线盘好，接地线在拆除后，不得从空中丢下或随地乱摔，要用绳索传递，注意接地线的清洁工作。

新工作人员必须经过对接地线使用的培训、学习，考核合格后，方能单独从事接地线操作或使用工作。

变压器、开关设备和互感器（PT、CP）的金属外壳，配电柜、控制保护盘、金属构架、防雷设备、电缆头及金属遮栏等。

对接地装置有下列要求：室内角钢基础及支架要用截面不小于25×4mm2的扁钢相连接做接地干线，然后引出户外，与户外接地装置连接；接地体应距离变（配）电所墙壁三米以外，接地体长度为2.5米，两根接地体间距离以5米为宜；接地网形式以闭合环路式为好，如接地电阻不能满足要求时，可以附加外引式接地体；整个接地网的接地电阻不应大于4欧。

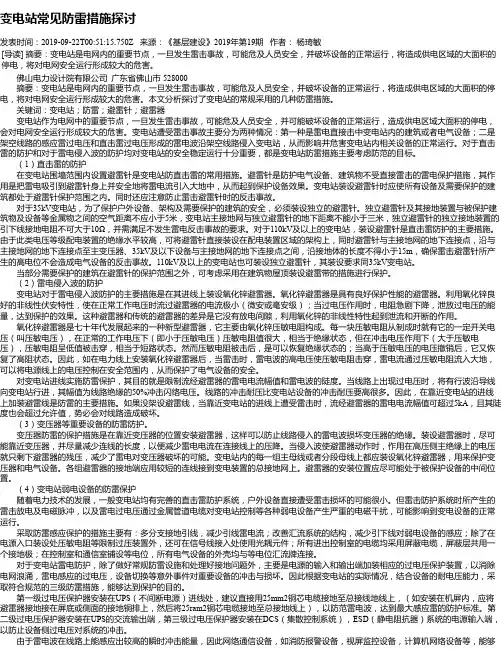

变电站常见防雷措施探讨发表时间：2019-09-22T00:51:15.750Z 来源：《基层建设》2019年第19期作者：杨琦敏[导读] 摘要：变电站是电网内的重要节点，一旦发生雷击事故，可能危及人员安全，并破坏设备的正常运行，将造成供电区域的大面积的停电，将对电网安全运行形成较大的危害。

佛山电力设计院有限公司广东省佛山市 528000摘要：变电站是电网内的重要节点，一旦发生雷击事故，可能危及人员安全，并破坏设备的正常运行，将造成供电区域的大面积的停电，将对电网安全运行形成较大的危害。

本文分析探讨了变电站的常规采用的几种防雷措施。

关键词：变电站；防雷；避雷针；避雷器变电站作为电网中的重要节点，一旦发生雷击事故，可能危及人员安全，并可能破坏设备的正常运行，造成供电区域大面积的停电，会对电网安全运行形成较大的危害。

变电站遭受雷击事故主要分为两种情况：第一种是雷电直接击中变电站内的建筑或者电气设备；二是架空线路的感应雷过电压和直击雷过电压形成的雷电波沿架空线路侵入变电站，从而影响并危害变电站内相关设备的正常运行。

对于直击雷的防护和对于雷电侵入波的防护均对变电站的安全稳定运行十分重要，都是变电站防雷措施主要考虑防范的目标。

（1）直击雷的防护在变电站围墙范围内设置避雷针是变电站防直击雷的常用措施。

避雷针是防护电气设备、建筑物不受直接雷击的雷电保护措施，其作用是把雷电吸引到避雷针身上并安全地将雷电流引入大地中，从而起到保护设备效果。

变电站装设避雷针时应使所有设备及需要保护的建筑都处于避雷针保护范围之内。

同时还应注意防止雷击避雷针时的反击事故。

对于35kV变电站，为了保护户外设备、架构及需要保护的建筑的安全，必须装设独立的避雷针。

独立避雷针及其接地装置与被保护建筑物及设备等金属物之间的空气距离不应小于5米，变电站主接地网与独立避雷针的地下距离不能小于三米，独立避雷针的独立接地装置的引下线接地电阻不可大于10Ω，并需满足不发生雷电反击事故的要求。

浅析配电变压器受雷击分析与防雷措施随着我国城乡规模的不断扩大，配电网的供电面积越来越大，所需的配电变压器也日益增多。

而这些配电变压器都极易受到雷电的损坏，一旦配电变压器被雷电损坏后，必然会造成大面积的停电现象，直接影响到人们日常的学习、生产与生活。

为了有效防止雷击侵害配电变压器，我们就必须弄清楚雷击的种类、特点以及侵害机理。

1 雷击及对配电网的损害1.1 雷击的形成雷击是一种瞬间脉冲放电，其形成主要是在强对流条件下，发生位置主要在云层与云层之间以及云层与大地之间。

雷击放电的一个主要特点就是重复放电，每次的脉冲个数平均在3～4个之间，其组成主要有预放电、主放电以及余辉放电。

在发生主放电的过程中，会有很大的雷电流产生，导致配电变压器发生损坏的根源就是这种雷电流。

1.2 雷击的特点与种类（1）瞬间放电，雷击整个放电的完成通常都在6µs以内；（2）雷击现象具有很大的冲击电流，其电流可达几万安培甚至几十万安培；（3）其产生的电压具有很高峰值，感应电压甚至可达亿伏左右；（4）雷击产生的电流具有很大的变化梯度，雷电流有极强的破坏力。

2 配电变压器雷害事故的原因雷击对配电变压器的损害主要是通过“正、逆变换”的过电压来实现的，而在这两种变换中损害最大的是逆变换过电压。

造成配电变压器雷害事故的原因主要有六个方面：（1）安装配电变压器时，没有科学、合理地选择安装位置；（2）没有对避雷器做交接试验便进行安装，当避雷器出现故障后检出的不及时；（3）没有按照相关规程来设计避雷器的接地引下线截面。

当出现雷击现象后极易造成烧断接地引下线，导致雷电流无法顺利向大地泄入；（4）配电变压器避雷设备装设的不足，如在部分农村避雷器仅装置在变压器的高压侧，低压侧则不装设；（5）缺乏完善的防雷接地装置，如部分避雷器存在过长的引下线；（6）接地级存在过大的接地电阻值。

具体接地电阻阻值可按表1选取：3 配电变压器接线方式与受雷害的关系3.1 避雷器只装设在高压侧的接地方式避雷器只装设在配电变压器高压侧的防雷保护可分为两种：（1）对避雷器进行单独接地，这种接地方式可能损坏配电变压器的绝缘，存在很大的缺陷；（2）3点同时接地，这种方式具有既简单又经济的特点，适合应用在一些雷少的地区，如平原地区等，其具体分别如图1与图2所示：3.2 双侧都有避雷器装设的三点一地方式人们在长期的生产实践中发现雷击破坏了配电变压器的同时也会对一些电度表、电动机等一些低压设备形成破坏，由此可以推断低压线路上产生的雷击过电压与配电变压器遭受的雷击损坏也有一定关系，所以我们可通过把氧化锌避雷器装设在低压侧的方式来防止过电压在低压侧的出现，进而更完善地对高压侧进行保护。

2024年配电变压器雷击及预防引言：配电变压器作为电力系统中的重要设备，承担着将输送到变电站的高压电能降低到用户所需的低压电能的功能。

然而，由于其在运行过程中处于露天环境中，容易受到雷击的影响，从而导致压变故障和停电事故的发生。

因此，对于配电变压器雷击和预防问题的研究具有重要的理论和实际意义。

一、配电变压器雷击原因分析1.1 气象因素雷电是一种自然现象，其产生与大气的电荷分布、电势差和空间结构有关。

当大气电荷分布不均匀时，会形成局部电荷积聚区，从而产生雷击。

而各地的气象条件不同，对雷电的发生也会有影响。

1.2 变压器结构和位置配电变压器通常是处于露天环境中的，其结构和位置会对雷电的影响造成一定的影响。

例如，在长杆式变压器中，杆塔及其附近的构筑物是雷击的容易目标。

而在箱式变压器中，箱体本身还具有一定的防雷功能。

二、配电变压器雷击后果分析2.1 压变损坏雷电的高电流通过配电变压器，会引起其内部设备的损坏，如绕组短路、线圈烧毁等，造成压变的无法工作。

2.2 系统停电配电变压器的故障会导致电力系统的局部或整体停电。

一旦发生停电，用户的日常生活和工业生产都会受到影响，给社会带来很大的损失。

三、配电变压器雷击预防措施3.1 防雷装置在配电变压器周围设置合适的避雷设施，例如接闪器、耐雷线等，能够引导雷电流从地面引流，减小雷击对变压器的影响。

3.2 地理位置选择选择合适的地理位置来安装配电变压器也是预防雷击的重要因素。

避免安装在雷电活跃区域或者高度地带，尽量选择平坦地区。

3.3 变压器外壳设计设计并制造适合的变压器外壳，使其能够防止雷电直接打击变压器设备。

例如，一些箱式变压器在外壳上设有防雷针，能够吸收和分散雷击带来的电荷。

3.4 维护保养定期对配电变压器进行检查和维护保养，及时更换老化和损坏的部件，确保其正常运行状态。

特别是对于外壳和避雷装置的检查，要保证其完好无损。

四、配电变压器雷击事故处理4.1 维修处理一旦发生雷击事故，及时采取维修措施，更换受损的部件，并进行系统的检修，确保变压器能够正常运行。
