★超声的基本知识

医学超声考点
医学超声（ultrasound）是一种常用的医学影像技术，主要应
用于临床诊断、疾病跟踪和手术引导等方面。

以下是医学超声的一些常见考点：
1. 超声基本原理：了解超声波的产生、传播和接收等基本原理，包括声速、频率、波长等概念。

2. 超声图像解剖学：掌握人体各个部位的超声图像解剖学，包括心脏、肝脏、肾脏、胎儿等。

3. 超声影像评价：能够根据超声图像评价器官结构、形态、大小、位置和运动等特征，识别正常和异常表现。

4. 超声诊断技术：熟悉常用的超声诊断技术，包括二维超声、彩色多普勒超声、三维超声、弹性成像等。

5. 常见超声检查：了解常见疾病的超声检查方法和特点，包括妇科超声、儿科超声、心脏超声、肝脏超声等。

6. 超声引导下的介入操作：掌握使用超声技术进行引导下的各种介入操作，包括细针穿刺、活检、引导射频消融等。

7. 超声图像质量控制：了解超声图像的常见伪影和图像质量的影响因素，能够进行超声图像质量控制。

8. 安全和急救应用：了解超声的安全性和应用于急救情况下的
特点，如快速评估创伤、心肺复苏等。

以上是医学超声的一些常见考点，通过深入了解这些考点，可以更好地应对医学超声的相关考试和实际应用。

超声的知识点超声波（Ultrasound）是一种高频声波，其频率超过了人类能听到的范围。

超声波在医学、工业、农业等领域都有广泛的应用。

本文将逐步介绍超声的基本原理、成像技术和应用领域。

1.超声的基本原理超声波是一种机械波，其频率通常大于20kHz。

超声波的产生与传播是通过压电晶体或磁致伸缩体的震动来实现的。

当这些物质受到电场或磁场的激励时，它们会以特定频率振动并产生超声波。

超声波在传播时会发生反射、折射和散射等现象。

这些现象被广泛应用于医学领域中的超声成像技术，以获取人体内部组织的影像。

2.超声的成像技术超声成像是利用超声波在不同组织中传播速度不同的特性来获取影像。

它通过探头发射超声波并记录超声波从不同组织反射回来的时间和强度差异来构建图像。

超声波在组织中传播的速度取决于组织的密度和弹性。

由于不同组织的密度和弹性差异，超声波在组织间的传播速度也不同，从而使得超声波在不同组织间发生反射。

通过测量反射的时间和强度，超声成像设备可以重建出组织的形状、结构和运动状态。

3.超声的应用领域超声技术在医学领域中有广泛的应用。

常见的应用包括：•超声检查：超声成像可用于检查内脏器官、肌肉骨骼系统和血管等，以帮助医生进行疾病诊断和治疗。

•超声治疗：超声波的热效应可以用于治疗肌肉疼痛、关节炎和肿瘤等疾病。

•超声聚焦：超声聚焦技术可以通过聚焦超声波的能量来精确破坏肿瘤细胞，达到治疗肿瘤的目的。

•超声清洗：超声波的辐射和震荡效应可以用于清洁和去除物体表面的污垢和杂质。

•工业应用：超声波可以用于测量距离、液位和材料的厚度等工业应用，如无损检测和材料研究。

总结：超声波是一种高频声波，由压电晶体或磁致伸缩体震动产生。

超声成像利用超声波在组织中传播速度不同的特性来获取影像。

超声技术在医学、工业和农业等领域有广泛的应用，包括超声检查、超声治疗、超声聚焦、超声清洗和工业应用等。

这些应用使得超声波成为一种重要的非侵入性检测和治疗工具。

超声基本知识及操作超声波是指频率超过20 kHz的声波，它在医学领域被广泛应用于诊断和治疗。

超声技术非常安全、无创且无辐射，因此成为医疗影像学的主要技术之一。

本文将介绍超声基本知识及其操作。

一、超声的原理超声波是由发射器产生的机械振动，通过介质中的传播而形成，它的传播速度与介质的密度和弹性有关。

当超声波遇到不同的组织或器官时，会发生反射、折射、散射等现象，这些现象被接收器接收并转化成电信号，再通过信号处理系统形成图像。

二、超声的应用1. 临床诊断：超声检查可以用于检查器官的大小、形态、结构和功能，常用于妇科、肝胆、泌尿、心脏等方面的诊断。

2. 孕产妇保健：超声检查可用于评估胎儿的发育情况、胎位、胎盘情况等，对胎儿健康的评估和产前筛查具有重要意义。

3. 超声治疗：超声波能够产生热效应、机械效应和化学效应，可以用于肿瘤治疗、消融治疗、溶栓治疗等。

三、超声的操作步骤1. 准备工作：将患者放置在舒适的位置，保持放松，涂抹适量的超声凝胶，以提高超声波的传导效果。

2. 选择适当的探头：根据需要选择合适的超声探头，常见的有线性探头、凸面探头、阴道探头等。

3. 调节超声机参数：根据具体检查需要调节超声机参数，包括增益、深度、频率、动态范围等。

4. 探头放置和移动：将探头轻轻放置在检查区域上，保持一定的接触压力，通过移动探头可以观察不同角度和位置的组织结构。

5. 图像获取和保存：根据需要获取图像，可以通过冻结图像、保存图像或录制视频等方式进行记录和分析。

6. 结果解读和报告：根据图像特征和临床病史进行结果解读，并撰写相应的超声报告。

四、超声的注意事项1. 操作过程中要注意保护患者隐私，遵守医疗伦理规范。

2. 操作前要熟悉超声设备的使用说明书，掌握基本操作技巧。

3. 注意超声探头的消毒和清洁，以防交叉感染。

4. 操作时要耐心细致，避免漏检或误诊。

5. 结果解读时要结合临床资料，避免主观臆断和误导。

6. 持续学习和更新知识，保持专业技能和操作水平。

超声成像Ultrasonography, USG一、基本原理超声检查( ultrasound examination)是根据声像图特征对疾病作出诊断。

超声波为一种机械波,具有反射,散射,衰减及多普勒效应等物理特性,通过各种类型的超声诊断仪,将超声发射到人体内,在传播过程中遇到不同组织或器官的分界面时,将发生反射或散射形成回声,这些携带信息的回声信号经过接收,放大和处理后,以不同形式将图像显示于荧光屏上,即为声像图(ultrasonaogram 或echopram ) ,观察分析声像图并结合临床表现可对疾病作出诊断。

二、相关概念(一)超声波超声是指频率超过人耳听觉范围,即大于20000Hz的声波。

能传播声波的物质叫介质。

临床上常用的超声顿率在2~10MHz之间。

(二)反射与折射声波在人体组织内按一定方向传播的过程中遇到不同声阻抗的分界面,即产生反射与折射,可利用超声波的这一特性来显示不同组织界面.轮廓,分辨其相对密度。

(三)分辨力与穿透力超声波具有纵向和横向分辨力,纵向分辨力与超声顿率有关,频率越高,纵向分辨力越高;横向分辨力与声束的宽窄有关,声束变窄.可提高横向分辨力。

(四)声能的吸收与衰减超声波在介质传播过程中其声能逐渐减少,称为减。

在人体组织中衰减的一般规律是:骨组织>肝组织>脂肪>血液>纯液体。

其裟减对特定介质来说是常数,超声通过液体几乎无衰减,而致密的骨化.钙化和结石,衰减值特别大,其后方减弱以致消失,出现声影。

(五)超声波的人体生物效应超声波在人体组织中被吸收后转化为热能,使局部升温,并向周围组织传导。

另外,超声波对人体组织还有空化作用和机械作用。

超剂·声波照射会对人体组织产生一定的损伤,临床应用中应注意超卢波照射的剂量和时间,根据不同个体和检查器官限制在安全范围内。

也可有目的地利用超声波的人体生物效应达到某种治疗目的,如高能聚焦超声治疗肿瘤。

(六)多普勒效应多普勒效应(Daoppler effert )是指发射声源与接收器之间存在相对运动时.接收器收到的频率因运动而发生变化的物理现象。

第一单元超声波检测的物理基础1、机械振动：有些物体在某一固定的位置（即平衡位置）附近作周期性的往复运动，这种运动形式被称为机械振动，简称振动。

2、自由振动：做振动的系统在外力的作用下物体离开平衡位置以后就能自行按其固有频率振动，而不再需要外力的作用，这种不在外力作用下的振动称为自由振动。

3、无阻尼自由振动：理想情况下的自由振动叫无阻尼自由振动。

自由振动时的周期叫固有周期，自由振动时的频率叫固有频率，它们由振动系统自身条件所决定，与振幅无关。

4、简谐振动：最简单最基本的直线无阻尼自由振动称为简谐振动，简称谐振。

5、在周期性外力的作用下产生的振动称为受迫振动，这个周期性的外力称为策动力。

6、机械波：机械振动在弹性介质中的传播过程，称为机械波。

机械波产生的条件：有机械振动振源和传播振动的弹性介质。

7、波长：在同一波线上两个相邻的振动相位相同的质点之间的距离，称为波长（即一个“波”的长度），用符号λ表示。

波长的常用单位是毫米（mm）或米（m）。

8、频率：单位时间内波动通过某一位置的完整波的数目，称为波动频率，也是质点在单位时间内的振动次数，用符号f表示。

频率的常用单位是赫兹（Hz），即（次）/秒。

波的频率是波源的振动频率，与介质无关。

9、周期：周期在数值上等于频率的倒数，它是波动前进一个波长的距离所需要的时间，用符号T表示。

周期的常用单位有秒（s）。

10、波速：在波动过程中，某一振动状态（即振动相位）在单位时间内所传播的距离叫做波速，用c表示，其常用单位为米/秒（m/s）。

波速的影响因素有：（1）介质的弹性模量和密度；（2）波的类型；（3）传播过程中的温度。

11、惠更斯原理：媒质中波动传到的各点，都可以看作是发射子波的波源，在其后的任一时刻，这些子波的包迹就决定新的波阵面。

惠更斯原理对任何波动过程都适用，不论是机械波或电磁波，不论这些波动经过的媒质是均匀的或非均匀的。

利用惠更斯原理可以确定波前的几何形状和波的传播方向。

超声基础知识.doc1第⼀章、超声诊断物理基础第⼀节超声波的概念⼀、超声波的基本概念1、声波的性质超声波是指频率超过⼈⽿听觉范围（20~20000HZ）的⾼频声波，即：频率>20000HZ的机械（振动）波。

超声波不能在真空中传播，超声波的振态在固体中有纵波、横波、表⾯波、瑞利波、板波等多种振态，⽽在液体和⽓体中只有纵波振态，在超声诊断中主要应⽤超声纵波。

2、诊断常⽤的超声频率范围2~10MHZ(1MHZ=106HZ)3、超声波属于声波范畴它具有声波的共同物理性质①⽅式------必须通过弹性介质进⾏传播在液体、⽓体和⼈体软组织中的传播⽅式为纵波(疏密波) 具有反射、折射、衍射、散射特性,以及在不同介质中(空⽓、⽔、软组织、⾻骼)分别具有不同的声速和不同的衰减等②声速------在不同介质中，声速有很⼤差别：空⽓(20℃)344m/s,⽔（37℃）1524m/s,肝1570m/s,脂肪1476m/s,颅⾻3360m/s⼈体软组织的声速平均为1540m/s,与⽔的声速相近。

⾻骼的声速最⾼相当于软组织平均声速的2倍以上⼆、基本物理量声学基本物理量波长、频率、声速及三者的关系λ=С/f 声速：不同介质的声速空⽓(20℃)344m/s、⽔(37℃)1524m/s、肝脏\⾎液1570m/s、脂肪组织1476m/s、颅⾻3360m/s。

⼈体软组织平均声速掌握1540m/s 三、声场（⼀）超声场概念超声场是指发射超声在介质中传播时其能量所达到的空间。

超声场简称声场，⼜可称为声束。

（⼆）声场特性1、①扫描声束的形状、⼤⼩（粗细）及声束本⾝的能量分布，随所⽤探头的形状、⼤⼩、阵元数及其排列、⼯作频率（超声波长）、有⽆聚焦以及聚焦的⽅式不同⽽有很⼤的不同②声束还受⼈体组织不同程度吸收衰减、反射、折射和散射等影响即超声与⼈体组之间相互作⽤的影响。

2、声束由⼀个⼤的主瓣和⼀些⼩的旁瓣组成超声成像主要依靠探头发射⾼度指向性的主瓣并接收回声；旁瓣的⽅向总有偏差，容易产⽣伪像。

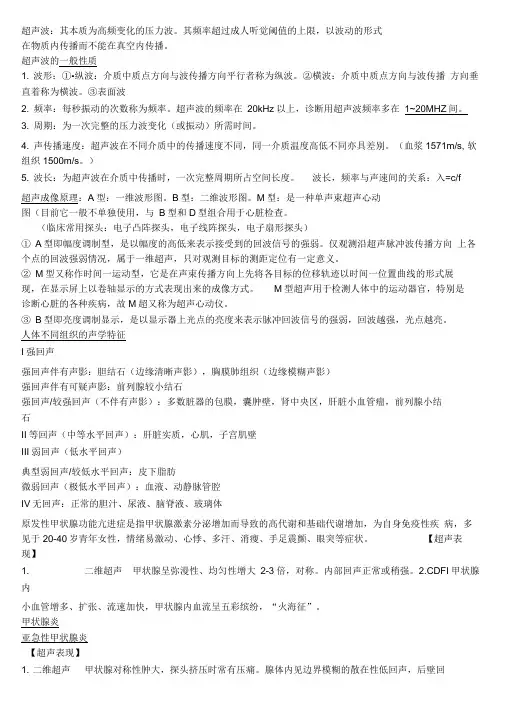

超声波：其本质为高频变化的压力波。

其频率超过成人听觉阈值的上限，以波动的形式在物质内传播而不能在真空内传播。

超声波的一般性质1. 波形：①•纵波：介质中质点方向与波传播方向平行者称为纵波。

②横波：介质中质点方向与波传播方向垂直着称为横波。

③表面波2. 频率：每秒振动的次数称为频率。

超声波的频率在20kHz以上，诊断用超声波频率多在1~20MHZ间。

3. 周期：为一次完整的压力波变化（或振动）所需时间。

4. 声传播速度：超声波在不同介质中的传播速度不同，同一介质温度高低不同亦具差别。

（血浆1571m/s, 软组织1500m/s。

）5. 波长：为超声波在介质中传播时，一次完整周期所占空间长度。

波长，频率与声速间的关系：入=c/f超声成像原理：A型：一维波形图。

B型：二维波形图。

M型：是一种单声束超声心动图（目前它一般不单独使用，与B型和D型组合用于心脏检查。

（临床常用探头：电子凸阵探头，电子线阵探头，电子扇形探头）①A型即幅度调制型，是以幅度的高低来表示接受到的回波信号的强弱。

仅观测沿超声脉冲波传播方向上各个点的回波强弱情况，属于一维超声，只对观测目标的测距定位有一定意义。

②M型又称作时间一运动型，它是在声束传播方向上先将各目标的位移轨迹以时间一位置曲线的形式展现，在显示屏上以卷轴显示的方式表现出来的成像方式。

M型超声用于检测人体中的运动器官，特别是诊断心脏的各种疾病，故M超又称为超声心动仪。

③B型即亮度调制显示，是以显示器上光点的亮度来表示脉冲回波信号的强弱，回波越强，光点越亮。

人体不同组织的声学特征I强回声强回声伴有声影：胆结石（边缘清晰声影），胸膜肺组织（边缘模糊声影）强回声伴有可疑声影：前列腺较小结石强回声/较强回声（不伴有声影）：多数脏器的包膜，囊肿壁，肾中央区，肝脏小血管瘤，前列腺小结石II等回声（中等水平回声）：肝脏实质，心肌，子宫肌壁III弱回声（低水平回声）典型弱回声/较低水平回声：皮下脂肪微弱回声（极低水平回声）：血液、动静脉管腔IV无回声：正常的胆汁、尿液、脑脊液、玻璃体原发性甲状腺功能亢进症是指甲状腺激素分泌增加而导致的高代谢和基础代谢增加，为自身免疫性疾病，多见于20-40岁青年女性，情绪易激动、心悸、多汗、消瘦、手足震颤、眼突等症状。

超声基础知识超声基础部分1．何谓超声波?诊断用超声波是如何产生的?人耳能感知的声波频率范围为20—20000Hz。

低于20Hz者称为雌声波，高于20000Hz者称为超声波。

医用诊断用超声波的范围多在1—15MHz。

超声波是机械波。

可由多种能量通过换能器转变而成。

医用超声波是由压电晶体（压电陶瓷等）产生。

压电晶体在交变电场的作用下发生厚度的交替改变，即机械振动。

其振动频率与交变电场的变化频率相同。

当电场交变电频率等于压电晶片的固有频率时其电能转换为声能（电—声）效率最高，即振幅最大。

压电晶体只有两种可逆的能量转变效应。

上述在交变电场的作用下，由电能转换为声能，称为逆压电效应。

相反，在声波机械压力交替变化的作用下，晶体变形而表面产生正负电位交替变化，称压电效应。

超声探头(换能器)中的压电晶片,在连接电极电压交替变化的作用下产生逆压电效应,称为超声发生器;而在超声波机械压力下产生压电效应,又成为超声波接收器。

这是超声波产生和接收的物理学原理。

2．超声波物理特性及其在介质中传播的主要物理量有哪些？它们之间有何关系？（1）频率（frequency）：质点单位时间内振动的次数称为频率（f）。

（2）周期（cycle）：波动传播一个波长的时间或一个整波长通过某一点的时间（T）。

（3）波长（wavelength）：声波在同一传播方向上，两个相邻的相位相差2π的质点间的距离为波长（λ）。

（4）振幅（amplitude）:振动质点离开平衡位置的最大位移称振幅，或波幅（A）。

（5）声速（velocity of sound,sound velocity）:单位时间内，声波在介质中传播的距离称声速（C）。

介质不同，超声在介质中的声速度也不同，但是在同一介质中，诊断频段超声波的声速可认为相同。

声波在介质中的传播速度与介质的弹性系数（k）和介质密度（ρ）有关。

其声速与k 和ρ比值的平方根成正比，即式中C为声速，E为杨式模量。

根据物理学意义，c、f、T、λ之间有下列关系：f＝1/T，c＝λf＝λ/ T，λ＝c/ f超声在人体软组织（包括血液、体液）中的声速约为1540m/s；骨与软骨中的声速约为软组织中的2.5倍；而在气体中的声速仅为340m/s左右。
