城市地下管线探测及地下管线信息系统建设

芜湖市人民政府办公室关于做好地下管线普查和建设管理工作的通知文章属性•【制定机关】芜湖市人民政府•【公布日期】2015.04.27•【字号】芜政办秘〔2015〕80号•【施行日期】2015.04.27•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】土地资源正文芜湖市人民政府办公室关于做好地下管线普查和建设管理工作的通知芜政办秘〔2015〕80号各县、区人民政府，省江北产业集中区、经济技术开发区、长江大桥开发区、高新技术产业开发区管委会，市各有关单位：城镇地下管线是保障城镇运行的重要基础设施和“生命线”。

为切实维护城镇地下管线安全，保障经济社会平稳健康发展和人民群众生命财产安全，根据《安徽省住房城乡建设厅关于加强城镇地下管网（线）管理工作的通知》（建城〔2014〕14号，以下简称《通知》）精神，经市政府同意，现就做好我市城镇地下管线普查和建设管理工作通知如下：一、提高认识，切实增强做好城镇地下管线普查和建设管理工作的责任感和紧迫感地下管线是城镇能源流、信息流的通道，直接关系经济发展和群众生活乃至生命安全。

近年来，随着我市城镇建设的快速发展，城镇敷设的各种地下管线数量越来越多，由于缺乏集中统一管理，导致地下管线情况不明，档案资料不完整、不准确、不规范，保管分散，在施工中损坏地下管线的事故时有发生，造成停水停电、燃气泄漏甚至爆炸等事件，给城镇发展造成极大的损失，甚至威胁到城镇安全。

各县区、各有关部门要充分认识做好地下管线普查和建设管理工作的重要性，切实增强责任感和紧迫感，按照工作要求迅速行动起来，把任务分解细化，加强协作、密切配合，共同做好地下管线普查和建设管理工作。

二、精益求精，加快地下管线规划编制市、县有关部门做好城镇地下管线规划编制工作。

规划部门、各专业管线单位及其行业主管部门，按照《通知》要求并结合实际，加快推进地下管线的综合规划和专业规划的编制，科学确定城镇地下管线设施布局。

市城乡规划局加强对各专项规划编制的指导和审批。

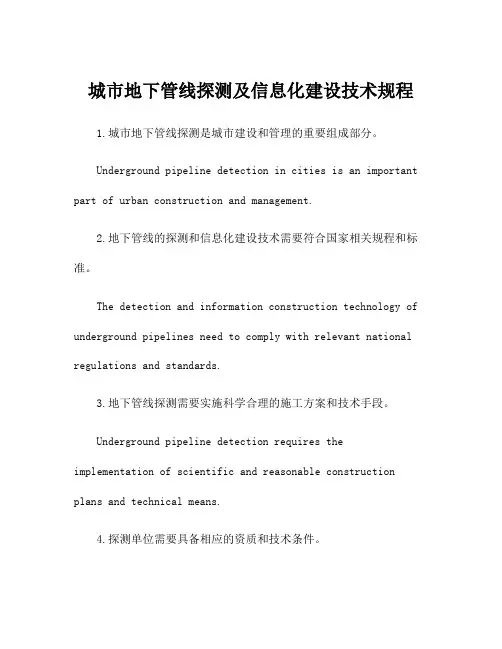

城市地下管线探测及信息化建设技术规程1.城市地下管线探测是城市建设和管理的重要组成部分。

Underground pipeline detection in cities is an important part of urban construction and management.2.地下管线的探测和信息化建设技术需要符合国家相关规程和标准。

The detection and information construction technology of underground pipelines need to comply with relevant national regulations and standards.3.地下管线探测需要实施科学合理的施工方案和技术手段。

Underground pipeline detection requires the implementation of scientific and reasonable construction plans and technical means.4.探测单位需要具备相应的资质和技术条件。

The detection unit needs to have corresponding qualifications and technical conditions.5.在进行地下管线探测前，需要进行详细的勘察和资料搜集。

Before conducting underground pipeline detection, detailed survey and data collection are required.6.探测人员要接受相关的培训，了解相关安全规范和操作流程。

Detection personnel need to receive relevant training to understand the related safety specifications and operating procedures.7.地下管线的信息化建设需要应用先进的技术手段和设备。

城市地下管线探测难点及其解决方案分析城市地下管线探查中，管线种类多，材质多样，权属单位不同，埋设时间和方式不尽相同，管线常出现纵横交叉，上下重叠现象，给探查工作带来了很大困难。

本文将针对管线探查中存在的难点逐一提出解决方案。

标签：地下管线探测；平行密集管线；非金属管材；大埋深0 引言城市综合地下管线是城市基础设施的重要组成部分，是城市的“生命线”和“血脉”。

各种原因，目前我国很多城市存在地下管线分布情况管理不明，管线档案资料不全不准等情况，导致城市建设时，常有地下管线被破坏的事故发生。

因此，摸清城市地下管线现状，通过信息系统管理管线数据是城市规划、建设、管理的需要，是保证城市人民正常生产生活以及城市发展的必要措施。

1 地下管线探测难点城市地下管线探查中，地下管线种类多，材质多样，权属单位不同，埋设时间和埋设方式也不尽相同，管线常出现纵横交叉，上下重叠现象，导致准确探测各种管线的走向、埋深等有一定难度。

归结起来，地下管线探测中常遇到的难点有：一是平行密集埋设管线探测；二是非金属管材探测；三是长距离、大埋深的管线探测。

四是非开挖敷设管线。

2 地下管线探测难点解决方案2.1 平行管线探查方法平行管线的探查，优先采用直接法或夹钳法，从而减弱相邻管线的干扰。

然而，实际工作中，因缺少明显点，没有良好的接地条件等，无法采用直接法和夹钳法，只能采用感应法。

为此，管线探查时可采用下述方法：（1）水平压线法：根据垂直偶极子施加信号时不激发其正下方管线，而激发邻近管线的特性，将发射机平卧，放在邻近干扰管线正上方，从而压制地下干扰管线，突出邻近目标管线信号。

这是探查平行管线的有效手段。

（2）垂直压线法：利用水平偶极子施加信号，线圈正下方管线耦合最强的特性，将发射机直立，放在目标管线正上方，从而压制邻近干扰管线，突出目标管线信号，从而区分平行管线。

该方法适用于埋深浅、间距大的平行管线。

（3）倾斜压线法：平行管线间距较小时，上述方法探查效果均不好，可采用倾斜压线法。

如何进行地下管线探测与定位随着城市建设的不断推进，地下管线的布设越来越密集，成为城市基础设施的重要组成部分。

然而，由于地下管线的隐蔽性和复杂性，如何准确快速地进行地下管线探测与定位成为一个亟待解决的问题。

本文将从技术手段、设备选择以及实施过程等方面，探讨如何进行地下管线探测与定位。

一、技术手段地下管线探测与定位的关键在于如何获取管线的准确位置信息。

常用的技术手段包括电磁法、地质雷达法、超声波法和地球物理勘探等。

1. 电磁法电磁法是一种基于电磁波的非侵入式探测方法，适用于大部分地下金属管线的检测。

通过发射电磁波的频率和电磁波的传播速度与回波信号的接收时间，可以确定管线的位置和深度。

2. 地质雷达法地质雷达法利用雷达波束在地下材料中的反射和传播特性，可以探测到地下障碍物和管线。

这种方法适用于较浅的埋深和非金属管线的检测。

3. 超声波法超声波法通过发射超声波，利用声波在不同材料中的传播速度和反射特性，推测地下管线的位置。

这种方法适用于金属和非金属管线。

4. 地球物理勘探地球物理勘探是一种综合利用重力、地磁、地电等物理场参数，以及声波的传播速度等多种手段进行地下管线探测与定位的方法。

它具有较高的精度和可靠性，但也需要专业设备和人员进行操作。

二、设备选择在进行地下管线探测与定位时，选择适合的设备非常重要。

不同的技术手段需要不同的设备。

1. 多功能探地仪多功能探地仪是一种集成了多种地下探测技术的设备，如电磁法、地质雷达法等。

它具有便携、操作简单、覆盖范围广的特点，适用于各种管线探测与定位的场景。

2. 地下管线雷达地下管线雷达是一种专门用于地下管线探测和定位的设备。

它通过雷达波束的发射和接收，可以精确地确定地下管线的位置和深度。

3. 超声波探测器超声波探测器是一种利用超声波进行管线探测和定位的设备。

它可以通过声波的传播速度和反射特性，判断地下管线的位置和材料。

三、实施过程地下管线探测与定位的实施过程需要严谨的操作和仔细的分析。

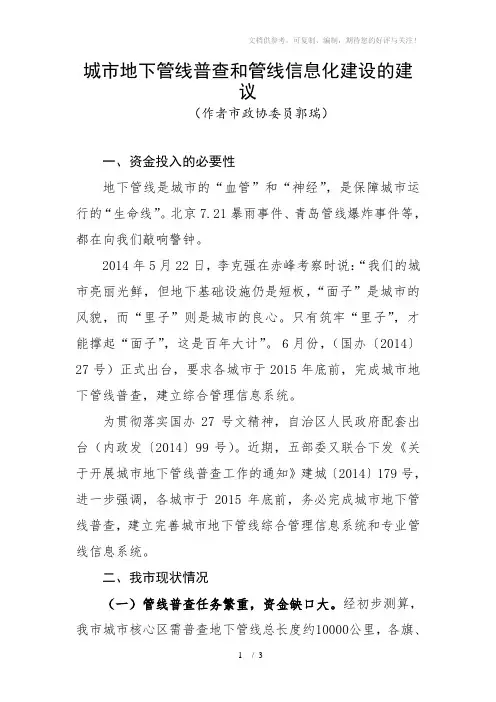

城市地下管线普查和管线信息化建设的建议（作者市政协委员郭瑞）一、资金投入的必要性地下管线是城市的“血管”和“神经”，是保障城市运行的“生命线”。

北京7.21暴雨事件、青岛管线爆炸事件等，都在向我们敲响警钟。

2014年5月22日，李克强在赤峰考察时说：“我们的城市亮丽光鲜，但地下基础设施仍是短板，“面子”是城市的风貌，而“里子”则是城市的良心。

只有筑牢“里子”，才能撑起“面子”，这是百年大计”。

６月份，（国办〔2014〕27号）正式出台，要求各城市于2015年底前，完成城市地下管线普查，建立综合管理信息系统。

为贯彻落实国办27号文精神，自治区人民政府配套出台（内政发〔2014〕99号）。

近期，五部委又联合下发《关于开展城市地下管线普查工作的通知》建城〔2014〕179号，进一步强调，各城市于2015年底前，务必完成城市地下管线普查，建立完善城市地下管线综合管理信息系统和专业管线信息系统。

二、我市现状情况（一）管线普查任务繁重，资金缺口大。

经初步测算，我市城市核心区需普查地下管线总长度约10000公里，各旗、各工业园区（开发区）需普查的地下管线总长度约8000公里。

2015年，旗区（园区）、市两级管线普查和系统建设资金缺口约6000万元。

（二）地下管线埋设混乱，管理水平低。

在近10年城市高速发展中，市政管线投入数百亿计，但由于地下管线建设监管缺位，因开挖和维护不利等原因造成各类管线事故偶有发生，大量管线埋设混乱、管理无序，旧城区“马路拉链”现象依然存在，如不能在管理机制和方式上改善，及时排除安全隐患，城市生态脆弱性将被进一步放大。

（三）地下管线底数不清,规划不完善。

由于地下管线普查滞后，管线底数不清，影响了管线综合规划的推进，管线权属单位又多数处于垄断强势地位，各自为阵情况较为普遍，由于没有准确的管线现状信息，严重影响规划科学决策。

三、其他城市该项工作资金投入情况通过调研,XX市地下管线普查和信息化建设前后两期投资5000万元。

观察Vie wT HE UR BAN C ONS TR UCT IO N AR CHIVE S MAGAZINE在上面两期中我们为您介绍了厦门市地下管线的各方面情况，本期是上、中、下连载的完结篇。

厦门市地下管线探测 及信息化建设（下篇）林广元 九、管线数据库与信息管理系统的建立 1 . 系统架构 厦门 市综合地下管线 信息管理系统是采 用三 层 结 构 （ C / S / S 和 B/ S / S ） ， 客 户 端 采 用 桌 面和浏览器的 方式，应用服务器采用Ar c GI S 系列 平 台， 数据 库服 务器 采用 Or a c l e 9 i 关系 型 数据 库，构 建以管理服务 中心为数据 中心，和市政 府 有关部 门、专业管线 权属单位等 互联的远程通 信 网，形 成覆盖全网的 分布式应用 和集中管理的 管 线 信息 管 理 系统 。

主要 内 容 包括 ： 管线 数 据 建 库，建 库与入库子系 统，综合应 用子系统，动 态 更 新子 系 统 （客 户 端） ， 公 众服 务 子系 统 （ 内 网）， 公众服务子系 统（外网） 。

系统架构如 下 图示。

2 、网络架构 管线数据存储在Or a c l e 9 i f o r AI X数据库系 统中， 开发应用服务 程序作为中 间层，客户端 通 过GI S数据引擎来访问后台管线数据。

相关管线权 属单位 通过光纤专用 网络和数据 中心互联，实 现 了系统在线应用及数据的动态更新。

2 0 07 年 第 10 期 /19观察Vie wT HE UR B AN CO NS T RUC TION AR C HIVE S MAG AZ INE作 系 统 ， Or a c e l 9 . 2数 据 库 客 户 端 ， I I S组 件，. NET框架；Ar c GI S组件。

客 户 端 ： W ndows NT/ 2 0 0 0 / XP / 2 0 0 3， i 其中W n d o ws NT 需要 安装S P 4 （或 更高 版本 ） i 的补丁和 I E5（或 更高 版 本） 的浏 览 器、. N ET框 架。

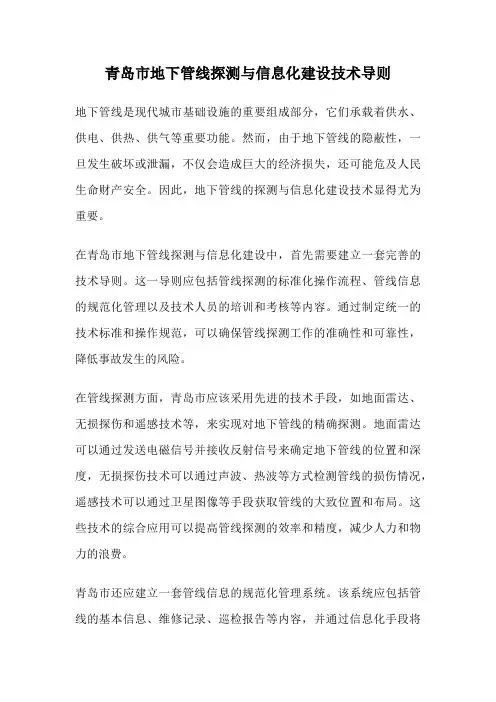

青岛市地下管线探测与信息化建设技术导则地下管线是现代城市基础设施的重要组成部分，它们承载着供水、供电、供热、供气等重要功能。

然而，由于地下管线的隐蔽性，一旦发生破坏或泄漏，不仅会造成巨大的经济损失，还可能危及人民生命财产安全。

因此，地下管线的探测与信息化建设技术显得尤为重要。

在青岛市地下管线探测与信息化建设中，首先需要建立一套完善的技术导则。

这一导则应包括管线探测的标准化操作流程、管线信息的规范化管理以及技术人员的培训和考核等内容。

通过制定统一的技术标准和操作规范，可以确保管线探测工作的准确性和可靠性，降低事故发生的风险。

在管线探测方面，青岛市应该采用先进的技术手段，如地面雷达、无损探伤和遥感技术等，来实现对地下管线的精确探测。

地面雷达可以通过发送电磁信号并接收反射信号来确定地下管线的位置和深度，无损探伤技术可以通过声波、热波等方式检测管线的损伤情况，遥感技术可以通过卫星图像等手段获取管线的大致位置和布局。

这些技术的综合应用可以提高管线探测的效率和精度，减少人力和物力的浪费。

青岛市还应建立一套管线信息的规范化管理系统。

该系统应包括管线的基本信息、维修记录、巡检报告等内容，并通过信息化手段将这些数据进行整合和分析。

通过对管线信息的实时监测和分析，可以及时发现管线存在的隐患和问题，并采取相应的措施进行修复和加固。

同时，还可以通过信息化手段对管线的维修和更新进行计划和预测，提高管线的使用寿命和运行效率。

为了确保地下管线探测与信息化建设技术的有效实施，青岛市应加强对技术人员的培训和考核。

培训内容应包括管线探测的基本知识和操作技能，信息化管理系统的使用方法和数据分析技巧等。

通过定期的考核和评价，可以激励技术人员不断学习和提升自己的技术水平，进一步提高地下管线探测与信息化建设的质量和效果。

青岛市地下管线探测与信息化建设技术导则的制定和实施，对于保障城市基础设施的安全稳定运行具有重要意义。

通过采用先进的探测技术和信息化管理手段，可以提高管线探测的准确性和可靠性，降低事故发生的风险。

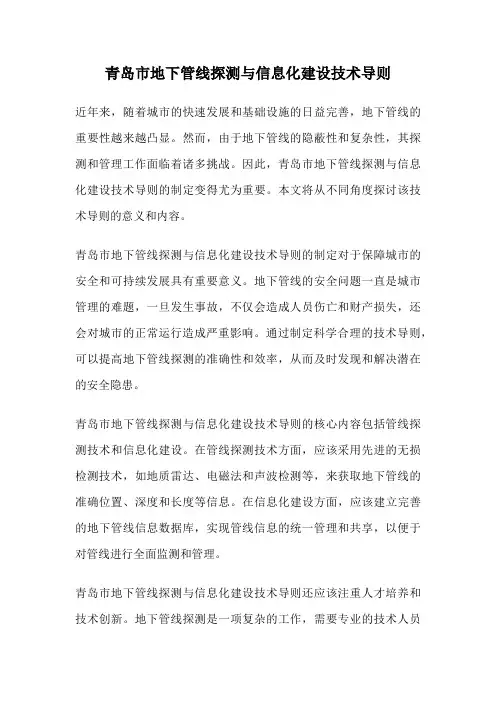

青岛市地下管线探测与信息化建设技术导则近年来，随着城市的快速发展和基础设施的日益完善，地下管线的重要性越来越凸显。

然而，由于地下管线的隐蔽性和复杂性，其探测和管理工作面临着诸多挑战。

因此，青岛市地下管线探测与信息化建设技术导则的制定变得尤为重要。

本文将从不同角度探讨该技术导则的意义和内容。

青岛市地下管线探测与信息化建设技术导则的制定对于保障城市的安全和可持续发展具有重要意义。

地下管线的安全问题一直是城市管理的难题，一旦发生事故，不仅会造成人员伤亡和财产损失，还会对城市的正常运行造成严重影响。

通过制定科学合理的技术导则，可以提高地下管线探测的准确性和效率，从而及时发现和解决潜在的安全隐患。

青岛市地下管线探测与信息化建设技术导则的核心内容包括管线探测技术和信息化建设。

在管线探测技术方面，应该采用先进的无损检测技术，如地质雷达、电磁法和声波检测等，来获取地下管线的准确位置、深度和长度等信息。

在信息化建设方面，应该建立完善的地下管线信息数据库，实现管线信息的统一管理和共享，以便于对管线进行全面监测和管理。

青岛市地下管线探测与信息化建设技术导则还应该注重人才培养和技术创新。

地下管线探测是一项复杂的工作，需要专业的技术人员具备丰富的实践经验和专业知识。

因此，应该加强对相关人员的培训和学习，提高其技术水平和工作能力。

同时，还应该鼓励和支持科技创新，推动地下管线探测技术的进一步发展和应用。

在实施青岛市地下管线探测与信息化建设技术导则的过程中，还需注意一些关键问题。

首先，应该加强与相关部门的协调和合作，建立起跨部门、跨地区的信息共享机制，实现对地下管线的全面监测和管理。

其次，应该加强对地下管线探测设备和技术的标准化管理，确保其质量和性能符合要求。

最后，应该注重宣传和教育工作，提高公众对地下管线探测工作的认识和理解，增强大家的安全意识和责任意识。

青岛市地下管线探测与信息化建设技术导则的制定对于保障城市的安全和可持续发展具有重要意义。

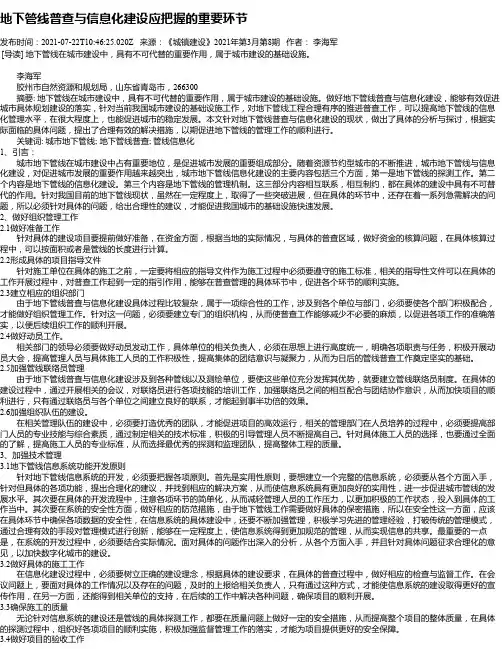

地下管线普查与信息化建设应把握的重要环节发布时间：2021-07-22T10:46:25.020Z 来源：《城镇建设》2021年第3月第8期作者：李海军[导读] 地下管线在城市建设中，具有不可代替的重要作用，属于城市建设的基础设施。

李海军胶州市自然资源和规划局，山东省青岛市，266300摘要: 地下管线在城市建设中，具有不可代替的重要作用，属于城市建设的基础设施。

做好地下管线普查与信息化建设，能够有效促进城市具体规划建设的落实，针对当前我国城市建设的基础设施工作，对地下管线工程合理有序的推进普查工作，可以提高地下管线的信息化管理水平，在很大程度上，也能促进城市的稳定发展。

本文针对地下管线普查与信息化建设的现状，做出了具体的分析与探讨，根据实际面临的具体问题，提出了合理有效的解决措施，以期促进地下管线的管理工作的顺利进行。

关键词: 城市地下管线; 地下管线普查; 管线信息化1、引言：城市地下管线在城市建设中占有重要地位，是促进城市发展的重要组成部分。

随着资源节约型城市的不断推进，城市地下管线与信息化建设，对促进城市发展的重要作用越来越突出，城市地下管线信息化建设的主要内容包括三个方面，第一是地下管线的探测工作。

第二个内容是地下管线的信息化建设。

第三个内容是地下管线的管理机制。

这三部分内容相互联系，相互制约，都在具体的建设中具有不可替代的作用。

针对我国目前的地下管线现状，虽然在一定程度上，取得了一些突破进展，但在具体的环节中，还存在着一系列急需解决的问题，所以必须针对具体的问题，给出合理性的建议，才能促进我国城市的基础设施快速发展。

2、做好组织管理工作2.1做好准备工作针对具体的建设项目要提前做好准备，在资金方面，根据当地的实际情况，与具体的普查区域，做好资金的核算问题，在具体核算过程中，可以按面积或者是管线的长度进行计算。

2.2形成具体的项目指导文件针对施工单位在具体的施工之前，一定要将相应的指导文件作为施工过程中必须要遵守的施工标准，相关的指导性文件可以在具体的工作开展过程中，对普查工作起到一定的指引作用，能够在普查管理的具体环节中，促进各个环节的顺利实施。

XX市地下综合管线管理信息系统总体建设方案为全面提升城市市政地下综合管线管理水平，营造良好的城市人居环境，按照市委市政府对地下综合管线管理总体要求，充分利用XX市现有市政管网信息化资源，结合我市地下管网管理实际情况，建设符合XX管理实际的特色地下综合管线管理信息系统，制定本建设方案。

一、工程概况地下综合管线管理信息系统是一个为城市建设、城市管理和决策服务的，以计算机网络为载体，GIS软件为支持平台的应用型技术系统。

该系统的建设目标是以电子地图为基础，以空间信息数据和属性信息数据为资源，通过地下管线信息和城市基础空间信息的获取、存储、管理、分析、查询、统计、输出、更新，实现地下管线数据的动态管理，从而为城市建设规划、管理提供技术决策支持。

二、建设目标（一）建立地下管线数据管理服务中心和数据交换平台以数字城管监督指挥中心系统平台为依托，建立城市地下管线综合管理服务中心，建立和管理地下管线数据库并全面负责全市地下管线数据的收集、整理、标准化、入库，动态更新资料的监理入库，数据库的日常管理和维护，管线数据的交流和共享，综合管线信息管理系统的运行维护，成为全市地下管线的数据管理服务中心和数据交换平台。

（二）建立三级地下管线管理应用体系根据XX市城市地下管线基础数据按城市档案管理、政府各部门分工管理、维护（修）职责特点，结合计算机信息化管理，可划分：综合管理（中心管理），市政、规划管理及专业管理（分管部门），行政区管理三级形式，其数据建库与其相对应。

（三）建立严格的地下管线动态更新制度和档案归档制度随着社会各界对信息产业的认识和对基础空间数据达到新的高度，各有关单位有可能也有必要相互协调，建立行之有效的责、权、利清晰的资源共享的信息集约机制，信息数据最大限度开放和共享。

（四）实现信息的多元化应用开发出能对城市的规划、建设、管理和防灾减灾提供良好服务，为管线的建设、管理、辅助设计和事故分析提供支持，为领导和有关部门提供辅助决策的软件系统。

青岛市地下管线探测与信息化建设技术导则近年来，随着城市化进程的不断加快，城市地下管线的规模和数量也在迅速增长。

为了有效地保障城市基础设施的正常运行和发展，青岛市地下管线探测与信息化建设技术逐渐成为城市建设的重要组
成部分。

青岛市地下管线探测与信息化建设技术导则，旨在为青岛市地下管线探测与信息化建设提供指引和规范。

本规范主要包括以下几个方面：
一、青岛市地下管线探测标准。

本标准规定了地下管线探测的技术要求、探测范围和探测精度等内容，旨在确保地下管线的探测工作能够满足城市建设的需求。

二、青岛市地下管线信息化建设技术标准。

本标准明确了地下管线信息化建设的技术要求、数据采集和管理等内容，以提高管线信息化水平和管理效率。

三、青岛市地下管线探测与信息化建设管理规范。

本规范主要涵盖地下管线探测与信息化建设的管理和监督机制，以确保管线探测和信息化建设的顺利进行。

四、青岛市地下管线探测与信息化建设技术应用案例。

本篇章主要介绍了青岛市地下管线探测与信息化建设技术在实际应用中的应
用情况，以及相应的效果和经验。

总之，《青岛市地下管线探测与信息化建设技术导则》的实施将
有利于加强城市基础设施的管理和维护，提高城市建设的质量和效率。

同时，也将为其他城市的地下管线探测与信息化建设提供借鉴和参考。

地下管线探测信息化生产系统的设计与实现摘要：本文针对地下管线探测传统作业模式中存在的问题进行了全面分析，提出了系统的建设目标和研究内容，并以管线内外业一体化采集系统为例，从系统流程分析、数据库设计、主要功能模块实现三个方面阐述了该系统的设计和实现过程。

通过建立管线探测系列产品，将极大提升管线探测内、外业的工作效率，加强管线数据库的建库水平，提高管线探测成果质量及管线成果的应用水平。

关键词：地下管线；信息化；生产；设计与实现中图分类号：[tu279.7+6]文献标识码：a文章编号：1.管线探测现状分析1.1 管线信息化管理是城市建设的需要城市地下管线是城市基础设施的重要组成部分，被喻为城市的“生命线”。

近年来全国每年因施工而引发的管网事故所造成的直接经济损失达50亿元。

管线位置、材质、属性信息不能及时、准确地获取，是导致事故的一个重要原因。

只有通过信息化手段，全面、系统的掌握地下管线的现状，才能减少管线事故的发生。

1.2管线探测作业模式跟不上市场发展的步伐地下管线探测工作主要包括管线测量、管线探查和管线图编绘，管线测量测定管线的空间位置，管线探查调查管线的各类属性，管线图编绘是将地下管线的空间位置和属性综合编绘到以地形图为基础的管线图上。

传统的管线探测作业模式一般为先外业测量、探查，再内业资料整理、编绘。

管线测量外业记录目前多以掌上电脑（pda）和外业手薄方式记录，管线探查资料记录多以纸质管线图加手薄方式记录，内业需要综合纸质管线图和手薄来整理编绘成果图及建立管线数据库。

这种传统的作业方式，存在着重复作业、后期成果整理工作繁杂、容易出错、效率低下等缺点。

1.3 管线探测成果无法满足市场需要近年来，市场对管线数据库和管线信息系统的需求十分明显，传统管线探测方式产生的成果为电子图纸和表格形式，已经无法满足对市场对管线探测产品的需要。

1.4 管线探测发展趋势分析利用信息化手段，采用移动终端来记录管线探测的成果，达到内外业一体化，是当前管线探测行业技术发展的一个趋势。

城市地下管线探测及建立信息系统技术探讨摘要：近年来，我国的城市化进程有了很大进展，城市地下管线网络的建设也越来越完善。

本文对地下管网普查项目，详细阐述了城市地下管线探测的技术要点，以及建立管线信息系统的方法，为城市地下管线的信息化管理提供有效途径。

关键词：城市地下管线;探查;测量;质量控制;信息系统引言城市地下管线是城市基础设施中不可或缺的一部分，同时也是城市规划与建设的重要基础信息，是城市得以生存和发展的物质基础，是城市的“生命线”。

伴随着我国经济的快速腾飞及技术的日益进步，地下管线的种类和密度也在不断增加。

由于施工、管理等历史问题加之沉降、水土流失等自然问题的叠加，由此导致地下管线事故频发，造成城市通信中断、停水、停电、停气及内涝的发生，给人民群众的生活带来诸多不便。

为适应城市发展需要，有必要打造地下管线数据的共建共享、互联互通，确保地下管线信息从获取、处理、管理、应用服务的畅通，从而实现城市地下管线的共建共享和统一管理，为城市规划、建设、管理及应急抢险提供信息服务。

1管线探测地下管线探测即调查管线连接关系、属性，采集管线点三维坐标，构建数据库，编制管线图和管线点成果表。

管线探测作业流程包括接受任务、编写项目预算、调配项目组人员设备、收集资料、现场踏勘、仪器校验和方法试验、编写技术设计书、涉密基础资料使用申请、项目备案、实地调查与仪器探查、控制测量、管线点测量、管线数据处理与管线图编绘、专业管线权属单位审图、数据质检及核实修改、建立管线数据库或信息管理系统、编写技术总结报告、第三方检测、成果整理验收、成果归档移交等。

2城市地下管线探测项目质量控制策略2.1做好前期准备工作首先，做好对管线探测项目相关人员的培训，保证管线探测人员能够熟练使用仪器设备并按照相关标准规定开展工作，经考核合格的人员持证上岗，最大限度降低人为操作失误所导致的质量问题；其次，使用经权威机构检定合格的仪器设备，使用前对其进行测试，确保其测量误差在合理范围内；再次，提前做好对探测区域的调查，掌握测区环境状况，制定有针对性的探测计划，规范记录和测量工作流程；最后，收集分析总结同类城市地下管线探测项目中的质量问题，保证探测人员能够掌握探测的要点和相关注意事项，降低之后工作中类似质量问题的发生率。

地下管网地理信息系统建设方案一、实施背景随着城市化进程的加速，地下管网系统日益复杂且重要。

传统的管理方式已无法满足现代城市基础设施管理的需求，具体表现在以下几个方面：1.数据更新缓慢：纸质或简单的电子文档管理方式无法实现数据的实时更新。

2.信息不透明：缺乏有效的信息共享机制，导致各部门间信息不一致。

3.维护困难：缺乏准确的管网信息，导致维护和抢修工作困难重重。

4.规划不准确：无法为城市规划提供准确的基础数据。

在此背景下，我们提出了一款基于地理信息系统的地下管网建设方案。

二、工作原理该系统将采用地理信息系统（GIS）技术，结合数据库和网络技术，构建一个全方位、动态的地下管网管理系统。

其工作原理如下：1.数据采集：通过专业的仪器和设备，如探地雷达、管线探测仪等，对地下管网进行探测，获取管网的空间位置信息。

2.数据处理：将采集到的数据进行处理，包括清洗、格式转换等，使其成为可用的管网数据。

3.数据存储：将处理后的管网数据存储在数据库中，以便后续的查询、分析和应用。

4.数据展示：通过GIS技术，将管网数据以图形化的方式展示在地理信息系统中，方便用户进行查询、分析和决策。

三、实施计划步骤1.需求分析：明确系统的需求，包括用户需求、功能需求、性能需求等。

2.系统设计：根据需求分析结果，进行系统设计，包括数据库设计、界面设计等。

3.硬件采购：采购必要的硬件设备，如探测仪器、服务器等。

4.软件开发：根据系统设计，进行软件开发。

5.数据采集和处理：对地下管网进行探测，并处理采集到的数据。

6.系统测试：对开发完成的系统进行测试，确保系统的稳定性和可靠性。

7.用户培训：对用户进行培训，确保用户能够正确、有效地使用系统。

8.系统上线运行：将系统正式上线运行，开始使用。

四、适用范围该地下管网地理信息系统适用于以下场景：1.城市基础设施管理：城市管理部门可以使用该系统进行地下管网的管理和维护，提高工作效率和准确性。

2.规划决策支持：该系统可以为城市规划提供准确的基础数据，帮助决策者做出更科学的决策。

1、作业概况为了探索探测工作的组织程序、检验探测队伍技术状况，统一和规范工作流程、作业程序、作业方法、数据格式以及各种规定要求。

作业工作开始前，我们选择了3个片区作为样区进行试验，通过试验进一步完善我们的工作方案，并达到统一和规范作业要求和规定的目的。

探测作业2003年8月开始，2004年10月结束，共完成管线外业探测、1:500带状地形图测绘、内业数据处理、管线图编绘、监理检查、管线权属单位审图和管线档案资料装订归档等工作。

一期工程共调查明显管线点189333个，探测隐蔽管线点108287个，探测管线总长5640公里，测绘1:500带状地形图1715幅，编绘综合管线图3475幅，编绘专业管线9169幅，装订档案3977册。

整个探测区域分成15个测区，作业从中心测区逐渐向外展开，每个测区探测工作完成后需进行三级检查，然后交由监理单位监理检查，再经管线权属单位审查，并进行相邻图幅接边检查，各个工序检查合格后才能进入新测区作业。

2、探测要求及精度地下管线探测的取舍标准应根据城市的具体情况、管线的疏密程度和业主的要求确定。

管线探测取舍标准按表一执行。

地下管线埋设越深其探测难度越大，为了保证不同埋设深度管线的探测精度，根据不同埋设七、地下管线探测与带状地形图测绘（1）地下管线探测取舍标准（2）地下管线探查精度深度给予相应的探查精度。

管线探查精度按表二执行。

平面位置测量中误差（指管线点相对于邻近平面控制点）不得大于±5c m ，高程测量中误差（指管线点相对邻近高程控制点）不得大于±2cm 。

地下管线与邻近建筑物、道路中心线及相邻管线的间距中误差不得大于图上±5。

（3）地下管线点的测量精度（4）地下管线图测绘精度厦门市地下管线探测及信息化建设（中篇）林广元THE UR B AN CO NS TRUC TION AR CHIVES MAGAZINE观察Vie w在第八期中我们刊登了厦门市地下管线信息化管理的目标、模式、技术方案、工作程序等问题，在本期中我们将继续介绍厦门市管线项目的信息化建设概况。

阐述城市地下管线探测方法地下管线是城市的重要基础设施。

近年来，随着城市建设的发展，大力发展交通系统，能源体系，通讯，信息网络等，如铁路、地铁、轻轨、供电、供热、供气等。

各项工程的实施均离不开地下管线这一重要隐蔽基础设施。

由于种种原因，管线资料不全，有的与现状不符，而且各种管线权属于不同的部门，对管线管理不够重视，这都增加了管线的管理难度。

在工程施工中，常因管线位置不明挖断管线，造成停水、停电、通讯中断等事故，给人民生活带来极大不便。

为了避免这些状况发生，查明地下管线位置、走向已成为工程施工必不可少的前提，对于促进城市建设和谐发展具有重要意义。

1 地下管线的分类城市中的管线主要有给水管线、排水管线、燃气管线、热力管线、电力电信管线等。

这些管线按埋深可分为浅埋和深埋。

按材质可分为金属管线和非金属管线，其中，金属管线主要有铸铁管、钢管、铝管等；非金属管线主要有混凝土管、钢筋混凝土管、PVC管、PE管、电力电信电缆等。

2 各种地下管线探测技术原理及应用探测管线的目的是确定管线的位置、埋深。

地下管线与周围土体之间存在物性差异，各种地下管线探测技术原理追根究底都是利用这种物性差异来进行探测定位。

不同的物性差异决定了不同的探测方法。

根据探测时依据的不同物性差异可以将探测方法分为电磁感应法、地质雷达法、地震波法、高密度电阻率法、井中磁梯度法等。

2.1 电磁感应法电磁感应法是地下管线探测的主要方法。

是以地下管线与周围介质之间有明显的导电率、导磁率和介电性为主要物性基础（如表1所示），根据电磁感应原理观测和研究电磁场空间和时间变化规律，达到寻找地下金属管线或解决其它地质问题的目的。

当地下管线与周围介质间电性差异明显且管线长度远大于管线埋深时，探测效果明显。

根据施加信号的方式不同，电磁感应法分为直接法、夹钳法、感应法和示踪法。

直接法：直接法（也称充电法）适用于探测大口径的金属管线。

该方法是将发射机输出端接到被测金属管线上，利用直接加到被测金属管线上的信号进行探测。
