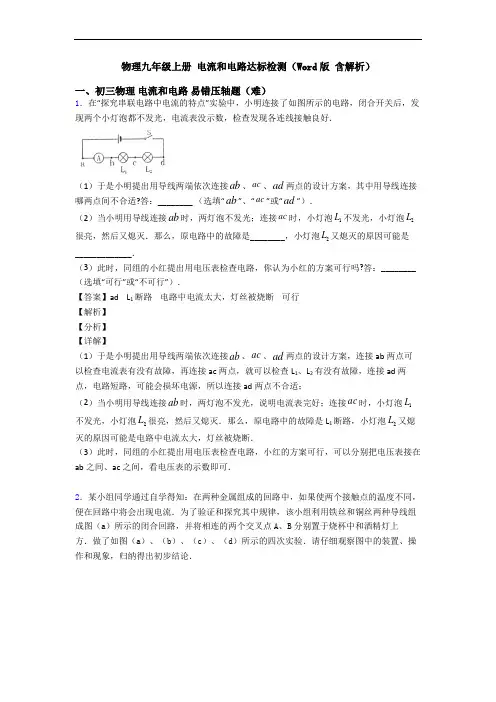

物理九年级上册电流和电路达标检测（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．在“探究串联电路中电流的特点”实验中，小明连接了如图所示的电路，闭合开关后，发现两个小灯泡都不发光，电流表没示数，检查发现各连线接触良好．（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，其中用导线连接哪两点间不合适?答：________ （选填“ab”、“ac”或“ad”）．（2）当小明用导线连接ab时，两灯泡不发光；连接ac时，小灯泡1L不发光，小灯泡2L 很亮，然后又熄灭．那么，原电路中的故障是________，小灯泡2L又熄灭的原因可能是_____________．（3）此时，同组的小红提出用电压表检查电路，你认为小红的方案可行吗?答：________（选填“可行”或“不可行”）．【答案】ad L1断路电路中电流太大，灯丝被烧断可行【解析】【分析】【详解】（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，连接ab两点可以检查电流表有没有故障，再连接ac两点，就可以检查L1、L2有没有故障，连接ad两点，电路短路，可能会损坏电源，所以连接ad两点不合适；（2）当小明用导线连接ab时，两灯泡不发光，说明电流表完好；连接ac时，小灯泡1L 不发光，小灯泡2L很亮，然后又熄灭．那么，原电路中的故障是L1断路，小灯泡2L又熄灭的原因可能是电路中电流太大，灯丝被烧断．（3）此时，同组的小红提出用电压表检查电路，小红的方案可行，可以分别把电压表接在ab之间、ac之间，看电压表的示数即可．2．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流．为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方．做了如图（a）、（b）、（c）、（d）所示的四次实验．请仔细观察图中的装置、操作和现象，归纳得出初步结论．（1）分析比较图中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流________．（2）分析比较图中（a）（c）两图[或（b）（d）两图]，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数________（选填“变大”、“不变”或“变小”）．据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低________．【答案】越小不变无关【解析】【分析】【详解】(1)比较a、b两次实验可知,当相互连接的两种金属丝的材料不变时,(a)中冰水混合物与酒精灯火焰的温度差比较大,电流表示数大;(b)中开水与酒精灯火焰的温度差较小，电流表的示数小，故可得出的结论为：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流越小；(2)分析比较图中(a)(c)两图(或(b)(d)两图)，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部和最长处进行加热时，闭合回路中的电流表示数相同，据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低无关．【点睛】根据图示判断两个接触点的温度差，然后比较实验中电流表的示数，并与已有的结论对比．3．实验室备有下列器材：A．待测定值电阻R x：阻值在49～52Ω之间B．滑动变阻器：最大阻值如图甲C．滑动变阻器：最大阻值如图乙D．定值电阻R0：阻值20ΩE．电压表V：测量范围0～3VF．电源E：电源电压恒为4.5VG．单刀双掷开关（双向开关）S及导线若干为了较精确地测出待测电阻R x的电阻，小明设计了图丙所示的电路．（1）在小明设计的电路中，滑动变阻器应选________（填器材前面的序号字母）．（2）小明在实验中的主要操作步骤及记录的数据是：Ⅰ．将开关S掷向1，由________（填“a至b”或“b至a”）移动滑动变阻器的滑片P 至某一位置，读出V表的示数为2.5V；Ⅱ．保持滑动变阻器滑片P的位置不变，将开关S掷向2，读出V表的示数为1.5V．根据小明的测量数据可以得到待测电阻的阻值R x=________Ω．【答案】C b至a 50【解析】【分析】【详解】（1）根据串联电路的分压特点可知，若接最大阻值为20Ω的滑动变阻器时，根据串联电路电压与与电阻成正比的规律，电阻两端分得的电压最小为49Ω4.5 3.249Ω20ΩXXRU V VR R⨯≈++甲＝＞3V,即此滑动变阻器的最大阻值过小，故应选择最大阻值较大的C规格的滑动变阻器．（2）将开关S掷向1时，因开关闭合前，保护电路的滑动变阻器处于最大阻值的b，由b至a移动滑动变阻器的滑片P至某一位置，如下图所示：则，X XXU U UIR R-＝＝,即2.5V 4.5V 2.5VXR R-＝﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①;保持滑动变阻器滑片P的位置不变，将开关S掷向2时，如下图所示：则00'U U UIR R＝＝-,即1.5V 4.5V 1.5V20ΩR＝-﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②,由①②两式可得：50ΩXR＝．【点睛】根据串联电路的分压特点求出待测电阻与滑动变阻器串联时分得的最小电压，再与电压表的量程相比较即可选择滑动变阻器的规格；闭合开关前，保护电路的滑动变阻器处于最大阻值处；当开关S掷向1时，待测电阻与滑动变阻器串联，电压表测待测电阻两端的电压；保持滑动变阻器滑片P的位置不变，将开关S掷向2时，定值电阻与滑动变阻器串联，电压表测定值电阻两端的电压，根据串联电路的电流特点和欧姆定律分别得出等式，解等式即可求出待测电阻的阻值．4．小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。

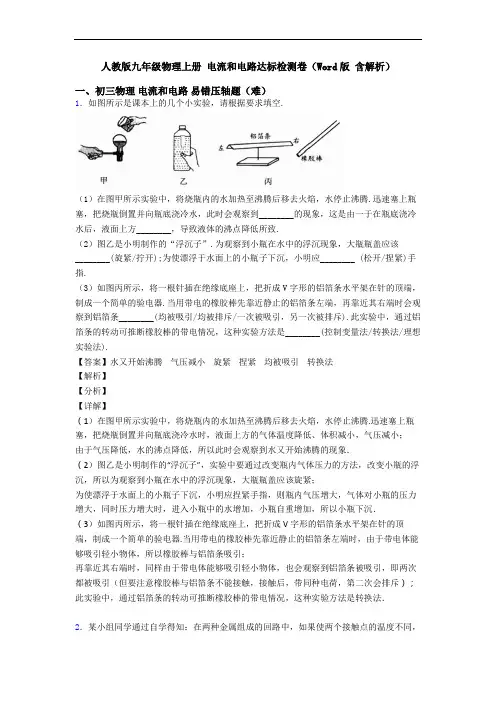

人教版九年级物理上册电流和电路达标检测卷（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．如图所示是课本上的几个小实验，请根据要求填空.（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水，此时会观察到________的现象，这是由一于在瓶底浇冷水后，液面上方________，导致液体的沸点降低所致.（2）图乙是小明制作的“浮沉子”.为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该________(旋紧/拧开);为使漂浮于水面上的小瓶子下沉，小明应________ (松开/捏紧)手指.（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端，再靠近其右端时会观察到铝箔条________(均被吸引/均被排斥/一次被吸引，另一次被排斥).此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是________(控制变量法/转换法/理想实验法).【答案】水又开始沸腾气压减小旋紧捏紧均被吸引转换法【解析】【分析】【详解】（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水时，液面上方的气体温度降低、体积减小，气压减小；由于气压降低，水的沸点降低，所以此时会观察到水又开始沸腾的现象．（2）图乙是小明制作的“浮沉子”，实验中要通过改变瓶内气体压力的方法，改变小瓶的浮沉，所以为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该旋紧；为使漂浮于水面上的小瓶子下沉，小明应挰紧手指，则瓶内气压增大，气体对小瓶的压力增大，同时压力增大时，进入小瓶中的水增加，小瓶自重增加，所以小瓶下沉．（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端时，由于带电体能够吸引轻小物体，所以橡胶棒与铝箔条吸引；再靠近其右端时，同样由于带电体能够吸引轻小物体，也会观察到铝箔条被吸引，即两次都被吸引（但要注意橡胶棒与铝箔条不能接触，接触后，带同种电荷，第二次会排斥）；此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是转换法．2．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流．为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方．做了如图（a）、（b）、（c）、（d）所示的四次实验．请仔细观察图中的装置、操作和现象，归纳得出初步结论．（1）分析比较图中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流________．（2）分析比较图中（a）（c）两图[或（b）（d）两图]，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数________（选填“变大”、“不变”或“变小”）．据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低________．【答案】越小不变无关【解析】【分析】【详解】(1)比较a、b两次实验可知,当相互连接的两种金属丝的材料不变时,(a)中冰水混合物与酒精灯火焰的温度差比较大,电流表示数大;(b)中开水与酒精灯火焰的温度差较小，电流表的示数小，故可得出的结论为：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流越小；(2)分析比较图中(a)(c)两图(或(b)(d)两图)，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部和最长处进行加热时，闭合回路中的电流表示数相同，据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低无关．【点睛】根据图示判断两个接触点的温度差，然后比较实验中电流表的示数，并与已有的结论对比．3．在探究电路的实验中，用铜导线按如图甲连接好元件，闭合开关后，两表示数如图。

九年级电流和电路达标检测卷（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．在“探究串联电路中电流的特点”实验中，小明连接了如图所示的电路，闭合开关后，发现两个小灯泡都不发光，电流表没示数，检查发现各连线接触良好．（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，其中用导线连接哪两点间不合适?答：________ （选填“ab”、“ac”或“ad”）．（2）当小明用导线连接ab时，两灯泡不发光；连接ac时，小灯泡1L不发光，小灯泡2L 很亮，然后又熄灭．那么，原电路中的故障是________，小灯泡2L又熄灭的原因可能是_____________．（3）此时，同组的小红提出用电压表检查电路，你认为小红的方案可行吗?答：________（选填“可行”或“不可行”）．【答案】ad L1断路电路中电流太大，灯丝被烧断可行【解析】【分析】【详解】（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，连接ab两点可以检查电流表有没有故障，再连接ac两点，就可以检查L1、L2有没有故障，连接ad两点，电路短路，可能会损坏电源，所以连接ad两点不合适；（2）当小明用导线连接ab时，两灯泡不发光，说明电流表完好；连接ac时，小灯泡1L 不发光，小灯泡2L很亮，然后又熄灭．那么，原电路中的故障是L1断路，小灯泡2L又熄灭的原因可能是电路中电流太大，灯丝被烧断．（3）此时，同组的小红提出用电压表检查电路，小红的方案可行，可以分别把电压表接在ab之间、ac之间，看电压表的示数即可．2．在“用伏安法测电阻”的实验中：（1）实验原理是_______________________。

（2）在下左图中将滑动变阻器正确连入电路（未知电阻大于5Ω）（_______）（3）如某次测量中，老师只提供了下列器材：电压恒定的电源一个（电压未知）、电流表一只、定值电阻R 0一个（电阻已知）、单刀开关两只、导线若干。

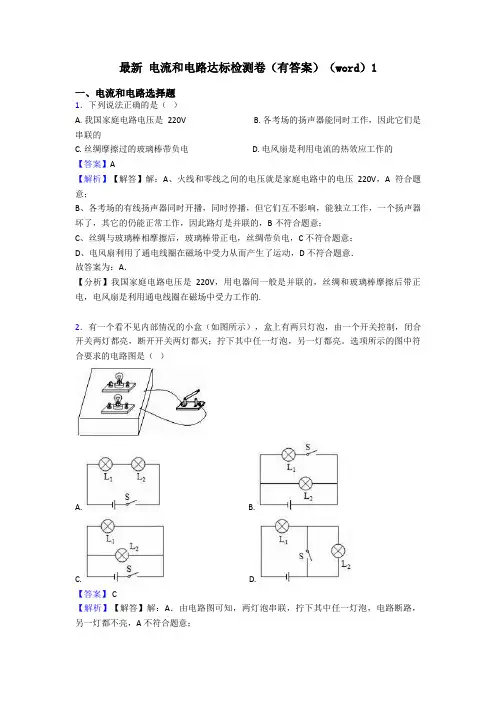

最新电流和电路达标检测卷（有答案）（word）1一、电流和电路选择题1．下列说法正确的是（）A. 我国家庭电路电压是220VB. 各考场的扬声器能同时工作，因此它们是串联的C. 丝绸摩擦过的玻璃棒带负电D. 电风扇是利用电流的热效应工作的【答案】A【解析】【解答】解：A、火线和零线之间的电压就是家庭电路中的电压220V，A符合题意；B、各考场的有线扬声器同时开播，同时停播，但它们互不影响，能独立工作，一个扬声器坏了，其它的仍能正常工作，因此路灯是并联的，B不符合题意；C、丝绸与玻璃棒相摩擦后，玻璃棒带正电，丝绸带负电，C不符合题意；D、电风扇利用了通电线圈在磁场中受力从而产生了运动，D不符合题意．故答案为：A．【分析】我国家庭电路电压是220V，用电器间一般是并联的，丝绸和玻璃棒摩擦后带正电，电风扇是利用通电线圈在磁场中受力工作的.2．有一个看不见内部情况的小盒（如图所示），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，另一灯都亮。

选项所示的图中符合要求的电路图是（）A. B.C. D.【答案】 C【解析】【解答】解：A．由电路图可知，两灯泡串联，拧下其中任一灯泡，电路断路，另一灯都不亮，A不符合题意；B．由电路图可知，两灯泡并联，开关S位于L1支路，断开开关，灯泡L2仍然亮，B不符合题意；C．由电路图可知，两灯泡并联，开关位于干路，闭合开关两灯都亮，拧下其中任一灯泡，另一灯亮，C符合题意；D．由电路图可知，开关S与L2并联后再与L1串联，闭合开关S，L2被短路，L2不亮，L1亮，D不符合题意。

故答案为：C【分析】结合串并联电路的特点分析解答即可.3．小明同学将用丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中，下列判断正确的是（）A. 用丝绸摩擦玻璃棒时，有电子从丝绸转移到玻璃棒上B. 与金属球接触后，玻璃棒和金属球上带有同种电荷C. 玻璃桥和验电器都带正电荷，正电荷从玻璃棒转移到验电器上D. 金属箔张开是因为异种电荷相互排斥【答案】 B【解析】【解答】A.当丝绸和玻璃棒摩擦时，电子从玻璃棒转移到丝绸上，A不符合题意；B.当玻璃棒和金属球接触后，玻璃棒和金属球带相同的电荷，B符合题意；C.在玻璃棒和金属球接触时，电子从金属球转移到玻璃棒上，C不符合题意；D.金属箔张开角度，是因为同种电荷相排斥，D不符合题意。

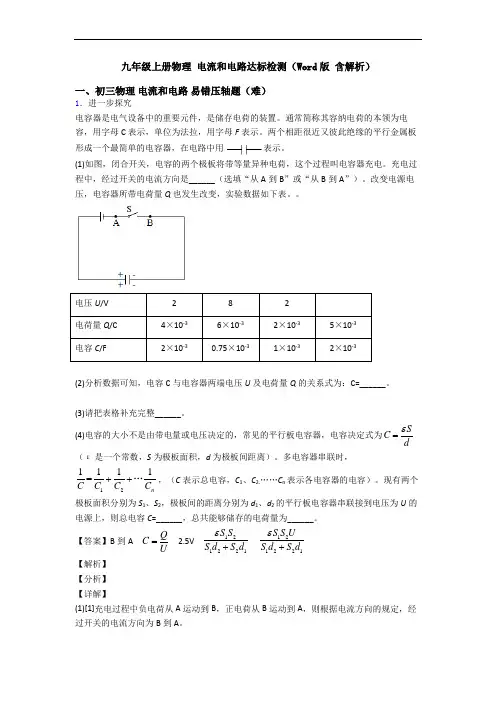

九年级上册物理电流和电路达标检测（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。

通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。

两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。

(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。

充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。

改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。

电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。

(3)请把表格补充完整______。

(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。

多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。

现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。

【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。

(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯ 3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U=(3)[3]根据上题所得公式QU C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯(4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为SC dε=则111S C d ε= 222S C d ε=因为多电容器串联时121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为121221US S S d C S d Q U ε+==2．在探究电路的实验中，用铜导线按如图甲连接好元件，闭合开关后，两表示数如图。

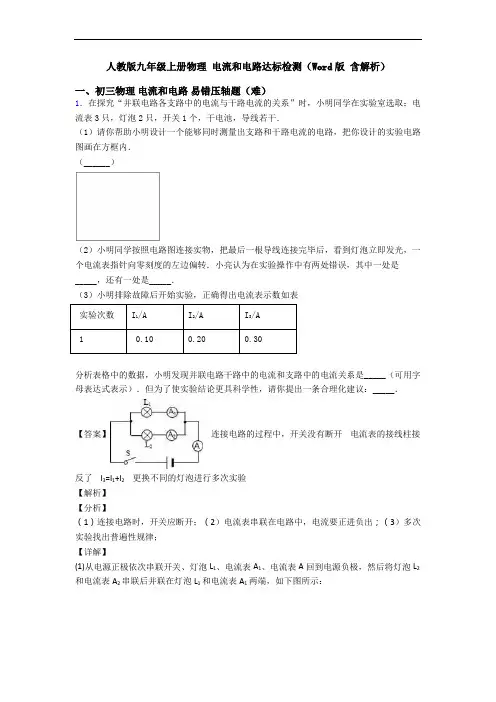

人教版九年级上册物理电流和电路达标检测（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．在探究“并联电路各支路中的电流与干路电流的关系”时，小明同学在实验室选取：电流表3只，灯泡2只，开关1个，干电池，导线若干．（1）请你帮助小明设计一个能够同时测量出支路和干路电流的电路，把你设计的实验电路图画在方框内．（______）（2）小明同学按照电路图连接实物，把最后一根导线连接完毕后，看到灯泡立即发光，一个电流表指针向零刻度的左边偏转．小亮认为在实验操作中有两处错误，其中一处是_____，还有一处是_____．（3）小明排除故障后开始实验，正确得出电流表示数如表实验次数I1/A I2/A I3/A1 0.100.20 0.30分析表格中的数据，小明发现并联电路干路中的电流和支路中的电流关系是_____（可用字母表达式表示）．但为了使实验结论更具科学性，请你提出一条合理化建议：_____．【答案】连接电路的过程中，开关没有断开电流表的接线柱接反了 I3=I1+I2更换不同的灯泡进行多次实验【解析】【分析】（1）连接电路时，开关应断开；（2）电流表串联在电路中，电流要正进负出；（3）多次实验找出普遍性规律；【详解】(1)从电源正极依次串联开关、灯泡L1、电流表A1、电流表A回到电源负极，然后将灯泡L2和电流表A2串联后并联在灯泡L1和电流表A1两端，如下图所示：(2)把最后一根导线连接完毕后，看到灯泡立即发光，说明连接电路的过程中，开关没有断开；一个电流表指针向零刻度的左边偏转，说明电流表的接线柱接反了．（3）由表中数据分析可以知道，并联电路中干路电流等于各支路电流之和，即I3=I1+I2一组实验数据具有偶然性，要得到普遍规律，需多次实验得到多组实验数据，因此需更换不同的灯泡进行多次实验．2．在“探究串联电路中电流的特点”实验中，小明连接了如图所示的电路，闭合开关后，发现两个小灯泡都不发光，电流表没示数，检查发现各连线接触良好．（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，其中用导线连接哪两点间不合适?答：________ （选填“ab”、“ac”或“ad”）．（2）当小明用导线连接ab时，两灯泡不发光；连接ac时，小灯泡1L不发光，小灯泡2L 很亮，然后又熄灭．那么，原电路中的故障是________，小灯泡2L又熄灭的原因可能是_____________．（3）此时，同组的小红提出用电压表检查电路，你认为小红的方案可行吗?答：________（选填“可行”或“不可行”）．【答案】ad L1断路电路中电流太大，灯丝被烧断可行【解析】【分析】【详解】（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，连接ab两点可以检查电流表有没有故障，再连接ac两点，就可以检查L1、L2有没有故障，连接ad两点，电路短路，可能会损坏电源，所以连接ad两点不合适；（2）当小明用导线连接ab时，两灯泡不发光，说明电流表完好；连接ac时，小灯泡1L 不发光，小灯泡2L很亮，然后又熄灭．那么，原电路中的故障是L1断路，小灯泡2L又熄灭的原因可能是电路中电流太大，灯丝被烧断．（3）此时，同组的小红提出用电压表检查电路，小红的方案可行，可以分别把电压表接在ab之间、ac之间，看电压表的示数即可．3．小红同学对串联电路的电压规律进行了探究。

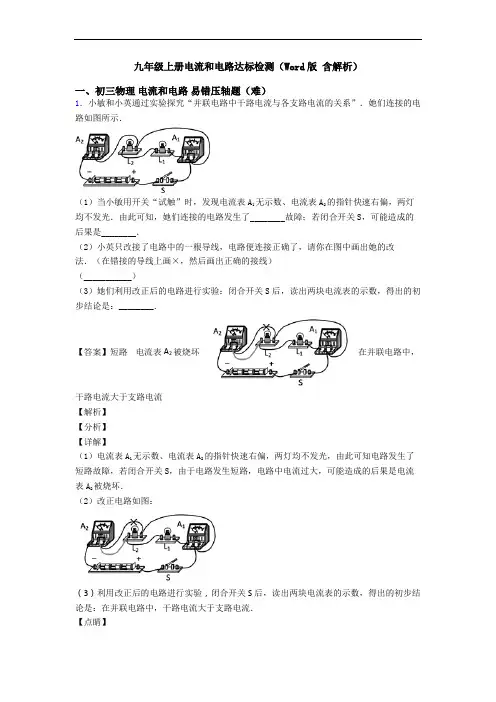

九年级上册电流和电路达标检测（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．（1）当小敏用开关“试触”时，发现电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S，可能造成的后果是________．（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线）（___________）（3）她们利用改正后的电路进行实验：闭合开关S后，读出两块电流表的示数，得出的初步结论是：________．【答案】短路电流表A2被烧坏在并联电路中，干路电流大于支路电流【解析】【分析】【详解】（1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏．（2）改正电路如图：（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结论是：在并联电路中，干路电流大于支路电流．【点睛】电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．2．演绎式探究﹣﹣﹣探究点电荷的电场强度如果带电体间的距离比它们的大小大得多，这样的带电体可以看成是点电荷．（1）实验发现，带电量分别为q1、q2的两个点电荷距离为r时，它们之间的作用力F=k，其中k为常量，当q1和r一定时，F与q2之间的关系图象可以用他图甲中的图线来表示．（2）磁体周围存在磁场，同样，电荷周围也存在磁场．电场对放入其中的电荷产生电场力的作用．点电荷q1和q2之间的作用力实际是q1（或q2）的电场对q2（或q1）的电场力．物理学中规定：放入电场中某一点的电荷受到的电场力F跟它的电量q的比值，叫做该点的电场强度，用E表示，则E= ．如图乙所示，在距离点电荷Q为r的A点放一个点电荷q，则点电荷q受到的电场力F= ，点电荷Q在A点产生的电场强度E A= ．（3）如果两个点电荷同时存在，它们的电场会相互叠加，形成合电场．如图丙所示，两个互成角度的电场强度E1和E2，它们合成后的电场强度E用平行四边形的对角线表示．如图丁所示，两个点电荷Q分别放在A、B两点，它们在C点产生的合电场强度为E合．请推导证明：E合=．【答案】（1）c；（2）；；；（3）证明过程如上所示【解析】试题分析：（1）作用力为F=k，k是常数，q1和r一定时，F与q2成正比，所以是一条过原点的直线，c符合题意；（2）根据题意，电场强度：E=；Q在A点对q的电场力：F=，所以点电荷Q在A点产生的电场强度：E A=/q=；（3）由题意知，AB在C点电场强度的大小相等，E A=E B=，且互相垂直，做出其合场强，如图所示：所以E=，即得证．【考点定位】电场强度；电荷间的相互作用3．在探究电路的实验中，用铜导线按如图甲连接好元件，闭合开关后，两表示数如图。

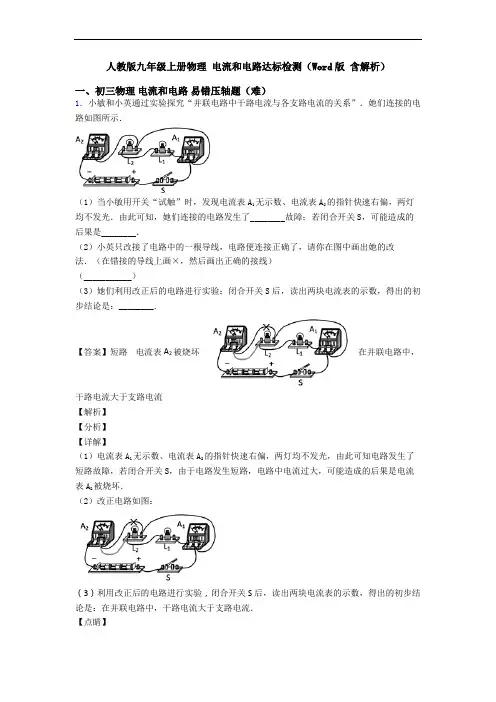

人教版九年级上册物理电流和电路达标检测（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．（1）当小敏用开关“试触”时，发现电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S，可能造成的后果是________．（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线）（___________）（3）她们利用改正后的电路进行实验：闭合开关S后，读出两块电流表的示数，得出的初步结论是：________．【答案】短路电流表A2被烧坏在并联电路中，干路电流大于支路电流【解析】【分析】【详解】（1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏．（2）改正电路如图：（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结论是：在并联电路中，干路电流大于支路电流．【点睛】电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．2．在“探究串联电路中电流的特点”实验中，小明连接了如图所示的电路，闭合开关后，发现两个小灯泡都不发光，电流表没示数，检查发现各连线接触良好．（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，其中用导线连接哪两点间不合适?答：________ （选填“ab”、“ac”或“ad”）．（2）当小明用导线连接ab时，两灯泡不发光；连接ac时，小灯泡1L不发光，小灯泡2L 很亮，然后又熄灭．那么，原电路中的故障是________，小灯泡2L又熄灭的原因可能是_____________．（3）此时，同组的小红提出用电压表检查电路，你认为小红的方案可行吗?答：________（选填“可行”或“不可行”）．【答案】ad L1断路电路中电流太大，灯丝被烧断可行【解析】【分析】【详解】（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，连接ab两点可以检查电流表有没有故障，再连接ac两点，就可以检查L1、L2有没有故障，连接ad两点，电路短路，可能会损坏电源，所以连接ad两点不合适；（2）当小明用导线连接ab时，两灯泡不发光，说明电流表完好；连接ac时，小灯泡1L 不发光，小灯泡2L很亮，然后又熄灭．那么，原电路中的故障是L1断路，小灯泡2L又熄灭的原因可能是电路中电流太大，灯丝被烧断．（3）此时，同组的小红提出用电压表检查电路，小红的方案可行，可以分别把电压表接在ab之间、ac之间，看电压表的示数即可．3．实验小组用如图1所示的电路来探究并联电路中电流的关系，其实验思路如下∶接好电路后，把电流表分别接入到A、B、C三处，测出第一组数据；为了防止个别偶然因素的影响，他们采用以下两种方法之一来重复实验，并完成第二次和第三次测量：方法一∶改变电源电压方法二∶更换其中一条支路中的灯泡（规格不同）(1)如图2是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中最方便的导线拆接点是________点，同时注意，在拆接电路时，开关必须________。

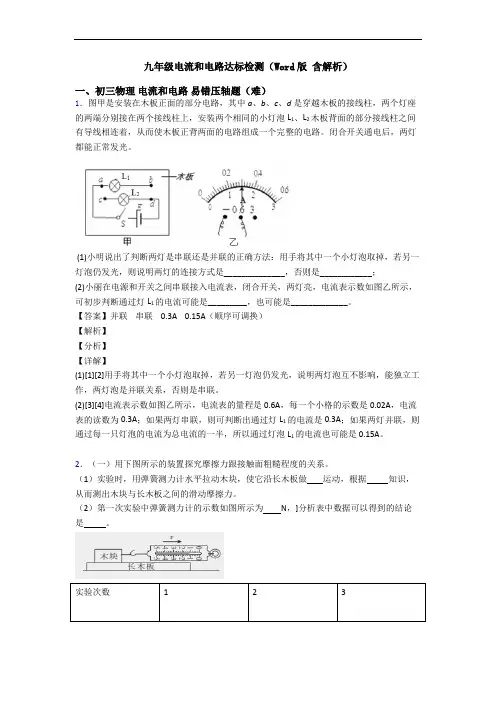

九年级电流和电路达标检测（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。

闭合开关通电后，两灯都能正常发光。

(1)小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是______________，否则是____________；(2)小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯L1的电流可能是_________，也可能是_____________。

【答案】并联串联 0.3A 0.15A（顺序可调换）【解析】【分析】【详解】(1)[1][2]用手将其中一个小灯泡取掉，若另一灯泡仍发光，说明两灯泡互不影响，能独立工作，两灯泡是并联关系，否则是串联。

(2)[3][4]电流表示数如图乙所示，电流表的量程是0.6A，每一个小格的示数是0.02A，电流表的读数为0.3A；如果两灯串联，则可判断出通过灯L1的电流是0.3A；如果两灯并联，则通过每一只灯泡的电流为总电流的一半，所以通过灯泡L1的电流也可能是0.15A。

2．（一）用下图所示的装置探究摩擦力跟接触面粗糙程度的关系。

（1）实验时，用弹簧测力计水平拉动木块，使它沿长木板做运动，根据知识，从而测出木块与长木板之间的滑动摩擦力。

（2）第一次实验中弹簧测力计的示数如图所示为 N，]分析表中数据可以得到的结论是。

实验次数123接触面情况木块和长木板木块和棉布木块和毛巾摩擦力/N1．92．4（3）实验结束后，小丽同学想探究摩擦力是否与接触面的大小有关，她用弹簧测力计测出木块在水平面上的摩擦力，然后将木块沿竖直方向锯掉一半，测得摩擦力的大小也变为原来的一半．她由此得出：当接触面的粗糙程度一定时，接触面越小，摩擦力越小。

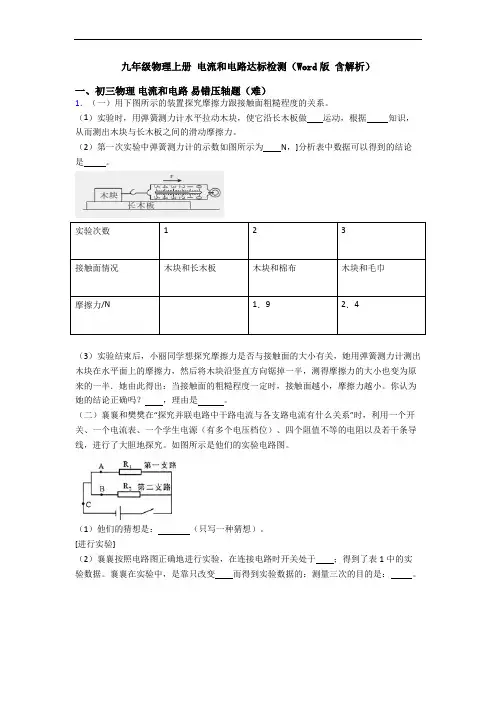

九年级物理上册电流和电路达标检测（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．（一）用下图所示的装置探究摩擦力跟接触面粗糙程度的关系。

（1）实验时，用弹簧测力计水平拉动木块，使它沿长木板做运动，根据知识，从而测出木块与长木板之间的滑动摩擦力。

（2）第一次实验中弹簧测力计的示数如图所示为 N，]分析表中数据可以得到的结论是。

实验次数123接触面情况木块和长木板木块和棉布木块和毛巾摩擦力/N1．92．4（3）实验结束后，小丽同学想探究摩擦力是否与接触面的大小有关，她用弹簧测力计测出木块在水平面上的摩擦力，然后将木块沿竖直方向锯掉一半，测得摩擦力的大小也变为原来的一半．她由此得出：当接触面的粗糙程度一定时，接触面越小，摩擦力越小。

你认为她的结论正确吗？，理由是。

（二）襄襄和樊樊在“探究并联电路中干路电流与各支路电流有什么关系”时，利用一个开关、一个电流表、一个学生电源（有多个电压档位）、四个阻值不等的电阻以及若干条导线，进行了大胆地探究。

如图所示是他们的实验电路图。

（1）他们的猜想是：（只写一种猜想）。

[进行实验]（2）襄襄按照电路图正确地进行实验，在连接电路时开关处于；得到了表1中的实验数据。

襄襄在实验中，是靠只改变而得到实验数据的：测量三次的目的是：。

（3）樊樊也按照上述同样的器材和同样的电路进行了实验，却得到了表2中的数据。

樊樊在实验中是靠只改变而得到实验数据的。

（4）在襄襄同学另外在测量串联电路电压规律中测L2两端的电压时,为了节省实验时间,采用以下方法:电压表所接的B接点不动,只断开A接点,并改接到C接点上；瑞瑞同学用上面的方法能否测出L2两端的电压? 为什么?__ ．【答案】（1）匀速直线二力平衡 1．2 压力一定时，接触面越粗糙，受到的摩擦力越大不正确没有控制压力不变；（2）并联电路中，干路电流等于各支路电流之和断开 R1电阻大小多次测量，避免实验偶然性，寻找普遍规律；电源电压不可以，电压表正负接线柱接反了【解析】试题分析：（一）（1）实验时，我们利用二力平衡的知识，使水平方向的摩擦力等于弹簧测力计的示数，因此必须水平匀速直线拉动木块；（2）弹簧测力计的量程是5N，分度值是0．2N，示数为1．2N；分析表中数据可以得到，压力一定时，接触面越粗糙，受到的摩擦力越大；（3）因为有压力大小、接触面的粗糙程度影响摩擦力的大小，因此如果想探究摩擦力是否与接触面的大小有关，她应该控制压力大小和接触面的粗糙程度一定，但她沿竖直方向锯掉一半时，压力大小改变了，因此没有控制压力一定，因此实验是错误的；（二）（1）他们的猜想是：并联电路中，干路电流等于各支路电流之和；（2）在连接实验电路时开关处于断开，避免接通最后一根导线时，电路中有电流；表1中的实验数据，第二条支路电流没有变化，说明襄襄在实验中，是靠只改变R1电阻大小，而得到实验数据的：测量三次的目的是：多次测量，避免实验偶；（3）樊樊得到了表2中的数据，三次实验中，R1和R2的电流成倍数增大，说明樊樊在实验中是靠只改变电源电压得到实验数据的；（4）在测量串联电路电压规律中测L2两端的电压时，将电压表所接的B接点不动，只断开A接点，并改接到C接点上，是不对的，电压表的正负极接线柱接反了。

电流和电路达标检测（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．小红同学对串联电路的电压规律进行了探究。

（猜想与假设）串联电路总电压等于各用电器两端的电压之和。

（设计与进行实验）（1）按如图所示的电路图连接电路。

（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压。

（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。

（4）测出AC间的电压，得出结论。

（交流与评估）（1）在拆接电路时，开关必须________。

（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1________（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？为什么？________。

【答案】断开短路不能，电压表的正负接线柱接反了【解析】【详解】（1）为了保护电路，在拆接电路时，开关必须断开。

（2）闭合开关，发现电压表示数为零，若为L1的故障，只能是短路，此时电压表也被短路，故示数为零，若断路时，电压表串联在电路中，电压表会有示数，且接近电源电压；所以小灯泡的故障可能是L1短路。

（3）电压表所接的B接点不动，只断开A接点，并改接到C接点上，此时电流由负接线柱注入，正接线柱流出，即电流方向是反的，指针会反偏，所以不能测出L2两端的电压。

【点睛】重点是研究串联电路电压的实验，注意电压表的使用，在连接电压表时，电流方向不能接错，选择量程可用试触的方法。

2．小明有一个电路盒，面板上有L1、L2灯各一只，两个开关S1、S2，一个电流表。

在不打开盒子的情况下，他探究盒内的电路结构。

做了如下实验：只闭合开关S1S2S1和S2L1亮不亮亮灯的发光情况L2不亮不亮亮电流表示数I1＝0.2A I2＝0I3＝0.5A(1)据实验情况，请你在方框内画出盒内电路的电路图______；(2)若所设计电路开关都闭合时电流表示数与只闭合S1时示数相同，且L2不发光，电路出现的故障可能是_____。

九年级上册物理电流和电路达标检测卷（Word版含解析）(1)一、初三物理电流和电路易错压轴题（难）1．在“用伏安法测电阻”的实验中：（1）实验原理是_______________________。

（2）在下左图中将滑动变阻器正确连入电路（未知电阻大于5Ω）（_______）（3）如某次测量中，老师只提供了下列器材：电压恒定的电源一个（电压未知）、电流表一只、定值电阻R0一个（电阻已知）、单刀开关两只、导线若干。

测待测电阻R X的值，请用给定的器材（可不用完）按下列要求完成实验：①、在上右图的虚线框内画出你设计的电路图（____）②、扼要写出实验的主要步骤（指出物理量的名称并用相应的符号表示）a___________________________________________________.b___________________________________________________.③、R X的数学表达式为：R X=_________________（用所测量的物理量及相应的符号表示）。

【答案】U RI闭合S 1断开S 2，读出电流表A 的示数I 0 闭合S 2断开S 1，读出电流表A 的示数I X 00x x xR I R U I I == 【解析】【详解】 第一空．在“用伏安法测电阻”的实验中，用到的实验原理是U R I= ； 第二空．本题主要确定电流表的量程和滑动变阻器的接线柱：电源由2节干电池组成，电压为3V ，未知电阻大于5Ω，根据欧姆定律求出电流为3V =0.6A 5ΩU I R == ，确定电流表的量程为0~0.6A 。

滑动变阻器有四个接线柱，应遵循一上一下接入电路，如下图 ；第三空． R 0与R x 并联，电流表在干路上，各支路上各有一个开关控制。

首先闭合R x 支路开关，测电流I x ，断开R x 支路开关，再闭合R 0支路开关，测电流I 0如图：；第四空．闭合S 1断开S 2，读出电流表A 的示数I 0，则可得电源电压为00U I R = ； 第五空．闭合S 2断开S 1，读出电流表A 的示数I X ，则可得x x R U I =； 第六空．由操作步骤a ，b 可得00x x xR I R U I I ==。

九年级物理上册电流和电路达标检测卷（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．酸甜多汁的水果不仅可以为我们的身体提供营养，还可以发电呢！小梦将接有导线的铜片和铝片插入橙子中，一个水果电池就做成了，如图所示。

那么水果电池的正极是哪个金属片呢？给你电流表、电压表、发光二极管和导线若干，请选择其中合适的器材设计一个实验方案进行探究。

（1）选用的器材：______________________________________________；（2）探究的方法：______________________________________________________。

【答案】电压表、导线若干将电压表的正接线柱与铜片相连，再把与锌片相连的导线与电压表的负接线柱进行试触，若电压表指针正向偏转，说明与电压表正接线柱连接的铜片是水果电池的正极；若电压表反向偏转，锌片是电池的正极【解析】【分析】【详解】由电流表、电压表和二极管的连接方法知，电流必须从正接线柱流入，从负接线柱流出，故可把电压表、电流表或发光二极管接在水果电池两极，观察指针的偏转方向或发光二极管是否发光，从而确定出电池的正负极。

(1)[1]选用的器材：电压表和导线若干。

(2)[2]探究的方法：将电压表的正接线柱与铜片相连，再把与锌片相连的导线与电压表的负接线柱进行试触，若电压表指针正向偏转，说明与电压表正接线柱连接的铜片是水果电池的正极；若电压表反向偏转，锌片是电池的正极。

2．小海和小梅一起做“探究并联电路中电流的规律”实验．（1）如图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是__________（选填“A”“B”或“C”）处的电流．（2）请在图乙中移动一根导线，测量另外一处的电流．在移动的导线上画“×”，并用笔画线代替导线连接正确的电路_____________ ．移动后电流表测量的是_____（选填“A”“B”或“C”）处的电流．（3）测出A、B、C三处的电流如表所示，由此得出初步结论：_______（只写表达式）．小梅指出：为了得出更普遍的规律，应当进行多次实验．操作方法是：_________．（4）小海利用原有的实验器材，添加一个开关，又设计了一个电路．利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系．请在图丙中的虚线框中画出电路图__________________________．【答案】C A或BI C＝I A+I B换上规格不同的灯泡多次实验【解析】【分析】【详解】(1)[1]电流表在干路上测量干路的电流，即C点的电流；(2)[2][3]让电流表测量另一处的电流，也就是测量支路的电流，如图所示：测量的是B点的电流；(3)[4][5]并联电路中，干路电流等于各支路电流的和，即I C=I A+I B，为得出普遍结论，实验时应采用不同规格的灯泡进行多次实验．(4)[6]在不换电流表位置的情况下，在支路上各连接一个开关即可完成实验要求，电路如图所示：3．如图是“探究并联电路电流特点”的实验电路图：电流表A1A2A电流I/A0.160.24 2.0(1)实验中，选择两个小灯泡的规格应该是______的（填“相同”或“不相同”）；(2)开关闭合前，琪皓同学发现电流表A1的指针在零刻度线左端，如图乙所示，其原因是______；(3)上表是某同学实验中的一组数据：有同学指出上述表格中电流表A数据明显错误，造成错误的原因是________________；(4)实验中某同学发现两个小灯泡中，一个发光，一个不发光，三个电流表都有示数，造成小灯泡不发光的原因可能是______；(5)实验中，我们都要进行多次测量。

人教版九年级物理上册电流和电路达标检测（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．酸甜多汁的水果不仅可以为我们的身体提供营养，还可以发电呢！小梦将接有导线的铜片和铝片插入橙子中，一个水果电池就做成了，如图所示。

那么水果电池的正极是哪个金属片呢？给你电流表、电压表、发光二极管和导线若干，请选择其中合适的器材设计一个实验方案进行探究。

（1）选用的器材：______________________________________________；（2）探究的方法：______________________________________________________。

【答案】电压表、导线若干将电压表的正接线柱与铜片相连，再把与锌片相连的导线与电压表的负接线柱进行试触，若电压表指针正向偏转，说明与电压表正接线柱连接的铜片是水果电池的正极；若电压表反向偏转，锌片是电池的正极【解析】【分析】【详解】由电流表、电压表和二极管的连接方法知，电流必须从正接线柱流入，从负接线柱流出，故可把电压表、电流表或发光二极管接在水果电池两极，观察指针的偏转方向或发光二极管是否发光，从而确定出电池的正负极。

(1)[1]选用的器材：电压表和导线若干。

(2)[2]探究的方法：将电压表的正接线柱与铜片相连，再把与锌片相连的导线与电压表的负接线柱进行试触，若电压表指针正向偏转，说明与电压表正接线柱连接的铜片是水果电池的正极；若电压表反向偏转，锌片是电池的正极。

2．实验室备有下列器材：A．待测定值电阻R x：阻值在49～52Ω之间B．滑动变阻器：最大阻值如图甲C．滑动变阻器：最大阻值如图乙D．定值电阻R0：阻值20ΩE．电压表V：测量范围0～3VF．电源E：电源电压恒为4.5VG．单刀双掷开关（双向开关）S及导线若干为了较精确地测出待测电阻R x的电阻，小明设计了图丙所示的电路．（1）在小明设计的电路中，滑动变阻器应选________（填器材前面的序号字母）．（2）小明在实验中的主要操作步骤及记录的数据是：Ⅰ．将开关S掷向1，由________（填“a至b”或“b至a”）移动滑动变阻器的滑片P 至某一位置，读出V表的示数为2.5V；Ⅱ．保持滑动变阻器滑片P的位置不变，将开关S掷向2，读出V表的示数为1.5V．根据小明的测量数据可以得到待测电阻的阻值R x=________Ω．【答案】C b至a 50【解析】【分析】【详解】（1）根据串联电路的分压特点可知，若接最大阻值为20Ω的滑动变阻器时，根据串联电路电压与与电阻成正比的规律，电阻两端分得的电压最小为49Ω4.5 3.249Ω20ΩXXRU V VR R⨯≈++甲＝＞3V,即此滑动变阻器的最大阻值过小，故应选择最大阻值较大的C规格的滑动变阻器．（2）将开关S掷向1时，因开关闭合前，保护电路的滑动变阻器处于最大阻值的b，由b至a移动滑动变阻器的滑片P至某一位置，如下图所示：则，X XXU U UIR R-＝＝,即2.5V 4.5V 2.5VXR R-＝﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①;保持滑动变阻器滑片P的位置不变，将开关S掷向2时，如下图所示：则00'U U UIR R＝＝-,即1.5V 4.5V 1.5V20ΩR＝-﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②,由①②两式可得：50ΩXR＝．【点睛】根据串联电路的分压特点求出待测电阻与滑动变阻器串联时分得的最小电压，再与电压表的量程相比较即可选择滑动变阻器的规格；闭合开关前，保护电路的滑动变阻器处于最大阻值处；当开关S掷向1时，待测电阻与滑动变阻器串联，电压表测待测电阻两端的电压；保持滑动变阻器滑片P的位置不变，将开关S掷向2时，定值电阻与滑动变阻器串联，电压表测定值电阻两端的电压，根据串联电路的电流特点和欧姆定律分别得出等式，解等式即可求出待测电阻的阻值．3．（一）用下图所示的装置探究摩擦力跟接触面粗糙程度的关系。

九年级电流和电路达标检测（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流．为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方．做了如图（a）、（b）、（c）、（d）所示的四次实验．请仔细观察图中的装置、操作和现象，归纳得出初步结论．（1）分析比较图中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流________．（2）分析比较图中（a）（c）两图[或（b）（d）两图]，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数________（选填“变大”、“不变”或“变小”）．据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低________．【答案】越小不变无关【解析】【分析】【详解】(1)比较a、b两次实验可知,当相互连接的两种金属丝的材料不变时,(a)中冰水混合物与酒精灯火焰的温度差比较大,电流表示数大;(b)中开水与酒精灯火焰的温度差较小，电流表的示数小，故可得出的结论为：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流越小；(2)分析比较图中(a)(c)两图(或(b)(d)两图)，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部和最长处进行加热时，闭合回路中的电流表示数相同，据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低无关．【点睛】根据图示判断两个接触点的温度差，然后比较实验中电流表的示数，并与已有的结论对比．2．在真空中两个点电荷间存在相互作用力，探究其影响因素的实验数据如表：序号甲电荷的电荷量1/Cq乙电荷的电荷量2/Cq甲、乙两电荷之间的距离/mr甲乙两电荷之间的相互作用力/NF18110-⨯8210-⨯0．35210-⨯28110-⨯8110-⨯0．35110-⨯38310-⨯8210-⨯0．155410-⨯48310-⨯8210-⨯0．2513.510-⨯58210-⨯8110-⨯0．254.510-⨯68410-⨯8310-⨯0．3（1）分析表中数据可知，若要使两个点电荷之间的作用力增大，可以采用_____的方法。

电流和电路达标检测卷（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．（1）当小敏用开关“试触”时，发现电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S，可能造成的后果是________．（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线）（___________）（3）她们利用改正后的电路进行实验：闭合开关S后，读出两块电流表的示数，得出的初步结论是：________．【答案】短路电流表A2被烧坏在并联电路中，干路电流大于支路电流【解析】【分析】【详解】（1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏．（2）改正电路如图：（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结论是：在并联电路中，干路电流大于支路电流．【点睛】电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．2．演绎式探究﹣﹣﹣探究点电荷的电场强度如果带电体间的距离比它们的大小大得多，这样的带电体可以看成是点电荷．（1）实验发现，带电量分别为q1、q2的两个点电荷距离为r时，它们之间的作用力F=k，其中k为常量，当q1和r一定时，F与q2之间的关系图象可以用他图甲中的图线来表示．（2）磁体周围存在磁场，同样，电荷周围也存在磁场．电场对放入其中的电荷产生电场力的作用．点电荷q1和q2之间的作用力实际是q1（或q2）的电场对q2（或q1）的电场力．物理学中规定：放入电场中某一点的电荷受到的电场力F跟它的电量q的比值，叫做该点的电场强度，用E表示，则E= ．如图乙所示，在距离点电荷Q为r的A点放一个点电荷q，则点电荷q受到的电场力F= ，点电荷Q在A点产生的电场强度E A= ．（3）如果两个点电荷同时存在，它们的电场会相互叠加，形成合电场．如图丙所示，两个互成角度的电场强度E1和E2，它们合成后的电场强度E用平行四边形的对角线表示．如图丁所示，两个点电荷Q分别放在A、B两点，它们在C点产生的合电场强度为E合．请推导证明：E合=．【答案】（1）c；（2）；；；（3）证明过程如上所示【解析】试题分析：（1）作用力为F=k，k是常数，q1和r一定时，F与q2成正比，所以是一条过原点的直线，c符合题意；（2）根据题意，电场强度：E=；Q在A点对q的电场力：F=，所以点电荷Q在A点产生的电场强度：E A=/q=；（3）由题意知，AB在C点电场强度的大小相等，E A=E B=，且互相垂直，做出其合场强，如图所示：所以E=，即得证．【考点定位】电场强度；电荷间的相互作用3．小明有一个电路盒，面板上有L1、L2灯各一只，两个开关S1、S2，一个电流表。

九年级上册物理电流和电路达标检测（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．归纳式探究——研究电子在电场中的偏转：如图1，给两块等大、正对、靠近的平行金属加上电压，两板之间就有了电场。

若将电子沿着平行于两板的中线方向入射到电场中，电子就会发生偏转。

若两板间距为d，板长为L，所加的电压为U，电子入射初速度为v0，离开电场时偏移的距离为y，则经研究得到如下数据：次数d/m L/m U/V v0/（m·s-1）y/m14×10-20.2401×107 3.6×10-228×10-20.2401×107 1.8×10-234×10-20.1401×1070.9×10-248×10-20.21601×1077.2×10-258×10-20.22402×107 2.7×10-2(1)y＝k__________，其中k＝_________（填上数值和单位）。

本实验在探究影响电子离开电场时偏移的距离时，运用了_________法；(2)相同情况下，电子的入射速度越大，偏移距离越________。

它们间的关系可以用图像2中的图线________表示；(3)现有两块平行相对的长度为5cm，间距为1cm的金属板，为了让初始速度为3×107m/s 的电子从一端沿两板间中线方向入射后，刚好能从另一端的金属板边缘处射出，需要加_____V的电压。

【答案】220UL dv ()1022910m /V s ⨯⋅ 控制变量 小 b 200【解析】 【分析】 【详解】(1)[1]分析表中数据可知，1与2相比L 、U 、0v 均相同，而d 增大一倍，y 减小为原来的12，可知y 与d 成反比；同理，1与3相比，y 与2L 成正比；2与4相比，y 与U 成正比；将第2次实验电压U 增大至6倍，则y 增大至6倍，此时240V U =210.810m y -=⨯将此时的数据与第5次实验相比，y 与20v 成反比，综上所述可得220UL y k dv =[2]将表格中第3次数据（其他组数据也可）代入220UL y k dv =计算可得 ()1022910m /V s k =⨯⋅[3]本实验在探究影响电子离开电场时偏移的距离时，运用了控制变量法。

电流和电路达标检测卷（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。

闭合开关通电后，两灯都能正常发光。

(1)小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是______________，否则是____________；(2)小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯L1的电流可能是_________，也可能是_____________。

【答案】并联串联 0.3A 0.15A（顺序可调换）【解析】【分析】【详解】(1)[1][2]用手将其中一个小灯泡取掉，若另一灯泡仍发光，说明两灯泡互不影响，能独立工作，两灯泡是并联关系，否则是串联。

(2)[3][4]电流表示数如图乙所示，电流表的量程是0.6A，每一个小格的示数是0.02A，电流表的读数为0.3A；如果两灯串联，则可判断出通过灯L1的电流是0.3A；如果两灯并联，则通过每一只灯泡的电流为总电流的一半，所以通过灯泡L1的电流也可能是0.15A。

2．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流．为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方．做了如图（a）、（b）、（c）、（d）所示的四次实验．请仔细观察图中的装置、操作和现象，归纳得出初步结论．（1）分析比较图中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流________．（2）分析比较图中（a）（c）两图[或（b）（d）两图]，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数________（选填“变大”、“不变”或“变小”）．据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低________．【答案】越小不变无关【解析】【分析】【详解】(1)比较a、b两次实验可知,当相互连接的两种金属丝的材料不变时,(a)中冰水混合物与酒精灯火焰的温度差比较大,电流表示数大;(b)中开水与酒精灯火焰的温度差较小，电流表的示数小，故可得出的结论为：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流越小；(2)分析比较图中(a)(c)两图(或(b)(d)两图)，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部和最长处进行加热时，闭合回路中的电流表示数相同，据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低无关．【点睛】根据图示判断两个接触点的温度差，然后比较实验中电流表的示数，并与已有的结论对比．3．归纳式探究—．研究电磁感应现象中的感应电流：磁场的强弱用磁感应强度描述，用符号B表示，单位是特斯拉，符号是T．强弱和方向处处相同的磁场叫做匀强磁场．如图甲所示，电阻R1与圆形金属线圈R2连接成闭合回路，R1和R2的阻值均为R0，导线的电阻不计，在线圈中半径为r的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图象如图乙所示，图线与横、纵坐标的截距分别为t0和B0．则0至t1时间内通过R1的电流I与阻值R0、匀强磁场的半径r、磁感应强度B0和时间t0的关系数据如下表：次数R0/Ωr/m B0/T T0/s I/A1100.1 1.00.15π×l0-22200.1 1.00.1 2.5π×l0-2 3200.2 1.00.110π×l0-2 4100.10.30.1 1.5π×l0-2 5200.10.10.050.5π×l0-2（1）I=_____k，其中k=________（填上数值和单位）（2）上述装置中，改变R0的大小，其他条件保持不变，则0至t1时间内通过R1的电流I 与R0的关系可以用图象中的图线____表示．【答案】200B rR t25A sT mπ⋅Ω⋅⨯c【解析】【分析】【详解】（1）[1]由图像分析可得2EIR= (1)E t∆Φ=∆ (2)=?S B ∆Φ∆ (3)120+2R R R R == (4)由1234联立得：22000022B B r r I t R t R ππ∆=⋅=⋅∆由于2π为定值，故 2000B r I k R t =[2]将第一组数据带入上式得：k =25A sT m π⋅Ω⋅⨯（2）[3]若R 0变，其他为定值，则2002B r t π均为定值，可看作0'k I R =，此为反比例函数，故可用图线c 表示．4．小明有一个电路盒，面板上有L 1、L 2灯各一只，两个开关S 1、S 2，一个电流表。

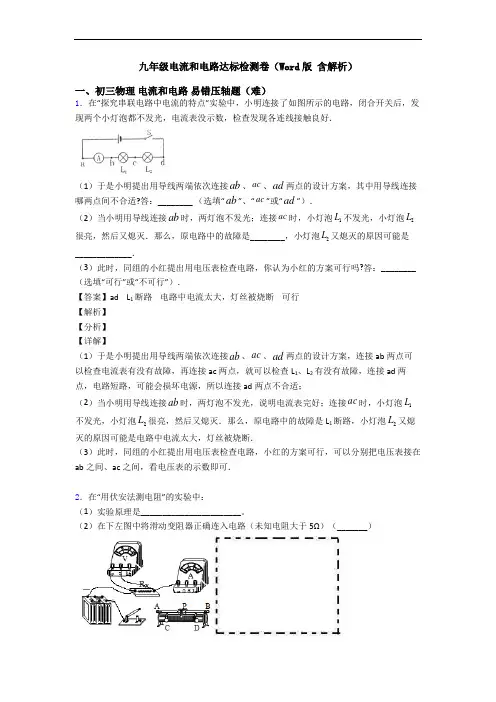

九年级电流和电路达标检测（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．在“探究串联电路中电流的特点”实验中，小明连接了如图所示的电路，闭合开关后，发现两个小灯泡都不发光，电流表没示数，检查发现各连线接触良好．（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，其中用导线连接哪两点间不合适?答：________ （选填“ab”、“ac”或“ad”）．（2）当小明用导线连接ab时，两灯泡不发光；连接ac时，小灯泡1L不发光，小灯泡2L 很亮，然后又熄灭．那么，原电路中的故障是________，小灯泡2L又熄灭的原因可能是_____________．（3）此时，同组的小红提出用电压表检查电路，你认为小红的方案可行吗?答：________（选填“可行”或“不可行”）．【答案】ad L1断路电路中电流太大，灯丝被烧断可行【解析】【分析】【详解】（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，连接ab两点可以检查电流表有没有故障，再连接ac两点，就可以检查L1、L2有没有故障，连接ad两点，电路短路，可能会损坏电源，所以连接ad两点不合适；（2）当小明用导线连接ab时，两灯泡不发光，说明电流表完好；连接ac时，小灯泡1L 不发光，小灯泡2L很亮，然后又熄灭．那么，原电路中的故障是L1断路，小灯泡2L又熄灭的原因可能是电路中电流太大，灯丝被烧断．（3）此时，同组的小红提出用电压表检查电路，小红的方案可行，可以分别把电压表接在ab之间、ac之间，看电压表的示数即可．2．在用电压表、电流表测量小灯泡电功率的实验中，灯泡上标有“2.5V”的字样．（1）测量小灯泡电功率的实验的原理是______________；小张根据电路图连接如图甲所示的实验电路，小王检查后发现有一根导线连接有错误，请你在这根导线上打“×”，并用笔画线代表导线，画出正确的连线。

___（2）电路改正后，小张闭合开关，发现灯泡不亮，电流表无示数，而电压表示数接近3V，取下灯泡，两表的示数仍然不变，出现故障的原因可能是____________________。

九年级物理上册电流和电路达标检测（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流．为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方．做了如图（a）、（b）、（c）、（d）所示的四次实验．请仔细观察图中的装置、操作和现象，归纳得出初步结论．（1）分析比较图中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流________．（2）分析比较图中（a）（c）两图[或（b）（d）两图]，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数________（选填“变大”、“不变”或“变小”）．据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低________．【答案】越小不变无关【解析】【分析】【详解】(1)比较a、b两次实验可知,当相互连接的两种金属丝的材料不变时,(a)中冰水混合物与酒精灯火焰的温度差比较大,电流表示数大;(b)中开水与酒精灯火焰的温度差较小，电流表的示数小，故可得出的结论为：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流越小；(2)分析比较图中(a)(c)两图(或(b)(d)两图)，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部和最长处进行加热时，闭合回路中的电流表示数相同，据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低无关．【点睛】根据图示判断两个接触点的温度差，然后比较实验中电流表的示数，并与已有的结论对比．2．.离渠边不同距离处水流速度相等吗，小科想到顺水漂流的乒乓球速度与水流速度相等，于是进行了如下实验：选一段流速稳定、宽为2m的水平水渠为实验场地，如图甲所示，在A1A2连线上，同一时间把11个乒乓球等间距地轻轻放入水中，并开始汁时，t=5s时测得实验数据如下表：离渠中心线距离r/m0．10．200．400．600．801．00乒乓球移动距离S/m1．000．960．840．640．38几乎为0水流速度／m·s-10．2000．1920．1680．1280．076几乎为0（1）分析数据可以得出：离渠中心线距离r越大，水流速度v____________．（2）为了得出v与r的定量关系，小科根据上表数据绘制v一r2图线如图乙，据此图可得到v与r的关系式是v=____________．（3）图丙是该段水渠的横截面示意图．假如上述结论同样适用于水下，则实验时图丙中同一深度的B、C两点处的压强大小关系为P8__________P C．（4）上《电流》一课时，老师常用水的流量和水流来类比电量和电流．理想水渠交叉点上，单位时间内流入的总水量等于流出的总水量，同理，在电路的某连接处，流入的电流总和等于流出的电流总和．图丁是某实验电路的一部分，电流表的示数为__________A，若通过导线ab电流为0.6A，请分析通过导线cd的电流大小及方向．【答案】（1）越小；（2）22220.20.20.21/r rm sm m⎛⎫-⨯=-⎪⎝⎭()01r m≤≤；（3）<；（4）0.46；若①当ab中的电流是从a到b时，电路图如图所示：此时，I cd=0.6A+0.46A=1.04A，电流方向是从d到c；②当ab 中的电流是从b 到a 时，电路图如图所示：此时，I cd =0.6A-0.46A=0.14A ，电流方向是从c 到d.【解析】试题分析：（1）观察实验记录数据可知，离渠中心线距离r 越大，水流速度v 越小；（2）观察乙表可知，速度22220.20.20.21/r r v m s m m ⎛⎫=-⨯=- ⎪⎝⎭； （3）因为水在流动，流体压强的特点是：流速大的地方压强小，流速小的地方压强大，可知：因为B A v v >，所以B A p p <；（4）电流表使用的是0-0.6A 的量程，分度值是0.02A ，因此电流表的示数为0.46A ；若Iab=0.6A 时，电路分为两种情况，因为电流表的正确接法是电流从正接线柱流入，负接线柱流出，因此，若①当ab 中的电流是从a 到b 时，电路图如图所示：此时，I cd =0.6A+0.46A=1.04A ，电流方向是从d 到c ；②当ab 中的电流是从b 到a 时，电路图如图所示：此时，I cd =0.6A-0.46A=0.14A ，电流方向是从c 到d.考点：流体压强与流速的关系；电流和电流表；并联电路中电流的规律.3．实验小组用如图1所示的电路来探究并联电路中电流的关系，其实验思路如下∶接好电路后，把电流表分别接入到A 、B 、C 三处，测出第一组数据；为了防止个别偶然因素的影响，他们采用以下两种方法之一来重复实验，并完成第二次和第三次测量：方法一∶改变电源电压方法二∶更换其中一条支路中的灯泡（规格不同）(1)如图2是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中最方便的导线拆接点是________点，同时注意，在拆接电路时，开关必须________。
