《互换性与技术测量》试题四

《互换性与技术测量》课程考试试卷《互换性与技术测量》课程考试试卷（一）一、填空题（每空1分，共15分）1、优先数系R5、R10、R20、R40为。

2、在公差带图中,孔公差带与轴公差带相互重叠的那种配合是配合。

3、量块按制造精度分级。

分级主要是根据等指标来划分的。

4、平面度公差带的形状是。

5、取样长度过长,有可能将的成分引入到表面粗糙度的结果中;取样长度过短,则不能反映待测表面粗糙度的。

6、确定检测光滑工件尺寸的计量器具时,测量多采用,检验多采用。

7、滚动轴承是标准件,其外圈与壳体孔的配合应采用制,其内圈与轴颈的配合应采用制。

8、对于普通螺纹,螺母中径的合格条件是不大于最大的极限中径,且不小于最小的极限中径。

9、矩形花键的尺寸公差采用制,目的是拉刀的数目。

二、判断题（每小题1分，共15分）1、为了实现互换性,同规格零件的几何参数应完全一致。

( )2、极限偏差影响配合的松紧程度,也影响配合的精度。

( )3、我国的法定计量单位是以国际单位制为基础确定的。

( )4、圆度和同轴度都用于控制回转体零件的实际要素,故二者可互换使用。

( )5、表面粗糙度标准中规定了参数Ra、Rz值,在加工后,同一表面测得的Ra和Rz值应相等。

( )6、表面粗糙度评定参数Ra,不适合评定太软的材料。

( )7、测量多用于零件的要素遵守相关要求时。

( )8、滚动轴承外圈与外壳孔的配合采用基轴制,而内圈与轴颈的配合采用基孔制。

( )9、尺寸链只应用于机器的装配中,而不应用于零件的加工中。

( )10、结构型圆锥配合只有基轴制配合。

( )11、国家标准中,对螺纹的螺距误差和牙型半角误差规定用中径公差来限制。

( )12、螺纹的五个基本参数都影响螺纹的配合性质。

( )13、平键配合中,键宽和轴槽宽的配合采用基孔制。

( )14、齿轮的精度越低,则齿轮副的侧隙越大。

( )15、几何偏心使加工过程中齿坯相对于滚刀的距离产生变化,切出的齿一边短而肥,一边长而瘦。

第一学期期末《互换性与测量技术》试题一、填空（20分）1、国标规定矩形花键配合的定心方式为—小径定心—，配合尺寸有—大径—、—小径—、—键宽—。

2、现代工业对齿轮传动的使用要求归纳起来有四项，分别为 —传动的准确性—、—传动的平稳性—、—载荷分布的均匀性—、—侧隙的合理性—。

3、基准制分为 ——————和——————。

4、一零件表面切削加工要求轮廓的算术平均偏差Ra 为6.3μm ，在零件图上标注为—标注表面粗糙度Ra 为6.3—。

5、滚动轴承内圈与轴颈的配合采用基—基孔制，外圈与外壳孔的配合采用基—基轴制。

6、孔在图样上的标注为φ80Js8，已知IT8=45μm ，其基本偏差为—正负22.5um —，该孔的最大实体尺寸为—79.9775—mm ，最小实体尺寸为—80.0225—mm 。

7、在选择孔、轴配合的基准制时，一般情况下，应优先选用————。

8、齿轮传动准确性的评定指标规有——、——————、—————。

切向综合误差Fi'、齿距累积误差Fp 、齿圈径向跳动Fr 、径向综合误差Fi''、公法线长度变动Fw （答对其中四个即可）二、已知下列配合，画出其公差带图，指出其基准制，配合种类，并求出其配合的极限盈、隙。

（20分）1、φ20H8（033.00+）/f7(020.0041.0--)2、φ40H6(016.00+)/m5(020.0009.0++)1、基孔制，间隙配合 Xmax= +0.074Xmin= +0.0202、基孔制，过渡配合Xmax= +0.007Ymax= - 0.020三、判断题（对打“∨”错打“╳”填入括号内）（10分）（F）1、最大极限尺寸一定大于基本尺寸，最小极限尺寸一定小于基本尺寸。

（T）2、公差是指允许尺寸的变动量。

（T）3、一般以靠近零线的那个偏差作为基本偏差。

（F）4、在间隙配合中，孔的公差带都处于轴的公差带的下方。

（F）5、位置公差就是位置度公差的简称，故位置度公差可以控制所有的位置误差。

互换性与测量技术复习题第一次作业1. 什么叫互换性？答：同一规格的一批零件，任选其一，不需任何挑选和修理就能安装在机器上，并能满足其使用功能要求的性能。

零部件所具有的不经任何挑选或修配便能在同规格范围内相互替换的特性叫做互换性。

互换性是机器和仪器制造行业中产品设计制造的重要原则。

2.什么叫几何参数？答：所谓几何参数，主要包括尺寸大小、几何形状以及相互的位置关系等。

3.什么叫公差？答：允许零件几何参数的变动量。

4.互换性的优越性有哪些？答：在设计方面：零部件具有互换性，就可以最大限度地采用标准、通用件、和标准部件，大大简化了绘图和计算工作，缩短了设计周期，有利于计算机辅助设计和产品品种多样化。

在制造方面：互换性有利于组织专业化生产，有利于采用先进工艺和高效率的专用设备，有利于计算机辅助制造，有利于实现加工过程和装配过程机械化、自动化、从而可以提高劳动生产率和产品质量，降低生产成本。

在使用和维修方面：具有互换性的零部件在磨损及损坏后可及时更换，因为减少了机器的维修时间和费用，保证机器连续运转，从而提高机器的使用价值。

5.实现互换性的条件是什么？答：制定标准；实行标准。

第二次作业1.试述标准公差、基本偏差、误差及公差等级的概念。

答：标准公差：标准中列表的，用以确定公差带大小的任一公差；基本偏差：标准中列表的，用以确定公差带相对于零线位置的上偏差或下偏差；误差：工件在加工中，由于工艺系统误差的影响，使加工后零件的几何参数与理想值不符合，其差别成为误差。

公差等级：指零件尺寸的不同精度水平。

2.什么是基孔制配合和基轴制配合？优先采用基孔制配合的原因是什么？答：基孔制配合：基本偏差为一定的孔的公差带，与不同基本偏差的轴的公差带形成各种配合的一种制度。

基轴制配合：基本偏差为一定的轴的公差带，与不同基本偏差的孔的公差带形成各种配合的一种制度。

原因：因为孔通常用定值刀具加工，用极限量规检验，所以采用基控制配合可以减少孔公差带的数量，大大减少用定值刀具和极限量规的规格和数量，显然是经济合理的。

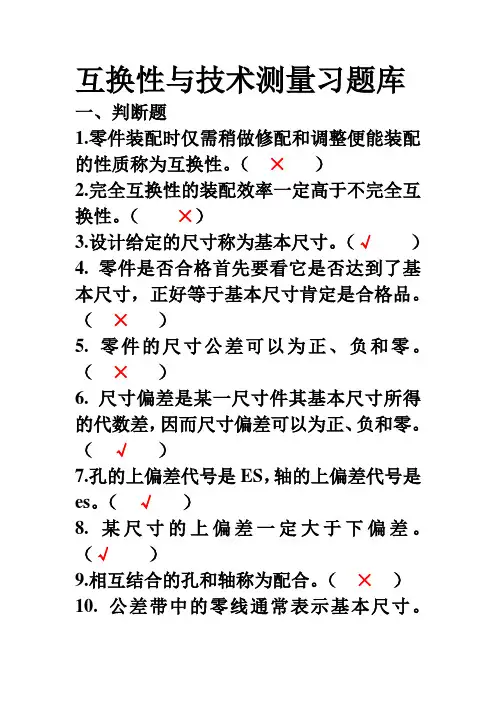

互换性与技术测量习题库一、判断题1.零件装配时仅需稍做修配和调整便能装配的性质称为互换性。

（×）2.完全互换性的装配效率一定高于不完全互换性。

（×）3.设计给定的尺寸称为基本尺寸。

（√）4. 零件是否合格首先要看它是否达到了基本尺寸，正好等于基本尺寸肯定是合格品。

（×）5. 零件的尺寸公差可以为正、负和零。

（×）6. 尺寸偏差是某一尺寸件其基本尺寸所得的代数差，因而尺寸偏差可以为正、负和零。

（√）7.孔的上偏差代号是ES，轴的上偏差代号是es。

（√）8. 某尺寸的上偏差一定大于下偏差。

（√）9.相互结合的孔和轴称为配合。

（×）10. 公差带中的零线通常表示基本尺寸。

（√）11.间隙配合中，孔的实际尺寸总是大于或等于轴的实际尺寸。

（√）12.现行国家标准规定共有18个标准公差等级。

（×）13. 国家标准规定了基孔制和基轴制，一般情况下，应优先采用基轴制。

（×）14. 基孔制是基本偏差为一定的轴的公差带与不同基本偏差的孔的公差带形成各种配合的一种制度。

（×）15.在选基准制时，一般是优先采用基孔制。

（√）16.将标准公差与基本偏差相互搭配，就可以得到每一基本尺寸的很多不同公差带。

（√）17.在同一尺寸段里，标准公差随公差等级的降低而增大。

（√）18.各级a~h的轴与H孔的配合必然是形成间隙配合。

（√）19.一般情况下优先选用基孔制，是因为可以减少所用定值刀具、刀具的规格和数量。

（√）20.在公差等级高于IT8级的配合中，孔与轴的公差等级必须相同。

（×）21.国标中规定极限与配合的标准温度是20℃。

（√）22. 公差等级的选用原则是：在满足使用要求的条件下，尽量选用低的公差等级。

（√）23.标注形位公差代号时，形位公差项目应符号应写入形位公差框内第二格。

（×）24. 标准规定，在图样中形位公差应采用代号标注，文字说明应尽量少用或不用。
