消防设计说明范本(精选五篇)第一篇:消防设计说明范本某XXXXXXXX单位幼儿园消防设计说明一、工程概况1、工程设计依据。
某XXXXXXXX单位通过了的总平面规划图。
某XXXXXXXX单位的设计委托书。
《建筑设计防火规范》GB 50016-2006执行《民用建筑电气设计规范》JGJ 16-2008 《低压配电设计规范》GB 50054-95 《建筑给水排水设计规范》GB 50015-2003 《托儿所,幼儿园建筑设计规范》 JGJ39-87 《民用建筑设计通则》 GB 50352-20052、设计范围及总指标本工程设计范围为XXXXXXX单体施工图,包括建筑、结构、给排水、电气施工图。
建筑基底面积为:1427.78㎡,建筑面积为:4834.67㎡,建筑高度为16.6米,建筑层数为地上3层,局部为4层;各层层高3.6米,室内外高差为500。
体型为外廊式倒U型建筑。
3、总平面本工程位于某XXXXXXXX单位园区的中央,四面面均为园区道路,为环形消防车道。
幼儿园前面留有大广场。
二、建筑、结构1、本工程结构形式为框架结构,建筑基底面积为:1427.78㎡,建筑面积为:4834.67㎡,建筑高度为16.6米,建筑层数为地上3层,局部为4层;各层层高3.6米。
2、本工程主体结构设计使用年限50年。
建筑耐火等级为二级,建筑物构件的构造及燃烧性能、耐火极限满足相应的要求。
建筑功能为幼儿园教学。
3.为一个防火分区,防火分区有三个疏散出口,设置三座开敞楼梯间,疏散宽度为4.56米,局部为4层有二个疏散出口,设置二座上人屋面楼梯,疏散宽度为3.04米。

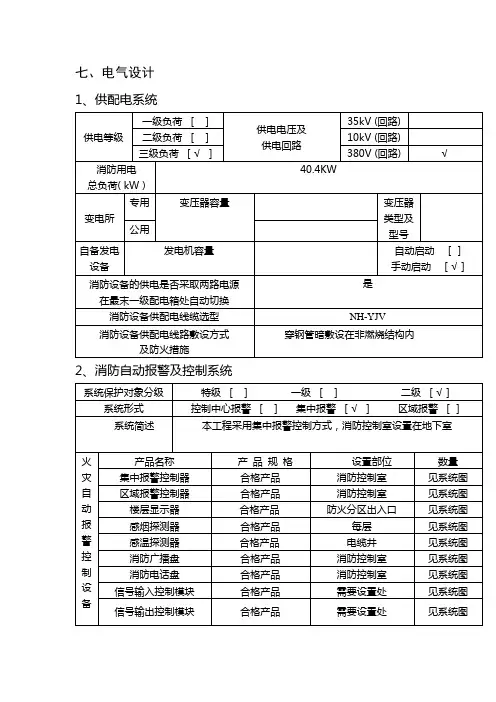

三、电气本工程除疏散指示标志灯以及全自动应急照明灯为二类电源外,其它电源均为三类电源。
走廊及疏散通道,楼梯间等公共场所设置了疏散指示标志灯以及全自动应急照明灯。
所有灯具有两路电源供电,一路由市电线供电,一路由灯具自带蓄电池供电,应急时间大于45分钟。
两路电源在灯具末端自动切换。

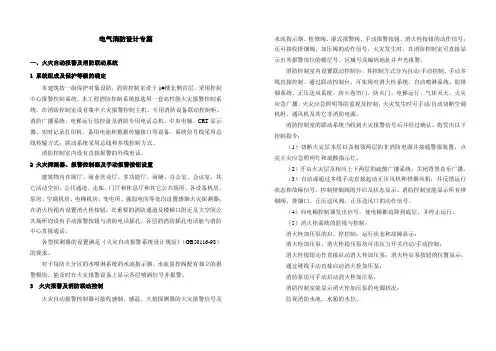

电气消防设计专篇一、火灾自动报警及消防联动系统1 系统组成及保护等级的确定本建筑按一级保护对象设防,消防控制室设于1#楼北侧首层,采用控制中心报警控制系统。
本工程消防控制系统拟选用一套高性能火灾报警控制系统。
在消防控制室设有集中火灾报警控制主机、专用消防设备联动控制柜、消防广播系统、电梯运行监控盘及消防专用电话总机、中央电脑、CRT显示器、实时记录打印机、备用电池和数据传输接口等设备。
系统信号线采用总线传输方式;联动系统采用总线和多线控制方式。
消防控制室内设有直接报警的外线电话。
2 火灾探测器、报警控制器及手动报警按钮设置建筑物内在展厅、商业营业厅、多功能厅、商铺、办公室、会议室、其它活动空间、公共通道、走廊、门厅和休息厅和其它公共场所、各设备机房、泵房、空调机房、电梯机房、变电所、强弱电间等处均设置感烟火灾探测器;在消火栓箱内设置消火栓按钮;在重要的消防通道及楼梯口附近及大空间公共场所均设有手动报警按钮与消防电话插孔,各层的消防插孔电话能与消防中心直接通话。
各型探测器的设置满足《火灾自动报警系统设计规范》(GB50116-98)的要求。
对于每防火分区的水喷淋系统的水流指示器、水流监控阀配有独立的报警模块,能及时在火灾报警设备上显示各层喷洒信号并报警。
3 火灾报警及消防联动控制火灾自动报警控制器可接收感烟、感温、火焰探测器的火灾报警信号及水流指示器、检修阀、湿式报警阀、手动报警按钮、消火栓按钮的动作信号;还可接收排烟阀、加压阀的动作信号。
火灾发生时,在消防控制室可直接显示出其报警部位的楼层号、区域号及编码地址并声光报警。
消防控制室内设置联动控制台,其控制方式分为自动\手动控制、手动多线直接控制。
通过联动控制台,可实现对消火栓系统、自动喷淋系统、防排烟系统、正压送风系统、防火卷帘门、防火门、电梯运行、气体灭火、火灾应急广播、火灾应急照明等的监视及控制。
火灾发生时可手动/自动切断空调机组、通风机及其它非消防电源。

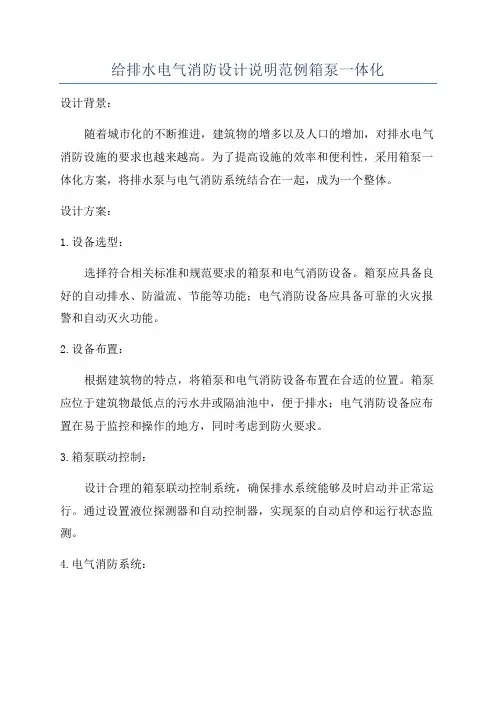

给排水电气消防设计说明范例箱泵一体化设计背景:随着城市化的不断推进,建筑物的增多以及人口的增加,对排水电气消防设施的要求也越来越高。
为了提高设施的效率和便利性,采用箱泵一体化方案,将排水泵与电气消防系统结合在一起,成为一个整体。
设计方案:1.设备选型:选择符合相关标准和规范要求的箱泵和电气消防设备。
箱泵应具备良好的自动排水、防溢流、节能等功能;电气消防设备应具备可靠的火灾报警和自动灭火功能。
2.设备布置:根据建筑物的特点,将箱泵和电气消防设备布置在合适的位置。
箱泵应位于建筑物最低点的污水井或隔油池中,便于排水;电气消防设备应布置在易于监控和操作的地方,同时考虑到防火要求。
3.箱泵联动控制:设计合理的箱泵联动控制系统,确保排水系统能够及时启动并正常运行。
通过设置液位探测器和自动控制器,实现泵的自动启停和运行状态监测。
4.电气消防系统:设计合规的电气消防系统,包括火灾报警和自动灭火功能。
报警系统应具备可靠的火灾探测和报警功能,同时能够及时传达给相关人员;自动灭火系统应选择适当的灭火剂,根据火灾情况进行灭火。
5.操作与维护:设计人性化的操作界面和维护通道,便于操作和维护人员进行操作和维护工作。
应设置合适的开关和按钮,便于启停和监测设备的运行状态。
维护通道应保证安全,并便于设备的维护和检修工作。
6.安全与保护:设计合理的安全措施,确保设备和人员的安全。
例如设置防溢流装置、防止电气、机械等故障导致的事故发生;设备周围应设置防火墙和灭火装置,确保设备在火灾发生时能够受到保护。
7.管理与监控:设计合理的管理与监控系统,便于管理人员对设备进行监测和管理。
例如通过远程监控系统,实时了解设备的运行情况,并及时采取措施进行维护和修复。
以上是箱泵一体化排水电气消防设计说明的基本内容,具体方案需要根据具体的建筑物和使用要求进行设计。
在设计过程中,要充分考虑建筑物的特点和使用要求,确保设计方案符合相关标准和规范,并能够满足用户的需求。

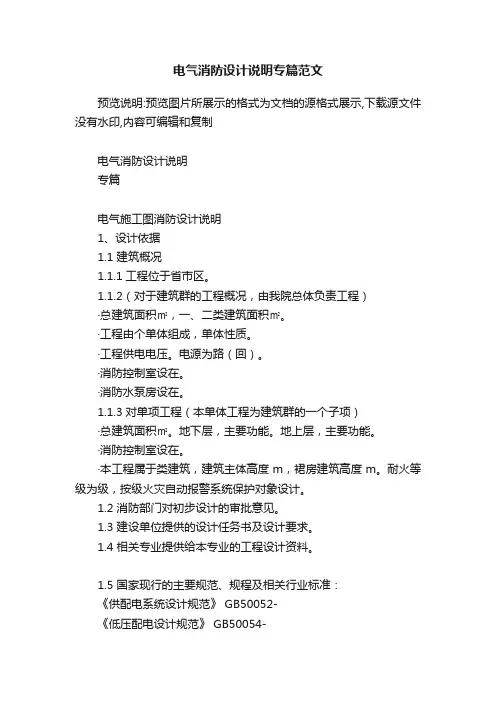

电气消防设计说明专篇范文预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制电气消防设计说明专篇电气施工图消防设计说明1、设计依据1.1 建筑概况1.1.1工程位于省市区。
1.1.2(对于建筑群的工程概况,由我院总体负责工程)·总建筑面积㎡,一、二类建筑面积㎡。
·工程由个单体组成,单体性质。
·工程供电电压。
电源为路(回)。
·消防控制室设在。
·消防水泵房设在。
1.1.3对单项工程(本单体工程为建筑群的一个子项)·总建筑面积㎡。
地下层,主要功能。
地上层,主要功能。
·消防控制室设在。
·本工程属于类建筑,建筑主体高度 m,裙房建筑高度 m。
耐火等级为级,按级火灾自动报警系统保护对象设计。
1.2 消防部门对初步设计的审批意见。
1.3 建设单位提供的设计任务书及设计要求。
1.4 相关专业提供给本专业的工程设计资料。
1.5 国家现行的主要规范、规程及相关行业标准:《供配电系统设计规范》 GB50052-《低压配电设计规范》 GB50054-《高层民用建筑设计防火规范》 GB50045-95()《建筑设计防火规范》 GB50016-《火灾自动报警系统设计规范》 GB50116-98《汽车库、修车库、停车场设计防火规范》 GB50067-97《民用建筑电气设计规范》 JGJ 16-《气体灭火系统设计规范》 GB50370- 等。
2、设计范围本项目设计包括红线以内的以下系统。
(1)火灾自动报警及消防联动系统。
(2)火灾警报及应急广播系统。
(3)消防电话系统。
(4)气体灭火系统(5)漏电火灾报警系统3、火灾自动报警及消防联动系统3.1.消防控制室3.1.1本工程消防控制室设在层,设有直接通往室外的出口,且门口处应设置明显的标志。
3.1.2消防控制室报警控制设备,由火灾报警控制主机、联动控制台、CRT显示器、打印机、应急广播设备、消防电话设备、电梯监控盘、电源设备以及(其它设备)等组成。

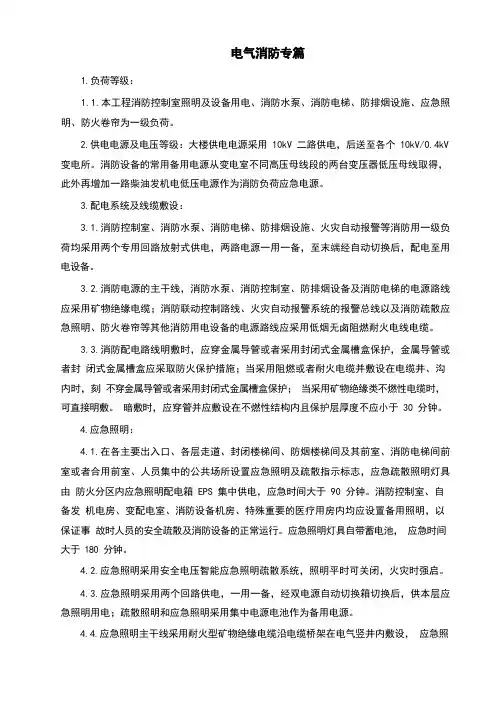

1.负荷等级:1.1.本工程消防控制室照明及设备用电、消防水泵、消防电梯、防排烟设施、应急照明、防火卷帘为一级负荷。
2.供电电源及电压等级:大楼供电电源采用 10kV 二路供电,后送至各个 10kV/0.4kV 变电所。
消防设备的常用备用电源从变电室不同高压母线段的两台变压器低压母线取得,此外再增加一路柴油发机电低压电源作为消防负荷应急电源。
3.配电系统及线缆敷设:3.1.消防控制室、消防水泵、消防电梯、防排烟设施、火灾自动报警等消防用一级负荷均采用两个专用回路放射式供电,两路电源一用一备,至末端经自动切换后,配电至用电设备。
3.2.消防电源的主干线,消防水泵、消防控制室、防排烟设备及消防电梯的电源路线应采用矿物绝缘电缆;消防联动控制路线、火灾自动报警系统的报警总线以及消防疏散应急照明、防火卷帘等其他消防用电设备的电源路线应采用低烟无卤阻燃耐火电线电缆。
3.3.消防配电路线明敷时,应穿金属导管或者采用封闭式金属槽盒保护,金属导管或者封闭式金属槽盒应采取防火保护措施;当采用阻燃或者耐火电缆并敷设在电缆井、沟内时,刻不穿金属导管或者采用封闭式金属槽盒保护;当采用矿物绝缘类不燃性电缆时,可直接明敷。
暗敷时,应穿管并应敷设在不燃性结构内且保护层厚度不应小于 30 分钟。
4.应急照明:4.1.在各主要出入口、各层走道、封闭楼梯间、防烟楼梯间及其前室、消防电梯间前室或者合用前室、人员集中的公共场所设置应急照明及疏散指示标志,应急疏散照明灯具由防火分区内应急照明配电箱 EPS 集中供电,应急时间大于 90 分钟。
消防控制室、自备发机电房、变配电室、消防设备机房、特殊重要的医疗用房内均应设置备用照明,以保证事故时人员的安全疏散及消防设备的正常运行。
应急照明灯具自带蓄电池,应急时间大于 180 分钟。
4.2.应急照明采用安全电压智能应急照明疏散系统,照明平时可关闭,火灾时强启。
4.3.应急照明采用两个回路供电,一用一备,经双电源自动切换箱切换后,供本层应急照明用电;疏散照明和应急照明采用集中电源电池作为备用电源。

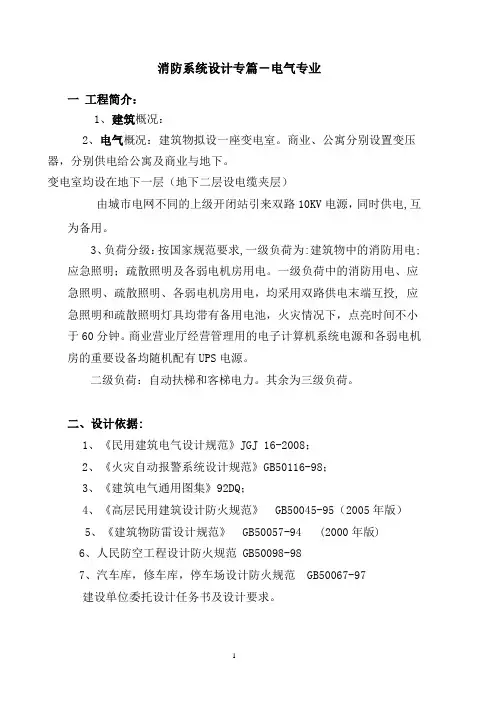

消防系统设计专篇-电气专业一工程简介:1、建筑概况:2、电气概况:建筑物拟设一座变电室。
商业、公寓分别设置变压器,分别供电给公寓及商业与地下。
变电室均设在地下一层(地下二层设电缆夹层)由城市电网不同的上级开闭站引来双路10KV电源,同时供电,互为备用。
3、负荷分级:按国家规范要求,一级负荷为:建筑物中的消防用电;应急照明;疏散照明及各弱电机房用电。
一级负荷中的消防用电、应急照明、疏散照明、各弱电机房用电,均采用双路供电末端互投, 应急照明和疏散照明灯具均带有备用电池,火灾情况下,点亮时间不小于60分钟。
商业营业厅经营管理用的电子计算机系统电源和各弱电机房的重要设备均随机配有UPS电源。
二级负荷:自动扶梯和客梯电力。
其余为三级负荷。
二、设计依据:1、《民用建筑电气设计规范》JGJ 16-2008;2、《火灾自动报警系统设计规范》GB50116-98;3、《建筑电气通用图集》92DQ;4、《高层民用建筑设计防火规范》 GB50045-95(2005年版)5、《建筑物防雷设计规范》 GB50057-94 (2000年版)6、人民防空工程设计防火规范 GB50098-987、汽车库,修车库,停车场设计防火规范 GB50067-97建设单位委托设计任务书及设计要求。
三、消防报警控制系统:1、本工程按Ⅰ类防火建筑设计消防系统,采用总体保护方式,在建筑物内建材营业区地下一层设消防控制中心,公寓及商业各自设有消防控制室,各自分别管理。
消防控制中心与各消防值班室设有通讯联络,消防值班室具有火灾自动报警功能。
2、本工程采用智能火灾报警控制系统,火灾报警回路采用二线环路总线方式。
3、火灾报警系统主机应具备以下功能:3.1主机采用计算机容错技术(双CPU),以保证系统安全可靠的运行;3.2主机采用模块式结构设计,系统配置灵活,易于扩展,并有强大的软件支持;3.3探测回路是从两端供电和监控的二线制回路,并可从任意位置引出分支;3.4探测回路具备抗短路和开路功能;4、按规范要求,并根据各种场所火灾的特点配置不同种类的火灾探测器,4.1在地下车库、开水间设感温探测器;4.2在公共走道采用感烟探测器;4.3为节约投资,在大空间营业区设多个非编码探测器合占一个地址的布线方式;5、建筑物内设有人工手动报警按钮和直通报警电话。

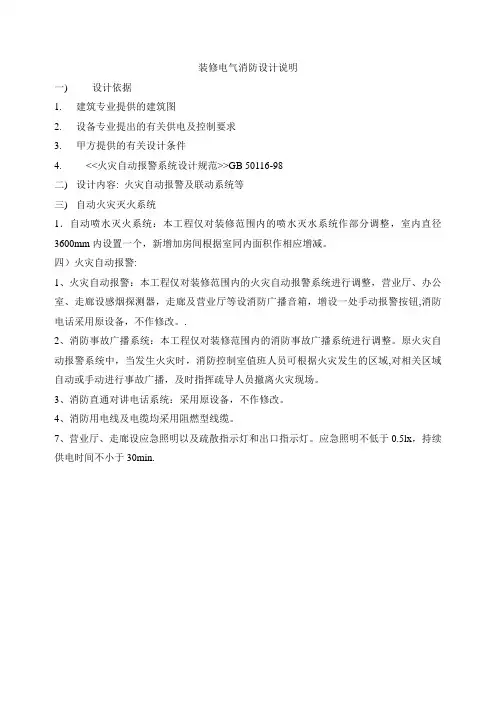

装修电气消防设计说明
一)设计依据
1.建筑专业提供的建筑图
2.设备专业提出的有关供电及控制要求
3.甲方提供的有关设计条件
4.<<火灾自动报警系统设计规范>>GB 50116-98
二)设计内容: 火灾自动报警及联动系统等
三)自动火灾灭火系统
1.自动喷水灭火系统:本工程仅对装修范围内的喷水灭水系统作部分调整,室内直径3600mm内设置一个,新增加房间根据室同内面积作相应增减。
四)火灾自动报警:
1、火灾自动报警:本工程仅对装修范围内的火灾自动报警系统进行调整,营业厅、办公室、走廊设感烟探测器,走廊及营业厅等设消防广播音箱,增设一处手动报警按钮,消防电话采用原设备,不作修改。
.
2、消防事故广播系统:本工程仅对装修范围内的消防事故广播系统进行调整。
原火灾自动报警系统中,当发生火灾时,消防控制室值班人员可根据火灾发生的区域,对相关区域自动或手动进行事故广播,及时指挥疏导人员撤离火灾现场。
3、消防直通对讲电话系统:采用原设备,不作修改。
4、消防用电线及电缆均采用阻燃型线缆。
7、营业厅、走廊设应急照明以及疏散指示灯和出口指示灯。
应急照明不低于0.5lx,持续供电时间不小于30min.。

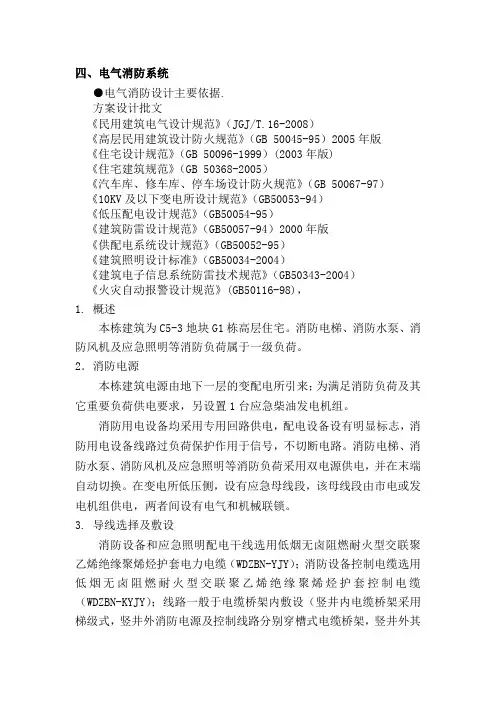

四、电气消防系统●电气消防设计主要依据.方案设计批文《民用建筑电气设计规范》(JGJ/T.16-2008)《高层民用建筑设计防火规范》(GB 50045-95)2005年版《住宅设计规范》(GB 50096-1999)(2003年版)《住宅建筑规范》(GB 50368-2005)《汽车库、修车库、停车场设计防火规范》(GB 50067-97)《10KV及以下变电所设计规范》(GB50053-94)《低压配电设计规范》(GB50054-95)《建筑防雷设计规范》(GB50057-94)2000年版《供配电系统设计规范》(GB50052-95)《建筑照明设计标准》(GB50034-2004)《建筑电子信息系统防雷技术规范》(GB50343-2004)《火灾自动报警设计规范》(GB50116-98),1. 概述本栋建筑为C5-3地块G1栋高层住宅。
消防电梯、消防水泵、消防风机及应急照明等消防负荷属于一级负荷。
2.消防电源本栋建筑电源由地下一层的变配电所引来;为满足消防负荷及其它重要负荷供电要求,另设置1台应急柴油发电机组。
消防用电设备均采用专用回路供电,配电设备设有明显标志,消防用电设备线路过负荷保护作用于信号,不切断电路。
消防电梯、消防水泵、消防风机及应急照明等消防负荷采用双电源供电,并在末端自动切换。
在变电所低压侧,设有应急母线段,该母线段由市电或发电机组供电,两者间设有电气和机械联锁。
3. 导线选择及敷设消防设备和应急照明配电干线选用低烟无卤阻燃耐火型交联聚乙烯绝缘聚烯烃护套电力电缆(WDZBN-YJY);消防设备控制电缆选用低烟无卤阻燃耐火型交联聚乙烯绝缘聚烯烃护套控制电缆(WDZBN-KYJY);线路一般于电缆桥架内敷设(竖井内电缆桥架采用梯级式,竖井外消防电源及控制线路分别穿槽式电缆桥架,竖井外其它电缆穿托盘式电缆桥架),消防用槽式电缆桥架外壁均涂防火漆保护。
火灾广播线路竖井内独立穿钢管明敷(管外壁涂防火涂料),竖井外穿阻燃PVC管暗敷;火灾报警系统其它线路竖井内穿耐火线槽敷设,竖井外穿阻燃PVC管暗敷,若必须明敷则穿钢管(管外壁涂防火涂料)。

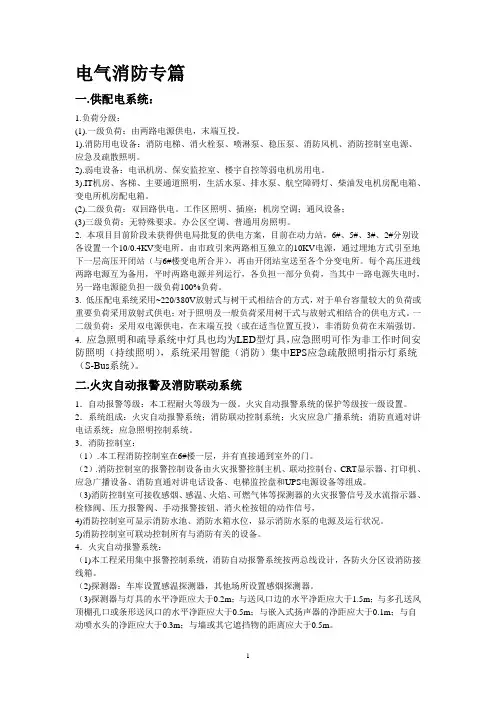

电气消防专篇一.供配电系统:1.负荷分级:(1).一级负荷:由两路电源供电,末端互投。
1).消防用电设备:消防电梯、消火栓泵、喷淋泵、稳压泵、消防风机、消防控制室电源、应急及疏散照明。
2).弱电设备:电讯机房、保安监控室、楼宇自控等弱电机房用电。
3).IT机房、客梯、主要通道照明,生活水泵、排水泵、航空障碍灯、柴油发电机房配电箱、变电所机房配电箱。
(2).二级负荷:双回路供电。
工作区照明、插座;机房空调;通风设备;(3)三级负荷:无特殊要求。
办公区空调、普通用房照明。
2.本项目目前阶段未获得供电局批复的供电方案,目前在动力站,6#、5#、3#、2#分别设各设置一个10/0.4KV变电所。
由市政引来两路相互独立的10KV电源,通过埋地方式引至地下一层高压开闭站(与6#楼变电所合并),再由开闭站室送至各个分变电所。
每个高压进线两路电源互为备用,平时两路电源并列运行,各负担一部分负荷,当其中一路电源失电时,另一路电源能负担一级负荷100%负荷。
3. 低压配电系统采用~220/380V放射式与树干式相结合的方式,对于单台容量较大的负荷或重要负荷采用放射式供电;对于照明及一般负荷采用树干式与放射式相结合的供电方式。
一二级负荷:采用双电源供电,在末端互投(或在适当位置互投),非消防负荷在末端强切。
4.应急照明和疏导系统中灯具也均为LED型灯具,应急照明可作为非工作时间安防照明(持续照明),系统采用智能(消防)集中EPS应急疏散照明指示灯系统(S-Bus系统)。
二.火灾自动报警及消防联动系统1.自动报警等级:本工程耐火等级为一级。
火灾自动报警系统的保护等级按一级设置。
2.系统组成:火灾自动报警系统;消防联动控制系统;火灾应急广播系统;消防直通对讲电话系统;应急照明控制系统。
3.消防控制室:(1).本工程消防控制室在6#楼一层,并有直接通到室外的门。
(2).消防控制室的报警控制设备由火灾报警控制主机、联动控制台、CRT显示器、打印机、应急广播设备、消防直通对讲电话设备、电梯监控盘和UPS电源设备等组成。

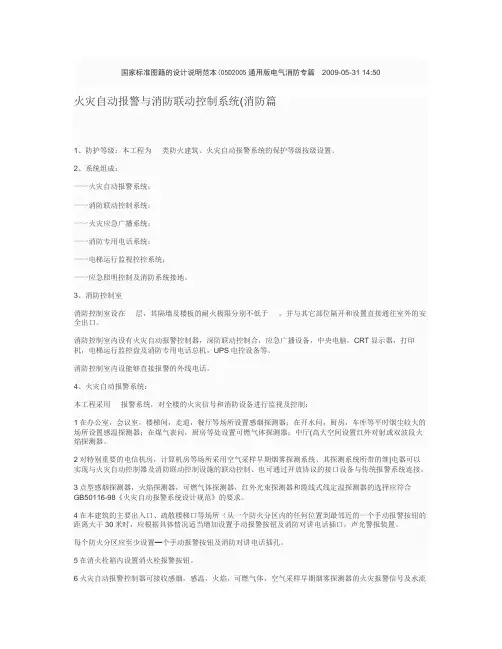

国家标准图籍的设计说明范本(05D2005通用版电气消防专篇2009-05-31 14:50火灾自动报警与消防联动控制系统(消防篇1、防护等级:本工程为类防火建筑、火灾自动报警系统的保护等级按级设置。
2、系统组成:一一火灾自动报警系统;一一消防联动控制系统;一一火灾应急广播系统;一一消防专用电话系统;一一电梯运行监视控控系统;一一应急照明控制及消防系统接地。
3、消防控制室消防控制室设在层,其隔墙及楼板的耐火极限分别不低于,并与其它部位隔开和设置直接通往室外的安全出口。
消防控制室内设有火灾自动报警控制器,深防联动控制合,应急广播设备,中央电脑,CRT显示器,打印机,电梯运行监控盘及消防专用电话总机,UPS电控设备等。
消防控制室内设能够直接报警的外线电话。
4、火灾自动报警系统:本工程采用报警系统,对全楼的火灾信号和消防设备进行监视及控制:1在办公室,会议室,楼梯间,走道,餐厅等场所设置感烟探测器;在开水问,厨房,车库等平时烟尘较大的场所设置感温探测器;在煤气表问,厨房等处设置可燃气体探测器;中厅(高大空间设置红外对射或双波段火焰探测器。
2对特别重要的电信机房,计算机房等场所采用空气采样早期烟雾探测系统、其探测系统所带的继|电器可以实现与火灾自动控制器及消防联动控制设施的联动控制、也可通过开放协议的接口设备与传统报警系统连接。
3点型感烟探测器,火焰探测器,可燃气体探测器,红外光束探测器和缆线式线定温探测器的选择应符合GB50116-98《火灾自动报警系统设计规范》的要求。
4在本建筑的主要出入口、疏散楼梯口等场所(从一个防火分区内的任何位置到最邻近的一个手动报警按钮的距离大干30米时,应根据具体情况适当增加设置手动报警按钮及消防对讲电话插口,声光警报装置。
每个防火分区应至少设置—个手动报警按钮及消防对讲电话插孔。
5在消火栓箱内设置消火栓报警按钮。
6火灾自动报警控制器可接收感烟,感温,火焰,可燃气体,空气采样早期烟雾探测器的火灾报警信号及水流指示器、检修阀、湿式报警阀、手动报警按钮、消火栓按钮的动作信号;还可接收排烟阀、加压阀、70℃,280℃防火阀的动作信号。
电气消防设计专篇一、设计依据《建筑设计防火规范》 GB50016-2014《火灾自动报警系统设计规范》GB50116-2013《汽车库、修车库、停车场设计防火规范》GB50067-2014《民用建筑电气设计规范》JGJ16-2008《广播电视建筑设计防火规范》 GY/5067-2003《广播电影电视工程技术用房照明设计规范》 GY/T5061-98《建筑照明设计标准》GB50034-2013《低压配电设计规范》 GB50054-2011《供配电系统设计规范》 GB50052-2009二、供电设计本工程根据规范有关消防用电负荷为二级负荷。
本工程由供电局提供两路独立的10KV电源专线,变配电室设在大楼的二层,设置一台800kvA,一台1250kvA连接组别为Dyn11形式的SCB13干式变压器。
其中1250kvA变压器消防负荷热备用;800kvA变压器消防负荷常用。
变压器低压侧采用单母线分段运行,中间设母联开关,电气加机械联锁。
当其中因一路高压停电或变压器故障停电时,合上母联开关,由另一台变压器供电,确保全部消防负荷用电。
三、供电系统消防负荷估算:Pe=330KW(包括排烟风机,消防泵,事故照明等)。
根据工程性质及负荷等级,本工程二路消防电源分别引自变配电所的不同变压器的0.4K母线段。
四、配电设计:1).消防设备,事故照明,重要机房等重要负荷采用双电源供电,末端自投自复。
2).消防设备配电线路:1,消防动力负荷配电干线电缆在消防电井单独敷设,采用交联低烟无卤聚乙烯绝缘铜芯耐火电缆走防火桥架敷设(750°C,90分钟)。
2,消防配电支线要求穿金属管或在消防防火桥架内敷设。
穿管暗敷时,应敷设在不燃烧体的结构层内,且保护层厚度不小于30mm。
当采用明敷设时,要求在金属管、线槽上采取喷涂防火涂料。
由顶板接线盒至消防设备的金属软管也需采取防火保护措施。
3).本工程采用TN-S保护系统。
消防控制室接地采用BV-32mm2专用接地引下线至基础接地,接地电阻值不应大于1Ω。
三、电气消防设计1、设计依据(1)、《高层民用建筑设计防火规范》GB50045-95(2005年版);(2)、《建筑设计防火规范》GB50016-2006;(3)、《汽车库、修车库、停车场设计防火规范》GB50067-97;(4)、《火灾自动报警系统设计规范》GB50116-2013。
2、消防负荷本工程的应急照明、正压送风机、排烟风机、消防电梯、防火卷帘、消防泵、喷淋泵及消防电梯潜水泵为消防负荷,采用双电源供电,在末端进行切换。
消防负荷的电源设置在科研楼地下室的专变提供,地下室专变配电房的两路~10kV电源由供电部门的不同区域变电站引来,当其中一路~10kV电源故障时另一路不应同时受到破坏,互为备用,满足所有消防负荷双电源供电的要求。
3、应急照明在楼梯间、防烟楼梯间前室、合用前室、疏散通道等处设置疏散通道及疏散指示照明;在安全出口处设置"安全出口"指示标志灯;在变配电房、消防水泵房、防排烟风机房、消防控制室、消防电梯机房等处设置备用照明。
一般疏散平面区域最低照度不应低于1.0lx,竖向疏散区域及地下疏散区域最低照度不应低于 5.0lx,变配电房、消防水泵房、防排烟风机房、消防控制室、消防电梯机房的备用照明照度不小于正常照明照度。
疏散照明的最少持续供电时间不小于30min,备用照明的最少持续供电时间不小于180min。
火灾时,疏散通道照明强制点亮;疏散指示照明常亮。
各类应急灯具应设玻璃或其它非燃烧材料制作的保护罩,并需有国家主管部门的检测报告,达到设计要求的方可投入使用。
4、火灾自动报警系统根据GB50116-2013《火灾自动报警系统设计规范》规定,本工程采用集中报警系统。
系统由火灾探测器、手动火灾报警按钮、火灾声光报警器、消防应急广播、消防专用电话、消防控制室图形显示装置,火灾报警控制器、消防联动控制器组成。
火灾报警控制器、消防联动控制器、消防控制室图形显示装置、消防应急广播的控制装置、消防专用电话总机等起控制作用的消防设备设置于一层消防控制室。
消防设计专篇(电气)六、消防用电:(一)消防电源及其配电:根据《民用建筑电气设计规范》及《高层民用建筑设计防火规范》,计算机网络机房、监控室、消控室及消防设备用电按一级负荷供电;生活泵、客梯电力、排污水泵等按一级负荷供电,图书馆其它用电、科技馆展览用电、市级档案室及主要通道照明均为二级负荷,其余按三级负荷供电。
根据《管线会审纪要》本工程不设自备电源,由城区电网的不同变电站引入两路独立的电压10KV,以满足消防用电要求。
高压系统采用二用互备,单母线分段,备用自动投入手动复位工作方式,低压系统采用单母线分段运行加母联开关,变压器为分列运行。
消控中心、消防水泵房、消防电梯、防排烟机等重要消防用电设备均采用放射式配电并采用两路电缆供电设置末端自动切换装置,消防用电设备消防水泵的配电线路均采用无机复合绝缘防火电缆、其余消防设备采用WBZBN-YJY电缆或WBZBN-BYJ耐火导线。
无机复合绝缘防火电缆在托盘桥架上敷设;其余消防配电线路暗敷设时应穿管并应敷设在不燃烧体结构内,且保护层厚度不应小于30mm,明敷设时,应穿有防火保护的金属管或有防火保护的封闭式金属线槽,同时应与其他配电线路分开敷设。
(二)火灾自动报警系统:1、本工程按一级保护对象设计火自动报警系统,采用控制中心报警系统,消防控制中心设在科技馆一层(三馆合用一处)。
消控中心设置智能型火灾报警控制器,消防联动控制设备,火灾应急广播,消防专用电话,彩色CRT,打印机等设备,及“119”专线电话,火灾自动报警系统除由消防电源作主电源外应有直流备用电源,系统设有专用接地干线,并在消控室内设置专用接地板。
2、在楼内办公室、各功能用房、门厅、走道、设备机房,消防电梯和防烟楼梯的前室及合用前室,地下室,变配电所,配电间等场所设置火灾探测器,每个防火分区均设置手动火灾报警按钮,从一个防火分区内的任何位置到最邻近的一个火灾报警按钮的距离均不大于30m,所有报警信号均通过总线进入火灾报警控制器。
建筑消防电气设计方案范本建筑消防电气设计方案范本一、项目概述本项目为某高层建筑消防电气设计方案,总建筑面积约XXX平方米,建筑高度约XXX米,共有X个地下室,X个地上层。
本方案遵循国家消防法和相关规范要求,旨在确保建筑内部消防电气系统的安全、可靠运行。
二、设计原则1. 安全第一:设计中以确保建筑和人员的安全为核心原则。
2. 符合规范:设计必须符合国家相关消防电气设计规范和标准。
3. 经济合理性:设计应在满足安全要求的前提下尽可能节约成本,提高设备的可靠性和使用寿命。
三、设计内容1. 照明系统:根据建筑功能、使用需求和相关标准要求,设计合理的照明系统,包括应急照明和常规照明。
在重要区域和通道设置应急照明灯具,确保火灾发生时有足够的照明。
常规照明采用LED灯具,能耗低、寿命长,并设置灯具开关和照明控制系统,以便人员根据需要进行灯光调节。
2. 火灾报警系统:根据建筑结构和使用特点,设计合理的火灾报警系统。
系统应包括主控制器、火焰探测器、烟雾探测器、声光报警器等设备,并与相关设备和消防设施联动。
火灾报警系统应覆盖建筑内各个区域,确保能够及时发现火灾并提供及时的报警信号。
3. 疏散指示系统:根据建筑平面布置和消防安全要求,设计合理的疏散指示系统。
系统应包括应急指示灯、应急疏散指示标志等,并根据建筑布局设置疏散通道,确保人员在火灾发生时有明确、安全的疏散通道和指示标志。
4. 消防电气设备:根据建筑结构和消防安全要求,设置合理的消防电气设备。
包括消防水泵、消防水箱、消防水带、消防报警按钮、灭火器等。
消防电气设备应布置合理、运行可靠,确保在火灾发生时能够及时启动并提供有效的灭火效果。
5. 配电系统:根据建筑用电需求和消防电气设备要求,设计合理的配电系统。
包括主配电室、弱电室、配电箱、开关箱、电力线路等。
配电系统应符合相关标准要求,确保消防电气设备能够正常供电,保证其正常运行。
6. 排烟系统:根据建筑结构和消防安全需求,设计合理的排烟系统。
消防电设计说明(一)一、工程概况(注:横线空格处须根据项目情况具体填写)本项目位于_____________,东临_____________,西临_____________,南临___________,北临___________。
是由综合商业、()栋高层办公楼、及()栋高层公寓组成的大型商业综合体。
总用地面积_________m²,总建筑面积_________m²(地上建筑面积_________m²,地下建筑面积_________m ²)。
地下_____层。
地下部分包含有:局部商业、机动停车库(停车位个)、设备房、及人防用房;商业_____层(裙房高度_________m,建筑面积_________m²),办公楼________层(高度_____m,建筑面积_________m²);公寓______层(高度______m,建筑面积_________m²)。
本设计为项目中的商业。
商业总建筑面积_________m²(自持商业建筑面积_________m²,可售商业建筑面积_________m²。
包括:商业主力店、超市、餐饮、休闲娱乐等各种功能。
二、设计依据1. 其他专业提供给本专业的工程设计资料;2. 业主所提供的设计任务书及有关市政条件,包括本项目之机电要求;3. 各相关主管部门对初步设计阶段设计文件的批复意见;4. 当地各主管部门的相关规定;5. 《华润万象城、万象汇机电设计指引》(2015-11第2.1版)6. 国家现行的有关设计规范、规程及相关行业标准:1)《建筑设计防火规范》(GB50016-2014)2)《民用建筑电气设计规范》(JGJ16-2008)3)《火灾自动报警系统设计规范》(GB50116-2013)4)《汽车库、修车库、停车场防火规范》(GB50067-2014)5)《消防联动控制系统》(GB16806-2006)6)《消防控制室通用技术要求》(GB25506-2010)7)《火灾自动报警系统施工及验收规范》(GB50166-2007)8)《气体灭火系统设计规范》(GB50370-2005)9)《消防设备电源监控系统》(GB28184-2011)10)《消防应急照明和疏散指示系统》(GB17945-2010)11)《防火门监控器》(GB29364-2012)7. 《全国民用建筑工程设计技术措施-电气》(2009版)注: 若本章的标准与其他章节不符,应以总则及签订合同时生效的最新版本为准。
电气消防设计说明
专篇
电气施工图消防设计说明
1、设计依据
1.1 建筑概况
1.1.1工程位于省市区。
1.1.2(对于建筑群的工程概况,由我院总体负责工程)
·总建筑面积㎡,一、二类建筑面积㎡。
·工程由个单体组成,单体性质。
·工程供电电压。
电源为路(回)。
·消防控制室设在。
·消防水泵房设在。
1.1.3对单项工程(本单体工程为建筑群的一个子项)
·总建筑面积㎡。
地下层,主要功能。
地上层,主要功能。
·消防控制室设在。
·本工程属于类建筑,建筑主体高度 m,裙房建筑高度 m。
耐火等级为级,按级火灾自动报警系统保护对象设计。
1.2 消防部门对初步设计的审批意见。
1.3 建设单位提供的设计任务书及设计要求。
1.4 相关专业提供给本专业的工程设计资料。
1.5 国家现行的主要规范、规程及相关行业标准:
《供配电系统设计规范》 GB50052-
《低压配电设计规范》 GB50054-
《高层民用建筑设计防火规范》 GB50045-95()
《建筑设计防火规范》 GB50016-
《火灾自动报警系统设计规范》 GB50116-98
《汽车库、修车库、停车场设计防火规范》 GB50067-97
《民用建筑电气设计规范》 JGJ 16-
《气体灭火系统设计规范》 GB50370- 等。
2、设计范围
本项目设计包括红线以内的以下系统。
(1)火灾自动报警及消防联动系统。
(2)火灾警报及应急广播系统。
(3)消防电话系统。
(4)气体灭火系统
(5)漏电火灾报警系统
3、火灾自动报警及消防联动系统
3.1.消防控制室
3.1.1本工程消防控制室设在层,设有直接通往室外的出口,且门口处应设置明显的标志。
3.1.2消防控制室报警控制设备,由火灾报警控制主机、联动控
制台、CRT显示器、打印机、应急广播设备、消防电话设备、电梯监控盘、电源设备以及(其它设备)等组成。
3.1.3消防控制室可接受感烟、感温、、等探测器的火灾报警信号及水流指示器、检修报警阀、压力报警阀、手动报警按钮、消火栓按钮的动作信号。
3.1.4消防控制室可显示消防水池、消防水箱水位,显示消防水泵、消防风机、电梯的电源及运行状况。
3.1.5消防控制室可经过总线编码、自动或手动联动所有的与消防有关的设备。
对重要的消防设备(如消防水泵、消防风机)在消防控制室还能直接手动控制。
3.2.火灾自动报警系统
3.2.1本工程采用报警控制系统。
消防报警联动系统按总线(环)路设计。
3.2.2 各类探测器、手动报警按钮、水流指示器、防火阀作为火灾报警点,水流指示器前检修阀作为检修结束时,阀门未打开的报警信号。
3.2.3探测器与灯具的水平净距应大于0.2m;与送风口边的水平净距应大于1.5m;与多孔送风顶棚孔口或条形送风口的水平净距应大于0.5m;与嵌入式扬声器的净距应大于0.1m;与自动喷头的净距应大于0.3m;与墙或其它遮挡物的净距应大于0.5m。
对于需要进行精装修的区域,探测器的位置可根据具体情况作适当调整,
但必须满足以上要求。
3.2.4手动报警按钮满足从一个防火分区内的任何位置到最邻近的一个手动火灾报警按钮的距离不大于30m,且安装在明显和便于操作的部位。
3.2.5在消火栓箱内设消火栓报警按钮,接线盒设在消火栓的开门侧。
3.2.6在各层设火灾声光报警器和识别火灾层的灯光显示装置(着火层灯光显示装置仅在区域报警系统的单体中设置)。
3.3.消防联动控制
火灾报警后,消防控制室,根据火灾情况联动控制相关的消防设备、切断非消防电源、电梯迫降。
对消防风机、消防水泵等重要消防设备,消防控制室既可经过总线模块进行自动、手动控制,也可在手动控制盘上实现直接手动控制,并接收其返馈信号。
3.3.1消防排烟风机的控制:
3.3.1.1当消防控制室接到报警后,立即打开火灾区域防烟分区内的电动排烟阀,并关闭其它防烟分区内的排烟阀,同时启动相对应的排烟风机。
当火灾继续蔓延至相邻其它防烟分区时,再相应打开该区内的电动排烟阀。
3.3.1.2当火灾温度上升,排烟风机吸入口处280℃防火阀熔断时,联锁停止相应的风机,并将防火阀熔断信号经总线输入模块传至消防控制室。
