镀锌格栅板常用规格系列

钢格板规格型号及参数
普通钢格板是由多个连接的板材组成，广泛用于建筑结构等互补组合，增强其弯曲和抗压性能，提高其刚度，加固地基等目的。

普通钢格板的规格一般分为宽度、部分深度、间距和厚度，以及有助于改善其受力情况的浅孔。

其中，宽度可根据使用要求及其建筑结构自身受力情况进行灵活调节，一般根据其综合性能分类。

常见的普通钢格板规格型号及参数如下：
1、普通性能钢格板：这种钢格板由1150mm每米的宽度、25mm每米的部分深度和
25mm间距、3.2mm厚度以及4×4mm受压浅孔组成，用于一般情况下的应用，提供了较好的抗压强度和服役性能，在一定的温度范围和湿度范围内都表现出良好的抗腐蚀性能。

4、防腐蚀性能钢格板：这种钢格板由1200mm每米的宽度、30mm每米的部分深度和30mm的间距、3.2mm的厚度以及3×3mm的受压浅孔组成，专用于石油石化等产业领域，表面喷涂有保护层或经过一定的处理，抗氧化，耐酸碱腐蚀能力超强，可以长期在氧化环境和有污染的环境中长期使用，制作成产品的平整度和正确度更多精确。

工程施工镀锌钢格栅板一、引言镀锌钢格栅板作为一种重要的建筑材料，广泛应用于工业、民用建筑和市政工程领域。

随着经济的快速发展和城市建设的进步，对于镀锌钢格栅板的需求也在不断增加。

因此，在施工过程中，如何正确使用和安装镀锌钢格栅板，对于确保工程的质量和安全具有非常重要的意义。

在本文中，将针对工程施工中镀锌钢格栅板的使用和安装进行详细介绍，以期为工程施工提供一定的指导和帮助。

二、镀锌钢格栅板的特点和种类1. 特点镀锌钢格栅板是由钢板经过冷拔加工、开孔、压花、焊接等工艺制成的一种重型构件材料。

其具有高强度、耐腐蚀、防滑、通风透水等特点，适用于各种工业和民用建筑的地板、台阶、工作台、栈桥等场所。

2. 种类根据不同的生产工艺和用途，镀锌钢格栅板可以分为扁钢型、扁铁型、圆钢型、方管型等多种类型。

每种类型的镀锌钢格栅板都具有自己独特的特点和适用范围。

在工程施工中，需要根据实际情况选择合适的镀锌钢格栅板种类。

三、镀锌钢格栅板的施工准备工作1. 材料准备在进行镀锌钢格栅板的施工前，需要准备充足的材料和工具。

除了镀锌钢格栅板本身之外，还需要准备焊接设备、切割设备、搬运设备、安全防护用具等工具和设备。

同时，还需要做好施工方案和工程图纸的编制，以便后续施工操作。

2. 现场环境准备在进行镀锌钢格栅板的施工前，需要对施工现场进行环境调查和准备工作。

确保施工现场的平整度、安全性和通风透气性，为后续施工操作提供良好的条件。

同时，要做好现场的安全防护措施，确保施工过程中不会发生安全事故。

3. 人员准备在进行镀锌钢格栅板的施工前，需要充分准备施工人员。

施工人员需要接受相关的安全培训和操作指导，了解镀锌钢格栅板的使用方法和施工要求。

同时，还需要确保施工人员身体健康，具备相关的技术和经验，以保证施工操作的顺利进行。

四、镀锌钢格栅板的施工操作1. 镀锌钢格栅板的切割在进行镀锌钢格栅板的施工前，首先需要进行切割操作。

根据实际的施工需要，将镀锌钢格栅板切割成合适大小的板块。

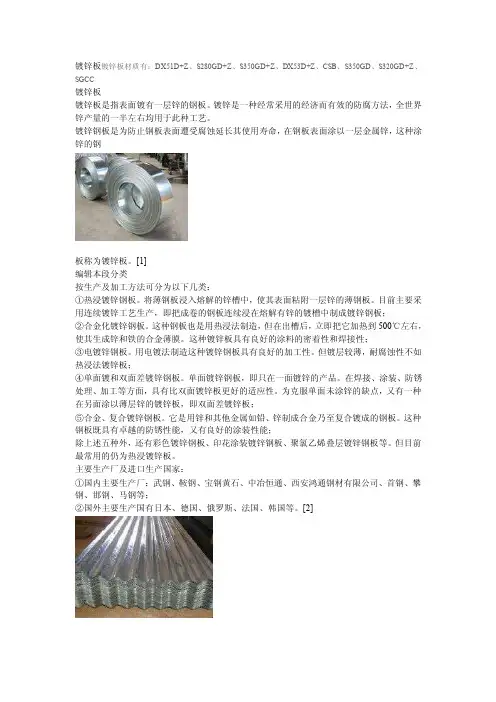

镀锌板镀锌板材质有：DX51D+Z、S280GD+Z、S350GD+Z、DX53D+Z、CSB、S350GD、S320GD+Z、SGCC镀锌板镀锌板是指表面镀有一层锌的钢板。

镀锌是一种经常采用的经济而有效的防腐方法，全世界锌产量的一半左右均用于此种工艺。

镀锌钢板是为防止钢板表面遭受腐蚀延长其使用寿命，在钢板表面涂以一层金属锌，这种涂锌的钢板称为镀锌板。

[1]编辑本段分类按生产及加工方法可分为以下几类：①热浸镀锌钢板。

将薄钢板浸入熔解的锌槽中，使其表面粘附一层锌的薄钢板。

目前主要采用连续镀锌工艺生产，即把成卷的钢板连续浸在熔解有锌的镀槽中制成镀锌钢板；②合金化镀锌钢板。

这种钢板也是用热浸法制造，但在出槽后，立即把它加热到500℃左右，使其生成锌和铁的合金薄膜。

这种镀锌板具有良好的涂料的密着性和焊接性；③电镀锌钢板。

用电镀法制造这种镀锌钢板具有良好的加工性。

但镀层较薄，耐腐蚀性不如热浸法镀锌板；④单面镀和双面差镀锌钢板。

单面镀锌钢板，即只在一面镀锌的产品。

在焊接、涂装、防锈处理、加工等方面，具有比双面镀锌板更好的适应性。

为克服单面未涂锌的缺点，又有一种在另面涂以薄层锌的镀锌板，即双面差镀锌板；⑤合金、复合镀锌钢板。

它是用锌和其他金属如铅、锌制成合金乃至复合镀成的钢板。

这种钢板既具有卓越的防锈性能，又有良好的涂装性能；除上述五种外，还有彩色镀锌钢板、印花涂装镀锌钢板、聚氯乙烯叠层镀锌钢板等。

但目前最常用的仍为热浸镀锌板。

主要生产厂及进口生产国家：①国内主要生产厂：武钢、鞍钢、宝钢黄石、中冶恒通、西安鸿通钢材有限公司、首钢、攀钢、邯钢、马钢等；②国外主要生产国有日本、德国、俄罗斯、法国、韩国等。

[2]编辑本段尺寸规格规格锌层材质0.25*1000*C 80 DX51D+Z 0.25*1000*C 80 DX51D+Z 0.3*1000*C 80 DX51D+Z 0.35*1000*C 80 DX51D+Z 0.4*1000*C 80 DX51D+Z 0.5*1000*C 80 S280GD+Z 0.5*1000*C 80 DX51D+Z 0.58*1000*C 80 S350GD+Z 0.6*1000*C 80 DX51D+Z 0.7*1000*C 80 DX51D+Z 0.75*1000*C 80 DX51D+Z 0.8*1000*C 80 DX51D+Z 0.8*1000*C 80 DX53D+Z 0.85*1000*C 80 DX51D+Z 0.9*1000*C 80 DX51D+Z 0.98*1000*C 80 DX51D+Z0.95*1000*C 80 DX51D+Z1.0*1000*C 80 DX51D+Z 1.1*1000*C 80 DX51D+Z 1.2*1000*C 80 DX51D+Z 1.2*1050*C 150 CSB1.4*1000*C 80 DX51D+Z 规格锌层材质1.5*1000*C 80 DX51D+Z 1.55*1000*C 180 S280GD+Z 1.55*1000*C 180 S350GD+Z 1.6*1000*C 80 DX51D+Z 1.8*1000*C 80 DX51D+Z 1.9*1000*C 80 DX51D+Z 1.95*1000*C 180 S350GD 1.98*1000*C 80 DX51D+Z 1.95*1000*C 180 S320GD+Z 1.95*1000*C 180 S280GD+Z1.95*1000*C 275 S350GD+Z2.0*1000*C 80 DX51D+Z 规格锌层材质0.36*1250*C 800.4*1250*C 80 DX51D+Z0.42*1250*C 80 DX51D+Z0.45*1250*C 225 S280GD+Z0.47*1250*C 225 S280GD+Z0.5*1250*C 80 SGCC0.55*1250*C 180 S280GD+Z0.55*1250*C 225 S280GD+Z0.6*1250*C 80 DX51D+Z0.65*1250*C 180 DX51D+Z0.7*1250*C 80 DX51D+Z0.7*1250*C 80 SGCC0.75*1250*C 80 DX51D+Z0.8*1250*C 80 DX51D+Z0.9*1250*C 80 DX51D+Z0.95*1250*C 80 DX51D+Z规格锌层材质1.0*1250*C 80 DX51D+Z1.15*1250*C 80 DX51D+Z1.1*1250*C 80 DX51D+Z1.2*1250*C 80 DX51D+Z1.35*1250*C 80 DX51D+Z1.4*1250*C 80 DX51D+Z1.5*1250*C 80 DX51D+Z1.55*1250*C 80 DX51D+Z1.6*1250*C 120 SGCC1.6*1250*C 80 DX51D+Z1.8*1250*C 80 DX51D+Z1.85*1250*C 90 DX51D+Z1.95*1250*C 80 DX51D+Z1.75*1250*C 80 DX51D+Z2.0*1250*C 80 DX51D+Z2.0*1250*C 120 SGCC2.5*1250*C 80 DX51D+Z有关产品标准都列明镀锌板推荐的标准厚度、长度和宽度及其允许偏差。

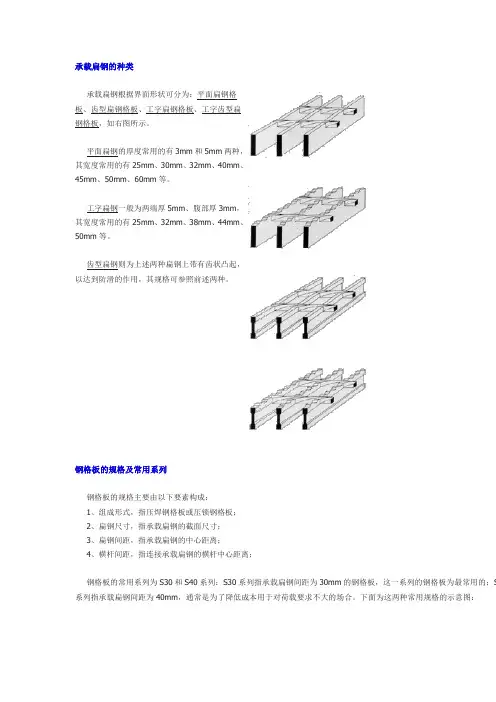

承载扁钢根据界面形状可分为：平面扁钢格板、齿型扁钢格板、工字扁钢格板、工字齿型扁钢格板，如右图所示。

平面扁钢的厚度常用的有3mm和5mm两种，其宽度常用的有25mm、30mm、32mm、40mm、45mm、50mm、60mm等。

工字扁钢一般为两端厚5mm、腹部厚3mm，其宽度常用的有25mm、32mm、38mm、44mm、50mm等。

齿型扁钢则为上述两种扁钢上带有齿状凸起，以达到防滑的作用，其规格可参照前述两种。

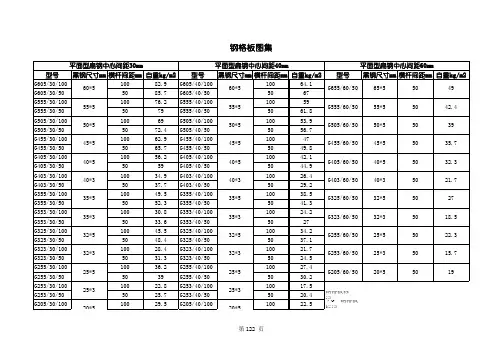

钢格板的规格及常用系列钢格板的规格主要由以下要素构成：1、组成形式，指压焊钢格板或压锁钢格板；2、扁钢尺寸，指承载扁钢的截面尺寸；3、扁钢间距，指承载扁钢的中心距离；4、横杆间距，指连接承载扁钢的横杆中心距离；钢格板的常用系列为S30和S40系列：S30系列指承载扁钢间距为30mm的钢格板，这一系列的钢格板为最常用的；S 系列指承载扁钢间距为40mm，通常是为了降低成本用于对荷载要求不大的场合。

下面为这两种常用规格的示意图：30/100系列示意图40/100系列示意图30/50系列示意图40/50系列示意图钢格板的牌号与规格如DG255/30/100 表示：横杆中心间距100mm；扁钢中心间距30mm；扁钢厚度为5mm；扁钢宽度为25mm。

另外，可在规格后添加字母“S”表示齿型钢格板，或字母“I”表示工字型钢格板，也可同时使用以表示工字齿型钢格板。

如DG325/30/50I 表示：横杆中心间距50mm；扁钢中心间距30mm；扁钢宽度为32mm的工字型扁钢。

订货所需提供信息1. 首先应确定所需的钢格板规格。

2. 在定购标准压焊钢格板时需指定所需的钢格板的面积，并提供尺寸和件数，在需要大面积钢格板时，必须提供平面图，并指出：所有尺寸；表面处理形式；支承梁的截面尺寸和位置；需开孔的位置和尺寸。

3. 钢格板长度与钢格板宽度：（详见词汇表）4. 需要指出钢格板的计价是按面积计算的，并且是按照钢格板的包容面积予以计价，即：计价面积=长×宽（L×W），下图为几种典型的钢格板面积计算示意图。

镀锌板锌层厚度对照表
一、热浸镀锌锌层厚度：60-600 g/㎡
热浸镀锌是将钢材浸入熔融的锌液中进行涂层处理，涂层厚度均匀，具有良好的耐腐蚀性能。

根据不同的锌层厚度，热浸镀锌可以分为以下几种：
1.60 g/㎡锌层厚度的镀锌板：主要用于一些简单的防腐和装饰用途，如家电外壳、仪表板等。

2.120 g/㎡锌层厚度的镀锌板：主要用于一些强度要求较高，且对防腐要求较高的场合，如建筑材料、家具边框等。

3.275 g/㎡锌层厚度的镀锌板：主要用于一些对强度和耐腐蚀性要求较高的场合，如汽车零部件、自行车等。

4.600 g/㎡以上锌层厚度的镀锌板：主要用于一些极端恶劣条件下的防腐要求，如海上石油平台、化工设备等。

二、电镀锌锌层厚度：10-25 μm
电镀锌是在钢材表面电解沉积一层锌涂层，其优点是成本低，外观光亮，但锌层较薄，耐腐蚀性能相对较差。

常见的电镀锌产品包括：
1.普通电镀锌板：锌层厚度为10 μm左右，主要用于一些锌层要求不高的场合，如家电内胆、装饰零件等。

2.加厚电镀锌板：锌层厚度为15-25 μm，相对于普通电镀锌板，具有更好的耐腐蚀性能，主要用于锌层要求较高的场合，如汽车零配件、建筑材料等。

综上所述，选用适合的镀锌板产品非常重要，要根据真实的使用场合和需求来选择。

在选择镀锌板时，除了锌层厚度外，还需要考虑其材质、厚度等因素，以确保产品的质量满足要求。

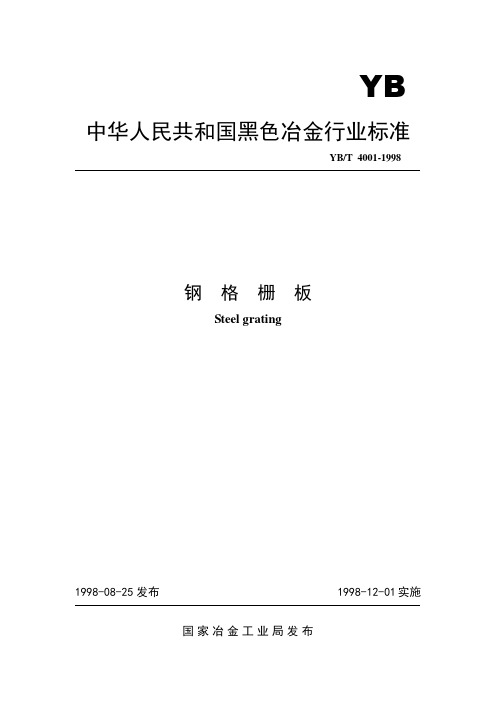

YB 中华人民共和国黑色冶金行业标准YB/T 4001-1998钢格栅板Steel grating1998-08-25发布1998-12-01实施国家冶金工业局发布目次前言 (1)1 范围 (1)2 引用标准 (1)3 术语 (1)4 产品构造 (2)5 钢格板的型号和标记 (2)6 尺寸、外形及允许偏差 (3)7 钢格板的重量和面积计算 (4)8 技术要求 (5)9 钢格板的设计 (6)10 检验规则 (6)11 包装、标志及质量证明书 (6)附录A（标准的附录）楼梯踏步板 (7)附录B（标准的附录）常用钢格板型号安全荷载与跨距及变形挠度的关系 (9)附录C（标准的附录）荷载与挠度的测试 (21)附录D（提示的附录）钢格板的安装 (22)附录E（提示的附录）钢格板安全荷载与挠度的计算 (22)前言本标准非等效采用英国标准BS4592-1:1995《钢工业平台、走道和梯级踏步》。

钢格栅板的制造方法、技术条件和公差要求基本与英国标准相同。

新修订的标准对旧标准作了如下的改变：增加了规格的品种，不局限于旧标准所规定的59种规格：取消了原来划分的三个系列。

根据负载扁钢和横杆的排列间距，采用了更为直观、合理的方法来表示钢格栅板的型号。

提高了公差要求，将钢格栅板长度的偏差由±6mm提高到0mm，-5mm；宽度的偏差由±6mm提高到±5mm；对角线偏差由±6mm提高到±5mm。

增加了对钢格栅板的设计要求。

修改了常用钢格栅板的安全荷载与挠度的关系表；变形挠度按照钢结构设计规范规定的 l/200 跨距(或最大挠度值不得超过10mm)作为依据来进行荷载计算，使关系表在设计和选用钢格栅板时能更直接地根据荷载、跨距的关系找出相应的型号。

增加了荷载与挠度的测试。

自本标准实施之日起，代替YB4001—91《压焊钢格栅板》。

本标准的附录A、附录B、附录C是标准的附录。

本标准的附录D、附录E是提示的附录。

YB 中华人民共和国黑色冶金行业标准YB/T 4001-1998钢格栅板Steel grating1998-08-25发布1998-12-01实施国家冶金工业局发布目次前言 (1)1 范围 (1)2 引用标准 (1)3 术语 (1)4 产品构造 (2)5 钢格板的型号和标记 (2)6 尺寸、外形及允许偏差 (3)7 钢格板的重量和面积计算 (4)8 技术要求 (5)9 钢格板的设计 (6)10 检验规则 (6)11 包装、标志及质量证明书 (6)附录A（标准的附录）楼梯踏步板 (7)附录B（标准的附录）常用钢格板型号安全荷载与跨距及变形挠度的关系 (9)附录C（标准的附录）荷载与挠度的测试 (21)附录D（提示的附录）钢格板的安装 (22)附录E（提示的附录）钢格板安全荷载与挠度的计算 (22)前言本标准非等效采用英国标准BS4592-1:1995《钢工业平台、走道和梯级踏步》。

钢格栅板的制造方法、技术条件和公差要求基本与英国标准相同。

新修订的标准对旧标准作了如下的改变：增加了规格的品种，不局限于旧标准所规定的59种规格：取消了原来划分的三个系列。

根据负载扁钢和横杆的排列间距，采用了更为直观、合理的方法来表示钢格栅板的型号。

提高了公差要求，将钢格栅板长度的偏差由±6mm提高到0mm，-5mm；宽度的偏差由±6mm提高到±5mm；对角线偏差由±6mm提高到±5mm。

增加了对钢格栅板的设计要求。

修改了常用钢格栅板的安全荷载与挠度的关系表；变形挠度按照钢结构设计规范规定的 l/200 跨距(或最大挠度值不得超过10mm)作为依据来进行荷载计算，使关系表在设计和选用钢格栅板时能更直接地根据荷载、跨距的关系找出相应的型号。

增加了荷载与挠度的测试。

自本标准实施之日起，代替YB4001—91《压焊钢格栅板》。

本标准的附录A、附录B、附录C是标准的附录。

本标准的附录D、附录E是提示的附录。

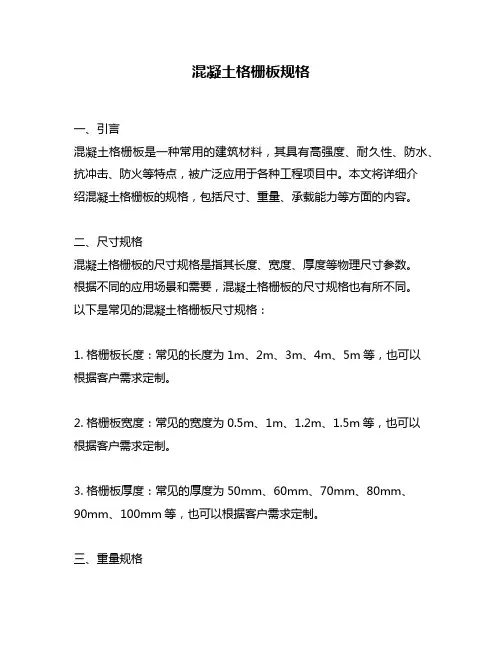

混凝土格栅板规格一、引言混凝土格栅板是一种常用的建筑材料，其具有高强度、耐久性、防水、抗冲击、防火等特点，被广泛应用于各种工程项目中。

本文将详细介绍混凝土格栅板的规格，包括尺寸、重量、承载能力等方面的内容。

二、尺寸规格混凝土格栅板的尺寸规格是指其长度、宽度、厚度等物理尺寸参数。

根据不同的应用场景和需要，混凝土格栅板的尺寸规格也有所不同。

以下是常见的混凝土格栅板尺寸规格：1. 格栅板长度：常见的长度为1m、2m、3m、4m、5m等，也可以根据客户需求定制。

2. 格栅板宽度：常见的宽度为0.5m、1m、1.2m、1.5m等，也可以根据客户需求定制。

3. 格栅板厚度：常见的厚度为50mm、60mm、70mm、80mm、90mm、100mm等，也可以根据客户需求定制。

三、重量规格混凝土格栅板的重量规格是指其单位面积重量。

根据不同的尺寸规格和厚度，混凝土格栅板的重量也有所不同。

以下是常见的混凝土格栅板重量规格：1. 格栅板单位面积重量：常见的单位面积重量为60kg/m2、70kg/m2、80kg/m2、90kg/m2等，也可以根据客户需求定制。

2. 格栅板单重：常见的单重为30kg、35kg、40kg、45kg等，也可以根据客户需求定制。

四、承载能力规格混凝土格栅板的承载能力规格是指其能够承受的最大荷载。

根据不同的尺寸规格、厚度和使用环境，混凝土格栅板的承载能力也有所不同。

以下是常见的混凝土格栅板承载能力规格：1. 格栅板静载荷：常见的静载荷为2.5t、5t、10t、20t等，也可以根据客户需求定制。

2. 格栅板动载荷：常见的动载荷为1.5t、3t、6t、12t等，也可以根据客户需求定制。

3. 格栅板承载能力等级：常见的承载能力等级为A级、B级、C级等，也可以根据客户需求定制。

五、其他规格除了以上三个方面的规格外，混凝土格栅板还有其他一些规格需要注意，如：1. 表面形式：常见的表面形式有光面、防滑面、砂浆面等，也可以根据客户需求定制。
