皮带机安全培训•皮带机概述与工作原理•皮带机安全操作规程•皮带机常见故障及排除方法•皮带机安全防护措施与应急处理•皮带机日常维护与保养建议•提高皮带机安全意识与培训计划安排皮带机概述与工作原理01皮带机是一种以皮带或链条为牵引和承载构件的连续输送设备。
皮带机定义主要用于输送物料,如煤炭、矿石、粮食等,也可用于输送成件物品。
皮带机作用皮带机定义及作用010203驱动与从动辊通过电机驱动或液力偶合器连接驱动和从动辊,使皮带或链板在驱动和从动辊之间循环运行。
输送带或承载构件输送带或承载构件用于承载物料,并依靠驱动和从动辊之间的摩擦力实现连续输送。
张紧装置通过张紧装置对皮带或链板进行张紧,确保其与驱动和从动辊之间有足够的摩擦力。
工作原理简介驱动装置包括电机、减速器、联轴器和传动装置等,用于驱动皮带或链板运行。
从动辊与驱动辊相对设置,用于支撑皮带或链板并传递动力。
输送带或承载构件用于承载物料,通常由橡胶、帆布、金属等材料制成。
张紧装置包括拉紧绞车、滑轮组和张紧小车等,用于调节皮带的张紧度。
托辊支撑皮带或链板,减少摩擦阻力,保证物料平稳输送。
机架支撑整个皮带机,包括驱动装置、从动辊、张紧装置和托辊等。
皮带机结构组成皮带机安全操作规程02检查皮带机周围是否有人或障碍物,确保安全距离。
检查皮带机各部件是否完好,如电机、减速器、皮带等。
检查皮带张力是否合适,过松或过紧都可能导致安全问题。
检查皮带机防护装置是否完好,如有损坏应及时修复。
启动前检查事项皮带机运行过程中,应保持稳定的速度和负载,避免突然加速或减速。
皮带机运行过程中,应密切关注皮带机的运行状态,如发现异常应及时停机检查。
皮带机运行过程中,严禁将手或其他物品伸入皮带机内部。
皮带机运行过程中,应保持与操作人员的良好沟通,确保安全操作。
01020304运行中注意事项停机后保养要求停机后应立即切断电源,确保安全。
对皮带机各部件进行检查,如电机、减速器、皮带等,确保无异常。
皮带输送机培训资料一、带式输送机的工作原理带式输送机是以运输带作为牵引和承载部件的连续运输机械。
运输带绕经驱动滚筒和各种改向滚筒,由拉紧装置给以适当的张紧力,工作时在驱动装置的驱动下,通过滚筒与运输带之间的摩擦力和张紧力,使运输带运行。
物料被连续地送到运输带上,并随着输送带一起运动,从而实现对物料的输送。
带式输送机主要部件包括驱动装置、滚筒组、垂直拉紧装置、托辊组、清扫器、运输带、安全保护装置等。
驱动装置主要由电机、液力耦合器、减速器、联轴器等组成。
其布置形式如图所示。
1.电机减速机都属于标准件,结构及原理不做过多描述。
2.驱动滚筒:驱动滚筒是传递动力的主要部件,运输带借助其与滚筒间的摩擦力运行。
它由筒体、轴和轴承等组成,驱动滚筒为菱形沟槽铸胶面。
3.机头改向滚筒:主要是通过增加运输带在驱动滚筒上的包角,来增加驱动滚筒和皮带的摩擦力。
4.机尾改向滚筒:主要是通过增加运输带在机尾滚筒上的包角,来增加机尾滚筒和皮带的摩擦力。
5.垂直拉紧装置:主要由上下改向滚筒和配重滚筒组成,作用是通过配重拉紧配重滚筒,使整条皮带处于拉紧状态。
机尾滚筒 拉紧装置机尾改向滚筒6.托辊组件:托辊组是支撑运输带和其上面物料的部件,分为槽型前倾托辊组,槽型托辊组,缓冲托辊组,V行前倾下托辊组和V行下托辊组。
各托辊组具有重量轻、运行阻力小、密封性能好。
使用寿命长等特点。
其中缓冲托辊具有缓冲物料,减小物料对输送带冲击的作用。
7.清扫器:清扫装置包括头部清扫器和回程用的空段清扫器。
清扫器的作用是,使粘结在皮带上的煤在固定的地方脱落。
头部清扫器:头部清扫器用来清扫粘着在运输带工作面上的物料,防止运输带上的粘煤污染环境和引起皮带跑偏。
空段清扫器:空段清扫器用来清扫粘着在运输带非工作面上的附着物,防止物料进入尾部滚筒与运输带之间。
8.皮带秤:电子皮带称使用非常广泛。
由承重装置、称重传感器、速度传感器和称重显示器组成。
称重时,承重装置将皮带上物料的重力传递到称重传感器上,称重传感器即输出正比于物料重力的电压(mV)信号,经放大器放大后送模/数转换器变成数字量A,送到运算器;物料速度输入速度传感器后,速度传感器即输出脉冲数B,也送到运算器;运算器对A、B 进行运算后,即得到这一测量周期的物料量。

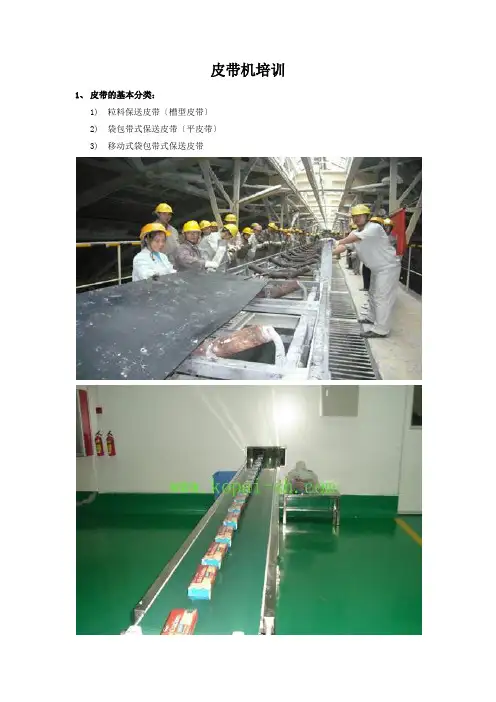

皮带机培训1、皮带的基本分类:1)粒料保送皮带〔槽型皮带〕2)袋包带式保送皮带〔平皮带〕3)移动式袋包带式保送皮带2、皮带的基本组成:电动机、联轴器、减速机、滚筒、托辊、支架、漏斗、导料槽、胶带、逆止器、制动器、清扫装置、拉紧装置、平安防护装置、检测和维护装置、电气控制设备等。
1)电动机:电动机采用三相鼠笼型感应节能电机〔即Y系列电动机〕。
防护等级为IP55〔尘密型〕,绝缘等级为F级。
采用380V电压供电。
电动机为延续任务制,电压380V,频率50Hz。
2)联轴器:联轴器应有足够的承载才干,耐冲击、耐振动,并具有补偿功用。
联轴器额外力矩应以该机构传递的额外力矩为基础,联轴器的平安系数大于2。
联轴器轴采用优质锻钢制造。
3)减速机:选用江苏泰兴减速机总厂或江苏国泰国贸厂产品。
选用硬齿面减速机,每一台减速机的油腔底部应有油取样阀,此取样阀亦可作为排油阀。
采用自然冷却方式。
4)滚筒:分为传动滚筒和改向滚筒两类。
传动滚筒采用人字型铸胶胶面滚筒;改向滚筒均采用光面滚筒。
滚筒筒体长度应比胶带宽度大100mm。
5)托辊:各类托辊辊体均采用优质公用钢管。
辊子两端要有牢靠的防尘、防淋密封措施。
润滑采用锂基润滑脂。
处于电磁铁除铁器的作用区内的需求采用防磁托辊;2#保送机头部5#保送机中间设除铁器。
6)支架:有中部支架、头部支架、尾部支架、拉紧装置支架等7)漏斗:头罩采用厚度≥3mm不锈钢钢板,冲击面采用≥10mm不锈钢钢板,其他采用厚度≥6mm不锈钢钢板制成,应有足够的强度和刚度。
漏斗应设带锁扣的反省门,反省门设有橡胶密封板。
漏斗的尺寸空间应思索装置头部清扫器及方便滚筒的拆装和人员可进入斗内停止检修。
漏斗倾斜面倾角应不小于60°。
8)导料槽:导料槽挡板采用厚度≥3mm不锈钢钢板制成并配用万能锁紧器固定,并可方便的装拆裙板。
导料槽可依据运输和装置的需求停止分段。
9)胶带:长度50米以上保送机的胶带〔EP-100〕,上胶层 4.5 mm,下胶层 1.5 mm,带芯4层。
皮带机培训资料皮带机是一种常见的输送设备,广泛应用于矿山、建筑材料、冶金、化工等行业。
它具有输送量大、输送距离远、工作可靠、维护方便等优点,因此深受用户的喜爱。
为了能够更好地了解和掌握皮带机的知识,接下来将为大家介绍一些皮带机的培训资料。
一、皮带机的基本结构和工作原理皮带机主要由输送带、传动装置、张紧装置、支撑装置和过渡装置等组成。
其中,输送带是皮带机的核心部件,起到承载和输送物料的作用。
传动装置通过电动机、减速机和联轴器等将动力传递给输送带,使其能够运行。
张紧装置用于调整输送带的张力,保证输送带的正常运行。
支撑装置则用于支撑输送带,使其保持一定的张力和适当的高度。
过渡装置则用于连接不同倾斜角度的输送段,确保物料顺利传输。
皮带机的工作原理是利用输送带的连续运动将物料从起点输送到终点。
当电动机启动后,通过传动装置将动力传递给输送带,使其开始运行。
物料被放置在输送带上,随着输送带的运动逐渐向终点方向移动。
在运行过程中,张紧装置会根据需要调整输送带的张力,确保其稳定运行。
当物料到达终点后,可以通过卸料装置将其卸下,完成整个输送过程。
二、皮带机的使用注意事项1. 皮带机在安装前应检查各部件是否完好,并进行必要的维护和保养。
2. 在使用过程中,应定期检查和更换输送带,避免因磨损等原因造成事故。
3. 皮带机的输送带应保持干燥清洁,避免与腐蚀性物质接触。
4. 在运行过程中,应注意物料的堆积情况,避免过高或过低造成堵塞或漏料现象。
5. 皮带机的电动机和传动装置应保持良好的润滑状态,以确保其正常运行。
6. 在维护和保养时,应按照相关的操作规程进行,确保操作人员的安全。
三、皮带机的故障排除和维护方法1. 皮带机在运行过程中可能会出现断裂、磨损、漏料等故障,此时应及时停机检修。
2. 对于断裂的输送带,可以采取补焊、更换等方法进行修复。
3. 对于磨损严重的输送带,应及时更换,以免影响正常运输。
4. 对于漏料现象,可以通过调整张紧装置、更换密封件等方式进行修复。
皮带输送机常识培训内容皮带输送机常识培训内容概述由于皮带机具有输送量大、结构简单、维修方便、零配件标准化等优点,在重工业生产单位物料的输送常常采用皮带输送机。
在中钢全公司目前有大小皮带输送机300多台套,炼铁厂的皮带输送机占全公司的一半之多,其中一车间35条,二车间116条(这些皮带中不包括皮带秤)。
概述皮带机一旦发生故障就会造成停机和影响生产,而且职工上班时的工作量会大大增加,为了保证皮带输送机能正常运行,生产能顺利进行,我们必须懂得皮带输送设备的原理、性能、日常的点检、简单的维护、保养,所以今天我们就共同来学习一下皮带机的有关知识。
一、皮带机的组成皮带输送机由机架、托辊、底辊、上调节辊、下调节辊、改向辊、输送带、主动辊筒、传动装置、张紧装置等组成。
输送物料较少时传动装置一般采用电动滚筒,输送物料较多时一般采用电机和减速机,电机和减速机连接处有的采用耦合器,有的采用联轴器,电动滚筒又分内置式和外置式。
为防止事故扩大化大部分皮带机设计有跑偏开关、防滑装置、拉绳开关、各种电器连锁开关等保护装置。
组成及构件二、输送带的分类1.根据运输量的大小按宽度分为:B200、B300 、B400、 B500 、B600、 B650 B800、 B1000、B1200、 B1400 B1600、B1800 、B2000等常用型号(B代表宽度,单位为毫米)。
二、输送带的分类2.按使用环境的不同,分为普通输送带又包括(普通型、耐热型、难燃型、耐烧灼型、耐酸碱型、耐油型)、耐热输送带(①、耐热输送带:TI型耐不大于100度、T2型耐不大于125度、T3型耐不大于150度②、耐高温输送带:耐温能力不大于200度③、耐烧灼输送带(金属网芯输送带):耐温200-500度、耐寒输送带、耐酸碱输送带、耐油输送带、食品输送带等型号。
二、输送带的分类3.按照输送带布层拉力强度分为普通输送带、强力输送带。
强力型的帆布输送带分为尼龙输送带(NN输送带)和聚酯输送带(EP 输送带)。
皮带机培训资料皮带机培训资料(上)皮带机是一种用于将物品从一个地方输送到另一个地方的装置。
它广泛应用于各种行业,如煤矿、建筑、化工、冶金等。
皮带机的优点是输送才能大、速度快、工作可靠。
为了正确使用和维护皮带机,培训资料是非常重要的。
本文将介绍皮带机的使用、维护和故障排除等方面的知识。
首先,让我们了解一下皮带机的基本原理和组成部分。
皮带机主要由输送带、驱动装置、张紧装置、支撑装置和输送机架等组成。
输送带是皮带机的关键部分,它负责将物品从起点输送到终点。
驱动装置通常由电动机驱动,用于提供足够的动力来驱动输送带运转。
张紧装置的作用是保持输送带的张紧度,以确保正常的输送效果。
支撑装置用于支撑输送带,使其保持水平和稳定。
输送机架是皮带机的主体结构,它支撑和固定输送带及相关装置。
在使用皮带机之前,我们需要进行一些必要的检查和准备工作。
首先,检查输送带是否完好,没有磨损、撕裂或过度松弛。
其次,检查驱动装置和张紧装置是否正常运转,电动机是否正常启动并提供足够的功率。
还需要检查支撑装置和输送机架是否牢固可靠,没有松动或损坏。
此外,还应确保工作区域的环境安全,没有杂物、积水或其他障碍物。
在使用过程中,注意以下几点。
首先,避免超载操作,确保输送物品的重量不超过皮带机的额定负荷。
超载会使皮带机过度负荷,导致故障或损坏。
其次,保持输送带的清洁和干燥,避免灰尘、杂物或潮湿的物品进入皮带机内部。
这些物质会影响皮带机的正常工作和寿命。
此外,定期检查和润滑皮带机的各个部件,并保持良好的维护记录。
当出现故障时,我们应该及时进行排除。
常见的故障包括输送带断裂、电动机运转异常、张紧装置失效等。
对于输送带断裂的情况,首先应停止电动机的运转,然后检查输送带是否断裂并及时更换。
对于电动机运转异常的情况,应检查电路是否正常、电动机是否过热,并根据实际情况进行处理。
对于张紧装置失效的情况,可以调整张紧装置的位置和力度,或更换新的张紧装置。
总之,正确使用和维护皮带机对于确保其正常工作和延长使用寿命非常重要。
