河北专版2017届中考物理总复习第二编重点题型突破专题五实验探究题二电学实验题试题

专题六实验探究题(二)电学实验题,专题特征)电学实验主要包括探究串、并联电路特点；探究影响电阻大小的因素；探究电流与电压、电阻的关系；探究电热与哪些因素有关；伏安法测量电阻和小灯泡的电功率等。

其中探究电流与电阻(电流与电压)关系、测小灯泡电阻、测电功率是西宁、青海中考命题的重点和热点。

每年1题，分值5～9分。

,针对性训练)1.(2016益阳中考)用如图甲所示的实验电路探究“电流与电阻的关系”。

请解答下列问题：(1)请你用笔画线代替导线，将图甲中实验电路连接完整(导线不能交叉)。

(2)小明接入 5 Ω的电阻，移动变阻器滑片，使电压表示数达到某值时，电流表示数如图乙所示，则此时电路中的电流为__0.28__A。

(3)换成10 Ω的电阻，为保持电压表的示数不变，滑动变阻器的滑片应该向__B__(选填“A”或“B”)端移动。

(4)小红在做此实验时，实验数据记录如下表，分析表中数据不能得出“电流大小与电阻大小成反比”的结论，原因是__没有控制不同定值电阻两端电压不变__。

实验次数 1 2 3电阻/Ω 5 10 15电流/A 0.3 0.2 0.14【方法指导1】根据数据总结结论(控制变量法)首先应该明确研究问题，找出变化趋势，然后分析各个(或各类)数据，寻找量与量之间的关系，最后适当运用控制变量比较的思想，归纳结论。

2．(2016荆门中考)某同学按照如图所示的电路图测量额定电压为 2.5 V的灯泡的电阻。

(1)开关闭合前，滑片应置于__B__(选填“A”或“B”)端。

(2)开关闭合后，逐渐移动滑片，并依次记下灯泡的发光情况和电表示数。

实验记录如下表。

数据序号 1 2 3 4 5发光情况熄灭熄灭较暗不很亮明亮电压U/V 0.1 0.5 1.3 2.1 2.5电流I/A 0.05 0.16 0.21 0.26 0.28算出的 3.13 6.19 8.08 8.93电阻R/Ω①表中空格处的数值为__2__。

②灯泡的额定功率为__0.7__W。

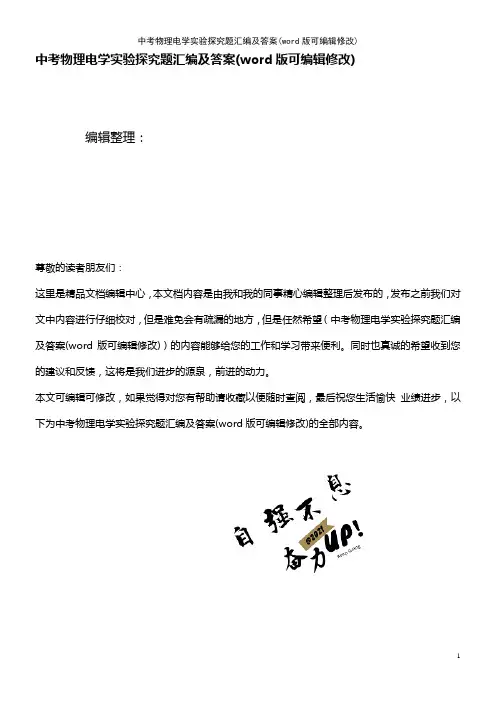

中考物理电学实验探究题汇编及答案(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（中考物理电学实验探究题汇编及答案(word版可编辑修改)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为中考物理电学实验探究题汇编及答案(word版可编辑修改)的全部内容。

中考物理电学实验探究题汇编3、）热敏电阻的阻值会随温度的改变而改变.小明同学用甲图所示的电路来探究热敏电阻R T 的阻值与温度的关系。

已知M 为控温器,电源电压恒为12V,R 为电阻箱（一种可以改变并读出阻值的变阻器）.（1）在控温器中应该加入下列哪种液体?A ．自来水B ．煤油C ．食盐溶液(2）当控温器中液体温度为80℃,电阻箱阻值为100Ω时，电流表的示数为0.1A 。

则该温度下热敏电阻的阻值为 Ω.(3)依次改变控温器中的液体温度，同时改变电阻箱的阻值,使电流表的示数始终保持在0。

1A.通过计算得到相关数据记录如下。

从表中可以看出，在一定温度范围内，该热敏电阻的阻值随温度的升高而 。

答案:（1)B(2）20Ω (3） 减小5、（）2011年5月1日开始实施的《刑法修正案（八）》，对"饮酒驾车”和"醉酒驾车"制定了严格的界定标准,温度t(℃) 70605403021…电阻R T (Ω）22283544567394…如下表所示。

饮酒驾车20mg/100mL≤血液中的酒精含量〈 80mg/100mL醉酒驾车血液中的酒精含量≥80mg/l00mL①内江交警在某次安全行车检查中，检测到某驾驶员100mL的血液中酒精含量为66mg，那么，该驾驶员属于。

2017年河北省中考物理试卷一、选择题（本大题共8个小题，共24分．1～5小题为单选题，每小题的四个选项中，只有一个选项符合题意，每小题3分；6～8小题为多选题，每小题的四个选项中，有两个或者两个以上选项符合题意，每小题3分，全选对的得3分，选对但不全的得2分，有错选或不选的不得分）1．下列估侧最接近实际的是（）A．一袋早餐奶的质量约为50gB．普通居民楼一层的高度约为3mC．绿色蔬菜保鲜的适宜温度约为30℃D．人平静时呼吸一次所用的时间约为9s2．下列有关声音和电磁波的说法正确的是（）A．手机和微波炉都会发出电磁波B．钢琴是通过空气柱的振动发声的C．利用次声波可以粉碎人体内的结石D．女高音的“高”和引吭高歌的“高”都是指音调高3．下列发生了物态变化的现象中，属于凝华的是（）A．洒在地板砖上的水不见了B．刚出冷库的冻肉比原来重C．加在饮料中的冰块越来越小D．放在衣柜里的樟脑丸变小了4．探究凸透镜成像的规律时，光屏上得到一个倒立、缩小的烛焰像，将蜡烛向凸透镜移近一倍焦距的距离．下列烛焰成像情况，不可能出现的是（）A．缩小的实像B．等大的实像C．放大的实像D．放大的虚像5．下列关于惯性的说法正确的是（）A．太空中的宇航员不具有惯性B．物体运动时具有惯性，静止时不具有惯性C．汽车在转弯时减速，是为了防止惯性带来的危害D．运动员起跑时用力蹬地，是为了增大惯性提高成绩6．下列关于电与磁的说法正确的是（）A．磁场中某点的磁场方向是由放在该点的小磁针决定的B．改变通电螺线管中电流的方向，可以改变通电螺线管的N、S极C．发电机是利用电磁感应原理制成的，工作时将机械能转化为电能D．只改变直流电动机的电流方向，直流电动机内线圈的转向会发生改变7．如图所示，将一木块放在弹簧上，用手压木块，弹簧被压缩．松开手，木块竖直向上飞起直到最高点．下列说法正确的是（）A．手压木块时，手对木块的压力与弹簧对木块的支持力是一对平衡力B．弹簧恢复原状过程中，弹性势能不变C．木块在没有离开弹簧前，所受弹力方向竖直向下D．木块到达最高点时，只受到重力作用8．如图所示，电源电压不变．下列说法正确的是（）A．只闭合S1，将P向左移动一段距离，电压表示数的变化量与电流表示数的变化量的比值不变B．只闭合S1，将P向左移动，R1消耗的功率增加C．开关都闭合，将P向左移动，电压表的示数不变，电流表的示数变小D．开关都闭合，将P向左移动，L消耗的功率不变，R2消耗的功率变小二、填空及简答题（本大题共5个小题；第10小题4分，其它小题每空1分，共31分）9．小明坐在以300km/h的速度行驶的高铁上，看到高速公路上与高铁同向运动的汽车．若汽车的速度为120km/h，以汽车为参照物，高铁的速度为km/h．当小明乘坐的高铁与另一轨道上的高铁相遇时，感觉到车身有一点晃动，其原因是：．10．阅读短文并回答下列问题：光的全反射一束激光从某种玻璃中射向空气（如图1所示），保持入射点不动，改变入射角（每次增加0.2°），当入射角增大到引41.8°时，折射光线消失，只存在入射光线与反射光线，这种现象叫做光的全反射，发生这种现象时的入射角叫做这种物质的临界角．当入射角大于临界角时，只发生反射，不发生折射．（1）上述玻璃的临界角是．（2）折射光线消失后反射光线的亮度会增强，其原因是折射光消失后，入射光几乎全部变为．（3）当光从空气射向玻璃，（选填“会”或“不会”）发生光的全反射现象．（4）一个三棱镜由上述玻璃构成，让一束光垂直于玻璃三棱镜的一个面射入（如图2所示），请在图中完成这束入射光的光路图．11．小明家新买了一个电热水器，刚接入电路，家里的空气开关就断开了．他猜想造成空气开关断开的原因是：①连入电路中的用电器总功率过大：②电热水器或插头处短路．于是他请电工师傅检修后，将空气开关复位，只让电热水器单独工作，家里标有“2000r/kW•h”电能表的转盘3min内转了100转，电热水器的功率为W．小明猜想（选填序号）是正确的．（己知电热水器接入电路前，小明家正在使用的用电器的总功率约为3200W，空气开关允许通过的最大电流为40A）12．如图所示，瓶子里装有少量的水，用力打气，瓶塞向上跳起，瓶内有白雾产生．白雾是形成的．瓶塞向上跳起过程中，瓶内气体，温度降低，内能减小；其能量转化情况与四冲程汽油机的冲程相同．13．天然气燃烧时将能转化为能．至少需要消耗m3的天然气才能将质量为20kg、初温为20℃的水烧开．[标准大气压、c水=3.2×107J/m3]．=4.2×103J/（kg•℃），q天然气三、实验探究题（本大题共3小题；第14小题4分，第15小题6分，第16小题7分，共17分）14．用直角三角尺、重垂线来判断桌面是否水平．操作方法：（也可以用图描述操作方法）实验现象：①若桌面水平：．②若桌面不水平：．实验中利用的物理知识：重力的方向总是．15．探究水对容器底的压强．将一由A和B构成、两端开口的玻璃制品的底部扎上薄橡皮膜，做成容器．A、B的横截面积分别为S A和S B，且=1.0×103kg/m3，g取lON/kg）．实S A=2S B=40cm2．（容器壁的厚度忽略不计，ρ水验过程如下：①将容器固定在放有电子秤的铁架台上，使橡皮膜刚好与电子秤完全接触，且电子秤的示数为零，如图所示．②往容器内分三次缓慢倒入适量的水，将收集的数据填入下表中．③继续往容器内缓慢倒入60g水后，水进入了容器B部分，且在B内的高度为1cm．然后在容器内再分三次缓慢倒入适量的水，再将收集的数据填入下表中．（1）将表格中的空白处补充完整．（2）分析表中数据可知：水对容器底的压强与水的深度．若在一底面积为40cm2的圆柱形容器中装入300g水，水对容器底的压强为Pa，与表格中第5组数据对比可知水对容器底的压强与受到的重力大小（选填“有关”或“无关”）．（3）容器A部分的高度为cm．【拓展】完成实验后，小明将一小合金块浸没在容器中，B内水面上升了1cm，电子秤的读数增加了80g，则合金块的密度为g/cm3．16．小明利用如图1所示的电路“探究串、并联电路中电流的关系“．（1）探究串联电路中电流的关系．①用笔画线代替导线将开关S3连入电路中．（要求：只闭合开火S3后，R1、R2以及电流表串联；导线不许交叉）②小明将S3闭合后，发现电流表均无示数．丁是他用一只电压表对电路故障（电路中只有一处故障）进行了检测，将电压表接在R1两端时，电压表与电流表均无示数；接在R2两端时，电压表有示数，电流表无示数．电路中的故障是．小明排除故障后继续实验，读出了电路中各电流表的示数，得到了串联电路中电流的关系是：串联电路中各处电流相等．（2）完成上述实验后，小明继续探究并联电路中电流的关系．①各开关的连接情况是（填写各开关断开或闭合）．②分析实验中各电流表的读数（如图2所示），可知并联电路中电流的关系是：．③电阻R1：R2=．（3）为了验证结论的普遍性，你可以采用的方法是：．【拓展】在电源电压不变的情况F，小明两次实验中电路消耗的最大功率与最小功率之比P最大：P最小=．四、计算应用题（本大题共2小题；第17小题6分，第18小题7分，共13分.解答时，要求有必要的文字说明、公式和计算步骤等，只写最后结果不得分）17．如图所示，某建筑工地用电动机、定滑轮和斜面组成的装置，将重为1600N 的建材山斜面底端匀速拉到顶端．已知斜面倾角为30°，斜面高为4.5m，建材移动的速度为0.4m/s，电动机的输出功率为400W，斜面的效率与整个装置的效率之比η1：η2=10：9．（忽略定滑轮处摩擦及绳重）求：（1）对建材做的有用功．（2）斜面的效率．（3）电动机消耗的电能．18．如图所示，电源电压可调，灯泡L规格为“15V 45W”，且灯丝电阻不随温度变化．电流表量程为“O～O．6A”和“O～3A“，滑动变阻器的规格分别为“25Ω2A’和“1OΩ3A”．（1）将电源电压调到18V，闭合开关，移动P，使灯泡正常发光．求灯泡的电阻和灯泡消耗的最小功率．（2）将电源电压调到l5V，用定值电阻R0替换灯泡，P置于中点A，闭合开关，电流表指针指到满偏刻度的三分之二位置（可能重新选择了电流表量程和变阻器R）．然后将P从A移到最左端B，两表示数的I﹣U关系如图所示．通过计算判断所用变阻器的规格．2017年河北省中考物理试卷参考答案与试题解析一、选择题（本大题共8个小题，共24分．1～5小题为单选题，每小题的四个选项中，只有一个选项符合题意，每小题3分；6～8小题为多选题，每小题的四个选项中，有两个或者两个以上选项符合题意，每小题3分，全选对的得3分，选对但不全的得2分，有错选或不选的不得分）1．下列估侧最接近实际的是（）A．一袋早餐奶的质量约为50gB．普通居民楼一层的高度约为3mC．绿色蔬菜保鲜的适宜温度约为30℃D．人平静时呼吸一次所用的时间约为9s【考点】质量的估测；温度；时间的估测；长度的估测．【分析】不同物理量的估算，需要根据生活经验及对生活常识的了解，作出合理的估计，然后逐一分析各选项并作出判断．【解答】解：A、小袋牛奶的体积100mL左右，大袋牛奶的体积可达到250mL，约为200ml，根据m=ρV=1g/cm3×200cm3=200g，故A不符合实际；B、普通居民楼一层的高度约为3m，故B符合实际；C、普通绿色蔬菜保鲜要求温度较低，适宜温度约为4℃，30℃属高温，蔬菜容易变质，故C不符合实际；D、正常情况下，人1min呼吸次数在20次左右，所以呼吸一次的时间在3s 左右．故D不符合实际．故选B．2．下列有关声音和电磁波的说法正确的是（）A．手机和微波炉都会发出电磁波B．钢琴是通过空气柱的振动发声的C．利用次声波可以粉碎人体内的结石D．女高音的“高”和引吭高歌的“高”都是指音调高【考点】声音的产生；超声波与次声波；音调、响度与音色的区分；电磁波的传播．【分析】（1）有线电话是靠电流来传递信息的，无线电广播、电视、手机、雷达通信等都是靠电磁波来传递信息的；微波炉是一种用微波加热食品的现代化烹调灶具，微波属于电磁波的一种．（2）解决此题的关键是要知道声音是由物体的振动产生的．（3）超声波的破碎力强，可以用来碎石；（4）解决此题的关键是要知道声音的响度与声源振动的幅度有关，振动幅度越大，响度越大；音调的高低与发声体振动快慢有关，物体振动越快，音调就越高．【解答】解：A、手机和微波炉都是利用电磁波来工作的，故A正确；B、钢琴是靠内部簧片的振动发声，故B错误；C、用超声波击碎病人体内的结石，说明超声波具有能量，故C错误；D、“女高音”中的“高”指的是音调高；“引吭高歌”中的“高”的意思是指响度大，故D错误．故选D．3．下列发生了物态变化的现象中，属于凝华的是（）A．洒在地板砖上的水不见了B．刚出冷库的冻肉比原来重C．加在饮料中的冰块越来越小D．放在衣柜里的樟脑丸变小了【考点】生活中的凝华现象．【分析】凝华指的是物体由气体直接变为固体的过程．霜是固体，是由空气中的水蒸气遇冷形成的，是凝华．【解答】解：凝华指的是物体由气体直接变为固体的过程．A、洒在地上的水不见了，由液态变成气态，是汽化过程．不符合题意；B、刚出冷库的冻肉比原来重，是在冷库中的水蒸气遇冷凝华在冻肉表面，使总重量变大．符合题意；C、加在饮料中的冰块越来越小，由固态熔化成为水．不符合题意；D、樟脑丸变小，由固态直接变成气态，是升华现象．不符合题意．故选B．4．探究凸透镜成像的规律时，光屏上得到一个倒立、缩小的烛焰像，将蜡烛向凸透镜移近一倍焦距的距离．下列烛焰成像情况，不可能出现的是（）A．缩小的实像B．等大的实像C．放大的实像D．放大的虚像【考点】凸透镜成像规律及其探究实验．【分析】要解决此题，需要掌握凸透镜成像的规律．凸透镜成像规律：物距小于焦距成正立放大虚像．物距大于一倍焦距小于二倍焦距成倒立放大实像，像距大于二倍焦距．物距等于二倍焦距成倒立等大实像，像距等于二倍焦距．物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距．【解答】解：由题意知，烛焰在屏上成一缩小实像，所以此时蜡烛在凸透镜的2f之外，即u＞2f；当将蜡烛向凸透镜移近一倍焦距的距离．则此时u＞f，那么有可能是2f＞u ＞f，则成倒立放大的实像；也可能是u=2f，则成等大的实像；也可能是u＞2f，则成缩小的实像，所以只有u＜f，成正立、放大的虚像不可能出现．故选D．5．下列关于惯性的说法正确的是（）A．太空中的宇航员不具有惯性B．物体运动时具有惯性，静止时不具有惯性C．汽车在转弯时减速，是为了防止惯性带来的危害D．运动员起跑时用力蹬地，是为了增大惯性提高成绩【考点】惯性．【分析】一切物体都有惯性，质量是物体惯性的量度，惯性大小取决于物体的质量大小，与速度大小无关．与物体的运动状态无关．【解答】解：A、一切物体都有惯性，因此太空中的宇航员在太空舱中仍然有惯性．故A 错误；B、一切物体都有惯性，惯性是物体固有的属性，静止的物体和运动的物体都有惯性，故B错误；C、汽车在转弯时如果不减速慢行，会由于惯性继续保持原来的方向运动，易造成侧翻等事故的发生，故汽车在转弯时减速，是为了防止惯性造成的伤害，故C正确；D、运动员起跑时用力蹬地只是让人能向上跳起，利用了物体间力的作用是相互的，不是应用了惯性；故D错误．故选C．6．下列关于电与磁的说法正确的是（）A．磁场中某点的磁场方向是由放在该点的小磁针决定的B．改变通电螺线管中电流的方向，可以改变通电螺线管的N、S极C．发电机是利用电磁感应原理制成的，工作时将机械能转化为电能D．只改变直流电动机的电流方向，直流电动机内线圈的转向会发生改变【考点】磁场；通电螺线管的磁场；直流电动机的构造和工作过程；发电机的构造和原理．【分析】①磁场是有方向的，人们规定，在磁场中的某一点，小磁针静止时N极所指的方向就是该点的磁场方向；②通电螺线管周围存在磁场，磁场方向和电流方向有关；③发电机是利用电磁感应原理制成的，工作时机械能转化成电能；④电动机是利用通电导线在磁场中受力的作用的原理工作的，所受力的方向与电流的方向和磁场的方向有关．【解答】解：A、磁场中某点的磁场方向是一定的，可以由放在该点的小磁针来判断，但不是由小磁针决定的．此选项错误；B、通过螺线管周围磁场方向和电流方向有关，改变电流方向会改变磁场方向．此选项正确；C、发电机是利用电磁感应原理制成的；发电机工作时消耗了机械能，得到了电能．是将机械能转化为电能的装置．此选项正确；D、电动机是利用通电导线在磁场中受力的作用的原理工作的，所受力的方向与电流方向和磁场方向有关，故只改变直流电动机的电流方向，直流电动机内线圈的转向会改变．此选项正确．故选BCD．7．如图所示，将一木块放在弹簧上，用手压木块，弹簧被压缩．松开手，木块竖直向上飞起直到最高点．下列说法正确的是（）A．手压木块时，手对木块的压力与弹簧对木块的支持力是一对平衡力B．弹簧恢复原状过程中，弹性势能不变C．木块在没有离开弹簧前，所受弹力方向竖直向下D．木块到达最高点时，只受到重力作用【考点】平衡力的辨别；弹力；重力；动能和势能的大小变化．【分析】（1）一对平衡力必须大小相等、方向相反、作用在同一直线上、作用在同一物体上；（2）弹性势能大小的影响因素：发生弹性形变的大小，发生弹性形变的难易程度．弹性形变越大，发生弹性形变越难，弹性势能越大；（3）弹力方向与物体恢复弹性形变的方向相同；（4）木块上升到最高点时对其进行受力分析．【解答】解：A、手压木块时，木块受到重力、压力和弹簧的支持力，这三个力平衡．手对木块的压力小于弹簧对木块的支持力所以这两个力不是一对平衡力，故A错误；B、弹簧恢复原状过程中，弹性形变的程度变小，弹性势能减小，故B错误；C、木块在没有离开弹簧前，弹簧被压缩，所以木块受弹力方向竖直向上，故C错误；D、木块上升到最高点时，受到重力作用，不受其它力的作用，故D正确．故选D．8．如图所示，电源电压不变．下列说法正确的是（）A．只闭合S1，将P向左移动一段距离，电压表示数的变化量与电流表示数的变化量的比值不变B．只闭合S1，将P向左移动，R1消耗的功率增加C．开关都闭合，将P向左移动，电压表的示数不变，电流表的示数变小D．开关都闭合，将P向左移动，L消耗的功率不变，R2消耗的功率变小【考点】电路的动态分析．【分析】（1）只闭合S1，R1、R2串联，电压表测R2两端电压，电流表测电路中电流，由串联电路特点和欧姆定律分析判断将P向左移动时两电表变化量比值的变化情况；（2）开关都闭合，L与R2并联，由并联电路特点、欧姆定律和电功率公式分析判断电表示数及两者功率变化．【解答】解：AB、由图知，只闭合S1，R1、R2串联，电压表测R2两端电压，电流表测电路中电流．P左移动时，R2连入阻值变大，电路的总电阻变大，由欧姆定律知电路中电流变小，即电流表示数变小，由P=I2R知R1消耗的功率减小，故B错误；由串联电路的分压原理知R2分得电压增大R1分得电压减小，串联电路中总电压等于各部分电路两端电压之和，所以有：△U2=△U1，R1为定值电阻，由欧姆定律知，R1==，即电压表示数的变化量与电流表示数的变化量的比值不变，故A正确；CD、由图知，开关都闭合，L与R2并联，R1短路，电压表测电源电压，电流表测干路电流，由并联电路电压特点知，将P向左移动，电压表示数不变，R2连入阻值变大，所以电路的总电阻变大，总电流变小，所以电流表示数变小，故C正确；并联电路中各支路间互不影响，所以灯泡功率不变，由P=知，R2消耗的功率变小，故D正确．故选ACD．二、填空及简答题（本大题共5个小题；第10小题4分，其它小题每空1分，共31分）9．小明坐在以300km/h的速度行驶的高铁上，看到高速公路上与高铁同向运动的汽车．若汽车的速度为120km/h，以汽车为参照物，高铁的速度为180 km/h．当小明乘坐的高铁与另一轨道上的高铁相遇时，感觉到车身有一点晃动，其原因是：在流体中，流速越大的位置，压强越小．【考点】参照物及其选择；流体压强与流速的关系．【分析】（1）同向行驶的两车，它们之间的相对速度等于两车速度之差；（2）流体压强与流速的关系是：流速越大的地方，压强越小．【解答】解：（1）高铁的速度为300km/h，汽车的速度为120km/h，高铁与汽车的运动方向相同，以汽车为参照物，高铁的速度为：△v=v铁﹣v汽=300km/h﹣120km/h=180km/h；（2）当小明乘坐的高铁与另一轨道上的高铁相遇时，两高铁之间的空气流速很大，压强变得很小，在外面大气压的作用下，两车要向中间靠拢，所以会感觉到车身有晃动．故答案为：180；在流体中，流速越大的位置，压强越小．10．阅读短文并回答下列问题：光的全反射一束激光从某种玻璃中射向空气（如图1所示），保持入射点不动，改变入射角（每次增加0.2°），当入射角增大到引41.8°时，折射光线消失，只存在入射光线与反射光线，这种现象叫做光的全反射，发生这种现象时的入射角叫做这种物质的临界角．当入射角大于临界角时，只发生反射，不发生折射．（1）上述玻璃的临界角是41.8°．（2）折射光线消失后反射光线的亮度会增强，其原因是折射光消失后，入射光几乎全部变为全反射．（3）当光从空气射向玻璃，不会（选填“会”或“不会”）发生光的全反射现象．（4）一个三棱镜由上述玻璃构成，让一束光垂直于玻璃三棱镜的一个面射入（如图2所示），请在图中完成这束入射光的光路图．【考点】光的反射．【分析】（1）由题意知光从玻璃射向空气时入射角与反射角、折射角的关系，可知当入射角为41.8°时，折射光线消失了．（3）根据光的反射和折射规律可以判断，当光从小于临界角向临界角靠近时，其光线强弱的变化．（3）根据折射角和入射角的关系进行分析，即当折射角大于入射角时，并且入射角又等于临界角时，才会发生全反射现象．（4）当光从一种透明介质垂直射入另一种透明介质时，传播方向不变．当光从其他透明介质斜射入空气时，折射角大于入射角．据此画出光路图．【解答】解：（1）由题意可以知道，当入射角为41.8°时，折射光线消失了，所以玻璃的临界角为41.8°，（3）当入射光线从一种介质斜射入另一种介质时，会发生折射，同时也发生反射，所以反射光线要比入射光线暗一些，而当光从小于临界角向临界角靠近，当折射光线消失后，发生了全反射，所以反射光线亮度增强了．（3）光只有从水或玻璃射向空气时，才会发生全反射，所以光从空气射向玻璃，入射角增大，折射光不可能完全消失；（4）光线从空气进入玻璃时，因是垂直照射，所以方向不变；当从玻璃中斜射入空气时，折射光线远离法线，其大致路径如下图：故答案为：（1）41.8；（2）全反射；（3）不会；（4）见上图．11．小明家新买了一个电热水器，刚接入电路，家里的空气开关就断开了．他猜想造成空气开关断开的原因是：①连入电路中的用电器总功率过大：②电热水器或插头处短路．于是他请电工师傅检修后，将空气开关复位，只让电热水器单独工作，家里标有“2000r/kW•h”电能表的转盘3min内转了100转，电热水器的功率为1000W．小明猜想①（选填序号）是正确的．（己知电热水器接入电路前，小明家正在使用的用电器的总功率约为3200W，空气开关允许通过的最大电流为40A）【考点】电能表参数的理解与电能的求法；电功率的计算．【分析】（1）2000r/（kW•h）表示每消耗1kW•h的电能，电能表的转盘转过2000圈，据此求出电能表的转盘转了200转消耗的电能，利用P=求出用电器的功率．（2）家庭电路中造成保险丝熔断或空气开跳闸的原因是电流过大，而造成电流过大的原因有两个：一是总功率过大；二是短路．【解答】解：电能表的转盘转了100转，消耗的电能：W=kW•h=0.05kW•h，该用电器的功率：P===1kW=1000W，由题意分析，刚接入电路，家里的空气开关就断开了，将空气开关复位，只让电热水器单独工作，电能表的转盘正常转动，说明不是电热水器或插头处短路没有短路，只能是总功率过大．故答案为：1000；①．12．如图所示，瓶子里装有少量的水，用力打气，瓶塞向上跳起，瓶内有白雾产生．白雾是液化形成的．瓶塞向上跳起过程中，瓶内气体对外做功，温度降低，内能减小；其能量转化情况与四冲程汽油机的做功冲程相同．【考点】液化及液化现象；做功改变物体内能；内燃机的四个冲程．【分析】（1）物质由气态变为液态称为液化；（2）做功改变内能实质是能量的转化过程，故分析清楚该过程中消耗了什么能，产生了什么能即可；（3）内燃机做功冲程是将内能转化为机械能，在压缩冲程是将机械能转化为内能．【解答】解：做功可以改变物体的内能．对物体做功，物体内能会增加，物体对外做功，内能会减小．用力打气，对瓶内气体做功，气体内能增加；压。

专题五实验探究题,专题特征) 初中物理实验探究的主要内容有：(1)基本工具和仪器的使用，基本物理量的测量；(2)基本概念和规律的探究；(3)多学科综合性问题；(4)生活、生产及自然、科技前沿中的物理学问题。

在考查方式上重点考查科学探究的七个要素：提出问题、猜想与假设、制订计划和设计实验、进行实验和收集数据、分析与论证、评估、交流与合作；学生的探究可以涉及所有的要素，也可以涉及部分要素。

近三年河北中考具体情况如下表：年份考查内容考查方式题型题号分值2016重力的方向竖直向下利用重锤线探究桌面是否水平实验探究题32 4液体压强与深度的关系测合金块的密度通过实验数据分析得出结论，算出合金块密度实验探究题33 6探究并联电路中电流的规律，计算电功率连接电路图，分析故障总结结论，计算电功率实验探究题34 72015温度计的用法、减少热量散失的措施、沸点与气压关系，“白气”成因结合探究水沸腾时的特点考查实验过程实验探究题32 4测石块的密度、自制密度计结合阿基米德原理测石块密度、进一步设计制作密度计实验探究题33 6探究电阻大小与长度、横截面积关系，验证电流与电阻关系结合影响电阻大小因素延伸实验探究题34 72014反应时间、动能结合实际生活实验探究题32 4测液体密度结合液体压强、浮力实验探究题33 6探究电流与电阻关系连接电路图、电流表读数、分析数据得出结论、计算电阻实验探究题34 7从上表来看，近三年河北对实验题的考查仍是重点、热点，每年必考；主要有测量型实验、探究型实验、综合型实验，实验中有对数据的分析与计算。

预测2017年实验与探究题仍是河北中考重点考查的内容，仍以教材内容的基本概念、规律的探究及结合生活实际的物理现象实例的探究为主。

(一)力学实验题,专题特征)力学实验是河北中考的热点考点，也是占分值比较重的重点考点。

力学实验涉及的内容包括测量固体和液体的密度；探究影响摩擦力大小的因素；探究二力平衡的条件；探究压力的作用效果与哪些因素有关；探究液体压强；探究浮力的大小；探究杠杆的平衡条件；测量滑轮组的机械效率；探究影响动能和势能的因素等。

2017河北省中考物理试卷(详细解析版)2017河北省中考物理试题解析二、填空及简答题（本大题共9个小题，共31分。

第25小题3分，其余小题每空1分）23.一天小明家中的IC卡电能表上的金额用完了，电能表便切断了电路。

小明的父亲将存有300元的IC卡插入电能表，电路又接通了，此时电能表的示数为小明家所在地每度电的电费是0.6元，300元电费可用电_500_KW·h。

为防止电能表再次切断电路，小明家应在电能表的示数为 1 0 1 8 0 前为IC卡电能表充值。

一、典型错误第1空错误答案5000、 5×103、0.5×10-3、 180、 1800第2空错误答案00180、 00179、 00181、 10180、缺最后一位二、错误原因学生方面：1.计算不细心2.不会读电能表3.数学方面缺陷4.不会基本的计算5.文字的理解有偏差6.生活中电能表更关注剩余电量7.书写潦草看不清教师方面：1.对学困生的关注不够2.缺少对学困生的针对性和基础性练习3.对学生的书写要求不足24.如图10所示，一小球从斜面顶端由静止开始滚下，小球的重力势能减小，动能_增大_。

小球运动到斜面底端，由于_惯性_，小球会在水平面上继续运动，运动的小球如果不受阻力，它将做__匀速直线__运动。

一、典型错误第1空错误答案：加快、不变、减小第2空错误答案：重力、动能、摩擦力“惯” 书写错误第3空错误答案：直线（没有匀速），匀速直线运动或静止，“匀速直线运动” 书写错误（均速），画蛇添足：无规则直线运动二、错误原因1.不知道动能的影响因素是什么2.语言表述不清楚3.分不清动能和惯性在不同物理情境中的区别4.书写潦草看不清5.将匀速直线运动与分子无规则运动混淆6.教师对学困生基本物理概念和知识的要求、训练不到位7.惯性、力与运动关系其实一直是教学的难点和易错点，教学过程中这方面有欠缺25.由于光在电影屏幕上发生_漫反射_，所以人们能从不同方向看到屏幕上的像。

专项冲破五 动态电路分析动态电路问题在历年中考中要紧以选择题或计算题的形式显现，要紧考查电表的示数转变分析及结合欧姆定律或电功率的综合计算，难度中等，估量2017年仍然是河北中考必考内容。

电路的动态分析的要紧任务是分析电路中各元件电流和电压的转变。

(1)第一要进行电路结构分析，了解各元件间的串联、并联关系，弄清各电表测的是哪段电路的哪个物理量，弄清变阻器电阻转变的情形等。

(2)处置好部份和整体的关系、阻值转变与阻值不变部分之间的关系，一个电阻的转变能够引发电路中一系列电学量的转变，分析有关电学量的转变时要注意整体与部份、干路与支路的联系。

最多见的分析思路是：由部份电路电阻的转变推断电路总电阻的转变，再由欧姆定律I 总＝U 总R 总讨论总电流的转变，电压关于定值电阻经常使用U ＝IR 分析，对转变的电阻经常使用U ＝U 总－IR (U 总常为电源电压，R 为定值电阻)来分析。

一、动态电路引发电表示数的转变1．(2016兰州中考)如图所示，电源电压维持不变，闭合开关S ，下列说法正确的是( D )A ．向右移动滑片P ，电压表V 1的示数变小B ．向右移动滑片P ，电压表V 2的示数变小C ．向左移动滑片P ，电流表A 的示数变大D ．向左移动滑片P ，电压表V 1与电流表A 的示数比值不变 ,(第1题图)) ,(第2题图))2．(2016泸州中考)如图所示的电路中。

电源电压维持不变，R 1为定值电阻，R 2为滑动变阻器，当开关闭合后。

滑动变阻器的滑片P 由b 端向a 端滑动的进程中，下列说法正确的是( B )A ．电压表示数变小，电压表与电流表示数的乘积变小B ．电压表示数变大，电压表与电流表示数的比值不变C ．电流表示数变小，电压表与电流表示数的比值变大D ．电流表示数变大，电压表与电流表示数的乘积不变3．(2016聊城中考)如图所示，闭合开关S ，在滑动变阻器滑片P 向右滑动进程中，下列说法正确的是( D )A．电压表V1示数变大，灯泡L的实际功率变小B．电压表V2示数变大，灯泡L的亮度变亮C．电流表A示数变大，灯泡L的亮度变暗D．电压表V1与电流表A示数比值变大，灯泡L的亮度变暗,(第3题图)) ,(第4题图)) 4．(2014张家口9中中考模拟)如图所示的电路中，电源两头的电压维持不变。

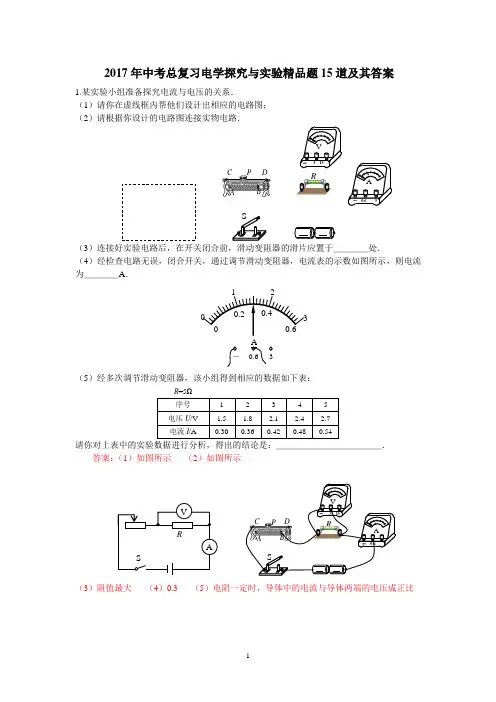

2017年中考总复习电学探究与实验精品题15道及其答案1.某实验小组准备探究电流与电压的关系．（1）请你在虚线框内帮他们设计出相应的电路图； （2）请根据你设计的电路图连接实物电路．（3）连接好实验电路后，在开关闭合前，滑动变阻器的滑片应置于＿＿＿＿处．（4）经检查电路无误，闭合开关，通过调节滑动变阻器，电流表的示数如图所示，则电流为＿＿＿＿A ．（5）经多次调节滑动变阻器，该小组得到相应的数据如下表：R =5Ω 序号 1 2 3 4 5 电压U /V 1.5 1.8 2.1 2.4 2.7 电流I /A0.300.360.420.480.54请你对上表中的实验数据进行分析，得出的结论是：＿＿＿＿＿＿＿＿＿＿＿＿．答案：（1）如图所示 （2）如图所示（3）阻值最大 （4）0.3 （5）电阻一定时，导体中的电流与导体两端的电压成正比RSV－ 3 15A2－ 0.6 3BAD CP VARS12 30.20.40.6A0.63－ RSV－ 3 15A2－ 0.6 3BAD C P2.甲为研究并联电路电流规律的实验电路图。

（1）若要测量干路电流，则电流表应串联在甲图中的__________（选填“A ”、“B ”或“C ”）处。

（2）若要测量A 处的电流，连好电路闭合开关前，发现电流表指针位置如图乙所示。

调整正确后闭合开关，发现指针又偏向图乙位置，其原因是__________。

（3）纠正（2）中错误后，测出A 、B 、C 三处的电流值如表所示。

由此得出结论：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。

这个实验在设计方案上还存在的不足之处是：__________（写出一条）。

答案：（1）C （2）电流表“+”、“－”接线柱接反（3）用同一规格的灯泡或只测量得到一组实验数据3.某实验小组想探究并联电路中电流的规律，晓丹同学猜想：并联电路中各支路电流相等．她设计了如图所示的电路，准备测量a 、b 、c 三处的电流，并从实验室取来电流表3只、灯泡2只、开关1个、电池和导线若干进行实验．（1）画好电路图后，晓丹同学开始连接电路，在连接电路过程中，开关应该是＿＿＿＿的．检查电路连接无误后，她开始实验，并读出电流表示数记录在表格中．晓丹同学分析数据后得出结论：并联电路中各支路电流相等．（2）晓丹得出错误的实验结论，主要原因是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿． （3）请你对接下来的实验提出改进措施（一条即可）＿＿＿＿＿＿＿＿＿＿＿＿．（4）晓丹同学在实验过程中还发现：闭合开关时电流表指针迅速偏转较大角度，紧接着指针再偏回一定角度后，示数才稳定下来；同组的小刚同学同时发现，闭合开关瞬间灯泡亮度较大，紧接着变暗一点后，亮度才稳定下来．造成这种现象的原因是＿＿＿＿＿＿＿＿． 答案：（1）断开（2）选用了规格相同的（或电阻相同）的灯泡进行实验（3）换用不同的灯泡进行实验、在电路中增加滑动变阻器、改变电源电压、改变电路中的电流、多次测量获得多组数据等。

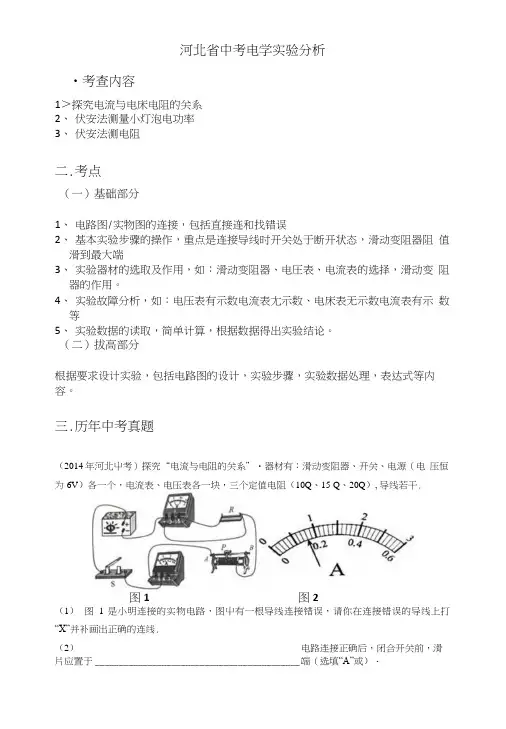

河北省中考电学实验分析•考查内容1＞探究电流与电床电阻的关系2、伏安法测量小灯泡电功率3、伏安法测电阻二.考点（一）基础部分1、电路图/实物图的连接，包括直接连和找错误2、基本实验步骤的操作，重点是连接导线时开关处于断开状态，滑动变阻器阻值滑到最大端3、实验器材的选取及作用，如：滑动变阻器、电圧表、电流表的选择，滑动变阻器的作用。

4、实验故障分析，如：电压表有示数电流表尢示数、电床表无示数电流表有示数等5、实验数据的读取，简单计算，根据数据得出实验结论。

（二）拔高部分根据要求设计实验，包括电路图的设计，实验步骤，实验数据处理，表达式等内容。

三.历年中考真题（2014年河北屮考）探究“电流与电阻的关系”・器材有：滑动变阻器、开关、电源（电压恒为6V）各一个，电流表、电压表各一块，三个定值电阻（10Q、15 Q、20Q）, 导线若干.图1 图2（1）图1是小明连接的实物电路，图屮有一根导线连接错误，请你在连接错误的导线上打“X”并补画出正确的连线.（2） ______________________________________________ 电路连接正确后，闭合开关前，滑片应置于___________________________________________ 端（选填“A”或）・（3）闭合开关后，移到滑片，使与电阻（20Q ）并联的电压表示数为4V,读出电流表示数，再分别改接15Q、10Q的电阻，重复上述实验，收集的实验数据如表1所示.老师告诉小明有一组数据误差较大，便找来一个5Q的电阻让他再测一组数据.当他把5Q的电阻接入电路时，要使电压表示数仍为4V,实验不能继续进行，其原因是•改变连接后，当电压表示数仍为4V时，电流表示数为 A （如图2所示）. 综合分析数据可得：电压一定时，_____________________________ ・表1电压U/V4电阻R/Q201510电流I/A0. 200. 280. 40表2电阻R/Q10电压U/V23456电流I/A0.20.30.40.50.6【拓展】小明又利川上述实验器材探究“电流与电压的关系”，将滑片从一端移到另一端的过程屮，收集的实验数据填入了表2屮.（1）分析表2屮数据可得：电阻一定时，. （2）________________________________________________ 分析可知，小明使用的变阻器的最大阻值为____________________________________________ Q・（3）电阻断路（或短路）；1.6A；导体中的电流跟导体的电阻成反比；拓展：（1）导体屮的电流跟导体两端的电压成正比；（2） 20.（2012年河北中考）34.测量“小灯泡的电功率”。

文档目录：A.河北省2017年中考物理试题及答案B.北京市2017年中考物理试题及答案C.上海市2017年中考物理试题及答案A.河北省2017年中考物理试题及答案一、选择题（本题共8小题，单选题每小题2分，多选题每小题2分。

1-5题为单选题，6-8为多选题，共19分）1．下列估测经验最接近实际的是（）A．乒乓球台高约为760cmB．一元硬币的质量约为50gC．成年人正常行走1.2m用时约1sD．近几年石家庄冬季平均气温约10℃2．如图所示，甲、乙、丙、丁是四幅实验图，下列说法正确的是（）A．甲实验说明同名磁极相互吸引，异名磁极相互排斥B．乙实验说明闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就产生电流C．丙实验说明利用磁场可以产生电流D．丁实验说明机械能可以转化为电能3．下列有关声和电磁波的说法正确的是（）A．光信号在光导纤维中以声音的速度传播B．高速公路旁的房屋装有隔音窗，是为了防止噪声的产生C．养蜂人通过听到蜜蜂的“嗡嗡”声，判断蜜蜂是否采了蜜D．固定电话既有发射电磁波的功能，又有接收电磁波的功能4．下列说法正确的是（）A．热机消耗的燃料越多，效率就越低B．热传递中温度总是从热的物体传给冷的物体C．同一物体，温度降低的越多，放出热量就越多D．人体内水的比例很高，有助于调节体温，以免温度变化太快对身体造成危害5．平直公路上并排停放着两辆汽车，一段时间后，坐在甲车上的小明感觉乙车向北运动，关于两辆汽车的运动情况，下列说法正确的是（）A．以乙车为参照物，甲车一定向南运动B．以甲车为参照物，地面一定是静止的C．以地面为参照物，甲车一定是向南运动D．以地面为参照物，乙车一定向北运动6．在探究凸透镜成规律的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像，下列说法正确的是（）A．凸透镜的焦距可能是8cmB．图中凸透镜成像的特点应用在了照相机上C．保持透镜和光屏位置不同，移动蜡烛，烛焰仍可在光屏上成清晰的像D．保持蜡烛和光屏位置不动，移动凸透镜，光屏上能成放大清晰的烛焰像7．用五个相同质量的滑轮和绳示的甲、乙两个滑轮组，在绳子自由端分别用力将重力为G的物体匀速提升，乙滑轮组的效率为η乙，不计摩擦、绳和木板的重，下列说法正确的是（）A．两个滑轮组的机械效率可能相等B．F1一定大于F2C．每个滑轮重为D．甲、乙将重物提升相同的高度，F1与F2的功率可能相等8．如图所示，电源电压不变，P置于中点，a为电流表或电压表．任意闭合开关，电路都是安全的，下列说法正确的是（）A．a是电压表B．只闭合S1，P向右滑动，a的示数的变化量与A2示数的变化量的比值变小C．闭合S1、S3，断开S2，A1的示数大于A2的示数D．闭合S1、S2、S3，P向左滑动，A1的示数减小二、填空及简答题（共5小题，共１４分）9．一天小明家中的IC电能表上的余额用完了，电能表便切断了电路，小明的父亲将存有300元的IC卡插入电能表，电路又接通了，此时电能表的示数为，小明家所在地每度电的电费是0.6元，300元电费可用电kW•h，为防止电能表再次切断电路，小明家应在电能表的示数为前为IC卡电能表充值．10．如图所示，一小球熊斜面顶滚下，小球的重力势能减小，动能，小球运动到斜面底端，由于，小球会在水平面上继续运动，运动的小球如果不受阻力，它将做运动．11．由于光在电影屏幕上发生以人们能从不同方向看到屏幕上的像．小明想用一块平面镜使水平面成30°角的太阳光竖直射入井中（如图所示），则反射光线与入射光线的夹角为，在图中画出平面镜的位置并标出镜面与水平面夹角的度数．12．汽油机作脏”，在压缩冲程结束时，火花塞产生电火花，使燃料猛烈地燃烧，将能转化成能，一辆汽车一年行驶三万公里，消耗汽油2t，这些汽油完全燃烧放出J的热量．（q汽油=4.6×107J/kg）13．阅读短文并回答问题白炽灯泡白炽灯泡的灯丝是由金属钨制发光时温度可达2000℃左右．为防止灯丝在高温下氧化，在制作灯泡时要抽真空，在制作大功率灯泡时，还要把灯泡内充入稀有气体氦等，主要是为了防止灯丝在高温下升华．白炽灯泡工作时，电能转化为光能的效率较低，因此逐渐被节能灯和LED灯所替代．（1）由于钨的较高，所以用钨制作灯丝；（2）灯泡内充入稀有气体氦等，主要是为了；（3）白炽灯泡逐渐退出市场，是由于．三、实验探究题（共5小题，共２４分）14．用厚玻璃瓶、带有细玻璃管的橡胶塞，容器和水，来证明玻璃瓶可发生微小形变．器材的安装：操作的方法：发生的现象：玻璃瓶发生微小形变的原因：．15．小明在探究“滑动摩擦力大小于哪些因素有关”的实验中，提出以下猜想：猜想一：滑动摩擦力的大小与物体运动的速度有关；猜想二：滑动摩擦力的大小与接触面所受的压力大小有关；猜想三：滑动摩擦力的大小与接触面的粗糙程度有关；小明通过如图所示的实验验证猜想，验证猜想二和猜想三的数据如下表：回答下列问题：（1）实验中，小明用弹拉着木块在水平方向做匀速直线运动，其目的是使滑动摩擦力的大小（选填“大于”“小于”或“等于”）弹簧测力计的示数．（2）为验证猜想一，小计水平水平拉着木块沿水平方向以不同的速度在木板上做匀速直线运动时，弹簧测力计示数相同，说明滑动摩擦力的大小与速度．（3）分析次试验可验证猜想二，在接触面不变的条件下，滑动摩擦力的大小与接触面所受的压力大小．（4）分析1、4、5次试验，小明相同的条件下，接触面越粗糙，滑动摩擦力越大，老师提出小明的实验设计应加以改造，应控制在相同的条件下粗糙程度不同．【拓展】小明完长木板一端支起，用弹簧测力计沿平行斜面方向向上拉着木块做匀速直线运动，弹簧测力计的示数为0.92N，那木块对木板的压力为N．已知木板上0.5m，支起的高度为0.3m，木板重1N．16．小明利实验器材“测量小灯泡的额定功率”，已知电源电压恒为6V，小灯泡正常工作时的电压为3.8V，电阻约为12Ω，滑动变阻器的规格为“20Ω 2A”．（1）请用笔画线代替导线，完成图1实物电路的连接．（2）正确连接电路后，用开关试触，灯泡不亮，电压表瞬间满偏，电流表指针几乎不动，电路的故障是．（电路只有一处故障）（3）排除故障后，继续实验移动滑片，当电压表的指针在某电压值时，（请在图2中标出相应的电压值），小灯泡正常发光，电流表的示数如图3所示，小灯泡的额定功率是W．（4）测量完灯泡的额定功率后，小明有测量了几组数据，计算后发现灯丝电阻随其两端电压的增大而增大，原因是．【评估】小红也利用上述器材对该小灯泡的额定功率进行了测量，实验电路图如图4所示，实验结束后，两人对实验进行了交流与评估．①小红的实验结果误差较大，理由是．②小明的实验更不容易操作，理由是．17．如图所示，薄壁圆柱形地面，容器的底面积S=8×10﹣3m2，容器高0.2m，内盛0.17m深的水．A1和A2为两个均匀实心立方体物块（不吸水），A1的质量为0.185kg，A2的体积为3.2×10﹣4m3，（已知ρ水=1.0×103kg/m3，g取10N/kg）．（1）水对容器底部的压力为多少？（2）将A1释放，沉浸在水中，静止后受到容器底对它的支持力为0.6N，求A1的体积．（3）只将A2缓慢浸入在水中，当水对容器底部的压强最大时，A2的密度至少为多少？18．如图1示，电源电变阻器的规格为“30Ω 1A”，在AB间接入规格为“12V 12W”的灯泡，闭合开关，当变阻器的五分之一阻值连入电路时，灯泡正常发光．（1）求灯泡正常工作时通过的电流和电源电压．（2）R0是如图2示的R a和取值的电阻，当在AB间接入电阻R0后，闭合开关，在保证电路安全的情况下，将滑片P从最右端向左滑动的过程中，电流表示数均出现过0.4A（电流表选择0﹣0.6A量程），求R0的取值范围及电压表示数的最大值和最小值．17.解：18.解：B.北京市2017年中考物理试题及答案一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。
