后张法预应力钢绞线伸长量的计算

张拉时常见问题分析及预防和处理措施

一、后张法预应力钢绞线伸长量的计算和传统的张拉程序

1、钢绞线理论伸长量计算

钢绞线理论伸长值直线段采用公式:

△L=P0×L/(Ay×Eg)式中:

△L:钢绞线直线段理论伸长值(mm);

P0:计算截面处钢绞线张拉力(N);

L:预应力钢绞线长度(mm);

Ay:预应力钢材截面面积(mm2);

Eg:预应力钢材弹性模量(N/mm2).

钢绞线理论伸长值曲线段采用公式:

△L = P×L/(Ay×Eg)式中:

△L:钢绞线曲线段理论伸长值(mm);

P:预应力钢材平均张拉力(N);

其余符号同直线段.

关于P0,P的计算:

P0 = P[1-(1-e-(kx+uθ))]

P = P[1-e-(kx+uθ)]/(kx+uθ):

P:张拉端钢绞线张拉力

X:从张拉端至计算截面的孔道长度(m);

θ:从张拉端至计算截面曲线孔道部分切线的切角之和(rad);

K:孔道每m 局部偏差对摩擦的影响系数;

U:预应力钢材与孔道壁的摩擦系数;

式中，Ay=钢绞线根数×单根钢绞线横截面积，单根钢绞线横截面积取实验值，一般为140mm 2。K 规范取值为0.015，U 规范取值为0.225。

2、传统张拉程序和实测伸长量计算

后张法预应力钢绞线张拉采用分级张拉，传统张拉方式为：

0→0.1бk → 0.2бk→1.05бk（要求超张拉时）→бk 持荷5分钟→回油

бk 为控制应力。

实测伸长量计算：

L0=（l 3- l 2）+2*（l 2- l 1）

l 3：张拉至бk 时活塞伸出量；

l 2：张拉至0.2бk 时活塞伸出量；

l 1：张拉至0.1бk 时活塞伸出量。

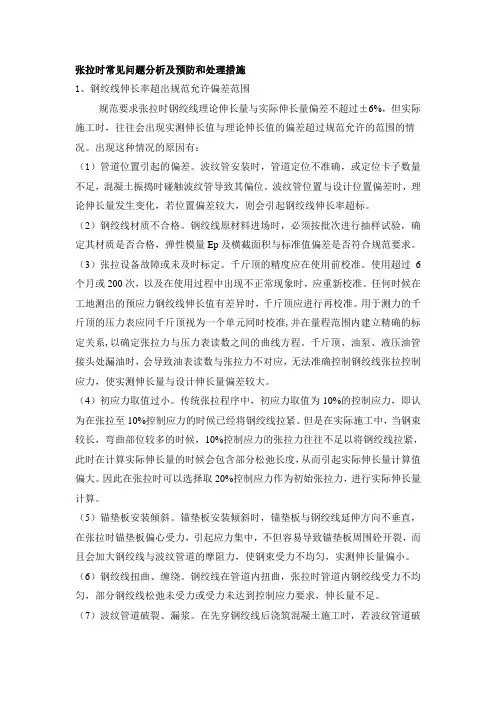

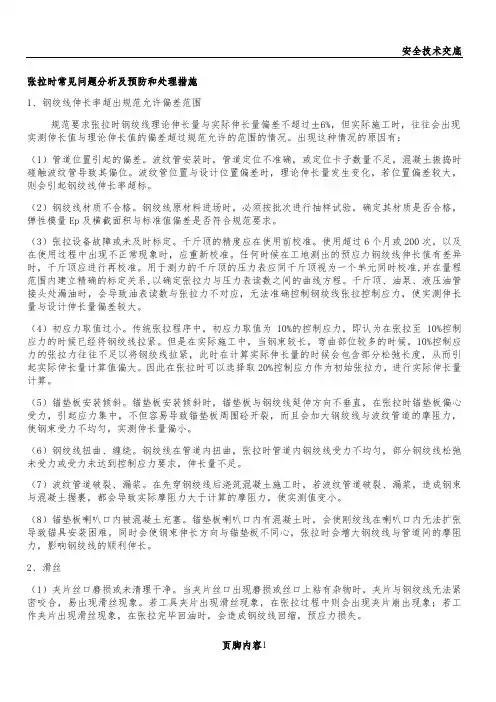

二、张拉时常见问题分析及预防和处理措施

1、钢绞线伸长率超出规范允许偏差范围

规范要求张拉时钢绞线理论伸长量与实际伸长量偏差不超过±6%，但实际施工时，往往会出现实测伸长值与理论伸长值的偏差超过规范允许的范围的情况。出现这种情况的原因有：

（1）管道位置引起的偏差。波纹管安装时，管道定位不准确，或定位卡子数量不足，混凝土振捣时碰触波纹管导致其偏位。波纹管位置与设计

位置偏差时，理论伸长量发生变化，若位置偏差较大，则会引起钢绞线伸长率超标。

（2）钢绞线材质不合格。钢绞线原材料进场时，必须按批次进行抽样试验，确定其材质是否合格，弹性模量Ep及横截面积与标准值偏差是否符合规范要求。

（3）张拉设备故障或未及时标定。千斤顶的精度应在使用前校准。使用超过6个月或200次，以及在使用过程中出现不正常现象时，应重新校准。任何时候在工地测出的预应力钢绞线伸长值有差异时，千斤顶应进行再校准。用于测力的千斤顶的压力表应同千斤顶视为一个单元同时校准,并在量程范围内建立精确的标定关系,以确定张拉力与压力表读数之间的曲线方程。千斤顶、油泵、液压油管接头处漏油时，会导致油表读数与张拉力不对应，无法准确控制钢绞线张拉控制应力，使实测伸长量与设计伸长量偏差较大。

（4）初应力取值过小。传统张拉程序中，初应力取值为10%的控制应力，即认为在张拉至10%控制应力的时候已经将钢绞线拉紧。但是在实际施工中，当钢束较长，弯曲部位较多的时候，10%控制应力的张拉力往往不足以将钢绞线拉紧，此时在计算实际伸长量的时候会包含部分松弛长度，从而引起实际伸长量计算值偏大。因此在张拉时可以选择取20%控制应力作为初始张拉力，进行实际伸长量计算。

（5）锚垫板安装倾斜。锚垫板安装倾斜时，锚垫板与钢绞线延伸方向不垂直，在张拉时锚垫板偏心受力，引起应力集中，不但容易导致锚垫板

周围砼开裂，而且会加大钢绞线与波纹管道的摩阻力，使钢束受力不均匀，实测伸长量偏小。

（6）钢绞线扭曲、缠绕。钢绞线在管道内扭曲，张拉时管道内钢绞线受力不均匀，部分钢绞线松弛未受力或受力未达到控制应力要求，伸长量不足。

（7）波纹管道破裂、漏浆。在先穿钢绞线后浇筑混凝土施工时，若波纹管道破裂、漏浆，造成钢束与混凝土握裹，都会导致实际摩阻力大于计算的摩阻力，使实测值变小。

（8）锚垫板喇叭口内被混凝土充塞。锚垫板喇叭口内有混凝土时，会使刚绞线在喇叭口内无法扩张导致锚具安装困难，同时会使钢束伸长方向与锚垫板不同心，张拉时会增大钢绞线与管道间的摩阻力，影响钢绞线的顺利伸长。

2、滑丝

（1）夹片丝口磨损或未清理干净。当夹片丝口出现磨损或丝口上粘有杂物时，夹片与钢绞线无法紧密咬合，易出现滑丝现象。若工具夹片出现滑丝现象，在张拉过程中则会出现夹片崩出现象；若工作夹片出现滑丝现象，在张拉完毕回油时，会造成钢绞线回缩，预应力损失。

（2）钢绞线粘有油污，夹片与钢绞线无法精密咬合，容易出现滑丝现象。

（3）夹片质量不合格。夹片进场的时候未经过检验，夹片强度达不到要求，张拉时夹片破裂，会出现滑丝现象。

（4）切割锚头钢绞线时留的长度太短，或未采取降温措施。封锚时切割钢绞线要保证钢绞线外露长度不小于3cm，及时采取降温措施。

3、断丝

当张拉到一定吨位后，发现油压突然回落，加压后又回落，那说明可能发生了断丝现象。引起断丝的原因有：

（1）钢绞线材质不合格。钢绞线原材料进场时未进行检验，不合格的钢绞线抗拉强度达不到要求时，张拉时容易出现断丝现象。因此，在钢绞线进场后必须及时进行原材料检验，不合格材料不允许用于施工。（2）千斤顶未标定或使用时间或次数超过标定要求。未标定或标定过期的千斤顶在张拉时无法控制张拉应力，会出现张拉应力超过钢绞线极限抗拉强度，出现断丝现象。在千斤顶进场后，进行第一次张拉前必须委托有相应资质的计量单位进行标定，标定过的张拉设备才可以用于张拉施工。千斤顶和油表在标定一次后，使用时间超过六个月或使用次数超过200次，以及在使用过程中出现不正常现象时，则必须重新进行标定。

（3）下料、穿束时造成钢绞线损伤。在钢绞线运输、下料和穿束过程中，有时会造成钢绞线出现豁口、刮伤或烧伤等损伤，影响了钢绞线的受力性能，在张拉过程中就极易出现断丝现象。钢绞线在施工现场存放和下料时，必须专门有干净清洁的场地。钢绞线穿束时，在与梁体混凝土有摩擦的地方可以采用滑轮吊着，防止钢绞线与混凝土摩擦造成钢绞线刮伤。

（4）管道内钢绞线绞结。钢绞线在管道内绞结，张拉时管道内钢绞线受力不均匀，绞结处受力大于钢绞线极限抗拉强度，导致钢绞线被拉断。
