电力系统稳态分析考试试题

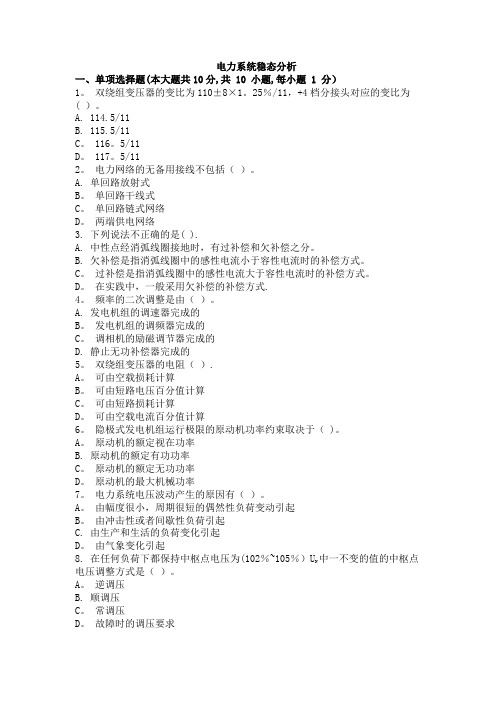

电力系统稳态分析一、单项选择题(本大题共10分,共 10 小题,每小题 1 分）1。

双绕组变压器的变比为110±8×1。

25％/11，+4档分接头对应的变比为( ）。

A. 114.5/11B. 115.5/11C。

116。

5/11D。

117。

5/112。

电力网络的无备用接线不包括（）。

A. 单回路放射式B。

单回路干线式C。

单回路链式网络D。

两端供电网络3. 下列说法不正确的是( ).A. 中性点经消弧线圈接地时，有过补偿和欠补偿之分。

B. 欠补偿是指消弧线圈中的感性电流小于容性电流时的补偿方式。

C。

过补偿是指消弧线圈中的感性电流大于容性电流时的补偿方式。

D。

在实践中，一般采用欠补偿的补偿方式.4。

频率的二次调整是由（）。

A. 发电机组的调速器完成的B。

发电机组的调频器完成的C。

调相机的励磁调节器完成的D. 静止无功补偿器完成的5。

双绕组变压器的电阻（）.A。

可由空载损耗计算B。

可由短路电压百分值计算C。

可由短路损耗计算D。

可由空载电流百分值计算6。

隐极式发电机组运行极限的原动机功率约束取决于（ )。

A。

原动机的额定视在功率B. 原动机的额定有功功率C。

原动机的额定无功功率D。

原动机的最大机械功率7。

电力系统电压波动产生的原因有（）。

A。

由幅度很小，周期很短的偶然性负荷变动引起B。

由冲击性或者间歇性负荷引起C. 由生产和生活的负荷变化引起D。

由气象变化引起中一不变的值的中枢点8. 在任何负荷下都保持中枢点电压为(102％~105％）UN电压调整方式是（）。

A。

逆调压B. 顺调压C。

常调压D。

故障时的调压要求9。

下列说法正确的是（）。

A。

发电机的额定电压为线路额定电压的105％。

B. 变压器一次侧额定电压等于用电设备额定电压105％。

C. 变压器一次侧额定电压等于线路额定电压的110％。

D。

用电设备的额定电压为线路额定电压95％.10. 额定条件下运行时，变压器电纳中损耗的无功功率等于（ )。

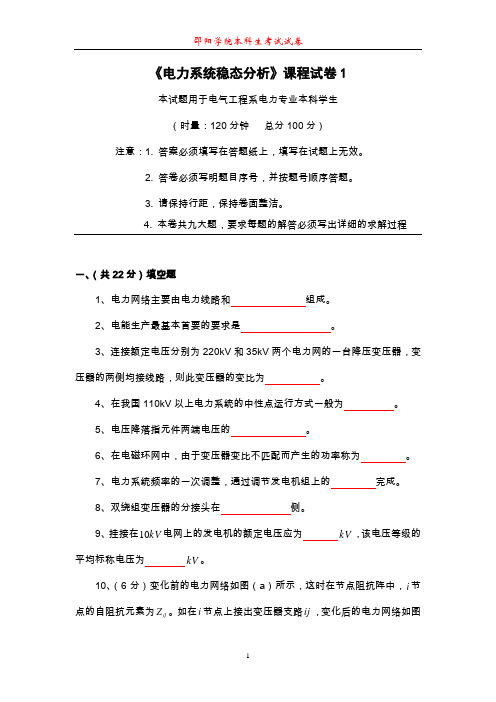

《电力系统稳态分析》课程试卷1本试题用于电气工程系电力专业本科学生 （时量：120分钟 总分100分）注意：1. 答案必须填写在答题纸上，填写在试题上无效。

2. 答卷必须写明题目序号，并按题号顺序答题。

3. 请保持行距，保持卷面整洁。

4. 本卷共九大题，要求每题的解答必须写出详细的求解过程 一、（共22分）填空题1、电力网络主要由电力线路和 组成。

2、电能生产最基本首要的要求是 。

3、连接额定电压分别为220kV 和35kV 两个电力网的一台降压变压器，变压器的两侧均接线路，则此变压器的变比为 。

4、在我国110kV 以上电力系统的中性点运行方式一般为 。

5、电压降落指元件两端电压的 。

6、在电磁环网中，由于变压器变比不匹配而产生的功率称为 。

7、电力系统频率的一次调整，通过调节发电机组上的 完成。

8、双绕组变压器的分接头在 侧。

9、挂接在kV 10电网上的发电机的额定电压应为 kV ，该电压等级的平均标称电压为 kV 。

10、（6分）变化前的电力网络如图（a ）所示，这时在节点阻抗阵中，i 节点的自阻抗元素为ij Z 。

如在i 节点上接出变压器支路ij ，变化后的电力网络如图（b ）所示，图中k 为理想变比，ij a 为支路阻抗，则在变化后的节点阻抗矩阵中，j 节点的自阻抗元素jj Z 为 ，互阻抗ij Z 为 。

图（a ） 图（b ）11、（6分）如下图系统，X ，R ，S 均已知，则基本功率分布=1S （ ）； =2S （ ）。

二、（共22分）选择题1、以下关于交流输电线路导线分裂技术的优点，错误的是（ ）：A ：减少电晕损耗；B ：减少线路串联电抗；C ：减少线路并联电纳。

2、（4分）在双绕组变压器的等值参数中，若以变压器额定值为标么基准值，则空载电流的标么值在数值上等于（ ）；短路损耗的标么值在数值上等于（ ）。

A ：串联阻抗的标么值*T R ； B ：串联电抗的标么值*T X ； C ：励磁电导的标么值*T G ；D ：励磁电纳的标么值*T B 。

电力系统稳态分析考试试题（时间100分钟，满分100分）一．单选题：（在本题的每一小题的备选答案中，只有一个答案是正确的，请把你认为正确答案的题号，填入题干的括号内，多选不给分。

每小题1分，共10分）1、下面所列各组电力网接线方式中，完全属于有备用接线的一组是（）。

A、两端供电网、环网、双回线路辐射网B、双回线路辐射网、环网、单回路链式网C、单回路辐射网、两端供电网、单回路干线网2、关于中性点不接地三相对称系统的中性点对地电压，下述说法中正确的是( )。

A、正常运行时为零，单相接地时升高为线电压；B、正常运行时为零，单相接地时升高为相电压；C、正常运行时无法确定，单相接地时为相电压。

3、220kv电力系统中性点应采用的接线方式是（）。

A、不接地；B、直接接地；C、经消弧线圈接地。

4、架空输电线路采用分裂导线的目的是( )。

A、减小输电线路电阻；B、减小输电线路电抗；C、增大输电线路电容。

5、500kv超高压输电线路两端装设并联电抗器的目的是( )。

A、防止输电线路重载时末端电压降低；B、防止输电线路轻载时末端电压升高；C、防止输电线路轻载时末端电压降低。

6、关于单侧电源电力网，下述说法中正确的是（）。

A、电力网的功率分布由负荷分布确定，其潮流无法调控；B、电力网的功率分布与线路阻抗有关，其潮流无法调控；C、电力网功率自然分布就是功率的经济分布。

7、在一个具有n个独立节点的系统中，节点阻抗矩阵的阶数为( )。

A、n×n阶；B、（n－1）×（n－1）阶；C、（n＋1）×（n＋1）阶。

8、系统中有功功率不足，会造成( )。

A、电压水平上升；B、电压水平下降；C、频率下降。

A、1号机组；B、2号机组；C、同时减小。

10、电力系统无功电源最优分配的目的是（）。

A、使电力系统总的能源消耗最少；B、使电力网的有功损耗最小；C、使电力系统的电能质量最好。

二．判断题：（下列各题中，你认为正确的，请在题干的括号内打“√”，错误的打“×”。

第五次作业1、 造成电力系统电压水平波动的原因是什么？2、 电力系统的电压调整与电力系统的频率调整相比较有那些特点？3、 在常用的无功补偿设备中，那些无功补偿设备具有正的调节效应？那些具有负的调节效应？4、 什么叫电力系统的电压中枢点？电压中枢点的电压调整方式有那几种？5、 常用的调压措施有那些？对于由于无功缺乏造成电压水平下降的电力系统应优先采取何种调压措施？对于无功功率并不缺乏，但局部电网电压偏低的电力系统应优先采用何种调压措施？6、 电力系统无功电源最有分布的目的是什么？无功电源最优分布的原则是什么？7、 电力系统无功最优补偿的目的是什么？无功最优补偿的原则是什么？8、某降压变电所由110kV 线路供电，变电所装有一台40MVA 普通变压器，如图三所示。

110kV 送端电压U1保持115kV 不变。

若要求变电所10kV 母线电压U2变化范围不超出10.0～10.7kV ，试选择变压器分接头。

9、电力网接线如下图所示，已知Ω=70ij X ，变电所低压母线要求逆调压（最小负荷时电压为额定电压，最大负荷时电压为105%U N ），低压母线额定电压为10KV ，变压器额定电压为KV 11/%5.22110⨯±。

最大负荷及最小负荷时，归算到高压侧的实际电压分别为：KV U KV U j j 2.110;1.101min .max .='='。

若i U 不变，求应选择的变压器分接头和并联电容器的容量。

电力系统稳态分析第五次作业参考答案1、造成电力系统电压水平波动的原因是什么？答：造成电力系统电压水平波动的原因是电力系统无功负荷的波动。

（要保持电力系统的电压在正常水平，就必须维持在该电压水平下的无功功率平衡，当电力系统无功负荷波动时，电力系统的的无功功率平衡关系被破坏，相应的电力系统的电压水平也就发生波动）2、电力系统的电压调整与电力系统的频率调整相比较有那些特点？答：电力系统的频率只有一个，频率调整也只有调整发电机有功出力一种方法（调速器、调频器和有功负荷最优分配都是改变发电机有功出力）；而电力系统中各点的电压都不相同，电压的调整也有多种方式。

第二次作业1、中等长度输电线路的集中参数等值电路有那两种形式？电力系统分析计算中采用哪一种？为什么？2、为什么要采用分裂导线？分裂导线对电晕临界电压有何影响？3、输电线路进行全换位的目的是什么？4、变压器的τ形等值电路和T 形等值电路是否等效？为什么？5、已知110KV 架空输电线路长度为80km,三相导线平行布置，线间距离为4m ，导线型号为LGJ－150，计算其参数并画出其等值电路。

（LGJ-150导线计算外径为17mm ）6、已知220KV 同杆双回架空输电线路长度为200km,三相导线平行布置，导线之间的距离为6.0m ，导线型号为LGJ-300,求线路的集中参数，并画出其等值电路。

（LGJ-300导线计算外径24.2mm ）7、长度为600Km 的500KV 电力线路的结构如下：LGJ －4×400分裂导线，导线直径28mm ，分裂间距450mm ，三相导线水平排列，相间距离13m ，如下图所示。

作出近似考虑电力线路分布参数特性时的Π形等值电路。

（LGJ-400导线计算外径为28mm ）8、已知某110KV 双绕组变压器铭牌数据为：006300121/10.59.7652% 1.1%10.5N K K S KVA KV P KW P KW I U 、、、、、①计算变压器的参数（归算到110KV ）；②画出变压器的形等值电路。

9、已知三绕组变压器型号为SFSL 1-15000/110,容量比为100/100/100，短路电压为17(%)31k U 、6(%)23k U 、5.10(%)12k U ，短路损耗为KW P K 12031、KW P K 12012、KW P K 9523，空载损耗为KW P 7.220，短路电流3.1(%)0I 。

试求归算至高压侧的变压器参数，并绘制其等值电路。

10、已知自耦变压器型号为OSFPSL-120000/220，容量比为100/100/50，额定电压为220/121/11KV ，变压器特性数据为：短路电压为1.33(%)31k U 、6.21(%)23k U 、35.9(%)12k U （说明短路电压已归算到变压器额定容量之下），KW P K 36631、KW P K 45512、KW P K 34623，空载损耗为KW P 25.730，短路电流346.0(%)0I 。

电力系统稳态分析一、单项选择题(本大题共10分，共 10 小题，每小题 1 分)1. 丰水季节，宜作为调频电厂的是( )。

A. 热电厂B. 核电厂C. 有调节性能的水电厂D. 中温中压火电厂2. 隐极式发电机的有功功率功角关系为( )。

A.B.C.D.3. 按线路长度计算功率的初分布的条件是( )。

A. 网络中所有导线单位长度的电阻相同 B. 网络中所有导线单位长度的电抗相同 C. 网络中所有导线单位长度的电纳相同 D. 网络中所有导线单位长度的阻抗相同4. 升压结构三绕组变压器高、中压绕组之间的短路电压百分值( )。

A. 大于中、低压绕组之间的短路电压百分值B. 等于中、低压绕组之间的短路电压百分值C. 小于中、低压绕组之间的短路电压百分值D. 不大于中、低压绕组之间的短路电压百分值 5. 若网络中共有n个节点，其中有1个平衡节点，有m 个PV节点，其余为PQ节点，则极坐标形式牛顿-拉夫逊潮流算法的修正方程组中待求状态变量的个数为( )。

A. n-m-1个电压相角和m个电压幅值B. n-1个电压相角和m个电压幅值C. n-1个电压相角和n-m-1个电压幅值D. n-1个电压相角和n-m个电压幅值6. 线路末端输出有功功率与线路始端输入有功功率的比值，常用百分值表示的是( )。

A. 输电效率B. 最大负荷利用小时数C. 线损率D. 网损率7. 运用牛顿-拉夫逊迭代法时应使选择的初值( )。

A. 不等于精确解B. 远大于精确解C. 接近精确解D. 远小于精确解8. 双绕组变压器的电纳( )。

A. 可由空载损耗计算B. 可由短路电压百分值计算C. 可由短路损耗计算D. 可由空载电流百分值计算)。

9. 电力系统电压波动产生的原因有(A. 由幅度很小，周期很短的偶然性负荷变动引起B. 由冲击性或者间歇性负荷引起C. 由生产和生活的负荷变化引起D. 由气象变化引起10. 决定电能生产、输送和消费同时进行的特点是( )。

电力系统分析考试试卷一、选择题（每题2分，共20分）1. 电力系统的基本组成包括哪些部分？A. 发电机、变压器、输电线路B. 发电机、变压器、配电设备C. 发电机、变电站、用电设备D. 发电机、变电站、输电线路2. 电力系统中，短路故障通常发生在哪些设备上？A. 发电机B. 变压器C. 输电线路D. 用电设备3. 电力系统中，下列哪种设备不参与电能的转换？A. 发电机B. 变压器C. 电动机D. 断路器4. 电力系统稳态分析主要研究的是哪些方面的性能？A. 系统稳定性B. 系统可靠性C. 系统经济性D. 系统安全性5. 电力系统中，电压等级的划分主要依据是什么？A. 电压大小B. 电流大小C. 功率大小D. 频率大小...（此处省略其他选择题）二、简答题（每题10分，共30分）1. 简述电力系统的基本功能及其重要性。

2. 解释什么是电力系统的负荷预测，并说明其在电力系统规划中的作用。

3. 描述电力系统中的无功功率和有功功率的区别及其在电力系统中的作用。

三、计算题（每题15分，共30分）1. 给定一个简单的电力系统网络，包含一个发电机和两个负载，计算在不同负载条件下的节点电压和线路损耗。

（提供具体的网络参数和负载条件）2. 假设一个电力系统中发生了三相短路故障，请根据给定的系统参数，计算短路电流的大小，并分析其对系统的影响。

四、论述题（20分）1. 论述电力系统自动化技术的发展对提高电力系统运行效率和安全性的作用。

五、案例分析题（20分）1. 给出一个具体的电力系统故障案例，要求分析故障原因，影响范围，并提出相应的预防和应对措施。

试卷结束语：请注意检查答案的准确性，并合理安排答题时间。

祝各位考生考试顺利，取得优异成绩。

《电力系统稳态分析》复习题一、填空题1、负荷的静态电压特性是指 。

2、耗量特性曲线上某一点切线的斜率为 。

3、潮流计算中，PV 节点待求的物理量是该节点的无功功率Q 和 。

4、在潮流计算的三类节点中，数量最多的是 。

5、潮流计算中，电压约束条件min i U ≤U i ≤max i U 是由 决定的。

6、电力网是由变压器和 组成。

7、某系统电压基准值取U B ，功率基准值为S B ，则其阻抗基准值Z B (用U B 和S B 表示)可表示为:： 。

8、电力系统中，备用容量按存在形式可分为两种：即热备用和 。

9、.在任何负荷下，中枢点的电压保持为大约恒定的数值（102%—105%U N ），这种调压方式为 。

10、电晕是 。

11、功率分点是指 。

12、系统电压的调整主要是调整 。

13、系统频率的调整主要是调节 。

14、在电磁环网中，由于变压器变比不匹配而产生的功率称为 。

15、对电力系统运行的基本要求是 、 和 。

16、电力网络主要由电力线路和 组成。

17、电能生产最基本首要的要求是 。

18、在电磁环网中，由于变压器变比不匹配而产生的功率称为 。

19、电力系统的一次调频由 完成，二次调频由 完成。

20、电能质量包括 、 和 三个方面。

21、架空电力线路的电晕现象是 ，在电力线路的等值电路中用 表示，它消耗 功率，晴天不计。

22、 指等值负荷功率LiLi Q P 、和等值电源功率GiGi Q P 、是给定的，即注入功率P i 、Q i 给定，待求的则是节点电压的大小Ui和相位角δi; 指等值负荷和等值电源的有功功率PLi 、PGi给定，即注入有功功率Pi给定，等值负荷的无功功率QLi和节点电压的大小Ui也给定，待求的则是等值电源的无功功率QGi ，注入无功功率Qi和节点电压的相位角δi。

23、系统备用容量可分和或、、和等。

24、挂接在kV10电网上的发电机的额定电压应为kV，该电压等级的平均标称电压为kV。
