供水系统说明

恒压供水系统操作规程一.前言1.1操作注意事项在操作,维护或检查本系统时务必有专业技术人员来执行，特别是电气操作，容易造成触电危险。

警告：1.在操作,维护或检查本系统时务必有专业技术人员来执行,特别是电气操作,容易造成触电危险。

设备检修时,务必切断相关电源和相关阀门否则会造成人员伤亡和设备损坏。

2.本系统设备/管道在环境温度≤0℃不间断工作时需注意防冻,并定时巡查（巡查频率≤2小时/次）以免造成设备损毁。

具体防冻措施可参考该设备的使用说明书。

3.本系统设备/管道在环境温度≤0℃时停机（停机≥30分钟）时需将水系统的内部积水全部放净，以免设备及管道内部结冰造成设备损毁。

4.如机组处于长期停机状态期间，应切断电源,并将水系统的内部积水全部放净,冲入稍高于大气压的氮气驱除空气后旋紧放水放气阀门防锈，停机期间应做好维修保养工作,应该将机组全部遮盖,防止积灰。

1.2流程注意事项本系统开机时存在启动流程，按照顺序启动设备，否则会对设备造成损坏。

1.3手动操作手动操作时注意一定要检测设备状态和周边环境，认真确认阀门开关状态，再进行设备手动操作；操作过程中观察实时运行参数，如有异常立即停机。

二.设备操作说明2.1水阀2.1.1补水阀操作选择开关：【手动】【停止】【自动】运行方式选择，手动时，直接启动补水电机进行补水；自动时，当水位低于补水液位时会自动启动电机补水，水位上升到停水液位时会自动关闭补水电机，运行时指示灯亮。

2.1.2冷却水送水泵操作选择开关：【手动】【停止】【自动】手动时直接工频启动，不受变频器控制；自动时变频启动，运行频率受设定压力大小控制，运行时指示灯亮。

水泵：冷却水送水泵A、B。

注意：刚开机时会遇到水泵排气后开启有噪音并吸不上水处理方法是：在水泵运转时慢慢关闭水泵出水口（不能全部关死）然后慢慢打开，反复几次就能恢复正常。

2.2触摸屏画面2.2.1工艺流程图画面2.2.2参数设置画面（需用户等级1权限密码)1、冷却水压力测量值：送水管内的水压力实时测量值。

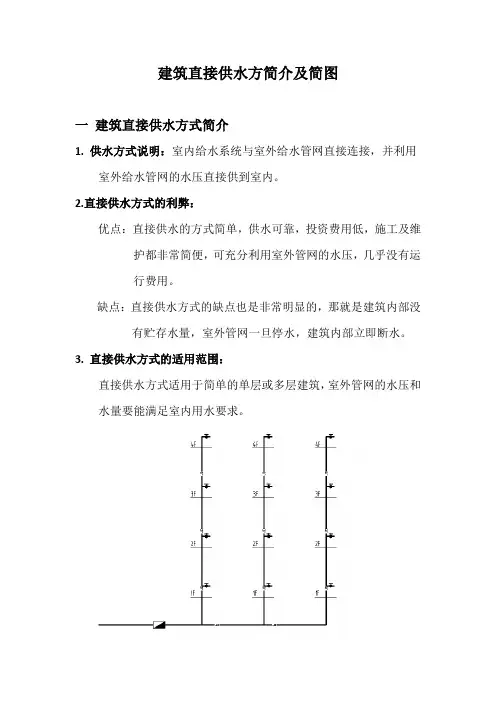

建筑直接供水方简介及简图
一建筑直接供水方式简介
1. 供水方式说明：室内给水系统与室外给水管网直接连接，并利用
室外给水管网的水压直接供到室内。

2.直接供水方式的利弊：
优点：直接供水的方式简单，供水可靠，投资费用低，施工及维护都非常简便，可充分利用室外管网的水压，几乎没有运
行费用。

缺点：直接供水方式的缺点也是非常明显的，那就是建筑内部没有贮存水量，室外管网一旦停水，建筑内部立即断水。

3. 直接供水方式的适用范围：
直接供水方式适用于简单的单层或多层建筑，室外管网的水压和水量要能满足室内用水要求。

时 段 调节容积计算(按全日水量之百分比计) 一级泵站来水①
4.17 4.17 4.17 4.17 4.17 4.17 4.17 4.17 4.17 4.17 4.17 4.17 4.17 4.17 4.17 4.17 4.17 4.17 4.17 4.17 4.17
送水泵站出水
1.5 1.5 L5 1.5 2.5 3.5 4.5 5.5 6.25 6.25 6.25 6.25 5 5 5.5 6 6 5.5 5 4.5 4
2.给水管网 给水管网是由各种大小的给水管道连接 而成的，由于这些管道呈网状，故称给 水管网。根据它在整个给水系统中的作 用，可将其分输水管和配水管网两部分 。输水管是指从水源到水厂或由水厂到 供水区域之间的管线，中途一般不接用 户，主要起转输水的作用。配水管网则 是将输水管送来的水，输送到各用水区 并分配到各用户的管道系统。
图4－12 中间水塔的管网水压线示意
Ht＝Hc+hn2-△Zt
•Hp=△Z+Hc’+hnl+hp+hs
式中 Ht——水塔水箱最低水位设计高度，m； hnl，hn2——管网中的前部水头损失及后部 水头损失，m； △Zt——水塔地面与管网末端控制点的高差，m； △Z——管网前部某水压最低点地面与清水池 最低水位高程差，m； Hc′——控制点的实际水压高度，m。
（3）中间水塔工作情况
更多情况是中间水塔，水塔设在用水区(
即管网)的中间，这主要由平面布置和地 形高度决定的。这种情况下的水压关系 稍微复杂些，如图4－12为中间水塔的水 压线变化示意。图中实线表示最大用水 时的水压线，此时水塔向管网供水；而 虚线表示最小用水时的水压线，此时送 水泵站供管网有余，将水送入水塔。
上水压线是连续的，并且进水管和出水 管往往就是同一根管线。这样的表示方 法完全是从最不利情况考虑，即当水塔 水位最低时还能保证最不利点的水压要 求，同时当水塔压力最，高时水泵总扬 程也能保证供水要求。

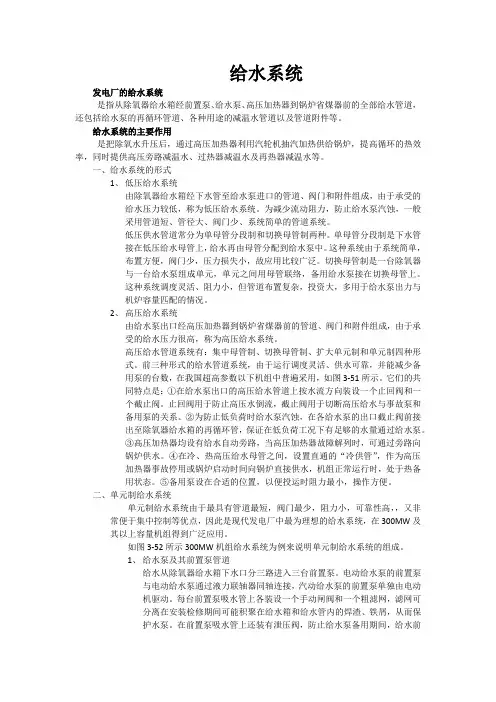

给水系统发电厂的给水系统是指从除氧器给水箱经前置泵、给水泵、高压加热器到锅炉省煤器前的全部给水管道，还包括给水泵的再循环管道、各种用途的减温水管道以及管道附件等。

给水系统的主要作用是把除氧水升压后，通过高压加热器利用汽轮机抽汽加热供给锅炉，提高循环的热效率，同时提供高压旁路减温水、过热器减温水及再热器减温水等。

一、给水系统的形式1、低压给水系统由除氧器给水箱经下水管至给水泵进口的管道、阀门和附件组成，由于承受的给水压力较低，称为低压给水系统。

为减少流动阻力，防止给水泵汽蚀，一般采用管道短、管径大、阀门少、系统简单的管道系统。

低压供水管道常分为单母管分段制和切换母管制两种。

单母管分段制是下水管接在低压给水母管上，给水再由母管分配到给水泵中。

这种系统由于系统简单，布置方便，阀门少，压力损失小，故应用比较广泛。

切换母管制是一台除氧器与一台给水泵组成单元，单元之间用母管联络，备用给水泵接在切换母管上。

这种系统调度灵活、阻力小，但管道布置复杂，投资大，多用于给水泵出力与机炉容量匹配的情况。

2、高压给水系统由给水泵出口经高压加热器到锅炉省煤器前的管道、阀门和附件组成，由于承受的给水压力很高，称为高压给水系统。

高压给水管道系统有：集中母管制、切换母管制、扩大单元制和单元制四种形式。

前三种形式的给水管道系统，由于运行调度灵活、供水可靠，并能减少备用泵的台数，在我国超高参数以下机组中普遍采用，如图3-51所示。

它们的共同特点是：①在给水泵出口的高压给水管道上按水流方向装设一个止回阀和一个截止阀。

止回阀用于防止高压水倒流，截止阀用于切断高压给水与事故泵和备用泵的关系。

②为防止低负荷时给水泵汽蚀，在各给水泵的出口截止阀前接出至除氧器给水箱的再循环管，保证在低负荷工况下有足够的水量通过给水泵。

③高压加热器均设有给水自动旁路，当高压加热器故障解列时，可通过旁路向锅炉供水。

④在冷、热高压给水母管之间，设置直通的“冷供管”，作为高压加热器事故停用或锅炉启动时间向锅炉直接供水，机组正常运行时，处于热备用状态。
