压型钢板临时支撑施工方案

压型钢板与混凝土组合楼板设计一、设计原理压型钢板与混凝土组合楼板是将压型钢板与混凝土组合使用，通过协同工作来承担楼板的承载作用。

压型钢板的主要作用是作为临时支撑构件，在施工期间承担楼板自重和施工荷载，而混凝土则作为最终的承载层，为楼板提供冷弯承载力。

二、施工工艺1.钢板安装：先将支撑架安装在砼墙或钢柱上，然后将压型钢板放置在支撑架上，并进行固定。

2.钢板预应力：将钢板与混凝土组成整体后，利用拉拢装置对钢板进行预应力，使其在整个使用寿命内保持一定的形状和刚度。

3.混凝土浇筑：将混凝土倒入钢板内，并通过振捣等工艺使其与钢板完全结合。

在浇筑过程中需要控制浇筑速度和浇筑量，以确保混凝土的质量。

4.养护：在混凝土浇筑后，对其进行适当的养护，以保证混凝土的强度和稳定性。

三、构造细节1.压型钢板：选择适当的压型钢板，根据楼板负荷和跨度进行计算，以确保其具有足够的承载力和刚度。

常用的压型钢板有H型钢、冷弯薄壁钢等。

2.钢筋：在混凝土部分进行加固，增加楼板的强度和抗震性能。

根据设计要求，布置合理的钢筋增强。

3.抗裂措施：由于压型钢板与混凝土的膨胀系数不同，容易出现裂缝。

为了减小裂缝的产生，可以在混凝土表面进行预应力、采用加网或设置无纺布等防裂措施。

四、设计优势1.承载能力：压型钢板与混凝土组合楼板具有较好的承载能力，能够满足大跨度楼板的需要。

2.抗震性能：压型钢板能有效提高楼板的抗震性能，减小楼板的振动，提高整个结构的稳定性。

3.施工快速：压型钢板与混凝土组合楼板采用工厂化生产和现场拼装的方式施工，可以大大提高施工效率，缩短工期。

4.节约成本：压型钢板与混凝土的结合使得楼板结构较轻，可以减少材料的使用量，降低工程造价。

总之，压型钢板与混凝土组合楼板设计具有较好的承载能力、抗震性能和施工效率，在实际工程中得到了广泛应用。

但在设计和施工过程中需要考虑材料的选择、结构的合理性以及施工质量控制等因素，以确保楼板的安全和稳定。

钢板桩支护施工方案一编制依据编制依据2.1工艺流程图（1）钢板桩工程施工流程2.2工艺流程说明（1）钢板桩的设置位置应便于基础施工，即在基础结构边缘之外并留有支、拆模板的余地。

（2）钢板桩的平面布置形状，应尽量平直整体，避免不规则的转角，以便充分利用标准钢板桩和便于设置支撑。

（3）钢板桩施打前，应将桩尖处的凹槽底口封闭，锁口应涂油脂。

用于永久性工程应涂红丹防锈漆。

2.3钢板桩的检验、吊装、堆放2.3.1钢板桩的检正对钢板桩，一般有材质检验和外观检验，以便对不合要求的钢板桩进行矫正，以减少打桩过程中的困难。

外观检验：包括表面缺陷、长度、宽度、厚度、高度、端部矩形比、平直度和锁口形状等项内容。

检查中要注意：（1）对打入钢板桩有影响的焊接件应予以割除；（2）割孔、断面缺损的应予以补强；（3）若钢板桩有严重锈蚀，应测量其实际断面厚度.原则上要对全部钢板桩进行外观检查。

2.3.2钢板桩吊运装卸钢板桩宜采用两点吊。

吊运时，每次起吊的钢板桩根数不宜过多，并应注意保护锁口免受损伤。

吊运方式有成捆起吊和单根起吊。

成捆起吊通常采用钢索捆扎，而单根吊运常用专用的吊具。

2.3.3钢板桩堆放钢板桩堆放的地点，要选择在不会因压重而发生较大沉陷变形的平坦而坚固的场地上，并便于运往打桩施工现场，堆放时应注意：（1）堆放的顺序、位置、方向和平面布置等应考虑到以后的施工方便；（2）钢板桩要按型号、规格、长度分别堆放，并在堆放处设置标牌说明；（3）钢板桩应分层堆放，每层堆放数量一般不超过5根，各层间要垫枕木，垫木间距一般为3~4米，且上、下层垫木应在同一垂直线上，堆放的总高度不宜超过2米。

2.4钢板桩施工2.4.1打桩机械的选择钢板桩可采用锤击打人法、振动打入法、静力压人法及振动锤击打人法等施打方法，工程中采用前两者居多。

根据不同的施打方法应采用相应的打桩机械。

同时在选择打桩机械型号时，应考虑工程地质，现场作业环境，钢板桩形式、重量、长度、总数量等具体条件，以使选用机械适用、经济、安全。

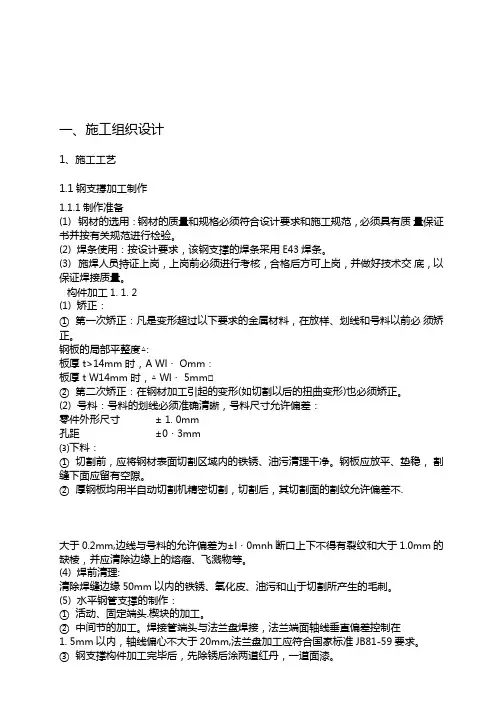

一、施工组织设计1、施工工艺1.1钢支撐加工制作1.1.1制作准备(1)钢材的选用：钢材的质量和规格必须符合设计要求和施工规范，必须具有质量保证书并按有关规范进行检验。

(2)焊条使用：按设计要求，该钢支撑的焊条采用E43焊条。

(3)施焊人员持证上岗，上岗前必须进行考核，合格后方可上岗，并做好技术交底，以保证焊接质量。

构件加工1. 1. 2(1)矫正：①第一次矫正：凡是变形超过以下要求的金属材料，在放样、划线和号料以前必须矫正。

钢板的局部平整度△:板厚t>14mm 时，A Wl・ Omm：板厚t W14mm 时，△ Wl・5mm□②第二次矫正：在钢材加工引起的变形(如切割以后的扭曲变形)也必须矫正。

(2)号料：号料的划线必须准确清晰，号料尺寸允许偏差：零件外形尺寸± 1. 0mm孔距±0・3mm⑶下料：①切割前，应将钢材表面切割区域内的铁锈、油污清理干净。

钢板应放平、垫稳，割缝下面应留有空隙。

②厚钢板均用半自动切割机精密切割，切割后，其切割面的割纹允许偏差不.大于0.2mm,边线与号料的允许偏差为±l・0mnh断口上下不得有裂纹和大于1.0mm的缺棱，并应清除边缘上的熔瘤、飞溅物等。

(4)焊前清理:清除焊缝边缘50mm以内的铁锈、氧化皮、油污和山于切割所产生的毛刺。

(5)水平钢管支撑的制作：①活动、固定端头.楔块的加工。

②中间节的加工。

焊接管端头与法兰盘焊接，法兰端面轴线垂直偏差控制在1. 5mm以内，轴线偏心不大于20mm,法兰盘加工应符合国家标准JB81-59要求。

③钢支撑构件加工完毕后，先除锈后涂两道红丹，一道面漆。

1.2施工流程钢支撑安装步骤）（1笫一步:土体开挖至钢支撑设计标高以后便在连续墙及格构柱上相应位置安装钢牛腿，确保钢牛腿的焊接质量完全满足设计施丄要求, 经检查验收牛腿焊接质量合格后，方可进行下一步施工步骤。

第二步：按照设汁图纸要求，分段进行联系梁的安装，联系梁与格构柱需进行焊接处理。

第13.12节压型钢板施工方案13.12.1 工艺流程13.12.2 压型钢板的排版设计本工程每部分每个楼层应有相应的压型钢板排版设计图，压型钢板压制和现场安装时，以排版设计图为依据进行制作和安装。

排版设计图由压型钢板供应单位根据设计院的结构和建筑施工图，结合具体的板型进行排版设计，钢结构安装单位接到排版设计图后应根据具体的安装情况提出修改建议。

排版设计时应准确表示压型钢板和钢柱、主梁、次梁的关系，确定定位轴线与压型钢板的起点、终点、排版方向、纵横向的搭接方式、板边倾斜方向以与压型钢板的具体数量。

13.12.3 堆放与吊装1、堆放楼承板之地坪应基本平整，楼承板堆叠不宜过高。

2、楼承板应配合现场施工需要按进度运抵工地，在现场储存时，应成捆离地斜放以免积水。

3、压型钢板不得有任何损坏和污染，特别是油污。

压型钢板在临时堆放时要分散，避免产生集中荷载。

4、吊装前先核对楼承板捆号与吊装位置是否准确，包装是否稳固。

5、起吊前应先行试吊，以检查重心是否稳定，钢索是否会滑动，待安全无虑时方可起吊。

6、压型钢板在装、卸时采用皮带吊索，严禁直接用钢丝绳绑扎起吊，避免钢承板变形。

7、以由下往上楼层顺序吊料为原则，避免因先行吊放上层材料后阻碍下一层楼之吊放作业。

13.12.4 放样1、放样时需先检查构件尺寸，以免因构件安装误差导致放样错误。

2、楼承板安装时，于楼承板两端端部弹设基准线，距钢梁翼缘边至少50mm处。

3、楼承板以对接方式施工时，于楼承板两端端部弹设基准线，位于钢梁中心线。

4、边模施工放样，按边模底板扣除悬挑尺寸后，要求与钢梁搭接不少于50mm。

曲线悬挑处挡板作业，无需放样但需力求与曲线平行。

13.12.5 铺设1、楼承板的铺设应由下往上逐层施工。

2、需确认钢结构已完成校正、焊接、检测后方可施工。

3、需确认所需的各种补强构件安装完工后，方可施工(边模补强除外)。

4、铺设时以楼承板母肋为基准起始边，依次铺设。

铺设时每片楼承板以确实宽度定位，并以片为单位，边铺设边定位方式作业。
