曲线梁桥的受力特点和分析方法摘要:由于在经济和审美上的优势,曲线梁桥被广泛应用于现代公路立交系统。
曲线梁的竖曲和扭转耦合,由于结构上的特点,相对于直梁桥而言,曲线梁的分析更为复杂。
本文对弯道梁桥的受力特点进行了介绍,并总结了分析弯道梁桥的有关理论。
关键词:曲线梁桥;弯扭耦合;支承体系;有限元法引言曲线梁桥是指主梁本身为弧形的弯曲桥梁。
由于其独特的线形,曲线梁桥突破了多种地形的限制,同时在高速公路、山地公路、城市桥梁等方面,由于其优美的曲线造型而得到了更快的发展。
曲线梁桥具有现实意义,发展前景非常看好,无论从几何角度、美学角度,还是从经济角度,都是如此。
1曲线桥梁受力特性1.1弯扭耦合作用由于受弯曲率的影响,当竖向弯曲时,曲线梁截面必然会产生扭转,而这种扭转又会导致梁的挠曲变形,这种挠曲变形被称为“弯扭耦合作用”。
对于弯道梁桥的设计,相对于直线型梁桥来说,要特别注意,因为弯道扭力耦合作用所产生的附加扭力,会使梁体结构产生较不利的受力条件,从而增加结构的挠曲变形。
值得注意的是,由于自重在使用荷载下占绝大多数,对于混凝土曲线箱梁桥而言,也会导致更明显的弯扭耦合。
由于弯道梁桥沿弯梁的线形布置支承不成直线,因此由于弯道外侧较重,导致桥体恒载重心相对于形心向外偏移。
曲线梁在自重的作用下,也会产生扭转和扭曲的变形,从而使曲线桥发生翻转,出现匍匐的现象,这就是曲线梁在自重的作用下产生的变形[1]。
1.2曲线梁内外侧受力不均匀曲线桥因弯曲和扭动耦合作用,变形大于同跨径的直线桥,且曲率半径越小、桥越宽,因此其简支曲线梁外缘的挠度比内缘大,这种变化趋势是显而易见的。
曲线梁桥体具有向外扭转的较大扭力、弯曲扭力耦合和偏载作用的可能。
扭转作用会越来越明显,曲率半径越小、跨度越大的曲线梁桥甚至会引起抗扭支座内侧支座产生空心现象,这种情况在抗扭转支座的内部支座上会产生空心现象,这种情况的发生曲线桥的支点反力与直线桥相比,有一种倾向,它的外侧会变大、内侧会变小,甚至在内侧产生负反力。
通工程中,并且取得了很好的使用效果。
再者,由于钢箱梁自重较轻,同等跨径时可采用较小的梁高,梁体外观轻盈,可取得较好的景观效果。
1连续曲线钢箱梁的主要特征根据以往城市立交桥设计经验,跨径30~60 m 连续钢箱梁时一般可满足立交桥的总体布置要求,对于这些中等跨径的钢箱梁可采用等高度断面[1]。
与混凝土连续箱梁不同,连续钢箱梁有以下一些明显的特点:①钢结构的自重质量较轻,其单位面积质量要远远低于混凝土连续结构;②钢材凭借其较强的抗拉压性能,可通过调整钢板的厚度来满足受力需求。
③钢箱梁采用工厂加工制作,临时墩支撑,分段吊车安装就位,施工方便快捷,对现况道路交通影响小。
④钢箱梁梁高较小,可取得较好的景观效果。
尽管钢箱梁优点众多,但其加工复杂,技术要求高,需要专业的加工队伍,且造价和后期维护费用较高。
2小半径曲线钢箱梁的常见病害及成因小半径曲线钢箱梁作为曲线梁的一种,自然继承了曲线梁的不足和缺点,同时因其自身的特殊性,其常见病害表现在如下几个方面[2]。
(1)梁体向曲线外侧径向侧移。
曲线匝道桥一般都是单向行驶,在活载的离心力和制动力作用下,主梁容易产生向曲线外侧及汽车制动力方向的水平错位。
当支座布置不合理时,在上述径向力和切线力作用下,严重时可使主梁滑落。
(2)梁体曲线内侧支座脱空及整体倾覆。
钢箱梁相对混凝土梁自重较轻,当支座设置不合理时,可提供的抗扭能力低,在车辆活载作用下曲线内侧的支座往往会出现脱空现象。
在极端偏载情况下甚至可能出现梁体整体倾覆的现象。
现实中经常出现重车列队偏载在一侧行驶或停车的情况,最终导致梁体整体倾覆。
摘要 对于受地形、地表及地下构筑物限制的城市桥梁,曲线钢箱梁因交通影响小且施工工期较短而成为首选。
曲线钢箱梁受力复杂,与直线桥梁相比更具设计难度,一旦设计不合理,将会对后续使用产生一系列后果。
本文通过分析曲线钢箱梁的受力特征、常见病害及成因,结合某小半径曲线钢箱梁的实际设计案例,对其设计要点进行探讨,以期为同类型曲线钢箱梁的设计提供借鉴和参考。

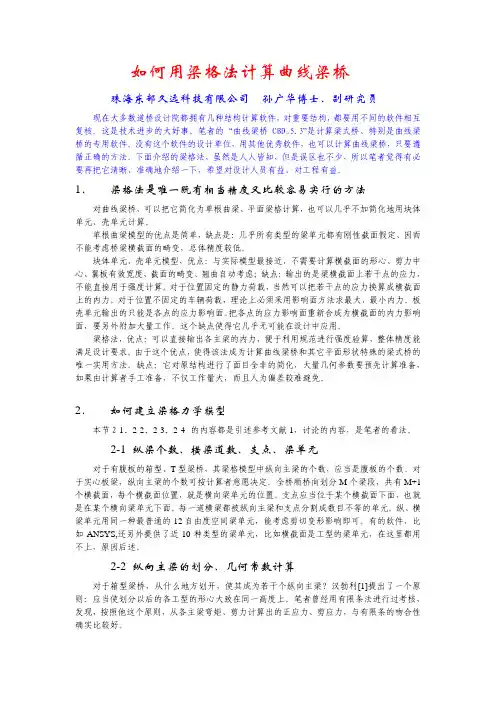

如何用梁格法计算曲线梁桥珠海东部久远科技有限公司孙广华博士、副研究员现在大多数道桥设计院都拥有几种结构计算软件,对重要结构,都要用不同的软件相互复核。
这是技术进步的大好事。
笔者的“曲线梁桥CBD_5.3”是计算梁式桥、特别是曲线梁桥的专用软件。
没有这个软件的设计单位,用其他优秀软件,也可以计算曲线梁桥,只要遵循正确的方法。
下面介绍的梁格法,虽然是人人皆知,但是误区也不少,所以笔者觉得有必要再把它清晰、准确地介绍一下,希望对设计人员有益、对工程有益。
1.梁格法是唯一既有相当精度又比较容易实行的方法对曲线梁桥,可以把它简化为单根曲梁、平面梁格计算,也可以几乎不加简化地用块体单元、壳单元计算。
单根曲梁模型的优点是简单,缺点是:几乎所有类型的梁单元都有刚性截面假定、因而不能考虑桥梁横截面的畸变,总体精度较低。
块体单元、壳单元模型,优点:与实际模型最接近,不需要计算横截面的形心、剪力中心、翼板有效宽度,截面的畸变、翘曲自动考虑;缺点:输出的是梁横截面上若干点的应力,不能直接用于强度计算。
对于位置固定的静力荷载,当然可以把若干点的应力换算成横截面上的内力。
对于位置不固定的车辆荷载,理论上必须采用影响面方法求最大、最小内力。
板壳单元输出的只能是各点的应力影响面。
把各点的应力影响面重新合成为横截面的内力影响面,要另外附加大量工作。
这个缺点使得它几乎无可能在设计中应用。
梁格法,优点:可以直接输出各主梁的内力,便于利用规范进行强度验算,整体精度能满足设计要求。
由于这个优点,使得该法成为计算曲线梁桥和其它平面形状特殊的梁式桥的唯一实用方法。
缺点:它对原结构进行了面目全非的简化,大量几何参数要预先计算准备,如果由计算者手工准备,不仅工作量大,而且人为偏差较难避免。
2.如何建立梁格力学模型本节2-1、2-2、2-3、2-4的内容都是引述参考文献1,讨论的内容,是笔者的看法。
2-1 纵梁个数、横梁道数、支点、梁单元对于有腹板的箱型、T型梁桥,其梁格模型中纵向主梁的个数,应当是腹板的个数。

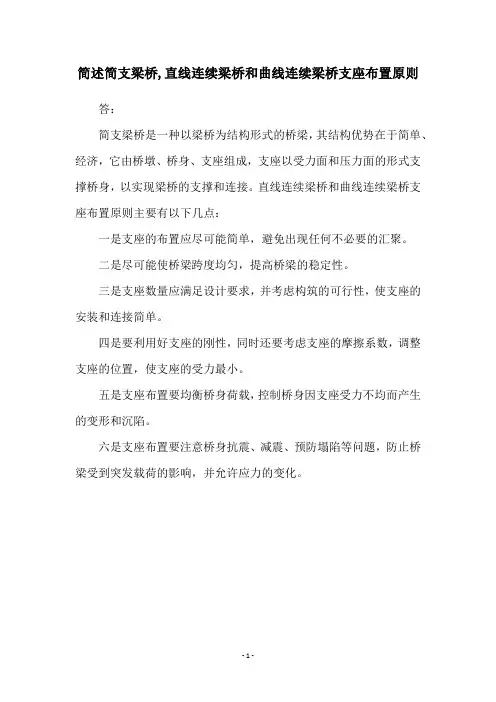

简述简支梁桥,直线连续梁桥和曲线连续梁桥支座布置原则答:
简支梁桥是一种以梁桥为结构形式的桥梁,其结构优势在于简单、经济,它由桥墩、桥身、支座组成,支座以受力面和压力面的形式支撑桥身,以实现梁桥的支撑和连接。
直线连续梁桥和曲线连续梁桥支座布置原则主要有以下几点:
一是支座的布置应尽可能简单,避免出现任何不必要的汇聚。
二是尽可能使桥梁跨度均匀,提高桥梁的稳定性。
三是支座数量应满足设计要求,并考虑构筑的可行性,使支座的安装和连接简单。
四是要利用好支座的刚性,同时还要考虑支座的摩擦系数,调整支座的位置,使支座的受力最小。
五是支座布置要均衡桥身荷载,控制桥身因支座受力不均而产生的变形和沉陷。
六是支座布置要注意桥身抗震、减震、预防塌陷等问题,防止桥梁受到突发载荷的影响,并允许应力的变化。
- 1 -。
第44卷第13期 山西建筑Vol.44No.132 0 1 8 年 5 月 SHANXI ARCHITECTURE May.2018 •165 •文章编号:1009-6825 (2018)13-0165-02多跨曲线连续刚构桥设计与计算向正松(四川公路桥梁建设集团勘察设计分公司,四川成都610041)摘要:以某大型具体桥梁设计为例,对多跨曲线连续刚构桥的研究现状与发展、曲梁的计算方法、施工控制的重要性做了较为系 统的总结,并对其设计和计算进行了全面的探讨,为今后我国桥梁设计提供了一定的参考。
关键词:曲线连续刚构桥,结构构造,技术措施中图分类号:U448.23 文献标识码:A〇引言近些年在桥梁设计上,特别是曲线连续刚构设计,最常见的 就是在山区道路上由于路线线型的限制,同时要跨越山沟或者构 造物才设计曲线连续刚构。
因此本文针对特殊情况进行具体分 析,并希望未来多跨曲线连续刚桥设计和计算更加精准化。
1主桥结构及构造设计为了更好的阐述多跨曲线连续刚构桥结构设计,对某具体桥 梁进行简述分析。
该大桥是某山区道路上新建的一座桥梁,主桥 采用预应力混凝土连续刚构桥,桥位服从路线走线,位于曲线上,桥下跨越河流。
对此主要从主梁结构和墩身结构上进行分析,来 说明多跨曲线连续刚构桥设计的特点。
1.1 主梁结构主梁结构多采用变高度三向预应力混凝土箱梁,梁高从支点 到跨中,结合经验公式和结构计算,找出一个最优的多次抛物线 作为梁高的变化曲线。
上部结构箱梁梁标准节段长3 m~5 m,边 跨现浇段一般设计成吊架或者墩旁的支架浇筑;标准节段设计成 挂篮悬臂浇筑施工。
其次,箱梁在每个支点处要设置横隔板,保 证横隔板与墩身平齐,有利于传力的过程,每个梁端的腹板厚度 加厚,与标准节段腹板采用线性变化过渡。
各横隔板均设置进人 孔以便施工箱梁纵向预应力束采用高强度低松弛钢绞线,塑料波 纹管成孔,真空灌浆工艺和后期养护维修。
考虑后期梁端支座的 更换,箱梁端设计成牛腿。
应用技术与设计2018年第18期631 项目概述由于平面线型的限制,上跨主桥初步为25m+36m+ 36m+25m 预应力混凝土连续曲线箱梁,曲线半径为80m。
2 设计标准(1)设计载荷:城-A 级。
(2)温度荷载:结构体系温差为±22℃,温度梯度为10cm 沥青路面参数。
(3)桥宽:8.0m。
(4)设计车速:40km/h。
3 设计参数3.1 箱梁结构桥梁上部结构为四跨预应力混凝土连续曲线箱梁,位于圆弧曲线上,曲线平缓,最小半径为80m。
分跨布置为:25m+36m+36m+25m=122m。
主梁是单箱单室截面。
梁高在第一跨内从1.4m 逐渐变为2.0m,并在第三跨中从2.0m 进一步变为1.4m,梁高是跨径的1/17。
顶板宽度8.0m,底版宽度4.0m,箱梁翼板悬臂2.0m,腹板厚度50cm,底板厚度20厘米。
支点处有横隔梁,中横隔梁宽2.0m,端横隔梁宽1.0m,横隔梁位于支点处。
3.2 预应力布置箱梁采用单向预应力系统。
纵向预应力筋采用高强度,低松弛的股绳(12-7ф5和7-7ф5)。
箱梁跨中预应力钢束布置见图 1图1 箱梁跨中横截面(单位:cm)3.3 崩钢筋设置小半径曲线桥的纵向预应力钢绞线沿箱梁腹板的平面曲线水平排列。
预应力钢绞线对混凝土产生较大的径向力,将相邻的两根预应力钢绞线分开。
除了对混凝土施加局部压力外,预应力梁与箱梁内部弧面之间的混凝土也受到崩弹作用,因此该径向力对箱梁的受力非常不利。
为了解决这个问题,当布置钢梁时,在两个相邻的预应力钢梁之间留下14cm 的混凝土厚度,并且在箱梁腹板上留下18cm 的混凝土厚度保护层以抵抗这种侧向崩弹力,同时在腹板内设置防崩钢筋。
防崩钢筋示意图见图2。
图2 防崩钢筋示意图4 设计要点(1)由于曲线梁桥比直线梁桥的受力复杂,对结构的抗弯、抗扭性能要求高于同跨径的直线梁桥,故采用整体性好、抗扭刚度大就地浇注的连续箱形梁桥比较好。
(2)影响曲线桥和线形桥受力的主要因素有:中心角(反映主梁弯曲程度),桥宽与曲率半径的比值,比值弯曲扭转刚度和扇区EI ω的惯性矩。
连续梁桥采用变截面的原因1.引言1.1 概述概述连续梁桥是一种常见的桥梁结构,其设计理念是将多个简支梁组合在一起形成一座连续的梁。
连续梁桥在桥梁工程中广泛应用,具有较高的承载能力和抗震能力。
为了更好地满足功能和安全性的需求,连续梁桥常常采用变截面设计。
变截面,顾名思义,即桥梁在不同位置具有不同截面形状和尺寸。
与传统的恒截面设计相比,变截面设计可以更加灵活地适应桥梁的受力情况和形变要求。
本文将探讨连续梁桥采用变截面的原因及其优点。
首先,我们将对变截面的定义和原理进行介绍,其次,我们将分析连续梁桥采用变截面的主要优势。
最后,我们将总结变截面在连续梁桥中的应用,并展望连续梁桥的未来发展。
通过本文的阐述,读者将能够深入了解连续梁桥采用变截面的设计理念和优点,为桥梁工程领域的专业人士提供更多设计思路和启示。
1.2文章结构1.2 文章结构本文将按照以下结构进行论述:1. 引言:首先概述连续梁桥以及变截面的背景和基本概念,并介绍文章的主要目的。
2. 正文:2.1 变截面的定义和原理:详细解释变截面的概念和原理,包括变截面的设计原则和工作原理等。
2.2 连续梁桥采用变截面的优点:探讨连续梁桥采用变截面的好处,包括结构优化、减小自重、提高抗震性能、节约材料和经济性等方面。
3. 结论:3.1 总结变截面在连续梁桥中的应用:总结连续梁桥采用变截面的实际应用情况,并归纳其优势和成果。
3.2 展望连续梁桥的未来发展:展望连续梁桥在变截面技术的推动下的未来发展趋势,并提出进一步研究和探索的方向。
通过以上结构安排,本文将详细介绍连续梁桥采用变截面的原因及其优势,并对其未来发展进行展望,旨在对工程领域的相关研究和实践提供一定的参考。
1.3 目的本文的目的是探讨为什么在设计和建造连续梁桥时会选择采用变截面的设计方案。
通过深入研究变截面的定义和原理,以及分析连续梁桥采用变截面的优点,我们将揭示变截面设计在连续梁桥中的重要作用。
首先,我们将介绍变截面的定义和原理,以便读者对其有一个清晰的认识。
工程技术科技创新导报 Science and Technology Innovation Herald38连续刚构桥以其独特的优势,在我国桥梁建设中被广泛采用,而影响其跨径、结构受力等情况的梁底曲线形状也备受关注。
根据以往设计经验,梁底曲线常选取1.5~2.0次抛物线[1,2]。
文献[3]认为,跨径较小的刚构桥采用1.8次抛物线,跨径较大的采用1.5次抛物线。
为了更好地研究不同梁底曲线形状与主梁结构自重、受力及位移间的关系,该文通过建立不同的数值模型来进行研究。
1 计算模型及结构设计参数分析该文以某大跨度预应力混凝土连续刚构桥为原型,运用M I DA S/CI V I L 软件在原始模型的基础上,保持其他设计参数不变,通过对梁底曲线幂次值取1.5次、2.0次、2.5次这3个具有代表性的数值模型进行比较,分析在自重及车道荷载作用下主梁关键截面的应力和位移的变化规律。
1.1 自重荷载作用下从图1可以看出,在自重荷载的作用下,随着梁底曲线幂DOI:10.16660/ k i.1674-098X.2016.26.038连续刚构桥梁底曲线形状对结构的影响白蓉蓉 赵仙茹(陕西交通职业技术学院 陕西西安 710018)摘 要:为研究大跨度预应力混凝土连续刚构桥梁底曲线形状对结构的影响,以某大跨度预应力混凝土连续刚构桥为工程实例,通过建立不同的数值模型,分析在自重及车道荷载作用下主梁关键截面的应力和位移的变化规律,从而总结出一些对工程上有价值的结论。
关键词:连续刚构桥 设计参数 数值分析 梁底曲线形状中图分类号:U448.23文献标识码:A文章编号:1674-098X(2016)09(b)-0038-02图1 自重荷载作用下不同梁底曲线主梁关键截面上、下缘应力(MPa)图2 自重荷载作用下主梁关键截面挠度变化(mm)图3 车道荷载作用下不同梁底曲线主梁关键截面上缘最大拉、压应力(MPa)图4 车道荷载作用下不同梁底曲线主梁关键截面下缘最大拉、压应力(MPa)工程技术科技创新导报 Science and Technology Innovation Herald39次的增加,主梁关键截面上缘和下缘的应力都有不同程度的减小。
曲线连续梁桥的结构设计
摘要:曲线梁桥是高速公路和城市立交中普遍应用的一种桥型。
文章根据曲线梁桥的结构受力特点,论述了曲线梁桥在施工及成桥运营阶段出现病害的原因,论述了曲线梁桥在设计中应注意的问题,并提出了该类型桥梁设计中的一些经验做法和解决方案。
关键词:曲线梁桥;结构设计;受力特点
1 概述
目前在高等级公路及城市立交中曲线梁桥的应用得到了普遍的
认可,尤其在城市立交匝道设计中最为广泛。
曲线梁桥的设计中常采用箱型截面,因其具有材料用量少、结构自重小、抗扭刚度大、整体稳定性好、截面应力分配合理等优点,而在曲线梁桥中应用非常普遍。
现阶段曲线梁桥的设计和理论研究已经取得了很多成果,但由于曲线梁桥结构受力复杂、施工过程中标高不能准确的控制,由于设计的原因导致在项目的施工或使用过程中已多次发生过事故。
常见问题主要为:曲梁内侧支座脱空;主梁横向侧移量过大;横向刚度不足引起扭曲变形;固结墩墩身开裂;梁体的外移和翻转进一步导致支座、伸缩缝的剪切破坏和平曲线超高的丧失等。
故在曲线梁桥的设计与施工过程中应充分考虑结构的弯、剪、扭受力特性,对结构内力进行准确分析及合理优化,消除设计带来的不安全隐患。
2 曲线梁桥受力特点
2.1 “弯-扭”耦合作用
曲梁由于自身及外荷载的作用下会同时产生弯矩和扭矩,并且相互作用。
表现为曲梁内外侧尺寸不同、支座反力不等、外荷载偏心及预应力径向作用共同引起较大的扭矩,使梁截面处于“弯-扭”耦合作用的状态,其截面主拉应力比相应的直梁桥大得多,这是曲梁所独有的受力特点。
在变形方面,强大的扭矩作用致使曲线梁桥产生扭转变形;曲线外侧的竖向挠度要大于同等跨径的直桥;由于“弯-扭”耦合作用,在梁端可能出现“翘曲”;当梁端处横桥向约束较弱时,梁体有向曲线外侧“爬移”的趋势。
在受力方面,由于存在较大的扭矩,通常会使外梁超载、内梁卸载,尤其当活载偏置时,内侧支座甚至会出现负反力,如果支座不能承受拉力,就会出现梁体与支座发生脱离的现象,即“支座脱空”现象,这种现象在小半径的宽桥中特别明显。
2.2 下部墩台受力复杂
曲梁内外侧支座反力相差较大,导致各墩柱所受垂直力有较大差异。
曲线桥墩顶水平力不仅由制动力、温度变化引起的内力、地震力等产生外,还有汽车离心力和预应力张拉产生的径向力,这也是比直线桥墩顶受力复杂之处。
故在曲线梁桥结构设计中,应进行全面的三维空间受力分析,只采用横向分布等简化计算方法,不能满足设计要求。
必须对其在承受纵向弯曲、扭转和翘曲作用下,结合自重、预应力和汽车活载等荷载进行详细的受力分析,充分考虑其结构的空间受力特点才能保
证结构设计的安全性。
3 曲线梁桥的结构设计
直线梁桥在设计中主要考虑梁的“弯、剪”作用,而曲线梁桥结构处于“弯、剪、扭”的复合受力状态,故桥梁整体要以抵抗复合受力状态进行结构设计,并在构造设计中加强抵抗措施。
3.1 弯扭刚度比
曲线梁桥的弯扭刚度比对结构的受力状态和变形状态有着直接
的关系:弯扭刚度比越大由曲率因素而导致的扭转变形越大。
故在曲线梁桥设计时,满足曲梁竖向变形的同时,应尽可能减小抗弯刚度、增大抗扭刚度,来抵抗对整体结构产生的不利影响。
所以在曲线梁桥中,抗扭惯矩较大的箱形截面和低高度梁的应用最为广泛。
3.2 截面设计
曲线箱梁桥截面设计时,要在桥跨范围内设置一些横隔板,并且要比相应的直梁桥有所加强,增加横桥向刚度并保持全桥稳定性。
在截面发生较大变化的位置,要设渐变段过渡,减小应力集中效应。
3.3 预应力钢束及配筋设计
合理分配曲线梁轴线两侧预应力钢束的根数,使预应力等代荷载形成的内扭矩消减曲梁在自重、恒载作用下产生的扭矩;调整预应力钢束锚下控制应力,构成预应力束应力的偏心,形成内扭矩来调整曲线梁扭矩分布。
考虑扭矩对整体结构的影响,曲线梁不仅应在腹板侧面布置较多受力钢筋,而且其截面上下缘钢筋也比同等跨径的直桥多,同时配
置较多的抗扭箍筋。
3.4 下部支撑方式的选用
曲线梁桥下部支撑方式的选取,直接影响桥梁整体结构内力的分布情况。
对于曲线梁桥,中间支承一般分为两种类型:抗扭型支承和单支点铰支承。
根据以往的设计经验下部支撑方式的选用可参照以下原则:
3.4.1 对于宽度较宽、曲线半径较大的曲线梁桥(桥宽b>12m、半径r>100m),主梁所受的扭转作用小、桥体宽度较大及横向连接来增加横向的稳定性,故在中墩位置采用具有抗扭较强的多柱或多支座的支承方式,亦可采用墩柱与梁固结的支承形式,即抗扭型支承。
3.4.2 对于宽度较窄、曲线半径较小的曲线梁桥(桥宽b≤12m、半径r≤100m),主梁所受扭转作用大,尤其是预应力钢束径向力作用所产生的主梁横向扭矩,导致扭转变形很大。
由于桥窄因此宜采用独柱墩,但应视墩柱高度的不同来选用支承结构形式。
较高的中墩可采用墩柱与梁固结的结构支承形式,较低的中墩可采用具有较弱抗扭能力的单点支承的方式。
这样可有效降低墩柱的弯矩和减小主梁的横向扭转变形。
但这两种支承方式都需对横向支座偏心进行调整。
3.5 墩柱截面的合理选用
正如以上所述,当采用墩柱与梁固结的支承形式且墩柱较矮的情况下,宜采用矩形截面墩柱。
因为矩形截面沿主梁纵向抗弯刚度较
小,而沿主梁横向抗弯刚度较大,这样不仅减小了主梁横向扭转变形,而且较少了墩柱的配筋。
针对整体结构的受力特点拟定构造和配置钢筋,使整个设计更加合理安全。
3.6 支座形式的合理选用
根据以上所介绍的结构受力特点及设计中的经验做法来选取相
对应的支座类型,具体如下:
3.6.1 曲线连续梁桥选用中墩支座时,尽可能横桥向位移固定,限制主梁横向侧移,可采用盆式或普通板式橡胶支座。
3.6.2 当桥长大于100m时,梁端支座可采用盆式橡胶支座及带有横桥向位移固定装置的四氟板橡胶支座,保证桥梁顺桥向自由滑动、横桥向位移固定;当桥长小于100m时,梁端支座可以采用普通板式橡胶支座。
对于曲线梁桥支座设计,选用“梁端设普通板式橡胶支座、所有中墩设横桥向自由滑动的盆式支座”是非常危险的,应引起设计者的重视。
3.6.3 当曲线梁桥较宽时,桥梁整体升降温变化在墩顶产生的横桥向水平力会较大,尤其是当所有中墩支座均为横桥向位移固定时,水平力增加更为明显,整体计算时应关注水平力变化情况。
4 结束语
曲线梁桥由于其结构受力的特殊性,较同等跨径的直梁桥要复杂得多,因此在进行设计和计算时应引起足够的重视。
通过对曲线梁桥结构受力特点的分析及设计中存在问题的总结,并提出了曲线梁桥设计中的一些经验做法和解决方案,对同类桥梁的设计具有一定
的参考价值。
