机械制图选择试题库带答案

《机械制图》期末考试试题及解答一、选择题（每题2分，共20分）1、在机械制图中，通常使用的投影法是（）投影法。

A.正投影B.斜投影C.中心投影D.平行投影答案：A.正投影2、在机械制图中，物体的三视图是指（）。

A.主视图、俯视图和左视图B.主视图、侧视图和后视图C.主视图、仰视图和右视图D.主视图、侧视图和顶视图答案：A.主视图、俯视图和左视图3、在机械制图中，虚线表示的是（）。

A.不可见轮廓线B.可见轮廓线C.中心线D.轴线答案：A.不可见轮廓线4、在机械制图中，中心投影法的特点是（）。

A.平行性B.真实性C.一致性D.集聚性答案：D.集聚性5、在机械制图中，基本视图共有（）个。

A. 3B. 4C. 5D. 6答案：C. 56、在机械制图中，采用剖视图的方法可以表示出物体的（）。

A.内形B.外形C.内外形状D.轮廓线答案：A.内形7、在机械制图中，斜视图主要用于表达（）的倾斜部分的实形。

A.与主视图不平行但相互垂直的平面B.与主视图平行但与主视方向不垂直的平面C.与主视图平行且与主视方向垂直的平面D.与主视图不平行且与主视方向垂直的平面答案：A.与主视图不平行但相互垂直的平面8、在机械制图中，局部视图通常用（）表示。

A.长对正、高平齐、宽相等B.长对正、高平齐、宽相等、长相等C.长对正、高平齐、宽相等、长相等、高相等D.长对正、高平齐、宽相等、长相等、高相等、宽相等答案：B.长对正、高平齐、宽相等、长相等9、在机械制图中，俯视图通常用来说明（）关系。

A.上、下方位B.前、后方位C.左、右方位D.东、西方位答案：A.上、下方位。

机械制图考试试题一、选择题（每题2分，共20分）1、在绘制机械图样时，我们一般采用哪一种投影方法？A.正投影B.斜投影C.中心投影D.镜像投影2、下列哪个选项不是机械制图的常用工具？A.三角尺B.圆规C.量角器D.丁字尺3、在三视图投影中，下列哪个视图不包含在主视图和俯视图之间？A.左视图B.后视图C.俯视图D.右视图4、在机械制图中，实线一般用于表示什么？A.轮廓线B.中心线C.虚线D.剖面线5、下列哪个符号不是机械制图的标注符号？A.粗糙度符号B.尺寸标注符号C.形位公差符号D.角度标注符号6、在机械制图中，一般采用几个基本视图来表示物体？A. 2个B. 3个C. 4个D. 5个7、下列哪个选项不是机械制图的常用材料？A.铁板B.木板C.塑料板D.玻璃板8、在机械制图中，剖视图一般用于表示物体的哪个方面？A.内部分结构B.外部形状C.内部形状D.细节结构9、下列哪个选项不是机械制图的常用画法？A.轴测图B.三视图C.正等测图D.透视图10、在机械制图中，下列哪个符号表示沉孔的标注？A.锪平符号B.光孔符号C.沉孔符号D.以上都不是二、填空题（每题3分，共30分）1、请填写机械制图的三个基本视图：________、________、________。

（完整版）机械制图试题库加答案《机械制图》课程试题库（中专）第⼀章制图基本知识与技能⼀、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺⼨为 210×297 。

2、机械制图当中常⽤的线型有粗实线、细实线、虚线等，可见轮廓线采⽤粗实线，尺⼨线，尺⼨界线采⽤细实线线，轴线，中⼼线采⽤细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺⼨以㎜为单位。

5、在标注直径时，在数字前⾯应该加φ，在标注半径时应在数字前加 R 。

6、尺⼨标注由尺⼨界线、尺⼨线和尺⼨数字组成。

7、在标注⾓度尺⼨时，数字应⽔平书写。

★8、机械制图中通常采⽤两种线宽，粗、细线的⽐率为 2：1 。

9、线性尺⼨数字⼀般应注写在尺⼨线的上⽅或左⽅。

★10、平⾯图形中所注尺⼨按作⽤分为定形尺⼨和定位尺⼨。

⼆、选择题1、下列符号中表⽰强制国家标准的是（ C ）。

A． GB/T B． GB/Z C.GB2、不可见轮廓线采⽤（ B ）来绘制。

A．粗实线 B．虚线 C.细实线3、下列⽐例当中表⽰放⼤⽐例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺⼨数字前加（ C ）A．R B．Φ C.SΦ4、下列⽐例当中表⽰缩⼩⽐例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中⼀般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺⼨正确标注的图形是( C )7、下列缩写词中表⽰均布的意思的是（ C ）A．SR B． EQS C.C8、⾓度尺⼨在标注时，⽂字⼀律（ A ）书写A．⽔平 B．垂直 C.倾斜9、标题栏⼀般位于图纸的（ A ）A．右下⾓ B．左下⾓ C.右上⾓三、判断题1、国家制图标准规定，图纸⼤⼩可以随意确定 ( × )2、⽐例是指图样与实物相应要素的线性尺⼨之⽐。

( × )3、2：1是缩⼩⽐例。

( × )4、绘制机械图样时，尽量采⽤1：1的⽐例( √ )5、使⽤圆规画图时，应尽量使钢针和铅笔芯垂直于纸⾯。

《机械制图》试题（附参考答案）一、单选题（共10题，每题1分，共10分）1、在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。

A、x 坐标B、y 坐标C、z 坐标D、不能判断正确答案：C2、顺时针旋转时旋入的螺纹为（）。

A、可能是左旋也可能是右旋B、无法确定C、左旋D、右旋正确答案：D3、正投影的基本特性主要有真实性、积聚性、（）。

A、普遍性B、特殊性C、收缩性D、统一性正确答案：C4、铅笔用“B”表示（）。

A、软B、硬C、长D、高度尺寸正确答案：A5、不规则连续细实线为( )。

A、轮廓线B、折断线C、指引线D、隐藏线正确答案：B6、制图用纸之大小尺度，其中594×841是（）。

A、A1B、A0C、A2D、A3正确答案：A7、制造机件所用的图，通常称为( )。

A、机构图B、工作图C、设计图D、制配图正确答案：B8、在图样中不可用粗实线来表示的是（）。

A、图框线B、尺寸线C、螺纹牙顶线D、可见轮廓线正确答案：B9、机械图样中，表示可见轮廓线采用( )。

A、细实线B、粗实线C、细点画线D、波浪线正确答案：B10、齿轮属于（）。

A、标准件B、一般零件C、零部件D、常用件正确答案：D二、多选题（共10题，每题1分，共10分）1、用于传动的螺纹是（）A、三角形B、梯形C、矩形D、倒梯形E、锯齿形正确答案：BC2、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的平行线，具体又可分为（）。

A、水平线B、中心线C、正平线D、侧平线E、一般平行线正确答案：ACD3、相邻两线框或大线框中有小线框中有小线框则表示（）A、同向错位的两表面B、表面上的凸台C、都不对D、同一表面E、表面上的孔正确答案：ABE4、平行投影法按投射线与投影面是否垂直又分为A、偏投影法B、180度投影法C、90度投影法D、正投影法E、斜投影法正确答案：DE5、基本视图不包括（）A、后视图B、剖视图C、左视图D、断面图E、斜视图正确答案：BDE6、组合体相邻的表面可能形成（）三种关系A、共面B、相切C、相交D、都不对E、平行线正确答案：ABC7、一般零件按其结构特点可分为：（）。

机械制图试题库及答案一、选择题（每题2分，共20分）1. 机械制图中，表示物体内部结构的视图是：A. 主视图B. 左视图C. 剖视图D. 俯视图答案：C2. 机械制图中，表示物体长度的尺寸单位通常是：A. 毫米B. 厘米C. 米D. 千米答案：A3. 在机械制图中，如果一个圆的直径为50mm，那么它的半径是：A. 25mmB. 50mmC. 100mmD. 200mm答案：A4. 机械制图中，用于表示物体表面粗糙度的符号是：A. 表面粗糙度符号B. 尺寸线C. 基准线D. 剖面线答案：A5. 在机械制图中，如果一个零件的尺寸为“φ50±0.1mm”，那么它的尺寸公差是：A. 0.1mmB. 0.2mmC. 0.5mmD. 1mm答案：B6. 机械制图中，表示物体对称性的线是：A. 对称线B. 轴线C. 剖面线D. 尺寸线答案：A7. 在机械制图中，用于表示物体厚度的线是：A. 粗实线B. 细实线C. 虚线D. 点画线答案：A8. 机械制图中，用于表示物体轴线的线是：A. 粗实线B. 细实线C. 虚线D. 点画线答案：B9. 在机械制图中，用于表示物体对称性的符号是：A. 圆圈B. 正方形C. 星号D. 菱形答案：A10. 机械制图中，用于表示物体中心线的线是：A. 粗实线B. 细实线C. 虚线D. 点画线答案：D二、填空题（每题2分，共20分）1. 在机械制图中，______是用来表示物体的投影。

答案：视图2. 机械制图中，______是用来表示物体的尺寸。

答案：尺寸线3. 在机械制图中，______是用来表示物体的表面粗糙度。

答案：表面粗糙度符号4. 机械制图中，______是用来表示物体的对称性。

答案：对称线5. 在机械制图中，______是用来表示物体的轴线。

答案：轴线6. 机械制图中，______是用来表示物体的厚度。

答案：粗实线7. 在机械制图中，______是用来表示物体的中心线。

機械製圖試題一．填空：1．螺纹的基本要素有五个：牙型、公称直径、螺距、线数、旋向。

2．断面图分为移出断面和重合断面。

3．按剖切范围的大小，剖视图可分为全视图、局部视图、半视图。

4．读组合体视图的基本方法是形体分析法和面形分析法。

5．在组合体视图上标注尺寸，应做到正确、齐全、清晰。

6．基本尺寸相同的，相互结合的孔和轴公差带之间的关系称为配合。

7．零件加工表面具有的较小间距的峰谷所组成的微观几何形状特性，称为表面粗糙度。

8．装配图的特殊画法有拆卸画法、假想画法、简化画法和夸大画法和单独表示法。

二．选择题:1.有一左旋梯形螺纹，其公称直径为30，螺距为6，导程12,其代号应为B。

A. M 30 × 6B. Tr30×12(p6)LHC. G1/2AD. Tr30×p62.判断B－B断面图，正确的答案是C。

3．看懂主、俯视图，想象出组合体的形状，找出正确的左视图A。

4．下列各图中，合理的钻孔工艺结构是C。

A B CD5．代号为6206的滚动轴承，表示轴承内圈直径为A mm的深沟球轴承。

A. 30B. 40C. 8D. 806．在画半剖视图时，半个视图与半个剖视图的分界线是C。

A. 虚线B. 细实线C. 细点画线D. 粗实线8. 下列局部剖视图中，正确的画法是B。

A B C D10. 下列四组视图中，主视图均为全剖视图，其中A的主视图有缺漏的线。

A B C.D三．组合体作图题1.已知组合体的主视图和俯视图，画出组合体的左视图，虚线不可省略。

2.补全组合体的尺寸，尺寸数值按1∶1在图中量取后取整数。

（第1题图）（第2题图）四．表达方法作图题（20分）1．根据给定的视图，在指定位置将主视图改画为全剖视图。

2．补画主视图中缺漏的线。

（第1题图）（第2题图）五．读零件图读懂阀盖零件图，填空并回答问题。

1.从标题栏可知，阀盖按比例1：2绘制，材料为铸钢。

阀盖的实际总长为44 mm。

2.阀盖由主视图和左视图表达。

大学机械制图试题及答案一、选择题（每题2分，共20分）1. 机械制图中，表示物体内部结构的视图是：A. 正视图B. 侧视图C. 俯视图D. 剖视图答案：D2. 标准零件的尺寸标注应使用：A. 基本尺寸B. 极限尺寸C. 公差D. 以上都是答案：D3. 在机械制图中，用于表示零件表面粗糙度的符号是：A. 箭头B. 圆圈C. 波浪线D. 斜线答案：C4. 机械制图中，用于表示零件在空间位置的线是：A. 虚线B. 点画线C. 细线D. 粗线答案：B5. 机械制图中，表示零件剖面线的线型是：A. 细实线B. 粗实线C. 虚线D. 点画线答案：C6. 机械制图中，表示零件对称性的符号是：A. 箭头B. 圆圈C. 波浪线D. 斜线答案：A7. 机械制图中，表示零件中心线的线型是：A. 粗实线B. 细实线C. 虚线D. 点画线答案：A8. 在机械制图中，用于表示零件尺寸的单位通常是：A. 毫米B. 厘米C. 米D. 英寸答案：A9. 机械制图中，用于表示零件加工精度的参数是：A. 尺寸B. 公差C. 材料D. 表面粗糙度答案：B10. 在机械制图中，表示零件装配关系的线是：A. 粗实线B. 细实线C. 虚线D. 点画线答案：C二、填空题（每题2分，共20分）1. 机械制图中，表示零件剖面线的线型是______线。

答案：虚2. 机械制图中，表示零件对称性的符号是______。

答案：箭头3. 机械制图中，用于表示零件尺寸的单位通常是______。

答案：毫米4. 机械制图中，表示零件中心线的线型是______。

答案：粗实5. 机械制图中，用于表示零件加工精度的参数是______。

答案：公差6. 机械制图中，表示零件装配关系的线是______。

答案：虚7. 机械制图中，表示零件表面粗糙度的符号是______。

答案：波浪8. 机械制图中，用于表示零件内部结构的视图是______。

答案：剖视9. 机械制图中，表示零件在空间位置的线是______。

机械制图理论考试试题及答案机械制图理论考试试题及答案一、选择题1、在机械制图中，三视图指的是（）。

A. 主视图、俯视图和左视图 B. 主视图、侧视图和立视图 C. 俯视图、侧视图和正视图 D. 正视图、侧视图和俯视图2、下列投影法中，（）属于中心投影法。

A. 平行投影法 B. 正投影法 C. 斜投影法 D. 透视投影法3、在机械制图中，用于标注零件规格尺寸、形位公差及技术要求的图样是（）。

A. 装配图 B. 大样图 C. 零件图 D. 工艺图4、在机械制图中，用轮廓线表示机件轮廓的线条是（）。

A. 可见轮廓线 B. 不可见轮廓线 C. 中心线 D. 虚线5、下列符号中，表示剖切符号的是（）。

A. SLB B. A C. ⊕ D. ×二、判断题1、在机械制图中，用轮廓线表示零件的可见轮廓线，用虚线表示不可见轮廓线。

（）2、在机械制图中，为了便于看图，将零件的某些部分放大后绘制在图样上。

（）3、在机械制图中，用于表示零件内部结构的图样是剖视图。

（）4、在机械制图中，尺寸线不得用点划线表示。

（）5、在机械制图中，所有零件都必须标注尺寸。

（）三、填空题1、在机械制图中，将物体置于观察者正前方，并按照（）光线从物体左侧射入，正右侧射出的规律投射在平面上所得到的图形称为俯视图。

2、在机械制图中，为了便于看图，通常将机件某一部分放大后绘制在图纸上，这种图样称为（）。

3、在机械制图中，为了表示机件内部的结构形状，常采用（）来表达。

4、在机械制图中，对于零件的规格尺寸、形位公差及技术要求的标注通常是在（）中进行的。

5、在机械制图中，用符号“⊕”表示（），用符号“×”表示剖切。

四、作图题请根据所给的三视图，绘制出物体的立体图。

五、解答题1、什么是机械制图？简述其基本原理。

2、机械制图在机械工程中的重要性是什么？3、什么是三视图？请简要说明三视图之间的关系。

.机械制图试题第A部分填空、选择、判断题一．制图基础知识1．图纸的幅面分为基本幅面和加长幅面幅面两类，基本幅面按尺寸大小可分为五种，其代号分别为A0A1A2A3A4。

2、图纸是工厂组织生产、制造零件和装配机器的依据。

3、左视图从左往右进行投影，在侧立投影面（W面）上所得到的视图，在第一角投影法上左视图在主视图的右侧。

4．比例是指图中图距与其物距之比。

图样上标注的尺寸应是机件的最后完工尺寸，与所采用的比例无关。

5．常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物尺寸是图纸尺寸的2倍，属于缩小比例；比例2：1是指图纸尺寸是实物尺寸的2倍，属于放大比例。

6．作图时应尽量采用缩小比例，需要时也可采用原值或放大的比例。

无论采用何种比例，图样中所注的尺寸，均为机件的实际尺寸。

7．图样中书写的汉字应用长仿宋体体书写。

字号指字体的高度，8．常用图线的种类有粗实线、细实线、虚线、点画线、双点画线、波浪线、双折线、粗点画线等八种。

9、凡将物体置於第一象限内，以「视点(观察者)」→「物体」→「投影面」关系而投影视图的画法，即称为第一角法。

亦称第一象限法。

10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用点画线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的1/2。

11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。

12．标注尺寸的四要素是尺寸界线、尺寸线、尺寸线终端、和尺寸数字、符号。

13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球直径，t表示厚度，C表示45°倒角。

14．标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应朝左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开图线。

15．斜度是指高度差对长度的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向一致。

《机械制图》试题(适用于2011级机电数控专业中职学生，闭卷考试,满分500分)一、选择题（共70题，每题3分，共210分）1. （5章2节）（1）用剖切面完全地剖开机件所得的视图称（）视图。

（A）全剖 (B)半剖 (C)局部剖 (D)断面（2）用剖切面局部地剖开机件所得的视图称（）视图。

（A）全剖 (B)半剖 (C) 局部剖 (D)断面（3）半剖视图以（）线为对称中心线。

（A）双点画线 (B)虚线 (C)细实线 (D) 细点画线（4）全剖视图选用的是（）剖切面。

（A）单一 (B)几个平行的 (C)几个相交的 (D) 都有可能（5）机件向不平行于任何基本投影面的平面投影所得的视图叫（）。

（A）局部视图 (B) 斜视图 (C)基本视图 (D)向视图（6）在半剖视图中半个视图与半个剖视图的分界线用（）。

（A）粗实线 (B)细实线 (C) 细点画线 (D)波浪线（7）机件具有若干相同结构（如齿、槽等），并按一定规律分布时，只需画出几个完整的结构，其余用（）线连接，并注明该结构的总数。

（A）粗实 (B) 细实 (C)细点画 (D)波浪2. （5章3节）（8）在下图的A-A断面图中，选出正确的断面图（）。

A B C D（9）下图的A-A剖面图中，选出正确的断面图（）。

A B C D3. （5章4节）（10）下面中间的图用的是（）表达方法。

（A）局部剖视图（B）局部放大图（C）局部放大剖视图（D）局部剖视放大图（11）半剖视图选用的是（）剖切面。

（A）单一 (B)几个平行的 (C)几个相交的 (D)其它（12）局部剖视图选用的是（）剖切面。

（A）单一 (B)几个平行的 (C)几个相交的 (D)其它（13）六个基本视图中最常用的是（）视图。

（A）主、右、仰 (B) 主、俯、左 (C)后、右、仰 (D)主、左、仰（14）六个基本视图的投影规律是“主俯仰后：长对正；（）：高平齐；俯左仰右：宽相等。

”（A）主俯仰右 (B)俯左后右 (C) 主左右后 (D)主仰后右（15）在局部剖视图中，视图与剖视部分的分界线用（）。

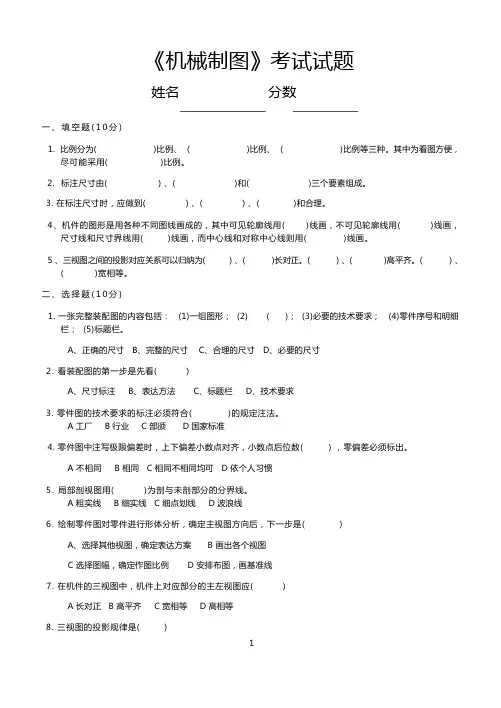

《机械制图》考试试题姓名分数一、填空题(10分)1. 比例分为( )比例、 ( )比例、 ( )比例等三种。

其中为看图方便，尽可能采用( )比例。

2. 标注尺寸由( ) 、( )和( )三个要素组成。

3. 在标注尺寸时，应做到( ) 、( ) 、( )和合理。

4、机件的图形是用各种不同图线画成的，其中可见轮廓线用( )线画，不可见轮廓线用( )线画，尺寸线和尺寸界线用( )线画，而中心线和对称中心线则用( )线画。

5 、三视图之间的投影对应关系可以归纳为( ) 、( )长对正。

( ) 、( )高平齐。

( ) 、( )宽相等。

二、选择题(10分)1. 一张完整装配图的内容包括： (1)一组图形； (2) ( )； (3)必要的技术要求； (4)零件序号和明细栏； (5)标题栏。

A、正确的尺寸B、完整的尺寸C、合理的尺寸D、必要的尺寸2. 看装配图的第一步是先看( )A、尺寸标注B、表达方法C、标题栏D、技术要求3. 零件图的技术要求的标注必须符合( )的规定注法。

A 工厂B 行业C 部颁D 国家标准4. 零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数( ) ，零偏差必须标出。

A 不相同B 相同C 相同不相同均可D 依个人习惯5.局部剖视图用( )为剖与未剖部分的分界线。

A 粗实线B 细实线C 细点划线D 波浪线6. 绘制零件图对零件进行形体分析，确定主视图方向后，下一步是( )A、选择其他视图，确定表达方案 B 画出各个视图C 选择图幅，确定作图比例D 安排布图，画基准线7. 在机件的三视图中，机件上对应部分的主左视图应( )A 长对正B 高平齐C 宽相等D 高相等8. 三视图的投影规律是( )A 长相等高相等宽相等B 长对正高对正宽对正C 长对正高平齐宽相等D 长相等高平齐宽对正9. 国标规定，外螺纹的大径应画( )A 点划线B 粗实线C 细实线D 虚线10. 国标规定螺纹的牙顶用( )画出A 虚线B 细实线C 点划线D 粗实线三、判断题(10 分) ( ) 1、一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。

《机械制图》试题库及答案一、单选题（共10题，每题1分，共10分）1、当孔的公差带与轴的公差带相交时，属于( )A、过渡配合B、间隙配合C、过盈配合D、不明确性质正确答案：A2、在图纸上的图框必须用（）画出。

A、细虚线B、细点画线C、细实线D、粗实线正确答案：D3、机械图样中，表示断裂处边界线、视图与剖视图的分界线采用（）。

A、细实线B、波浪线C、粗实线D、细点画线正确答案：B4、轴套类零件的加工，大部分工序是在车床或磨床上进行，因此一般将其轴线（）放置画出主视图。

A、任意位置B、水平C、倾斜D、垂直正确答案：B5、在圆柱（或圆锥）外表面形成的螺纹，称为（）。

A、标准螺纹B、表面螺纹C、外螺纹D、内螺纹正确答案：C6、在圆柱（或圆锥）内表面形成的螺纹，称为（）。

A、标准螺纹B、表面螺纹C、内螺纹D、外螺纹正确答案：C7、斜视图仅表达倾斜表面的真实形状，其他部分用（）断开。

A、粗实线B、细实线C、波浪线D、点划线正确答案：C8、某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转( )圈。

A、2.5B、3C、4D、2正确答案：D9、为了将物体的外部形状表达清楚，一般采用（）个视图来表达。

A、五B、四C、三D、六正确答案：C10、锯齿形螺纹常用于（）。

A、连接管道B、单方向传递动力C、锯销D、连接零件正确答案：B二、多选题（共10题，每题1分，共10分）1、与一个投影面平行的平面，一定与其它两个投影面垂直，这种平面称为投影面的平行面，具体可分为（）。

A、特殊面B、中心面C、正平面D、侧平面E、水平面正确答案：CDE2、零件有长宽高三个方向的尺寸，主视图上只能反映零件的（）A、高B、前C、长D、都不对E、宽正确答案：AC3、两点的相对位置，是指在三面投影体系中，一个点处于另一个点的（）位置问题。

A、左右B、角度C、前后D、南北E、上下正确答案：ACE4、断面图与剖视图的区别（）A、断面图仅画出被切断处的断面形状B、剖视图仅画出被切断处的断面形状C、左视图D、断面图还须画出可见轮廓线E、剖视图还须画出可见轮廓线正确答案：AE5、Φ50+0.025 表示( )A、最大尺寸是Φ50.025 ㎜B、最大尺寸是Φ50.00 ㎜C、实际尺寸是Φ50 ㎜D、基本尺寸是Φ50 ㎜E、最小尺寸是Φ50.025㎜正确答案：AD6、M２０×2—５g6g—LH表示（）A、细牙B、螺距C、长的旋合长度D、粗牙E、普通螺纹正确答案：ACE7、平面图形的尺寸按其在平面图形中所起的作用，可分为（）。

二、单项选择题1、工程常用的投影法分为两类：中心投影法和（ A ）。

A，平行投影法B，斜投影法C，正投影法D，点投影法2、标题栏一般应位于图纸的（ D ）方位。

A，正上方B，右上方C，左下方D，右下方3、图样中，机件的可见轮廓线用( A )画出。

A粗实线B虚线C细实线，D细点划线4、图样中，机件的不可见轮廓线用( B )画出。

A粗实线B虚线C细实线，D细点划线5、图样中，机件的尺寸线和尺寸界限用( C )画出。

A粗实线B虚线C细实线，D细点划线6、图样中，机件的对称中心线和轴线用( D )画出。

A粗实线B虚线C细实线，D细点划线7、在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，其中1：2为（ C ）比例。

A、原值比例B、放大比例C、缩小比例D、任意比例8、在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，无论采用哪种比例，图样上标注的应是机件的（ C ）尺寸。

A．下料尺寸B、图纸尺寸C、实际尺寸D、中间尺寸9、尺寸标注中的符号：R表示（ B ）。

A，长度 B 半径 C 直径 D 宽度10、尺寸标注中的符号：Φ表示（ C ）。

A，长度 B 半径 C 直径 D 宽度11、在机械制图中选用规定的线型，虚线是用于（ A ）的绘制。

A 不可见轮廓B可见轮廓 C 轴线 D 尺寸线12、在机械制图中选用规定的线型绘图，细点划线用于（ C ）的绘制。

A 不可见轮廓B可见轮廓 C 轴线 D 尺寸线13、在机械制图中选用规定的线型绘图，粗实线线是用于（ B ）的绘制。

A 不可见轮廓B可见轮廓 C 轴线 D 尺寸线14．当直线垂直于投影面时，其投影为一点，这种性质叫（ D ）。

A，类似性 B 真实性C垂直性 D 集聚性15．与一个投影面垂直的直线，一定与其他两个投影面平行，这样的直线称为投影面的（ B ）。

A、平行线 B 垂直线 C 倾斜线D任意位置线16、立体被平面截切所产生的表面交线称为（ B ）。

汽车机械制图考试试题时间：60分钟满分：100分题号一二三四总分得分一、选择题（2分/题，共60分）123456789101112131415 1617181920212223242526272829301.一张A0的图纸可以裁成（）张A4的图纸。

A 2B 4C 8 D162.图样中一角为30°，采用2:1的比例绘制该角时，应将该角绘制成（）。

A 15°B 30°C 60°D 90°3.图样上标注线性尺寸时，尺寸线（）。

A 可以用其它图线代替B不能用其它图线代替C 可以与其他图线重合D 可画在其他图线的延长线上4.绘制机械图样的图线分为粗、细两种，粗线宽度在（）选择。

A0.5~2 B 0.13~0.5 C 0.7~2 D 0.5~0.75.在图线应用中，断裂画法的断裂处边界线的选用（）。

A 只能选用波浪线B 只能选用双折线C 只能选用双点划线D以上均可6.可见轮廓线用（）表示。

A 细实线B 波浪线C 双折线D 粗实线7.机械图样所采用的投影法是（）。

A 中心投影法B 斜投影法C 正投影法D 侧投影法8.三视图没有（）。

A右视图 B 左视图 C 俯视图 D 主视图9.主视图能反映出物体的（）。

A 长度和高度B 长度和宽度C 高度和宽度D 倾斜度10.粉笔盒的三视图为（）。

A 三个大小不同的正方形B 三个大小相同的正方形C 三个大小不同的长方形D 三个大小相同的长方形11.图示物体中，棱边AB是（）。

A 正平线B侧平线C 侧垂线D 一般位置线12.以下是基本体的是（）。

A圆锥 B 齿轮 C 轴承支座 D 螺母13.根据下图，选择正确的E向局部视图是（）。

14.根据上图，选择正确的F向局部视图是（）。

15.在下图中，正确的左视图是（）。

A B C D16.用剖切面局部地剖开机件所得的视图称（）视图。

A 全剖B 半剖C 局部剖D 断面17.局部剖视图选用的是（）剖切面。

《机械制图》试题(适用于2011级机电数控专业中职学生，闭卷考试,满分500分)一、选择题（共70题，每题3分，共210分）1. （5章2节）（1）用剖切面完全地剖开机件所得的视图称（）视图。

（A）全剖 (B)半剖 (C)局部剖 (D)断面（2）用剖切面局部地剖开机件所得的视图称（）视图。

（A）全剖 (B)半剖 (C) 局部剖 (D)断面（3）半剖视图以（）线为对称中心线。

（A）双点画线 (B)虚线 (C)细实线 (D) 细点画线（4）全剖视图选用的是（）剖切面。

（A）单一 (B)几个平行的 (C)几个相交的 (D) 都有可能（5）机件向不平行于任何基本投影面的平面投影所得的视图叫（）。

（A）局部视图 (B) 斜视图 (C)基本视图 (D)向视图（6）在半剖视图中半个视图与半个剖视图的分界线用（）。

（A）粗实线 (B)细实线 (C) 细点画线 (D)波浪线（7）机件具有若干相同结构（如齿、槽等），并按一定规律分布时，只需画出几个完整的结构，其余用（）线连接，并注明该结构的总数。

（A）粗实 (B) 细实 (C)细点画 (D)波浪2. （5章3节）（8）在下图的A-A断面图中，选出正确的断面图（）。

A B C D（9）下图的A-A剖面图中，选出正确的断面图（）。

A B C D3. （5章4节）（10）下面中间的图用的是（）表达方法。

（A）局部剖视图（B）局部放大图（C）局部放大剖视图（D）局部剖视放大图（11）半剖视图选用的是（）剖切面。

（A）单一 (B)几个平行的 (C)几个相交的 (D)其它（12）局部剖视图选用的是（）剖切面。

（A）单一 (B)几个平行的 (C)几个相交的 (D)其它（13）六个基本视图中最常用的是（）视图。

（A）主、右、仰 (B) 主、俯、左 (C)后、右、仰 (D)主、左、仰（14）六个基本视图的投影规律是“主俯仰后：长对正；（）：高平齐；俯左仰右：宽相等。

”（A）主俯仰右 (B)俯左后右 (C) 主左右后 (D)主仰后右（15）在局部剖视图中，视图与剖视部分的分界线用（）。

机械制图试题及答案一、单选题（共50题，每题1分，共50分）1、一直线对另一直线或一平面对另一平面的倾斜程度，称为______。

A、弧度B、锥度C、斜度正确答案：C2、投射线与投影面______的平行投影法称为斜投影法。

A、垂直B、倾斜C、均可正确答案：B3、当圆的直径小于______mm时，可以用细实线代替细点画线。

A、15B、8C、10正确答案：B4、比例中，1 ：5是______比例。

A、缩小比例B、原值比例C、放大比例正确答案：A5、主视图反映物体的上、下和左、______的相对位置关系。

A、前B、右C、后正确答案：B6、尺寸线和尺寸界线用______绘制。

A、粗实线B、细实线C、细虚线正确答案：B7、展开三视图后，原OY轴剪开后，变成了OYH和______。

A、OYNB、OYBC、OYW正确答案：C8、垂直于水平面的直线称为______。

A、铅垂线B、正垂线C、侧垂线正确答案：A9、图样中数字和字母可写成斜体，斜体字与水平基准线约成______。

A、45度B、75度C、30度正确答案：B10、尺寸线和尺寸界线用______画出。

A、细实线B、细虚线C、粗实线正确答案：A11、以下是定形尺寸的______。

A、两者都是B、圆心C、圆的半径正确答案：C12、注写线性尺寸数字时，如尺寸线为水平方向时，尺寸数字规定由______向______书写，字头向上。

A、右，左B、下，上C、上，下D、左，右正确答案：D13、在三视图的展开过程中，水平面绕OX轴向下旋转______。

A、90°B、145°C、45°正确答案：A14、下面属于投影面垂直面的是______。

A、铅垂线B、正平面C、侧垂面正确答案：C15、一般情况下，标题栏位于图纸的______。

A、右上角B、左上角C、右下角D、左下角正确答案：C16、在三视图的展开过程中，______面不动。

A、侧B、正C、水平正确答案：B17、虚线以及各种点画线相交时应恰当地相交于______。

机械制图试题及答案1、剖视图的种类可分为（）视图、（）视图和局部剖视图。

答案：全剖；半剖2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（）角，互相平行，间隔均匀的（）线。

答案：45°;平行细实3、剖切面的种类可分为（）剖切面、（）的剖切面、几个相交的剖切面。

答案：单一；几个平行；4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（）为界，一半画成剖视图，一半画成（）。

答案：对称中心线；视图5、机件的某一部分向基本投影面投影而得的视图称为（）视图，其断裂边界应以（）线表示。

答案：局部视图；波浪6、在局部剖视图中，波浪线不能与轮廓线（），也不能（）轮廓线之外。

答案：重合（叠）；超出7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（），简称（）。

答案：断面图；断面8、画在视图轮廓线之外的断面，称为（）断面；画在视图轮廓线之内的断面，称为（）断面。

答案：移出；重合9、移出断面的轮廓线用（）线绘制；重合断面的轮廓线用（）线绘制。

答案：粗实；细实10、当视图的轮廓线与重合断面的轮廓线（）时，视图的轮廓线仍需完整的画出，不可（）。

答案：重合（叠）；间断11、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为（）图；放大部位用（）线圈出。

答案：局部放大；细实12、肋板、轮辐及薄壁结构，（）剖切时，一律不画剖面线，并用（）线将它们与相邻结构分开。

答案：纵向；粗实13、较长机件采用折断画法后，其长度应按（）标注尺寸，断裂边缘常用（）线画出。

答案：实长；波浪14、按一定规律分布的相同结构，只需画出几个完整的结构，其余用（）线相连或标明中心位置并注明（）。

答案：细实；总数15局部放大图上标注的比例是指（）的线性尺寸与（）相应要素的线性尺寸之比。

答案：放大图形；实际机件、选择题：（每题2分）1、用剖切面完全地剖开机件所得的视图称（）视图。

（A）全剖（B）半剖（C）局部剖（D）断面2、用剖切面局部地剖开机件所得的视图称（）视图。

汽车机械制图考试试题一、选择题（2分/题，共60分）1.图框线用（）画出。

A粗实线 B 细实线 C 虚线 D 点划线2.标题栏位于图纸的（）角。

A 左上B 左下C 右上D右下3.制图中，国家标准规定汉字应写成（）字。

A 楷体B 黑体C 宋体D长仿宋体4.尺寸线用（）绘制。

A 粗实线B 点划线C 虚线D细实线5.尺寸数字一般只标在尺寸线的（）。

A 左端B 右端C 下方或中断处D上方或中断处6.图样比例中属于缩小比例的是（）。

A1:2 B 2:1 C 1:1 D 1:0.57.下列有关侧平面的说法正确的是（）。

A 侧平面平行于H面B 侧平面平行于V面C侧平面平行于W面 D 侧平面垂直于W面8.关于侧垂线的投影规律，下列说法正确的是（）。

A 在H面的投影具有积聚性B 在V面的投影反映实长C 在W面的投影反映实长D 在V面投影与X轴垂直9.左视图能反映的物体的（）。

A 长度和宽度B 宽度和高度C 长度和高度D 长、宽、高10.主视图的选择原则是（）。

A 应选择最容易画的视图作主视图B 应选择表面线条最少的视图作主视图C 应选择最能表达物体形状特征的视图作主视图D 以上都不对11.以下对投影规律的描述哪一项正确（）。

A 主俯视图长对正，主左视图宽相等，俯左视图立平齐B 主俯视图长对正，主左视图高平齐，俯左视图宽相等C 主俯视图立平齐，主左视图长对正，俯左视图宽相等D 主俯视图宽相等，主左视图长对正，俯左视图立平齐12.线面分析法主要应用于以（）为主的形体。

A 叠加B切割 C 相交D重合13.已知物体的正面投影和水平投影，正确的侧面投影是（）。

14.已知物体的正面投影和水平投影，正确的侧面投影是（）。

15.在半剖视图中半个视图与半个剖视图的分界线用（）。

A 粗实线B 细实线C细点划线 D 波浪线16.全剖视图选用的是（）剖切面。

A单一 B 几个平行的 C 几个相交的 D 其它17.六个基本视图中最常用的是（）视图。

汽车机械制图考试试题一选择题（2分/题，共60分）1.国家标准中图纸幅面有（）种。

A 3种B 6种C 5种D 不限2.绘图时，下列线型中不能用作轮廓线的是（）。

A细实线 B 粗实线 C 双点画线 D 虚线3.设计给定的尺寸称为（）。

A基本尺寸 B 实际尺寸 C 极限尺寸 D 作用尺寸4.（）是指制定和贯彻技术标准的全过程。

A 技术标准B 基础标准C标准化 D 标准管理5.图样中标注锥度时，其锥度符号应配置在（）。

A基准线上 B 引出线上 C 轴线上 D 轮廓线上6.下列斜度的标注正确的是（）。

A B C D7.一般情况下,只要知道物体的（）面投影就可以确定物体的空间位置。

A 一B 二C三 D 四8.主视图是从（）观察物体所得到的图形。

A从前向后 B 从上向下 C 从左向右 D 从后向前9.基本视图中，投影关系反映宽相等的两视图是（）。

A 左视图和主视图B 俯视图和主视图C 右视图和后视图D俯视图和左视图10.零件的左视图反映了零件的（）。

A 长和宽度B宽度和高度 C 长度和高度 D 长度、宽度和高度11.下列形体中属于平面立体是（）。

A 球体B 圆柱C 圆锥D棱锥12.由两个或两个以上的基本体组成类似机件的形体称为（）。

A 整体B组合体 C 机体 D 独立体13.根据主、俯视图，正确的左视图是（）。

14.半球上有一圆孔，正确的图形是（）。

15.六个基本视图中最常用的是（）视图。

A 主、右、仰B 主、俯、左C 后、右、仰D 主、左、仰16.零件表达方法中，只画出切断处断面的图形叫（）。

A 局部视图B 斜视图C剖面图 D 剖视图17.向不平行于零件任何基本投影面的平面投影所得到的视图称为（）。

A 旋转视图B 局部视图C斜视图 D 剖视图18.半剖视图以（）线为对称中心线。

A 双点划线B 虚线C 细实线D 细点划线A B C DA B C D19.下图是采用（）画法。

A 简化B 折断C 对称D 示意20.机件具有若干相同结构（如齿、槽等），并按一定规律分布时，只需画出几个完整的结构，其余用（）连接，并注明该结构的总数。
