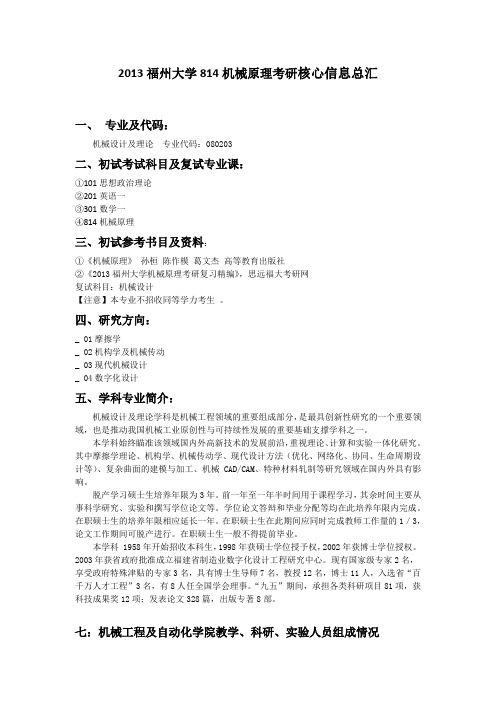

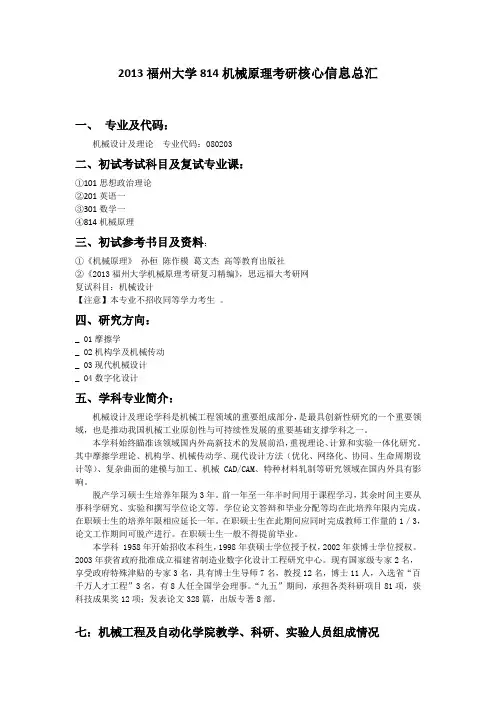

2013福州大学机械原理考研核心信息总汇
2013福州大学814机械原理考研核心信息总汇一、专业及代码：机械设计及理论专业代码：080203二、初试考试科目及复试专业课：①101思想政治理论②201英语一③301数学一④814机械原理三、初试参考书目及资料：①《机械原理》孙桓陈作模葛文杰高等教育出版社②《2013福州大学机械原理考研复习精编》，思远福大考研网复试科目：机械设计【注意】本专业不招收同等学力考生。
四、研究方向：_ 01摩擦学_ 02机构学及机械传动_ 03现代机械设计_ 04数字化设计五、学科专业简介：机械设计及理论学科是机械工程领域的重要组成部分，是最具创新性研究的一个重要领域，也是推动我国机械工业原创性与可持续性发展的重要基础支撑学科之一。
本学科始终瞄准该领域国内外高新技术的发展前沿，重视理论、计算和实验一体化研究。
其中摩擦学理论、机构学、机械传动学、现代设计方法（优化、网络化、协同、生命周期设计等）、复杂曲面的建模与加工、机械CAD/CAM、特种材料轧制等研究领域在国内外具有影响。
脱产学习硕士生培养年限为3年。
前一年至一年半时间用于课程学习，其余时间主要从事科学研究、实验和撰写学位论文等。
学位论文答辩和毕业分配等均在此培养年限内完成。
在职硕士生的培养年限相应延长一年。
在职硕士生在此期间应同时完成教师工作量的1／3，论文工作期间可脱产进行。
在职硕士生一般不得提前毕业。
本学科 1958年开始招收本科生，1998年获硕士学位授予权，2002年获博士学位授权。
2003年获省政府批准成立福建省制造业数字化设计工程研究中心。
现有国家级专家2名，享受政府特殊津贴的专家3名，具有博士生导师7名，教授12名，博士11人，入选省“百千万人才工程”3名，有8人任全国学会理事。
“九五”期间，承担各类科研项目81项，获科技成果奖12项；发表论文328篇，出版专著8部。
七：机械工程及自动化学院教学、科研、实验人员组成情况机械设计及理论硕士生导师：高诚辉姚立纲蓝兆辉朱光宇郭晓宁陈亮杨晓翔王伟刘开昌刘晓敏潘伶高诚辉（男， 1953年9月出生），博士，教授，博士生导师；福州大学机械工程及自动化学院院长，省政协常委，全国模范教师，全国师德先进个人；入选省百千万人才工程，省优秀中青年骨干教师；《机电产品开发与创新》杂志编委；CMES摩擦学学会理事，中国复合材料学会理事，福建省机械工程学会副理事长；现兼任福建省制造业数字化设计工程研究中心主任，福建汽车联合研究所所长，福州大学CAD/CAM研究中心主任。
福州大学----机械设计试题(共三套)
3代表轴承直径系列为中系列；
0代表轴承宽度系列为正常系列，略去；
7代表轴承是角接触球轴承。
2）
3）若 均增加一倍，则P也增加一倍。
因为 所以轴承寿命是原来的 倍
机械设计试题（B）
一、选择填空(每一个空格只能选一个答案,每空1分，本题共24分)
1.在给定的一组滚动轴承中有:6315;N416;3240;7415;1308;3420。其中有( )是重系列的;有( )内径相同;有( )类型相同。
A.五种; B.四种; C.三种; D.二种。
2.按齿根弯曲疲劳强度设计的齿轮传动时,应将 中数值( )代入设计式进行计算。按齿面接触疲劳强度设计直齿轮传动时,应将［σ］H1,或［σ］H2中( )数值代如设计式中进行计算。
A.任何一个; B.较大; C.较小; D.两者平均。
4.采用张紧轮的带传动,如果张紧的目的是为了保持一定的初张力F0,则张紧轮一般应放在松边( )位置上。如果张紧的目的主要是为了增加小带轮的包角α1,则张紧轮应放在松边( )的位置上。
3．图示轴承装置，采用一对7312AC轴承（轴承附加轴向力的计算公式 ），试：
1）写出该轴承代号中各数字所代表的含义是什么？
2）各轴承所受轴向载荷 为多少？
3）若上述轴承所受的载荷及均增加一倍，则轴承寿命与原来相比慢降低多少（是原来的几倍）？
解：1）7312AC轴承：AC—代表接触角 ；
12代表轴承内径60mm；
机械设计试题（A）
专业班级：11机械课程名称：机械设计
一、选择填空(本题共14分，每小题2分)
1．在进行疲劳强度计算时，其极限应力应为材料的______。
（1）屈服点（2）疲劳极限（3）强度极限（4）弹性极限
2．两圆柱体相接触，接触面为矩形，接触面宽度中线处最大接触应力 与载荷 的关系为 ∝______。
0代表轴承宽度系列为正常系列，略去；
7代表轴承是角接触球轴承。
2）
3）若 均增加一倍，则P也增加一倍。
因为 所以轴承寿命是原来的 倍
机械设计试题（B）
一、选择填空(每一个空格只能选一个答案,每空1分，本题共24分)
1.在给定的一组滚动轴承中有:6315;N416;3240;7415;1308;3420。其中有( )是重系列的;有( )内径相同;有( )类型相同。
A.五种; B.四种; C.三种; D.二种。
2.按齿根弯曲疲劳强度设计的齿轮传动时,应将 中数值( )代入设计式进行计算。按齿面接触疲劳强度设计直齿轮传动时,应将［σ］H1,或［σ］H2中( )数值代如设计式中进行计算。
A.任何一个; B.较大; C.较小; D.两者平均。
4.采用张紧轮的带传动,如果张紧的目的是为了保持一定的初张力F0,则张紧轮一般应放在松边( )位置上。如果张紧的目的主要是为了增加小带轮的包角α1,则张紧轮应放在松边( )的位置上。
3．图示轴承装置，采用一对7312AC轴承（轴承附加轴向力的计算公式 ），试：
1）写出该轴承代号中各数字所代表的含义是什么？
2）各轴承所受轴向载荷 为多少？
3）若上述轴承所受的载荷及均增加一倍，则轴承寿命与原来相比慢降低多少（是原来的几倍）？
解：1）7312AC轴承：AC—代表接触角 ；
12代表轴承内径60mm；
机械设计试题（A）
专业班级：11机械课程名称：机械设计
一、选择填空(本题共14分，每小题2分)
1．在进行疲劳强度计算时，其极限应力应为材料的______。
（1）屈服点（2）疲劳极限（3）强度极限（4）弹性极限
2．两圆柱体相接触，接触面为矩形，接触面宽度中线处最大接触应力 与载荷 的关系为 ∝______。
福州大学机械考研题目及答案
福州大学机械考研题目及答案福州大学作为中国东南沿海的一所重点大学，其机械工程专业在全国范围内享有较高的声誉。
考研题目及答案的生成需要结合专业知识和考试大纲，以下是一些模拟的考研题目及答案示例：题目一：简述机械设计中的可靠性设计原则。
答案：可靠性设计是机械设计中的一个重要环节，其原则主要包括以下几点：1. 冗余设计：通过增加备用部件或系统，提高整体的可靠性。
2. 容错设计：设计时考虑到可能出现的错误，并采取措施减少错误对系统的影响。
3. 模块化设计：将复杂的系统分解为独立的模块，便于维护和升级。
4. 标准化设计：采用标准化的部件和接口，减少设计和制造的复杂性。
5. 环境适应性设计：考虑产品在使用环境中可能遇到的各种条件，如温度、湿度等，确保机械的稳定运行。
题目二：请解释什么是有限元分析，并简述其在机械工程中的应用。
答案：有限元分析是一种数值计算方法，它通过将连续的物理问题离散化成有限数量的小单元，对每个单元进行局部分析，然后通过组装这些单元来求解整个系统的行为。
在机械工程中，有限元分析广泛应用于：1. 结构分析：计算结构在不同载荷下的应力、应变分布。
2. 热分析：模拟热传递过程，预测温度场分布。
3. 流体动力学分析：研究流体在管道或容器中的流动特性。
4. 非线性分析：处理材料非线性、几何非线性或接触非线性问题。
5. 优化设计：通过分析结果指导设计优化，提高产品性能。
题目三：阐述机械制造过程中的质量控制的重要性及其实施方法。
答案：机械制造过程中的质量控制对于确保产品符合设计要求和用户需求至关重要。
其重要性体现在：1. 保证产品性能：通过质量控制确保产品达到预期的工作性能。
2. 降低成本：及时发现并纠正生产过程中的错误，减少废品和返工。
3. 提高用户满意度：高质量的产品能够提升用户对品牌的信任和满意度。
4. 符合法规要求：确保产品符合相关的安全和环保标准。
实施方法包括：1. 制定质量标准：明确产品的质量要求和验收标准。
福州大学机械工程考研专业课真题卷-机械原理
第5页共9页
得分 评 卷 人 九、图示轮系中，
人
Z1=Z2=20，Z4=Z5 =30，
所有齿轮传动均为标
准齿轮传动，齿轮 4 的转速 n4=2000r/min，
2
5
方向如图，求：
(12 分)
1)齿轮 3、6 的齿数 Z3、Z6。
2)齿轮 1 的转速 n1 的大小和方向。
1
4
n4
3
6
得分 评 卷 人
人
十、是非题(正确论述的打“+”，否则打“-”) (10分)
1、只要运动链的自由度为 1，该运动链就有确定的相对运动。(
)
2、只要选择合适的构件为机架，曲柄摇杆机构一定可以转变为双曲柄机构。
(
)
3、正传动中的两个啮合齿轮，其变位系数一定满足 x1+ x2>0。(
)
4、基本参数 m、α、ha*、c*均为标准，且分度圆上的齿厚与齿槽宽相等的直齿
③摇杆的角行程 . ④在曲柄AB匀速转动过程中，会出现死点位置吗？
2
A
1
B
C
3
D
4
得分
评卷人
七．在偏置曲柄滑块机构中，曲柄AB是原动件。曲柄AB 与滑块上的F点的两组对应位块到达左极限位置。试作图求出滑块上铰链
点C的第二个位置C2. （要求保留完整作图线） （8分）
B2
A
F1
F2
B1
第4页共9页
得分 评 卷 人 八．在一对正常齿制渐开线外啮合直齿圆柱齿轮传动中，
人
已知Z1=20，Z2=40，m=2mm，α=20°， ha* =1，C*=0.25，
df1=37.0mm，S2=2.413652185mm，试问：
福州大学2013-2014上_机械设计基础A卷
教师注意事项：如果整门课程由一个教师评卷的，只需在累分人栏目签名，题首的评卷人栏目 可不签名
一 判断题（正确的打√，错误的打×，每小题 2 分，共 20 分）
得分 评卷人
( )1.自由度等于 2 的机构中,各构件之间还可能具有确定的相对运动。 ( )2.在偏置曲柄滑块机构中,若以曲柄为原动件,最大压力角max出现在曲柄与 连杆相垂直的位置。 ( )3.四杆机构有无死点位置与哪一个构件为原动件无关。 ( )4.对于单圆销普通外槽轮机构,若拨销盘等速转动，一个运动循环内从动件静 止的时间总是大于运动的时间。 ( )5.链传动的瞬时传动比恒等于两个链轮齿数的反比。 ( )6.一对圆柱齿轮传动中，大齿轮齿宽应比小齿轮大。 ( )7.凸轮机构中，若从动件以余弦加速度运动规律运动，会产生柔性冲击。 ( )8.滑块联轴器可以允许两轴之间的径向误差，用于低速场合。 ( )9.带传动中，增大带轮直径可减少带的根数。 ( )10.圆锥滚子轴承只能承受径向载荷。
得分 评卷人
第5页共9页
七 （8 分）如图所示为三个普通螺栓连接,该连接承受横向载荷 FΣ =5000N,可靠
性系数 C=1.2,接合面间的摩擦系数 f = 0.12,试求螺栓所需的最小预紧力 F0 若三 个螺栓均为 M10（小径 d1 8.376 mm ，中径 d2 9.026 mm ，），材料为 Q235 钢，
A. 相交成90°
B. 相交成任一角度
C. 空间交叉垂直
D. 平行
9. 为了两个齿轮能正确啮合,它们必须相同的是_______。
A. 直径 B. 齿距 C. 齿宽 D. 齿数
10. 普通平键联接中，键的截面宽度 b 和高度 h 主要取决于___________。
A.传递的扭矩 T B.轴和孔的直径 d C.转速 n D.功率 P
一 判断题（正确的打√，错误的打×，每小题 2 分，共 20 分）
得分 评卷人
( )1.自由度等于 2 的机构中,各构件之间还可能具有确定的相对运动。 ( )2.在偏置曲柄滑块机构中,若以曲柄为原动件,最大压力角max出现在曲柄与 连杆相垂直的位置。 ( )3.四杆机构有无死点位置与哪一个构件为原动件无关。 ( )4.对于单圆销普通外槽轮机构,若拨销盘等速转动，一个运动循环内从动件静 止的时间总是大于运动的时间。 ( )5.链传动的瞬时传动比恒等于两个链轮齿数的反比。 ( )6.一对圆柱齿轮传动中，大齿轮齿宽应比小齿轮大。 ( )7.凸轮机构中，若从动件以余弦加速度运动规律运动，会产生柔性冲击。 ( )8.滑块联轴器可以允许两轴之间的径向误差，用于低速场合。 ( )9.带传动中，增大带轮直径可减少带的根数。 ( )10.圆锥滚子轴承只能承受径向载荷。
得分 评卷人
第5页共9页
七 （8 分）如图所示为三个普通螺栓连接,该连接承受横向载荷 FΣ =5000N,可靠
性系数 C=1.2,接合面间的摩擦系数 f = 0.12,试求螺栓所需的最小预紧力 F0 若三 个螺栓均为 M10（小径 d1 8.376 mm ，中径 d2 9.026 mm ，），材料为 Q235 钢，
A. 相交成90°
B. 相交成任一角度
C. 空间交叉垂直
D. 平行
9. 为了两个齿轮能正确啮合,它们必须相同的是_______。
A. 直径 B. 齿距 C. 齿宽 D. 齿数
10. 普通平键联接中，键的截面宽度 b 和高度 h 主要取决于___________。
A.传递的扭矩 T B.轴和孔的直径 d C.转速 n D.功率 P
福州大学机械工程考研专业课真题卷-机械设计基础(1)
B1
B
B
A
A
B2
快速(向右) C2 C3
I n1 2
C
律
H
C
I I I I I
4、图示轮系中，已知 Z1=Z1’=Z2=20，Z3=60，Z4=25，Z5=70，求传动比 i16。（10 分）
☆ ☆ ☆
五、结构改错题（12 分） 某人将齿轮轴系结构设计成图示结构，已知轴承采用油润滑，试用圆圈指明该设计 结构的不合理或错误之处八处以上，并简要说明其不合理或错误的原因，不用修改。
共
4
页第
3
页
共☆ ☆ ☆
5、 图示某轴采用角接触球轴承支撑， 已知轴承 1 和 2 的径向载荷分别为 Fr1=4000N， Fr2=2000N，轴向载荷 FA=1030N，轴承内部轴向载荷的计算式为 Fs=0.7Fr。试确 定轴承 1 和 2 所受的总轴向载荷。 （8 分）
1 FA
2
Fr
Fr
2
请
3、图示为偏置曲柄滑块机构的机构运动简图，曲柄为主动件，试在图中标示出： ①滑块行程H； ②机构的极位夹角θ； （6分） ③滑块快速行程方向为向(左)(右)； ④机构的最大压力角αmax。
☆ ☆ ☆
7、双头螺柱联接用于两被联接件中一个较薄、一个较厚，薄的开通孔，厚的开螺 纹盲孔，且用在经常拆卸场合。 （ ） 8、相同标准模数、相同齿数的斜齿轮与直齿轮，具有相同的齿形系数。 （ ） 9、带传动布置时，通常是松边在上，紧边在下。 （ ） 10、滚动轴承在其额定寿命内失效的概率是 90%。( ) 三、填空题（在空白处填上合适的内容，每小题 1 分，共 10 分） 1、平面连杆机构是若干个构件(且大部分构件是杆)通过__________组成的平面机 构。 2、对于直动从动件盘形凸轮机构而言，凸轮的基圆半径越大，则机构的压力角将 ___________。 3、蜗杆传动的标准参数在____________位置上。 4、齿数不等的两啮合齿轮，啮合时的两接触应力关系是________________。 5、被联接件受横向载荷作用的普通螺栓联接，螺栓所受的应力是__________。 6、某普通 V 带传动中，已知传递的功率为 10kW，带速为 10m/s,紧边拉力为松边 拉力的两倍，则紧边拉力为__________N。 7、代号为 7213/P6 滚动轴承，其内径大小为____________mm。 8、主要承受扭矩作用的轴称为___________轴。 9、牙嵌式离合器的牙型有三角形、梯形、锯齿形，最常用的牙型是_________。 10、闭式软齿面齿轮传动的主要失效形式是______________。 四、分析计算题（6 题共 48 分） 1、计算图示机构的自由度，若存在复合铰链、局部自由度和虚约束请在图上明确 指出。 （6 分）
B
B
A
A
B2
快速(向右) C2 C3
I n1 2
C
律
H
C
I I I I I
4、图示轮系中，已知 Z1=Z1’=Z2=20，Z3=60，Z4=25，Z5=70，求传动比 i16。（10 分）
☆ ☆ ☆
五、结构改错题（12 分） 某人将齿轮轴系结构设计成图示结构，已知轴承采用油润滑，试用圆圈指明该设计 结构的不合理或错误之处八处以上，并简要说明其不合理或错误的原因，不用修改。
共
4
页第
3
页
共☆ ☆ ☆
5、 图示某轴采用角接触球轴承支撑， 已知轴承 1 和 2 的径向载荷分别为 Fr1=4000N， Fr2=2000N，轴向载荷 FA=1030N，轴承内部轴向载荷的计算式为 Fs=0.7Fr。试确 定轴承 1 和 2 所受的总轴向载荷。 （8 分）
1 FA
2
Fr
Fr
2
请
3、图示为偏置曲柄滑块机构的机构运动简图，曲柄为主动件，试在图中标示出： ①滑块行程H； ②机构的极位夹角θ； （6分） ③滑块快速行程方向为向(左)(右)； ④机构的最大压力角αmax。
☆ ☆ ☆
7、双头螺柱联接用于两被联接件中一个较薄、一个较厚，薄的开通孔，厚的开螺 纹盲孔，且用在经常拆卸场合。 （ ） 8、相同标准模数、相同齿数的斜齿轮与直齿轮，具有相同的齿形系数。 （ ） 9、带传动布置时，通常是松边在上，紧边在下。 （ ） 10、滚动轴承在其额定寿命内失效的概率是 90%。( ) 三、填空题（在空白处填上合适的内容，每小题 1 分，共 10 分） 1、平面连杆机构是若干个构件(且大部分构件是杆)通过__________组成的平面机 构。 2、对于直动从动件盘形凸轮机构而言，凸轮的基圆半径越大，则机构的压力角将 ___________。 3、蜗杆传动的标准参数在____________位置上。 4、齿数不等的两啮合齿轮，啮合时的两接触应力关系是________________。 5、被联接件受横向载荷作用的普通螺栓联接，螺栓所受的应力是__________。 6、某普通 V 带传动中，已知传递的功率为 10kW，带速为 10m/s,紧边拉力为松边 拉力的两倍，则紧边拉力为__________N。 7、代号为 7213/P6 滚动轴承，其内径大小为____________mm。 8、主要承受扭矩作用的轴称为___________轴。 9、牙嵌式离合器的牙型有三角形、梯形、锯齿形，最常用的牙型是_________。 10、闭式软齿面齿轮传动的主要失效形式是______________。 四、分析计算题（6 题共 48 分） 1、计算图示机构的自由度，若存在复合铰链、局部自由度和虚约束请在图上明确 指出。 （6 分）
福州大学814机械原理与机械设计2002-2009年(04年含答案)考研专业课历年真题汇编
C1
C2
A
共7页 第3页
7．（15 分）图示为滚子摆动从动件盘形凸轮机构，凸轮实际廓线由两段直线和 四段圆弧组成，圆弧的圆心分别是 O、C、D。试作图绘出： 1）凸轮的理论廓线和基圆； 2）凸轮的推程角1、远休止角2、回程角3、和近休止角4。 3）从动件的角行程max 和机构在图示位置的压力角。
共6页 第1页
3．（10分）作图标示出下图所示机构的全部速度瞬心位置。
4. （10 分） 对于图示机构，试用作图法：
13） 14） 15） 16）
17）
标出机构的最小传动角min； 标出机构在图示位置的压力角； 求该机构从动件的角行程 φmax 求该机构的极位夹角 θ；
该机构是否会出现死点位置？
力角αa2、齿顶圆处渐开线曲率半径ρa2 .
9．（20 分）图示轮系中，Z1=30，Z2=30，Z3=25，Z4=25，Z5=50，Z6=50， Z7=40，Z8=20，n1=1000r/min，方向如图所示。求构件 9 的转速大小及方向。

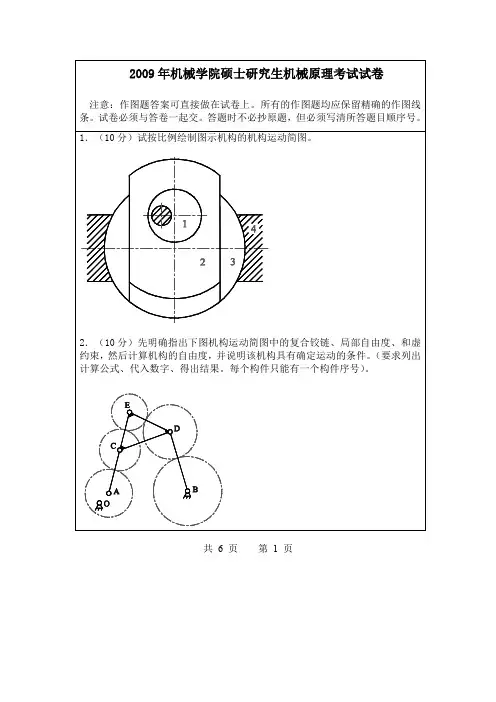

2009 年机械学院硕士研究生机械原理考试试卷
注意：作图题答案可直接做在试卷上。所有的作图题均应保留精确的作图线 条。试卷必须与答卷一起交。答题时不必抄原题，但必须写清所答题目顺序号。 1．（10 分）试按比例绘制图示机构的机构运动简图。
2．（10 分）先明确指出下图机构运动简图中的复合铰链、局部自由度、和虚 约束，然后计算机构的自由度，并说明该机构具有确定运动的条件。（要求列出 计算公式、代入数字、得出结果。每个构件只能有一个构件序号）。
SUB RRP(M, YB, L, YA, VAY, AAY, QAB, WAB, EAB) SUB RRP1(M, XB, L, XA, VAX, AAX, QAB, WAB, EAB) SUB RPR(M, XA, YA, VAX, VAY, AAX, AAY, XC, YC, VCX, VCY, ACX,

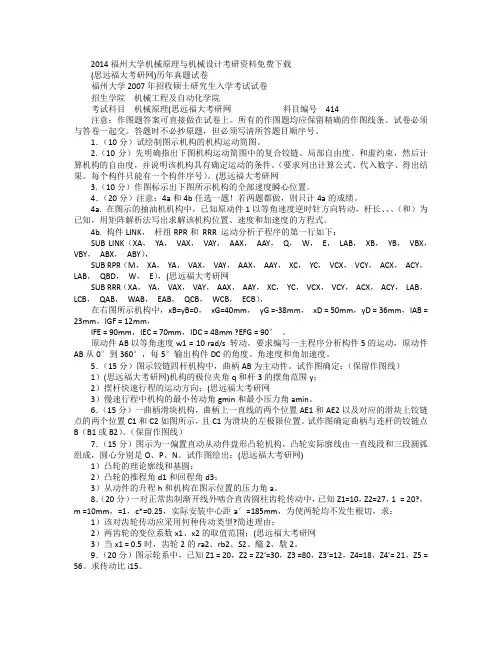

福州大学机械原理与机械设计考研资料免费下载
2014福州大学机械原理与机械设计考研资料免费下载(思远福大考研网)历年真题试卷福州大学2007年招收硕士研究生入学考试试卷招生学院机械工程及自动化学院考试科目机械原理(思远福大考研网科目编号414注意：作图题答案可直接做在试卷上。
所有的作图题均应保留精确的作图线条。
试卷必须与答卷一起交。
答题时不必抄原题，但必须写清所答题目顺序号。
1．（10分）试绘制图示机构的机构运动简图。
2.（10分）先明确指出下图机构运动简图中的复合铰链、局部自由度、和虚约束，然后计算机构的自由度，并说明该机构具有确定运动的条件。
（要求列出计算公式、代入数字、得出结果。
每个构件只能有一个构件序号）。
(思远福大考研网3.（10分）作图标示出下图所示机构的全部速度瞬心位置。
4．（20分）注意：4a和4b任选一题！若两题都做，则只计4a的成绩。
4a. 在图示的抽油机机构中，已知原动件1以等角速度逆时针方向转动，杆长、、、（和）为已知，用矩阵解析法写出求解该机构位置、速度和加速度的方程式。
4b. 构件LINK，杆组RPR和RRR 运动分析子程序的第一行如下：SUB LINK（XA，YA，VAX，VAY，AAX，AAY，Q，W，E，LAB，XB，YB，VBX，VBY，ABX，ABY），SUB RPR（M，XA，YA，VAX，VAY，AAX，AAY，XC，YC，VCX，VCY，ACX，ACY，LAB，QBD，W，E），(思远福大考研网SUB RRR（XA，YA，VAX，VAY，AAX，AAY，XC，YC，VCX，VCY，ACX，ACY，LAB，LCB，QAB，WAB，EAB，QCB，WCB，ECB），在右图所示机构中，xB=yB=0，xG=40mm，yG =-38mm，xD = 50mm，yD = 36mm，lAB = 23mm，lGF = 12mm，lFE = 90mm，lEC = 70mm，lDC = 48mm ?EFG = 90°。
2013年机械原理考研试题及其答案@
一、选择题：本题共10个小题，每小题2分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的。
把所选项前的字母填在题后的括号内。
1．在一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为【】A．轮齿疲劳折断 B. 齿面疲劳点蚀C．齿面胶合 D. 齿面塑性变形2．带传动在工作时产生弹性滑动，是由于【】A．包角α太小 B. 初拉力F0太小C．紧边与松边拉力不等 D. 传动过载3．在下列四种型号的滚动轴承中，只能承受径向载荷的是【】A．6208 B. N208 C. 3208 D. 52084．下列四种螺纹中，自锁性能最好的是【】A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹5．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为【】A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q6．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指【】A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值7．普通平键接联采用两个键时，一般两键间的布置角度为【】A．90° B. 120° C.135° D.180°8．V带在减速传动过程中，带的最大应力发生在【】A．V带离开大带轮处 B. V带绕上大带轮处C．V带离开小带轮处 D. V带绕上小带轮处9．对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是【】A．拉力 B.扭矩C．压力 D.拉力和扭矩10．滚子链传动中，链节数应尽量避免采用奇数，这主要是因为采用过渡链节后【】A．制造困难 B.要使用较长的销轴C．不便于装配 D.链板要产生附加的弯曲应力二、填空题：本大题共10个小题，每空1分，共20分。
把答案填在题中横线上。
1．轴如按受载性质区分，主要受的轴为心轴，主要受的轴为传动轴。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
试题编号：（机械原理与机械设计）
考生注意：本试卷共两部分，满分150分。
考试时间为3小时；
所有答案均写在答题纸上（注明题号），在此答题
一律无效。
机械原理部分（75分）
一．选择题（共20分）
1. 在机械中,因构件作变速运动而产生的惯性力 。
(A)一定是驱动力； (B)一定是阻力；
(C)在原动机中是驱动力,在工作机中是阻力；
(D)无论在什么机器中，它都有时是驱动力,有时是阻力。
2. 齿轮的渐开线形状取决于它的 直径。
(A)齿顶圆； (B)分度圆； (C)基圆； (D)齿根圆。
3.
只有一个柱销的外槽轮机构,槽轮运动的时间和停歇的时间之比 。
(A)大于1； (B)等于1； (C)小于1
4. 为保证一对渐开线齿轮连续传动，应使实际啮合线长度 基圆齿距。
(A)大于等于； (B) 小于等于； (C)小于。
5. 增加斜齿轮传动的螺旋角，将引起 。
(A)重合度减小，轴向力增加； (B)重合度减小，轴向力减小；
(C)重合度增加，轴向力减小； (D)重合度增加，轴向力增加。
6． 一对渐开线齿轮啮合传动时，两齿廓间 。
(A)保持纯滚动； (B)各处均有相对滑动；
(C)除节点外各处均有相对滑动。
２０１３年福州大学硕士研究生入学考试试题
８１４
7. 当凸轮基圆半径相同时，采用适当的偏置式从动件可以 凸轮机构推程的压力角。
(A)减小； (B)增加； (C)保持原来
8. 齿轮经过正变位修正后，其分度圆同未修正时相比，是 。
(A)增大； (B)减少； (C)相同。
9. 蜗杆传动中心距计算公式为 。
(A ）m(z 1+z 2) ( B ）m(z 1+z 2)/2 (C ）(d 1+d 2)/2 (D ）(d 1+d 2)
10. 直动平底从动件盘形凸轮机构的压力角 。
(A ）永远等于； (B ）等于常数；
(C ）随凸轮转角而变化。
二.判断题（10分）
1.选择凸轮机构的滚子半径
r T 时要考虑凸轮理论廓线曲率半径ρ。
（ ）
2.双摇杆机构是平面连杆机构的一种。
（ ）
3.凸轮机构从动件不能实现间歇运动。
（ ）
4.Ⅲ级机构中不存在Ⅱ级杆组。
（ ）
5.机构处于死点时传动角为00。
（ ）
6.斜齿轮传动的轴面重合度计算公式为εβ=Bsinβ/(πm t )。
（ ）
7.行星轮系的传动效率与轮系传动比无关。
（ ）
8.圆锥齿轮的当量齿数为zcosδ（δ为分度圆锥角）。
（ ）
9.采用变位齿轮的目的只是为了避免根切。
（ ）
10.机构具有确定运动的条件是:机构自由度等于1. （ ）三．图示机构已知各杆长度，
m/s 。
v A 11=试用相对运动图解法求构件3的角速度。
(
ω3要求：写出矢量方程式，绘出速度多边形，)（5分）
四. 在铰链四杆机构中，已知mm ，mm ，l AB =30l BC =110mm ， mm ，构件 1为原动件。
(5分)
l CD =80l AD =120（1）用作图法求出最小传动角；
γmin （2）当固定构件1时，将获得何种机构？
m/mm
五.
图示偏心圆盘凸轮机构，圆盘半径R =50mm ，偏心距e =25mm ，凸轮顺时针方向转过时。
（10分）
90 试问：
（1）在该位置时，凸轮机构的压力角为多大？
（2）在该位置时，从动件的位移为多大？该凸轮机构从动件的行程h 等于多少？
六. 齿轮计算
已知一对外啮合渐开线直齿（正常齿制）圆柱标准齿轮传动，已知i 12=2，z 1=20，m =10 mm ，α＝20︒， （15分）试求
（1）实际啮合线段(
按比例作图，并标出必要的参数和符号)（10分）
（2） 回答下列问题(把不对的划去)：当中心距加大∆a =5 mm 时
1. 节圆半径r'( 变大，变小，不变)；（1分）
2. 分度圆半径r (变大，变小，不变)。
（1分）
3. 啮合角α'( 变大，变小，不变)。
（1分）
(3) 能否用标准斜齿圆柱齿轮传动来实现( 能，不
能)。
（2分）
七.在图示轮系中，齿轮均是正确安装的标准齿轮
，轮1的转动方向如图示,已知各轮齿数为z 1=20、z 2=25、z 3=70、z 4=25、z 5=20、z 6=65,试求传动比i ⅠⅡ 。
（10分）
机械设计部分 （75分）
一．单项选择题（共10分）
1.一对相啮合的圆柱齿轮z 2＞z 1、b 1＞b 2，其接触应力的大小为： 。
(A).σH1>σH2 (B).σH1=σH2 (C).σH1<σH2
2.按齿轮弯曲强度的设计式中，应带入 3
211][2F S F d Y Y Y Z KT m σφε⋅≥。
(A). (B). (C).与中小者 1
11][F S F Y Y σ222][F S F Y Y σ111][F S F Y Y
σ222][F S F Y Y σ(D).与中大者
111][F S F Y Y σ222][F S F Y Y σ
3 .
在载荷不平稳且具有较大的冲击和振动的场合，一般宜选用联轴器。
(A). 刚性 (B).弹性 (C).无弹性元件的挠性 (D).安全
4. 材料为20Cr的硬齿面齿轮，适宜的热处理是。
(A)．整体淬火 (B). 渗碳淬火 (C). 调质 (D). 表面淬火
5. 平键的剖面尺寸通常根据来选择。
(A).传动转矩的大小(B).传递功率的大小
(C).轮毂的长度 (D).轴的直径
6. 自行车前车轮轴是 。
(A). 心轴 (B). 转轴 (C). 传动轴
7. 当轴上安装的零件要承受轴向力时，采用
来进行轴向固定时，所能承受的轴向力较大。
(A)．圆螺母 (B).紧定螺钉 (C).弹性当圈
8. 带传动（齿形带传动除外）不能保证精确传动比的原因是。
(A). 带容易变形和磨损 (B). 带在带轮上打滑
(C). 带的弹性滑动 (D). 带的材料不遵从虎克定律
9.
直齿圆柱齿轮传动中，在齿轮材料、齿宽和齿数相同的情况下，当增大模数时，轮齿的弯曲强度。
(A). 降低 (B).不变 (C).提高
10.
按基本额定动载荷通过计算选用的滚动轴承，在预定使用期限内，其失效概率最大为。
(A).1% (B).5% (C).10% (D).50%
二.填空题（每空1分，共10分）
1.链传动的传动比是不变的，而传动比是变化的。
2.滚动轴承部件一端固定、一端游动式，适用于温升较
，轴较处。
3.滚动轴承内圈与轴颈的配合采用制。
4.润滑油的粘度随温度升高而。
5. 螺纹升角ψ增大，则螺纹联接的自锁性，传动的效率。
6. 在链传动中，链的节距、链轮的齿数
，则传动的动载荷增大。
三.简答题（20分）
1.在设计带传动中，为什么要限制小带轮的最小直径？
2.对滑动轴承材料有哪些主要要求？说出两种常用滑动轴承材料名称。
3.试说明在螺栓联接中弹簧垫圈的作用是什么？在什么情况下需要使用？
4.
图示为V带传动，在图上标出紧边和松边；并写出最大应力计算公式。
5.蜗杆传动的主要失效形式是什么？
四.
试分析下图所示蜗杆传动中各轴的回转方向、蜗轮轮齿的螺旋方向及蜗杆、蜗轮所受各力的作用位置及方向。
（10分）
五.一深沟球轴承，其基本额定动载荷C=20kN，承受的径向力Fr=4kN，载荷平稳，转速n=960r/min，室温下工作，试求该轴承的基本额定寿命，并说明能达到或超过此寿命的概率。
（10分）六.
单级斜齿圆柱齿轮减速器低速轴轴系结构布局和尺寸如图示，试完成该图。
（10分）
要求：
（1）采用双支点单向固定，法兰盘端盖，毛毡密封；
（2）选用一对深沟球轴承（脂润滑）如图示并安装在宽度为L的箱座上；
（3）齿轮位于两轴承中间，半联轴器位于轴端；
（4）保证轴上零件的定位、固定及轴系的定位和拆装要求；（5）固定螺钉只画中心线。
