武汉科技大学2017年机械原理考研试卷参考答案

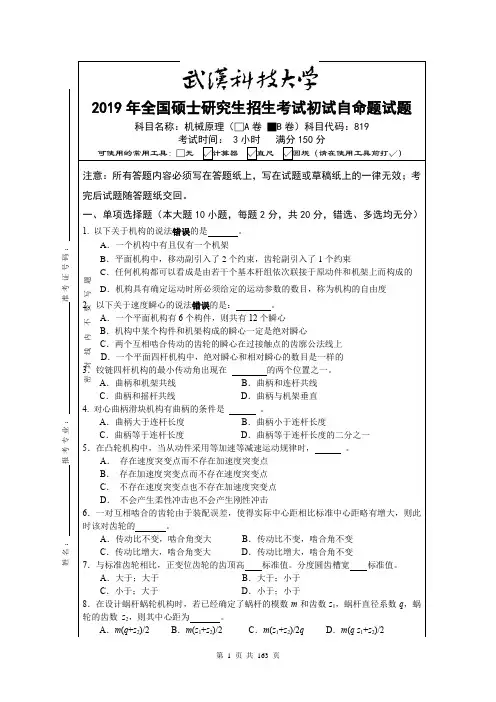

第 1 页 共 163 页 姓名：报考专业： 准考证号码： 密封线内不要写题 2019年全国硕士研究生招生考试初试自命题试题 科目名称：机械原理（□A 卷 ■B 卷）科目代码：819 考试时间： 3小时 满分150分 可使用的常用工具：□无 √计算器 √直尺 √圆规（请在使用工具前打√） 注意：所有答题内容必须写在答题纸上，写在试题或草稿纸上的一律无效；考完后试题随答题纸交回。

一、单项选择题（本大题10小题，每题2分，共20分，错选、多选均无分） 1. 以下关于机构的说法错误的是 。

A ．一个机构中有且仅有一个机架 B ．平面机构中，移动副引入了2个约束，齿轮副引入了1个约束 C ．任何机构都可以看成是由若干个基本杆组依次联接于原动件和机架上而构成的 D ．机构具有确定运动时所必须给定的运动参数的数目，称为机构的自由度 2．以下关于速度瞬心的说法错误的是： 。

A ．一个平面机构有6个构件，则共有12个瞬心 B ．机构中某个构件和机架构成的瞬心一定是绝对瞬心 C ．两个互相啮合传动的齿轮的瞬心在过接触点的齿廓公法线上 D ．一个平面四杆机构中，绝对瞬心和相对瞬心的数目是一样的 3．铰链四杆机构的最小传动角出现在 的两个位置之一。

A ．曲柄和机架共线 B ．曲柄和连杆共线 C ．曲柄和摇杆共线 D ．曲柄与机架垂直 4. 对心曲柄滑块机构有曲柄的条件是 。

A ．曲柄大于连杆长度 B ．曲柄小于连杆长度 C ．曲柄等于连杆长度 D ．曲柄等于连杆长度的二分之一 5．在凸轮机构中，当从动件采用等加速等减速运动规律时， 。

A ． 存在速度突变点而不存在加速度突变点 B ． 存在加速度突变点而不存在速度突变点 C ． 不存在速度突变点也不存在加速度突变点 D ． 不会产生柔性冲击也不会产生刚性冲击 6．一对互相啮合的齿轮由于装配误差，使得实际中心距相比标准中心距略有增大，则此时该对齿轮的 。

A ．传动比不变，啮合角变大 B ．传动比不变，啮合角不变 C ．传动比增大，啮合角变大 D ．传动比增大，啮合角不变 7．与标准齿轮相比，正变位齿轮的齿顶高 标准值。

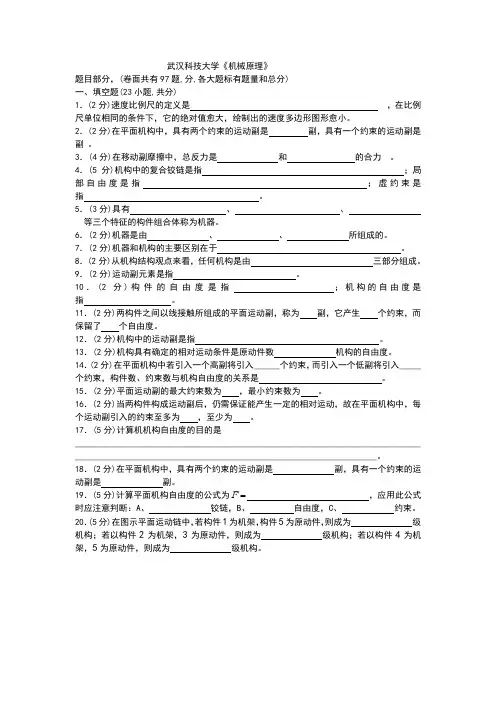

武汉科技大学《机械原理》题目部分，(卷面共有97题,468.0分,各大题标有题量和总分)一、填空题(23小题,共64.0分)1．(2分)速度比例尺的定义是，在比例尺单位相同的条件下，它的绝对值愈大，绘制出的速度多边形图形愈小。

2．(2分)在平面机构中，具有两个约束的运动副是副，具有一个约束的运动副是副。

3．(4分)在移动副摩擦中，总反力是和的合力。

4．(5分)机构中的复合铰链是指；局部自由度是指；虚约束是指。

5．(3分)具有、、等三个特征的构件组合体称为机器。

6．(2分)机器是由、、所组成的。

7．(2分)机器和机构的主要区别在于。

8．(2分)从机构结构观点来看，任何机构是由三部分组成。

9．(2分)运动副元素是指。

10．(2分)构件的自由度是指；机构的自由度是指。

11．(2分)两构件之间以线接触所组成的平面运动副，称为副，它产生个约束，而保留了个自由度。

12．(2分)机构中的运动副是指。

13．(2分)机构具有确定的相对运动条件是原动件数机构的自由度。

14．(2分)在平面机构中若引入一个高副将引入______个约束，而引入一个低副将引入_____个约束，构件数、约束数与机构自由度的关系是。

15．(2分)平面运动副的最大约束数为，最小约束数为。

16．(2分)当两构件构成运动副后，仍需保证能产生一定的相对运动，故在平面机构中，每个运动副引入的约束至多为，至少为。

17．(5分)计算机机构自由度的目的是_______________________________________________________________________________ _____________________________________________________________________。

18．(2分)在平面机构中，具有两个约束的运动副是副，具有一个约束的运动副是副。

19．(5分)计算平面机构自由度的公式为F ，应用此公式时应注意判断：A、铰链，B、自由度，C、约束。

机械原理课后习题参考答案机械原理课程组编武汉科技大学机械自动化学院习题参考答案第二章 机构的结构分析2-2 图2-38所示为一简易冲床的初拟设计方案。

设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构将使冲头443512解答：原机构自由度F=3⨯3- 2⨯4-1 = 0，不合理 ， 改为以下几种结构均可：2-3 图2-3936为连杆；7为齿轮及偏心轮；8为机架；9为压头。

试绘制其机构运动简图，并计算其自由度。

O齿轮及偏心轮ωA齿轮及凸轮BEFDC压头机架连杆滑杆滑块摆杆滚子解答：n=7; P l =9; P h =2，F=3⨯7-2 ⨯9-2 = 12-6 试计算图2-42所示凸轮—连杆组合机构的自由度。

解答：a) n=7; P l =9; P h =2，F=3⨯7-2 ⨯9-2 =1 L 处存在局部自由度，D 处存在虚约束b) n=5; P l =6; P h =2，F=3⨯5-2 ⨯6-2 =1 E 、B 处存在局部自由度，F 、C 处存在虚约束b)a)A EMDFELKJIFBCCDBA2-7 试计算图2-43所示齿轮—连杆组合机构的自由度。

BDCA(a)CDBA(b )解答：a) n=4; P l =5; P h =1，F=3⨯4-2 ⨯5-1=1 A 处存在复合铰链b) n=6; P l =7; P h =3，F=3⨯6-2 ⨯7-3=1 B 、C 、D 处存在复合铰链2-8 试计算图2-44所示刹车机构的自由度。

并就刹车过程说明此机构自由度的变化情况。

解答：① 当未刹车时，F=3⨯6-2 ⨯8=2②在刹车瞬时，F=3⨯5-2⨯7=1，此时构件EFG 和车轮接触成为一体，位置保持不变，可看作为机架。

③ 完全刹死以后，F=3⨯4-2⨯6=0，此时构件EFG 、HIJ 和车轮接触成为一体，位置保持不变，可看作为机架。

2-9 先计算图2-45～图2-50所示平面机构的自由度。

武汉科技大学《机械原理》题目部分，(卷面共有97题,分,各大题标有题量和总分)一、填空题(23小题,共分)1．(2分)速度比例尺的定义是，在比例尺单位相同的条件下，它的绝对值愈大，绘制出的速度多边形图形愈小。

2．(2分)在平面机构中，具有两个约束的运动副是副，具有一个约束的运动副是副。

3．(4分)在移动副摩擦中，总反力是和的合力。

4．(5分)机构中的复合铰链是指；局部自由度是指；虚约束是指。

5．(3分)具有、、等三个特征的构件组合体称为机器。

6．(2分)机器是由、、所组成的。

7．(2分)机器和机构的主要区别在于。

8．(2分)从机构结构观点来看，任何机构是由三部分组成。

9．(2分)运动副元素是指。

10．(2分)构件的自由度是指；机构的自由度是指。

11．(2分)两构件之间以线接触所组成的平面运动副，称为副，它产生个约束，而保留了个自由度。

12．(2分)机构中的运动副是指。

13．(2分)机构具有确定的相对运动条件是原动件数机构的自由度。

14．(2分)在平面机构中若引入一个高副将引入______个约束，而引入一个低副将引入_____个约束，构件数、约束数与机构自由度的关系是。

15．(2分)平面运动副的最大约束数为，最小约束数为。

16．(2分)当两构件构成运动副后，仍需保证能产生一定的相对运动，故在平面机构中，每个运动副引入的约束至多为，至少为。

17．(5分)计算机机构自由度的目的是_______________________________________________________________________________ _____________________________________________________________________。

18．(2分)在平面机构中，具有两个约束的运动副是副，具有一个约束的运动副是副。

19．(5分)计算平面机构自由度的公式为F ，应用此公式时应注意判断：A、铰链，B、自由度，C、约束。

机械专业课真题汇总机械原理真题09重庆大学机械原理真题11山东科技大学机械原理真题18华中农业大学机械原理真题2010武汉理工机械原理09山东科技大学机械原理真题19西安电子科技大学机械原理2015西工程机械原理试题及答案解析05年上海理工大学机械原理13年上海理工大学机械原理2010武汉理工机械原理20浙江工业大学机械原理14西安电子科技大学机械原理17西安电子科技大学机械原理18西安电子科技大学机械原理2019浙江理工大学机械设计基础2018浙江理工大学机械设计基础2017浙江理工大学机械设计基础2020温州大学机械原理2009武汉理工机械原理2012河北工业大学机械原理2010北京交通大学机械原理2020南京航空航天大学机械原题真题2020机械原理考研真题及答案（武汉科技大学）2019机械原理真题及答案（武汉科技大学）2018机械原理真题及答案（武汉科技大学）2017机械原理真题及答案（武汉科技大学）2016机械原理真题及答案（武汉科技大学）2015机械原理真题及答案（武汉科技大学）2014机械原理真题及答案（武汉科技大学）2013机械原理真题及答案（武汉科技大学）2012机械原理真题（武汉科技大学）2011机械原理真题（武汉科技大学）2011机械原理真题答案（武汉科技大学）2019杭州电子科技大学机械原题真题2012南京航空航天大学机械原题真题2013东南大学机械原题真题2011东南大学机械原题真题及答案2004福州大学机械考研真题答案2004福州大学机械考研真题2011中国矿业大学机械原理真题2014江苏理工学院机械原理真题A答案2014江苏理工学院机械原理真题A上海理工大学机械06年考研真题笔记（一）上海理工大学机械07年考研真题笔记（二）上海理工大学机械08、10、12、13年考研真题笔记（三）2007河北工业大学机械原理真题答案2007河北工业大学机械原理真题2018西安工业大学机械原理真题2019三峡大学机械原理考研真题2018三峡大学机械原理考研真题2015年南京理工大学机械原理考研真题2019年武汉科技大学机械原理考研真题江苏大学803机械原理样题答案江苏大学803机械原理考试样题2012江苏大学803机械原理考研真题2008江苏大学803机械原理考研真题2006江苏大学803机械原理考研真题2011江苏大学803机械原理考研真题2007江苏大学803机械原理考研真题2009江苏大学803机械原理考研真题2010江苏大学803机械原理考研真题2016年中山大学886机械原理考研真题05合肥工业机械原理17昆明理工机械原理20昆明理工机械原理19昆明理工机械原理机械设计/机械设计基础真题2021扬州大学机械设计真题07江南大学机械设计真题08江南大学机械设计真题07浙江大学机械设计基础真题18广东工业大学机械设计基础真题2016太原科大机械设计基础真题中国科学院大学20机械设计真题15广东工业大学机械设计基础真题07天津工业大学机械设计基础真题11厦门大学机械设计基础真题2012宁夏大学机械考研试题2018浙江理工大学机械设计基础2017宁夏大学机械设计2010西安理工机械设计基础2018山东大学机械设计基础2013深圳大学机械设计基础2007西安交通大学机械设计基础2008西安交通大学机械设计基础2019湖北工业大学机械设计真题2020湖北工业大学机械设计真题2018湖北工业大学机械设计真题20南京工业大学机械设计真题20河海大学机械考研真题及答案2018华侨大学机械设计考研真题2018广州大学机械设计真题答案2018广州大学机械设计真题2016广州大学机械设计真题答案2016广州大学机械设计真题2015广州大学机械设计真题答案2015广州大学机械设计真题2014广州大学机械设计真题答案2014广州大学机械设计真题2020广东工业大学机械设计基础真题答案2020广东工业大学机械设计基础真题2019广东工业大学机械设计基础真题答案2019广东工业大学机械设计基础真题2008西安交通大学机械设计基础真题答案西安交通大学2008年机械设计基础真题2014年江西理工大学机械设计基础考研真题2018年山东大学844机械设计基础考研真题2017年山东大学844机械设计基础考研真题2016年山东大学844机械设计基础考研真题2019年广东工业大学801机械设计基础考研真题2017年华南理工大学856机械设计基础考研真题2018东华理工大学832机械设计考研真题2017东华理工大学832机械设计考研真题2017东华理工大学832考研真题答案2016东华理工大学832机械设计考研真题2016东华理工大学832考研真题答案2011广东工业大学机械设计基础真题2011广东工业大学机械设计基础真题答案华中科技大学2010年机械设计基础真题湘潭大学2013年机械设计基础真题2011宁夏大学机械设计（含机械原理）考研真题厦门大学2012年机械设计基础真题中国科学技术大学2014年机械设计真题材料力学真题2015年南京理工大学材料力学考研真题2014年江西理工大学材料力学考研真题2017年华南理工大学841材料力学考研真题2008年吉林大学材料力学真题答案（资料样板）2020南京航空航天大学材料力学真题理论力学真题2004燕山大学理论力学2015年南京理工大学理论力学考研真题2019年宁波大学理论力学考研真题(B卷)2015青岛理工大学814理论力学考研真题2012南京航空航天大学815理论力学考研真题汽车理论真题2019年武汉科技大学汽车理论考研真题2018年华南理工大学812汽车理论考研真题答案2018浙江工业大学819汽车理论考研真题2019年广东工业大学805汽车理论考研真题2018年华南理工大学812汽车理论考研真题2017年华南理工大学812汽车理论考研真题2016年华南理工大学812汽车理论考研真题液压传动真题2019年武汉科技大学液压传动考研真题流体力学真题2017年华南理工大学836流体力学与传热考研真题2016年华南理工大学836流体力学与传热考研真题每日一题：静平衡的转子( B )是动平衡的，动平衡的转子( A )是静平衡。

在我决定考研的那一刻正面临着我人生中的灰暗时期，那时发生的事对当时的我来讲是一个重大的打击，我甚至一再怀疑自己可不可以继续走下去，而就是那个时候我决定考研，让自己进入一个新的阶段，新的人生方向。

那个时刻，很大意义上是想要转移自己的注意力，不再让自己纠结于一件耗费心力和情绪的事情。

而如今，已相隔一年的时间，虽然这一年相当漫长，但在整个人生道路上不过是短短的一个线段。

就在短短的一年中我发现一切都在不知不觉中发生了变化。

曾经让自己大为恼火，让自己费尽心力和心绪的事情现如今不过是弹指的一抹灰尘。

而之所以会有这样的心境变化，我认为，是因为，在备考的这段时间内，我的全身心进入了一个全然自我，不被外界所干扰的心境，日复一日年复一年的做着同样枯燥、琐碎、乏味的事情。

这不正是一种修行吗，若说在初期，只是把自己当作机器一样用以逃避现实生活的灾难的话，但在后期就是真的在这过程中慢慢发生了变化，不知不觉中进入到了忘记自身的状态里。

所以我就终于明白，佛家坐定，参禅为什么会叫作修行了。

本来无一物，何处惹尘埃。

所以经过这一年我不仅在心智上更加成熟，而且也成功上岸。

正如我预期的那样，我开始进入一个新的阶段，有了新的人生方向。

在此，只是想要把我这一年备考过程中的积累的种种干货和经验记录下来，也希望各位看到后能够有所帮助，只不过考研毕竟是大工程，所以本篇内容会比较长，希望大家可以耐心看完，文章结尾会附上我的学习资料供大家下载。

武汉科技大学机械专硕的初试科目为：(101)思想政治理论(204)英语二(302)数学二和(818)液压传动或(819)机械原理或(827)自动控制原理参考书目为：1.《机械原理》（第三版），廖汉元、孔建益，机械工业出版社，2013 年2.《机械原理》（第七版），孙桓、陈作模、葛文杰，高等教育出版社，2010 年先说英语，最重要的就是两个环节：单词和真题。

关于单词单词一定要会，不用着急做题，先将单词掌握牢，背单词的方式有很多，我除了用乱序单词，我还偏好使用手机软件，背单词软件有很多，你们挑你们用的最喜欢的就好，我这里就不做分享了。

机械原理试题及答案(试卷和答案)机械原理试题及答案(试卷+答案)。

仅用于测试和学习交流。

请在下载后24小时内删除数组XXXX年机械原理自测题(一)1。

正确或错误的问题(正确填写？t？，填错了吗？f？(XXXX《机械原理》试题及答案1，选择题(共18分，每题2分)1，_ _ _ _ _ _ b _是构成机械的最小单位，也是制造机械时的最小单位A.机器b .零件c .部件d .机构2，曲柄摇杆机构的死点出现在_ _ c _ _A.驱动杆与摇杆b共线。

驱动杆与框架c共线。

从动杆与连杆d共线。

从动杆与框架3共线。

偏心轮机构是由铰链四杆机构演变而来的。

A.展开旋转对b。

将不同的组件作为框架c。

将旋转对变成移动对d。

将低对变成高对4。

当渐开线齿轮与齿条啮合时，啮合角为___a .增加b .不要改变c .减少d .不能确定5。

对于α n= 20，h a * n =1，β= 30的斜齿圆柱齿轮，不咬边的最小数量为_ _ _ _ _ b _ _ _A.17b.14c.12d.186，基本周转轮系由_ _ _ _ _ C _ _ _ _ _组成。

a。

行星齿轮和中心齿轮b。

行星齿轮、惰轮和中心齿轮c。

行星齿轮、行星架和中心齿轮d。

行星齿轮、惰轮和行星架7。

机构中的部件由一个或多个部分组成，其中阵列b产生相对运动a。

是，不，不一定是8。

铰链四杆机构有曲柄的必要条件是最短杆和最长杆的长度之和小于或等于另外两个杆的长度之和，充分条件是以ArrayArray A为框架。

a。

b边附近最短的杆或最短的杆。

最长的杆；c .最短杆的对边9._ _ _ _ _上渐开线的压力角和曲率半径最小。

A.根圆b .基圆c .分度圆d .齿顶圆10和两个渐开线齿轮具有相同的齿廓，则_ _ a _ _a。

它们的模数必须等于b，它们必须满足正确的啮合条件c，它们基圆的压力角必须等于11。

当驱动一对渐开线直齿轮时，法向力方向为_ _ _____ C ____ _ 机械原理第11页，共32页。

武汉科技大学《机械原理》题目部分，☎卷面共有 题 分 各大题标有题量和总分✆一、填空题☎小题 共 分✆．☎分✆在认为摩擦力达极限值条件下计算出机构效率η 后，则从这种效率观点考虑，机器发生自锁的条件是。

．☎分✆ 所 谓 静 力 分 析 是 指 的一种力分析方 法 ，它 一 般 适 用 于 情 况。

．☎分✆ 所 谓 动 态 静 力 分 析 是 指 的 一 种 力 分 析 方 法， 它 一 般 适 用 于 情 况。

．☎分✆ 对 机 构 进 行 力 分 析 的 目 的 是：☎✆ ；☎✆。

．☎分✆ 绕 通 过 质 心 并 垂 直 于 运 动 平 面 的 轴 线 作 等 速 转 动 的 平 面 运 动 构 件， 其 惯 性 力P I=，M 。

在 运 动 平 面 中 的惯 性 力 偶 矩I．☎分✆在滑动摩擦系数相同条件下，槽面摩擦比平面摩擦大，其原因是。

．☎分✆机械中三角带传动比平型带传动用得更为广泛 从摩擦角度来看 其主要原因是 。

．☎分✆设机 器 中 的 实 际 驱 动 力 为P， 在同 样 的 工 作P， 则 机 器 阻 力 和 不 考 虑 摩 擦 时 的 理 想 驱 动 力 为效 率 的 计 算 式 是η 。

．☎分✆ 设 机 器 中 的 实 际 生 产 阻 力 为Q ，在 同 样 的驱 动 力 作 用 下 不 考 虑 摩 擦 时 能 克 服 的 理 想 生 产阻 力 为 0Q 则 机 器 效 率 的 计 算 式是 η= 。

．☎分✆ 在 认 为 摩 擦 力 达 极 限 值 条 件 下 计 算出 机 构 效 率η 后， 则 从 这 种 效 率 观 点 考 虑， 机 器 发 生 自 锁 的 条 件 是 。

．☎分✆ 设 螺 纹 的 升 角为λ， 接 触 面 的 当 量 摩 擦 系数 为v f ，则 螺 旋 副 自 锁 的 条 件 是 。

二、选择题☎小题 共 分✆．☎分✆ 右图所示平面接触移动副，rQ 为法向作用力，滑块在r P 力作用下沿v方向运动，则固定件给滑块的总反力应是图中 所示的作用线和方向。

武汉科技大学年机械设计考试资料一、填空（每空1分，共20分）1．当所受轴向载荷通过（螺栓组形心）时，螺栓组中各螺栓承受的（轴向工作拉力）相等。

2．从结构上看，带轮由（轮毂）、轮辐和（轮缘）三部分组成。

3．在直齿圆柱齿轮传动的接触疲劳强度计算中，以（节点）为计算点，把一对轮齿的啮合简化为两个（圆柱体）相接触的模型。

4．键是标准件，主要分为平键、半圆键、楔键和切向键等。

5．请写出两种螺纹联接中常用的防松方法：（双螺母）和（防松垫圈）。

6．疲劳曲线是在（应力比）一定时，表示疲劳极限与（循环次数）之间关系的曲线。

γN7．滚动轴承一般是由外圈、内圈、滚动体和保持架组成。

按照承受载荷的方向或公称接触角的不同，滚动轴承可分为向心轴承和推力轴承。

8．理论上为（点）接触或（线）接触的零件，在载荷作用下，接触处局部产生的应力称为接触应力。

9．开式齿轮传动的主要失效形式是：（齿面的磨粒磨损）和（断齿），固通常只进行弯曲强度计算。

一般情况下，闭式软齿面齿轮传动的主要失效形式是点蚀。

10．润滑油在某些方面的性能，在润滑油中加入的各种具有独特性能的化学合成物即为（添加剂）。

11．由于（弹性滑动）现象，使带传动的传动比不准确。

带传动的主要失效形式为（打滑）和（带的疲劳破坏）。

12．蜗杆传动的主要缺点是齿面间的（相对滑动速度）很大，因此导致传动的（效率）较低、温升较高。

13．传动水平布置时，最好（紧边）边在上，（松边）在下。

N、72308，其中承受径向载荷最大的是 N2308 ；承受轴向载荷最14．轴承6308、2308大的是 72308 。

15．中轮齿的齿面点蚀，通常首先发生在节线附近靠近齿根处。

16．动压润滑条件不具备，且边界膜遭破坏时，就会出现流体摩擦、边界摩擦和干摩擦同时存在的现象，这种摩擦状态称为混合摩擦。

17．导向平键连接的主要失效形式是工作面的磨损，设计时通过限制工作面间的压强来进行耐磨性计算；半圆键的缺点是键槽对轴强度削弱较大，所以主要适用于轴端。
