《汽轮机调速_计算题》

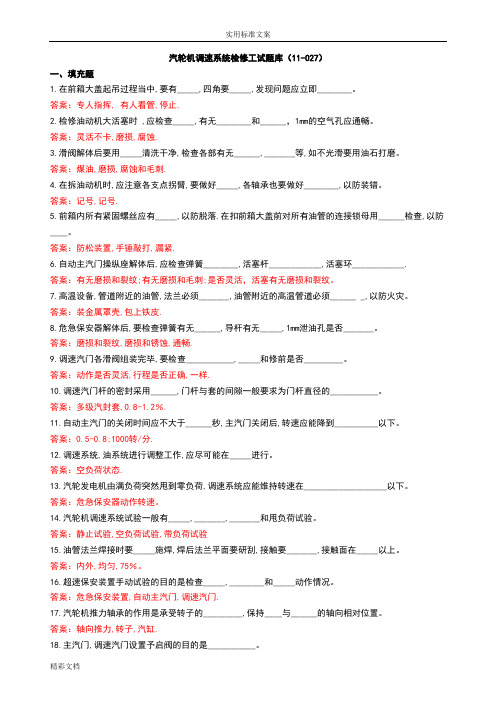

汽轮机调速系统检修工试题库（11-027）一、填充题1.在前箱大盖起吊过程当中,要有_____,四角要_____,发现问题应立即________。

答案：专人指挥, 有人看管,停止.2.检修油动机大活塞时 ,应检查_____,有无________和______，1mm的空气孔应通畅。

答案：灵活不卡,磨损,腐蚀.3.滑阀解体后要用_____清洗干净,检查各部有无______,_______等,如不光滑要用油石打磨。

答案：煤油,磨损,腐蚀和毛刺.4.在拆油动机时,应注意各支点拐臂,要做好_____,各轴承也要做好________,以防装错。

答案：记号,记号.5.前箱内所有紧固螺丝应有_____,以防脱落.在扣前箱大盖前对所有油管的连接锁母用______检查,以防____。

答案：防松装置,手锤敲打,漏紧.6.自动主汽门操纵座解体后,应检查弹簧________,活塞杆____________,活塞环____________.答案：有无磨损和裂纹;有无磨损和毛刺;是否灵活，活塞有无磨损和裂纹。

7.高温设备,管道附近的油管,法兰必须_______,油管附近的高温管道必须______ _,以防火灾。

答案：装金属罩壳,包上铁皮.8.危急保安器解体后,要检查弹簧有无______,导杆有无_____,1mm泄油孔是否_______。

答案：磨损和裂纹,磨损和锈蚀,通畅.9.调速汽门各滑阀组装完毕,要检查___________,_____和修前是否_________。

答案：动作是否灵活,行程是否正确,一样.10.调速汽门杆的密封采用______,门杆与套的间隙一般要求为门杆直径的___________。

答案：多级汽封套,0.8-1.2％.11.自动主汽门的关闭时间应不大于______秒,主汽门关闭后,转速应能降到__________以下。

答案：0.5-0.8;1000转/分.12.调速系统,油系统进行调整工作,应尽可能在_____进行。

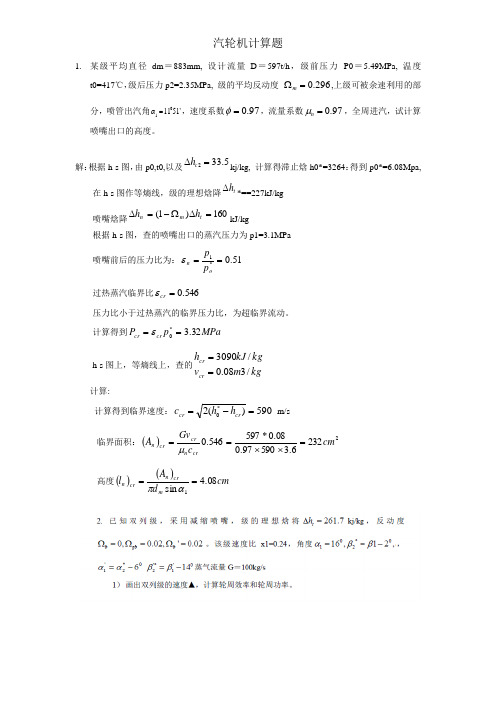

汽轮机计算题这是汽轮机的思考题,可以使我们更好的掌握汽轮机的基本原理汽轮机原理练习题1.1 已知喷管进口蒸汽压力P0=8.4MPa，温度t0=490℃，初速C0=50m/s；喷管后压力P1=5.8MPa。

试求：①喷管前滞止焓、滞止压力；②若速度系数为0.97，喷管出口理想速度与实际速度；③当P1降为临界压力时的临界速度。

1.2 已知喷管前蒸汽参数为P0=8.824MPa，温度t0=500℃；喷管后压力P1=3.431MPa，蒸汽流量30kg/s，流量系数μn=0.96，问应采用何种喷管？并求喷管出口面积（若采用缩放喷管还应计算喷管喉部面积）。

1.3 一个具有斜切部分的渐缩喷管前的蒸汽压力P0=1.078MPa，温度t0=280℃，初速C0=90m/s，求此喷管的临界压力和临界速度。

当喷管出口P1=0.49MPa时，求喷管出口速度和汽流偏转角，喷管出口角α1=15。

若此喷管的临界流量Gc=13.89kg/s，求P1=0.392MPa，及P1=0.70MPa 时该喷管的流量。

1.4 某汽轮机级前参数P0=10MPa，x0=0.93。

级后压力P2=4MPa，进入该级的初速动能δhc0=8kJ/kg，问最小反动度应为多少方能保证喷管斜切部分中汽流不发生膨胀？设汽流在喷管中为理想流动。

1.5 汽轮机某级的入口参数为P0=3.4MPa，温度t0=435℃，该级反动度Ωm=0.38，级后P2=2.2MPa，该级采用渐缩喷管，其出口面积An=52cm2。

试计算：这是汽轮机的思考题,可以使我们更好的掌握汽轮机的基本原理①通过喷管的实际流量；②若级后压力降为1.12 MPa，反动度降为0.3，通过喷管的流量又为多少？1.6 某级级前参数P0=2.0MPa，温度t0=350℃，级后P2=1.5MPa，反动度Ωm=0.15，速比x1=0.53，出汽角α0=14，β入口动能为0，试求：①解出并画出该级的速度三角形；②轮周有效焓降和轮周效率。

(11-027)电力职业技能测试<<汽轮机调速系统检修>>高级技师理论试卷一、选择题(请将正确答案的代号填入括号内,共16题)1(La1A3070).汽轮机转子的轴颈扬度应按制造厂的要求确定。

对于多缸汽轮发电机组，一般以( )的扬度为基准。

（A）高压转子；(B)中压转子；(C)低压转子；(D)发电机转子。

答案:C2(La1A3071).每叠垫铁的块数一般不超过3～5块，其中允许有( )斜垫铁。

（A）一块；(B)两块(一对)；(C)三块(一对半)；(D)四块(两对)。

答案:B3(La1A3072).DEH中的电超速保护通道的动作转速是( )。

（A）1.3n0；(B)1.1n0；(C)1.03n0；(D)1.08n0。

答案:B4(La1A4073).铁素体耐热钢Cr17的预热温度为( )。

（A）100℃；(B)200℃；(C)400℃；(D)500℃。

答案:B5(La1A2074).汽轮机DEH系统的下列工作方式中，具有优先级的工作方式是( )。

（A）ADS；(B)TPC；(C)OA；(D)AUTO。

答案:B6(Lb1A3169).错油门套筒上的进油口处多半有环形槽，其作用是( )。

（A）平衡对错油门的压力；(B)防止错油门卡涩；(C)A和B；(D)A或B。

答案:C7(Lb1A3170).液压转速感应机构感受转速的变化，将其转化为( )物理量。

（A）位移；(B)油压；(C)位移和油压；(D)位移或油压。

答案:B8(Lb1A3171).迟缓率过大的机组孤立运行时( )将自发发生较大变化。

（A）转速；(B)负荷；(C)转速和负荷；(D)速度变动率。

答案:A9(Lb1A4172).汽轮机工作转速为3000r／min，危急遮断器超速试验时，动作转速为3210r／min，调整是否恰当：( )。

（A）太高；(B)太低；(C)合适；(D)不确定。

答案:B10(Lc1A3215).为了确保满足规定的要求，对实体的状况进行连续的监督和验证并对记录进行分析，称为( )。

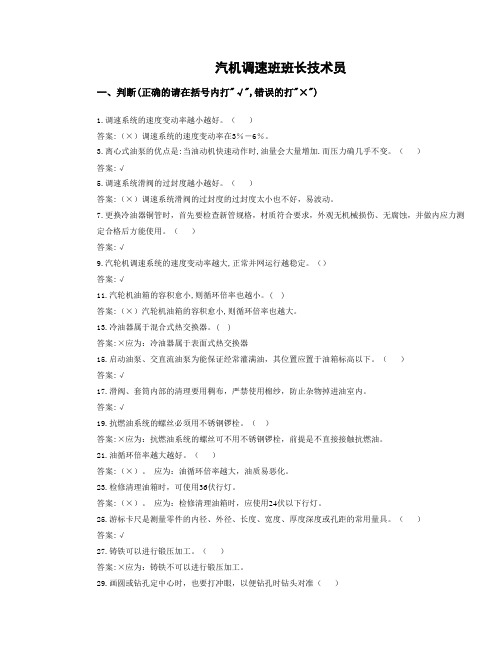

汽机调速班班长技术员一、判断(正确的请在括号内打"√",错误的打"×")1.调速系统的速度变动率越小越好。

（）答案:（×）调速系统的速度变动率在3％－6％。

3.离心式油泵的优点是:当油动机快速动作时,油量会大量增加.而压力确几乎不变。

（）答案:√5.调速系统滑阀的过封度越小越好。

（）答案:（×）调速系统滑阀的过封度的过封度太小也不好，易波动。

7.更换冷油器铜管时，首先要检查新管规格，材质符合要求，外观无机械损伤、无腐蚀，并做内应力测定合格后方能使用。

（）答案:√9.汽轮机调速系统的速度变动率越大,正常并网运行越稳定。

（）答案:√11.汽轮机油箱的容积愈小,则循环倍率也越小。

( )答案:（×）汽轮机油箱的容积愈小,则循环倍率也越大。

13.冷油器属于混合式热交换器。

( )答案:×应为：冷油器属于表面式热交换器15.启动油泵、交直流油泵为能保证经常灌满油，其位置应置于油箱标高以下。

（）答案:√17.滑阀、套筒内部的清理要用稠布，严禁使用棉纱，防止杂物掉进油室内。

答案:√19.抗燃油系统的螺丝必须用不锈钢锣栓。

（）答案:×应为：抗燃油系统的螺丝可不用不锈钢锣栓，前提是不直接接触抗燃油。

21.油循环倍率越大越好。

（）答案:（×）。

应为：油循环倍率越大，油质易恶化。

23.检修清理油箱时，可使用36伏行灯。

答案:（×）。

应为：检修清理油箱时，应使用24伏以下行灯。

25.游标卡尺是测量零件的内径、外径、长度、宽度、厚度深度或孔距的常用量具。

（）答案:√27.铸铁可以进行锻压加工。

（）答案:×应为：铸铁不可以进行锻压加工。

29.画圆或钻孔定中心时，也要打冲眼，以便钻孔时钻头对准（）31.金属材料内部夹杂，表面光洁度低，有刀痕或磨裂等会使材料疲劳强度降低。

（）答案:√33.汽轮机超速保护装置手动试验的目的是检查危急遮断器动作是否正常（）答案:×应为：汽轮机超速保护装置喷油试验的目的是检查危急遮断器动作是否正常35.HT20-40表示灰口铸铁，抗拉强度为196Mpa,抗弯强度为392Mpa（）答案:√37.切削加工性能是指金属是否易于进行切削加工的性能，通常灰口铸铁具有良好的性能（）答案:√39.汽轮机的调节方式一般有节流调节、喷嘴调节和旁通调节。

调速系统技能鉴定中级一、选择题(28题)1 我国电力网的额定频率是（）。

（A）30Hz；（B）50Hz；（C）40Hz；（D）60Hz。

答案: B2 分子间隙最小的是（）。

（A）液体；（B）气体；（C）固体；（D）不定。

答案: C3 台钳的高度一般以（）为宜。

（A）800～900mm；（B）1000mm；（C）500mm；（D）1100mm。

答案: A4 在220V电源上串联三个灯泡，（）最亮。

（A）220V 100W；（B）220V 60W；（C）220V 40W；（D）220V 25W。

答案: D5·在工程热力学中，基本状态参数为压力、温度、比容6 标准煤的发热量为（）。

（A）20934kl；（B）25120.8kJ；（（?）29307.6kJ；（D）12560.4kJ。

答案: C7 火力发电厂排出的烟气，会造成大气的污染。

主要污染物是（）。

（A）二氧化硫；（B）粉尘；（C）氮氧化物；（D）以上均是。

答案: D8 热力学是研究（）的规律和方法的一门科学。

（A）热能与机械能转换；（B）机械能转变成电能；（C）化学能转变成热能；（D）化学能转变成电能。

答案: A8 如果需要塑性和韧性高的材料应选用（）。

（A）低碳钢；（H）中碳钢；（C）高碳钢；（D）铸铁。

答案: A9 蒸发可以在（）下进行。

（A）高温；（H）低温；（c）饱和温度；（D）任何温度。

答案: D10 锯割中等硬度的材料，锯割速度控制在（B）较为适宜。

（A）20次／min；（H）40次／min；（C）60次／min；（D）80次／min。

答案: B11 锉刀的规格用锉刀的（）表示。

（A）厚度；（h）宽度；（C）长度；（D）彤状。

答案: C12 根据锉刀的用途。

锉刀可分为（）。

（A）普通锉、整形锉和特种锉；（B）普通锉和特种锉；（C）整形锉和特种锉；（D）普通锉和整形锉。

答案: A13 在串联电阻中每个电阻上流过的电流（）。

（A）相同；（B）不同；（C）第一个电阻的电流大；（D）第一个电阻的电流小。

《汽轮机调速系统检修》中级工复习题一、选择题（请将正确答案的代号填入括号内）1.>下列选项中与导线电阻无关的是( )。

（A）导线的横断面；(B)导线材料；(C)电压；(D)导线长度。

答案：C2.>平面刮削的精度检查，用( )数目来表示。

（A）平等度；(B)不直度；(C)显示度；(D)面轮廓度。

答案：C3.>汽轮机油和机油的代号中的黏度值是表示该油在( )℃时的平均值。

（A）30；(B)40；(C)50；(D)60。

答案：C4.>ZG25的阀体铸钢，其使用温度范围是( )。

（A）400～450℃；(B)500～520℃；(C)540℃以内；(D)570℃以内。

答案：A5.>轴承的最高精度等级是( )。

（A）C；(B)D；(C)E；(D)F。

答案：C6.>新汽压力为12.75MPa的国产20万千瓦机组属于( )。

（A）中压机组；(B)高压机组；(C)亚临界机组；(D)超临界机组。

答案：B7.>钻头的柄部供装卡钻头和传递主轴的( )。

（A）扭矩；(B)轴向力；(C)扭矩和轴向力；(D)扭矩或轴向力。

答案：C8.>给水泵都布置在除氧水箱的标高下一定的距离，这是为了( )。

（A）增加给水泵出口扬程；(B)利于凝结水除氧；(C)防止给水泵汽蚀；(D)布置方便。

答案：C9.>划线找正就是利用划线工具，使零件在划线时，有关毛坯表面处于( )。

（A）垂直位置；(B)水平位置；(C)成一定角度；(D)合适的位置。

答案：D10.>辅助超速遮断滑阀的动作转速应为( )。

（A）3300～3360r／min；(B)3360～3390r／min；(C)3390～3420r／min；(D)3420～3480r ／min。

答案：C11.>针对特定的产品、项目或合同，规定专门的质量措施、资源和活动顺序的文件，称为( )。

（A）质量评价；(B)质量评审；(C)质量手册；(D)质量计划。

(11-027) 电力安全技能知识考试试题 《汽轮机调速系统检修工》高级工理论试卷2 答卷必须用蓝色或黑色钢笔、圆珠笔，不许用铅笔或红笔。

3 本试卷共有6道大题，满分100分，考试时间120分钟。

一、选择题（请将正确答案的代号填入括号内，每题1分，共25题） 1. 滑销间隙偏大时可以采用补焊或离子喷镀不低于原金属硬度的金属进行修复，但要求在( )进行修复。

(A)两端面； (B)中部； (C)均匀分布的3部分； (D)整个接触面。

答案:D 2. 流体流态对传热强弱有影响，当流态由层流变为紊流时，流体与壁面间的换热( )。

(A)不变； (B)增强； (C)减弱； (D)不一定。

答案:B 3. 机械超速保护装置的动作转速是( )。

(A)1.10～1.2n 0； (B)1.10～1.12n 0； (C)1.10～1.3n 0； (D)1.03～1.10n 0。

答案:B 4. 汽轮机DEH 需要的下列工作方式中，具有优先级的工作方式是( )。

(A)ADS ； (B)ATC ； (C)OA ； (D)RB 。

答案:D 5. 水在水泵中压缩升压，可看作是( )。

(A)等温过程； (B)绝热过程； (C)等压过程； (D)节流过程。

答案:B 6. 汽轮机轴承润滑油压低保护装置的作用是( ) 。

(A)轴承润滑油压降低时打开溢流阀； (B)轴承润滑油压升高时打开溢流阀； (C)轴承润滑油压升高时使其恢复； (D)轴承润滑油压降低到遮断值时使机组停机。

单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________答案:D7. 钻头在100mm长度上有( )mm的倒锥。

(A)0.04～0.1；(B)0.1～0.2；(C)0.2～0.3；(D)0.3～0.5。

《汽轮机原理》计算题第一章 汽轮机级的工作原理1．已知汽轮机某纯冲动级喷嘴进口蒸汽的焓值为3369.3 kJ/kg ，初速度c 0 = 50 m/s ，喷嘴出口蒸汽的实际速度为c 1 = 470.21 m/s ，速度系数ϕ= 0.97，本级的余速未被下一级利用，该级内功率为P i = 1227.2 kW ，流量D 1 = 47 T/h ，求： （1）喷嘴损失为多少? （2）喷嘴出口蒸汽的实际焓？ （3）该级的相对内效率？解：(1)s m c c t /75.48497.021.47011===ϕ 喷嘴损失：kg kJ c h t n /94.6)97.01(100075.48421)1(2122221=−⋅=−=∆ϕξ(2) kgkJ kg J c h c /25.1/1250220===∆ kg kJ h h h c /55.337025.13.336900*0=+=∆+=kg kJ c h h t t /3253100075.4842155.337021221*01=⋅−=−=喷嘴出口蒸汽的实际焓：kgkJ h h h n t /326094.6325311=+=∆+=ξ(3)kg kJ h h h t t t /55.117325355.33701**=−=−=∆ kg kJ D P h i i /941000472.1227360036001=××==∆级的相对内效率：80.055.11794*==∆∆=t i ri h h η2．某冲动级级前压力p 0=0.35MPa ，级前温度t 0=169°C, 喷嘴后压力p 1=0.25MPa, 级后压力p 2=0.56MPa, 喷嘴理想焓降Δh n =47.4kJ/kg, 喷嘴损失Δh n t =3.21kJ/kg, 动叶理想焓降Δh b =13.4kJ/kg, 动叶损失Δhb t =1.34kJ/kg, 级的理想焓降Δht =60.8kJ/kg ，初始动能Δh c0=0，余速动能Δh c 2=2.09kJ/kg, 其他各种损失ΣΔh=2.05kJ/kg 。
