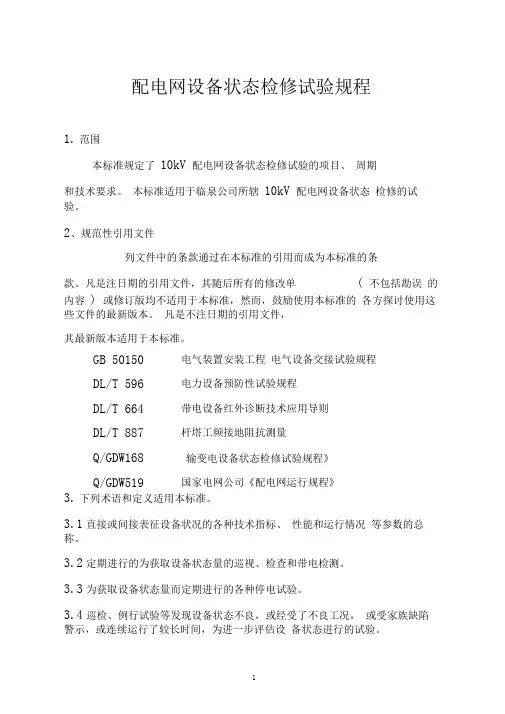

湖南省电力公司配电网设备试验规程(试行)

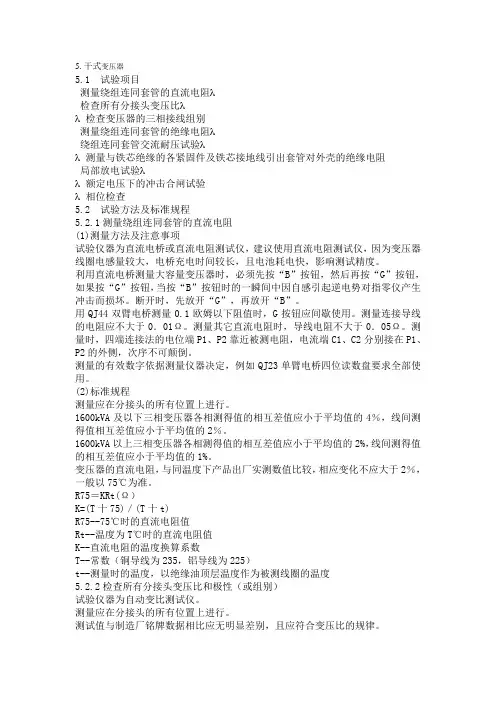

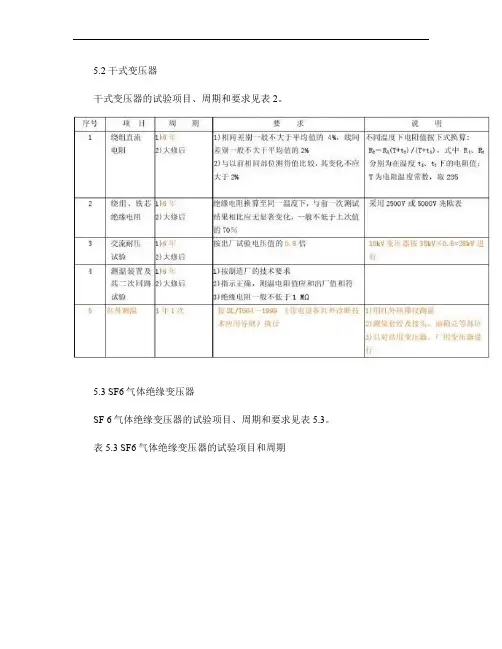

5. 干式变压器5.1 试验项目测量绕组连同套管的直流电阻λ检查所有分接头变压比λλ检查变压器的三相接线组别测量绕组连同套管的绝缘电阻λ绕组连同套管交流耐压试验λλ测量与铁芯绝缘的各紧固件及铁芯接地线引出套管对外壳的绝缘电阻局部放电试验λλ额定电压下的冲击合闸试验λ相位检查5.2 试验方法及标准规程5.2.1测量绕组连同套管的直流电阻(1)测量方法及注意事项试验仪器为直流电桥或直流电阻测试仪，建议使用直流电阻测试仪，因为变压器线圈电感量较大，电桥充电时间较长，且电池耗电快，影响测试精度。

利用直流电桥测量大容量变压器时，必须先按“B”按钮，然后再按“G”按钮，如果按“G”按钮，当按“B”按钮时的一瞬间中因自感引起逆电势对指零仪产生冲击而损坏。

断开时，先放开“G”，再放开“B”。

用QJ44双臂电桥测量0.1欧姆以下阻值时，G按钮应间歇使用。

测量连接导线的电阻应不大于0．01Ω。

测量其它直流电阻时，导线电阻不大于0．05Ω。

测量时，四端连接法的电位端P1、P2靠近被测电阻，电流端C1、C2分别接在P1、P2的外侧，次序不可颠倒。

测量的有效数字依据测量仪器决定，例如QJ23单臂电桥四位读数盘要求全部使用。

(2)标准规程测量应在分接头的所有位置上进行。

1600kVA及以下三相变压器各相测得值的相互差值应小于平均值的4％，线间测得值相互差值应小于平均值的2％。

1600kVA以上三相变压器各相测得值的相互差值应小于平均值的2%，线间测得值的相互差值应小于平均值的1%。

变压器的直流电阻，与同温度下产品出厂实测数值比较，相应变化不应大于2％，一般以75℃为准。

R75＝KRt(Ω）K=(T十75)／(T十t)R75--75℃时的直流电阻值Rt--温度为T℃时的直流电阻值K--直流电阻的温度换算系数T--常数（铜导线为235，铝导线为225）t--测量时的温度，以绝缘油顶层温度作为被测线圈的温度5.2.2检查所有分接头变压比和极性（或组别）试验仪器为自动变比测试仪。

Q / GDW 212 —2008 ICS 29.240 Q /G D W国家电网公司企业标准Q / GDW 519 —2010配电网运行规程Operating code for distribution network2010-10-26 发布2010-10-26 实施国家电网公司发布目次前言 (III)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4总则 (2)5配电网巡视检查和防护 (3)5.1巡视检查的一般要求 (3)5.2防护的一般要求 (4)5.3架空线路的巡视 (4)5.4架空线路的防护 (6)5.5电缆线路的巡视 (7)5.6电缆线路的防护 (8)5.7柱上开关设备的巡视 (8)5.8开关柜、环网柜的巡视 (9)5.9配电变压器的巡视 (9)5.10站所类建（构）筑物的巡视 (10)5.11柱上电容器的巡视 (10)5.12防雷和接地装置的巡视 (10)5.13其它设备的巡视 (11)6配电设备状态管理 (11)6.1设备状态管理的一般要求 (11)6.2设备状态信息收集管理 (11)6.3设备状态评价 (12)6.4设备定级与状态巡视 (13)7故障处理 (13)7.1故障处理的原则 (13)7.2故障处理的要求 (13)7.3故障的统计与分析 (14)8运行技术管理 (14)8.1运行资料管理 (14)8.2验收管理 (15)8.3缺陷及隐患管理 (16)8.4运行分析 (16)8.5标志标识 (17)8.6电压及无功管理 (18)8.7负荷管理 (18)附录A架空配电线路污秽分级标准 (19)I附录B线路间及与其它物体之间的距离 (20)附录C线路限额电流表 (24)附录D状态量显著性差异分析法 (28)附录E设备状态评价方法 (29)编制说明 (65)II前言为进一步加强配电网运行管理工作，提高配电网精益化工作水平，国家电网公司组织编写了《配电网运行规程》，旨在通过强化配电网设备的巡视检查、开展带电检测和状态评价，实施配电网状态管理。

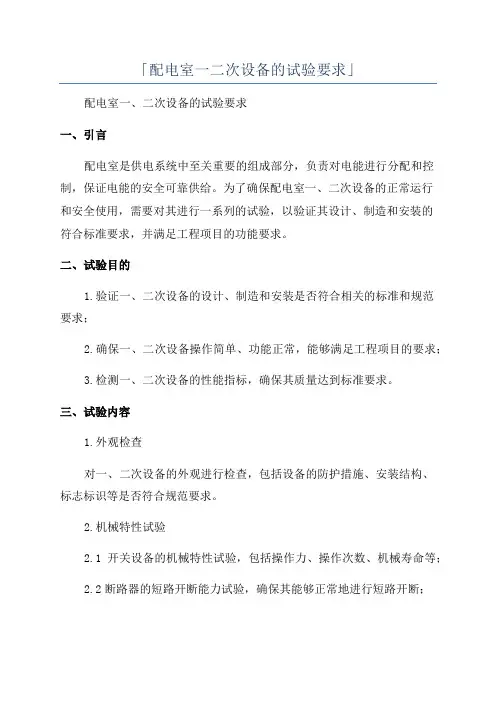

「配电室一二次设备的试验要求」配电室一、二次设备的试验要求一、引言配电室是供电系统中至关重要的组成部分，负责对电能进行分配和控制，保证电能的安全可靠供给。

为了确保配电室一、二次设备的正常运行和安全使用，需要对其进行一系列的试验，以验证其设计、制造和安装的符合标准要求，并满足工程项目的功能要求。

二、试验目的1.验证一、二次设备的设计、制造和安装是否符合相关的标准和规范要求；2.确保一、二次设备操作简单、功能正常，能够满足工程项目的要求；3.检测一、二次设备的性能指标，确保其质量达到标准要求。

三、试验内容1.外观检查对一、二次设备的外观进行检查，包括设备的防护措施、安装结构、标志标识等是否符合规范要求。

2.机械特性试验2.1开关设备的机械特性试验，包括操作力、操作次数、机械寿命等；2.2断路器的短路开断能力试验，确保其能够正常地进行短路开断；2.3接触器的接触能力试验，验证其能够正常地进行常规开断和试验频繁开断。

3.电气特性试验3.1开关设备的额定电压试验，确保其能够承受设定的额定电压；3.2开关设备的额定电流试验，验证其能够承受额定电流或短时间承受额定电流；3.3断路器的过电流保护试验，验证其对过电流的保护能力；3.4接触器的额定电流试验，检测其能够承受额定电流的耐久性。

4.继电保护装置的试验对继电保护装置进行试验，包括功能试验、灵敏度试验、动作时间试验等，确保其能够正常地进行各种保护动作。

5.试验记录和报告对试验过程和结果进行记录，并形成试验报告，包括试验方法、试验数据、试验结论和建议等。

四、试验要求1.试验应由具备相应资质和经验的专业人员进行，确保试验的准确性和可靠性；2.试验设备应符合相关的标准要求，并经过校准和验证，确保其可靠性；3.试验过程中应注意人身安全，采取必要的安全措施；4.试验应按照相关的标准和规范进行，确保试验结果可靠、准确。

五、结论配电室一、二次设备的试验是保证其正常运行和安全使用的重要环节，通过对设备的外观检查、机械特性试验、电气特性试验和继电保护装置的试验，可以验证设备的可靠性和性能指标，确保其能够满足工程项目的要求。

《国家电网公司电力安全工作规程》（配电部分)2014新版（试行）1 总则1.1 为加强配电作业现场管理，规范各类工作人员的行为，保证人身、电网和设备安全,依据国家有关法律、法规，结合配电作业实际，制定本规程.1.2 任何人发现有违反本规程的情况，应立即制止，经纠正后方可恢复作业。

作业人员有权拒绝违章指挥和强令冒险作业；在发现直接危及人身、电网和设备安全的紧急情况时，有权停止作业或者在采取可能的紧急措施后撤离作业场所，并立即报告。

1。

3 在试验和推广新技术、新工艺、新设备、新材料的同时，应制定相应的安全措施，经本单位批准后执行。

1.4 电气设备分为高压和低压两种：高压电气设备：电压等级1000V以上者；低压电气设备：电压等级1000V及以下者。

1.5 本规程的附录H、I、K、O为规范性附录。

附录A~G、J、L、M、N和P为资料性附录。

1.6 本规程适用于国家电网公司系统各单位所管理的运用中的配电线路、设备和用户配电设备及相关场所。

变电站、发电厂内的配电设备执行Q/GDW1799。

1-2013《国家电网公司电力安全工作规程（变电部分）》。

配电线路系指20kV及以下配电网中的架空线路、电缆线路及其附属设备等.配电设备系指20kV及以下配电网中的配电站、开闭所(开关站，以下简称开闭所）、箱式变电站、柱上变压器、柱上开关(包括柱上断路器、柱上负荷开关）、环网单元、电缆分支箱、低压配电箱、电表计量箱、充电桩等。

运用中的配电线路和设备，系指全部带有电压、一部分带有电压或一经操作即带有电压的配电线路和设备.1.7 从事配电相关工作的所有人员应遵守并严格执行本规程。

2 配电作业基本条件2。

1 作业人员2。

1。

1 经医师鉴定，无妨碍工作的病症（体格检查每两年至少一次）。

2。

1。

2 具备必要的安全生产知识，学会紧急救护法，特别要学会触电急救。

2。

1.3 接受相应的安全生产知识教育和岗位技能培训，掌握配电作业必备的电气知识和业务技能，并按工作性质，熟悉本规程的相关部分，经考试合格后上岗。

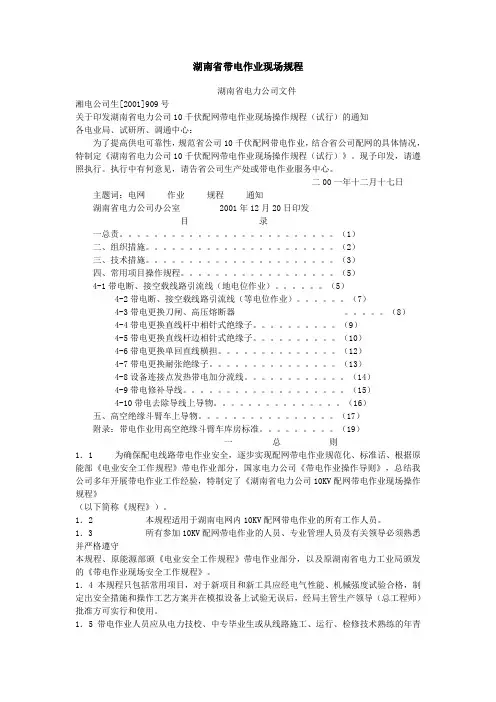

湖南省带电作业现场规程湖南省电力公司文件湘电公司生[2001]909号关于印发湖南省电力公司10千伏配网带电作业现场操作规程（试行）的通知各电业局、试研所、调通中心：为了提高供电可靠性，规范省公司10千伏配网带电作业，结合省公司配网的具体情况，特制定《湖南省电力公司10千伏配网带电作业现场操作规程（试行）》。

现予印发，请遵照执行。

执行中有何意见，请告省公司生产处或带电作业服务中心。

二00一年十二月十七日主题词：电网作业规程通知湖南省电力公司办公室 2001年12月20日印发目录一总责。

（1）二、组织措施。

（2）三、技术措施。

（3）四、常用项目操作规程。

（5）4-1带电断、接空载线路引流线（地电位作业）。

（5）4-2带电断、接空载线路引流线（等电位作业）。

（7）4-3带电更换刀闸、高压熔断器。

（8）4-4带电更换直线杆中相针式绝缘子。

（9）4-5带电更换直线杆边相针式绝缘子。

（10）4-6带电更换单回直线横担。

（12）4-7带电更换耐张绝缘子。

（13）4-8设备连接点发热带电加分流线。

（14）4-9带电修补导线。

（15）4-10带电去除导线上导物。

（16）五、高空绝缘斗臂车上导物。

（17）附录：带电作业用高空绝缘斗臂车库房标准。

（19）一总则1．1 为确保配电线路带电作业安全，逐步实现配网带电作业规范化、标准话、根据原能部《电业安全工作规程》带电作业部分，国家电力公司《带电作业操作导则》，总结我公司多年开展带电作业工作经验，特制定了《湖南省电力公司10KV配网带电作业现场操作规程》（以下简称《规程》）。

1．2 本规程适用于湖南电网内10KV配网带电作业的所有工作人员。

1．3 所有参加10KV配网带电作业的人员、专业管理人员及有关领导必须熟悉并严格遵守本规程、原能源部颁《电业安全工作规程》带电作业部分，以及原湖南省电力工业局颁发的《带电作业现场安全工作规程》。

1．4本规程只包括常用项目，对于新项目和新工具应经电气性能、机械强度试验合格，制定出安全措施和操作工艺方案并在模拟设备上试验无误后，经局主管生产领导（总工程师）批准方可实行和使用。

湖南省电力有限公司带电作业班组建设及验收标准（试行）为贯彻落实《国网湖南省电力有限公司县域配网不停电作业工作推进方案》要求，扎实推进县公司带电作业班组建设，充分发挥配网不停电作业技术在农网改造、农村电力优质服务上的作用，按照GB/T 18857《配电线路带电作业技术导则》、Q/GDW 10520《10kV配网不停电作业规范》要求，结合现阶段各单位带电作业班组建设和验收工作实际，特制定本标准。

一、建设要求（一）班组建设计划各单位要按照“地县一体、区域协同”原则，充分考虑本单位所辖县公司配网带电作业需求，并结合本年度人员配网不停电作业送培取证情况，于每年12月修编未来三年内本单位县公司带电作业班组建设计划，并报省电科院审核备案。

原则上下一年的县公司班组建设应按照本年度12月制定的建设计划执行。

（二）人员选拔及培训县公司带电作业班应按照国网公司班组建制要求，配置班组成员5人及以上，用工方式包括主业员工和供电服务职工，其中班组长应由主业员工担任。

各单位应根据县公司带电作业班建设计划（表1）提前一年做好人员遴选及送培工作：带电作业班组人员应从具备配电专业初级及以上技能水平的人员中择优录用；承担斗内及杆上操作的工作班成员年龄原则上不超过45周岁，身体状况良好。

带电作业班组人员不宜与输、变电专业人员、停电检修作业人员混岗，人员队伍应保持相对稳定。

带电作业班组人员需参加省公司组织的配网不停电作业简单项目取证培训，经考试合格取证。

人员取证后1个月内安排到市公司或县公司带电作业班跟班实习，原则上跟班实习直到新班组成立，跟班实习时间不得少于6个月，特别优秀者也不得少于3个月。

实习期间，跟班实习人员每月参与高空作业次数必须达到所在实习班组总作业次数的85%及以上。

承担跟班实习人员的市公司或县公司带电作业班组应对跟班实习人员的技能水平进行月度评价分析。

实习期满由实习部门对其实际作业经历、表现、能力提出评价意见，不合格人员应延长跟班实习期，时间不得少于3个月，仍不合格者继续延长。

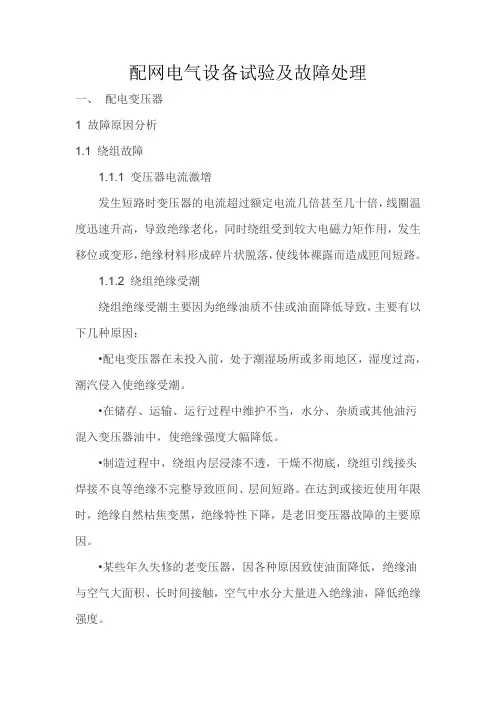

配网电气设备试验及故障处理一、配电变压器1 故障原因分析1.1 绕组故障1.1.1 变压器电流激增发生短路时变压器的电流超过额定电流几倍甚至几十倍，线圈温度迅速升高，导致绝缘老化，同时绕组受到较大电磁力矩作用，发生移位或变形，绝缘材料形成碎片状脱落，使线体裸露而造成匝间短路。
