一关于智能建筑智能建筑的概念，在本世纪末诞生于美国。
第一幢智能大厦于1984年在美国哈特福德（Hartford）市建成。
我国于90年代才起步，但迅猛发展势头令世人瞩目。
智能建筑是信息时代的必然产物，建筑物智能化程度随科学技术的发展而逐步提高。
当今世界科学技术发展的主要标志是4C技术（即Computer计算机技术、Contro控制技术、Communication通信技术、CRT图形显示技术）。
将4C技术综合应用于建筑物之中，在建筑物内建立一个计算机综合网络，使建筑物智能化。
4C技术仅仅是智能建筑的结构化和系统化。
智能建筑应当是：“通过对建筑物的4个基本要素，即结构、系统、服务和管理，以及它们之间的内在联系，以最优化的设计，提供一个投资合理又拥有高效率的幽雅舒适、便利快捷、高度安全的环境空间。
智能建筑物能够帮助大厦的主人，财产的管理者和拥有者等意识到，他们在诸如费用开支、生活舒适、商务活动和人身安全等方面得到最大利益的回报。
”建筑xx结构是由三大系统组成：楼宇自动化系统(BAS)、办公自动化系统(OAS)和通信自动化系统(CAS)二、xx自动化系统简介楼宇自动化系统也叫建筑设备自动化系统(BuidingAutomationSystem简称BAS)，是智能建筑不可缺少的一部分，其任务是对建筑物内的能源使用、环境、交通及安全设施进行监测、控制等，以提供一个既安全可靠，又节约能源，而且舒适宜人的工作或居住环境。
三、xx自动化系统的组成与基本功能：建筑设备自动化系统通常包括暖通空调、给排水、供配电、照明、电梯、消防、安全防范等子系统。
根据我国行业标准，BAS又可分为设备运行管理与监控子系统和消防与安全防范子系统。
一般情况下，这两个子系统宜一同纳入BAS考虑，如将消防与安全防范子系统独立设置，也应与BAS监控中心建立通信联系以便灾情发生时，能够按照约定实现操作权转移，进行一体化的协调控制。
建筑设备自动化系统的基本功能可以归纳如下：(1)自动监视并控制各种机电设备的起、停，显示或打印当前运转状态。
工程名称:温州市公安科技大楼建设工程智能化系统工程编号：01
工程名称:温州市公安科技大楼建设工程智能化系统工程编号:02
工程名称：温州市公安科技大楼建设工程智能化系统工程编号：03
工程名称:温州市公安科技大楼建设工程智能化系统工程编号:04
工程名称:温州市公安科技大楼建设工程智能化系统工程编号：05
工程名称：温州市公安科技大楼建设工程智能化系统工程编号：06
工程名称：温州市公安科技大楼建设工程智能化系统工程编号：07
工程名称:温州市公安科技大楼建设工程智能化系统工程编号：08
工程名称：温州市公安科技大楼建设工程智能化系统工程编号：9。

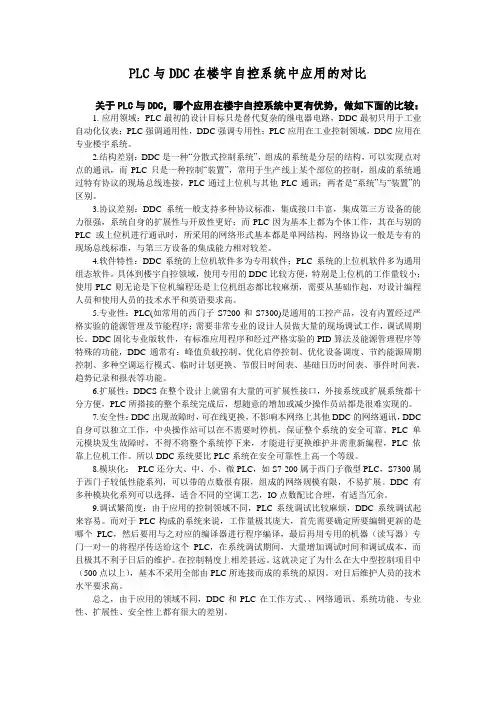

PLC与DDC在楼宇自控系统中应用的对比关于PLC与DDC，哪个应用在楼宇自控系统中更有优势，做如下面的比较：1.应用领域：PLC最初的设计目标只是替代复杂的继电器电路，DDC最初只用于工业自动化仪表；PLC强调通用性，DDC强调专用性；PLC应用在工业控制领域，DDC应用在专业楼宇系统。
2.结构差别：DDC是一种“分散式控制系统”，组成的系统是分层的结构，可以实现点对点的通讯，而PLC只是一种控制“装置”，常用于生产线上某个部位的控制，组成的系统通过特有协议的现场总线连接，PLC通过上位机与其他PLC通讯；两者是“系统”与“装置”的区别。
3.协议差别：DDC系统一般支持多种协议标准，集成接口丰富，集成第三方设备的能力很强，系统自身的扩展性与开放性更好；而PLC因为基本上都为个体工作，其在与别的PLC或上位机进行通讯时，所采用的网络形式基本都是单网结构，网络协议一般是专有的现场总线标准，与第三方设备的集成能力相对较差。
4.软件特性：DDC系统的上位机软件多为专用软件；PLC系统的上位机软件多为通用组态软件。
具体到楼宇自控领域，使用专用的DDC比较方便，特别是上位机的工作量较小；使用PLC则无论是下位机编程还是上位机组态都比较麻烦，需要从基础作起，对设计编程人员和使用人员的技术水平和英语要求高。
5.专业性：PLC(如常用的西门子S7200和S7300)是通用的工控产品，没有内置经过严格实验的能源管理及节能程序；需要非常专业的设计人员做大量的现场调试工作，调试周期长。
DDC固化专业版软件，有标准应用程序和经过严格实验的PID算法及能源管理程序等特殊的功能，DDC通常有：峰值负载控制、优化启停控制、优化设备调度、节约能源周期控制、多种空调运行模式、临时计划更换、节假日时间表、基础日历时间表、事件时间表，趋势记录和报表等功能。
6.扩展性：DDCS在整个设计上就留有大量的可扩展性接口，外接系统或扩展系统都十分方便，PLC所搭接的整个系统完成后，想随意的增加或减少操作员站都是很难实现的。
工作站直接与现场控制设备相连；(2)两层网络结构－上层网络与现场控制总线两层，两层网络之间通过通信控制器连接；(3)三层网络结构－在上层网络与现场控制总线之间增加了一层中间层控制网络，解决由于末端分布范围较广形成的复杂联动控制问题。
【这种分类方法有待商榷，关于BAS 的网络结构，请参看最络段中采用的是对等网络结构【？MS/TP 有三种通信方式，主从、令牌及混合，例如你的文章中说的“主从”就不是对等网络结构】，即使一台设备发生了故障长度可达1300米，用于连接扩展的输入输出I/O 模块。
除本身能够控制24个物理点外，每台XL8000－IPC 通过连接扩展输入输出模块，最多可以控制128个2.1.3 JohnsonMSEA （Metasys Extended Architecture ）系统在原有Metasys 系统两层网络结构（N1和N2的总线；其二是基于NAE （网络控制引擎）是该系统的两个最重要的部分。
系统可以与任一符合其通信协议的产品进行联网，其开放性和灵活性也因此有了大幅度的提高。
MSEA 系统结构如图3所示。
图3－1 MSEA 系统结构总图图3－2 MSEA 系统结构分图－N2系统图3－3 MSEA系统结构分图－图3－4 MSEA 系统结构分图－BACnet 系统MSEA 系统属于两层网络系统结构。
上层网络：系统通过采用互联网协议（IP ）的以太网络进行BACnet 信息交换，网上各节点之间【这些节点是指那些设备？N2是点对点吗？】的数据交换采用点对点（peer to peer ）方式，各节点均具备动态数据访问（Dynamic Data Access ）功能。
下层网络：连接控制器及接口模块至网络控制引擎（NAE ）。
其中，N2总线是以Optomax 一种可靠的通信网络；的是BACnet MS/TP 通信协议。
不同的总线对应着不同的控制器和扩展模块。
2.1.4 TAC 公司的Vista 系统TAC Vista系统构架如图4所示。
ComfortPoint 系列（即CP 8000）EXCEL5000系列WEBs系列系统结构图系统网络结构基于标准以太网／局域网架构。
系统采用两层网络结构：上层管理网通讯协议为BACnet TCP/IP，下层控制网通讯协议为MS-TP。
支持点到点通讯基于总线的系统架构。
系统为三层网络结构：管理层、协议层和设备层。
采用TCP/IP协议，下层控制网采用CBus总线或Lonworks总线。
基于标准以太网／局域网架构。
系统采用三层网络结构：上层管理网通讯协议为BACnet TCP/IP或Lonworks，中间层网络控制器，下层控制网通讯协议为BACnet MS-TP或LonWorks总线。
支持点到点通讯系统通讯协议网络支持 BACnet TCP/IP控制网络支持C-BUS, LonWorks协议；专用控制器支持LonWorks。
支持BACnet TCP/IP、Lonworks总线或Modubs中央管理软件EBI R410管理系统。
产地：澳大利亚可支持BACnet、Modbus、Lonworks、C-bus等总线协议，不支持SNMP，OBiX等网络信息通讯协议数据库系统复杂，维护困难，最大支持63000点，扩容增加点需要增加费用支持IE浏览器访问，需要安装ActiveX控件，安全风险高，最大在线用户数40个EBI R410或SymmetrE R410管理系统。
产地：澳大利亚可支持BACnet、Modbus、Lonworks、C-bus等总线协议，不支持SNMP，OBiX等网络信息通讯协议数据库系统复杂，维护困难，最大支持63000点，扩容增加点需要增加费用支持IE浏览器访问，需要安装ActiveX控件，安全风险高，最大在线用户数40个WEBs AX管理系统。
产地：美国可支持BACnet、Modbus、Lonworks等总线协议，而且支持现有信息管理协议及数据库接口协议。
数据库系统稳定、维护简单，无点数限制（依据计算机CPU处理能力），扩容系统不需要增加额外费用，支持IE，谷歌，360，Opera等任何浏览器，无最大用户访问限制（依据网络带宽能力）网络控制器IPC控制器，166MHz 32位处理器，32M内存。
