电杆尺寸数据及计算资料

常用10kV电杆尺寸D=L/75+R D 抱箍直径或根径，R 稍径，L 杆长；配电变压器参数2.5×9、4×8、6×7、10×6、16×5、25×4、35×3.5、50-70×3、95-120×2.5、150-185×2.0、240-300×1.5、400×1.2 。

根据功率配电缆的简易计算，例如：已知电机的额定功率为22KW, 额定电压为380V变压器距井场400米，试问配很截面积多大的电缆线？（铜的电阻率Ρ取0.0175）（一）有额定容量算出电机在额定功率下的额定电流解：由P=S×COSφ得S=P/COSφ=22/0.8=27.5 KVA其P为额定功率, COSφ为功率因数,按电机名牌取0.8有S=I×U算出在额定功率下的额定电流I=S/U=27500/380=73 A由计算口诀得:估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是"截面乘上一定的倍数"来表示，通过心算而得。

由表5 3可以看出：倍数随截面的增大而减小。

"二点五下乘以九，往上减一顺号走"说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2.5mm’导线，载流量为2.5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4、35×3.5。

"三十五乘三点五，双双成组减点五"，说的是35mm"的导线载流量为截面数的3．5倍，即35×3.5＝122.5(A)。

来源：《电世界》(转摘) 作者：时间：2010-11-13 点击： 145“环形钢筋混凝土电杆”(俗称水泥电杆)在城镇、工矿、农村遍地皆是。

其尺寸在相关手册可查，但大多不完全。

架设线路或安装设施要用到大量的各类抱箍。

由于电杆是有锥度的(1/75)，抱箍过大，要往里塞铁片;抱箍过小，则不能贴合。

若上下移动抱箍，又影响了垂直尺寸。

(还有一种等径杆，没有锥度，用得也少，本文不讨论)。

ΦLX2=LX2/75+Φ梢=600/75+190=198mm RLX1=198/2=99mmΦLX3=LX3/75+Φ梢=1600/75+190≈211mm RLX1=211/2≈106mmΦLX4=LX4/75+Φ梢=2400/75+190=222mm RLX1=222/2=111mmΦLX5=LX5/75+Φ梢=7700/75+190≈293mm RLX1=293/2≈147mmΦLX6=LX6/75+Φ梢=15000/75+190=390mm Φ底=ΦLX6=390mm答：各处抱箍的半径依次为：96mm;99mm;106mm;111mm;147mm;电杆底径390mm。

(注：上述各抱箍如果决定制作，也可以5mm为档次，依次制作为：95、100、105、110、150;如决定购买，因商品化所限，只可以选相近的整数，比如依次为：100、100、110、110、150)三. 从地表往电杆上方任意高度处的直径：ΦLS=Φ底—(LS+L埋)/75 (3)LS——从电杆地表处往上，所选高度(mm);L埋——电杆埋设深度(mm)(可参考表1)ΦLS——LS处的直径(mm);注：地表——指该电杆埋设后，在紧贴地面的“0高度”处。

Φ190-12杆：Φ底3=350mm;LS=3500 mm; L埋3=2000mm;Φ170-10杆：Φ底4=303mm;LS=3500 mm; L埋4=2000mm;(注：各杆的埋深有规定，见附表1,该深度适合一般土质)Φ170-10杆：ΦLS4=Φ底4—(LS+L埋4)/75 =303—(3500+2000)/75=230mm答：各杆抱箍的半径依次为：155mm;149mm;139mm;115mm。

电杆尺寸数据及计算在城镇、工矿、农村遍地皆是。

其尺寸“环形钢筋混凝土电杆”(俗称水泥电杆)在相关手册可查，但大多不完全。

架设线路或安装设施要用到大量的各类抱箍。

由于电杆是有锥度的(1/75)，抱箍过大，要往里塞铁片;抱箍过小，则不能贴合。

若上下移动抱箍，又影响了垂直尺寸。

(还有一种等径杆，没有锥度，用得也少，本文不讨论)。

ΦLX2=LX2/75+Φ梢=600/75+190=198mm RLX1=198/2=99mmΦLX3=LX3/75+Φ梢=1600/75+190≈211mm RLX1=211/2≈106mmΦLX4=LX4/75+Φ梢=2400/75+190=222mm RLX1=222/2=111mmΦLX5=LX5/75+Φ梢=7700/75+190≈293mm RLX1=293/2≈147mmΦLX6=LX6/75+Φ梢=15000/75+190=390mm Φ底=ΦLX6=390mm答：各处抱箍的半径依次为：96mm;99mm;106mm;111mm;147mm;电杆底径390mm。

(注：上述各抱箍如果决定制作，也可以5mm为档次，依次制作为：95、100、105、110、150;如决定购买，因商品化所限，只可以选相近的整数，比如依次为：100、100、110、110、150)三. 从地表往电杆上方任意高度处的直径：ΦLS=Φ底—(LS+L埋)/75 (3)LS——从电杆地表处往上，所选高度(mm);L埋——电杆埋设深度(mm)(可参考表1) ΦLS——LS处的直径(mm);高度”处。

注：地表——指该电杆埋设后，在紧贴地面的“0Φ190-12杆：Φ底3=350mm;LS=3500 mm; L埋3=2000mm;Φ170-10杆：Φ底4=303mm;LS=3500 mm; L埋4=2000mm;(注：各杆的埋深有规定，见附表1,该深度适合一般土质)Φ170-10杆：ΦLS4=Φ底4—(LS+L埋4)/75 =303—(3500+2000)/75=230mm答：各杆抱箍的半径依次为：155mm;149mm;139mm;115mm。

电杆尺寸数据及计算“环形钢筋混凝土电杆”(俗称水泥电杆)在城镇、工矿、农村遍地皆是。

其尺寸在相关手册可查，但大多不完全。

架设线路或安装设施要用到大量的各类抱箍。

由于电杆是有锥度的(1/75)，抱箍过大，要往里塞铁片;抱箍过小，则不能贴合。

若上下移动抱箍，又影响了垂直尺寸。

(还有一种等径杆，没有锥度，用得也少，本文不讨论)。

ΦLX2=LX2/75+Φ梢=600/75+190=198mm RLX1=198/2=99mmΦLX3=LX3/75+Φ梢=1600/75+190≈211mm RLX1=211/2≈106mmΦLX4=LX4/75+Φ梢=2400/75+190=222mm RLX1=222/2=111mmΦLX5=LX5/75+Φ梢=7700/75+190≈293mm RLX1=293/2≈147mmΦLX6=LX6/75+Φ梢=15000/75+190=390mm Φ底=ΦLX6=390mm答：各处抱箍的半径依次为：96mm;99mm;106mm;111mm;147mm;电杆底径390mm。

(注：上述各抱箍如果决定制作，也可以5mm为档次，依次制作为：95、100、105、110、150;如决定购买，因商品化所限，只可以选相近的整数，比如依次为：100、100、110、110、150)三. 从地表往电杆上方任意高度处的直径：ΦLS=Φ底—(LS+L埋)/75 (3)LS——从电杆地表处往上，所选高度(mm);L埋——电杆埋设深度(mm)(可参考表1)ΦLS——LS处的直径(mm);注：地表——指该电杆埋设后，在紧贴地面的“0高度”处。

Φ190-12杆：Φ底3=350mm;LS=3500 mm; L埋3=2000mm;Φ170-10杆：Φ底4=303mm;LS=3500 mm; L埋4=2000mm;(注：各杆的埋深有规定，见附表1,该深度适合一般土质)Φ170-10杆：ΦLS4=Φ底4—(LS+L埋4)/75 =303—(3500+2000)/75=230mm答：各杆抱箍的半径依次为：155mm;149mm;139mm;115mm。

电杆尺寸数据及计算电杆是指承载输电线路和配电线路的结构，其尺寸数据及计算对于电力传输和分配系统的设计和建设非常重要。

本文将介绍电杆尺寸数据的种类和计算方法，以及其在电力系统中的应用。

电杆尺寸数据的种类主要包括高度、直径或横截面积、重量、杆端面积以及表面积等。

其中，高度是指电杆的整体长度，直径或横截面积是指电杆的最大截面尺寸，用于确定电线的悬挂位置和支撑结构的强度。

重量是指电杆的质量，用于确定杆塔的基础设计和承载能力。

杆端面积是指电杆顶部或底部的横截面积，用于螺栓连接、悬挂设备和支撑瓷绝缘子等。

表面积是指电杆的表面积，用于确定表面涂层的用量和防腐保护。

1.标称尺寸法：根据电杆的设计和制造标准，通过查表或计算公式确定电杆的标称尺寸，如高度、直径和重量等。

这种方法适用于大批量制造的标准电杆。

2.测量法：通过实际测量电杆的尺寸，如高度、直径和重量等，来获取电杆的实际尺寸数据。

这种方法适用于少量定制或维修的电杆。

3.数值模拟法：利用计算机辅助设计和有限元分析等方法，根据电杆的结构和材料性能，模拟电杆的应力和变形等行为，从而计算出电杆的尺寸数据，如直径和杆端面积等。

这种方法适用于复杂结构和高强度要求的电杆。

1.输电线路设计：通过电杆的尺寸数据，确定输电线路的悬挂位置和间距，以满足电力传输的要求和安全标准。

2.配电线路设计：通过电杆的尺寸数据，确定配电线路的支撑结构和杆塔的类型，以保证电力分配的可靠性和经济性。

3.基础设计：通过电杆的尺寸数据，确定电杆基础的尺寸和类型，以确保电杆的稳定性和承载能力。

4.防腐保护：通过电杆的表面积和材料性能，确定表面涂层和防腐材料的用量和厚度，以延长电杆的使用寿命。

5.安全评估：通过电杆的尺寸数据和数值模拟结果，评估电杆的结构安全性和抗风能力，以预防倒杆事故和降低损失。

综上所述，电杆尺寸数据及计算是电力传输和分配系统设计和建设中的重要内容，它涉及到电杆的高度、直径、重量、杆端面积和表面积等参数。

电缆电杆相关合格参数
电杆起到支撑架空导线的作用，常见的电杆有木制电杆、水泥电杆、电力铁塔等。

其中混凝土电杆是用混凝土与钢筋或钢丝制成的电杆，有预应力和非预应力两种。

混凝土电杆的截面形式包括方形、八角形、工字形、环形等。

最常采用的是环形截面和方形截面。

环形电杆有锥形杆和等径杆两种，锥形杆的梢径一般为100～230毫米，锥度为1:75；等径杆的直径为300～550毫米；两者壁厚均为30～60毫米。

电杆的长度一般为4.5～15米，具体长度取决于其用途和承载的重量。

在城市中，电线杆的高度和间距都有严格的规定，以确保电线和电缆的安全运行和市民的安全。

此外，电杆的材料和结构也必须符合一定的标准和规定。

例如，混凝土电杆必须采用高强度混凝土和钢筋，以确保其承载能力和耐久性。

同时，电杆的结构设计也需要考虑到各种因素，如风载、雪载、地震等自然灾害的影响。

除了电杆本身的质量和设计外，电杆的安装和布局也是非常重要的。

在安装电线杆时，必须按照规定的程序和标准进行施工，确保电线杆的稳定性和安全性。

同时，电杆的布局也需要考虑到城市规划、道路交通、市民生活等多个方面的影响。

总之，电杆是电力系统中非常重要的基础设施之一，其质量和性能直接影响到电力系统的安全和稳定运行。

因此，必须采取一系列严格的标准和措施，确保电杆的质量和安全性。

电杆尺寸数据及计算77822来源：《电世界》(转摘) 作者：时间：2010-11-13 点击： 145“环形钢筋混凝土电杆”(俗称水泥电杆)在城镇、工矿、农村遍地皆是。

其尺寸在相关手册可查，但大多不完全。

架设线路或安装设施要用到大量的各类抱箍。

由于电杆是有锥度的(1/75)，抱箍过大，要往里塞铁片;抱箍过小，则不能贴合。

若上下移动抱箍，又影响了垂直尺寸。

(还有一种等径杆，没有锥度，用得也少，本文不讨论)。

ΦLX2=LX2/75+Φ梢=600/75+190=198mm RLX1=198/2=99mmΦLX3=LX3/75+Φ梢=1600/75+190≈211mm RLX1=211/2≈106mmΦLX4=LX4/75+Φ梢=2400/75+190=222mm RLX1=222/2=111mmΦLX5=LX5/75+Φ梢=7700/75+190≈293mm RLX1=293/2≈147mmΦLX6=LX6/75+Φ梢=15000/75+190=390mm Φ底=ΦLX6=390mm答：各处抱箍的半径依次为：96mm;99mm;106mm;111mm;147mm;电杆底径390mm。

(注：上述各抱箍如果决定制作，也可以5mm为档次，依次制作为：95、100、105、110、150;如决定购买，因商品化所限，只可以选相近的整数，比如依次为：100、100、110、110、150)三. 从地表往电杆上方任意高度处的直径：ΦLS=Φ底—(LS+L埋)/75 (3)LS——从电杆地表处往上，所选高度(mm);L埋——电杆埋设深度(mm)(可参考表1)ΦLS——LS处的直径(mm);注：地表——指该电杆埋设后，在紧贴地面的“0高度”处。

Φ190-12杆：Φ底3=350mm;LS=3500 mm; L埋3=2000mm;Φ170-10杆：Φ底4=303mm;LS=3500 mm; L埋4=2000mm;(注：各杆的埋深有规定，见附表1,该深度适合一般土质)Φ170-10杆：ΦLS4=Φ底4—(LS+L埋4)/75 =303—(3500+2000)/75=230mm答：各杆抱箍的半径依次为：155mm;149mm;139mm;115mm。

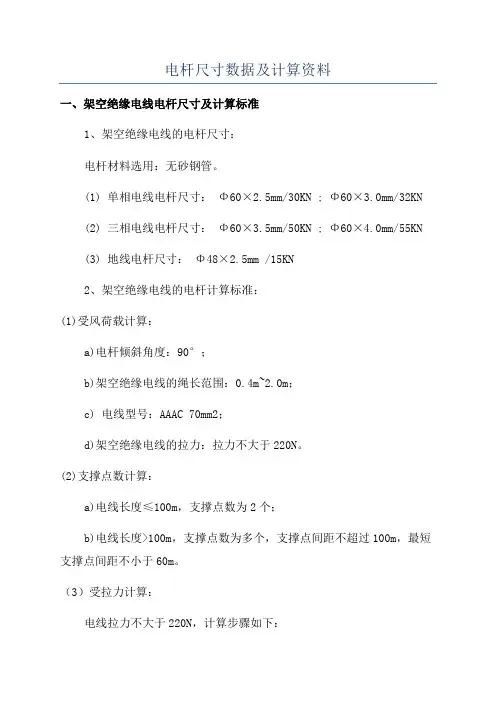

电杆尺寸数据及计算资料
一、架空绝缘电线电杆尺寸及计算标准
1、架空绝缘电线的电杆尺寸：
电杆材料选用：无砂钢管。

(1) 单相电线电杆尺寸：Φ60×2.5mm/30KN ; Φ60×3.0mm/32KN
(2) 三相电线电杆尺寸：Φ60×3.5mm/50KN ; Φ60×4.0mm/55KN
(3) 地线电杆尺寸：Φ48×2.5mm /15KN
2、架空绝缘电线的电杆计算标准：
(1)受风荷载计算：
a)电杆倾斜角度：90°；
b)架空绝缘电线的绳长范围：0.4m~2.0m；
c) 电线型号：AAAC 70mm2；
d)架空绝缘电线的拉力：拉力不大于220N。

(2)支撑点数计算：
a)电线长度≤100m，支撑点数为2个；
b)电线长度>100m，支撑点数为多个，支撑点间距不超过100m，最短支撑点间距不小于60m。

（3）受拉力计算：
电线拉力不大于220N，计算步骤如下：
a)根据电杆的倾斜角度，按照受风荷载计算要求，计算出电杆上电线
最大拉力；
b)由此确定电线的绳长，以保证绳长所受拉力不超过220N；
c）确定电杆材料为无砂钢管，根据所受拉力，确定电杆尺寸。

二、架空绝缘电线的电杆固定
1、电线应紧紧拴在电杆上，不得有空隙，以免受风荷载时产生拉索，影响架空绝缘电线的稳定性；。

电杆尺寸数据及计算通用计算式：一．由梢径计算底径：Φ底＝L/75＋Φ梢 (1)Φ底——电杆底端直径（mm）；L——电杆总长度（mm）；Φ梢——电杆梢直径（mm）例1．图纸标某电杆Φ150-12,求该电杆的底径。

解：已知L=12000mm；Φ梢＝150mm；Φ底＝L/75＋Φ梢＝12000/75＋150＝310mm答：底径Φ底＝310mm（注：部分普通电杆的尺寸数据参考表1）二．从电杆顶端往下任意长度处的直径：ΦLX＝LX/75＋Φ梢 (2)LX——从电杆顶端往下，所选长度（mm）；ΦLX——LX处的直径（mm）例2．某电杆Φ190-15,要在该电杆上部：距杆顶处150mm、距离杆顶600mm、1600mm、2400mm、7700 mm处分别有装置安装，求各处的抱箍半径；并求该电杆底径。

解：已知Φ梢＝190mm；LX1 =150mm；LX2 =600mm；LX3 =1600mm；LX4 =2400mm；LX5 =7700mm；LX6 =15000mm；ΦLX1＝LX1/75＋Φ梢＝150/75＋190＝192mm RLX1＝192/2＝96mmΦLX2＝LX2/75＋Φ梢＝600/75＋190＝198mm RLX1＝198/2＝99mmΦLX3＝LX3/75＋Φ梢＝1600/75＋190≈211mm RLX1＝211/2≈106mmΦLX4＝LX4/75＋Φ梢＝2400/75＋190＝222mm RLX1＝222/2＝111mmΦLX5＝LX5/75＋Φ梢＝7700/75＋190≈293mm RLX1＝293/2≈147mmΦLX6＝LX6/75＋Φ梢＝15000/75＋190＝390mm Φ底＝ΦLX6＝390mm答：各处抱箍的半径依次为：96mm；99mm；106mm；111mm；147mm；电杆底径390mm。

（注：上述各抱箍如果决定制作，也可以5mm 为档次，依次制作为：95、100、105、110、150；如决定购买，因商品化所限，只可以选相近的整数，比如依次为：100、100、110、110、150）三．从地表往电杆上方任意高度处的直径：ΦLS＝Φ底—（LS ＋L埋）/75 (3)LS——从电杆地表处往上，所选高度（mm）；L埋——电杆埋设深度（mm）（可参考表1）ΦLS——LS处的直径（mm）；注：地表——指该电杆埋设后，在紧贴地面的“0高度”处。

电杆尺寸数据及计算
电杆的尺寸计算，是电力设计工程中非常重要的一部分。

电杆的型号和尺寸是根据其承受荷载的大小作调整的，具体地讲就是要考虑荷载的总重量、分布、振动负荷、气压负荷等因素，以及环境的影响。

电线的重量对杆的尺寸有重大影响，因此电压等级也是比较重要的参数。

为了安全有效地设计和架设电杆，必须根据实际情况考虑杆身尺寸的计算。

一般来说，电杆的尺寸可以根据有关的国家标准来确定，例如《电气安装》《电力线路建设规范》，根据这些标准，根据电线的直径，电压等级，和使用的杆种类，确定杆身尺寸。

例如，地面电线的重量不超过450公斤，用海灯杆（H12M），电压为220kV，直径为18毫米，这种电杆的尺寸应该为15*3.5米；而上有跨越的线路，用落地杆（G12M），电压为110kV，直径为16毫米，这种电杆的尺寸应该是10*3.5米。

此外，电杆的尺寸可以根据它所承受的最大荷载来计算。

一般来说，电杆的最大荷载是根据电线的重量，型号，长度，高度，振动负荷，气压负荷等因素计算出来的。

根据最大荷载，配合电线的重量，以及电线的型号，确定各杆身的尺寸，以保证电线的安全使用。

再如，根据电杆的电压等级。

电线杆尺寸标准
电线杆的尺寸标准通常是根据当地的建筑规范和行业标准来确定的。

以下是一般情况下电线杆的一些尺寸标准，但请注意这只是一般参考，具体要根据当地规范而定：
1.直径：电线杆的直径通常在6英寸到10英寸之间（约合15厘米到25厘米）。

2.高度：电线杆的高度会根据所需的功能和使用环境而有所不同。

通常，低压电线杆的高度在20英尺到30英尺之间（约合6米到9米），中压电线杆的高度在35英尺到45英尺之间（约合11米到14米），高压电线杆的高度在50英尺以上（约合15米以上）。

3.重量：电线杆的重量也会因材料和高度而有所不同。

一般来说，电线杆的重量约为每英尺100磅（约合150公斤/米）左右。

4.材料：常见的电线杆材料包括木杆、钢杆和混凝土杆。

具体选择材料的类型取决于所需的强度、耐久性和环境条件。

请注意，在实际应用中，电线杆的尺寸还需要考虑其他因素，如地质条件、风速、导线张力等等。

因此，在进行电线杆设计和安装时，建议咨询当地的建筑规范和相关专业人士，以确保符合安全和可行性要求。

电线杆标准尺寸
电线杆的标准尺寸会根据不同国家和地区的标准和要求而不同。

以下是一些常见的电线杆标准尺寸的示例：
1. 直径：通常在10厘米至30厘米之间，具体取决于所需的负载和高度。

2. 高度：通常在6米至20米之间，具体取决于所需的负载和
地形条件。

3. 壁厚：通常在3毫米至10毫米之间，具体取决于所需的负
载和杆的高度。

4. 杆顶直径：通常在20厘米至60厘米之间，具体取决于所需的附属设备和通信设备。

5. 基座尺寸：通常为杆顶直径的1.5倍至2倍左右，以确保稳
定性和安全性。

需要注意的是，这只是一些常见的电线杆标准尺寸范围，具体尺寸会受到当地相关标准和设计要求的影响。

在设计和安装电线杆时，应该参考当地的规范和要求，并咨询专业工程师或相关专业机构的建议。

来源：《电世界》(转摘) 作者：时间：1113点击：145 “环形钢筋混凝土电杆”(俗称水泥电杆)在城镇、工矿、农村遍地皆是。

其尺寸在相关手册可查，但大多不完全。

架设线路或安装设施要用到大量的各类抱箍。

由于电杆是有锥度的(1/75)，抱箍过大，要往里塞铁片;抱箍过小，则不能贴合。

若上下移动抱箍，又影响了垂直尺寸。

(还有一种等径杆，没有锥度，用得也少，本文不讨论)。

ΦLX2=LX2/75+Φ梢=600/75+190=198mmRLX1=198/2=99mmΦLX3=LX3/75+Φ梢=1600/75+190≈211mmRLX1=211/2≈106mmΦLX4=LX4/75+Φ梢=2400/75+190=222mmRLX1=222/2=111mmΦLX5=LX5/75+Φ梢=7700/75+190≈293mmRLX1=293/2≈147mmΦLX6=LX6/75+Φ梢=15000/75+190=390mm Φ底=ΦLX6=390mm答：各处抱箍的半径依次为：96mm;99mm;106mm;111mm;147mm;电杆底径390mm。

(注：上述各抱箍如果决定制作，也可以5mm为档次，依次制作为：95、100、105、110、150;如决定购买，因商品化所限，只可以选相近的整数，比如依次为：100、100、110、110、150)三. 从地表往电杆上方任意高度处的直径：ΦLS=Φ底—(LS+L埋)/75 (3)LS——从电杆地表处往上，所选高度(mm);L埋——电杆埋设深度(mm)(可参考表1)ΦLS——LS处的直径(mm);注：地表——指该电杆埋设后，在紧贴地面的“0高度”处。

Φ19012杆：Φ底3=350mm;LS=3500 mm; L埋3=2000mm;Φ17010杆：Φ底4=303mm;LS=3500 mm; L埋4=2000mm;(注：各杆的埋深有规定，见附表1,该深度适合一般土质)Φ17010杆：ΦLS4=Φ底4—(LS+L埋4)/75=303—(3500+2000)/75=230mm答：各杆抱箍的半径依次为：155mm;149mm;139mm;115mm。

电杆尺寸数据及计算“环形钢筋混凝土电杆”(俗称水泥电杆)在城镇、工矿、农村遍地皆是。

其尺寸在相关手册可查，但大多不彻底。

架设路线或者安装设施要用到大量的各类抱箍。

由于电杆是有锥度的(1/75)，抱箍过大，要往里塞铁片;抱箍过小，则不能贴合。

若上下挪移抱箍，又影响了垂直尺寸。

(还有一种等径杆，没有锥度，用得也少，本文不讨论)。

ΦLX2=LX2/75+Φ 梢=600/75+190=198mm RLX1=198/2=99mmΦLX3=LX3/75+Φ梢=1600/75+190≈211mm RLX1=211/2≈106mmΦLX4=LX4/75+Φ 梢=2400/75+190=222mm RLX1=222/2=111mmΦLX5=LX5/75+Φ 梢=7700/75+190≈293mm RLX1=293/2≈147mmΦLX6=LX6/75+Φ 梢=15000/75+190=390mm Φ 底=ΦLX6=390mm答：各处抱箍的半径挨次为： 96mm;99mm;106mm;111mm;147mm;电杆底径 390mm。

(注：上述各抱箍如果决定制作，也可以 5mm 为档次，挨次制作为： 95、100、105、110、150;如决定购买，因商品化所限，只可以选相近的整数，比如挨次为： 100、100、110、110、150)三. 从地表往电杆上方任意高度处的直径：ΦLS=Φ底— (LS+L 埋)/75 (3)LS——从电杆地表处往上，所选高度(mm);L 埋——电杆埋设深度(mm)(可参考表1)ΦLS——LS 处的直径(mm);注：地表——指该电杆埋设后，在紧贴地面的“0 高度”处。

Φ190-12 杆：Φ 底 3=350mm;LS=3500 mm; L 埋 3=2000mm;Φ170-10 杆：Φ 底 4=303mm;LS=3500 mm; L 埋 4=2000mm;(注：各杆的埋深有规定，见附表 1,该深度适合普通土质)Φ170-10 杆：ΦLS4=Φ 底 4— (LS+L 埋 4)/75 =303— (3500+2000)/75=230mm答：各杆抱箍的半径挨次为： 155mm;149mm;139mm;115mm。

电杆占地面积标准1. 杆体及基础占地面积电杆的占地面积是指电杆的垂直部分和水平部分所占的总面积。

其中，垂直部分指电杆的最高点与地面的交线，水平部分指电杆的最低点与地面的交线。

具体计算方法如下：（1）单根电杆占地面积。

单根电杆的垂直部分和水平部分分别按直径的1.5倍和1.2倍计算。

例如，如果电杆的直径为1米，则单根电杆的垂直部分和水平部分分别占1.5平方米和1.2平方米。

（2）双根电杆占地面积。

双根电杆的垂直部分按单根电杆的垂直部分的两倍计算，水平部分按单根电杆的2/3计算。

例如，如果单根电杆的垂直部分和水平部分分别占1.5平方米和1.2平方米，则双根电杆的垂直部分占3平方米，水平部分占0.8平方米。

2. 避雷针及接地装置占地面积避雷针及接地装置的占地面积是指它们的外形尺寸、埋设深度和所占用的土地面积。

具体计算方法如下：（1）避雷针占地面积。

避雷针的垂直部分按直径的1.5倍计算，水平部分按避雷针高度的1/4计算。

例如，如果避雷针的直径为0.5米，高度为10米，则避雷针占地面积为(0.5×1.5+10×0.25)平方米=3.75平方米。

（2）接地装置占地面积。

接地装置的占地面积按其外形尺寸计算，通常为长方形或圆形。

具体计算方法可根据实际情况而定。

3. 巡线道占地面积巡线道的占地面积是指巡线道的宽度、材质、颜色等方面的规定。

具体计算方法如下：（1）巡线道宽度。

巡线道的宽度应根据实际情况而定，一般不小于0.6米。

（2）巡线道材质。

巡线道可采用混凝土、沥青、石子等不同材质铺设，具体应根据实际情况而定。

（3）巡线道颜色。

巡线道的颜色应采用黄色或灰色等明显标志，以便识别和管理。

4. 围栏占地面积围栏的占地面积是指围栏的高度、材质、颜色等方面的规定。

具体计算方法如下：（1）围栏高度。

围栏的高度应根据实际情况而定，一般不小于1.2米。

（2）围栏材质。

围栏可采用铁丝网、钢板、混凝土等不同材质制作，具体应根据实际情况而定。

常用10kV电杆尺寸D=L/75+R D 抱箍直径或根径，R 稍径，L 杆长；配电变压器参数2.5×9、4×8、6×7、10×6、16×5、25×4、35×3.5、50-70×3、95-120×2.5、150-185×2.0、240-300×1.5、400×1.2 。

根据功率配电缆的简易计算，例如：已知电机的额定功率为22KW, 额定电压为380V变压器距井场400米，试问配很截面积多大的电缆线？（铜的电阻率Ρ取0.0175）（一）有额定容量算出电机在额定功率下的额定电流解：由P=S×COSφ得S=P/COSφ=22/0.8=27.5 KVA其P为额定功率, COSφ为功率因数,按电机名牌取0.8有S=I×U算出在额定功率下的额定电流I=S/U=27500/380=73 A由计算口诀得:估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是"截面乘上一定的倍数"来表示，通过心算而得。

由表5 3可以看出：倍数随截面的增大而减小。

"二点五下乘以九，往上减一顺号走"说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2.5mm’导线，载流量为2.5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4、35×3.5。

"三十五乘三点五，双双成组减点五"，说的是35mm"的导线载流量为截面数的3．5倍，即35×3.5＝122.5(A)。
