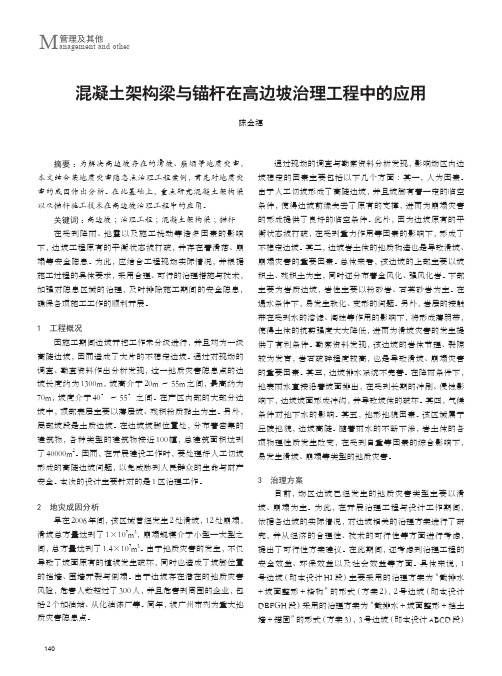

管理及其他M anagement and other混凝土架构梁与锚杆在高边坡治理工程中的应用陈金福摘要：为解决高边坡存在的滑坡、崩塌等地质灾害，本文结合某地质灾害隐患点治理工程案例，首先对地质灾害的成因作出分析。
在此基础上，重点研究混凝土架构梁以及锚杆施工技术在高边坡治理工程中的应用。
关键词：高边坡；治理工程；混凝土架构梁；锚杆在受到降雨、地震以及施工扰动等诸多因素的影响下，边坡工程原有的平衡状态被打破，并存在着滑落、崩塌等安全隐患。
为此，应结合工程现场实际情况，并根据施工过程的具体要求，采用合理、可行的治理措施与技术，加强对隐患区域的治理，及时排除施工期间的安全隐患，确保各项施工工作的顺利开展。
1 工程概况因施工期间边坡开挖工作未分级进行，并且均为一级高陡边坡，因而造成了大片的不稳定边坡。
通过对现场的调查、勘查资料作出分析发现，这一地质灾害隐患点的边坡长度约为1300m，坡高介于20m～55m之间，最高约为70m，坡度介于40°～55°之间。
在产区内部的大部分边坡中，顶部表层主要以薄层坡、残积粉质黏土为主。
另外，局部坡段是土质边坡。
在边坡坡脚位置处，分布着密集的建筑物，各种类型的建筑物接近100幢，总建筑面积达到了40000m2。
因而，在开展建设工作时，要处理好人工切坡形成的高陡边坡问题，以免威胁到人民群众的生命与财产安全。
本次的设计主要针对的是1区治理工作。
2 地灾成因分析早在2006年间，该区域曾经发生2处滑坡，12处崩塌，滑坡总方量达到了1×105m3，崩塌规模介于小型—大型之间，总方量达到了1.4×105m3。
由于地质灾害的发生，不仅导致了坡面原有的植被发生破坏，同时也造成了坡脚位置的挡墙、围墙开裂与倒塌。
由于边坡存在潜在的地质灾害风险，危害人数超过了300人，并且危害到周围的企业，包括2个加油站、从化油漆厂等。
同年，被广州市列为重大地质灾害隐患点。
锚索框架梁和抗滑桩联合支护在路基高边坡滑坡治理中的应用摘要：以云万高速公路曾家垭隧道右线进口YK160+625~+730右侧滑坡治理为例, 介绍了预应力锚索框架梁和抗滑桩联合支护体系在路基高边坡滑坡治理中的应用情况及其施工方法。
关键词：高速公路; 滑坡; 抗滑桩; 锚索框架梁本段滑坡位于云阳县栖霞乡龙门村一组、曾家垭隧道进口附近右侧老沟槽和缓坡地带，自刷坡后该坡体一直在缓慢变形，前部岩体不断松动塌滑，后缘裂缝逐步向后发展。
经调查发现：该坡体的变形范围最远已发展到离线路中线约180米的距离，后缘裂缝贯通，裂缝张开最大宽度已达到20～40cm，可见深度约100cm，已贯穿整个坡体，YK160+625～+645段边坡出现较大规模的坍塌变形，并有向大里程方向发展的趋势。
本滑坡自然坡度18°～24°, 最大边坡高度超过 55m 。
此处原为古滑坡体, 滑体厚度10～30m , 滑坡总方量超过50 万m 3。
公路从滑坡体舌部穿过, 由于路堑的开挖, 引起古滑坡复活, 形成新的滑坡。
古滑坡的复活, 不仅使云万公路正常建设受阻, 而且直接威胁到曾家垭隧道右线的安全, 因此必须采取措施予以治理。
1工程地质和水文地质状况1.1工程地质此滑坡属基岩滑坡。
滑坡体地层主要以滑坡已扰动的砂岩、泥页岩互层，砂质泥岩为主, 地表覆盖薄层第四纪坡残积亚粘土, 滑面以下为中等风化～弱风化砂泥岩互层。
砂岩相对坚硬, 抗风化能力较强, 泥岩质软,具有快速风化特性, 层理发育, 层面光滑细腻。
由于泥岩质软, 加之饱水软化, 形成层间软弱带。
因此古滑坡具有多层性的特点, 主要表现在: (1)在主滑动面以上存在数层次级滑移面; (2)随着开挖高度不同, 产生的新滑坡沿不同深度的层位剪出, 并且开挖高度越大, 滑移深度越深, 新滑动面大部分位于新开挖坡脚附近。
1.2水文地质该段地下水埋深 8～ 15 m , 主要属于孔隙- 裂隙水。
预应力锚索格构在公路边坡治理中的应用分析摘要：预应力锚索与混凝土格构对公路边坡都可以起到较好的稳固作用，将两种形式结合起来，更可以有效的发挥其长处，通过柔性钢索和刚性的混凝土格构有效的将边坡滑坡体固定起来，同时网格结构的表面也可利用植被进行第三道防护，所以此种形式被广泛的应用在边坡治理中。
同时要达到设计要求的稳固效果，就应从施工的各个方面进行全面的控制和管理，这样才能获得较好的施工效果，提高边坡的稳定性。
关键词：预应力锚索网格结构施工要点质量控制一、预应力锚索格构概述预应力锚索格构是一种复合型的支护体系，近些年广泛应用在公路的边坡治理中。
此种结构将锚索的柔性支护手段与格构这种刚性支护手段结合起来，在实际的应用中获得了较好的效果。
此种符合结构利用了锚索的锚固效果，对边坡产生拉力，利用框架格构的表层设计为植被保护形式，适用于整体稳定性差、表层需要增加防护的高陡型边坡。
其中，预应力锚索穿过潜在的滑坡体系，深入到稳定基岩中，对边坡进行预应力加固，有效防止滑坡的出现，而表层岩土的加固和水土保持则利用外部的格构来完成。
此种框架结构不仅可以抑制表层岩土的滑脱，同时在格构中利用植被保护水土，提高了绿化率有助于恢复生态。
格构锚固的护坡材料通常为砌石、钢筋混凝土、预应力混凝土等，锚固材料有锚杆、锚管、预应力锚索等。
常见的砌石和现浇注混凝土格构形式有菱形、方形、人字形、弧形；预应力混凝土格构的形式则有十字形、半正方形、一字型、正方形。
二、预应力锚固格构在边坡治理中的应用1、施工流程预应力锚固格构的主要施工内容包括了：边坡上放样、开挖土方，设定锚索位置、锚索施工、格构施工，预应力张拉和锚索固定，防腐处理，种植植被。
以上施工工艺依次进行，就完成了施工。
2、具体施工要点分析1）边坡土方开挖施工的具体原则：按线开挖，依照设计的坡率、坡高进行测量和放线，并安放坡度架，按照放线进行土方开挖；分级开挖，并进行分级支护，尤其是在高边坡的地质条件下，一定要先对上一层的锚索格构进行施工并完成张拉，直至到达有效防护的效果，才能进行下一级的开挖工作；分级分段开挖，当边坡的地质条件较差，上一层的边坡还没有达到安全性要求而下一级需要开挖时，为了降低对土层的扰动，下一级边坡应采用分段开挖的方式，隔段落进行开挖，并分段防护。
预制格构梁结合预应力锚索边坡锚固施工工法预制格构梁结合预应力锚索边坡锚固施工工法一、前言预制格构梁结合预应力锚索边坡锚固施工工法是一种有效、安全和经济的边坡保护工法。
它采用预制格构梁和预应力锚索相结合的方式，既能够有效地增加边坡的稳定性，又能够保证施工的速度和质量。
本文将对该工法的特点、应用范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例进行详细介绍。
二、工法特点预制格构梁结合预应力锚索边坡锚固施工工法具有以下特点：其一，采用预制格构梁的形式，可以提前制造，并减少现场加工和拼装工作，提高施工效率；其二，预应力锚索可以提供较大的抗拉力，增加地面与锚固结构之间的摩擦力，使边坡更加稳定；其三，适用于不同类型的边坡，无论是土质边坡还是岩质边坡，都可以采用该工法进行加固和保护。
三、适应范围预制格构梁结合预应力锚索边坡锚固施工工法适用于以下范围：其一，适用于高边坡、陡坡和悬崖等地形；其二，适用于边坡稳定性差、易发生滑坡和崩塌的区域；其三，适用于边坡处于高风险区域，需要加固和保护的情况。
四、工艺原理预制格构梁结合预应力锚索边坡锚固施工工法的工艺原理如下：首先，通过对现场边坡进行勘测和设计，确定所需的预制格构梁和预应力锚索的数量和规格。
然后，将预制格构梁安装在边坡上，利用预埋的锚固孔将其固定在地面上。
接下来，通过钢丝绳或钢筋将预制格构梁与地面下的预应力锚索连接起来，通过张拉预应力锚索，使其产生一定的抗拉力。
最后，通过填充土石料和进行覆盖保护，完成整个边坡锚固施工。
五、施工工艺预制格构梁结合预应力锚索边坡锚固施工工法包括以下施工阶段：其一，现场勘测和设计，确定施工方案和所需材料；其二，预制格构梁的制作和运输，包括钢筋加工、钢板焊接和混凝土浇筑等工序；其三，边坡准备工作，包括挖掘和疏通边坡、清理杂物等；其四，预制格构梁的安装和固定，包括预埋锚固孔的施工和格构梁的安装；其五，预应力锚索的安装和张拉，包括预埋锚固孔的布置和锚索的张拉；其六，填充土石料和覆盖保护，保护边坡和锚固结构。
格构锚固结构在边坡工程中的应用作者：杨波史照德来源：《科技资讯》2014年第36期摘要：该文结合某一工程实例，对格构锚固结构在边坡工程中的应用作了介绍，格构护坡有布置灵活、格构形式多样、截面调整方便、与坡面密贴、可随坡就势等显著优点，并且框格内可进行培土和植草，达到边坡加固和美化环境的双重效果，为同类型的边坡治理提供参考。
近年来，我国水利、水电、矿山、铁路、公路、城市建设事业发展迅速，边坡防治已成为国家十分重视的研究领域，支挡加固工程作为边坡防治中的有效方法备受关注。
目前支挡加固措施正向复合型、轻型化、小型化和机械化施工方向发展，格构锚固结构正好顺应了这一发展趋势，而且将护坡与支挡有机地结合在一起。
格构锚固工程作为边坡防护中的有效方法备受关注。
关键词：锚杆（索）格构梁工程应用中图分类号：TV213 文献标识码：A 文章编号：1672-3791（2014）12（c）-0026-02该文主要结合工程案例，对格构锚固结构的设计、施工技巧进行分析、总结，供广大边坡治理技术人员参考、借鉴。
1 格构锚固的定义及分类格构锚固是一种将格构梁护坡与锚固工程相结合形成的新型的抗滑支挡结构，它利用浆砌块石、现浇钢筋混凝土或预制预应力混凝土格构梁进行坡面防护，同时由于格构梁与坡面接触面较大，与格构梁相连接的锚杆或锚索进行深层加固效果很好，使得格构锚固结构既能保证深层加固又可兼顾浅层护坡，很适合土质边坡、松散堆积体滑坡的治理。
格构的主要作用是将边坡坡体的剩余下滑力或土压力、岩石压力分配给格构结点处的锚杆或锚索，然后通过锚杆（索）传递给稳定地层，从而使边坡坡体在由锚（索）提供的锚固力的作用下处于稳定状态。
因此就格构本身来讲仅仅是一种传力结构，而加固的抗滑力主要由格构结点处的锚杆或锚索提供。
一般提及到的格构加固技术是一种广义的术语，它包含了格构本身和锚杆（索）两部分。
此外，格构锚固结构可以与绿化防护措施相结合，例如在格构框架内植草，在稳固边坡的同时，还起到绿化边坡环境的作用，因此格构锚固结构是一种很有发展前途的抗滑护坡结构。
预应力锚索框架梁在路基边坡防护中的应用摘要：预应力锚索与混凝土框架梁的复合结构能够充分发挥锚索和框架梁的锚固作用,在路堑边坡加固中的应用效果良好。
本文结合大准铁路增二线工程实例，详细介绍了预应力锚索框架对路基边坡进行防护的施工方法及施工工艺。
并对锚索施工工艺流程、施工注意事项和施工技术措施等进行了一些探讨。
关键词：预应力锚索框架梁路堑边坡施工工艺1 工程简介工程位于大准铁路增二线工程四标段左线绕行地段线路以挖方通过，地势左高右低，路堑边坡最大挖深27.0m。
由于大准铁路增二线DK255+440处左侧有一电力铁塔，位于原设计边坡上，如将该铁塔拆迁费用巨大，且影响工期，通过对现场勘察提出DK255+410～DK255+460段边坡由原设计的1：1.25调整为1：0.75，边坡防护由浆砌片石护坡改为锚索框架结构而不拆迁铁塔，既消除了拆迁的不利影响又可以大大降低费用。
变更前后如附图1、附图2。
2 工程防护措施（1）改变该段段左侧路堑挡土墙顶上第二、第三级边坡坡度，由原设计1：1.25变更为1：0.75，每10m一级，级间设置2m宽平台。
（2）DK255+410～+460左侧设路堑挡土墙，原最大墙高8m调到10m，墙身采用C20片石混凝土浇注。
墙后设0.5m砂夹卵石及渗水片材作反滤层，墙后堑坡开挖采用挂网喷浆进行临时支护。
（3）该段左侧路堑挡土墙顶上第二、第三级边坡增设预应力框架锚索防护。
框架锚索每片框架由2根横梁和2根肋柱连接组成，在结点处设置预应力锚索，每片框架设两排锚索，DK255+410～DK255+460段左侧第二级边坡锚索，其长度自下而上分别为16.0m、19.0m；第三级边坡锚索，其长度自下而上分别为17.0m、21.0m。
锚索设计拉力500KN，锁定荷载240KN，每孔由5根φ 15.2高强度、低松弛预应力钢绞线组成，锚索下倾角25度，锚索孔径130mm。
框架梁截面尺寸0.6m×0.5m，横宽0.6m，肋柱横向间距3米（每片横向间距6m）。
预应力锚索、锚杆格构梁在高边坡防护工程中的应用分析摘要：针对预应力锚索、锚杆格构梁在高边坡防护工程中的应用进行了简单的分析。
预应力锚索、锚杆格构梁是一种新型的高边坡防护技术，其主要是锚索、锚杆与格构梁两者之间相互协调共同作用，从而形成独特的结构受力体系。
本文对预应力锚索、锚杆格构梁加固技术进行简单介绍并且对其在高边坡防护工程中的应用进行深入的研究，为今后的高边坡防护工程提供一些帮助。
关键词：预应力锚索；锚杆格构梁；高边坡防护；应用随着我国经济的飞速发展，国内基础建设已达到世界领先水平。
在公路、铁路、市政、水利水电及矿山等建设工程领域，均从在又高又陡的边坡，随之而来的问题也越来越多，道路灾害以及对环境造成破坏等问题不断出现。
为了防止这些问题的发生，为了保护稳定的生态环境，从而引进了技术比较成熟的预应力锚索技术以及锚杆格构梁技术，应用在高边坡防护工程中。
预应力锚索技术主要是通过锚索对低层周边的岩土抗剪强度进行结构拉力的传递，预应力锚索、锚杆格构梁的使用可以使锚固的底层形成一定的压应力区域，具有加筋的作用效果，而且还可以有效的提高地层的强度，使预应力锚索和锚杆格构梁紧密的连接在一起，形成一个具有较高强度的复合体系，对阻止边坡滑动起到了有效的作用，因此预应力锚索技术和锚杆格构梁在高边坡防护工程中的应用，可以有效的提高边坡的稳定性。
1.预应力锚索与锚杆格构梁联合应用的特点1.1联合应用特点预应力锚索和锚杆格构梁联合结构是一种对高边坡进行加固的支护技术，这种加固技术具有很多优点，例如：结构布置较为灵活、结构形式多种多样、调整结构截面形式简单方便，与边坡坡面连接紧密等。
格构内采取挂钢筋网喷射混凝土和种植花草植被等方法进行防护，这种防护方法造价较低、施工工期短、对边坡的影响较小、安全可靠性能高，因此在高边坡防护工程施工中常应用此类方法。
1.2联合应用的工作原理利用预应力锚索将容易产生滑动的部分固定在山体上，锚杆约束边坡的滑动，并且在边坡表面露出锚头上加上格构梁结构和挂钢筋网喷射混凝土，在滑动体的表面形成一个整体的钢筋混凝土板，从而将松散的岩石和土体固定为一个整体，使其具有较高的稳定性，达到防止边坡滑动的目的。
预应力锚索+框架混凝土格构梁支护技术在边坡中的应用摘要：预应力锚索+框架混凝土格构梁支护技术在边坡工程中越来越得到广泛应用，本文结合多年从事边坡支护工程设计和施工的经验，对预应力锚索+框架混凝土格构梁支护技术的组成，机理，施工流程等方面进行了全面而详细的分析研究。
关键词：锚索；混凝土；格构梁近年来，随着国家经济建设的发展，高边坡工程越来越多，边坡锚固技术[1]也得到了飞速发展，其中预应力锚索+框架混凝土格构梁支护技术[2]在边坡支护和加固工程中得到广泛应用。
该支护技术具有设计灵活、施工简便、外形美观、造价低廉、安全可靠等优点。
预应力锚索+框架混凝土格构梁支护技术不仅可以用于治理滑坡、坍塌等斜坡类地质灾害，还可以加固潜在不稳定的边坡，防止边坡出现滑坡等灾害。
结构组成预应力锚索+框架混凝土格构梁主要由预应力锚索和框架混凝土格构梁组成，混凝土格构梁采用矩形或菱形布置，混凝土格构梁间根据地质条件可增设钢筋网并喷射混凝土面层，还可以根据需要在格构梁间实施客土喷播来进行绿化。
工作机理2.1预应力锚索锚固机理预应力锚索的一端固定在框架混凝土格构梁上，另一端穿过滑裂面或潜在滑裂面后，锚固在坡体内部稳定岩土体中。
锚索施加预应力后，在岩土体中产生强大的压应力场，使不稳定滑体处于高围压的三向应力状态，与在单轴压力及低围压条件下相比，岩土体的力学特性得到提高。
此时结构面处于受压状态，界面的咬合作用和抗滑阻力增强，从而使得边坡岩土体的整体性得到显著提高。
2.2框架混凝土格构梁加固机理框架混凝土格构梁平置于坡面上，由横梁和竖肋组成，两者一般呈矩形或菱形布置。
横梁和竖肋多采用现浇钢筋混凝土结构（也采用预制十字型钢筋混凝土结构），顶梁主要起到保护分级卸荷平台或堑顶岩土体稳定的作用，不是主要受力构件。
由于预应力锚索仅仅作为受拉杆件，只有变形岩土体具有一定的刚度，保持一定的形状，能在框架混凝土格构梁的协调下形成受力体系，因此变形岩土体也可以看成是预应力锚索+框架混凝土格构梁支护结构的一部分。
格构梁与锚杆、预应力锚索联合支护在边坡治理中的应用强珂（中国有色金属工业西安勘察设计研究院，西安，710054）摘要：本文结合东北某工业项目边坡支护工程实例，介绍了格构梁与锚杆、预应力锚索联合支护在边坡治理中的应用。
关键词：边坡支护锚杆预应力锚索格构梁我国近年来基础建设高速发展，不少大型工业项目、公路、铁路等工程建设工程中经常需要大量的挖方、填方，必然形成大量的裸露边坡。
裸露边坡会带来一系列如水土流失、泥石流、滑坡等地质环境问题，因此边坡支护就现的尤为重要。
本文结合东北某工业项目边坡支护工程实例，详细介绍了格构梁与锚杆、预应力锚索联合支护结构在挖方区高陡边坡中的应用。
格构梁与锚杆、预应力锚索联合支护结构是对边坡进行加固的一种支护技术, 该加固技术具有布置灵活、结构形式多样、截面调整方便、与坡面密贴、可随坡就势等显著优点,格构内可进行挂网喷砼、植草绿化和防护,同时该方法造价较低、施工工期短、边坡变形小,安全可靠,使其在高边坡加固处理中得到广泛应用。
1.场地概况、气候土壤条件及边坡（挖方区）支护方法选择东北某工业项目边坡绿化工程位于辽东丘陵地带的浑河河谷冲击平原，坐落在东洲河下游河谷的东部丘陵地区。
处于中温带，属大陆性季风气候，四季分明，夏季温暖多雨，冬季寒冷，春秋两季较短、多风。
年平均气温为摄氏13.9度，年平均降水量为826.8mm，降雨日数理念平均24天，地面冻结深度1.2—1.4m。
本工程根据场地平整标高，厂区分137.5m标高、121m标高、149.5m三个平台。
既存在挖方区边坡，又存在填方区边坡。
边坡依据结构类型分为三种类型：挖方区边坡、填方区坡度≥45°边坡、填方区坡度≤45°边坡。
挖方边坡最高约为30m，边坡高程图1 锚杆、锚索、格构梁布置立按10m 一级平台设计，平台宽2m ，坡度最陡处达68.2度。
边坡加固采用锚杆（索）与格构梁联合结构方式进行支护,坡面框格内采用植生袋植草绿化护面。
其中锚索仅布置于高陡边坡段（≥500），锚索与锚杆间隔布置，锚杆与锚索纵横间距为3m ，而锚索与锚索纵横间距为6m ，其他缓坡段按锚杆布置，相邻锚杆与锚杆纵横间距为3m ，施工时按高程布置。
2格构梁与锚杆、预应力锚索联合支护加固机理及型式 2.1作用机理格构加固技术是利用浆砌块石、现浇钢筋混凝土或预制预应力混凝土进行边坡坡面防护，并利用锚杆或锚索加以固定的一种边坡加固技术。
格构技术一般与公路环境美化相结合，利用框格护坡，同时在框格之内种植花草可以达到极其美观的效果。
这种技术山区高速公路中高陡边坡加固中被广泛采用，其护坡达到既美观又安全的良好效果。
格构的主要作用是将边坡坡体的剩余下滑力或土压力、岩石压力分配给格构结点处的锚杆或锚索，然后通过锚索传递给稳定地层，从而使边坡坡体在由锚杆或锚索提供的锚固力的作用下处于稳定状态。
因此就格构本身来讲仅仅是一种传力结构，而加固的抗滑力主要由格构结点处的锚杆或锚索提供。
一般提及到的格构加固技术是一种广义的术语，它包含了格构本身和锚杆(索)两部分。
2.2格构梁型式选择根据格构梁采用的材料不同，格构可分为浆砌块石格构、现浇钢筋混凝土格构和预制预应力混凝土格构(又称PC 格构)。
格构梁的常用型式有4种：1)井字型：指顺边坡倾向和沿边坡走向设置方格状格构；2)菱型：沿平整边坡坡面斜向设置格图3 井字型格构梁图4 菱形格构梁构；3)人字型：按顺边坡倾向设置浆砌块石条带，沿条带之间向上设置人字型浆砌块石拱或钢筋混凝土；4)弧型：按顺边坡倾向设置浆砌块石或钢筋混凝土条带，沿条带之间向上设置弧型浆砌块石拱或钢筋混凝土。
本工程采用方型、菱型现浇钢筋混凝土格构梁，其中方型格构的断面采用矩形，纵梁为400×600mm ，横梁为300×400mm ，菱型格构的断面采用L 形350×450mm ，浇筑C30混凝土，混凝土保护层厚度为40mm 。
3 格构梁与锚杆、预应力锚索联合支护加固边坡 3.1工艺流程边坡放样及土方开挖——修坡——定锚杆（索）孔位——锚杆（索）施工——格构梁施工——预应力锚索张拉锁定及锚头防腐——封锚——格构框内植生袋植草——养护。
3.2边坡放样及土方开挖、修坡严格按设计坡率、坡高测量放线，按线开挖，不得超、欠挖；为了减少对边坡的扰动应采取减小边坡开挖高度的办法，将设计的每级边坡分层、分段开挖。
边坡按照设计要求开挖完毕,并进行坡面修整后方可进行下一步放样施工。
3.3锚杆及预应力锚索施工流程边坡采用锚拉格构梁的支护型式。
格构梁节点处设置预应力锚索或非预应力锚杆。
先施工锚杆、锚索, 再进行格构梁施工,最后再进行锚索张拉锁定与封锚施工。
图8 锚杆、锚索施工现场锚杆及预应力锚索施工流程如下：3.4孔位放样、成孔（1）依据施工设计图，根据场区已建立的测量控制点，用全站仪进行测量放样确定空位以及锚孔方位角。
（2）由于孔位距离地面较高，而钻机必须放置在施工平台上才能进行工作，因此，搭设排距1.5m ，柱距1.5m 的两排架型式的脚手架；脚手板采用厚度50mm 木架板，同时为避免脚手架外倾，设立了撑杆并搭架防护栏。
（3）锚杆钻机吊装于作业平台后，将钻机底座平台调整为开孔倾角15°，再对点调试、固定。
（4）钻进前再次检查钻机倾角和方位角是否符合设计要求．再次紧固钻机；当钻进孔深到设计孔深(超过设计孔深0．5m)后，退出钻机钻杆并用高压气流进行清孔，从而形成孔直径Φ110mm 和Φ150mm 锚杆、锚索孔。
本次工程施工采用KQD-100型电动潜孔钻机进行锚杆（索）的成孔施工，钻机配以VFV-12/7型空压机风动冲击回转钻进成孔。
（5）造孔完成后，孔口要用填塞物封好，使孔壁无污染物以便锚杆、锚索入孔顺利。
（6）锚孔开孔角度误差不超过±2°，孔斜不超过1%，钻孔位置误差不超过100mm 。
3.5锚杆、锚索制作本次工程预应力锚索选用ΦS15.2钢绞线，锚杆采用HRB335Ф28mm Ⅱ级钢筋。
3.5.1锚杆制作按设计要求制作锚杆，为使锚杆处于钻孔中心，应在锚杆杆件上安设定中架或隔离架。
锚杆图7 锚杆及预应力锚索施工流程图钢筋平直、顺直、除油除绣，杆体自由段应用塑料布或塑料管包扎，与锚固体连接处用铅丝绑扎。
3.5.2锚索制作编索在有遮盖的棚内进行．锚索下料后．对钢绞线进行逐根检查，对有损伤的钢绞线禁止使用。
下料用砂轮切割机切割．其下料长度为锚索的设计长度、锚头高度、千斤顶长度以及张拉操作余量的总和。
编索时严格按照图纸设计安装对中支架、固线塞、限浆环等，保证锚索的“平、直、顺”组装，将导向帽与锚索紧密联结,根据锚索设计根数选用合适的架线环将锚索分开, 架线环安装间距1.5m一个,在每个架线环中间部位安装一个钢筋箍。
张拉段钢绞线表面涂钙质润滑脂，做永久性防腐，外套17mmPVC套管，注浆管从对中支架中心孔插入，制作完毕后按孔号编号挂标签存放。
3.6锚杆、锚索安装安放锚杆杆体时，应防止杆体扭曲、压弯，注浆管宜随锚杆一同放入孔内，管端距孔底为50-100mm，杆体放入角度与钻孔倾角保持一致，安好后使杆体始终处于钻孔中心。
安装锚索前应认真清除锚索表面的油污和铁锈。
锚索外套上定位片使锚索居中，应防止锚索扭压、弯曲、注浆管应随锚索一同入孔，注浆管头部距孔底5～10厘米，锚索定位止浆环到达孔口时，停止推送，再检查一遍，排气管是否畅通。
预应力锚索进入孔内的深度不应小于锚索长度的98％。
若发现孔壁坍塌，应重新透孔、清孔，直至能顺利送入锚杆、锚索为止。
3.7注浆注浆前进行了清孔，水泥砂浆强度为M30，锚固段注浆采用二次注浆工艺。
水泥采用P.O42.5普通硅酸盐水泥，加三乙醇胺早强剂。
细骨料选用粒径小于2mm的中细砂，采用PH值不小于4的水质。
灰浆搅拌必须使用机械进行强制拌合，搅拌时间最低不应少于2min；浆液要随拌随用，超过初凝时间的浆液要废弃。
3.8钢筋混凝土格构梁施工锚杆、锚索注浆结束后就可进行钢筋混凝土格构梁施工。
在施工前必须对格构梁进行放样定位，然后先清理坡面，再开始刻槽、做混凝土垫层，垫层施工结束后再制作安装钢筋，安装锚索定位管及固定锚垫板（400mm*400mm*20mm），锚杆头与钢筋焊接，支架模板及浇捣混凝土，在混凝土强度达到要求后（混凝土浇筑完后24小时后）方可开始拆模并及时养护。
其施工顺序: 测线定位→梁槽开挖→钢筋制安→锚杆头焊接、安装定位管及固定锚垫板→支模→梁槽内现浇混凝土→拆模→养护。
为了保证格构梁的美观和嵌岩深度，本次施工投入大量的设备和人力，对凸出岩面使用风枪、风镐洗平，对低凹的岩面使用片石座浆填砌，最后再用水泥沙浆找平。
本次工程钢筋混凝土格构梁每15.9m 设置一支护单元，每单元之间设置施工缝，中间用沥青填充，钢筋混凝土格构梁采用C30混凝土浇筑，混凝土保护层厚度为40mm 。
纵向钢筋等级为Ⅱ，连接均采用焊接，焊接接头应相互错开。
格构梁混凝土全部采用现场搅拌。
格构梁施工完毕后，应对格构梁框格内进行清除，以便下一步采用植生袋绿化埴草。
3.9锚索张拉与锁定（1）本次张拉设备采用YCw 一100型千斤顶和Yc —l8型千斤顶同ZB2×2--500型油泵配套使用。
（2）格构梁混凝土及内锚段混凝土强度均大于20Mpa 时后，依次安装锚具、夹片、千斤顶、工作锚等，接通油管，接通电源，进行张拉。
（3）锚索张拉按一定程序、次序张拉。
图9 格构梁钢筋绑扎图11 格构梁混凝土浇筑图12 格构梁模板拆除图10 格构梁模板安装图 13 锚具安装张拉分预张拉、张拉、补偿张拉。
预张拉力为设计张拉力的10% ，使锚索中每根钢绞线拉直。
张拉采用分级加载，五个级别为设计张拉力的25%、50%、75%、100%、120%，锚索张拉过程中千斤顶加荷载时应平稳、均匀、徐缓；卸荷载降压时，应缓慢打开回油阀门，使压力表指针平稳下降，否则易引起变形、达不到张拉效果或应力损失过快过大。
每级加载时间的稳压时间为5 min ，并且量测钢绞线的伸长值，实测伸长值与理论伸长值相差不超过±10％；张拉至设计轴向张拉力的 120%时，持荷15min.然后卸荷至锁定荷载进行锁定作业，每一步都做好记录。
锁定后，若发现有明显预应力损失时，应进行补偿张拉（4）补偿张拉结束后进行自由段回填注浆，浆液同锚固段，自由段注浆时采用孔底返浆施工，压力一般为0.2 ～0.4Mpa ，最大压力不超过1Mpa ，直至孔口返浆，且返浆浓度与进浆浓度相同为止，然后拔出进浆管。
（5）自由段注浆时，进浆管插入锚固段与张拉段接触处，要求以浆排水，不扰动浆液。
自由段注浆结束，可将外面的钢绞线切除，切除时用电动手砂轮，剩余长度不宜小于10cm 。
