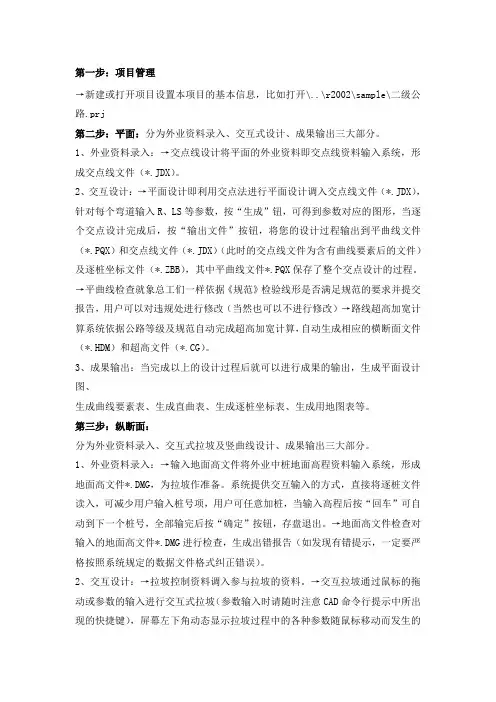

第一步：项目管理→新建或打开项目设置本项目的基本信息，比如打开\..\r2002\sample\二级公路.prj第二步：平面：分为外业资料录入、交互式设计、成果输出三大部分。
1、外业资料录入：→交点线设计将平面的外业资料即交点线资料输入系统，形成交点线文件（*.JDX）。
2、交互设计：→平面设计即利用交点法进行平面设计调入交点线文件（*.JDX），针对每个弯道输入R、LS等参数，按“生成”钮，可得到参数对应的图形，当逐个交点设计完成后，按“输出文件”按钮，将您的设计过程输出到平曲线文件（*.PQX）和交点线文件（*.JDX）（此时的交点线文件为含有曲线要素后的文件）及逐桩坐标文件（*.ZBB），其中平曲线文件*.PQX保存了整个交点设计的过程。
→平曲线检查就象总工们一样依据《规范》检验线形是否满足规范的要求并提交报告，用户可以对违规处进行修改（当然也可以不进行修改）→路线超高加宽计算系统依据公路等级及规范自动完成超高加宽计算，自动生成相应的横断面文件（*.HDM）和超高文件（*.CG）。
3、成果输出：当完成以上的设计过程后就可以进行成果的输出，生成平面设计图、生成曲线要素表、生成直曲表、生成逐桩坐标表、生成用地图表等。
第三步：纵断面：分为外业资料录入、交互式拉坡及竖曲线设计、成果输出三大部分。
1、外业资料录入：→输入地面高文件将外业中桩地面高程资料输入系统，形成地面高文件*.DMG，为拉坡作准备。
系统提供交互输入的方式，直接将逐桩文件读入，可减少用户输入桩号项，用户可任意加桩，当输入高程后按“回车”可自动到下一个桩号，全部输完后按“确定”按钮，存盘退出。
→地面高文件检查对输入的地面高文件*.DMG进行检查，生成出错报告（如发现有错提示，一定要严格按照系统规定的数据文件格式纠正错误）。
2、交互设计：→拉坡控制资料调入参与拉坡的资料。
→交互拉坡通过鼠标的拖动或参数的输入进行交互式拉坡（参数输入时请随时注意CAD命令行提示中所出现的快捷键），屏幕左下角动态显示拉坡过程中的各种参数随鼠标移动而发生的变化。
海地软件操作详解道路工程路线设计及三维仿真实验心得在完成道路勘测设计之后，我们在老师带领下完成了道路勘测设计及三维仿真的实验。
实验分两阶段进行,一，路线设计,二，三维仿真实验。
路线设计路线设计阶段步骤比较多，但是如果刚开始能够按步骤来，就不会出现大的问题。
前期准备工作第一步就是建立一个文件夹，当然路径自己一定要清楚。
接着就是一定要往文件夹里放入地形图。
如果忘记放，接下就会出现一个问题，后面调用该文件的时候会找不到文件，从而无法生成成果文件。
第二步，双击海地软件，进入海地软件设计界面。
再就是点击“文件-打开,之前新建的文件夹，在里面找到之前放入的大地形图,“，当然，这时候还可以改变地形图的底色。
项目管理点击“项目管理-新建“，可以在里面输入各种技术参数，这里有要特别注意，项目文件和项目文件路径，除后缀,有所区别外，其他地方必须相同。
平面设计点击“平面设计-二维交点设计“，其目的就是把平面的起点交点定下来。
再点击“平面设计-交点法“定出各个曲线的缓和曲线长度，以及圆曲线的半径，这样就把平面曲线就画出来了。
然后点击”路线加宽超高超高计算“就可以把路线的加宽及超高值全部算出来。
当然也可以把计算结果导入到excel表里面。
如果想要知道设计的曲线合不合规范的要求，那么只需要点击”平曲线检查“就可以知道结果了。
在该菜单栏中还有可以生成”直线曲线转角表“，”逐桩坐标表“。
DTM图形数字化，就是把地面高程的信息以数字的形式储存起来，为以后的土石方量计算，纵断面设计，横断面设计以及生成三维数据模型提供依据。
具体的操作,图形数字化—构造DTM—读入DTM—显示DTM---输出DTM:纵断面设计首先点击“由DTM切纵横断面值”接下来要做的就是拉坡，首先要输入“拉坡控制资料”，有了资料以后就可以进行“交互拉坡”了。
拉了坡之后就可以进行“竖曲线”设计。
如果要想知道曲线是否符合规范要求，可以点击“竖曲线检查”。
纵断面设计好以后就可以生成较多的技术参数，比如“设计高程”，“填挖高计算”“超高值”等。
海地软件地面线文件采集的地面点文件是*.TXT的（若是*.csv则不用导入excel），先打开excel，采用“数据--导入外部数据--导入数据”打开“选取数据源”对话框，按照楼主地面点文件保存路径找到地面点文件双击打开，在“文本导入向导”中选择“分隔符号”，点“下一步”，选择“空格”，将采集的xyz坐标导入excel。
在excel 中，若导入后A列为X值，B列为Y值，C列为Z值，则在D列第1行输入公式“=A1&","&B1&","&C1”回车，D1中显示第一个点“X坐标,Y坐标,高程”，选中D1右下角向下拖动公式，直到采集的数据全部在D列中显示。
选中D列中的所有数据，右键“复制”，在CAD中新建图层，设置为当前图层。
选中输入点命令，在cad下方对话框中“指定点：”后，右键“粘贴”，则所有采集的地面点输入CAD内。
用海地“DTM-电子地形图数字化”打开“地形图数字化”对话框，在“选择高程数据层”中选择所输入点所在的图层，点“确定”，生成*.xyz文件，“DTM—构造DTM”，“DTM—生成DTM”，生成*.tin文件，“纵断面—由DTM切纵横断面”，打开“由DTM切纵横断面”对话框，根据现场采集宽度采用“直接输入”方式，输入左右边距（若输入宽度超过DTM的范围则无法提取），设置切值方式、切值范围、地面线文件格式，设置输出文件的名称及保存路径（注意不要覆盖了实测的dmg文件），点确定则生成了*.dmg、*.dmx文件，若采集的数据中无路线中桩位置坐标、高程，为了提取的地面线的准确，应按上述方法将中桩点（XYZ）输入CAD中再生成DTM，提取*.dmx文件。
2.1.2总体流程1、您只需按照以下程序操作即可很快浏览到Hard的主要功能，轻松了解它的使用过程。
2、流程考虑到初学者还没有熟练掌握Hard系统，故在流程中不考虑“数模”，即不考虑系统在三维环境中的操作方法。

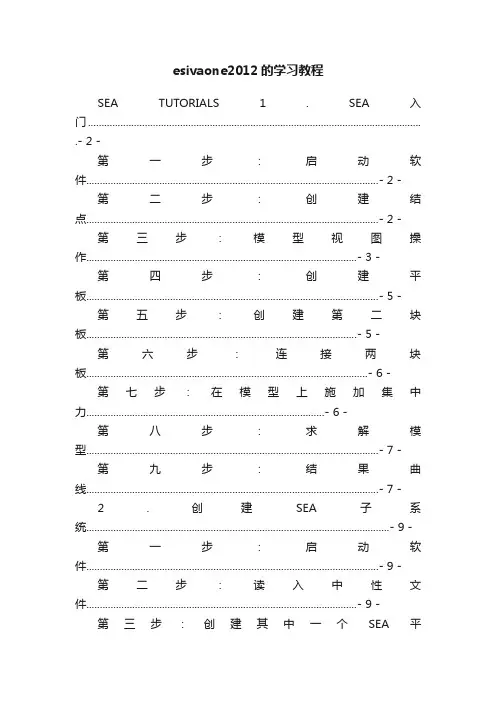

esivaone2012的学习教程SEA TUTORIALS 1．SEA 入门........................................................................................................................... .- 2 -第一步：启动软件............................................................................................................- 2 - 第二步：创建结点............................................................................................................- 2 - 第三步：模型视图操作....................................................................................................- 3 - 第四步：创建平板............................................................................................................- 5 - 第五步：创建第二块板....................................................................................................- 5 - 第六步：连接两块板........................................................................................................- 6 - 第七步：在模型上施加集中力........................................................................................- 6 -第八步：求解模型............................................................................................................- 7 - 第九步：结果曲线............................................................................................................- 7 - 2．创建SEA子系统................................................................................................................- 9 - 第一步：启动软件............................................................................................................- 9 - 第二步：读入中性文件....................................................................................................- 9 - 第三步：创建其中一个SEA平板................................................................................- 10 -第四步：创建SEA圆柱................................................................................................- 12 - 第五步：创建SEA单曲率壳........................................................................................- 13 - 第六步：连接子系统......................................................................................................- 15 - 第七步：创建SEA 梁....................................................................................................- 15 - 第八步：创建SEA环梁................................................................................................- 16 - 第九步：创建结点..........................................................................................................- 17 - 第十步：创建SEA双曲率壳........................................................................................- 18 - 第十一步：创建SEA声腔............................................................................................- 19 - 第十二步：创建第二个声腔..........................................................................................- 21 - 第十三步：连接子系统..................................................................................................- 22 - 第十四步：创建附加结点..............................................................................................- 23 - 第十五步：创建半无限流体子系统..............................................................................- 23 -第十六步：连接半无限流体子系统..............................................................................- 24 -第十七步：施加集中力..................................................................................................- 25 - 第二十步：获取结果......................................................................................................- 27 -3. 数据库、结果诊断和NCTs..............................................................................................- 30 - 第一步：启动软件并载入模型......................................................................................- 30 -第二步：创建新材料属性..............................................................................................- 31 - 第三步：创建新的物理属性..........................................................................................- 31 - 第四步：创建新的阻尼损耗因子..................................................................................- 33 -第五步：给子系统添加相应属性..................................................................................- 35 -第六步：曲线显示重要参数..........................................................................................- 39 - 第七步：施加激励..........................................................................................................- 42 - 第八步：定义载荷工况..................................................................................................- 45 - 第九步：模态分析..........................................................................................................- 47 - 第十步：利用NCTs进行设计修改..............................................................................- 50 - - 1 -1．SEA 入门第一节是软件的基本入门介绍，帮主用户理解VA One软件建立SEA 模型的常见方法。
2.1.2总体流程1、您只需按照以下程序操作即可很快浏览到Hard的主要功能，轻松了解它的使用过程。
2、流程考虑到初学者还没有熟练掌握Hard系统，故在流程中不考虑“数模”，即不考虑系统在三维环境中的操作方法。
关于数模的操作详见本手册的第四章内容。
流程如下：第一步：项目管理\..\r2002\sample\二级公路.prj 第二步：平面：分为外业资料录入、交互式设计、成果输出三大部分。
1线文件（*.JDX）。
2*.JDX），针对每个弯道输入R、LS等参数，按“生成”钮，可得到参数对应的图形，当逐个交点设计完成后，按“输出文件”按钮，将您的设计过程输出到平曲线文件（*.PQX）和交点线文件（*.JDX）（此时的交点线文件为含有曲线要素后的文件）及逐桩坐标文件（*.ZBB），其中平曲线文件*.PQX范》检验线形是否满足规范的要求并提交报告，用户可以对违规处进行修改（当然也可以不成相应的横断面文件（*.HDM）和超高文件（*.CG）。
3、成果输出：当完成以上的设计过程后就可以进行成果的输出，生成平面设计图、生成曲线要素表、生成直曲表、生成逐桩坐标表、生成用地图表等。
第三步：纵断面：分为外业资料录入、交互式拉坡及竖曲线设计、成果输出三大部分。
1文件*.DMG，为拉坡作准备。
系统提供交互输入的方式，直接将逐桩文件读入，可减少用户输入桩号项，用户可任意加桩，当输入高程后按“回车”可自动到下一个桩号，全部输完*.DMG进行检查，生成出错报告（如发现有错提示，一定要严格按照系统规定的数据文件格式纠正错误）。
2、交互设计：数的输入进行交互式拉坡（参数输入时请随时注意CAD命令行提示中所出现的快捷键），一操作得到的每个变坡点进行修改或竖曲线设计，您可以通过R、T、E中的任何一个参数进行控制设计（在此常用T即切线长来控制生成竖曲线）。
退出时提示存盘为*.ZDM文件。
告，用户可以对违规处进行修改（当然也可以不进行修改）。

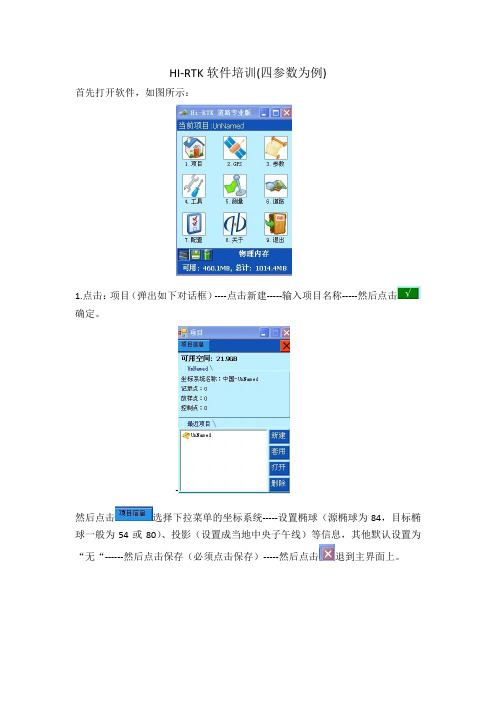

HI-RTK软件培训(四参数为例)首先打开软件，如图所示：1.点击：项目（弹出如下对话框）----点击新建-----输入项目名称-----然后点击确定。
-然后点击选择下拉菜单的坐标系统-----设置椭球（源椭球为84，目标椭球一般为54或80）、投影（设置成当地中央子午线）等信息，其他默认设置为“无“------然后点击保存（必须点击保存）-----然后点击退到主界面上。
2.点击：2GPS（如下图）------然后点击------连接GPS----连接上之后再点击------点击基准站设置------点击平滑（采集当前点的单点定位坐标）-----点击-----设置数据传输方式-----点击设置差分方式、电文格式天线高然后点击-----然后点击确定注：设置完基准站之后，电台收发灯正常的情况下应该是一秒闪烁一次，基准站信号灯也是一秒闪烁一次红灯。
如果是手机卡模式，则信号灯绿灯常亮。
3．基准站设置完成之后，手簿和移动站连接，连接和基准站连接方式一致，连接上之后。
点击5.测量-----点击采集一直点A-----输入点名、天线高-----点击保存----然后在次采集其他已知点坐标4.采集完已知点坐标之后，退出测量界面----点击-----然后点击----参数计算点击平滑设置传输方式，内置电台或内置网络 设置基站和移动站之间传输电文格式----选择计算类型----（以四参数和高程拟合为例）点击添加----点击从点库里调出A点-----然后在目标处输入A点的已知坐标----然后点击保存---依次输入其他点坐标----然后点击----计算出四参数和高程拟合之后退出即可5.测量：参数计算完之后校核已知点没有问题之后就可以开始测量了，点击采集碎步点（按SP键也可以）点击是平滑采集6.放样：点击----点击点放样---然后点击-----输入坐标进行单点放样（也可以点击从放样点库里调入点坐标）7．直线放样：点击----点击放样点库-----点击----输入放样点点名、坐标----点击-----点击------点击线放样-----点击-----点击直线------输入直线要数-----点击开始放样8同一点重复架站：打开软件-----点击项目----打开-----打开之前在改点架站的项目文件-----然后在打开GPS----连接主机------连接上之后可以开始测量附1：放样点库导入1.在EXCEL里面按下面的格式编辑好然后另存为CSV的格式。
第一章系统概述1.1 系统简介海地公路优化设计系统（以下简称海地软件）是海地公司的公路设计软件之一（以下简称海地软件），用户遍布全国30 个省、直辖市，近10 年来，全国1000 多家海地用户应用海地系统完成数十万公里的公路设计，建设完成的道路遍布祖国大江南北。
海地系统已经成为国内设计企业在购买软件时的首选，是设计工程师不可缺少的软件工具。
因此，掌握海地软件的使用是路桥专业学生必备的技能。
1.2 软件环境本系统运行在英文或中文AutoCAD2000/2002/2004/2005/2006；for windows98/2000/me/NT/XP 系统。
1.3 系统安装方法：首先安装AutoCAD 2000/2002/2004/2005/2006；然后打开光盘上的“公路设计优化系统”目录，直接运行其目录下的Setup.exe 文件。
系统安装完成后，运行桌面上的“海地道路”快捷图标即可启动海地系统。
在AutoCAD 目录下的sample 目录下有示例文件，同学们可以使用这些示例学习并熟悉海地系统。
在AutoCAD“帮助”菜单下安装有《海地公路优化设计系统帮助》，同学们在有疑问的时候，可以通过帮助得到答案。
第二章海地软件操作流程图同学们可以通过以下流程图对海地软件的操作步骤有个基本了解。
新建项目（以后就可打开项目）实测资料地形图纸上定线输入JDX 文件(有断链要输入断链文件再到下一步)输入并检查高程数据*.dmg横断面数据*.dmx1、电子地形图数字化2、构造DTM3、输出DTM打开电子地形图，用多段线命令连接各交点，以确定各交点位置。
（最好不间断）生成*.tin 文件(平面——交点法——读入交点线)1、检查各交点主点桩号与平面资料是否一致，不一致要返回修改JDX 文件。
2、检查资料正确就马上输出文件。
输出*.jdx、*.pm、*.pqx、*.zbb 四个文件平面——路线超高加宽计算（这一步会计算生成*.hdm、*.cg、*.jk、*.cgt 四个文件）纵断面设计交互拉坡后生成*.ZDM 文件或根据资料输入*.ZDM 文件纵断面——纵断面检查平面——交点线设计——Pline线形成交点线，得到JDX 文件。

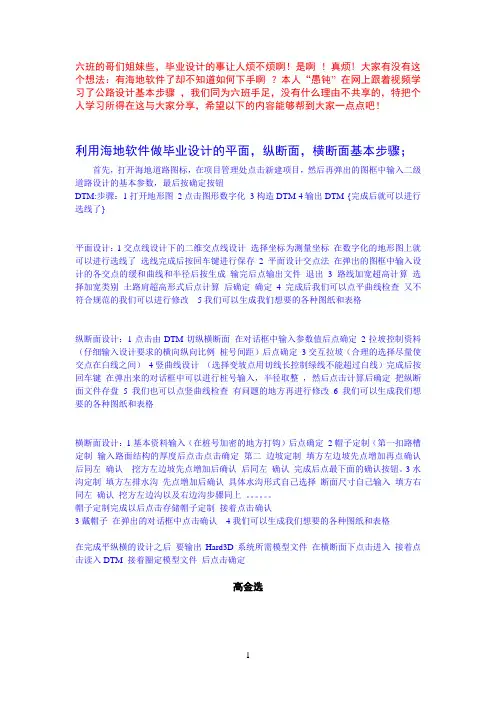

六班的哥们姐妹些，毕业设计的事让人烦不烦啊！是啊！真烦! 大家有没有这个想法：有海地软件了却不知道如何下手啊？本人“愚钝”在网上跟着视频学习了公路设计基本步骤，我们同为六班手足，没有什么理由不共享的，特把个人学习所得在这与大家分享，希望以下的内容能够帮到大家一点点吧！利用海地软件做毕业设计的平面，纵断面，横断面基本步骤；首先，打开海地道路图标，在项目管理处点击新建项目，然后再弹出的图框中输入二级道路设计的基本参数，最后按确定按钮DTM:步骤：1打开地形图2点击图形数字化3构造DTM 4输出DTM {完成后就可以进行选线了}平面设计：1交点线设计下的二维交点线设计选择坐标为测量坐标在数字化的地形图上就可以进行选线了选线完成后按回车键进行保存2平面设计交点法在弹出的图框中输入设计的各交点的缓和曲线和半径后按生成输完后点输出文件退出3路线加宽超高计算选择加宽类别土路肩超高形式后点计算后确定确定4完成后我们可以点平曲线检查又不符合规范的我们可以进行修改5我们可以生成我们想要的各种图纸和表格纵断面设计：1点击由DTM切纵横断面在对话框中输入参数值后点确定2拉坡控制资料（仔细输入设计要求的横向纵向比例桩号间距）后点确定3交互拉坡（合理的选择尽量使交点在白线之间）4竖曲线设计（选择变坡点用切线长控制绿线不能超过白线）完成后按回车键在弹出来的对话框中可以进行桩号输入，半径取整，然后点击计算后确定把纵断面文件存盘5 我们也可以点竖曲线检查有问题的地方再进行修改6我们可以生成我们想要的各种图纸和表格横断面设计：1基本资料输入（在桩号加密的地方打钩）后点确定2帽子定制（第一扣路槽定制输入路面结构的厚度后点击点击确定第二边坡定制填方左边坡先点增加再点确认后同左确认挖方左边坡先点增加后确认后同左确认完成后点最下面的确认按钮。
3水沟定制填方左排水沟先点增加后确认具体水沟形式自己选择断面尺寸自己输入填方右同左确认挖方左边沟以及右边沟步骤同上。
海地软件地面线文件采集的地面点文件是*.TXT的（若是*.csv则不用导入excel），先打开excel，采用“数据--导入外部数据--导入数据”打开“选取数据源”对话框，按照楼主地面点文件保存路径找到地面点文件双击打开，在“文本导入向导”中选择“分隔符号”，点“下一步”，选择“空格”，将采集的xyz坐标导入excel。
在excel中，若导入后A 列为X值，B列为Y值，C列为Z值，则在D列第1行输入公式“=A1&","&B1&","&C1”回车，D1中显示第一个点“X坐标,Y坐标,高程”，选中D1右下角向下拖动公式，直到采集的数据全部在D列中显示。
选中D列中的所有数据，右键“复制”，在CAD中新建图层，设置为当前图层。
选中输入点命令，在cad下方对话框中“指定点：”后，右键“粘贴”，则所有采集的地面点输入CAD 内。
用海地“DTM-电子地形图数字化”打开“地形图数字化”对话框，在“选择高程数据层”中选择所输入点所在的图层，点“确定”，生成*.xyz文件，“DTM—构造DTM”，“DTM—生成DTM”，生成*.tin文件，“纵断面—由DTM切纵横断面”，打开“由DTM切纵横断面”对话框，根据现场采集宽度采用“直接输入”方式，输入左右边距（若输入宽度超过DTM的范围则无法提取），设置切值方式、切值范围、地面线文件格式，设置输出文件的名称及保存路径（注意不要覆盖了实测的dmg 文件），点确定则生成了*.dmg、*.dmx文件，若采集的数据中无路线中桩位置坐标、高程，为了提取的地面线的准确，应按上述方法将中桩点（XYZ）输入CAD 中再生成DTM，提取*.dmx文件。
2.1.2总体流程1、您只需按照以下程序操作即可很快浏览到Hard的主要功能，轻松了解它的使用过程。
2、流程考虑到初学者还没有熟练掌握Hard系统，故在流程中不考虑“数模”，即不考虑系统在三维环境中的操作方法。
六班的哥们姐妹些，毕业设计的事让人烦不烦啊！是啊！真烦! 大家有没有这个想法：有海地软件了却不知道如何下手啊？本人“愚钝”在网上跟着视频学习了公路设计基本步骤，我们同为六班手足，没有什么理由不共享的，特把个人学习所得在这与大家分享，希望以下的内容能够帮到大家一点点吧！利用海地软件做毕业设计的平面，纵断面，横断面基本步骤；首先，打开海地道路图标，在项目管理处点击新建项目，然后再弹出的图框中输入二级道路设计的基本参数，最后按确定按钮DTM:步骤：1打开地形图2点击图形数字化3构造DTM 4输出DTM {完成后就可以进行选线了}平面设计：1交点线设计下的二维交点线设计选择坐标为测量坐标在数字化的地形图上就可以进行选线了选线完成后按回车键进行保存2平面设计交点法在弹出的图框中输入设计的各交点的缓和曲线和半径后按生成输完后点输出文件退出3路线加宽超高计算选择加宽类别土路肩超高形式后点计算后确定确定4完成后我们可以点平曲线检查又不符合规范的我们可以进行修改5我们可以生成我们想要的各种图纸和表格纵断面设计：1点击由DTM切纵横断面在对话框中输入参数值后点确定2拉坡控制资料（仔细输入设计要求的横向纵向比例桩号间距）后点确定3交互拉坡（合理的选择尽量使交点在白线之间）4竖曲线设计（选择变坡点用切线长控制绿线不能超过白线）完成后按回车键在弹出来的对话框中可以进行桩号输入，半径取整，然后点击计算后确定把纵断面文件存盘 5 我们也可以点竖曲线检查有问题的地方再进行修改6我们可以生成我们想要的各种图纸和表格横断面设计：1基本资料输入（在桩号加密的地方打钩）后点确定2帽子定制（第一扣路槽定制输入路面结构的厚度后点击点击确定第二边坡定制填方左边坡先点增加再点确认后同左确认挖方左边坡先点增加后确认后同左确认完成后点最下面的确认按钮。
3水沟定制填方左排水沟先点增加后确认具体水沟形式自己选择断面尺寸自己输入填方右同左确认挖方左边沟以及右边沟步骤同上。
第一章系统概述1.1系统简介1.2软件环境1.3硬件环境1.4系统安装1.1系统简介海地公路优化设计系统（Hard）是海地公司倍感荣耀的公路设计软件之一，用户遍布全国30个省、直辖市，近10年来，全国1000多家海地用户应用Hard系统完成数十万公里的公路设计，建设完成的道路遍布祖国大江南北。
Hard系统已经成为国内设计企业在购买软件时的首选，是设计工程师不可缺少的软件工具。
10年来，海地积极吸取广大用户的建议，系统的功能不断强大，特别针对细节问题的开发使得Hard系统能够顾全到设计中极为细小的问题，针对细节的开发是Hard系统成功的重要标志，体现了一个系统的完善程度。
Hard 系统的不断强大完全依赖于全国1000多家用户在使用过程中提供的上千条的意见和建议，这些宝贵的意见和建议是支持Hard系统不断完善的最坚固的基石。
在这里特别要感谢云南省公路设计院、昆明国权公路软件工作室、河南省交通设计院、交通部重庆交通研究院、广西交通科研所、新疆交通科研所、辽宁交通学院、天津铁道部三院、国家电力公司昆明设计院、国家电力公司成都设计院、福州市政设计研究院…..等等各个行业从事公路设计的兄弟单位的大力支持与厚爱。
海地软件由工程师开发为工程师所用！Hard系统是国内第一个引入数字化地面模型（简称DTM）技术的公路设计系统，真正实现了三维设计，并且在三维设计方面一直保持国内领先的地位，我们在设计过程中可以尽可能多的考虑优化设计的问题，使得国产设计软件的水平达到前所未有的高度。
Hard系统的开发全面遵照我国工程设计人员的设计习惯、出图标准，并在升级的过程中借鉴了国外同类软件的设计思维和方法，大大缩小了国产公路设计软件与国外软件的差距，Hard系统为中国公路建设事业提供高新技术解决方案！您选择使用Hard系统的20个理由：1、真正实现了公路设计软件和AutoCAD系统、表格与EXCEL系统的无缝连接，用户可以方便的对设计成果进行编辑修改。
海地软件使用说明1、您只需按照以下程序操作即可很快浏览到Hard的主要功能，轻松了解它的使用过程。
2、流程考虑到初学者还没有熟练掌握Hard系统，故在流程中不考虑“数模”，即不考虑系统在三维环境中的操作方法。
关于数模的操作详见本手册的第四章内容。
流程如下：第一步：项目管理比如打开\..\r2002\sample\二级公路.prj第二步：平面：分为外业资料录入、交互式设计、成果输出三大部分。
1、外业资料录入：形成交点线文件（*.JDX）。
2（*.JDX），针对每个弯道输入R、LS等参数，按“生成”钮，可得到参数对应的图形，当逐个交点设计完成后，按“输出文件”按钮，将您的设计过程输出到平曲线文件（*.PQX）和交点线文件（*.JDX）（此时的交点线文件为含有曲线要素后的文件）及逐桩坐标文件（*.ZBB），其中平曲线文件*.PQX保存了整个足规范的要求并提交报告，用户可以对违规处进行修改（当然也可以不进行修改）成相应的横断面文件（*.HDM）和超高文件（*.CG）。
3、成果输出：当完成以上的设计过程后就可以进行成果的输出，生成平面设计图、生成曲线要素表、生成直曲表、生成逐桩坐标表、生成用地图表等。
第三步：纵断面：分为外业资料录入、交互式拉坡及竖曲线设计、成果输出三大部分。
1形成地面高文件*.DMG，为拉坡作准备。
系统提供交互输入的方式，直接将逐桩文件读入，可减少用户输入桩号项，用户可任意加桩，当输入高程后按“回车”*.DMG进行检查，生成出错报告（如发现有错提示，一定要严格按照系统规定的数据文件格式纠正错误）。
2的拖动或参数的输入进行交互式拉坡（参数输入时请随时注意CAD命令行提示中所出现的快捷键），屏幕左下角动态显示拉坡过程中的各种参数随鼠标移动而计，您可以通过R、T、E中的任何一个参数进行控制设计（在此常用T即切线长来控制生成竖曲线）。
退出时提示存盘为*.ZDM位总工一样依据《规范》检验各项指标是否满足规范的要求并提交报告，用户可以对违规处进行修改（当然也可以不进行修改）。
六班的哥们姐妹些,毕业设计的事让人烦不烦啊!是啊 !真烦 ! 大家有没有这个想法:有海地软件了却不知道如何下手啊 ?本人“愚钝” 在网上跟着视频学习了公路设计基本步骤 ,我们同为六班手足,没有什么理由不共享的,特把个人学习所得在这与大家分享,希望以下的内容能够帮到大家一点点吧!利用海地软件做毕业设计的平面,纵断面,横断面基本步骤; 首先, 打开海地道路图标, 在项目管理处点击新建项目, 然后再弹出的图框中输入二级道路设计的基本参数,最后按确定按钮DTM:步骤:1打开地形图 2点击图形数字化 3构造 DTM 4输出 DTM {完成后就可以进行选线了 }平面设计:1交点线设计下的二维交点线设计选择坐标为测量坐标在数字化的地形图上就可以进行选线了选线完成后按回车键进行保存 2平面设计交点法在弹出的图框中输入设计的各交点的缓和曲线和半径后按生成输完后点输出文件退出3路线加宽超高计算选择加宽类别土路肩超高形式后点计算后确定确定 4完成后我们可以点平曲线检查又不符合规范的我们可以进行修改 5我们可以生成我们想要的各种图纸和表格纵断面设计:1点击由 DTM 切纵横断面在对话框中输入参数值后点确定 2拉坡控制资料 (仔细输入设计要求的横向纵向比例桩号间距后点确定 3交互拉坡(合理的选择尽量使交点在白线之间 4竖曲线设计 (选择变坡点用切线长控制绿线不能超过白线完成后按回车键在弹出来的对话框中可以进行桩号输入,半径取整 ,然后点击计算后确定把纵断面文件存盘 5 我们也可以点竖曲线检查有问题的地方再进行修改 6我们可以生成我们想要的各种图纸和表格横断面设计:1基本资料输入 (在桩号加密的地方打钩后点确定 2帽子定制 (第一扣路槽定制输入路面结构的厚度后点击点击确定第二边坡定制填方左边坡先点增加再点确认后同左确认挖方左边坡先点增加后确认后同左确认完成后点最下面的确认按钮。
3水沟定制填方左排水沟先点增加后确认具体水沟形式自己选择断面尺寸自己输入填方右同左确认挖方左边沟以及右边沟步骤同上。
第一章系统概述1.1 系统简介海地公路优化设计系统（以下简称海地软件）是海地公司的公路设计软件之一（以下简称海地软件），用户遍布全国30 个省、直辖市，近10 年来，全国1000 多家海地用户应用海地系统完成数十万公里的公路设计，建设完成的道路遍布祖国大江南北。
海地系统已经成为国内设计企业在购买软件时的首选，是设计工程师不可缺少的软件工具。
因此，掌握海地软件的使用是路桥专业学生必备的技能。
1.2 软件环境本系统运行在英文或中文AutoCAD2000/2002/2004/2005/2006；for windows98/2000/me/NT/XP 系统。
1.3 系统安装方法：首先安装AutoCAD 2000/2002/2004/2005/2006；然后打开光盘上的“公路设计优化系统”目录，直接运行其目录下的Setup.exe 文件。
系统安装完成后，运行桌面上的“海地道路”快捷图标即可启动海地系统。
在AutoCAD 目录下的sample 目录下有示例文件，同学们可以使用这些示例学习并熟悉海地系统。
在AutoCAD“帮助”菜单下安装有《海地公路优化设计系统帮助》，同学们在有疑问的时候，可以通过帮助得到答案。
5第二章海地软件操作流程图同学们可以通过以下流程图对海地软件的操作步骤有个基本了解。
新建项目（以后就可打开项目）实测资料地形图纸上定线输入JDX 文件(有断链要输入断链文件再到下一步)输入并检查高程数据*.dmg横断面数据*.dmx1、电子地形图数字化2、构造DTM3、输出DTM打开电子地形图，用多段线命令连接各交点，以确定各交点位置。
（最好不间断）生成*.tin 文件(平面——交点法——读入交点线)1、检查各交点主点桩号与平面资料是否一致，不一致要返回修改JDX 文件。
2、检查资料正确就马上输出文件。
输出*.jdx、*.pm、*.pqx、*.zbb 四个文件平面——路线超高加宽计算（这一步会计算生成*.hdm、*.cg、*.jk、*.cgt 四个文件）纵断面设计交互拉坡后生成*.ZDM 文件或根据资料输入*.ZDM 文件纵断面——纵断面检查平面——交点线设计——Pline线形成交点线，得到JDX 文件。
深圳市海天地科技有限公司海天地实物展示教学软件操作手册版本v1.01．实物投影：通过高清视频设备进行实物投影，投影功能需要简单的界面（图1）图12．点击、移动到上面、或者移到到整个边界停顿0.5秒，会自动划出视频控制工具条。
如图2图21—逆时针旋转：逆时针旋转视频2—顺时针旋转：顺时针旋转视频3—动态调整大小：动态调整视频显示的大小比例4—实际大小：按视频的实际大小比例显示5—适合屏幕：按屏幕大小缩放视频显示6—全屏：全屏视频区域7—拍照：拍照功能，连同白板画线的结果一同拍照8—亮度调整：动态调整视频亮度9—饱和度调整10—对比度调整11—固定显示/取消固定显示视频控制工具条3．点击、移动到上面、或者移到到整个边界停顿0.5秒，会弹出白板工具条，主要包括画线、矩形、圆形、橡皮擦、粗细、透明度设置等。
如图3图31—固定显示/取消固定显示白板工具条2—弹出：弹出当前工具块3—锁定/解锁：锁定和解锁视频区域，保存画面不动或者还原视频浏览4—新建一页：新建白板页，填出提示是否清空白板所画内容，是着清空内容，还原视频预览状态5—录制：开始和停止录制功能，录制成功后生成iwb文件6—Load录制文件：load已录制的iwb文件，7—取消：还原为鼠标状态，控制视频窗口8—选择工具：鼠标状态变为选择工具，可以选择白板所画的单元，从而进行白板工具单元的操作9—线：画线工具10—闪光笔：画线工具，画线结束后一秒钟就消失当前所画内容11—矩形工具：在白板画布上按住鼠标拖动形成矩形框12—三角形工具：在白板画布上按住鼠标拖动形成三角形13—椭圆工具：在白板画布上按住鼠标拖动形成椭圆14—圆形工具：在白板画布上按住鼠标拖动形成圆形15—橡皮擦：橡皮擦工具16—文字工具：在白板画布点击生成文字输入框，输入文字17—删除：删除由6选择工具所选中的工具单元18—清空：清空整个白板容器所画的全部内容19—调整颜色：调整下一步所画线框的颜色20—调整粗细：调整下一步所画线框的粗细21—透明度：调整下一步所画线框的透明度22—文字大小：当使用文字工具的时候，文字大小可编辑，用以调整即将输入的文字大小23—菜单：菜单功能，菜单中可以调整视频设备、分辨率以及开始辅助视频设备的功能4．粗细调整：如上功能中的20功能：具体调整如图4图45．调整透明度：如上功能21功能：具体调整如图5图56．画线功能：点击工具，鼠标变为画线状态，同时锁定视频区域，视频画面静止在点下的那一刻，可以人为解锁（4.3功能），画线功能如图（图6）图67．多笔连写功能：上一次画线结束和下一次画线开始不足一秒当做同一动作，视为同一单元。
海地桥梁工程师（HardBE）桥型布置主要完成简支梁型大、中、小桥梁、通道以及连续梁桥总体布置图的绘制。
其中，对于简支梁型大、中、小桥梁、通道，其上部主梁形式可为矩形实心板、单（多）圆孔空心板、方孔空心板、翼缘式空心板以及T型梁等多种形式；桥台可为柱式台、钢筋砼薄壁台、钢筋砼轻型台、石砌轻型台以及肋板式桥等五种形式；桥墩可为柱式桥墩、钢筋砼薄壁墩、钢筋砼轻型墩以及石砌轻型桥墩等四种形式。
对于连续梁，其墩台形式同上，其主梁形式除以上所描述的以外，还增加了箱梁类型。
实际使用时，可以根据实际情况选取上部形式和墩台形式，并输入相应的数据，系统会自动绘制出用户设定的桥型布置图。
总控信息的设定：选择桥梁的总体控制信息。
如桥梁的上部形式、桥墩类型、桥台类型、桥梁分幅情况、分孔情况等。
在此步骤中，还可以设置图纸的自定义图框、调入从前已经设计好的数据，一般我们可以调入一个相类似的桥姓数据，在这个数据的基础上进行必要的修改即可成为新的设计，通常情况下，一条路的桥型相似的地方非常多，我们完全可以通过“模板”的丝未来进行批量的设计。
对于已经完成的设计数据，我们可以通过“存储”命令“换名”将图纸数据保存起来。
记住，如果你是通过从前的意境设计好的数据修改进行的设计，在存储时为了不破坏从前的数据，一定要“换名”进行存储。
很多用户在刚开始使用时由于没有注意这一点，而给工作带来不必要的麻烦。
数据编辑：输入桥梁各部分的尺寸、位置描述数据，以便系统进行绘图。
绘桥型图：数据输入完成后，系统会根据用户所输入的数据和指定的图框绘制出桥型布置图。
海地桥梁工程师生成的图纸将根据桥长以及绘图比例进行自动分页。
对于生成的图纸用户可以进行必要的编辑和修改。
2．1总体说明新版桥型主要面向大、中、小桥梁的总体布置图开发。
它所能绘制的桥梁上部结构包括各种板式结构、梁式结构（变截面和等截面）、T梁、I梁、拱式结构以及斜拉桥、悬索桥专用上部结构；下部结构包括重力式墩台、柱式墩台、薄壁墩、独柱墩以及肋板式桥台；基础包括桩基础和扩大基础，其中桩基础可与桩顶系梁或承台配套使用，扩大基础可为对称式和不对称式两种。
