第11章 LS-DYNA自适应网格划分汇编

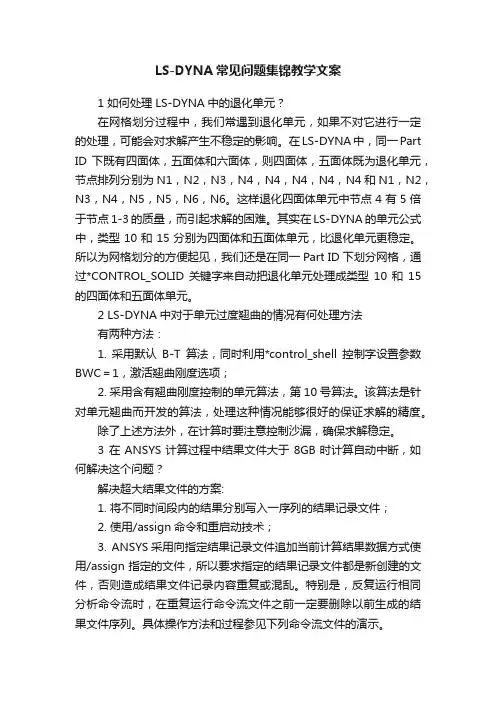

LS-DYNA常见问题集锦教学文案1 如何处理LS-DYNA中的退化单元？在网格划分过程中，我们常遇到退化单元，如果不对它进行一定的处理，可能会对求解产生不稳定的影响。

在LS-DYNA中，同一Part ID 下既有四面体，五面体和六面体，则四面体，五面体既为退化单元，节点排列分别为N1，N2，N3，N4，N4，N4，N4，N4和N1，N2，N3，N4，N5，N5，N6，N6。

这样退化四面体单元中节点4有5倍于节点1-3的质量，而引起求解的困难。

其实在LS-DYNA的单元公式中，类型10和15分别为四面体和五面体单元，比退化单元更稳定。

所以为网格划分的方便起见，我们还是在同一Part ID下划分网格，通过*CONTROL_SOLID关键字来自动把退化单元处理成类型10和15的四面体和五面体单元。

2 LS-DYNA中对于单元过度翘曲的情况有何处理方法有两种方法：1. 采用默认B-T算法，同时利用*control_shell控制字设置参数BWC＝1，激活翘曲刚度选项；2. 采用含有翘曲刚度控制的单元算法，第10号算法。

该算法是针对单元翘曲而开发的算法，处理这种情况能够很好的保证求解的精度。

除了上述方法外，在计算时要注意控制沙漏，确保求解稳定。

3 在ANSYS计算过程中结果文件大于8GB时计算自动中断，如何解决这个问题？解决超大结果文件的方案:1. 将不同时间段内的结果分别写入一序列的结果记录文件；2. 使用/assign命令和重启动技术；3. ANSYS采用向指定结果记录文件追加当前计算结果数据方式使用/assign指定的文件，所以要求指定的结果记录文件都是新创建的文件，否则造成结果文件记录内容重复或混乱。

特别是，反复运行相同分析命令流时，在重复运行命令流文件之前一定要删除以前生成的结果文件序列。

具体操作方法和过程参见下列命令流文件的演示。

4关于梁、壳单元应力结果输出的说明问题：怎样显示梁单元径向和轴向的应力分布图（我作的梁单元结果只有变形图DOF SOLUTIN –Translation，但是没有stress等值线图，只有一种颜色）和壳单元厚度方向的应力、变形图（我们只能显示一层应力、变形，不知道是上下表层或中间层的结果）。

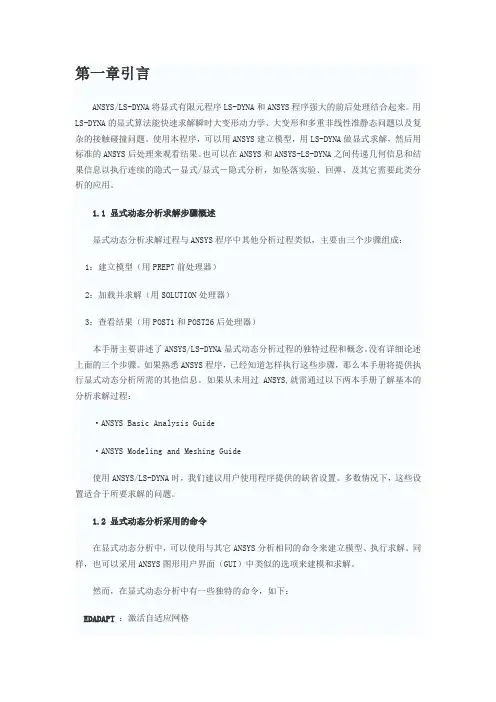

第一章引言ANSYS/LS-DYNA将显式有限元程序LS-DYNA和ANSYS程序强大的前后处理结合起来。

用LS-DYNA的显式算法能快速求解瞬时大变形动力学、大变形和多重非线性准静态问题以及复杂的接触碰撞问题。

使用本程序，可以用ANSYS建立模型，用LS-DYNA做显式求解，然后用标准的ANSYS后处理来观看结果。

也可以在ANSYS和ANSYS-LS-DYNA之间传递几何信息和结果信息以执行连续的隐式－显式/显式－隐式分析，如坠落实验、回弹、及其它需要此类分析的应用。

1.1显式动态分析求解步骤概述显式动态分析求解过程与ANSYS程序中其他分析过程类似，主要由三个步骤组成：1：建立模型（用PREP7前处理器）2：加载并求解（用SOLUTION处理器）3：查看结果（用POST1和POST26后处理器）本手册主要讲述了ANSYS/LS-DYNA显式动态分析过程的独特过程和概念。

没有详细论述上面的三个步骤。

如果熟悉ANSYS程序，已经知道怎样执行这些步骤，那么本手册将提供执行显式动态分析所需的其他信息。

如果从未用过ANSYS,就需通过以下两本手册了解基本的分析求解过程：·ANSYS Basic Analysis Guide·ANSYS Modeling and Meshing Guide使用ANSYS/LS-DYNA时，我们建议用户使用程序提供的缺省设置。

多数情况下，这些设置适合于所要求解的问题。

1.2显式动态分析采用的命令在显式动态分析中，可以使用与其它ANSYS分析相同的命令来建立模型、执行求解。

同样，也可以采用ANSYS图形用户界面（GUI）中类似的选项来建模和求解。

然而，在显式动态分析中有一些独特的命令，如下：EDADAPT：激活自适应网格EDASMP：创建部件集合EDBOUND：定义一个滑移或循环对称界面EDBVIS：指定体积粘性系数EDBX：创建接触定义中使用的箱形体EDCADAPT：指定自适应网格控制EDCGEN：指定接触参数EDCLIST：列出接触实体定义EDCMORE：为给定的接触指定附加接触参数EDCNSTR：定义各种约束EDCONTACT：指定接触面控制EDCPU：指定CPU时间限制EDCRB：合并两个刚体EDCSC：定义是否使用子循环EDCTS：定义质量缩放因子EDCURVE：定义数据曲线EDDAMP：定义系统阻尼EDDC：删除或杀死/重激活接触实体定义EDDRELAX：进行有预载荷几何模型的初始化或显式分析的动力松弛EDDUMP：指定重启动文件的输出频率（d3dump）EDENERGY：定义能耗控制EDFPLOT：指定载荷标记绘图EDHGLS：定义沙漏系数EDHIST：定义时间历程输出EDHTIME：定义时间历程输出间隔EDINT：定义输出积分点的数目EDIS：定义完全重启动分析的应力初始化EDIPART：定义刚体惯性EDLCS：定义局部坐标系EDLOAD：定义载荷EDMP：定义材料特性EDNB：定义无反射边界EDNDTSD：清除噪声数据提供数据的图形化表示EDNROT：应用旋转坐标节点约束EDOPT：定义输出类型，ANSYS或LS-DYNAEDOUT：定义LS-DYNA ASCII输出文件EDPART：创建，更新，列出部件EDPC：选择、显示接触实体EDPL：绘制时间载荷曲线EDPVEL：在部件或部件集合上施加初始速度EDRC：指定刚体/变形体转换开关控制EDRD：刚体和变形体之间的相互转换EDREAD：把LS-DYNA的ASCII输出文件读入到POST26的变量中EDRI：为变形体转换成刚体时产生的刚体定义惯性特性EDRST：定义输出RST文件的时间间隔EDSHELL：定义壳单元的计算控制EDSOLV：把“显式动态分析”作为下一个状态主题EDSP：定义接触实体的小穿透检查EDSTART：定义分析状态（新分析或是重启动分析）EDTERM：定义中断标准EDTP：按照时间步长大小绘制单元EDVEL：给节点或节点组元施加初始速度EDWELD：定义无质量焊点或一般焊点EDWRITE：将显式动态输入写成LS-DYNA输入文件PARTSEL：选择部件集合RIMPORT：把一个显式分析得到的初始应力输入到ANSYSREXPORT：把一个隐式分析得到的位移输出到ANSYS/LS-DYNAUPGEOM：相加以前分析得到的位移，更新几何模型为变形构型关于ANSYS命令按字母顺序排列的详细资料(包括每条命令的特定路径)，请参阅《ANSYS Commands Reference》。

第一章引言ANSYS/LS-DYNA将显式有限元程序LS-DYNA和ANSYS程序强大的前后处理结合起来。

用LS-DYNA的显式算法能快速求解瞬时大变形动力学、大变形和多重非线性准静态问题以及复杂的接触碰撞问题。

使用本程序，可以用ANSYS建立模型，用LS-DYNA做显式求解，然后用标准的ANSYS后处理来观看结果。

也可以在ANSYS和ANSYS-LS-DYNA之间传递几何信息和结果信息以执行连续的隐式－显式/显式－隐式分析，如坠落实验、回弹、及其它需要此类分析的应用。

1.1显式动态分析求解步骤概述显式动态分析求解过程与ANSYS程序中其他分析过程类似，主要由三个步骤组成：1：建立模型（用PREP7前处理器）2：加载并求解（用SOLUTION处理器）3：查看结果（用POST1和POST26后处理器）本手册主要讲述了ANSYS/LS-DYNA显式动态分析过程的独特过程和概念。

没有详细论述上面的三个步骤。

如果熟悉ANSYS程序，已经知道怎样执行这些步骤，那么本手册将提供执行显式动态分析所需的其他信息。

如果从未用过ANSYS,就需通过以下两本手册了解基本的分析求解过程：·ANSYS Basic Analysis Guide·ANSYS Modeling and Meshing Guide使用ANSYS/LS-DYNA时，我们建议用户使用程序提供的缺省设置。

多数情况下，这些设置适合于所要求解的问题。

1.2显式动态分析采用的命令在显式动态分析中，可以使用与其它ANSYS分析相同的命令来建立模型、执行求解。

同样，也可以采用ANSYS图形用户界面（GUI）中类似的选项来建模和求解。

然而，在显式动态分析中有一些独特的命令，如下：EDADAPT：激活自适应网格EDASMP：创建部件集合EDBOUND：定义一个滑移或循环对称界面EDBVIS：指定体积粘性系数EDBX：创建接触定义中使用的箱形体EDCADAPT：指定自适应网格控制EDCGEN：指定接触参数EDCLIST：列出接触实体定义EDCMORE：为给定的接触指定附加接触参数EDCNSTR：定义各种约束EDCONTACT：指定接触面控制EDCPU：指定CPU时间限制EDCRB：合并两个刚体EDCSC：定义是否使用子循环EDCTS：定义质量缩放因子EDCURVE：定义数据曲线EDDAMP：定义系统阻尼EDDC：删除或杀死/重激活接触实体定义EDDRELAX：进行有预载荷几何模型的初始化或显式分析的动力松弛EDDUMP：指定重启动文件的输出频率（d3dump）EDENERGY：定义能耗控制EDFPLOT：指定载荷标记绘图EDHGLS：定义沙漏系数EDHIST：定义时间历程输出EDHTIME：定义时间历程输出间隔EDINT：定义输出积分点的数目EDIS：定义完全重启动分析的应力初始化EDIPART：定义刚体惯性EDLCS：定义局部坐标系EDLOAD：定义载荷EDMP：定义材料特性EDNB：定义无反射边界EDNDTSD：清除噪声数据提供数据的图形化表示EDNROT：应用旋转坐标节点约束EDOPT：定义输出类型，ANSYS或LS-DYNAEDOUT：定义LS-DYNA ASCII输出文件EDPART：创建，更新，列出部件EDPC：选择、显示接触实体EDPL：绘制时间载荷曲线EDPVEL：在部件或部件集合上施加初始速度EDRC：指定刚体/变形体转换开关控制EDRD：刚体和变形体之间的相互转换EDREAD：把LS-DYNA的ASCII输出文件读入到POST26的变量中EDRI：为变形体转换成刚体时产生的刚体定义惯性特性EDRST：定义输出RST文件的时间间隔EDSHELL：定义壳单元的计算控制EDSOLV：把“显式动态分析”作为下一个状态主题EDSP：定义接触实体的小穿透检查EDSTART：定义分析状态（新分析或是重启动分析）EDTERM：定义中断标准EDTP：按照时间步长大小绘制单元EDVEL：给节点或节点组元施加初始速度EDWELD：定义无质量焊点或一般焊点EDWRITE：将显式动态输入写成LS-DYNA输入文件PARTSEL：选择部件集合RIMPORT：把一个显式分析得到的初始应力输入到ANSYSREXPORT：把一个隐式分析得到的位移输出到ANSYS/LS-DYNAUPGEOM：相加以前分析得到的位移，更新几何模型为变形构型关于ANSYS命令按字母顺序排列的详细资料(包括每条命令的特定路径)，请参阅《ANSYS Commands Reference》。

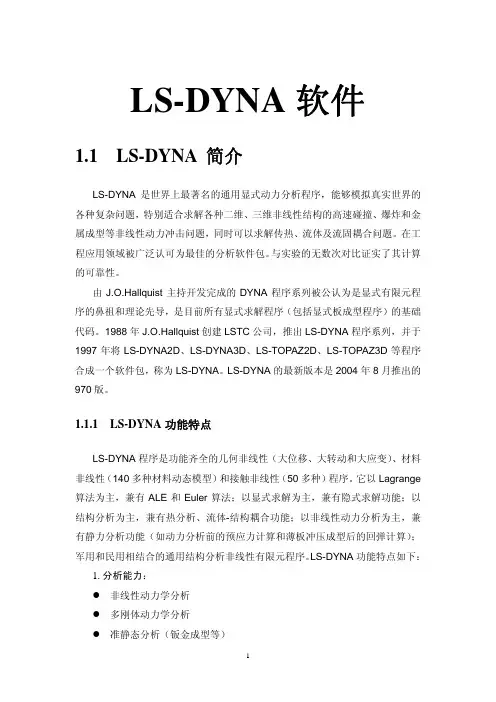

LS-DYNA软件1.1 LS-DYNA 简介LS-DYNA 是世界上最著名的通用显式动力分析程序，能够模拟真实世界的各种复杂问题，特别适合求解各种二维、三维非线性结构的高速碰撞、爆炸和金属成型等非线性动力冲击问题，同时可以求解传热、流体及流固耦合问题。

在工程应用领域被广泛认可为最佳的分析软件包。

与实验的无数次对比证实了其计算的可靠性。

由J.O.Hallquist主持开发完成的DYNA程序系列被公认为是显式有限元程序的鼻祖和理论先导，是目前所有显式求解程序（包括显式板成型程序）的基础代码。

1988年J.O.Hallquist创建LSTC公司，推出LS-DYNA程序系列，并于1997年将LS-DYNA2D、LS-DYNA3D、LS-TOPAZ2D、LS-TOPAZ3D等程序合成一个软件包，称为LS-DYNA。

LS-DYNA的最新版本是2004年8月推出的970版。

1.1.1 LS-DYNA功能特点LS-DYNA程序是功能齐全的几何非线性（大位移、大转动和大应变）、材料非线性（140多种材料动态模型）和接触非线性（50多种）程序。

它以Lagrange 算法为主，兼有ALE和Euler算法；以显式求解为主，兼有隐式求解功能；以结构分析为主，兼有热分析、流体-结构耦合功能；以非线性动力分析为主，兼有静力分析功能（如动力分析前的预应力计算和薄板冲压成型后的回弹计算）；军用和民用相结合的通用结构分析非线性有限元程序。

LS-DYNA功能特点如下：1.分析能力：●非线性动力学分析●多刚体动力学分析●准静态分析（钣金成型等）●热分析●结构-热耦合分析●流体分析：✧欧拉方式✧任意拉格郎日-欧拉（ALE）✧流体-结构相互作用✧不可压缩流体CFD分析●有限元-多刚体动力学耦合分析（MADYMO，CAL3D）●水下冲击●失效分析●裂纹扩展分析●实时声场分析●设计优化●隐式回弹●多物理场耦合分析●自适应网格重划●并行处理（SMP和MPP）2.材料模式库(140多种)●金属●塑料●玻璃●泡沫●编制品●橡胶（人造橡胶）●蜂窝材料●复合材料●混凝土和土壤●炸药●推进剂●粘性流体●用户自定义材料3.单元库●体单元●薄/厚壳单元●梁单元●焊接单元●离散单元●束和索单元●安全带单元●节点质量单元●SPH单元4.接触方式(50多种)●柔体对柔体接触●柔体对刚体接触●刚体对刚体接触●边-边接触●侵蚀接触●充气模型●约束面●刚墙面●拉延筋5.汽车行业的专门功能●安全带●滑环●预紧器●牵引器●传感器●加速计●气囊●混合III型假人模型6.初始条件、载荷和约束功能●初始速度、初应力、初应变、初始动量（模拟脉冲载荷）；●高能炸药起爆；●节点载荷、压力载荷、体力载荷、热载荷、重力载荷；●循环约束、对称约束（带失效）、无反射边界；●给定节点运动（速度、加速度或位移）、节点约束；●铆接、焊接（点焊、对焊、角焊）；●二个刚性体之间的连接－球形连接、旋转连接、柱形连接、平面连接、万向连接、平移连接；●位移/转动之间的线性约束、壳单元边与固体单元之间的固连；●带失效的节点固连。

第一章引言ANSYS/LS-DYNA将显式有限元程序LS-DYNA和ANSYS程序强大的前后处理结合起来。

用LS-DYNA的显式算法能快速求解瞬时大变形动力学、大变形和多重非线性准静态问题以及复杂的接触碰撞问题。

使用本程序，可以用ANSYS建立模型，用LS-DYNA做显式求解，然后用标准的ANSYS后处理来观看结果。

也可以在ANSYS和ANSYS-LS-DYNA之间传递几何信息和结果信息以执行连续的隐式－显式/显式－隐式分析，如坠落实验、回弹、及其它需要此类分析的应用。

1.1显式动态分析求解步骤概述显式动态分析求解过程与ANSYS程序中其他分析过程类似，主要由三个步骤组成：1：建立模型（用PREP7前处理器）2：加载并求解（用SOLUTION处理器）3：查看结果（用POST1和POST26后处理器）本手册主要讲述了ANSYS/LS-DYNA显式动态分析过程的独特过程和概念。

没有详细论述上面的三个步骤。

如果熟悉ANSYS程序，已经知道怎样执行这些步骤，那么本手册将提供执行显式动态分析所需的其他信息。

如果从未用过ANSYS,就需通过以下两本手册了解基本的分析求解过程：·ANSYS Basic Analysis Guide·ANSYS Modeling and Meshing Guide使用ANSYS/LS-DYNA时，我们建议用户使用程序提供的缺省设置。

多数情况下，这些设置适合于所要求解的问题。

1.2显式动态分析采用的命令在显式动态分析中，可以使用与其它ANSYS分析相同的命令来建立模型、执行求解。

同样，也可以采用ANSYS图形用户界面（GUI）中类似的选项来建模和求解。

然而，在显式动态分析中有一些独特的命令，如下：EDADAPT：激活自适应网格EDASMP：创建部件集合EDBOUND：定义一个滑移或循环对称界面EDBVIS：指定体积粘性系数EDBX：创建接触定义中使用的箱形体EDCADAPT：指定自适应网格控制EDCGEN：指定接触参数EDCLIST：列出接触实体定义EDCMORE：为给定的接触指定附加接触参数EDCNSTR：定义各种约束EDCONTACT：指定接触面控制EDCPU：指定CPU时间限制EDCRB：合并两个刚体EDCSC：定义是否使用子循环EDCTS：定义质量缩放因子EDCURVE：定义数据曲线EDDAMP：定义系统阻尼EDDC：删除或杀死/重激活接触实体定义EDDRELAX：进行有预载荷几何模型的初始化或显式分析的动力松弛EDDUMP：指定重启动文件的输出频率（d3dump）EDENERGY：定义能耗控制EDFPLOT：指定载荷标记绘图EDHGLS：定义沙漏系数EDHIST：定义时间历程输出EDHTIME：定义时间历程输出间隔EDINT：定义输出积分点的数目EDIS：定义完全重启动分析的应力初始化EDIPART：定义刚体惯性EDLCS：定义局部坐标系EDLOAD：定义载荷EDMP：定义材料特性EDNB：定义无反射边界EDNDTSD：清除噪声数据提供数据的图形化表示EDNROT：应用旋转坐标节点约束EDOPT：定义输出类型，ANSYS或LS-DYNAEDOUT：定义LS-DYNA ASCII输出文件EDPART：创建，更新，列出部件EDPC：选择、显示接触实体EDPL：绘制时间载荷曲线EDPVEL：在部件或部件集合上施加初始速度EDRC：指定刚体/变形体转换开关控制EDRD：刚体和变形体之间的相互转换EDREAD：把LS-DYNA的ASCII输出文件读入到POST26的变量中EDRI：为变形体转换成刚体时产生的刚体定义惯性特性EDRST：定义输出RST文件的时间间隔EDSHELL：定义壳单元的计算控制EDSOLV：把“显式动态分析”作为下一个状态主题EDSP：定义接触实体的小穿透检查EDSTART：定义分析状态（新分析或是重启动分析）EDTERM：定义中断标准EDTP：按照时间步长大小绘制单元EDVEL：给节点或节点组元施加初始速度EDWELD：定义无质量焊点或一般焊点EDWRITE：将显式动态输入写成LS-DYNA输入文件PARTSEL：选择部件集合RIMPORT：把一个显式分析得到的初始应力输入到ANSYSREXPORT：把一个隐式分析得到的位移输出到ANSYS/LS-DYNAUPGEOM：相加以前分析得到的位移，更新几何模型为变形构型关于ANSYS命令按字母顺序排列的详细资料(包括每条命令的特定路径)，请参阅《ANSYS Commands Reference》。

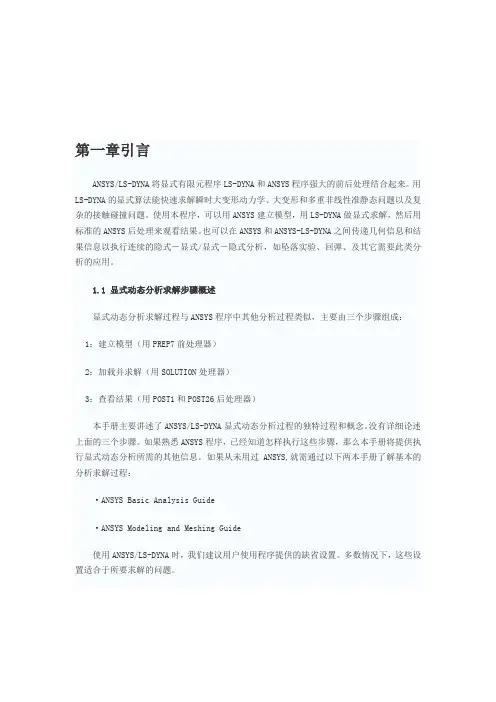

第一章引言ANSYS/LS-DYNA将显式有限元程序LS-DYNA和ANSYS程序强大的前后处理结合起来。

用LS-DYNA的显式算法能快速求解瞬时大变形动力学、大变形和多重非线性准静态问题以及复杂的接触碰撞问题。

使用本程序，可以用ANSYS建立模型，用LS-DYNA做显式求解，然后用标准的ANSYS后处理来观看结果。

也可以在ANSYS和ANSYS-LS-DYNA之间传递几何信息和结果信息以执行连续的隐式－显式/显式－隐式分析，如坠落实验、回弹、及其它需要此类分析的应用。

1.1显式动态分析求解步骤概述显式动态分析求解过程与ANSYS程序中其他分析过程类似，主要由三个步骤组成：1：建立模型（用PREP7前处理器）2：加载并求解（用SOLUTION处理器）3：查看结果（用POST1和POST26后处理器）本手册主要讲述了ANSYS/LS-DYNA显式动态分析过程的独特过程和概念。

没有详细论述上面的三个步骤。

如果熟悉ANSYS程序，已经知道怎样执行这些步骤，那么本手册将提供执行显式动态分析所需的其他信息。

如果从未用过ANSYS,就需通过以下两本手册了解基本的分析求解过程：·ANSYS Basic Analysis Guide·ANSYS Modeling and Meshing Guide使用ANSYS/LS-DYNA时，我们建议用户使用程序提供的缺省设置。

多数情况下，这些设置适合于所要求解的问题。

1.2显式动态分析采用的命令在显式动态分析中，可以使用与其它ANSYS分析相同的命令来建立模型、执行求解。

同样，也可以采用ANSYS图形用户界面（GUI）中类似的选项来建模和求解。

然而，在显式动态分析中有一些独特的命令，如下：EDADAPT：激活自适应网格EDASMP：创建部件集合EDBOUND：定义一个滑移或循环对称界面EDBVIS：指定体积粘性系数EDBX：创建接触定义中使用的箱形体EDCADAPT：指定自适应网格控制EDCGEN：指定接触参数EDCLIST：列出接触实体定义EDCMORE：为给定的接触指定附加接触参数EDCNSTR：定义各种约束EDCONTACT：指定接触面控制EDCPU：指定CPU时间限制EDCRB：合并两个刚体EDCSC：定义是否使用子循环EDCTS：定义质量缩放因子EDCURVE：定义数据曲线EDDAMP：定义系统阻尼EDDC：删除或杀死/重激活接触实体定义EDDRELAX：进行有预载荷几何模型的初始化或显式分析的动力松弛EDDUMP：指定重启动文件的输出频率（d3dump）EDENERGY：定义能耗控制EDFPLOT：指定载荷标记绘图EDHGLS：定义沙漏系数EDHIST：定义时间历程输出EDHTIME：定义时间历程输出间隔EDINT：定义输出积分点的数目EDIS：定义完全重启动分析的应力初始化EDIPART：定义刚体惯性EDLCS：定义局部坐标系EDLOAD：定义载荷EDMP：定义材料特性EDNB：定义无反射边界EDNDTSD：清除噪声数据提供数据的图形化表示EDNROT：应用旋转坐标节点约束EDOPT：定义输出类型，ANSYS或LS-DYNAEDOUT：定义LS-DYNA ASCII输出文件EDPART：创建，更新，列出部件EDPC：选择、显示接触实体EDPL：绘制时间载荷曲线EDPVEL：在部件或部件集合上施加初始速度EDRC：指定刚体/变形体转换开关控制EDRD：刚体和变形体之间的相互转换EDREAD：把LS-DYNA的ASCII输出文件读入到POST26的变量中EDRI：为变形体转换成刚体时产生的刚体定义惯性特性EDRST：定义输出RST文件的时间间隔EDSHELL：定义壳单元的计算控制EDSOLV：把“显式动态分析”作为下一个状态主题EDSP：定义接触实体的小穿透检查EDSTART：定义分析状态（新分析或是重启动分析）EDTERM：定义中断标准EDTP：按照时间步长大小绘制单元EDVEL：给节点或节点组元施加初始速度EDWELD：定义无质量焊点或一般焊点EDWRITE：将显式动态输入写成LS-DYNA输入文件PARTSEL：选择部件集合RIMPORT：把一个显式分析得到的初始应力输入到ANSYSREXPORT：把一个隐式分析得到的位移输出到ANSYS/LS-DYNAUPGEOM：相加以前分析得到的位移，更新几何模型为变形构型关于ANSYS命令按字母顺序排列的详细资料(包括每条命令的特定路径)，请参阅《ANSYS Commands Reference》。

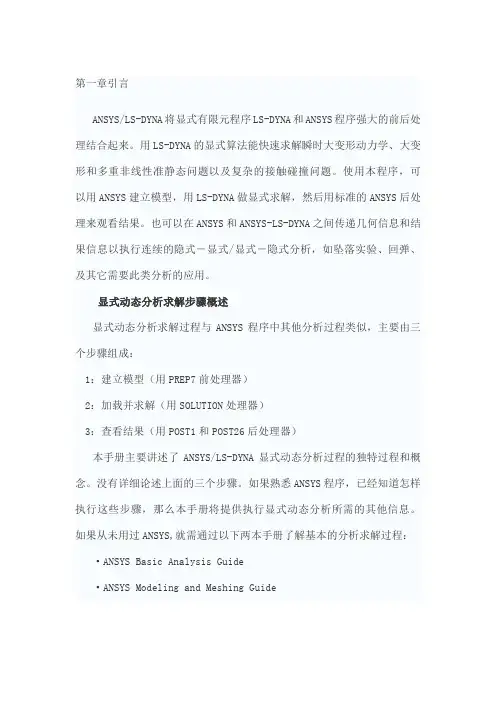

第一章引言ANSYS/LS-DYNA将显式有限元程序LS-DYNA和ANSYS程序强大的前后处理结合起来。

用LS-DYNA的显式算法能快速求解瞬时大变形动力学、大变形和多重非线性准静态问题以及复杂的接触碰撞问题。

使用本程序，可以用ANSYS建立模型，用LS-DYNA做显式求解，然后用标准的ANSYS后处理来观看结果。

也可以在ANSYS和ANSYS-LS-DYNA之间传递几何信息和结果信息以执行连续的隐式－显式/显式－隐式分析，如坠落实验、回弹、及其它需要此类分析的应用。

显式动态分析求解步骤概述显式动态分析求解过程与ANSYS程序中其他分析过程类似，主要由三个步骤组成：1：建立模型（用PREP7前处理器）2：加载并求解（用SOLUTION处理器）3：查看结果（用POST1和POST26后处理器）本手册主要讲述了ANSYS/LS-DYNA显式动态分析过程的独特过程和概念。

没有详细论述上面的三个步骤。

如果熟悉ANSYS程序，已经知道怎样执行这些步骤，那么本手册将提供执行显式动态分析所需的其他信息。

如果从未用过ANSYS,就需通过以下两本手册了解基本的分析求解过程：·ANSYS Basic A nalysis Guide·ANSYS Modeling and Meshing Guide使用ANSYS/LS-DYNA时，我们建议用户使用程序提供的缺省设置。

多数情况下，这些设置适合于所要求解的问题。

显式动态分析采用的命令在显式动态分析中，可以使用与其它ANSYS分析相同的命令来建立模型、执行求解。

同样，也可以采用ANSYS图形用户界面（GUI）中类似的选项来建模和求解。

然而，在显式动态分析中有一些独特的命令，如下：EDADAPT：激活自适应网格EDASMP：创建部件集合EDBOUND：定义一个滑移或循环对称界面EDBVIS：指定体积粘性系数EDBX：创建接触定义中使用的箱形体EDCADAPT：指定自适应网格控制EDCGEN：指定接触参数EDCLIST：列出接触实体定义EDCMORE：为给定的接触指定附加接触参数EDCNSTR：定义各种约束EDCONTACT：指定接触面控制EDCPU：指定CPU时间限制EDCRB：合并两个刚体EDCSC：定义是否使用子循环EDCTS：定义质量缩放因子EDCURVE：定义数据曲线EDDAMP：定义系统阻尼EDDC：删除或杀死/重激活接触实体定义EDDRELAX：进行有预载荷几何模型的初始化或显式分析的动力松弛EDDUMP：指定重启动文件的输出频率（d3dump）EDENERGY：定义能耗控制EDFPLOT：指定载荷标记绘图EDHGLS：定义沙漏系数EDHIST：定义时间历程输出EDHTIME：定义时间历程输出间隔EDINT：定义输出积分点的数目EDIS：定义完全重启动分析的应力初始化EDIPART：定义刚体惯性EDLCS：定义局部坐标系EDLOAD：定义载荷EDMP：定义材料特性EDNB：定义无反射边界EDNDTSD：清除噪声数据提供数据的图形化表示EDNROT：应用旋转坐标节点约束EDOPT：定义输出类型，ANSYS或LS-DYNAEDOUT：定义LS-DYNA ASCII输出文件EDPART：创建，更新，列出部件EDPC：选择、显示接触实体EDPL：绘制时间载荷曲线EDPVEL：在部件或部件集合上施加初始速度EDRC：指定刚体/变形体转换开关控制EDRD：刚体和变形体之间的相互转换EDREAD：把LS-DYNA的ASCII输出文件读入到POST26的变量中EDRI：为变形体转换成刚体时产生的刚体定义惯性特性EDRST：定义输出RST文件的时间间隔EDSHELL：定义壳单元的计算控制EDSOLV：把“显式动态分析”作为下一个状态主题EDSP：定义接触实体的小穿透检查EDSTART：定义分析状态（新分析或是重启动分析）EDTERM：定义中断标准EDTP：按照时间步长大小绘制单元EDVEL：给节点或节点组元施加初始速度EDWELD：定义无质量焊点或一般焊点EDWRITE：将显式动态输入写成LS-DYNA输入文件PARTSEL：选择部件集合RIMPORT：把一个显式分析得到的初始应力输入到ANSYS REXPORT：把一个隐式分析得到的位移输出到ANSYS/LS-DYNA UPGEOM：相加以前分析得到的位移，更新几何模型为变形构型关于ANSYS命令按字母顺序排列的详细资料(包括每条命令的特定路径)，请参阅《ANSYS Commands Reference》。

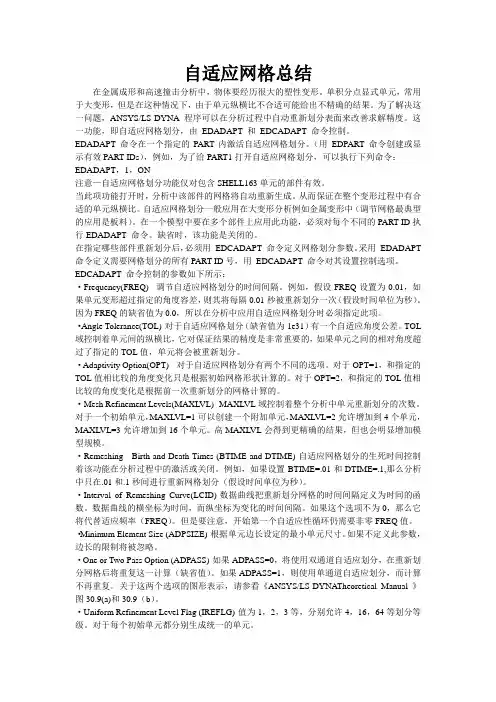

自适应网格总结在金属成形和高速撞击分析中，物体要经历很大的塑性变形。

单积分点显式单元，常用于大变形，但是在这种情况下，由于单元纵横比不合适可能给出不精确的结果。

为了解决这一问题，ANSYS/LS-DYNA程序可以在分析过程中自动重新划分表面来改善求解精度。

这一功能，即自适应网格划分，由EDADAPT 和EDCADAPT 命令控制。

EDADAPT 命令在一个指定的PART内激活自适应网格划分。

（用EDPART 命令创建或显示有效PART IDs），例如，为了给PART1打开自适应网格划分，可以执行下列命令：EDADAPT，1，ON注意—自适应网格划分功能仅对包含SHELL163单元的部件有效。

当此项功能打开时，分析中该部件的网格将自动重新生成。

从而保证在整个变形过程中有合适的单元纵横比。

自适应网格划分一般应用在大变形分析例如金属变形中（调节网格最典型的应用是板料）。

在一个模型中要在多个部件上应用此功能，必须对每个不同的PART ID执行EDADAPT 命令。

缺省时，该功能是关闭的。

在指定哪些部件重新划分后，必须用EDCADAPT 命令定义网格划分参数。

采用EDADAPT 命令定义需要网格划分的所有PART ID号，用EDCADAPT 命令对其设置控制选项。

EDCADAPT 命令控制的参数如下所示：·Frequency(FREQ)- 调节自适应网格划分的时间间隔。

例如，假设FREQ设置为0.01，如果单元变形超过指定的角度容差，则其将每隔0.01秒被重新划分一次（假设时间单位为秒）。

因为FREQ的缺省值为0.0，所以在分析中应用自适应网格划分时必须指定此项。

·Angle Tolerance(TOL)-对于自适应网格划分（缺省值为1e31）有一个自适应角度公差。

TOL 域控制着单元间的纵横比，它对保证结果的精度是非常重要的，如果单元之间的相对角度超过了指定的TOL值，单元将会被重新划分。

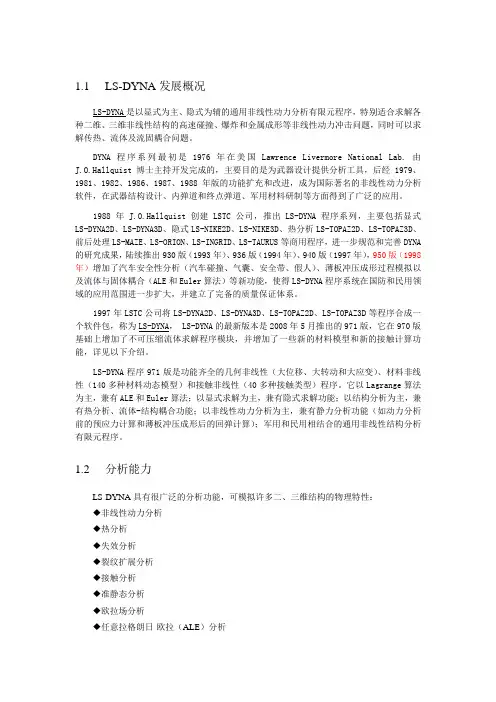

1.1LS-DYNA发展概况LS-DYNA是以显式为主、隐式为辅的通用非线性动力分析有限元程序，特别适合求解各种二维、三维非线性结构的高速碰撞、爆炸和金属成形等非线性动力冲击问题，同时可以求解传热、流体及流固耦合问题。

DYNA程序系列最初是1976年在美国Lawrence Livermore National Lab. 由J.O.Hallquist博士主持开发完成的，主要目的是为武器设计提供分析工具，后经1979、1981、1982、1986、1987、1988年版的功能扩充和改进，成为国际著名的非线性动力分析软件，在武器结构设计、内弹道和终点弹道、军用材料研制等方面得到了广泛的应用。

1988年J.O.Hallquist创建LSTC公司，推出LS-DYNA程序系列，主要包括显式LS-DYNA2D、LS-DYNA3D、隐式LS-NIKE2D、LS-NIKE3D、热分析LS-TOPAZ2D、LS-TOPAZ3D、前后处理LS-MAZE、LS-ORION、LS-INGRID、LS-TAURUS等商用程序，进一步规范和完善DYNA 的研究成果，陆续推出930版（1993年）、936版（1994年）、940版（1997年），950版（1998年）增加了汽车安全性分析（汽车碰撞、气囊、安全带、假人）、薄板冲压成形过程模拟以及流体与固体耦合（ALE和Euler算法）等新功能，使得LS-DYNA程序系统在国防和民用领域的应用范围进一步扩大，并建立了完备的质量保证体系。

1997年LSTC公司将LS-DYNA2D、LS-DYNA3D、LS-TOPAZ2D、LS-TOPAZ3D等程序合成一个软件包，称为LS-DYNA， LS-DYNA的最新版本是2008年5月推出的971版，它在970版基础上增加了不可压缩流体求解程序模块，并增加了一些新的材料模型和新的接触计算功能，详见以下介绍。

LS-DYNA程序971版是功能齐全的几何非线性（大位移、大转动和大应变）、材料非线性（140多种材料动态模型）和接触非线性（40多种接触类型）程序。
