matlab期末复习题及答案1. MATLAB基础操作在MATLAB中，如何创建一个名为"myMatrix"的3x3矩阵，其元素分别为1, 2, 3, 4, 5, 6, 7, 8, 9？答案：在MATLAB中，可以通过直接输入矩阵元素来创建矩阵。
例如，要创建一个名为"myMatrix"的3x3矩阵，可以使用以下命令：```matlabmyMatrix = [1 2 3; 4 5 6; 7 8 9];```这样，MATLAB就会创建一个3x3的矩阵，其元素按照行顺序排列。
2. 矩阵运算给定两个矩阵A和B，其中A = [1 2; 3 4]，B = [5 6; 7 8]，计算矩阵A和B的和。
答案：在MATLAB中，可以使用加号(+)来计算两个矩阵的和。
对于给定的矩阵A和B，可以使用以下命令来计算它们的和：```matlabA = [1 2; 3 4];B = [5 6; 7 8];C = A + B;```执行上述命令后，矩阵C的结果将是：```C = [6 8;10 12];```3. 条件语句编写一个MATLAB脚本，判断一个给定的数n是否为质数，并输出相应的信息。
答案：在MATLAB中，可以使用if-else语句来判断一个数是否为质数。
以下是一个简单的脚本示例：```matlabn = input('请输入一个数：');if mod(n, 2) == 0 && n > 2disp('该数不是质数');elseif n == 1disp('1不是质数');elseisPrime = true;for i = 2:sqrt(n)if mod(n, i) == 0isPrime = false;break;endendif isPrimedisp('该数是质数');elsedisp('该数不是质数');endend```该脚本首先接收用户输入的数n，然后通过一个for循环检查n是否有除了1和它自身以外的因数，从而判断n是否为质数。
matlab复习题标准答案# MATLAB复习题标准答案一、选择题1. MATLAB中的矩阵默认是按什么顺序存储的？- A. 行主序- B. 列主序- C. 随机序- D. 行主序2. 下列哪个函数用于计算矩阵的行列式？- A. `det`- B. `diag`- C. `trace`- A. `det`3. MATLAB中如何创建一个5x5的单位矩阵？- A. `eye(5,5)`- B. `zeros(5,5)`- C. `ones(5,5)`- A. `eye(5,5)`4. 下列哪个命令用于生成0到1之间的随机数？- A. `rand()`- B. `randi()`- C. `randn()`- A. `rand()`5. MATLAB中如何计算向量的范数？- A. `norm(vector)`- B. `abs(vector)`- C. `sum(vector)`- A. `norm(vector)`二、填空题1. MATLAB中的`%`符号用于______。
- 答案：注释2. 要创建一个从10到1的递减向量，可以使用______。
- 答案：`1:-1:10`3. MATLAB中，`zeros(3,4)`会生成一个______。
- 答案：3行4列的全零矩阵4. 函数`max(A)`会返回矩阵A中的______。
- 答案：最大值5. `plot(x,y)`函数在MATLAB中用于______。
- 答案：绘制x和y的数据点的图形三、简答题1. 请简述MATLAB中矩阵的基本操作有哪些？- 答案：矩阵的基本操作包括矩阵的创建、转置、求逆、矩阵乘法、矩阵加法、矩阵减法等。
2. MATLAB中如何实现循环结构？- 答案：MATLAB中实现循环结构主要有两种方式，一种是使用`for`循环，另一种是使用`while`循环。
3. 请解释MATLAB中的函数文件和脚本文件的区别。
- 答案：函数文件通常包含返回值和参数，可以被其他脚本或函数调用；而脚本文件主要用于执行一系列命令，不包含返回值。

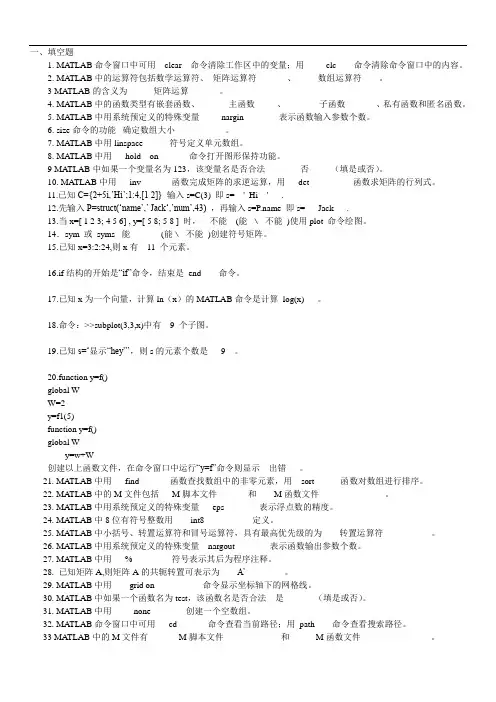

一、填空题1. MA TLAB命令窗口中可用clear 命令清除工作区中的变量；用clc 命令清除命令窗口中的内容。
2. MA TLAB中的运算符包括数学运算符、矩阵运算符、数组运算符。
3 MA TLAB的含义为矩阵运算。
4. MA TLAB中的函数类型有嵌套函数、主函数、子函数、私有函数和匿名函数。
5. MA TLAB中用系统预定义的特殊变量nargin 表示函数输入参数个数。
6. size命令的功能确定数组大小。
7. MA TLAB中用linspace 符号定义单元数组。
8. MA TLAB中用hold on 命令打开图形保持功能。
9 MA TLAB中如果一个变量名为123，该变量名是否合法否（填是或否）。
10. MA TLAB中用inv 函数完成矩阵的求逆运算，用det 函数求矩阵的行列式。
11.已知C={2+5i,’Hi’;1:4,[1 2]} 输入s=C(3) 即s=__'_Hi__'___.12.先输入P=struct(‘name’,’ Jack‘,’num’,43) ，再输入s= 即s=___Jack___.13.当x=[ 1 2 3; 4 5 6] , y=[ 5 8; 5 8 ] 时，__不能__(能﹨不能)使用plot 命令绘图。
14．sym 或syms _能_______(能﹨不能)创建符号矩阵。
15.已知x=3:2:24,则x有__11_个元素。
16.if结构的开始是“if”命令，结束是_end____命令。
17.已知x为一个向量，计算ln（x）的MA TLAB命令是计算_log(x)___。
18.命令：>>subplot(3,3,x)中有__9_个子图。
19.已知s=‘显示“hey”’，则s的元素个数是___9__。
20.function y=f()global WW=2y=f1(5)function y=f()global Wy=w+W创建以上函数文件，在命令窗口中运行“y=f”命令则显示__出错___。
一、单选题1、将模块连接好之后，如果要分出一根连线，操作方法是（）。
A.把鼠标指针移到分支点的位置，按住鼠标左键拖曳到目标模块的输入端B.双击分支点的位置，按住鼠标左键拖曳到目标模块的输入端C.把鼠标指针移到分支点的位置，按下Ctrl键并按住鼠标拖曳到目标模块的输入端D.把鼠标指针移到分支点的位置，按下Shift键并按住鼠标拖曳到目标模块的输入端正确答案：C2、在一个模型窗口上按住一个模块并同时按Shift键移动到另一个模型窗口，则（）。
A.在两个模型窗口都有这个模块B.在后一个窗口有这个模块C.在前一个窗口有这个模块D.在两个窗口都有模块并添加连线正确答案：A3、为子系统定制参数设置对话框和图标，使子系统本身有一个独立的操作界面，这种操作称为子系统的（）。
A.包装B.封装C.集成D.组合正确答案：B4、使用S函数时，要在模型编辑窗口添加（）。
A.Sine Wave模块B.S-Program模块C.Subsystem模块D.S-Function模块正确答案：D二、多选题1、启动Simulink的方法有（）。
A.在命令行窗口中输入simulink命令B.在“主页”选项卡中单击SIMULINK命令组中的“Simulink”命令按钮C.在“主页”选项卡中单击“文件”命令组中的“新建”命令按钮D.在“主页”选项卡中单击“文件”命令组中的“新建脚本”命令按钮正确答案：A、B、C2、根据控制信号的控制方式不同，条件执行子系统分为（）。
A.事件驱动子系统B.使能子系统C.触发子系统D.使能加触发子系统正确答案：B、C、D3、以下关于S函数的描述中，正确的有（）。
A.利用S函数可以对Simulink模块库进行扩充B.S函数只能用MATLAB语言编写C.S函数有现成的模板程序D.S函数模块能够被封装正确答案：A、C、D三、判断题1、建立系统仿真模型是在Simulink模型编辑窗口中进行的。
正确答案：√2、利用触发子系统能够将锯齿波转换为方波。
matlab期末复习题及答案MATLAB期末复习题及答案一、选择题1. MATLAB中用于创建向量的函数是：A. vectorB. createVectorC. vectorizeD. [ ]答案：D2. 下列哪个命令可以计算矩阵的行列式？A. det(A)B. matrixDeterminant(A)C. determinant(A)D. A.det答案：A3. MATLAB中，以下哪个函数可以进行矩阵的转置？A. transposeB. transC. flipD. rot90答案：B4. 以下哪个函数可以用于绘制三维图形？A. plotB. scatterC. surfD. bar3答案：C5. 以下哪个命令可以计算向量的范数？A. norm(v)B. magnitude(v)C. length(v)D. distance(v)答案：A二、填空题1. MATLAB中，使用________命令可以创建一个与原矩阵相同大小的零矩阵。
答案：zeros2. 要生成一个从0到1的线性空间向量，包含101个元素，应使用________命令。
答案：linspace(0,1,101)3. 使用MATLAB绘制函数y=x^2的图形，可以使用________命令。
答案：plot(x, x.^2)4. 要对矩阵进行元素乘，应使用________操作符。
答案：.*5. MATLAB中，使用________函数可以求解线性方程组。
答案：inv三、简答题1. 请简述MATLAB中矩阵的基本操作有哪些？答案：矩阵的基本操作包括矩阵的创建、转置、求逆、行列式计算、矩阵乘法、矩阵加法、矩阵减法等。
2. MATLAB中如何实现循环结构？答案：MATLAB中实现循环结构主要有for循环和while循环两种方式。
for循环用于已知迭代次数的情况，while循环用于迭代次数不确定的情况。
四、计算题1. 给定矩阵A和B如下：A = [1 2; 3 4];B = [5 6; 7 8];请计算A与B的矩阵乘积，并求出结果矩阵的行列式。
Matlab 与系统仿真试题及答案一、填空题（每空2分，共30分）1、单位取样序列定义为________________。
2、单位阶跃序列定义为__________________。
3、取样定理中，采样频率和原始信号频率之间至少应该满足公式_______________。
4、实现IIR 滤波器可以采用三种不同的结构：_______________、__________________和_______________。
5、对于理想的滤波特性()jwH e ，相应的()d h n 一般为无限时宽，从而使非因果的。
为此，使显示一般通过如下公式__________实现加窗处理，相应的傅里叶表达形式为_________________。
6、设计IIR 滤波器的基础是设计模拟低通滤波器的原型，这些原型滤波器有：_________、________和______________低通滤波器。
7、实现FIR 滤波器可以采用以下4中结构：________________,_______________,______________和____________。
二、阅读下列Matlab 程序，并回答完成的功能(每题5分，共10分)1、f=[00.60.61];m=[1100];b=fir2(30,f,m);[h ,w]=freqz(b,1,128);Plot(f,m,w/pi,abs)本段程序的功能是：2、[b ,a]=butter(9,300/500,’high’);Freqz(b,a,128,1000)本段程序的功能是：三、用Matlab 语言编程实现下列各小题（每小题15分，共60分）1、产生序列0.3,16p s A dB πΩ==55n -≤≤，并绘出离散图，标注图形标题为“Sequence in Example 3.1a”。
实现程序如下：2、设11()23X z z z-=++，212()2435X z z z z -=+++，求312()()()X z X z X z =+。
控制系统仿真实验部分实验结果目录实验一基本操作............................. 错误!未指定书签。
实验二编程............................... 错误!未指定书签。
实验三底层图形控制......................... 错误!未指定书签。
实验四控制系统古典分析..................... 错误!未指定书签。
实验五控制系统现代分析...................... 错误!未指定书签。
实验六控制器的设计........................ 错误!未指定书签。
实验七系统状态空间设计..................... 错误!未指定书签。
实验九直流双闭环调速系统仿真............... 错误!未指定书签。
实验一基本操作1 用可以识别的格式输入下面两个矩阵再求出它们的乘积矩阵C，并将C矩阵的右下角2×3子矩阵赋给D矩阵。
赋值完成后，调用相应的命令查看工作空间的占用情况。
[1,2,3,3;2,3,5,7;1,3,5,7;3,2,3,9;1,8,9,4];[1+4i,4,3,6,7,8;2,3,3,5,5,4+2i;2,6+7i,5,3,4,2;1,8,9,5,4,3];*B;(4:5,4:6);A 5x4 160B 4x6 384C 5x6 480D 2x3 962 选择合适的步距绘制出下面的图形，其中[-1:0.1:1];(1);3 对下面给出的各个矩阵求取矩阵的行列式、秩、特征多项式、范数、特征根、特征向量和逆矩阵。
[7.5,3.5,0,0;8,33,4.1,0;0,9,1031.5;0,0,3.7,19.3];[5,7,6,5;7,10,8,7;6,8,10,9;5,7,9,10];[1:4;5:8;9:12;13:16];[332,4;55,1,8;11,8,57;5131];(A)(B)(C)(D);(A);(B);(C);(D);(A);(B);(C);(D);(A);(B);(C);(D);[](A,'');[](B,'');[](C,'');[](D,'');(A);(B);(C);(D);4 求解下面的线性代数方程，并验证得出的解真正满足原方程。
MATLAB 与控制系统仿真练习题（含图）1、已知函数x x e x f x sin cos )(-=，作出函数的大致图像。
>> syms x>> y=exp(x)*cos(x)-sin(x); >> ezplot(y)2、求下列极限：（1）30sin lim xx x x -→ >> syms x>> y=(x-sin(x))/(x^3);>> limit(y,x,0)ans =1/6(2) xx x ⎪⎭⎫ ⎝⎛+∞→11lim >> y=(1+1/x)^x;>> limit(y,x,inf)ans =exp(1)3、求下列函数的导数：(1)x e y x sin =>> syms x>> y=exp(x)*sin(x);>> diff(y,x)ans =exp(x)*sin(x)+exp(x)*cos(x)(2) x e x x y 22sin +=>> syms x>> y=sin(x)+x^2*exp(2*x);>> diff(y,x)ans =cos(x)+2*x*exp(2*x)+2*x^2*exp(2*x)4、求.)1(532⎰-dx x x 和.sin ⎰xdx e x（1）.)1(532⎰-dx x xsyms x>> int(x^2*(1-x^3)^5)ans =-1/18*x^18+1/3*x^15-5/6*x^12+10/9*x^9-5/6*x^6+1/3*x^3（2）.sin ⎰xdx e x>> int(exp(x)*sin(x))ans =-1/2*exp(x)*cos(x)+1/2*exp(x)*sin(x)5、求.)(102⎰-dx x x 和.1102⎰-dx x x (1) .)(102⎰-dx x x>> syms x>> int(x-x^2,0,1)ans =1/6(2) .1102⎰-dx x x>> syms x>> int(x*(1-x^2)^0.5,0,1)ans =1/36、已知二元函数),(cos )sin(2xy xy z +=试求y x z x z y z x z ∂∂∂∂∂∂∂∂∂222,,,。
第1章 MATLAB 概论1.1 与其他计算机语言相比拟，MATLAB 语言突出的特点是什么？MATLAB 具有功能强大、使用方便、输入简捷、库函数丰富、开放性强等特点。
1.2 MATLAB 系统由那些局部组成？MATLAB 系统主要由开发环境、MATLAB 数学函数库、MATLAB 语言、图形功能和应用程序接口五个局部组成。
1.4 MATLAB 操作桌面有几个窗口？如何使某个窗口脱离桌面成为独立窗口？又如何将脱离出去的窗口重新放置到桌面上？在MATLAB 操作桌面上有五个窗口，在每个窗口的右上角有两个小按钮，一个是关闭窗口的Close 按钮，一个是可以使窗口成为独立窗口的Undock 按钮，点击Undock 按钮就可以使该窗口脱离桌面成为独立窗口，在独立窗口的view 菜单中选择Dock ……菜单项就可以将独立的窗口重新防止的桌面上。
1.5 如何启动M 文件编辑/调试器？在操作桌面上选择“建立新文件〞或“翻开文件〞操作时，M 文件编辑/调试器将被启动。
在命令窗口中键入edit 命令时也可以启动M 文件编辑/调试器。
1.6 存储在工作空间中的数组能编辑吗？如何操作？存储在工作空间的数组可以通过数组编辑器进行编辑：在工作空间浏览器中双击要编辑的数组名翻开数组编辑器，再选中要修改的数据单元，输入修改内容即可。
1.7 命令历史窗口除了可以观察前面键入的命令外，还有什么用途？命令历史窗口除了用于查询以前键入的命令外，还可以直接执行命令历史窗口中选定的内容、将选定的内容拷贝到剪贴板中、将选定内容直接拷贝到M 文件中。
1.8 如何设置当前目录和搜索路径，在当前目录上的文件和在搜索路径上的文件有什么区别？当前目录可以在当前目录浏览器窗口左上方的输入栏中设置，搜索路径可以通过选择操作桌面的file 菜单中的Set Path 菜单项来完成。
在没有特别说明的情况下，只有当前目录和搜索路径上的函数和文件能够被MATLAB 运行和调用，如果在当前目录上有与搜索路径上相同文件名的文件时那么优先执行当前目录上的文件，如果没有特别说明，数据文件将存储在当前目录上。

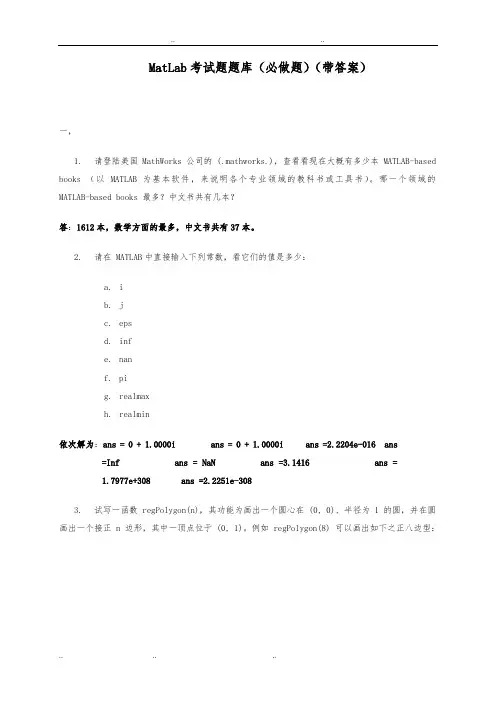

MatLab考试题题库（必做题）（带答案）一，1.请登陆美国 MathWorks 公司的 (.mathworks.)，查看看现在大概有多少本 MATLAB-based books （以 MATLAB 为基本软件，来说明各个专业领域的教科书或工具书）。
哪一个领域的MATLAB-based books 最多？中文书共有几本？答：1612本，数学方面的最多，中文书共有37本。
2.请在 MATLAB中直接输入下列常数，看它们的值是多少：a.ib.jc.epsd.infe.nanf.pig.realmaxh.realmin依次解为：ans = 0 + 1.0000i ans = 0 + 1.0000i ans =2.2204e-016 ans =Inf ans = NaN ans =3.1416 ans =1.7977e+308 ans =2.2251e-3083.试写一函数 regPolygon(n)，其功能为画出一个圆心在 (0, 0)、半径为 1 的圆，并在圆画出一个接正 n 边形，其中一顶点位于 (0, 1)。
例如 regPolygon(8) 可以画出如下之正八边型：解：新建regPolygon.m文件如下：function y=regPolyfon(n)n=8;%要画的n边形R=1; %圆的半径t=0:0.01:2*pi;x=R*cos(t);y=R*sin(t);m=linspace(pi/2,5/2*pi,n+1);xz=R*cos(m);yz=R*sin(m);hold onplot(x,y,xz,yz);axis 'equal';4.一条参数式的曲线可由下列方程式表示：x = sin(t), y = 1 - cos(t) + t/10当 t 由 0 变化到 4*pi 时，请写一个 MATLAB 的脚本 plotParam.m，画出此曲线在 XY 平面的轨迹。
解：新建plotParam.m：t = linspace(0, 4*pi);x = sin(t);y = 1-cos(t)+t/10;plot(x, y, '-o');5.当一个小圆轮沿着一条曲线行进时，轮缘任一点的轨迹就会产生变化丰富的摆线。

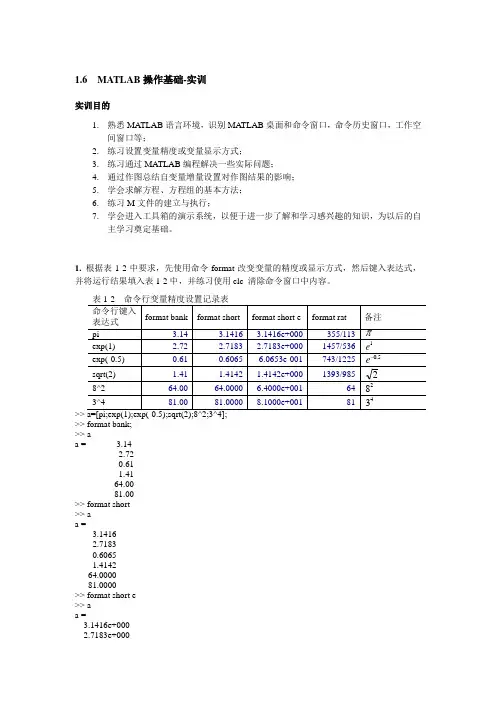

1.6 MATLAB操作基础-实训实训目的1.熟悉MATLAB语言环境，识别MATLAB桌面和命令窗口，命令历史窗口，工作空间窗口等；2.练习设置变量精度或变量显示方式；3.练习通过MATLAB编程解决一些实际问题；4.通过作图总结自变量增量设置对作图结果的影响；5.学会求解方程、方程组的基本方法；6.练习M文件的建立与执行；7.学会进入工具箱的演示系统，以便于进一步了解和学习感兴趣的知识，为以后的自主学习奠定基础。
1.根据表1-2中要求，先使用命令format改变变量的精度或显示方式，然后键入表达式，并将运行结果填入表1-2中，并练习使用clc 清除命令窗口中内容。
>> format bank;>> aa = 3.142.720.611.4164.0081.00>> format short>> aa =3.14162.71830.60651.414264.000081.0000>> format short e>> aa =3.1416e+0002.7183e+0006.0653e-001 1.4142e+000 6.4000e+001 8.1000e+001 >> format rat >> a a =355/113 1457/536 743/1225 1393/985 64 812. 编写MA TLAB 程序计算，根据程序运算结果填空（要求保留两位小数）（1）58.135.0+=-ea =（ 4.29 ）； 程序为： a=exp(-0.5)+sqrt(13.58)>> format bank;>> a=exp(-0.5)+sqrt(13.58) a =4.29（2）已知两个圆的半径分别为cm 5.31=r ， cm 62=r ，则两个圆的周长分别为=1l （ 21.99 ）cm, =2l （ 37.70 ）cm;面积分别为=1s （ 38.48 ）2cm ，=2s （ 113.10 ）2cm程序：>> format bank; >> r=[3.5 6]; >> [2*pi*r;pi*r.*r]提示：圆的周长计算公式为：r L π2=，圆的面积2r S π=，其中r 为圆的半径。
MATLAB考试试题及答案一、选择题（每题5分，共25分）1. 在MATLAB中，下列哪个命令用于创建一个行向量？A. v = [1; 2; 3]B. v = [1 2 3]C. v = [1, 2, 3]D. v = (1, 2, 3)答案：B2. 在MATLAB中，下列哪个命令用于计算矩阵A的行列式？A. det(A)B. det(A')C. det(inv(A))D. det(A^2)答案：A3. 在MATLAB中，下列哪个命令用于计算矩阵A的逆？A. inv(A)B. A^(-1)C. pinv(A)D. A\B答案：A4. 在MATLAB中，下列哪个命令用于求解线性方程组Ax= b？A. A\bB. A/BC. B/AD. A^-1b答案：A5. 在MATLAB中，下列哪个命令用于绘制二维图形？A. plot(x, y)B. scatter(x, y)C. bar(x, y)D. pie(x, y)答案：A二、填空题（每题5分，共25分）6. 在MATLAB中，可以使用______命令创建一个等差数列。
答案：linspace7. 在MATLAB中，可以使用______命令创建一个等比数列。
答案：logspace8. 在MATLAB中，可以使用______命令计算矩阵A的特征值。
答案：eig(A)9. 在MATLAB中，可以使用______命令计算矩阵A的特征向量。
答案：eigenvector(A)10. 在MATLAB中，可以使用______命令计算矩阵A的奇异值。
答案：svd(A)三、解答题（每题25分，共75分）11. 编写MATLAB程序，求解以下线性方程组：2x + 3y - z = 1x - y + 2z = 03x + 2y - 4z = -3答案：```A = [2 3 -1; 1 -1 2; 3 2 -4];b = [1; 0; -3];x = A\b;disp('解为：');disp(x);```12. 编写MATLAB程序，绘制以下函数的图形：y = sin(x) + cos(x)，x ∈ [0, 2π]答案：```x = linspace(0, 2pi, 100);y = sin(x) + cos(x);plot(x, y);title('y = sin(x) + cos(x)');xlabel('x');ylabel('y');grid on;```13. 编写MATLAB程序，计算以下矩阵的特征值和特征向量：A = [1 2 3; 4 5 6; 7 8 9]答案：```A = [1 2 3; 4 5 6; 7 8 9];[V, D] = eig(A);disp('特征值：');disp(diag(D));disp('特征向量：');disp(V);```14. 编写MATLAB程序，使用牛顿迭代法求解方程f(x) = x^3 - 4x + 2 = 0在x = 1附近的根。
期末matlab考试题及答案注意：以下内容为虚构的期末MATLAB考试题目及答案，并非真实情况。
一、选择题1. 在MATLAB中，以下哪个命令可以将矩阵A的第一列元素求和？A) sum(A(:,1))B) sum(A(1,:))C) sum(A(1))D) sum(A(:,1))答案：A) sum(A(:,1))2. 对于向量x = [1, 2, 3, 4]，以下哪个命令可以将x的元素逆序排列？A) flip(x)B) reverse(x)C) sort(x,'descend')D) sort(x,'ascend')答案：A) flip(x)3. 如果一个函数文件的文件名为"myFunction.m"，那么在MATLAB中如何调用该函数？A) myFunction.mB) call myFunctionC) run myFunctionD) myFunction答案：D) myFunction4. 在MATLAB中，以下哪个命令可以生成一个在-1到1范围内均匀分布的10个数的向量？A) linspace(-1, 1, 10)B) rand(1, 10)*2-1C) linspace(1, 10, -1)D) randi([-1, 1], 1, 10)答案：B) rand(1, 10)*2-15. 对于矩阵A和B，以下哪个命令可以将它们进行垂直方向的拼接？A) vertcat(A, B)B) concat(A, B, 'vertical')C) merge(A, B, 'vertical')D) [A; B]答案：D) [A; B]二、填空题1. 假设有一个向量x = [1, 2, 3, 4]，使用MATLAB命令求x的最大值。
答案：max(x)2. 假设有一个矩阵A = [1, 2, 3; 4, 5, 6; 7, 8, 9]，使用MATLAB命令求A的行数。
第12章--M A T L A B-S i m u l i n k系统仿真-习题答案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN第12章 MATLAB Simulink系统仿真习题12一、选择题1．启动Simulink后，屏幕上出现的窗口是（）。
AA．Simulink起始页 B．Simulink Library Browser窗口C．Simulink Block Browser窗口 D．Simulink模型编辑窗口2．模块的操作是在（）窗口中进行的。
DA．Library Browser B．Model BrowserC．Block Editer D．模型编辑3．Integrator模块包含在（）模块库中。
BA．Sources B．Continuous C．Sinks D．Math Operations 4．要在模型编辑窗口中复制模块，不正确的方法是（）。
B A．单击要复制的模块，按住鼠标左键并同时按下Ctrl键，移动鼠标到适当位置放开鼠标B．单击要复制的模块，按住鼠标左键并同时按下Shift键，移动鼠标到适当位置放开鼠标C．在模型编辑窗口选择Edit→Copy命令和Edit→Paste命令D．右键单击要复制的模块，从快捷菜单中选择Copy命令和Paste命令5．已知仿真模型如图12-41（a）所示，示波器的输出结果如图12-41（b）所示。
（a）仿真模型3（b ）示波器输出结果图12-41 习题仿真模型及仿真结果则XY Graph 图形记录仪的输出结果是（ ）。
CA ．正弦曲线B ．余弦曲线C ．单位圆D ．椭圆二、填空题1．Simulink （能/不能）脱离MATLAB 环境运行。
2．建立Simulink 仿真模型是在 窗口进行的。
模型编辑窗口3．Simulink 仿真模型通常包括 、系统模块和 三种元素。
信号源（Source ），信宿（Sink ）4．由控制信号控制执行的子系统称为 ，它分为 、 和 。
PART I 教材复习要点第一章 MATLAB 入门测试1.11.MA TLAB 的命令窗口的作用是什么？编辑/调试窗口？图象窗口？ MATLAB 命令窗口是MA TLAB 起动时第一个看到的窗口，用户可以在命令窗口提示符">>"后面输入命令，这些命令会被立即执行。
命令窗口也可以用来执行M 文件。
编辑/调试窗口是用来新建，修改或调试M 文件的。
图像窗口用来显示MATLAB 的图形输出。
2.列出几种不同的得到MATLAB 帮助的方法。
（1）在命令窗口中输入help <command_name>，本命令将会在命令窗口中显示关于些命令的有信息。
（2）在命令窗口中输入lookfor <keyword>，本命令将会在命令窗口中显示所有的在第一注释行中包含该关键字的命令和函数。
（3）通过在命令窗口输入helpwin 或helpdesk 启动帮助浏览器，或者是在启动板中选择"Help"。
帮助浏览器包含了基于超文本的MATLAB 所有特性的描述，HTML 或PDF 格式的在线手册，这是MATLAB 最全面的帮助资源。
3.什么是工作区？在同一工作区内，你如何决定它里面存储了什么？工作区是命令、M 文件或函数执行时被MATLAB 使用的变量或数组的收集器，所有命令都在命令窗口（所有的脚本文件也是从命令窗口执行）共享公共工作区，因此它们也共享所有变量，工作区的内容可以通过whos 命令来查看，或者通过工作区浏览器来图形化地查看。
4.你怎样清空MATLAB 工作区内的内容？要清除工作区的内容，只需在命令窗口中输入clear 或clear variables 即可。
第二章MATLAB 基础测试2.11.数组,矩阵,向量有什么区别?数组是在内存中被组织成行和列的数据集合，只有一个名称，数据要通过在数组名后面圆括号里加上表示数据所在行和列的数字来访问。
术语"向量"通常用来描述只有一维的数组，而"矩阵"通常用来描述二维或更多维的数组。
2.回答关于下列矩阵的有关问题⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡--=0.05.56.03.11.36.01.16.06.04.32.31.1C(a)C 的大小是多少？这是一个3×4数组； (b)C(2,3)的值是多少？c(2,3) = -0.6；(c)列出值为0.6的元素的下标？数组中值为0.6的元素是c(1,4)，c(2,1)和c(3,2)。
3.确定下列数组的大小，通过whos 或工作空间窗口（The workspace browser ）检查你的答案。
注意在本练习中后面的数组可能要用到前面数组的定义。
(a) u=[10 20*i 10+20] (b) v=[-1;20;3](c) w=[1 0 -9;2 -2 0;1 2 3] (d) x=[u' v] (e) y(3,3)=-7(f) z=[zeros(4,1) ones(4,1) zeros(1,4)'](g) v(4)=x(2,1)数组大小分别是：(a) 1×3；(b) 3×1；(c) 3×3；(d) 3×2；(e) 3×3；(f) 4×3；(g) 4×1 4.w(2,1)的值是多少？w(2,1) = 2 5.x(2,1)的值是多少？x(2,1) = -20i 6.y(2,1)的值是多少? y(2,1) = 07.当语句（g ）执行后，v(3)的值是多少？v(3) = 3测试2.21. c 数组的定义如下，写出下面子数组的内容。
c =1.1000 -3.2000 3.4000 0.6000 0.6000 1.1000 -0.6000 3.1000 1.3000 0.6000 5.5000 0 (a) c(2,:) (b) c(:,end) (c) c(1:2,2:end) (d) c(6)(e) c(4:end) (f) c(1:2,2:4) (g) c([1 4],2) (h) c([2 2],[3 3])答案：(a) c(2,:) = [0.6 1.1 -0.6 3.1](b) d(:,4) = ⎣⎢⎡⎦⎥⎤0.63.10.0(c) c(1:2,2:4) = ⎣⎡⎦⎤-3.2 3.40.61.1-0.63.1 (d) c(6) = 0.6(e) c(4,end) = [-3.2 1.1 0.6 3.4 -0.6 5.5 0.6 3.1 0.0](f) c(1:2,2:end) = ⎣⎡⎦⎤-3.2 3.40.61.1-0.63.1(g) c([1 3],2) = ⎣⎡⎦⎤-3.20.6(h) c([2 2],[3 3]) = ⎣⎡⎦⎤-0.6-0.6-0.6-0.62.当赋值语句执行后，下列数组的内容是多少？ (a) a=[1 2 3; 4 5 6; 7 8 9]; a([3 1],:)=a([1 3],:); (b) a=[1 2 3; 4 5 6; 7 8 9]; a([1 3],:)=a([2 2],:); (c) a=[1 2 3; 4 5 6; 7 8 9]; a=a([2 2],:); 答案：(a) a = ⎣⎢⎡⎦⎥⎤789456123 (b) a = ⎣⎢⎡⎦⎥⎤456456456 (c) a = ⎣⎡⎦⎤4564563.当数组执行后，下列数组a 的内容是多少？ (a) a=eye(3,3); b=[1 2 3]; a(2,:)=b; (b) a=eye(3,3); b=[4 5 6 ]; a(:,3)=b'; (c) a=eye(3,3);b=[7 8 9];a(3,:)=b([3 1 2]);答案：(a) a = ⎣⎢⎡⎦⎥⎤100123001(b) a = ⎣⎢⎡⎦⎥⎤104015006(c) a = ⎣⎢⎡⎦⎥⎤100010978例2.1假设a,b,c 和d 的定义如下⎥⎦⎤⎢⎣⎡=1201a ⎥⎦⎤⎢⎣⎡-=1021b ⎥⎦⎤⎢⎣⎡=23c 5=d 分别指出下列表达式的运算结果 (a) a + b (b) a .* c (c) a * b (d) a * c (e) a + c (f) a + d (g) a .* d (h) a * d答案： （a ） 这是一个数组或矩阵加法：⎥⎦⎤⎢⎣⎡=+2220b a 。
（b ） 这是一个数组乘法：⎥⎦⎤⎢⎣⎡-=1001*.b a 。
（c ） 这是一个矩阵乘法：⎥⎦⎤⎢⎣⎡--=5221*b a 。
（d ） 这是一个矩阵乘法：⎥⎦⎤⎢⎣⎡=83*c a 。
（e ） 操作非法，两数组形不同（f ） 数组与标量的加法：⎥⎦⎤⎢⎣⎡=+6756d a 。
（g ） 数组乘法：⎥⎦⎤⎢⎣⎡=51005*.d a 。
（h ）矩阵乘法：⎥⎦⎤⎢⎣⎡=51005*d a 。
测试2.4本测试提供了一个快速的检查方式，看你是否掌握了2.8和2.9的基本内容。
如果你对本测试有疑问，你可以重读2.8和2.9，问你的老师，或和同学们一起讨论。
在附录B 中可以找到本测试的答案。
1.假设abcd 的定义如下，计算下面合法运算的结果，如果不合法，指出原因⎥⎦⎤⎢⎣⎡-=2112a ⎥⎦⎤⎢⎣⎡-=1310b ⎥⎦⎤⎢⎣⎡=21c3-=d(a) result = a .* c; (b) result = a * [c c]; (b) result = a .* [c c]; (d) result = a + b * c; (e) result = a + b .* c; 答案：(a) 操作非法。
数据相乘必须有相同形式，或者数组与标量之间相乘。
(b) 合法矩阵相乘：result = ⎣⎡⎦⎤4433 (c) 合法数据相乘：result = ⎣⎡⎦⎤21-24(d) 操作非法。
矩阵相乘b * c 产生一个 1×2数组，而a 是一个2×2数组，故相加非法。
(e) 操作非法。
在两个不同大小的数组之间相乘b .* c 是非法的。
2.求矩阵x ，已知Ax=B,⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡-=101232121A⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=011B 结果可通过x = A/B 操作得到：x = ⎣⎢⎡⎦⎥⎤-0.51.0-0.5练习2.1看下面的数组回答有关问题⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡----=0.01.10.01.54.13.14.03.01.01.24.38.26.61.10.00.65.31.20.01.11array a. array1的大小是多少? b. array1(4,1)的值是多少?c. array1(:,1:2)的大小和值为多少?d.array1([1 3],end)的大小和值为多少?2.2下面的变量名那些合法那些不合法.为什么? a. dog1 b. 1dog c. Do_you_know_the_way_to_san_jose d. _help e. What's_up?2.3写出下面的数组的大小和内容.注意后面的数组可能根据前面数组的定义. a. a=1:2:5; b. b=[a' a' a'];c. c=b(1:2:3,1:2:3);d. d=a+b(2,:);e. w=[zeros(1,3) ones(3,1)' 3:5'];f. b([1 3],2)=b([3 1],2);2.4数组定义如下,写下面的子数组的内容⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡----=0.01.10.01.54.13.14.03.01.01.24.38.26.61.10.00.65.31.20.01.11array a. array1(3,:) b. array1(:,3)c. array1(1:2:3,[3 3 4])d. array1([1 1],:)2.6a,b,c 的定义如下,如果下面运算是合法的,那么写出结果,如果不合法,说出原因.⎥⎦⎤⎢⎣⎡--=2122a ⎥⎦⎤⎢⎣⎡-=2011b ⎥⎦⎤⎢⎣⎡-=21a)2(eye d =a. result=a+b;b. result=a*d;c. result=a.*d;d. result=a*c;e. result=a.*c;f. result=a\b;g. result=a.\b;h. result=a .^ b;2.9求下列联立方程组中的各x 的值.20.40.50.40.40.40.20.60.40.60.20.40.60.30.100.20.20.50.60.30.40.60.10.30.50.40.60.10.10.40.60.20.50.10.20.00.10.40.30.10.50.2654321654321654321654321654321654321-=-++++-=+-+++-=----+-=-+--+-=++---=-++++-x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x测试5.1本测试提供了一个快速的检查方式，看你是否掌握了5.1到5.3的基本内容。
