MatLab与控制系统仿真(重点编程)

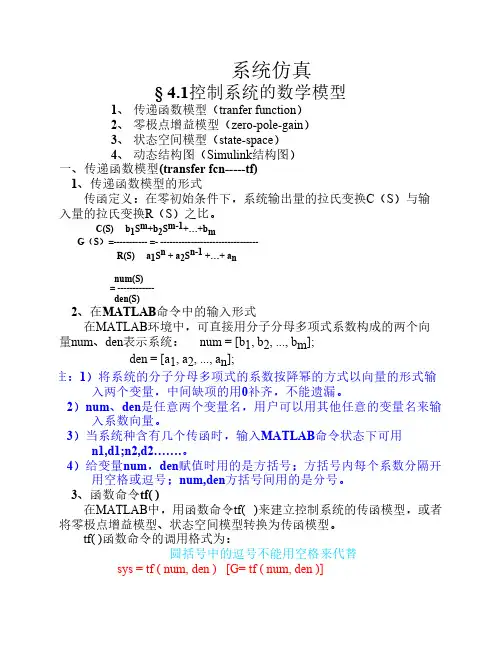

系统仿真§ 4.1控制系统的数学模型1、传递函数模型（tranfer function）2、零极点增益模型（zero-pole-gain）3、状态空间模型（state-space）4、动态结构图（Simulink结构图）一、传递函数模型(transfer fcn-----tf)1、传递函数模型的形式传函定义：在零初始条件下，系统输出量的拉氏变换C（S）与输入量的拉氏变换R（S）之比。

C(S) b1S m+b2S m-1+…+b mG（S）=----------- =- --------------------------------R(S) a1S n + a2S n-1 +…+ a nnum(S)= ------------den(S)2、在MATLAB命令中的输入形式在MATLAB环境中，可直接用分子分母多项式系数构成的两个向量num、den表示系统： num = [b1, b2, ..., b m];den = [a1, a2, ..., a n];注：1）将系统的分子分母多项式的系数按降幂的方式以向量的形式输入两个变量，中间缺项的用0补齐，不能遗漏。

2）num、den是任意两个变量名，用户可以用其他任意的变量名来输入系数向量。

3）当系统种含有几个传函时，输入MATLAB命令状态下可用n1,d1;n2,d2…….。

4）给变量num，den赋值时用的是方括号；方括号内每个系数分隔开用空格或逗号；num,den方括号间用的是分号。

3、函数命令tf( )在MATLAB中，用函数命令tf( )来建立控制系统的传函模型，或者将零极点增益模型、状态空间模型转换为传函模型。

tf( )函数命令的调用格式为：圆括号中的逗号不能用空格来代替sys = tf ( num, den ) [G= tf ( num, den )]其中，函数的返回变量sys或G 为连续系统的传函模型；函数输入参量num和den分别为系统的分子分母多项式的系数向量。

基于MATLAB控制系统的仿真与应用毕业设计论文目录一、内容概括 (2)1. 研究背景和意义 (3)2. 国内外研究现状 (4)3. 研究目的和内容 (5)二、MATLAB控制系统仿真基础 (7)三、控制系统建模 (8)1. 控制系统模型概述 (10)2. MATLAB建模方法 (11)3. 系统模型的验证与校正 (12)四、控制系统性能分析 (14)1. 稳定性分析 (14)2. 响应性能分析 (16)3. 误差性能分析 (17)五、基于MATLAB控制系统的设计与应用实例分析 (19)1. 控制系统设计要求与方案选择 (20)2. 基于MATLAB的控制系统设计流程 (22)3. 实例一 (23)4. 实例二 (25)六、优化算法在控制系统中的应用及MATLAB实现 (26)1. 优化算法概述及其在控制系统中的应用价值 (28)2. 优化算法介绍及MATLAB实现方法 (29)3. 基于MATLAB的优化算法在控制系统中的实践应用案例及分析对比研究31一、内容概括本论文旨在探讨基于MATLAB控制系统的仿真与应用，通过对控制系统进行深入的理论分析和实际应用研究，提出一种有效的控制系统设计方案，并通过实验验证其正确性和有效性。

本文对控制系统的基本理论进行了详细的阐述，包括控制系统的定义、分类、性能指标以及设计方法。

我们以一个具体的控制系统为例，对其进行分析和设计。

在这个过程中，我们运用MATLAB软件作为主要的仿真工具，对控制系统的稳定性、动态响应、鲁棒性等方面进行了全面的仿真分析。

在完成理论分析和实际设计之后，我们进一步研究了基于MATLAB 的控制系统仿真方法。

通过对仿真模型的建立、仿真参数的选择以及仿真结果的分析，我们提出了一种高效的仿真策略。

我们将所设计的控制系统应用于实际场景中，通过实验数据验证了所提出方案的有效性和可行性。

本论文通过理论与实践相结合的方法，深入探讨了基于MATLAB 控制系统的仿真与应用。

摘要MATLAB语言是一种十分有效的工具，能容易地解决在系统仿真及控制系统计算机辅助设计领域的教学与研究中遇到的问题，它可以将使用者从繁琐的底层编程中解放出来，把有限的宝贵时间更多地花在解决科学问题上。

MATLAB GUI 是MATLAB的人机交互界面。

由于GUI本身提供了windows基本控件的支持，并且具有良好的事件驱动机制，同时提供了MATLAB数学库的接口，所以GUI 对于控制系统仿真的平台设计显得十分合适。

GUI对于每个用户窗口生成.fig和.m 文件。

前者负责界面的设计信息，后者负责后台代码的设计。

本文所做的研究主要是基于MATLAB GUI平台，结合控制系统基础理论和MATLAB控制系统工具箱，实现了用于控制系统计算机辅助分析与设计的软件。

本软件主要功能：实现传递函数模型输入、状态方程模型输入、模型装换、控制系统稳定性分析、系统可观性可控性判断，绘制系统奈奎斯特图、波特图、根轨迹图以及零极点分布图。

在继续完善的基础上能够用于本科自动控制原理教程的教学实验和一般的科学研究。

关键词：控制系统；MATLAB GUI；计算机辅助设计AbstractMATLAB language is a very effective tool,and can be easily resolved in the system simulation and control system of teaching in the field of computer-aided design and research problems,it could be the bottom of the user from tedious programming liberate the limited spend more valuable time to solve scientific problems.The MATLAB GUI is the interactive interface.As the GUI itself provides the basic control windows support,and has a good mechanism for event-driven,while providing the MATLAB Math Library interface，the GUI for control system simulation platform for the design of it is suitable. GUI window generated for each user. Fig and.M file. The former is responsible for the design of the interface information,which is responsible for the design of the background code.Research done in this article is mainly based on MATLAB GUI platform,the basis of combination of control system theory and MATLAB Control System Toolbox,the realization of control systems for computer-aided analysis and design software. The main functions of the software: the realization of transfer function model input,the state equation model input,the model fitted for the control system stability analysis,system observability controllability judgments、rendering the system Nyquist diagram、Bode plots、root locus and Pole-zero distribution. While continuing to improve based on the principle of automatic control can be used for undergraduate teaching course experiments and scientific research in general.Key words:Control System;MATLAB GUI; Computer-assistant design目录第1章概述 (1)1.1 论文选题背景和意义 (1)1.2 计算机辅助分析与设计在控制系统仿真中的发展现状 (1)1.3 本文主要内容 (3)第2章控制系统与MATLAB语言 (4)2.1 控制系统理论基础 (4)2.2 MATLAB语言与控制系统工具箱 (5)第3章 MATLAB GUI简介及应用 (9)3.1 MATLAB GUI (9)3.2 软件设计步骤 (10)第4章仿真系统测试与演示 (16)4.1 控制系统的模型输入 (16)4.2 控制系统的稳定性分析 (19)4.3 控制系统可控可观性分析 (20)4.4 控制系统频率响应 (23)4.5 控制系统时域响应 (27)4.6 控制系统根轨迹绘制 (28)结论 (31)参考文献 (32)致谢 (33)第1章概述1.1 论文选题背景和意义自动控制原理是自动控制专业和自动化专业的主要课程之一，是研究自动控制技术的基础理论课，是必修的专业基础课程。

MATLAB/Simulink与控制系统仿真实验报告姓名：喻彬彬学号：K031541725实验1、MATLAB/Simulink 仿真基础及控制系统模型的建立一、实验目的1、掌握MATLAB/Simulink 仿真的基本知识；2、熟练应用MATLAB 软件建立控制系统模型。

二、实验设备电脑一台；MATLAB 仿真软件一个三、实验内容1、熟悉MATLAB/Smulink 仿真软件。

2、一个单位负反馈二阶系统，其开环传递函数为210()3G s s s =+。

用Simulink 建立该控制系统模型，用示波器观察模型的阶跃响应曲线，并将阶跃响应曲线导入到MATLAB 的工作空间中，在命令窗口绘制该模型的阶跃响应曲线。

3、某控制系统的传递函数为()()()1()Y s G s X s G s =+，其中250()23s G s s s+=+。

用Simulink 建立该控制系统模型，用示波器观察模型的阶跃响应曲线，并将阶跃响应曲线导入到MATLAB 的工作空间中，在命令窗口绘制该模型的阶跃响应曲线。

4、一闭环系统结构如图所示，其中系统前向通道的传递函数为320.520()0.11220s G s s s s s+=+++，而且前向通道有一个[-0.2，0.5]的限幅环节，图中用N 表示，反馈通道的增益为1.5，系统为负反馈，阶跃输入经1.5倍的增益作用到系统。

用Simulink 建立该控制系统模型，用示波器观察模型的阶跃响应曲线，并将阶跃响应曲线导入到MATLAB 的工作空间中，在命令窗口绘制该模型的阶跃响应曲线。

四、实验报告要求实验报告撰写应包括实验名称、实验内容、实验要求、实验步骤、实验结果及分析和实验体会。

五、实验思考题总结仿真模型构建及调试过程中的心得体会。

题1、（1）利用Simulink的Library窗口中的【File】→【New】，打开一个新的模型窗口。

（2）分别从信号源库（Sourse）、输出方式库（Sink）、数学运算库（Math）、连续系统库（Continuous）中，用鼠标把阶跃信号发生器（Step）、示波器（Scope）、传递函数（Transfern Fcn）和相加器（Sum）4个标准功能模块选中，并将其拖至模型窗口。

现代控制系统分析与设计——基于matlab的仿真与实现近年来，随着工业技术的飞速发展，控制系统逐渐成为工业自动化过程中不可缺少的重要组成部分，因此其分析与设计也会受到人们越来越多的关注。

本文从控制系统的分类出发，介绍了基于Matlab 的分析与仿真方法，并结合详细的实例，展示了最新的Matlab软件如何用来设计现代控制系统，及如何实现仿真结果。

一、控制系统分类控制系统是将完整的物理系统划分为几个部分，通过规定条件把这些部分组合起来，共同完成某一特定任务的一种技术。

控制系统可分为离散控制系统和连续控制系统，离散控制系统的尺度以脉冲的形式表现，而连续控制系统的尺度以连续变量的形式表现，常见的连续控制系统有PID、环路反馈控制等。

二、基于Matlab的分析与仿真Matlab是一款实用的高级计算和数学工具，具有智能语言功能和图形用户界面，可以进行复杂数据分析和可视化。

Matlab可以用来开发控制系统分析与仿真，包括：数学建模，系统建模，状态估计与观测，数据处理，控制算法研究，仿真实验及系统原型开发等。

此外，Matlab还可以利用其它技术，比如LabVIEW或者C程序，将仿真结果实现在实物系统上。

三、实现现代控制系统分析与设计基于Matlab的现代控制系统分析与设计，需要从以下几个方面进行考虑。

1.数学建模：Matlab支持多种数学计算，比如代数运算、矩阵运算、曲线拟合等，可以用来建立控制系统的数学模型。

2.系统建模：Matlab可以用于控制系统的建模和仿真，包括并行系统建模、混沌建模、非线性系统建模、时滞建模、系统设计建模等。

3.状态估计与观测：Matlab可以用来计算系统状态变量，并且可以根据测量信号估计系统状态，用于系统诊断和控制。

4.数据处理：Matlab可以用来处理控制系统中的大量数据，可以更好地研究控制系统的特性，以便进行更好的设计和控制。

5.算法研究：Matlab可以用来研究新的控制算法，以改进控制系统的性能。

如何在MATLAB中进行控制系统的建模与仿真在现代工程领域中，控制系统的建模与仿真是必不可少的一项技术。

MATLAB 作为一种强大的科学计算软件，并提供了丰富的工具箱，可以帮助工程师们快速而准确地进行控制系统的建模和仿真。

本文将介绍如何在MATLAB中进行控制系统的建模与仿真的一般步骤和注意事项。

一、引言控制系统是一种以实现某种特定目标为目的对系统进行调节和控制的技术，在现代工程中得到了广泛的应用。

控制系统的建模与仿真是控制系统设计的重要环节，通过建立系统的数学模型，可以对系统的性能进行有效地评估和分析，从而为系统的设计和优化提供指导。

二、MATLAB中的控制系统建模工具箱MATLAB提供了专门的控制系统工具箱，包括线性和非线性系统建模、控制器设计与分析等功能。

其中，Simulink是MATLAB中最重要的控制系统建模工具之一，它可以方便地用来搭建控制系统的框架，并进行仿真与分析。

三、建立控制系统数学模型在进行控制系统的建模之前，需要先确定系统的类型和工作原理。

常见的控制系统包括开环控制系统和闭环控制系统。

开环控制系统中，控制器的输出不受被控对象的反馈作用影响；闭环控制系统中，控制器的输出受到被控对象的反馈作用影响。

在MATLAB中，可以通过使用Transfer Function对象或State Space对象来表示控制系统的数学模型。

Transfer Function对象用于线性时不变系统的建模，可以通过给定系统的分子多项式和分母多项式来定义一个传递函数；State Space对象则适用于非线性时变系统的建模，可以通过状态空间方程来定义系统。

四、利用Simulink搭建控制系统框架Simulink是一种基于图形化编程的建模仿真工具，在MATLAB中可以方便地使用它来搭建控制系统的框架。

通过简单地拖拽、连接不同的模块，可以构建出一个完整的控制系统模型。

首先，打开Simulink，选择相应的控制系统模板或从头开始设计自己的模型。

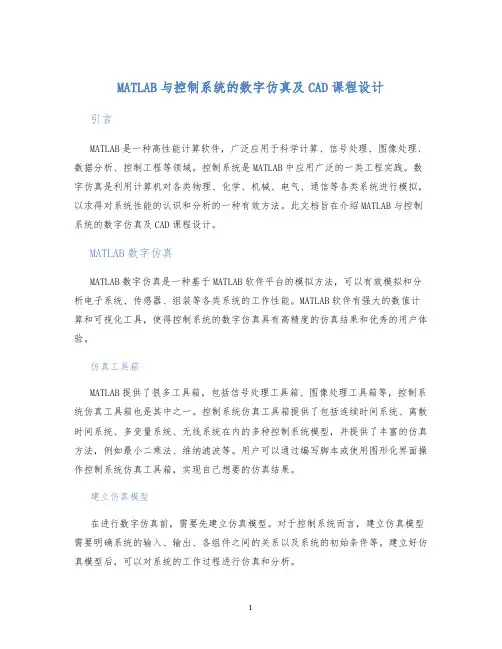

MATLAB与控制系统的数字仿真及CAD课程设计引言MATLAB是一种高性能计算软件，广泛应用于科学计算、信号处理、图像处理、数据分析、控制工程等领域。

控制系统是MATLAB中应用广泛的一类工程实践。

数字仿真是利用计算机对各类物理、化学、机械、电气、通信等各类系统进行模拟，以求得对系统性能的认识和分析的一种有效方法。

此文档旨在介绍MATLAB与控制系统的数字仿真及CAD课程设计。

MATLAB数字仿真MATLAB数字仿真是一种基于MATLAB软件平台的模拟方法，可以有效模拟和分析电子系统、传感器、组装等各类系统的工作性能。

MATLAB软件有强大的数值计算和可视化工具，使得控制系统的数字仿真具有高精度的仿真结果和优秀的用户体验。

仿真工具箱MATLAB提供了很多工具箱，包括信号处理工具箱、图像处理工具箱等，控制系统仿真工具箱也是其中之一。

控制系统仿真工具箱提供了包括连续时间系统、离散时间系统、多变量系统、无线系统在内的多种控制系统模型，并提供了丰富的仿真方法，例如最小二乘法、维纳滤波等。

用户可以通过编写脚本或使用图形化界面操作控制系统仿真工具箱，实现自己想要的仿真结果。

建立仿真模型在进行数字仿真前，需要先建立仿真模型。

对于控制系统而言，建立仿真模型需要明确系统的输入、输出、各组件之间的关系以及系统的初始条件等。

建立好仿真模型后，可以对系统的工作过程进行仿真和分析。

以温度控制系统为例，建立仿真模型。

该温度控制系统包含温度感应器作为输入，控制器和加热器作为输出。

建立好模型后，系统可以对不同的工作条件下进行仿真和分析，例如调节感应器灵敏度、控制器输出功率等。

控制系统CAD设计控制系统的CAD设计是指利用计算机辅助设计软件（Computer-ded Design，简称CAD）进行控制系统的三维模型设计、仿真、优化等工作。

控制系统CAD设计可以有效降低设计成本，提高设计效率和质量。

CAD软件常用的CAD软件有AutoCAD和SolidWorks。

基于MATLAB的自动控制系统仿真毕业设计自动控制系统是一种可以自动调节和控制系统运行的系统。

对于自动控制系统的设计和优化，仿真是一种非常重要的方法。

基于MATLAB的自动控制系统仿真毕业设计可以帮助学生深入理解自动控制系统的原理和应用，并进行实际应用的实验和研究。

在毕业设计中，学生可以选择一个具体的自动控制系统，例如温度控制系统、位置控制系统、速度控制系统等。

然后，根据该系统的特点和要求，使用MATLAB软件进行仿真分析。

首先，学生可以利用MATLAB编写控制系统的数学模型。

通过了解和运用控制系统的原理和方法，学生可以将系统的输入信号、输出信号和控制信号之间的关系建立数学模型。

通过数学模型，可以进行系统的仿真分析和优化设计。

接下来，学生可以使用MATLAB的控制系统工具箱进行系统的仿真和分析。

控制系统工具箱提供了各种控制系统设计和分析的函数，如传递函数的建模、闭环系统的建模、系统的稳定性分析、频域分析等。

学生可以利用这些函数进行系统的仿真和分析，了解系统在不同输入和参数条件下的响应和性能。

在仿真过程中，学生可以尝试不同的控制算法和参数，观察系统响应的改变和性能的优劣。

例如，学生可以尝试不同的比例积分微分（PID）控制算法和参数，比较系统的稳定性、超调量和响应速度等指标。

通过不断的尝试和优化，学生可以得到系统的最佳控制算法和参数设定。

此外，学生还可以利用MATLAB的仿真工具进行系统的可视化展示。

通过绘制系统的输入信号、输出信号和控制信号的图形，学生可以直观地观察和分析系统的动态响应。

这样的可视化展示可以帮助学生更好地理解和分析系统的特性和性能。

最后，学生应该进行仿真结果的分析和评估。

通过对仿真结果的分析和评估，学生可以判断系统的性能是否满足设计要求，并提出改进的建议和方案。

总而言之，基于MATLAB的自动控制系统仿真毕业设计可以帮助学生深入理解自动控制系统的原理和应用，并进行实际应用的实验和研究。

基于matlab simulink的控制系统仿真及应用Simulink是MATLAB的一个附加组件，它提供了一种可视化建模和仿真环境，主要用于控制系统、信号处理、通信系统等领域的建模和仿真。

以下是一个简单的基于Simulink的控制系统仿真的步骤：
1. 模型建立：首先，你需要使用Simulink库中的模块来构建你的控制系统模型。

这些模块包括输入、输出、控制算法等。

你可以直接从库中拖放模块到你的模型中，然后通过连接线将它们连接起来。

2. 参数设置：在连接模块后，你需要为每个模块设置适当的参数。

例如，对于传递函数模块，你需要输入分子和分母的系数。

3. 仿真设置：在完成模型和参数设置后，你需要设置仿真参数，例如仿真时间、步长等。

4. 运行仿真：最后，你可以运行仿真并查看结果。

Simulink提供了多种方式来查看结果，包括图形和表格。

在Simulink中，你可以使用许多内建的工具和函数来分析和优化你的控制系统。

例如，你可以使用MATLAB的控制系统工具箱中的函数来分析系统的稳定性、频率响应等。

总的来说，Simulink是一个强大的工具，可以用于设计和分析各种控制系统。

通过学习和掌握这个工具，你可以更有效地进行控制系统设计和仿真。

控制系统matlab仿真与设计
控制系统matlab仿真与设计
控制系统是现代工业领域中必不可少的一部分。

它能够控制各种
机械、电子及其他工程系统的工作，从而使其能够按照我们的意图去
运作。

控制系统matlab仿真与设计是控制系统中非常重要的一项工作，通过它我们能够更好的了解系统的性能、优化系统的控制方法，并减
少实际操作时的风险。

步骤一：模型建立
模型建立是控制系统matlab仿真与设计的重要步骤。

在这一步
骤中，我们需要根据系统的特征和数据建立一个合适的模型。

模型通
常是一个数学公式或者是一张流程图。

建立模型需要我们对系统非常
熟悉，有着一定的专业知识。

步骤二：仿真设计
在模型建立之后，我们需要进行仿真设计。

这一步是通过matlab 仿真软件对我们建立的模型进行仿真运行，并获得系统的反馈。

在仿
真设计的过程中，我们能够调整模型参数，使系统的工作效率更高、
更加稳定。

步骤三：系统控制
在控制系统matlab仿真与设计的最后一步，我们需要根据仿真
的结果对系统进行实际的控制。

这一步通常是对系统的运行进行调整
和优化。

我们可以通过改变控制系统中的参数，对系统进行优化来提
高系统的工作效率和稳定性。

控制系统matlab仿真与设计非常便于工程人员分析系统，优化
控制策略。

它可以帮助工程师们快速掌握系统的特性以及改进策略，
降低生产成本，提高工作效率。

控制系统的时域响应MATLAB 仿真实训实训目的1. 学会利用MATLAB 绘制系统的单位阶跃响应曲线，掌握读取系统动态性能指标的方法；2. 学会利用MATLAB 绘制系统的单位脉冲响应曲线的方法；3. 掌握利用MATLAB 绘制系统的零输入响应曲线的方法；4. 掌握利用MATLAB 绘制系统的一般输入响应曲线的方法；5. 学会通过仿真曲线读取相关信息，并依据有关信息进行系统的时域分析。

实训内容1.编写程序求取下列各系统的单位阶跃响应，完成表5-5并记录相关曲线。

162.316)(21++=s s s G 164.216)(22++=s s s G 166.116)(23++=s s s G 1616)(24++=s s s G 解：>> n1=16; >> d1=[1,,16]; >> sys1=tf(n1,d1); >> step(sys1)>> n2=16; >> d2=[1,,16]; >> sys2=tf(n2,d2); >> step(sys2)>> n3=16;>> d3=[1,,16]; >> sys3=tf(n3,d3); >> step(sys3)>> n4=16;>> d4=[1,1,16]; >> sys4=tf(n4,d4); >> step(sys4)表5-5序号ξn ωm ax cp ts t (%5=∆)计算值实验计算值实验计算值实验值1 42 43 44 4w=4;cmax1=1+exp(-z1*pi/sqrt(1-z1^2)); tp1=pi/(w*sqrt(1-z1^2)); ts1=(z1*w); [cmax1,tp1,ts1] ans =>> z2=;w=4;cmax2=1+exp(-z2*pi/sqrt(1-z2^2)); tp2=pi/(w*sqrt(1-z2^2)); ts2=(z2*w); [cmax2,tp2,ts2] ans =>> z3=; w=4;cmax3=1+exp(-z3*pi/sqrt(1-z3^2)); tp3=pi/(w*sqrt(1-z3^2)); ts3=(z3*w); [cmax3,tp3,ts3] ans =>> z4=; w=4;cmax4=1+exp(-z4*pi/sqrt(1-z4^2)); tp4=pi/(w*sqrt(1-z4^2)); ts4=(z4*w); [cmax4,tp4,ts4] ans =说明：对于二阶欠阻尼系统（10<<ξ），若系统的闭环传递函数为2222)(nn ns s s Φωξωω++=则系统单位阶跃响应的输出最大值21max 1ξξπ--+=ec峰值时间21ξωπ-=n p t调整时间估算值ns t ξω5.3=（以5%为误差带）ns t ξω4.4=（以2%为误差带）2.已知二阶系统的闭环传递函数如下，编程求取系统的单位阶跃响应并完成表5-6，记录相关曲线。

《MATLAB与控制系统仿真》实验指导书（2011年第一版）西安邮电学院自动化学院2011年6月目录前言 (1)MATLAB语言实验项目 (3)实验一熟悉MATLAB集成环境与基础运算 (3)实验二 MATLAB的基本计算 (7)实验三 MATLAB图形系统 (9)实验四 MATLAB程序设计 (13)实验五 MATLAB函数文件 (15)实验六MATLAB数据处理与多项式计算 (17)实验七 SIMULINK仿真实验 (21)前言MATLAB 产品家族是美国 MathWorks公司开发的用于概念设计、算法开发、建模仿真、实时实现的理想的集成环境。

是矩阵实验室（Matrix Laboratory）的简称，是美国MathWorks公司出品的商业数学软件，用于算法开发、数据可视化、数据分析以及数值计算的高级技术计算语言和交互式环境，主要包括MATLAB和SIMULINK两大部分。

MATLAB由于其完整的专业体系和先进的设计开发思路，使得 MATLAB 在多种领域都有广阔的应用空间，特别是在科学计算、建模仿真以及系统工程的设计开发上已经成为行业内的首选设计工具，它将数值分析、矩阵计算、科学数据可视化以及非线性动态系统的建模和仿真等诸多强大功能集成在一个易于使用的视窗环境中，为科学研究、工程设计以及必须进行有效数值计算的众多科学领域提供了一种全面的解决方案，并在很大程度上摆脱了传统非交互式程序设计语言（如C、Fortran）的编辑模式，代表了当今国际科学计算软件的先进水平。

MATLAB软件工具在自动化专业、测控技术与仪器和电气工程及其自动化等专业的本科生学习中，经常用来计算、仿真和设计，尤其是MATLAB软件的仿真功能，能使学生对所学知识有更加深入的理解和分析。

《MATLAB与控制系统仿真》课程，和《自动控制原理》、《现代控制理论》、《数字信号处理》、《电力电子技术》等重要的专业课程相互支撑、相辅相成，同时也有利于学生完成课程设计和毕业设计等实践教学环节。

MATLAB与过程控制系统仿真MATLAB是一种非常强大的科学计算软件，它不仅可以用于数学计算和数据分析，还可以用于过程控制系统的仿真。

过程控制系统是指控制工业过程中的物理或化学变化的系统，如化工、电力、制造等领域的控制系统。

在这些系统中，MATLAB可以用于建立模型、仿真系统的动态响应，并进行控制器设计和性能评估。

首先，MATLAB可以用于建立过程控制系统的模型。

模型是对真实系统行为的数学描述，可以用于预测系统的响应和优化控制器设计。

MATLAB提供了丰富的工具，如符号计算、系统建模工具箱和Simulink，可以帮助用户方便地建立和修改模型。

通过建立准确的过程模型，可以更好地理解系统行为，优化控制器，提高系统的稳定性和性能。

其次，MATLAB可以用于系统仿真。

在系统建模之后，可以使用MATLAB对系统进行仿真，以获得系统在不同条件下的动态响应。

MATLAB提供了一系列的仿真工具和函数，如ode45、lsim等，可以用于求解微分方程和差分方程，模拟系统的时间响应。

仿真可以帮助研究人员观察系统的动态特性，如过渡过程、稳态误差等，并优化控制器的设计。

另外，MATLAB还可以用于控制器的设计和性能评估。

MATLAB提供了多种控制器设计方法和工具，如PID控制器、频域设计工具箱和最优控制工具箱等。

可以根据系统的需求，使用这些工具进行控制器的设计和调整，并评估控制器的性能。

MATLAB还可以进行系统的稳定性分析和频域性能分析，以帮助用户理解和优化控制器。

最后，MATLAB还可以用于实时仿真和硬件连接。

Simulink是MATLAB的一个附加工具箱，可以帮助用户进行系统级仿真和硬件连接。

Simulink提供了丰富的模块和工具，可以用于建立系统级模型，进行实时仿真和与硬件连接。

这对于过程控制系统来说非常重要，因为可以通过实时仿真和硬件连接来验证系统的控制策略，并进行实时调整和优化。

总结起来，MATLAB在过程控制系统仿真方面具有很大的优势。
