图纸会审

图纸外部会审图纸外部会审是工程设计的重要环节之一，是指在工程设计完成后，由建设单位组织相关专业的专家、技术人员和设计师对图纸进行审查和评估，以确保设计质量和工程安全性。

本文将探讨图纸外部会审的流程、目的、意义及常见问题。

一、图纸外部会审的流程图纸外部会审通常分为以下几个步骤：1. 确定会审时间：建设单位应提前通知各参会人员会审的时间、地点和参加人员。

2. 准备图纸：设计师应准备好全套的施工图纸，包括建筑、结构、水、电、暖通等专业的图纸。

3. 分组审查：专家和技术人员按照专业分组对图纸进行审查，包括建筑、结构、水、电、暖通等专业。

4. 集中讨论：分组审查完成后，各小组代表在会议上汇报审查意见，专家和其他参会人员发表意见和建议。

5. 制定修改方案：根据集中讨论的结果，制定修改方案并落实到具体修改工作中。

6. 修改和完善：根据修改方案对图纸进行修改和完善，并对修改内容进行说明。

7. 会审结论：最后形成会审结论，明确图纸的优缺点和改进方向，以及具体的修改措施和时间计划。

二、图纸外部会审的目的图纸外部会审的目的主要包括以下几点：1. 发现和纠正图纸中的错误和不合理之处，避免因设计问题导致的工程质量和安全问题。

2. 优化设计方案，提高工程的经济性和可行性。

3. 加强各专业之间的协调和配合，避免因专业间配合问题导致的工程变更和延误。

4. 提高设计师的技术水平和设计质量，促进设计行业的健康发展。

三、图纸外部会审的意义图纸外部会审的意义非常重大，具体表现在以下几个方面：1. 提高工程质量和安全性：通过图纸外部会审可以发现和纠正设计中的错误和不合理之处，避免因设计问题导致的工程质量和安全问题，保障人民群众的生命财产安全。

2. 优化设计方案：通过图纸外部会审可以对设计方案进行评估和优化，提高工程的经济性和可行性，减少不必要的浪费和重复投资。

3. 加强各专业间的协调和配合：通过图纸外部会审可以加强各专业之间的协调和配合，避免因专业间配合问题导致的工程变更和延误，提高工程的进度和质量。

图纸内部会审主要内容图纸内部会审是对工程设计图纸进行全面、系统、深入的审核和把关的重要环节。

下面将详细介绍图纸内部会审的主要内容。

一、图纸完整性审核1. 检查图纸是否齐全、完整，是否符合国家规范和设计要求。

2. 检查图纸中是否包含工程建设所需要的全部图纸和文件，例如建筑、结构、水、电、暖通等专业的图纸和相关说明。

3. 检查图纸是否符合相关行业标准和规范，是否符合当地的建设规定和要求。

二、图纸合规性审核1. 检查图纸是否符合国家相关的法律法规和标准，是否符合节能环保、绿色建筑等要求。

2. 检查图纸中使用的材料、设备是否符合国家相关标准，是否满足设计要求和质量要求。

3. 检查图纸中的施工工艺、施工方法是否符合国家相关标准和规范，是否满足设计要求和质量要求。

三、图纸技术性审核1. 检查图纸中的建筑、结构、水、电、暖通等专业的技术性和协调性。

2. 检查图纸中的设计是否合理、是否符合实际情况，是否满足业主的使用需求。

3. 检查图纸中的细节设计是否完善、是否符合规范要求，是否存在安全隐患或影响工程质量的问题。

四、图纸经济性审核1. 检查图纸中的材料、设备选用是否经济合理，是否存在浪费或成本过高等问题。

2. 检查图纸中的施工工艺、施工方法是否经济合理，是否存在不必要的浪费或成本过高等问题。

3. 检查图纸中的投资预算是否合理，是否存在超出预算或浪费等问题。

五、图纸可行性审核1. 检查图纸中的设计是否具有可操作性，是否符合实际情况和施工条件。

2. 检查图纸中的施工工艺、施工方法是否具有可行性，是否能够顺利实施并达到设计要求。

3. 检查图纸中的材料、设备是否具有可行性，是否能够满足设计要求和质量要求。

六、图纸安全性审核1. 检查图纸中的设计是否具有安全性，是否存在安全隐患或对人员造成伤害的风险。

2. 检查图纸中的材料、设备是否具有安全性，是否存在安全隐患或对人员造成伤害的风险。

3. 检查图纸中的施工工艺、施工方法是否具有安全性，是否存在安全隐患或对人员造成伤害的风险。

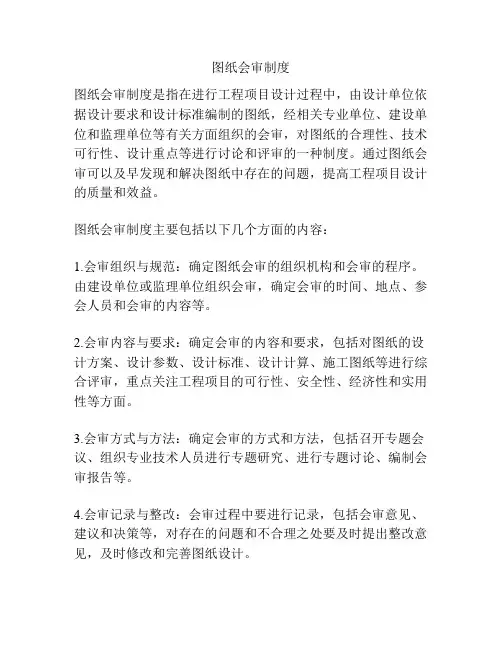

图纸会审制度图纸会审制度是指在进行工程项目设计过程中，由设计单位依据设计要求和设计标准编制的图纸，经相关专业单位、建设单位和监理单位等有关方面组织的会审，对图纸的合理性、技术可行性、设计重点等进行讨论和评审的一种制度。

通过图纸会审可以及早发现和解决图纸中存在的问题，提高工程项目设计的质量和效益。

图纸会审制度主要包括以下几个方面的内容：1.会审组织与规范：确定图纸会审的组织机构和会审的程序。

由建设单位或监理单位组织会审，确定会审的时间、地点、参会人员和会审的内容等。

2.会审内容与要求：确定会审的内容和要求，包括对图纸的设计方案、设计参数、设计标准、设计计算、施工图纸等进行综合评审，重点关注工程项目的可行性、安全性、经济性和实用性等方面。

3.会审方式与方法：确定会审的方式和方法，包括召开专题会议、组织专业技术人员进行专题研究、进行专题讨论、编制会审报告等。

4.会审记录与整改：会审过程中要进行记录，包括会审意见、建议和决策等，对存在的问题和不合理之处要及时提出整改意见，及时修改和完善图纸设计。

通过图纸会审制度的落实，可以达到以下几个方面的效果：1.提高工程项目设计的质量和效益：通过会审，及时发现和解决图纸中存在的问题，保证设计的可行性和合理性，避免设计缺陷导致施工过程中出现问题，提高项目的质量和效益。

2.优化设计方案和施工工艺：通过会审，不仅可以对图纸的技术可行性进行评审，还可以对设计方案的合理性和施工工艺的可行性进行评估，从而优化工程项目的设计方案和施工工艺。

3.加强各方之间的沟通和协调：通过会审，设计单位和建设、监理等各方可以就图纸设计中存在的问题进行深入的讨论和分析，确保各方之间的沟通和协调，减少设计中的矛盾和冲突。

4.提高工程项目的安全性和可持续发展能力：通过会审，可以加强对工程项目的安全性和可持续发展能力的评估，避免由于设计不合理而导致的安全事故和环境污染等问题。

综上所述，图纸会审制度是工程项目设计过程中必不可少的一环。

图纸会审记录在建筑工程的施工过程中，图纸会审是一个至关重要的环节。

它是由建设单位、施工单位、监理单位等各方共同参与，对施工图纸进行详细审查和讨论的活动。

通过图纸会审，可以提前发现和解决设计中存在的问题，避免在施工过程中出现不必要的错误和变更，从而保证工程的质量、进度和成本控制。

一、图纸会审的目的图纸会审的主要目的是确保施工图纸的准确性、完整性和可行性。

具体来说，包括以下几个方面：1、检查图纸是否符合国家和地方的相关规范、标准和法规要求。

2、审查图纸中各个专业之间的衔接是否合理，是否存在冲突和矛盾。

3、核实图纸中所标注的尺寸、标高、坐标等数据是否准确无误。

4、评估施工图纸的施工难度和可行性，提出优化建议和解决方案。

5、明确工程的质量要求和验收标准，为施工提供明确的依据。

二、图纸会审的参与人员图纸会审通常由建设单位组织，施工单位、监理单位、设计单位以及其他相关单位的技术人员共同参加。

各方人员在会审中都发挥着重要的作用：1、建设单位：作为工程项目的业主，负责协调各方关系，提出项目的总体要求和期望。

2、施工单位：是图纸的直接使用者，对施工工艺和现场情况最为熟悉，能够从施工的角度发现问题并提出解决方案。

3、监理单位：代表建设单位对工程进行监督管理，对图纸的审查要严格把关，确保工程质量和进度。

4、设计单位：负责解释设计意图，回答各方提出的问题，并根据会审意见对图纸进行修改和完善。

三、图纸会审的准备工作为了确保图纸会审的顺利进行，各方需要提前做好充分的准备工作：1、施工单位应组织技术人员认真熟悉施工图纸，了解工程的特点和要求，对图纸中存在的疑问进行汇总整理。

2、监理单位要提前熟悉图纸，制定审查要点和重点，对施工单位提交的疑问进行初步审核。

3、建设单位应及时向各方提供完整的施工图纸和相关技术资料，并通知会审的时间、地点和议程。

4、设计单位要准备好设计说明和相关计算书等资料，以便在会审中进行解释和说明。

四、图纸会审的程序图纸会审一般按照以下程序进行：1、建设单位主持人介绍与会人员和会审的目的、要求。

图纸会审的主要内容及注意事项图纸会审是指工程各参建单位（建设单位、监理单位、施工单位）在收到设计院施工图设计文件后，对图纸进行全面细致的熟悉，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。

图纸会审由建设单位组织并记录。

通过图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点及难点，找出需要解决的技术难题并拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前。

一、图纸会审的主要内容有：1)尺寸、标高是否一致（建筑、结构）；2)水、电、设备安装专业图之间、图号之间是否有矛盾；3)预留洞、预埋件是否错漏（各专业）；4)构造作法是否交待清楚；5)材料选用是否合理，设计是否能满足质量要求；6)建筑图与结构图是否一致；7)标准图、详图是否正确；8)顶棚、墙面、墙裙、踢脚线、地面等装修作法是否协调（多数设计院均采用图集）；9)门窗、构件的尺寸、规格、数量是否相符等。

二、图纸会审的一般方法：先粗后细：就是先看平，立、剖面图，对整个工程的概貌有一个轮廓的了解，对总的长、宽尺寸、轴线尺寸、标高、层高、总高有一个大体的印象。

然后再看细部做法，核对总尺寸与细部尺寸。

三、图纸会审中应注意的常见问题：1)建筑部分：建(构)筑物平面布置在建筑总图上的位置有无不明确或依据不足之处，建(构)筑物平面布置与现场实际有无不符情况等。

2)先小后大：首先看小样图再看大样图，核对在平、立、剖面图中标注的细部做法与大样图的做法是否相符；所采用的标准构配件图集编号、类型、型号与设计图纸有无矛盾；索引符号是否存在漏标；大样图是否齐全等。

3)先建筑后结构：就是先看建筑图，后看结构图；并把建筑图与结构图相互对照，核对其轴线尺寸、标高是否相符，有无矛盾，杏对有无遗漏尺寸，有无构造不合理之处。

4)先一般后特殊：应先看一般的部位和要求，后看特殊的部位和要求。

特殊部位一般包括地基处理方法，变形缝的设置，防水处理要求和抗震、防火、保温、隔热、隔音、防尘、特殊装修等技术要求。

什么是图纸会审（设计交底）设计交底是指在施工图完成并经审查合格后，设计单位在设计文件交付施工时，按法律规定的义务就施工图设计文件向施工单位和监理单位做出详细的说明。

其目的是对施工单位和监理单位正确贯彻设计意图，使其加深对设计文件特点、难点、疑点的理解，掌握关键工程部位的质量要求，确保工程质量。

一、设计交底与图纸会审的目的为了使参与工程建设的各方了解工程设计的主导思想、建筑构思和要求、采用的设计规范、确定的抗震设防烈度、防火等级、基础、结构、内外装修及机电设备设计，对主要建筑材料、构配件和设备的要求、所采用的新技术、新工艺、新材料、新设备的要求以及施工中应特别注意的事项，掌握工程关键部分的技术要求，保证工程质量，设计单位必须依据国家设计技术管理的有关规定，对提交的施工图纸，进行系统的设计技术交底。

同时，也为了减少图纸中的差错、遗漏、矛盾，将图纸中的质量隐患与问题消灭在施工之前，使设计施工图纸更符合施工现场的具体要求，避免返工浪费：在施工图设计技术交底的同时，监理部、设计单位、建设单位、施工单位及其它有关单位需对设计图纸在自审的基础上进行会审。

施工图纸是施工单位和监理单位开展工作最直接的依据。

现阶段大多对施工进行监理，设计监理很少，图纸中差错难免存在，故设计交底与图纸会审更显必要。

设计交底与图纸会审是保证工程质量的重要环节，也是保证工程质量的前提，也是保证工程顺利施工的主要步骤。

监理和各有关单位应当充分重视。

二、设计交底与图纸会审应遵循的原则1、设计单位应提交完整的施工图纸：各专业相互关联的图纸必须提供齐全、完整：对施工单位急需的重要分部分项专业图纸也可提前交底与会审，但在所有成套图纸到齐后需再统一交底与会审。

现在很多工程己开工，而施工图纸还不全，以至后到的图纸拿来就施工。

这些现象是不正常的。

图纸会审不可遗漏，即使施工过程中另补的新图也应进行交底和会审。

2、在设计交底与图纸会审之前，建设单位、监理部及施工单位和其他有关单位必须事先指定主管该项目的有关技术人员看图自审，初步审查本专业的图纸，进行必要的审核和计算工作。

图纸会审、设计交底、技术交底区别在建筑工程的施工过程中，图纸会审、设计交底和技术交底是三个非常重要的环节，它们虽然都与工程的设计和施工相关，但在目的、内容、参与人员和时间等方面存在着明显的区别。

首先，我们来了解一下图纸会审。

图纸会审通常在工程开工前进行，是指工程各参建单位（建设单位、监理单位、施工单位等）在收到审查合格的施工图设计文件后，对图纸进行全面细致的熟悉和审查工作。

其主要目的是找出图纸中存在的问题和错误，包括设计不合理、遗漏、矛盾、不清楚的地方等，以便在施工前及时解决，避免在施工过程中出现返工、延误工期等问题。

图纸会审的参与人员一般包括建设单位、施工单位、监理单位的项目负责人、技术负责人、专业工程师等。

施工单位通常会组织各专业的技术人员对图纸进行详细的审查，然后将发现的问题整理成书面文件，在图纸会审会议上提出。

监理单位和建设单位则会对施工单位提出的问题进行审核和讨论，同时也会提出自己发现的问题。

设计单位则负责对各方提出的问题进行解答和说明，并根据需要对图纸进行修改和完善。

图纸会审的内容非常广泛，涵盖了建筑、结构、给排水、电气、暖通等各个专业。

例如，建筑专业可能会审查建筑物的布局、功能分区、层高、门窗位置等是否合理；结构专业可能会审查构件的尺寸、配筋、连接方式等是否符合规范和计算要求；给排水专业可能会审查管道的走向、管径、坡度、预留孔洞等是否正确；电气专业可能会审查线路的布置、配电箱的位置、插座开关的数量和位置等是否满足使用需求；暖通专业可能会审查空调系统、通风系统的设计是否合理等。

接下来，我们再看看设计交底。

设计交底是指设计单位向建设单位、施工单位和监理单位就设计意图、设计文件的重点和难点、施工中应注意的问题等进行的说明和解释。

它通常在图纸会审之后进行，是设计单位与其他参建单位之间进行沟通和交流的重要方式。

设计交底的参与人员与图纸会审基本相同，但重点是设计单位的项目负责人和各专业设计人员。

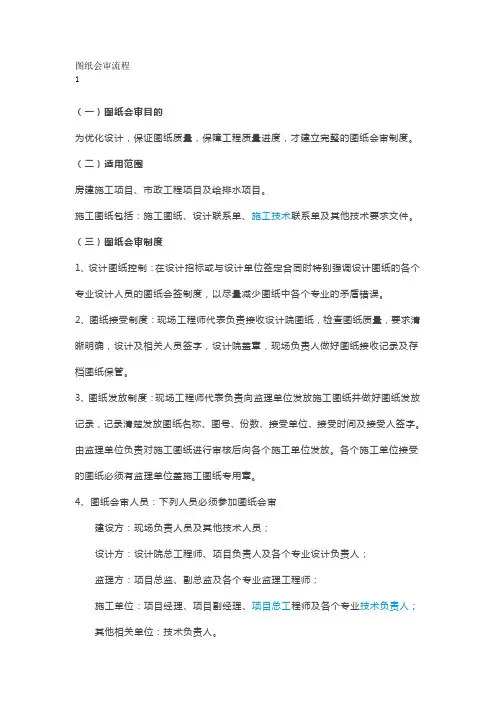

图纸会审流程1（一）图纸会审目的为优化设计，保证图纸质量，保障工程质量进度，才建立完整的图纸会审制度。

（二）适用范围房建施工项目、市政工程项目及给排水项目。

施工图纸包括：施工图纸、设计联系单、施工技术联系单及其他技术要求文件。

（三）图纸会审制度1、设计图纸控制：在设计招标或与设计单位签定合同时特别强调设计图纸的各个专业设计人员的图纸会签制度，以尽量减少图纸中各个专业的矛盾错误。

2、图纸接受制度：现场工程师代表负责接收设计院图纸，检查图纸质量，要求清晰明确，设计及相关人员签字，设计院盖章，现场负责人做好图纸接收记录及存档图纸保管。

3、图纸发放制度：现场工程师代表负责向监理单位发放施工图纸并做好图纸发放记录，记录清楚发放图纸名称、图号、份数、接受单位、接受时间及接受人签字。

由监理单位负责对施工图纸进行审核后向各个施工单位发放。

各个施工单位接受的图纸必须有监理单位盖施工图纸专用章。

4、图纸会审人员：下列人员必须参加图纸会审建设方：现场负责人员及其他技术人员；设计方：设计院总工程师、项目负责人及各个专业设计负责人；监理方：项目总监、副总监及各个专业监理工程师；施工单位：项目经理、项目副经理、项目总工程师及各个专业技术负责人；其他相关单位：技术负责人。

5、图纸会审时间控制：设计图纸分发后三个工作日内由监理负责组织业主、设计、监理、施工单位及其他相关单位进行设计交底。

设计交底后十五个工作日内由建设单位或监理负责组织上述单位进行图纸会审。

6、图纸会审，施工单位、监理所单位及其他各个专业的工程技术人员针对自己发现的问题或对图纸的优化建议以文字性汇报材料分发会审人员讨论。

7、图纸会审会议由业主或监理主持，主持单位应做好会议记录及参加人员签字。

8、图纸会审每个单位提出的问题或优化建议在会审会议上必须经过讨论作出明确结论；对需要再次讨论的问题，在会审记录上明确最终答复日期。

9、图纸会审记录由监理负责整理并分发各个相关单位执行、归档。

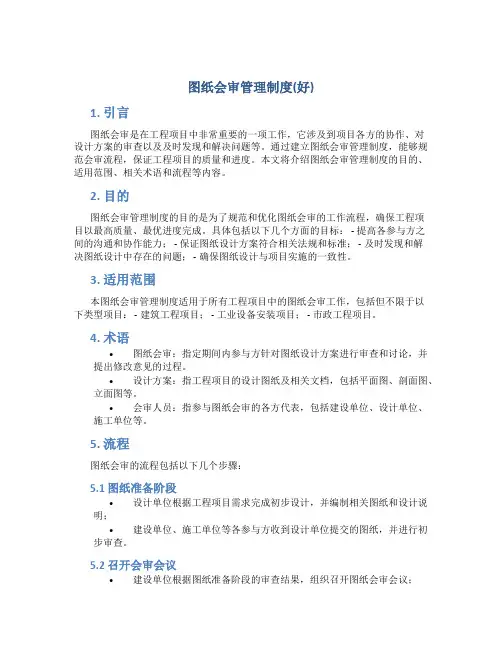

图纸会审管理制度(好)1. 引言图纸会审是在工程项目中非常重要的一项工作，它涉及到项目各方的协作、对设计方案的审查以及及时发现和解决问题等。

通过建立图纸会审管理制度，能够规范会审流程，保证工程项目的质量和进度。

本文将介绍图纸会审管理制度的目的、适用范围、相关术语和流程等内容。

2. 目的图纸会审管理制度的目的是为了规范和优化图纸会审的工作流程，确保工程项目以最高质量、最优进度完成。

具体包括以下几个方面的目标： - 提高各参与方之间的沟通和协作能力； - 保证图纸设计方案符合相关法规和标准； - 及时发现和解决图纸设计中存在的问题； - 确保图纸设计与项目实施的一致性。

3. 适用范围本图纸会审管理制度适用于所有工程项目中的图纸会审工作，包括但不限于以下类型项目： - 建筑工程项目； - 工业设备安装项目； - 市政工程项目。

4. 术语•图纸会审：指定期间内参与方针对图纸设计方案进行审查和讨论，并提出修改意见的过程。

•设计方案：指工程项目的设计图纸及相关文档，包括平面图、剖面图、立面图等。

•会审人员：指参与图纸会审的各方代表，包括建设单位、设计单位、施工单位等。

5. 流程图纸会审的流程包括以下几个步骤：5.1 图纸准备阶段•设计单位根据工程项目需求完成初步设计，并编制相关图纸和设计说明；•建设单位、施工单位等各参与方收到设计单位提交的图纸，并进行初步审查。

5.2 召开会审会议•建设单位根据图纸准备阶段的审查结果，组织召开图纸会审会议；•会议邀请设计单位负责人及相关技术人员参加，并约定会议时间和地点。

5.3 会审过程•会议开始后，首先由设计单位负责人介绍设计方案的基本情况；•参与方对设计方案进行讨论，提出修改意见和建议；•讨论结果由建设单位负责人整理并记录在会议纪要中。

5.4 会审结果处理•建设单位根据会审结果，对设计方案进行修改和完善；•设计单位根据建设单位提出的修改意见，进行相应的调整，形成修改后的设计方案；•修改后的设计方案再次提交给建设单位审查。

图纸会审制度1、图纸会审是一项严肃和重要的技术管理工作.认真搞好图纸会审，对减少施工图中的差错，提高工程质量以及和技术、质量、安全管理,领会设计意图，保证按图顺利进行施工具有重要作用.2、图纸会审必须有组织、有领导、有步骤地进行，一般由建设单位组织设计、监理施工等有关单位参加会审。

3、图纸会审之前，须由工程公司主任工程师或项目技术负责人组织施工员、观测、预算、翻样等人员认真学习施工图纸,领会设计意图，并提出问题.4、一般工程图纸会审，工程公司主任工程师或项目技术负责人，直接承担施工任务的施工员、预算员、翻样员、质量员等有关人员都必须参加，重大工程的图纸会审还必须有本公司技术处处长及有关人员参加.5、图纸会审的主要内容：（1）设计是否符合国家有关技术政策、经济政策、质量标准和有关法规、规范、规程、规定。

（2）设计是否符合施工技术条件，对安全施工有无影响。

（3）推行四新，新技术、新工艺、新材料、新设备的说明及要求是否明确，能否保证施工质量。

（4）建筑、结构及设备安装之间有无矛盾。

（5）各种图纸中的轴线、尺寸、标高是否相符，图纸及说明是否齐全、清楚、明确。

（6）拟建建筑物的定位依据（坐标、方位和标高）是否标定和明了。

（7）地质分析资料和地质剖面图是否一致和具有代表性，钻孔密度、深度是否满足施工质量要求，地基处理和基础设计有无问题。

6、图纸会审的程序：（1）由建设单位确定会审时间、地点，通知设计、施工等有关单位参加，并主持会审会议。

（2）会审时，首先由设计单位分工种进行设计技术交底。

（3）对施工单位提出的图纸中的疑问、意见或建议应逐条讨论研究，并取得一致意见.（4）对暂时不能取得一致意见的技术问题及需要设计另行补图的内容,应定入会审纪要，并注明商定的答复时间。

（5）会审结束后，由监理单位或施工单位将会审纪要整理成文，交设计和建设单位校核并签字盖章后，由建设单位打印，分发各有关单位。

（6）当工程规模大,进度紧或设计单位来不及将图纸全部出齐时，可采取基础和上部结构、装修分阶段会审。
